Z programu soustruhů OPTIMUM a quantum Vám nabídneme správný soustruh pro každé použití.

Transkript

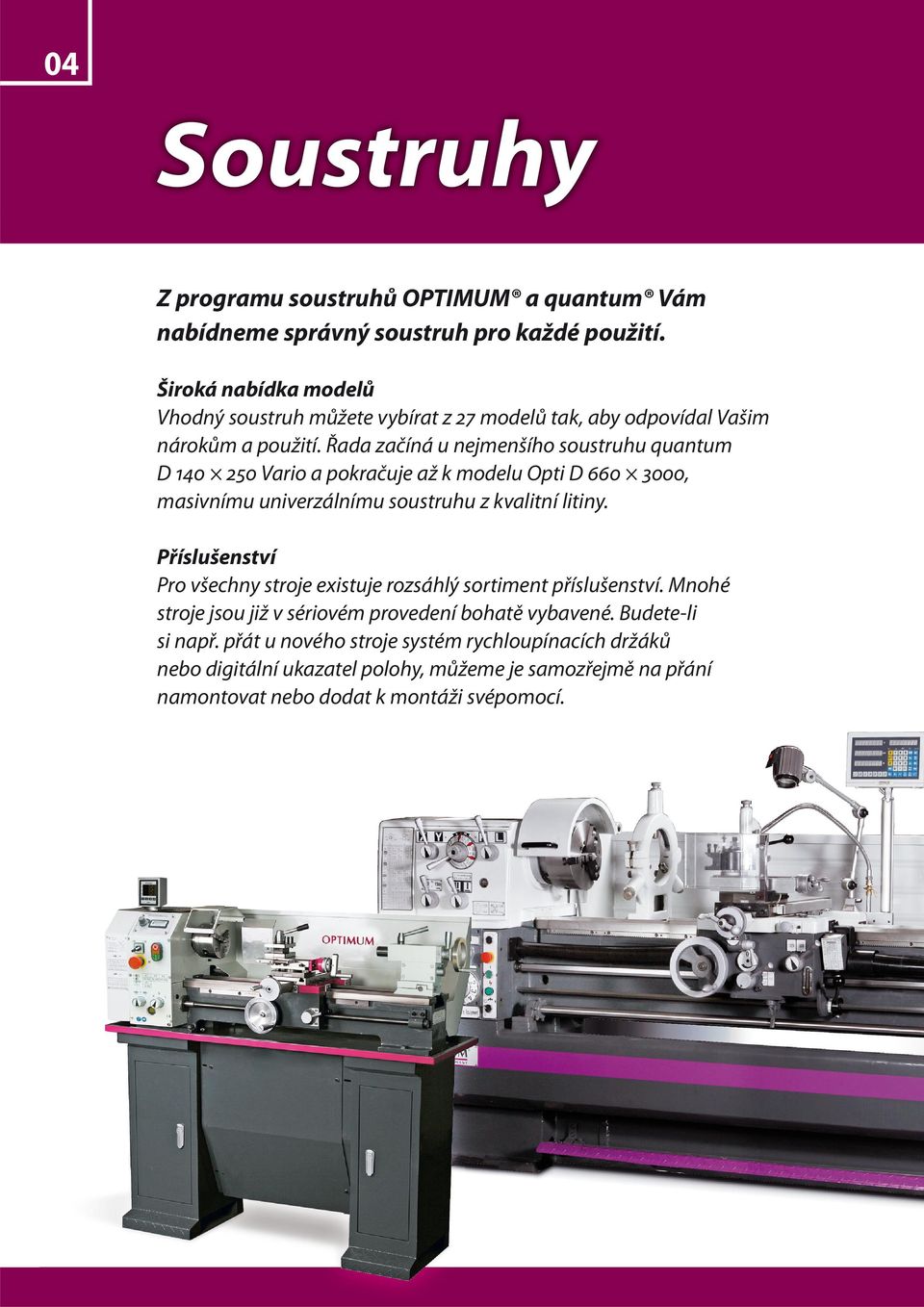

1 04 Soustruhy Z programu soustruhů OPTIMUM a quantum Vám nabídneme správný soustruh pro každé použití. Široká nabídka modelů Vhodný soustruh můžete vybírat z 27 modelů tak, aby odpovídal Vašim nárokům a použití. Řada začíná u nejmenšího soustruhu quantum D Vario a pokračuje až k modelu Opti D , masivnímu univerzálnímu soustruhu z kvalitní litiny. Příslušenství Pro všechny stroje existuje rozsáhlý sortiment příslušenství. Mnohé stroje jsou již v sériovém provedení bohatě vybavené. Budete-li si např. přát u nového stroje systém rychloupínacích držáků nebo digitální ukazatel polohy, můžeme je samozřejmě na přání namontovat nebo dodat k montáži svépomocí.

2 quantum D Vario Kompaktní soustruh, ideální pro modeláře. Je určen k soustružení čelních ploch, podélnému soustružení, soustružení kuželů a řezání závitů. Elektronické plynulé nastavení otáček s dynamickým řízením Mimořádně silné již od 120 ot/min Přepínání chodu vpravo/vlevo Stejnosměrný elektromotor s trvalým sledováním otáček Vysoká přesnost díky kvalitní výrobě Zaručená házivost vřetene <0,015 mm Uložení vřetene v přesných kuželíkových ložiscích Prizmatické lože ze šedé litiny, kalené a jemně broušené S tažným šroubem pro řezání závitů nebo automatické podélné soustružení Sada výměnných kol pro řezání závitů Bezpečnostní požadavky podle CE Cenově výhodný stroj s trvalou hodnotou Elektronické plynulé nastavení otáček s dynamickým řízením, obzvlášť silné již od 120 ot./min Výměnná kola pro řezání závitů Jednoduchá a rychlá změna otáček pomocí klínových řemenů Typ D Vario Objednací číslo Cena bez DPH viz ceník Technická data Točný průměr nad ložem 141 mm Vzdálenost mezi hroty 250 mm Šířka lože 70 mm Výška hrotu 70,5 mm Průchod vřetene 11 mm Kužel vřetene MK1 Otáčky vřetene ot./min Stoupání závitů metrické 0,5 0,625 0,7 0,75 0,8 1 1,25 1,5 mm Rychlost posuvu 0,05 0,1 mm/ot. Max. posuv nožového suportu 40 mm Max. posuv příčného suportu 70 mm Kužel pinoly koníku MK1 zkrácený Posuv pinoly koníku 30 mm Výkon motoru 450 W / 230 V Hlavní rozměry mm Hmotnost 22 kg Součást dodávky 3-čelisťové sklíčidlo Ø 80 mm Pevný hrot MK1 Ochranný kryt sklíčidla Zástěna proti ostřiku Vana na třísky Nožový držák pro dva nože Sada výměnných kol Zkušební protokol Přesně obrobené saně suportu Ruční kolečka s jemně nastavitelnou stupnicí 0,04/0,01 mm Dvoustranný nožový držák Vymezení vůle u všech vedení pomocí klínových lišt Volitelné příslušenství Obj. číslo Cena bez DPH 3-čelisťové sklíčidlo Ø 80 mm viz ceník 4-čelisťové sklíčidlo Ø 72 mm viz ceník Pohyblivá luneta viz ceník Pevná luneta viz ceník Redukce MK1/B viz ceník Vrtací hlavička 0 8 mm, B viz ceník Kleštinové pouzdro ER viz ceník Kleštiny ER 16, 12 ks, 1 10 mm viz ceník Sada soustružnických nožů 8 mm, 11 ks viz ceník 2 04 Soustruhy 1. květen 2011

3 Opti D Vario Kompaktní, víceúčelový soustruh s plynulou elektronickou regulací otáček vřetene. Plynule regulovatelná rychlost otáček vřetene dva rozsahy ot./min a ot./min Digitální ukazatel zvolených otáček Kalené vřeteno uložené v přesných kuželíkových ložiscích Kalené čelo vřetene (DIN 6350) Koník je možno vychýlit ±2,5 mm pro soustružení kuželů Velký rozsah řezání závitů pomocí sady výměnných kol S vodícím šroubem pro řezání závitů nebo automatický posuv Prizmatické lože ze šedé litiny, induktivně kalené a přesně broušené Vymezení vůle u všech vedení pomocí klínových lišt Výkonný motor 600 W Přepínač chodu vpravo-vlevo s nulovou polohou Provedení dle DIN 8606 (nástrojařská přesnost) Cenově výhodný, přesný stroj s trvalou hodnotou Kalené vřeteno uložené v kuželíkových ložiscích (přesnost P5) Kalené čelo vřetene s průchodem 21 mm Výměnná kola pro řezání závitů Přesně obrobené vedení suportu Ruční kolečka s jemně nastavitelnou stupnicí Čtyřstranný nožový držák Vymezení vůle u všech vedení pomocí klínových lišt Typ D Vario Objednací číslo Technická data Vzdálenost mezi hroty 300 mm Točný průměr nad ložem 180 mm Výška hrotu 90 mm Šířka lože 100 mm Max. výška nože 10 mm Průchod vřetene 21 mm Průchod sklíčidla 20 mm Kužel vřetene MK3 Otáčky vřetene ot./min Počet rychlostí 2, plynule Stoupání závitů metrické 0,5 0,7 0,75 0,8 1 1,25 1,5 1,75 2 2,5 3 mm/záv. Stoupání závitů v palcích záv./1 Kužel pinoly koníku MK2 Posuv pinoly koníku 65 mm Posuv podélný 0,1 0,2 mm/ot. Max. posuv nožového suportu 55 mm Max. posuv příčného suportu 75 mm Výkon motoru 600 W / 230 V Hlavní rozměry mm Hmotnost 55 kg Součást dodávky: 3-čelisťové sklíčidlo Ø 100 mm s výměnnými čelistmi Pevné hroty MK2 a MK3 Ochranný kryt sklíčidla Stěna ostřiku Vana na třísky Čtyřstranný držák nože Souprava výměnných kol pro řezání závitů Kufřík s nářadím Zkušební protokol Volitelné příslušenství Obj. číslo Cena bez DPH 4-čelisťové sklíčidlo Ø 100 mm viz ceník Upínací deska Ø 170 mm viz ceník Příruba pro sklíčidlo Ø 100 mm viz ceník Pohyblivá luneta viz ceník Pevná luneta viz ceník Otočný hrot MK viz ceník Sada soustružnických nožů 8 mm viz ceník Kleštinový upínač ER viz ceník Sada kleštin ER 25, 1 16 mm, 15 ks viz ceník Rychloupínací nož. držák SWHAA viz ceník Náhradní držák typ D viz ceník Odborná montáž SWH viz ceník» Více viz kapitola Příslušenství Koník je pro soustružení kuželů přestavitelný ±2,5 mm Pinola koníku a ruční kolečko s nastavitelnou jemnou stupnicí Prizmatické litinové lože, induktivně kalené a přesně broušené 1. květen Soustruhy 3

4 quantum D / D Cenově výhodné, vysoce přesné a plně vybavené soustruhy pro každého uživatele. Ideální pro modeláře a pro domácí dílnu. Provedení VARIO s plynulou elektronickou regulací otáček vřetene. Vysoce přesné zpracování Digitální ukazatel zvolených otáček (u modelů DC Vario) Házivost čela vřetene <0,009 mm Vybaven podélnými, příčnými a nožovými saněmi Kalené vřeteno osazené kuželíkovými ložisky Vodící šroub pro řezání závitů nebo pro automatický podélný posuv Masivní prizmatické lože ze šedé litiny, induktivně kalené (HRC 42-52) a přesně broušené Hlavní vypínač v krytí IP 54 s podpěťovým spouštěčem, nouzový vypínač s aretací Přepínač chodu vpravo-vlevo V provedení»vario«s plynulou regulací otáček Kvalitní sklíčidlo Provedeno podle DIN 8606 (nástrojářská přesnost) Bezpečnostní požadavky podle CE Trvalá hodnota s vynikajícím poměrem cena/výkon Volitelné příslušenství: Digitální odměřování MPA 3 Objednací číslo: Cena bez DPH: viz ceník Odborná montáž MPA 3 včetně materiálu Objednací číslo: Cena bez DPH: Kč Obr.: quantum D 210 x 400 Vario quantum D Vario v testu: (02/2005) Malý stroj, velké možnosti Typ D D Objednací číslo (230 V) viz ceník Objednací číslo (400 V) Cena bez DPH - viz ceník Typ D Vario DC D Vario DC Elektronická regulace otáček s krokovými motory Objednací číslo (230 V) viz ceník Technická data Točný průměr nad ložem 210 mm 250 mm Vzdálenost mezi hroty 400 mm 550 mm Výška hrotu 105 mm 125 mm Šířka lože 125 mm 135 mm Kužel vřetene MK3 Průchod vřetene 21 mm Kužel pinoly koníku MK2 Posuv pinoly koníku 70 mm Otáčky vřetene ot./min Otáčky vřetene model Vario ot./min ot./min Počet rychlostí 6 Počet rychlostí model Vario 2, plynule Stoupání závitů metrické 0,4 0,5 0,6 0,7 0,75 0,8 1 1,25 1,5 1,75 2 2,5 3 3,5 mm/záv. Stoupání závitů v palcích záv./1 Posuv podélný 0,1 0,2 mm/ot. Max. posuv nožového suportu 70 mm Max. posuv příčného suportu 110 mm Výkon motoru 750 W Výkon motoru (model Vario) 750 W / 230 V W / 230 V Hlavní rozměry mm mm Hmotnost 110 kg 125 kg Součást dodávky 3-čelisťové sklíčidlo Ø 100 mm (D 210) nebo Ø 125 mm (D 250) Pevný hrot MK2 a MK3 Ochranný kryt sklíčidla Upínací srdce Soustružnický nůž HSS Stěna ostřiku Vana na třísky Čtyřstranný držák nože Sada výměnných kol pro řezání závitů Kufřík s nářadím Zkušební protokol» Více viz kapitola Příslušenství 4 04 Soustruhy 1. květen 2011

5 Přesný trapézový šroub Přesně opracované vodící plochy Ruční kolečka s nastavitelnou stupnicí s přesností 0,04/0,01 mm Čtyřstranný nožový držák Všechna vedení nastavitelná pomocí klínových lišt Koník přestavitelný pro soustružení kuželů Pinola koníku s milimetrovou stupnicí Ruční kolečko s nastavitelnou stupnicí s přesností 0,02 mm Se sadou výměnných kol pro řezání závitů Jednoduchá a rychlá změna otáček pomocí klínových řemenů 2 kuželíkové ložisko přesnost P5 Přesné trapézové šrouby Masivní prizmatické lože ze šedé litiny, induktivně kalené (HRC 42-52) a přesně broušené Volitelné příslušenství: Univerzální podstavec soustruhu (D 210, D 240, D 250, D 280) s uzamykatelnými dvířky a policemi Objednací číslo: Cena bez DPH: viz ceník D Volitelné příslušenství quantum D 210/250 Obj. číslo Cena bez DPH 4-čelisťové sklíčidlo ø 100 mm viz ceník 4-čelisť. sklíč. ø 100 mm - samost. stav. čel viz ceník Příruba pro sklíčidlo ø 100 mm viz ceník 3-čelisťové sklíčidlo ø 125 mm viz ceník 4-čelisťové sklíčidlo ø 125 mm viz ceník 4-čelisť. sklíč. ø 125 mm - samost. stav. čel viz ceník Příruba pro sklíčidlo ø 125 mm viz ceník Upínací deska ø 200 mm viz ceník Otočný hrot MK viz ceník Soustružnické nože HM 12 mm, sada 9 ks viz ceník Pohyblivá luneta viz ceník Pevná luneta viz ceník Kleštinový upínač ER viz ceník Kleštinový upínač ER viz ceník Sada kleštin ER25 (1-16 mm) 15 ks viz ceník Sada kleštin ER32 (3-20 mm) 18 ks viz ceník Rychloupínací nožový držák SWH 1-A viz ceník Náhradní držák typ D viz ceník Odborná montáž SWH viz ceník Volitelné příslušenství quantum D 250 Obj. číslo Cena bez DPH 4-čelisťové sklíčidlo ø 125 mm viz ceník 4-čelisť. sklíč. ø 125 mm - samost. stav. čel viz ceník Příruba pro sklíčidlo ø 125 mm viz ceník Upínací deska ø 250 mm viz ceník Otočný hrot MK viz ceník Soustružnické nože HM 12 mm, sada 9 ks viz ceník Pohyblivá luneta viz ceník Pevná luneta viz ceník Kleštinový upínač ER viz ceník Kleštinový upínač ER viz ceník Sada kleštin ER25 (1-16 mm) 15 ks viz ceník Sada kleštin ER32 (3-20 mm) 18 ks viz ceník Rychloupínací nožový držák SWH 1-A viz ceník Náhradní držák typ D viz ceník Odborná montáž SWH viz ceník 1. květen Soustruhy 5

6 Opti D G / Opti D G Přesné soustruhy s posuvovou skříní pro náročné uživatele. Provedení VARIO s plynulou změnou otáček vřetene pomocí elektronické regulace nebo pomocí frekvenčního měniče Lenze (Made in Germany). Kalené vřeteno s přesnými nastavitelnými kuželíkovými ložisky Kalené čelo vřetene (DIN 55021) Zaručená házivost vřetene <0,009 mm Digitální ukazatel zvolených otáček (u modelů DC Vario) Posuvová skříň s přesnými ozubenými koly v olejové lázni Jednoduchá a rychlá změna rychlosti posuvu Velký rozsah řezání závitů za pomocí sady výměnných kol S vodícím šroubem pro řezání závitů nebo pro strojní podélný posuv Prizmatické lože ze šedé litiny, induktivně kalené a přesně broušené Vymezení vůle u všech vedení pomocí klínových lišt Hlavní vypínač v krytí IP 54 s podpěťovým spouštěčem, nouzovým vypínačem s aretací a přepínačem chodu vpravo-vlevo Výkonné motory Cenově výhodný, přesný stroj s trvalou hodnotou Velmi kvalitně provedený D 240 x 500 G Vario je snadno obsluhovatelný. Umožňuje soustružení kuželů, závitů atd. Těžko by jste si mohli přát víc. Výsledek testu časopisu Heimwerker Obr.: D 240 x 500 G Typ D G D G Objednací číslo (230 V) viz ceník Objednací číslo (400 V) viz ceník Typ D G DC Vario D G DC Vario Elektronická regulace otáček s krokovými motory Objednací číslo (230 V) viz ceník Technická data Točný průměr nad ložem 250 mm 280 mm Vzdálenost mezi hroty 550 mm 700 mm Výška hrotu 125 mm 140 mm Šířka lože 135 mm 180 mm Průchod vřetene 26 mm Kužel vřetene MK4 Kužel pinoly koníku MK2 Posuv pinoly koníku 65 mm 85 mm Otáčky vřetene ot./min ot./min Otáčky vřetene - model Vario ot./min Počet rychlostí 6 Počet rychlostí - model Vario 4, plynule Stoupání závitů metrické 0,2 0,3 0,4 0,5 0,6 0,62 0,75 0,8 0,88 1,0 1,2 1,25 1,5 1,75 2,0 2,5 3,0 3,5 mm/záv. Stoupání závitů v palcích 8 9 9, záv./1 Posuv podélný 0,07 0,10 0,14 0,20 0,28 0,4 mm/ot. Max. posuv nožového suportu 70 mm 60 mm Max. posuv příčného suportu 110 mm 160 mm Výkon motoru 750 W 850 W Výkon motoru - model Vario W / 230 V krokový W / 230 V krokový Rozměry stroje mm mm Hmotnost 125 kg 180 kg Vario jednotka Lenze 0,75 kw ( vč. montáže) pro modely bez Varia D G Objednací číslo: Vario jednotka Lenze 1,5 kw ( vč. montáže) pro modely bez Varia pro D G Objednací číslo: Součást dodávky 3-čelisťové sklíčidlo Ø 125 mm Pevný hrot MK2 a MK4 Zástěna proti ostřiku Ochranný kryt sklíčidla Vana na třísky Upínací srdce HSS soustružnický nůž Čtyřhranný nožový držák Seřizovací nářadí Sada výměnných kol Zkušební protokol» Více viz kapitola Příslušenství 6 04 Soustruhy 1. květen 2011

7 Volitelné příslušenství: Digitální odměřování MPA 3 Objednací číslo: Cena bez DPH: viz ceník Odborná montáž MPA 3 včetně materiálu Objednací číslo: Cena bez DPH: viz ceník Krátký kužel, kalené čelo uložené v přesných kuželíkových ložiskách, vrtání vřetene 26 mm Skříň posuvu s přesnými ozubenými koly v olejové lázni Přesně obrobené saně Ruční kolečka s nastavitelnou stupnicí 0,04/0,01 mm Čtyřstranný nožový držák Vymezení vůle všech vodících ploch pomocí klínových lišt Koník přestavitelný pro soustružení kuželů Pinola koníku a ruční kolečko s nastavitelnou jemnou stupnicí 0,02 mm Masivní prizmatické lože ze šedé litiny, induktivně kalené (HRC 42-52) a přesně broušené Modely Vario Plynulá regulace otáček vřetene Displej odečtu otáček Obr.: D 280 x 700 G DC Vario s podstavcem stroje a digitálním odměřováním MPA 3 (volitelné příslušenství). Výměnná kola pro řezání závitů Jednoduchá a rychlá změna rychlosti pomocí klínových řemenů Volitelné příslušenství: Univerzální podstavec soustruhu (D 210, D 240, D 250, D 280) s uzamykatelnými dvířky a policemi Objednací číslo: Cena bez DPH: viz ceník Volitelné příslušenství quantum D 240 Obj. číslo Cena bez DPH 4-čelisťové sklíčidlo ø 125 mm viz ceník 4-čelisť. sklíč. ø 125 mm - samost. stav viz ceník čelisti Příruba pro sklíčidlo ø 125 mm viz ceník Upínací deska ø 240 mm viz ceník Otočný hrot MK viz ceník Soustružnické nože HM 12 mm, sada 9 ks viz ceník Pohyblivá luneta viz ceník Pevná luneta viz ceník Kleštinový upínač ER viz ceník Kleštinový upínač ER viz ceník Sada kleštin ER25 (1-16 mm) 15 ks viz ceník Sada kleštin ER32 (3-20 mm) 18 ks viz ceník Rychloupínací nožový držák SWH 1-A viz ceník Náhradní držák 20x90 typ D viz ceník Odborná montáž SWH viz ceník Volitelné příslušenství quantum D 280 Obj. číslo Cena bez DPH 4-čelisťové sklíčidlo ø 125 mm viz ceník 4-čelisť. sklíč. ø 125 mm - samost. stav. čelisti viz ceník Příruba pro sklíčidlo ø 125 mm viz ceník 4-čelisťové sklíčidlo ø 160 mm (Kombi) viz ceník Příruba pro sklíčidlo ø 160 mm viz ceník Upínací deska ø 260 mm viz ceník Otočný hrot MK viz ceník Soustružnické nože HM 12 mm, sada 9 ks viz ceník Pohyblivá luneta viz ceník Pevná luneta viz ceník Kleštinový upínač ER viz ceník Kleštinový upínač ER viz ceník Sada kleštin ER25 (1-16 mm) 15 ks viz ceník Sada kleštin ER32 (3-20 mm) 18 ks viz ceník Rychloupínací nožový držák SWH 1-A viz ceník Náhradní držák 20x90 typ D viz ceník Odborná montáž SWH viz ceník 1. květen Soustruhy 7

8 Opti D / Opti D Bohatě vybavené soustruhy s vodícím a tažným šroubem, posuvovou skříní s olejovou lázní. Provedení DPA s digitálním odměřováním, volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče zn. Lenze (Made in Germany). Silně žebrované prizmatické lože ze šedé litiny, induktivně kalené a přesně broušené Upínání vřetene Camlock ASA D 1 4 Vřeteno běžící v olejové lázni je kaleno a broušeno. Uloženo je v přesných nastavitelných kuželíkových ložiscích Garantovaná házivost čela vřetene <0,015 mm Ozubená kola vřeteníku jsou kalená a broušená Vodící a tažný šroub se snadno zapínají na posuvové skříni s olejovou náplní Současnému zapnutí posuvu vodícího a tažného šroubu je zamezeno blokováním Bezpečnostní spojka tažného šroubu Koník může být pro soustružení kuželů přestaven o ±10 mm Chod vpravo-vlevo se přepíná pomocí spouštěcí páky na suportové skříni Nouzový vypínač a jištění motoru proti jeho přetížení Vyjímatelný můstek lože Provedeno podle DIN 8606 (nástrojářská přesnost) Součást dodávky 3-čelisťové sklíčidlo Ø 160 mm 4-čelisťové sklíčidlo Ø 200 mm s nastavitelnými čelistmi Upínací deska Ø 250 mm Pevná luneta Pohyblivá luneta Otočný hrot MK3 Podstavec stroje (není namontován) Stěna ostřiku (není namontována) Vana na třísky Kryt sklíčidla Halogenová lampa 50 W/24 V Závitový indikátor Čtyřstranná nožová hlava Sada výměnných kol Kufřík s nářadím Sada výměnných kol Olejová náplň Zkušební protokol» Více viz kapitola Příslušenství D DPA / D DPA Provedení s digitálním odměřováním. Cena zahrnuje: digitální měřič polohy DPA 2000 (u provedení Vario DPA 2000S) skleněná pravítka pro tři osy dílenská montáž Typ D D Objednací číslo viz ceník Provedení VARIO Typ D s odměřováním D s odměřováním Objednací číslo DPA DPA viz ceník Technická data Vzdálenost mezi hroty 630 mm 920 mm Točný průměr nad ložem 312 mm Točný průměr nad suportem 190 mm Točný průměr bez můstku 430 mm Výška hrotu 160 mm Délka můstku 230 mm Šířka lože 187 mm Průchod vřetene 38 mm Upnutí vřetene Camlock ASA D 1-4 Kužel vřetene MK5 Kužel pinoly koníku MK3 Posuv pinoly koníku 100 mm Otáčky vřetene ot./min Otáčky vřetene model Vario ot./min Počet rychlostí 18 Posuv podélný mm/ot. 0,052 1,392 (32 rychl.) Posuv příčný mm/ot. 0,014 0,380 (32 rychl.) Stoupání závitů metrické 0,4 7 mm/záv. (26) Stoupání závitů v palcích 4 56 záv./1 (34) Posuv nožového suportu 85 mm Posuv příčného suportu 162 mm Výkon motoru W / 400 V Hlavní rozměry mm mm Hmotnost 485 kg 525 kg Provedení»VARIO«s frekvenčním měničem zn. Lenze (Made in Germany) s mimořádně silným a v širokém rozsahu otáček konstantním průběhem točivého momentu Plynule nastavitelné otáčky v rozsahu ot./min Vario jednotka Lenze 1,5 kw (včetně montáže) Objednací číslo: Soustruhy 1. květen 2011

9 Převodová skříň pro pohotovou změnu otáček a posuvů Kalené a broušené vřeteno osazené přesnými kuželíkovými ložisky Všechna ozubená kola vřeteníku jsou kalená a broušená Vyjímatelný můstek lože Přesně opracované saně Nožový suport oboustranně otočný o 45 Ruční kolečka s nastavitelnými stupnicemi (dělení noniusu 0,015/0,025/0,02 mm) Všechna vedení nastavitelná pomocí klínových lišt Koník přestavitelný ±10 mm pro soustružení kuželů, stupnice po 0,025 mm Induktivně kalené a broušené prizmatické lože D Doraz s jemným nastavením Soustružnické nože HM 16 mm, sada 7 ks Volitelné příslušenství Opti D 320 Obj. číslo Cena bez DPH 3-čelisťové sklíčidlo ø 200 mm Camlock D viz ceník 4-čelisťové sklíčidlo ø 160 mm (Kombi) viz ceník Příruba pro sklíčidlo ø 160 mm Camlock D viz ceník Doraz s jemným nastavením viz ceník Soustružnické nože HM 16 mm, sada 7 ks viz ceník Držák 5C kleštin pro D320, D330 a D viz ceník Sada kleštin 5C (3 25 mm) 17 ks viz ceník Rychloupínací nožový držák SWH 3-E viz ceník Náhradní držák typ D viz ceník Odborná montáž SWH viz ceník Nivelační prvek SE 1 (potřeba 8 ks) viz ceník» Více viz kapitola Příslušenství Otočný hrot Sada kleštin 5C (3 25 mm), 17 ks 1. květen Soustruhy 9

10 Opti D SG Bohatě vybavený soustruh pro mechaniky s uzavřenou posuvovou skříní, pro snadné přepínání rychlostí posuvu a stoupání. Provedení DPA s digitálním odměřováním, volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče zn. Lenze (Made in Germany). Silně žebrované prizmatické lože ze šedé litiny, induktivně kalené a přesně broušené Upínání vřetene Camlock ASA D 1-4 Vřeteno běžící v olejové lázni je kaleno a broušeno. Uloženo je v přesných nastavitelných kuželíkových ložiscích Garantovaná házivost čela vřetene <0,015 mm Ozubená kola vřeteníku jsou kalená a broušená Vodící a tažný šroub se snadno zapínají na posuvové skříni s olejovou náplní Současnému zapnutí posuvu vodícího a tažného šroubu je zamezeno blokováním Bezpečnostní spojka tažného šroubu Koník může být pro soustružení kuželů přestaven o ±5 mm Chod vpravo-vlevo se přepíná pomocí spouštěcí páky Podpěťový spouštěč, nouzový vypínač a jištění motoru, osvětlení strojní lampou Vyjímatelný můstek lože Provedeno podle DIN 8606 (nástrojářská přesnost) Zkušební protokol Masivní prizmatické lože ze šedé litiny, induktivně kalené (HRC 42-52) a přesně broušené Součást dodávky 3-čelisťové sklíčidlo Ø 160 mm 4-čelisťové sklíčidlo Ø 200 mm se samostatně nastavitelnými čelistmi Upínací deska Ø 250 mm Pevná luneta Pohyblivá luneta Dva pevné hroty MK3 Redukční pouzdro MK5/MK3 Brzda vřetene Kryt sklíčidla Podstavec stroje (namontován) Halogenová lampa 24 V Stěna ostřiku (namontována) Čtyřstranný nožový držák Sada výměnných kol Závitový indikátor Kufřík s nářadím Olejová náplň» Více viz kapitola Příslušenství D DPA Provedení s digitálním odměřováním. Cena zahrnuje: digitální měřič polohy DPA 2000 skleněná pravítka pro tři osy dílenskou montáž Typ D Objednací číslo Typ D s odměřováním Objednací číslo DPA Technická data Vzdálenost mezi hroty mm Točný průměr nad ložem 330 mm Točný průměr nad suportem 198 mm Točný průměr bez můstku 476 mm Výška hrotu 165 mm Délka můstku 210 mm Šířka lože 186 mm Průchod vřetene 38 mm Upnutí vřetene Camlock ASA D 1-4 Kužel vřetene MK5 Kužel pinoly MK3 Otáčky vřetene ot./min Otáčky vřetene (model Vario) ot./min Počet rychlostí 8 Posuv podélný 0,082 2,711 mm/ot. Posuv příčný 0,018 0,583 mm/ot. Stoupání závitů metrické 0,4 7 mm/záv. Stoupání závitů v palcích 4 56 záv./1 Trapézový závit D.P. Modulový závit 0,2 3,5 M.P. Max. posuv nožového suportu 95 mm Max. posuv příčného suportu 170 mm Výkon motoru W / 400 V Hlavní rozměry mm Hmotnost 550 kg Provedení VARIO Provedení»VARIO«s frekvenčním měničem zn. Lenze (Made in Germany) s mimořádně silným a v širokém rozsahu otáček konstantním průběhem točivého momentu Plynule nastavitelné otáčky v rozsahu ot./min Vario jednotka Lenze 1,5 kw (včetně montáže) Objednací číslo: Soustruhy 1. květen 2011

11 Kalené a broušené vřeteno osazené přesnými kuželíkovými ložisky Všechna ozubená kola vřeteníku jsou kalená a broušená Univerzální tříčelisťové sklíčidlo quantum Vyjímatelný můstek lože Přesně opracované saně Nožový suport oboustranně otočný o 45 Ruční kolečka s nastavitelnými stupnicemi 0,04/0,02 mm Čtyřstranný nožový držák Všechna vedení nastavitelná pomocí klínových lišt Přestavitelný koník pro soustružení kuželů Induktivně kalené a broušené prizmatické lože Namontovaný podstavec stroje s uzamykatelnými dvířky Vyjímatelná vana na třísky Volitelné příslušenství Opti D 330 Obj. číslo Cena bez DPH 3-čelisťové sklíčidlo ø 200 mm Camlock D viz ceník 4-čelisťové sklíčidlo ø 160 mm (Kombi) viz ceník Příruba pro sklíčidlo ø 160 mm Camlock D viz ceník Doraz s jemným nastavením viz ceník Otočný hrot MK viz ceník Soustružnické nože HM 16 mm, sada 7 ks viz ceník Držák 5C kleštin pro D320, D330 a D viz ceník Sada kleštin 5C (3 25 mm) 17 ks viz ceník Rychloupínací nožový držák SWH 3-E viz ceník Náhradní držák typ D viz ceník Odborná montáž SWH viz ceník Nivelační prvek SE 1 (potřeba 6 ks) viz ceník» Více viz kapitola Příslušenství Nivelační prvek SE1 rychlé a pohodlné ustavení stroje (potřeba 6 ks). Otočný hrot Sada výměnných středících hrotů 1. květen Soustruhy 11

12 Opti D Plně vybavený soustruh s uzavřenou posuvovou skříní, pro přepínání posuvu a stoupání. Provedení DPA s digitálním odměřováním, volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče zn. Lenze (Made in Germany). Silně žebrované prizmatické lože ze šedé litiny, induktivně kalené a přesně broušené Upínání vřetene Camlock ASA D 1-4 Kalené a broušené vřeteno běží v olejové lázni. Je uloženo ve dvou přesných nastavitelných kuželíkových ložiscích Garantovaná házivost čela vřetene <0,015 mm Ozubená kola vřeteníku jsou kalená a broušená Vodící a tažný šroub se snadno zapínají na posuvové skříni s olejovou náplní Současnému zapnutí posuvu vodícího a tažného šroubu je zamezeno blokováním Bezpečnostní spojka tažného šroubu Koník může být pro soustružení kuželů přestaven o ±5 mm Chod vpravo-vlevo se přepíná pomocí spouštěcí páky Podpěťový spouštěč, nouzový vypínač a jištění motoru Chladící zařízení a osvětlení stroje Mechanická nožní brzda vřetene, vyjímatelný můstek lože Provedeno podle DIN 8606 (nástrojařská přesnost) Zkušební protokol Kalené a broušené vřeteno se dvěmi přesnými nastavitelnými kuželíkovými ložisky Lehce běžící ozubená kola vřeteníku jsou kalená a broušená Součást dodávky 3-čelisťové sklíčidlo Ø 160 mm 4-čelisťové sklíčidlo Ø 200 mm se samostatně nastavitelnými čelistmi Upínací deska Ø 320 mm Pevná luneta pro Ø mm Pohyblivá luneta Ø mm Podstavec stroje namontován Chladící zařízení Halogenová lampa 50 W/24 V Sada výměnných kol Dva pevné hroty MK3 Redukční pouzdro MK5/MK3 Kryt sklíčidla Stěna ostřiku (montovaná) 2-rychlostní hnací motor Kryt sklíčidla Závitové hodinky Doraz s jemným nastavením Brzda vřetene Kufřík s nářadím Olejová náplň» Více viz kapitola Příslušenství Přesně opracované saně Nožový suport otočný o ±45 Ruční kolečka s nastavitelnými stupnicemi 0,04/0,02 mm Čtyřboký nožový držák Všechna vedení nastavitelná pomocí klínových lišt Typ D Objednací číslo Typ D s odměřováním Objednací číslo DPA Technická data Vzdálenost mezi hroty mm Točný průměr na ložem 356 mm Točný průměr nad suportem 220 mm Točný průměr bez můstku 516 mm Výška hrotu 180 mm Délka můstku 240 mm Šířka lože 205 mm Průchod vřetene 38 mm Kužel vřetene MK5 Kužel pinoly MK3 Upnutí vřetene Camlock D 1-4 Otáčky vřetene ot./min Otáčky vřetene (model Vario) ot./min Počet rychlostí 16 Posuv podélný 0,043 0,653 mm/ot. Posuv příčný 0,015 0,220 mm/ot. Stoupání závitů metrické 0,45 7 mm/ot. Stoupání závitů v palcích 4 56 záv./1 Max. posuv nožového suportu 100 mm Max. posuv příčného suportu 180 mm Posuv pinoly 126 mm Výkon motoru / W, 400 V dvoustupňový Čerpadlo chladicí kapaliny 40 W Hlavní rozměry mm Hmotnost 880 kg Provedení VARIO Provedení»VARIO«s frekvenčním měničem zn. Lenze (Made in Germany) s mimořádně silným a v širokém rozsahu otáček konstantním průběhem točivého momentu Plynule nastavitelné otáčky v rozsahu ot./min Vario jednotka Lenze 1,5 kw (včetně montáže) Objednací číslo: Soustruhy 1. květen 2011

13 Kalené a broušené vřeteno se 2 přesnými nastavitelnými kuželíkovými ložisky Lehce běžící ozubená kola vřeteníku jsou kalená a broušená Univerzální tříčelisťové sklíčidlo quantum Kalené lože Vyjímatelný můstek lože Přesně opracované saně Nožový suport oboustranně otočný o 45 Ruční kolečka s nastavitelnými stupnicemi 0,04/0,02 mm Čtyřstranný nožový držák Všechna vedení nastavitelná pomocí klínových lišt Chladící zařízení Koník je přestavitelný pro soustružení kuželů Rychloupínací nožový držák SWH 3-E Sada kleštin 5C (3 25 mm) 17 ks Volitelné příslušenství D Obj. číslo Cena bez DPH 3-čelisťové sklíčidlo ø 200 mm Camlock D viz ceník 4-čelisťové sklíčidlo ø 160 mm (Kombi) viz ceník Příruba pro sklíčidlo ø 160 mm Camlock D viz ceník Otočný hrot MK viz ceník Soustružnické nože HM 16 mm, sada 7 ks viz ceník Držák 5C kleštin pro D320, D330 a D viz ceník Sada kleštin 5C (3 25 mm) 17 ks viz ceník Rychloupínací nožový držák SWH 3-E viz ceník Náhradní držák typ D viz ceník Odborná montáž SWH viz ceník Nivelační prvek SE 1 (potřeba 6 ks) viz ceník» Více viz kapitola Příslušenství Nivelační prvek SE 1 rychlé a pohodlné ustavení stroje (potřeba 6 ks). Otočný hrot Soustružnické nože HM 16 mm, sada 7 ks 1. květen Soustruhy 13

14 Opti D / Opti D Přesné soustruhy vybavené pro snadnou obsluhu závitovou a posuvovou tyčí. Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče zn. Lenze (Made in Germany). Silně žebrované prizmatické lože ze šedé litiny, induktivně kalené a přesně broušené Základní stojan a lože soustruhu jsou odlity z jednoho kusu Upínání vřetene Camlock ASA D 1-6 Kalené a broušené vřeteno běží v olejové lázni. Je uloženo ve dvou přesných nastavitelných kuželíkových ložiscích Garantovaná házivost čela vřetene <0,015 mm Ozubená kola vřeteníku jsou kalená a broušená Vodící a tažný šroub se snadno zapínají na posuvové skříni s olejovou náplní Bezpečnostní spojka tažného šroubu Koník může být pro soustružení kuželů přestaven o ±13 mm Chod vpravo-vlevo se přepíná pomocí spouštěcí páky Nouzový vypínač, jistič s ochranou motoru a uzamykatelný hlavní vypínač Chlazení s oddělenou nádrží pro chladící kapalinu Tabulka pro nastavení řezání závitů Mechanická nožní brzda vřetena, vyjímatelný můstek lože Provedeno podle DIN 8606 (nástrojářská přesnost). Zkušební protokol Vestavěná převodovka umožňuje řazení jednotlivých stupňů pro řezání závitů bez použití výměnných kol Součást dodávky 3-čelisťové sklíčidlo Ø 200 mm 4-čelisťové sklíčidlo Ø 250 mm se samostatně nastavitelnými čelistmi Upínací deska Ø 350 mm Pevná + pohyblivá luneta Stěna ostřiku (montovaná) Podstavec stroje Chladící zařízení Dva pevné hroty MK4 Redukční pouzdro MK6/MK4 Kryt sklíčidla Otočný mechanický doraz s jemným nastavením Nožní brzda vřetene Halogenová lampa 24 V Závitový indikátor Kufřík s nářadím Olejová náplň Otočný mechanický doraz s jemným nastavením pro přesné ruční dojetí Typ D D Objednací číslo viz ceník Provedení VARIO Typ D s odměřováním D s odměřováním Objednací číslo DPA DPA viz ceník Technická data Vzdálenost mezi hroty mm mm Točný průměr nad ložem 420 mm Točný průměr nad suportem 250 mm Točný průměr bez můstku 590 mm Výška hrotu 210 mm Délka můstku 240 mm Šířka lože 250 mm Průchod vřetene 52 mm Kužel vřetene MK 6 Kužel pinoly koníku MK4 Posuv pinoly koníku 120 mm Provedení vřetene Camlock D 1-6 Otáčky vřetene ot./min Otáčky vřetene (model Vario) ot./min Počet rychlostí 16 Posuv podélný 0,05 1,7 mm/ot. Posuv příčný 0,025 0,85 mm/ot. Stoupání závitů metrické 0,2 14 mm/záv. Stoupání závitů v palcích 72 2 záv./1 Modulový závit 0,3 3,5 MP Trapézový závit 8 44 DP Max. posuv nožového suportu 140 mm Max. posuv příčného suportu 230 mm Výkon motoru W / 400 V Čerpadlo chlazení 90 W Hlavní rozměry mm mm Hmotnost kg kg Provedení»VARIO«s frekvenčním měničem zn. Lenze (Made in Germany) s mimořádně silným a v širokém rozsahu otáček konstantním průběhem točivého momentu Plynule nastavitelné otáčky v rozsahu ot./min Vario jednotka Lenze 5,5 kw včetně montáže Objednací číslo: Soustruhy 1. květen 2011

15 Řadící páky umožňují rychlou změnu otáček vřetene Všechna ozubená kola a hřídele jsou kalená a broušená, běžící v olejové lázni Vyjímatelný můstek lože Čtyřstranný nožový držák Všechna vedení nastavitelná pomocí klínových lišt Koník přestavitelný ±13 mm pro soustružení kuželů Pinola koníku a ruční kolečko s nastavitelnou jemnou stupnicí Vestavěná převodovka umožňuje řazení jednotlivých stupňů pro řezání závitů bez použití výměnných kol Ruční kolečka s nastavitelnými jemnými stupnicemi Halogenová lampa Chladící zařízení Prizmatické lože ze šedé litiny induktivně kaleno (HRC 42-52) a přesně broušeno Volitelné příslušenství D Obj. číslo Cena bez DPH 3-čelisťové sklíčidlo ø 250 mm Camlock D viz ceník 4-čelisťové sklíčidlo ø 200 mm (Kombi) viz ceník Příruba pro sklíčidlo ø 200 mm Camlock D viz ceník 4-čelisťové sklíčidlo ø 250 mm (Kombi) viz ceník Příruba pro sklíčidlo ø 250 mm Camlock D viz ceník Držák 5C kleštin pro D viz ceník Sada kleštin 5C (3 25 mm) 17 ks viz ceník Otočný hrot MK viz ceník Soustružnické nože HM 20 mm, sada 7 ks viz ceník Rychloupínací nožový držák SWH 5-B viz ceník Náhradní držák typ D viz ceník Odborná montáž SWH viz ceník Nivelační prvek SE 2 (potřeba 6 ks) viz ceník» Více viz kapitola Příslušenství Volitelné příslušenství: Zařízení pro soustružení kuželů pro D420 Strmost kužele ±10 Objednací číslo: Cena bez DPH: viz ceník 1. květen Soustruhy 15

16 Opti D / Opti D / Opti D Masivní, plně vybavené soustruhy s digitálním odměřováním polohy. Mimořádně klidný chod bez vibrací zajišťuje stojan a lože, které jsou odlity z jednoho kusu. Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče zn. Lenze (Made in Germany). Upínání vřetene Camlock ASA D 1-6 Kalené a broušené vřeteno uložené kuželíkových ložiscích, které běží v olejové lázni Zaručená házivost čela vřetene <0,015 mm Uzavřená posuvová skříň s rychlým řazením, ozubené kola jsou kalené a broušené, uložené v olejové lázni Podstavec a lože stroje jsou odlity z jednoho kusu litiny Vyjímatelný můstek lože Kalené a broušené vodící plochy lože Centrální mazání vodích ploch Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuvu Koník přestavitelný pro soustružení kuželů o ±15 mm Chod vpravo-vlevo přepínatelný ovládací pákou Podpěťový spínač, nouzový vypínač a jištění motoru Mechanická nožní brzda vřetene Provedení podle DIN 8606 (nástrojařská přesnost) Digitální odměřování všech tří os pomocí skleněných pravítek Nastavitelné klínové lišty Centrální mazání vodících ploch Hřídele a kola běží v olejové lázni Nastavitelná prokluzová spojka Součást dodávky 3-čelisťové sklíčidlo Ø 250 mm 4-čelisťové sklíčidlo Ø 300 mm se samostatně nastavitelnými čelistmi Upínací deska Ø 350 mm Pevná luneta pro Ø mm Pohyblivá luneta Ø mm Rychloupínací nožový držák SWH 5-B (volitelně čtyřpolohová nožová hlava) Držák pro čtyřhranné nože D mm Podstavec stroje Chladicí zařízení Dva pevné hroty MK4 Redukční pouzdro MK6/MK4 Stěna ostřiku (namontovaná) Nožní brzda vřetene Halogenová lampa 50 W/24 V Závitový indikátor Kufřík s nářadím Olejová náplň Digitální odměřování Ukazatel polohy DPA 2000» Více viz kapitola Příslušenství Typ D s odměřováním D s odměřováním D s odměřováním Objednací číslo DPA DPA DPA viz ceník viz ceník Technická data Vzdálenost mezi hroty mm mm mm Točný průměr nad ložem 465 mm Točný průměr nad suportem 270 mm Točný průměr bez můstku 690 mm Výška hrotu 230 mm Délka můstku 240 mm Šířka lože 300 mm Průchod vřetene 58 mm Provedení vřetene Camlock D 1-6 Kužel vřetene MK6 Kužel pinoly koníku MK4 Posuv pinoly koníku 130 mm Otáčky vřetene ot./min Otáčky vřetene (Vario) ot./min Posuv podélný 0,031 1,7 mm/ot. Posuv příčný 0,014 0,784 mm/ot. Stoupání závitů metrické 0,1 14 mm/ot. Stoupání závitů v palcích záv./1 Modulový závit 0,1 7 MP Trapézový závit DP Max. posuv nož. suportu 128 mm Max. posuv příčného suportu 285 mm Výkon motoru W / 400 V Hlavní rozměry stroje (mm) Hmotnost kg kg kg Uzavřená posuvová skříň s rychlým řazením, všechna kola a hřídele kalené a broušené, běžící v olejové lázni Provedení VARIO Provedení»VARIO«s frekvenčním měničem zn. Lenze (Made in Germany) s mimořádně silným a v širokém rozsahu otáček konstantním průběhem točivého momentu Plynule nastavitelné otáčky v rozsahu ot./min Vario jednotka Lenze 5,5 kw včetně montáže Objednací číslo: Soustruhy 1. květen 2011

17 Univerzální 3-čelisťové sklíčidlo OPTIMUM Přesně opracované vedení Centrální mazání vodících ploch Hřídele a kola běží v olejové lázni Nastavitelné vedení pomocí klínových lišt Snadné řazení převodů, kalená a broušená ozubená kola běžící v olejové lázni Kalené vřeteno s nastavitelnými kuželíkovými ložisky Vyjímatelný můstek lože Točný průměr až 690 mm Halogenová lampa Chladící zařízení Digitální měřič polohy DPA 2000 Koník přestavitelný o ±15 mm pro soustružení kuželů Pinola koníku se stupnicí Ruční kolečko s nastavitelnou stupnicí s přesností 0,025 mm Indukčně kalené a broušené lože Převodový mechanismus pro rychlou změnu otáček a posuvů Všechna ozubená kola a hřídele jsou kalená a broušená, běžící v olejové lázni OPTI D DPA Otočný hrot Soustružnické nože HM 20 mm, sada 7 ks Volitelné příslušenství D 460 Obj. číslo Cena bez DPH 3-čelisťové sklíčidlo ø 200 mm Camlock D viz ceník 4-čelisťové sklíčidlo ø 250 mm (Kombi) viz ceník Čtyřpolohová nožová hlava pro D CPLviz ceník Příruba pro sklíčidlo ø 250 mm Camlock D viz ceník Otočný hrot MK viz ceník Soustružnické nože HM 20 mm, sada 7 ks viz ceník 4-polohový mechanický doraz viz ceník Držák 5C kleštin pro soustruh D viz ceník Kleštinové pouzdro Camlock D 1-6 5C viz ceník Sada kleštin 5C (3 25 mm) 17 ks viz ceník Nožový držák typ H viz ceník Náhradní držák typ D viz ceník Nivelační prvek SE 2 (potřeba 6 ks) viz ceník Volitelné příslušenství: Zařízení pro soustružení kuželů pro D460 Strmost kužele ±10 Objednací číslo: Cena bez DPH: viz ceník 1. květen Soustruhy 17

18 Opti D / Opti D / Opti D Kompletně vybavené soustruhy v masivním provedení s digitálním odměřováním polohy. Vyznačují se vysokou univerzálností, přesností a efektivitou při obrábění nejrůznějších materiálů. Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče zn. Lenze (Made in Germany). Upínání vřetene Camlock ASA D 1 8 Kalené a broušené vřeteno uložené v nastavitelných kuželíkových ložiscích běží v olejové lázni Zaručená házivost čela vřetene <0,015 mm Uzavřená posuvová skříň s rychlým řazením, všechna ozubená kola a hřídele kalené a broušené běží v olejové lázni Podstavec a lože stroje jsou odlity z jednoho kusu litiny Vyjímatelný můstek lože Kalené a broušené vodící plochy lože Centrální mazání vodících ploch Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuvu Koník přestavitelný pro soustružení kuželů o ±13 mm Chod vpravo-vlevo přepínatelný ovládací pákou přímo na suportu Podpěťový spínač, nouzový vypínač a jištění motoru Mechanická nožní brzda vřetene Provedení dle DIN 8606 (nástrojařská přesnost) Digitální odměřování všech tří os pomocí skleněných pravítek Snadné řazení převodů, kalená a broušená ozubená kola běžící v olejové lázni Kalené vřeteno s uložené v kuželíkových ložiscích Součást dodávky 3-čelisťové sklíčidlo Ø 315 mm 4-čelisťové sklíčidlo Ø 400 mm se samostatně nastavitelnými čelistmi Upínací deska Ø 450 mm Pevná luneta pro Ø mm Pohyblivá luneta Ø mm Rychloupínací nožový držák SWH 7-C (volitelně čtyřpolohová nožová hlava) Držák pro čtyřhranné nože D mm Chladící zařízení Dva pevné hroty MK5 Redukční pouzdro MK7/MK5 Stěna ostřiku Brzda vřetene Halogenová svítilna 24 V Závitový indikátor Kufřík s nářadím Olejová náplň Digitální odměřování Ukazatel polohy DPA 2000 Nastavitelné klínové lišty Centrální mazání vodících ploch Hřídele a kola běží v olejové lázni Nastavitelná kuželová spojka suportu Typ Opti D s odměřováním Opti D s odměřováním Opti D s odměřováním Objednací číslo DPA DPA DPA viz ceník viz ceník Technická data Vzdálenost mezi hroty mm mm mm Točný průměr nad ložem 560 mm Točný průměr nad suportem 350 mm Točný průměr bez můstku 788 mm Výška hrotu 280 mm Délka můstku 270 mm Šířka lože 350 mm Průchod vřetene 80 mm Provedení vřetene Camlock ASA D 1 8 Kužel vřetene MK7 Kužel pinoly MK5 Posuv pinoly 180 mm Otáčky vřetene ot./min Otáčky vřetene (model Vario) ot./min Počet rychlostí 12 Posuv podélný 0,059 1,646 mm/ot. (35 rychl.) Posuv příčný 0,020 0,573 mm/ot. (35 rychl.) Stoupání závitů metrické 0,2 14 mm/ot. (47) Stoupání závitů v palcích záv./1 (60) Modulový závit 0,1 7 MP (34) Trapézový závit DP (40) Max. posuv nožového suportu 130 mm Max. posuv příčného suportu 326 mm Výkon motoru W / 400 V Výkon čerpadla chlazení 100 W Hlavní rozměry stroje [mm] Hmotnost kg kg kg Provedení VARIO Provedení»VARIO«s frekvenčním měničem zn. Lenze (Made in Germany) s mimořádně silným a v širokém rozsahu otáček konstantním průběhem točivého momentu U soustruhu Vario s odměřováním (DPA) je použito ukazatele polohy DPA 2000S s možností konstantní řezné rychlosti Plynule nastavitelné otáčky v rozsahu ot./min Vario jednotka Lenze 7,5 kw včetně montáže Objednací číslo: Soustruhy 1. květen 2011

19 Snadné řazení převodů, kalená a broušená ozubená kola běžící v olejové lázni Kalené vřeteno s nastavitelnými kuželíkovými ložisky Univerzální 3-čelisťové sklíčidlo OPTIMUM ø 315 mm Vyjímatelný můstek lože Nastavitelné klínové lišty Centrální mazání vodících ploch Hřídele a kola běží v olejové lázni Nastavitelná kuželová spojka suportu Halogenová lampa Chladící zařízení Koník přestavitelný pro soustružení kuželů Ruční kolečko s nastavitelnou stupnicí s přesností 0,02 mm Indukčně kalené a broušené lože Uzavřená posuvová skříň pro rychlou změnu otáček a posuvů, všechna kola a hřídele kalené a broušené, běžící v olejové lázni Nivelační prvek SE2 Sada soustružnických nožů 20 mm Náhradní nožové držáky Volitelné příslušenství Obj. číslo Cena bez DPH 4-čelisťové sklíčidlo ø 400 mm Camlock D viz ceník Čtyřpolohová nožová hlava pro D CPLviz ceník 4-čelisťové sklíčidlo ø 315 mm (Kombi) viz ceník Příruba pro sklíčidlo ø 315 mm Camlock D viz ceník Otočný hrot MK viz ceník Soustružnické nože HM 20 mm, sada 7 ks viz ceník Nožový držák typ H viz ceník Náhradní držák typ D viz ceník Nivelační prvek SE 2 (potřeba 6 ks) viz ceník» Více viz kapitola Příslušenství Volitelné příslušenství: Zařízení pro soustružení kuželů pro D560 Strmost kužele ±10 Objednací číslo: Cena bez DPH: viz ceník 1. květen Soustruhy 19

20 Opti D DPA / Opti D DPA Masivní, plně vybavené soustruhy s vodícím a tažným šroubem a digitálním odměřováním. Vyznačují se vysokou přesností, efektivním a hospodárným provozem. Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče zn. Lenze (Made in Germany). Vodící plochy lože jsou kalené a broušené Vřeteník s kuželem MK7 je osazený upínáním Camlock ASA D 1 8 Uzavřená převodová skříň má mechanizmus uložený v přesných ložiscích Broušená ozubená kola a hřídele pracují v lázni s kontrolním olejoznakem Páky pro rychloposuv a změnu smyslu otáčení jsou umístěny přímo na suportové skříni Centrální mazání vodících ploch Koník s kuželem MK5 přestavitelný o ±13 mm Spouštěcí páka ovládá relé hlavního motoru s bezpečnostním řídícím napětím 24 V Hlavní vypínač je uzamykatelný a elektromotor je osazen chránícím jističem Bezpečnostní tlačítka CENTRAL STOP na vřeteníku a suportové skříni Kryt sklíčidla s bezpečnostním spínačem Pracovní lampa 24 V s kloubovým ramenem Externí uzavřené chladící zařízení a dávkování média pomocí uzavíratelného ventilu Mechanická nožní brzda vřetene s bezpečnostním vypínačem hlavního motoru Rozvaděč je vybaven komponenty Siemens Digitální odměřování polohy se skleněnými pravítky a zobrazovačem DPA 2000 Nožový držák SWH 9 pro rychlou výměnu nástrojů Volitelně s Vario jednotkou LENZE (Made in Germany) pro plynulou změnu otáček vřetene se zachováním maximálních hodnot kroutícího momentu Součást dodávky 3-čelisťové sklíčidlo Ø 315 mm 4-čelisťové sklíčidlo Ø 400 mm Upínací deska Ø 450 mm Pevná luneta pro Ø max. 150 mm Pohyblivá luneta Ø max. 80 mm Rychloupínací nožový držák SWH9 Externí chladící zařízení Dva pevné hroty MK5 Redukční pouzdro MK7/MK5 Stěna ostřiku Brzda vřetene Strojní lampa Rychloposuv suportové skříně Kufřík s nářadím Olejová náplň Digitální odměřování Ukazatel polohy DPA 2000 Typ Opti D s odměřováním Opti D s odměřováním Objednací číslo DPA DPA viz ceník Technická data Vzdálenost mezi hroty mm mm Točný průměr nad ložem 660 mm Točný průměr nad suportem 440 mm Točný průměr bez můstku 900 mm Výška hrotu 330 mm Délka můstku 250 mm Šířka lože 400 mm Průchod vřetene 105 mm Provedení vřetene Camlock ASA D 1 8 Kužel vřetene MK7 Kužel pinoly MK5 Posuv pinoly 235 mm Otáčky vřetene ot./min Otáčky vřetene (model Vario) ot./min Počet rychlostí 16 Posuv podélný 0,044 1,48 mm/ot. Posuv příčný 0,022 0,74 mm/ot. Stoupání závitů metrické 0, mm/ot. Stoupání závitů v palcích 80 7/16 záv./1 (60 kroků) Modulový závit 0,25 60 MP (46) Trapézový závit 7/8 160 DP (42) Max. posuv nožového suportu 230 mm Max. posuv příčného suportu 368 mm Výkon motoru W / 400 V Hlavní rozměry [mm] Hmotnost kg kg Provedení VARIO Provedení»VARIO«s frekvenčním měničem zn. Lenze (Made in Germany) s mimořádně silným a v širokém rozsahu otáček konstantním průběhem točivého momentu Plynule nastavitelné otáčky v rozsahu ot./min Vario jednotka Lenze 7,5 kw včetně montáže Objednací číslo: Soustruhy 1. květen 2011

21 Vřeteník Kalené a broušené vřeteno je uloženo ve třech nastavitelných kuželíkovích ložiscích Kalené a broušené ozubená kola vřeteníku s lehkým chodem Precizní zpracování se strojírenskou přesností Naklápěné vedení nožové hlavy s rychloupínacím nožovým držákem Strojní mechanizmus běží v olejové lázni Ruční kola posuvů s nastavitelnou přesností 0,04/0,02 mm Všechna klínová vedení jsou seřiditelná Halogenová svítilna s kloubově nastavitelným mechanizmem Kovové vedení chlazení s ventilem pro přesné dávkování kapaliny Digitální měřič polohy DPA 2000 Minimalizovaná chybovost špatným odečtem na ručním kolečku Vyšší přesnost práce a snadné odečítání hodnot na zobrazovači Snadné ovládání a mnoho užitečných funkcí Koník Přestavitelný pro soustružení kuželů o ±13 mm Pinola koníku se stupnicí Ruční kolečko s nastavitelnou stupnicí Samostatné chladící zařízení Ukazatel množství chladící kapaliny Snadné doplňování, údržba a manipulace Rychloposuv Aktivace stiskem tlačítka na ovládací páce Volitelné příslušenství Obj. číslo Cena bez DPH Soustružnické nože HM 20 mm, sada 7 ks viz ceník Nožový držák typ H viz ceník Náhradní držák typ D viz ceník Nivelační prvek SE3 (potřeba 6 ks) viz ceník» Více viz kapitola Příslušenství 1. květen Soustruhy 21

22 Příslušenství pro soustruhy D 140 D 180 D 210 D 240 D 250 D 280 D 320 D 330 D 360 D 420 D 460 D 560 D 660 Upínací deska Ø 170 mm Upínací deska Ø 200 mm Upínací deska Ø 240 mm Upínací deska Ø 250 mm Upínací deska Ø 265 mm RÖHM upínací deska Ø 260 mm RÖHM upínací deska Ø 400 mm Příruba Ø 160 mm Camlock D Příruba Ø 200 mm Camlock D Příruba Ø 200 mm Camlock D Příruba Ø 250 mm Camlock D Příruba Ø 315 mm Camlock D Příruba Ø 100 mm Příruba Ø 125 mm pro 3-čel. sklíčidlo Příruba Ø 125 mm pro 4-čel. sklíčidlo Příruba Ø 125 mm Příruba Ø 125 mm Příruba Ø 160 mm Upínací pouzdro ER Upínací pouzdro ER Upínací pouzdro ER Upínací pouzdro ER Upínací pouzdro ER Upínací pouzdro ER Upínací pouzdro ER Röhm otočný hrot s kuželem MK Röhm otočný hrot s kuželem MK Röhm otočný hrot s kuželem MK Quantum otočný hrot s kuželem MK Quantum otočný hrot s kuželem MK Quantum otočný hrot s kuželem MK Quantum otočný hrot s kuželem MK Univerzální kleštinový upínač 5C Kleštinové pouzdro 5C, D Držák 5C kleštin pro D Kleštinové pouzdro 5C, D Univerzální kleštinový upínač 5C (D460) Kleštinové pouzdro 5C, D Kleštiny 5C Kleštiny ER Kleštiny ER Kleštiny ER Sada výměnných středících hrotů MK Sada výměnných středících hrotů MK Sada výměnných středících hrotů MK Nivelační kyvný prvek SE Nivelační kyvný prvek SE Nivelační kyvný prvek SE Univerzální chladící zařízení 230 V Univerzální chladící zařízení 400 V Titan vrtáky - sada Vrtáky HSS s kuželovou stopkou MK Vrtáky HSS s kuželovou stopkou MK Držák pro upichovací nože CB Pevná luneta Pevná luneta Pevná luneta Pevná luneta Pohyblivá luneta Pohyblivá luneta Pohyblivá luneta Pohyblivá luneta Pohyblivá luneta Doporučené Použitelné Tento přehled poskytuje doporučení pro volbu příslušenství k našim strojům. Tyto výrobky jsou normalizované a můžete používat i s jinými stroji, v tomto přehledu neuvedenými. Více informací Vám sdělí Váš odborný prodejce Soustruhy 1. květen 2011
