1 TISK 2 TISKARSKI POSTOPKI 2 FLEKSOTISK 2016 / 2017 Deja Muck UVOD

2 UVOD Flekso (vse večji tržni delež, tisk embalaže, etiket). q 5 % letna rast q 60 % celotnega tiska embalaže predstavlja fleksotisk q 92 % celotnega fleksotiska > tisk embalaže q 8% zaščitni tisk, tisk elektronike 3 UVOD 4

3 UVOD UVOD 1860 prve oblike anilinskega tiska v Evropi 1885 prvi stroj s centralnim TV (satelitski) v Angliji Razvite TB za tiskanje označb (ladijski tovor) George W. Swift & Co. -anilinski tisk na karton tiskanje papirnatih vrečk anilinske TB iz vodotopnih barvil premogovega katrana 1930 TiO 2 (bela TB), kovinske TB 1938 opačne TB na vodni osnovi za tisk na papir, karton 1939 mehansko vgraviran rastrski, barvilni (anilox) valj 1950 prve gumene TF, fotografiranje in kemijsko jedkanje > osnova za matrico po kateri se izdela s kalupom gumena TF 1952 anilinski > fleksotisk 1970 fotopolimerne TF 1974 ustanovljena fundacija FTA (Flexographic Technical Association) 1980 fleksotisk časopisov 1997 Flexographic Image Reproduction Specifications and Tolerances (FIRST) 2006 postavitev Strategic Green Printing Partnership 2010 > rast 6

4 UVOD Standardizacija FT - začetek v 90. letih, kot ostale tehnike tiska. Prvi standard SIST ISO :2014 Vzroki: q široka paleta TM q različne TB q različna izdelava TF q različne konstrukcije strojev 7 UVOD V 80-ih letih 20. stoletja je fleksotisk dominanten. Vplivni faktorji: q tiskovna forma q aniloks valj q pritisk q hitrost tiska q barve q sušenje q tip stroja 8

5 RASTRSKI, ANILOKS VALJ Izdelava: q vtisovanje ali moletiranje, q elektrograviranjez diamantom q jedkanje -kemigrafskametoda q graviranje keramike z laserjem Struktura rastrov Najpogostejše osnovne: q ortogonalna, diagonalna, romboidna 9 RASTRSKI, ANILOKS VALJ Gostota rastra q število alveol na površini valja. Kapaciteta valja q kot piramidnih stranic in q širina mostičkov med alveolami. Širina mostičkov določa > obstojnost valja, mehanska obraba > sčasoma se prenaša vse manj TB. 10

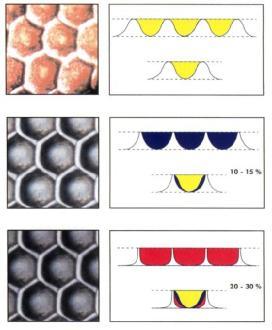

6 RASTRSKI, ANILOKS VALJ Oblika rastrskih alveol Geometrija alveol -odločilen dejavnik pri prenašanju TB in nabarvanju TF. Prenos TB je optimalnejši, bolj ko je: q ploska stranica alveole in q ravno njeno dno Volumen rastrskih celic 11 RASTRSKI, ANILOKS VALJ Vrste moarejav fleksotisku: q klasični moare q moare linijature q moare raztezanja q barvni moare q tlačni moare q strojni moare q moarezaradi obrabe q Koti sukanja rastra v flekso tisku Vodič aniloks valji 12

7 RASTRSKI, ANILOKS VALJ Najpogosteje 60 heksagonalni vzorec: gostejše celice - 15% več kontroliran enakomeren nanos TB lažja ponovljiva izdelava 45 in 30 za ne-fleksotiskarske aplikacije (premazovanje, specialni tisk Volumen rastrskih celic 13 RASTRSKI, ANILOKS VALJ Velja nepisano pravilo; liniatura : št. alveol = 1 : 5 Večja liniatura omogoči reproduciranje manjše A (%). Liniatura rastra Število alveol (cpi) Izdelki (lpi/ l/cm) 65 / ( ) terciarna embalaža 85 / ( ) časopis 133 / ( ) fleksibilna embalaža 150 / (315) etikete 14

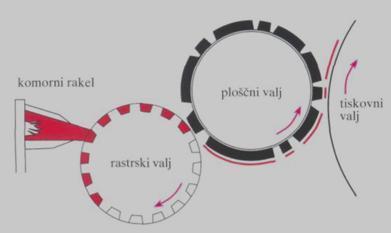

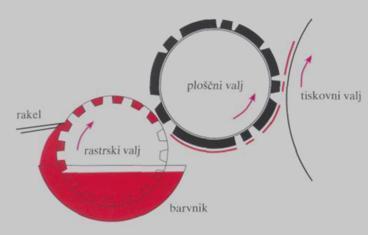

8 BARVNI SISTEMI Nabarvanje TF: q z iztisnim tlakom q s strgalom DOZIRANJE Z IZTISNIM TLAKOM med jemalcem in rastrskim valjem q majhen iztis (tlak) - veliko TB q velik iztis - malo TB Na iztis vplivajo: q kapaciteta valja q obodna hitrost glede na rastrski valj q reološkelastnosti TB q majhna hitrost velika hitrost 15 BARVNI SISTEMI DOZIRANJE S STRGALOM Strgalo ob rastrski valj nastavimo z: q različnim tlakom in q pod različnimi koti 16

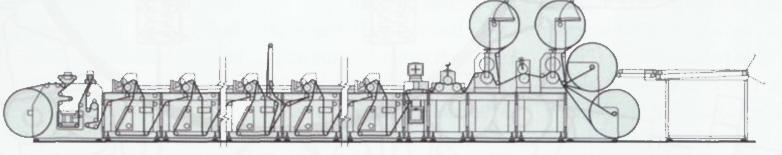

9 TISKARSKI STROJI TISKOVNI ČLENI NAMEŠČENI VERTIKALNO q multiflekso-rotacije s 4, 6 in več TČ q enostavnost obojestranskega tiska 17 TISKARSKI STROJI TISKOVNI ČLENI NAMEŠČENI VERTIKALNO q za neelastične TM - tisk ovojnih papirjev, papirnatih vrečk q natančnost skladja; 0,3-0,5 mm (odvisno od števila zobnikov, od tiskovne širine) Prednosti: q poceni, dobra dostopnost Slabost: q velika razdalja med členi možnost slabega skladja 18

10 TISKARSKI STROJI TISKOVNI ČLENI S CENTRALNIM TISKOVNIM VALJEM -SATELITSKI SISTEMI q natančnost skladja 0,10 in 0,15 mm q pogosto vodni sistem hlajenja (konstantna T;+/-50 C na površini valja) Tipična za tisk: q folij (plastične, kovinske) q papir 19 TISKARSKI STROJI TISKOVNI ČLENI NAMEŠČENI ZAPOREDNO q natančnost skladja; 0,3-0,5 mm q enostavnost obojestranskega tiska Dimenzionalno stabilni materiali: q kovinske folije q debelejši papirji 20

11 TISKARSKI STROJI POSEBNI TISKOVNI ČLENI TISK VALOVITEGA KARTONA q tisk ravnih togih plošč Direktno tiskanje na valovit karton q tiskamo na že dokončane pole valovitega kartona q paziti na iztis (tlak) posebne fotopolimerne TF Ali. 21 KONSTRUKCIJE TISKOVNIH ČLENOV PLOŠČNI VALJ Kovinski, z antikorozivno zaščito. Po konstrukciji: q integralni (iz enega dela) q montažni (iz več delov) q sleeve (rokav) Mehanizmi za vpenjanje TF: q PV prilagojeni za lepljenje q PV z magneti Integralni Narejeni za en sam format. V kolikor spremenimo format, moramo zamenjati valj. TF se vpenja s prižemami in napenja po obsegu. 22

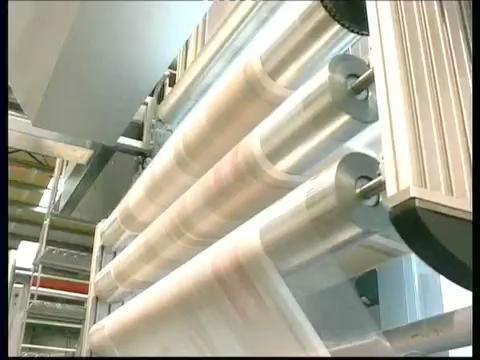

12 KONSTRUKCIJE TISKOVNIH ČLENOV PLOŠČNI VALJ Montažni namenjen tisku manjših formatov, etiket, je starejša konstrukcija. Na os valja lahko damo več plošč. Sestavljamo jih lahko: plosko na mizi z montažo na stroju Pri ploski montaži moramo upoštevati korekcijski faktor razteg zaradi vpenjanja na valj. 23 KONSTRUKCIJE TISKOVNIH ČLENOV PLOŠČNI VALJ Montažni Vpenjanje TF q A: s poliestrsko folijo obda ploščni valj q B: z napenjalnimi trakovi A: TF je na poliestrski foliji folijo napnemo z mehansko napravo. TF ima na obeh straneh profilne letve, katere vstavimo v zarezo v PV. 24

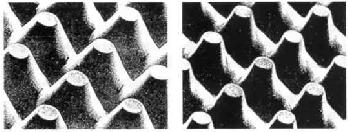

13 KONSTRUKCIJE TISKOVNIH ČLENOV PLOŠČNI VALJ Montažni B: TF delno obda PV, zato uporabimo napenjalne trakove (različnih dimenzij, dolžin). PV ima žlebove vanje obesimo napenjalne trakove. TF ima na sprednji strani profilno letev, na zadnji strani pa luknjice (cca. 9 mm, v razdalji cca mm). 25 KONSTRUKCIJE TISKOVNIH ČLENOV PLOŠČNI VALJ Sleeve q sodobni stroji q rokav narejen iz prilagodljivega materiala (polimeri, lahke kovine), ki ga potisnemo na nosilni valj znotraj valja je komprimiran zrak (nadtlak) > izhaja iz plašča valja > ustvari zračno blazino. Materiali rokavov: 1 Mylar ((Dupont) d = 0.38 mm) 2 Nikelj (d = 0.15 mm) 3 ojačana steklena vlakna (d > 1.00 mm tudi do 4 cm) 1 in 2 za standardne obsege PV 3 različna debelina variiranje obsegov prednost: celotna priprava TF je izven tiskarskega stroja menjava TF postane hitra. 26

14 KONSTRUKCIJE TISKOVNIH ČLENOV PLOŠČNI VALJ Sleeve Tehnologija se širi tudi na druge tehnike tiska npr. ofsetni tisk. 27 KONSTRUKCIJE TISKOVNIH ČLENOV PLOŠČNI VALJ Sleeve Avtomatska montaža TF. 28

15 TISKOVNE FORME Izbira materiala TF narekuje vrsta TM. Odvisno od namembnosti so TF različnih debelin in trdot (Shore). Razlike TF plošč za flekso tisk: q polimerna plast q podloga q debelina q trdota Polimerna plast (fotopolimerna) vrsta polimera je odvisna od: q vrste TB in q vrste TM Podloga plošč: q poliester (0,1 mm) q tkanina (v preteklosti) q kovina (Al, jeklo) 29 TISKOVNE FORME TISKOVNA FORMA q rastrirani tiskovni elementi Prirast (dot gain) q tiskovni tlak, TF TF različna fotopolimerna sloja: q zgornji: trši, manjši dot gain q nosilni: mehkejši - se deformira 30

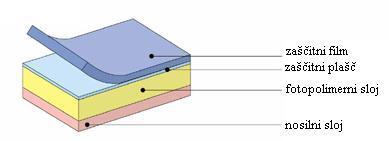

16 TISKOVNE FORME Debelina Odvisno od namembnosti so TF različnih debelin: q 2,70 mm za filme, folije q 3,00 mm za tiskanje na papir in q 4,50 mm 6,35 mm za direktno tiskanje na valovit karton. Najtanjše plošče za časopisne rotacije 0.45 mm. Trend gre v smeri tanjših plošč - lažje doseči: q visoke liniature q manjše deformacije rastra Trdota q shorea za folije q shorea za valovite kartone q trend > naraščanje trdote 31 SESTAVA TISKOVNE FORME TF IZ TRDEGA FOTOPOLIMERA KONVENCIONALA TF q polimerna plast (fotopolimerni sloj) q poliestrska plast (nosilni sloj) in q zaščitni film (ščiti neobdelano TF pred mehanskimi vplivi in kisikom) 32

17 IZDELAVA TISKOVNE FORME TF IZ TRDEGA FOTOPOLIMERA 1. Osvetljevanje s spodnje strani 2. Osvetljevanje z zgornje strani 3. Razvijanje 4. Sušenje 5. Zaključevanje 6. Končno osvetljevanje 33 IZDELAVA TISKOVNE FORME TF IZ TEKOČEGA FOTOPOLIMERA Osvetljevanje: q fotopolimerno smolo utrdimo z UV svetlobo. Spodnja stran TF je osvetljena od zgoraj (določimo reliefno globino). Kasnejša osvetlitev reliefa je s spodnje strani skozi negativ. Vrnitev smole nazaj v sistem: q odstranimo zaščitni film in nepolimerizirano smolo Izpiranje: q izpiranje z vodo (odstranimo nepolimerizirano smolo) Zaključek: q TF izpostavimo (brez filma) UV A > enotna trdnost ali z UV C (enakomerna debelina) 34

18 SESTAVA TISKOVNE FORME TF IZ TRDEGA FOTOPOLIMERA ZA DIGITALNO OBDELAVO Vsebujejo dodatno plast -občutljivo na laser (ablacijski sloj). 35 IZDELAVA TISKOVNE FORME CTP TEHNOLOGIJA ZA IZDELAVO TF Uporabljamo črno masko, ki je ustvarjena direktno na površini TF. 1. Osvetljevanje s spodnje strani z UV svetlobo. 2. Obdelava z laserjem: digitalno podobo prenesemo direktno preko IR laserja na plast maske. 36

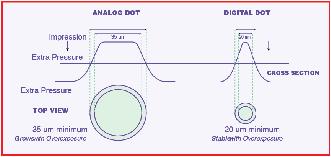

19 IZDELAVA TISKOVNE FORME CTP TEHNOLOGIJA ZA IZDELAVO TF 3. Osvetljevanje z UV svetlobo. 4. Razvijanje 5. Sušenje z vročim zrakom. 6. Zaključevanje z UV svetlobo 7. Končno osvetljevanje 37 LASER ABLATED MASK - LAMS 38

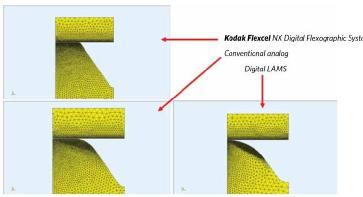

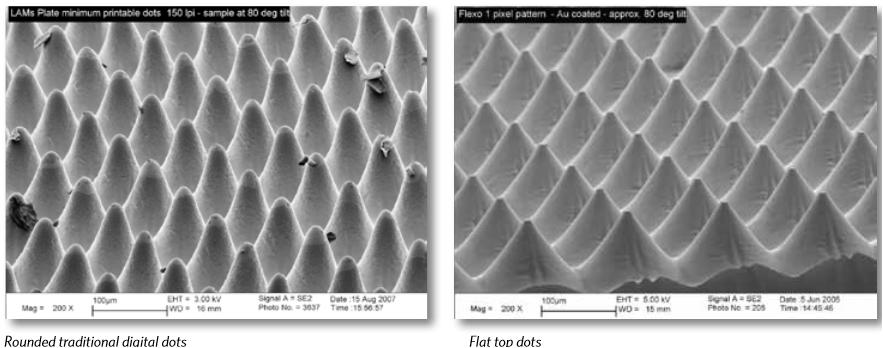

20 FLEXCELL NX VPLIV NA TISK 40 40

21 VPLIV NA TISK Trdnost tiskovne forme 41 POVRŠINSKA ENERGIJA Metode povečanja površinske energije TM (npr. folije): q čiščenje z vodo q čiščenje z organskimi topili q mehansko čiščenje q kemijsko jedkanje q plamen q korona q plazma Pravilo: TB omoči površino substrata, če je razlika med površinsko napetostjo barve in površinsko energijo substrata > 10 mn/m. 42

22 POVRŠINSKA ENERGIJA Pravilo naraščanja površinske energije (mn/m) tiskarska barva < aniloks valj < tiskovna forma < tiskovni material 43 POVRŠINSKA ENERGIJA 44

23 TISK NA FOLIJE Vrste folij: q prozorna q bela q kovinska (aluminjasta) Najpogosteje se tiska na prozorne in kovinske folije. Tisk na kovinsko folijo zaščitni, prozorni lak bel lak kovinska folija (v kolikor bi tiskali neposredno na kovino tisk Y -> zlata barva ) 45 TISK NA FOLIJE Tisk na prozorno folijo Navadno se tisk izvede na hrbtno stran. prozorna folija bel lak Namesto belega laka lahko opravimo laminacijo z belo folijo. 46

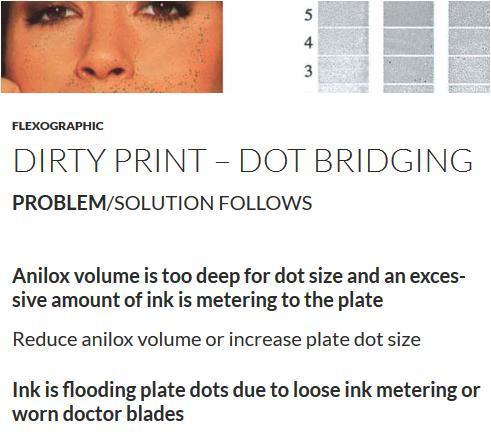

24 TISK NA FOLIJE Tisk etiket za obojestransko uporabo Se lahko izvede kot na kovinsko folijo. Ob lepljenju na steklo so etikete čitljive iz obeh strani. bel lak črn lak prozorna, lepilna folija Navadno se doda še zaščitna laminacija. 47 NAPAKE V FLEKSOTISKU 48

25 NAPAKE V FLEKSOTISKU 49 NAPAKE V FLEKSOTISKU 50

26 NAPAKE V FLEKSOTISKU 51
