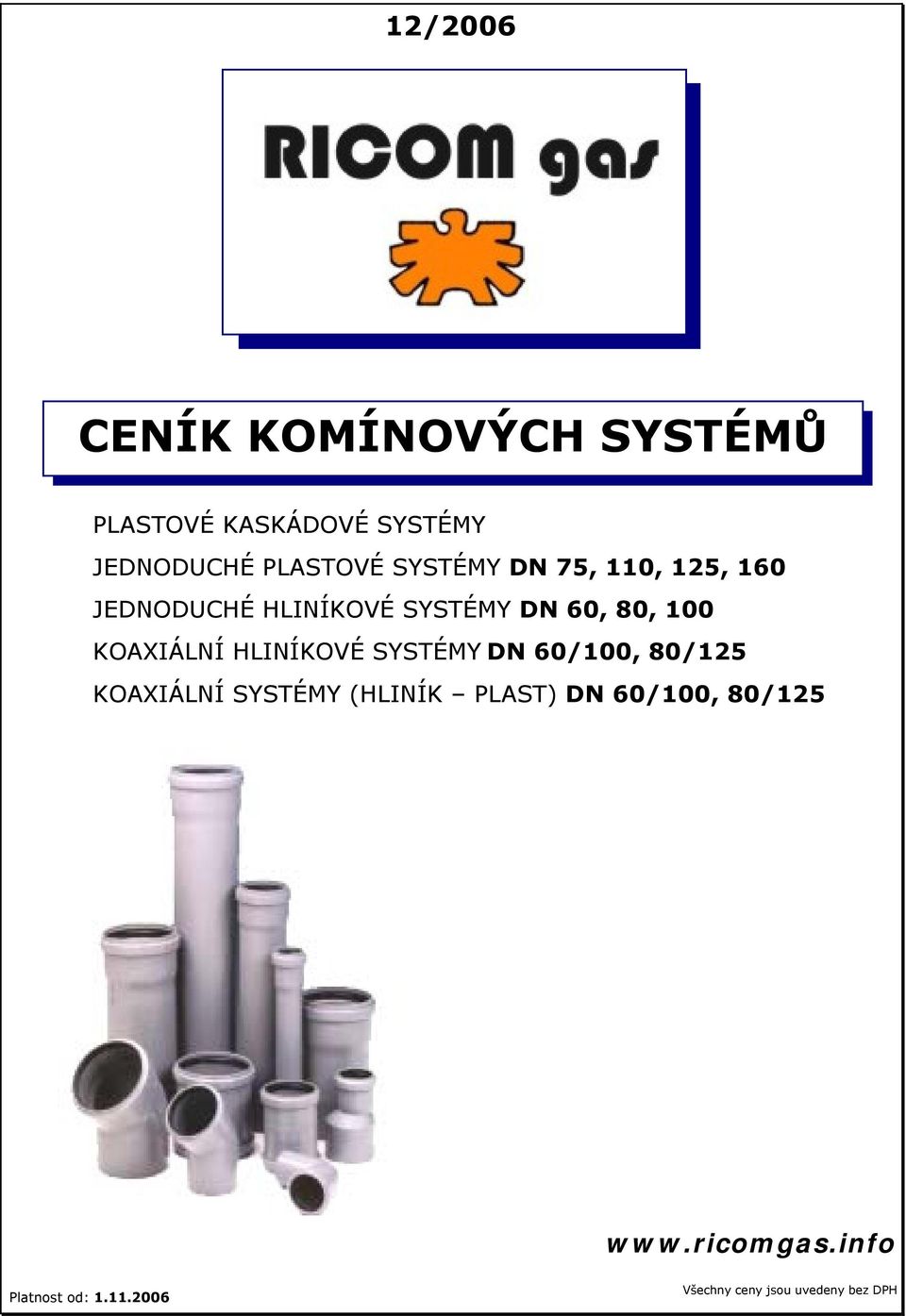

1 12/2006 CENÍK KOMÍNOVÝCH SYSTÉMŮ PLASTOVÉ KASKÁDOVÉ SYSTÉMY JEDNODUCHÉ PLASTOVÉ SYSTÉMY DN 75, 110, 125, 160 JEDNODUCHÉ HLINÍKOVÉ SYSTÉMY DN 60, 80, 100 KOAXIÁLNÍ HLINÍKOVÉ SYSTÉMY DN 60/100, 80/125 KOAXIÁLNÍ SYSTÉMY (HLINÍK PLAST) DN 60/100, 80/125 Platnost od:

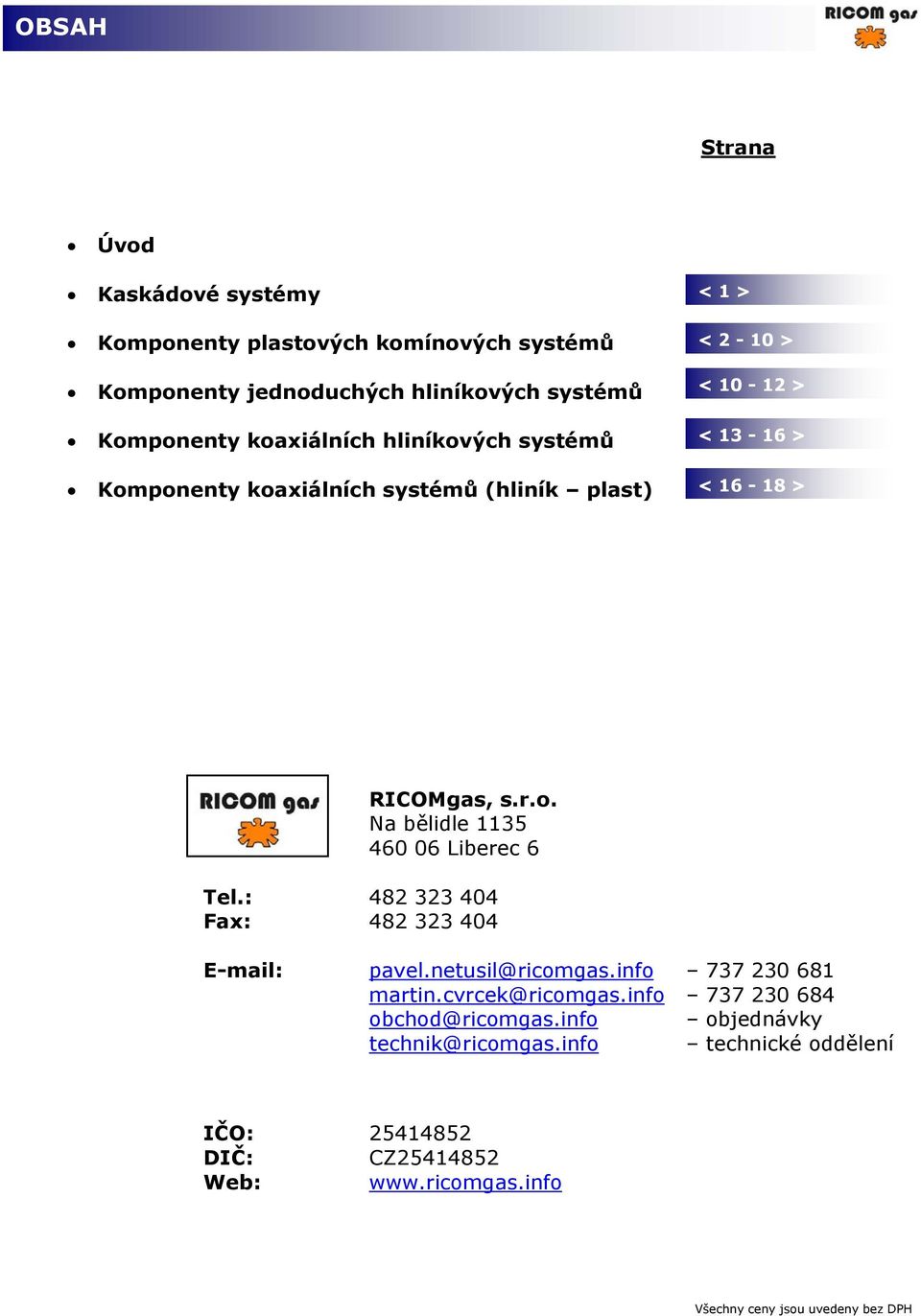

2 OBSAH Strana Úvod Kaskádové systémy Komponenty plastových komínových systémů Komponenty jednoduchých hliníkových systémů Komponenty koaxiálních hliníkových systémů Komponenty koaxiálních systémů (hliník plast) < 1 > < 2-10 > < > < > < > RICOMgas, s.r.o. Na bělidle Liberec 6 Tel.: Fax: pavel.netusil@ricomgas.info martin.cvrcek@ricomgas.info obchod@ricomgas.info objednávky technik@ricomgas.info technické oddělení IČO: DIČ: CZ Web:

3 ÚVOD Katalog komponentů kovového a plastového komínového systému RICOMgas, který se Vám právě dostal do rukou slouží k navrhování, montáži a používání komínových prvků (potrubí, kolen) a ostatních komponentů pro odvod spalin a přívod spalovacího vzduchu. Navrhování komínových prvků je činnost, která zahrnuje: - určení přípojného místa na straně spotřebiče paliv odpovídajícího dílu k vyústění spotřebiče. - Určení místa vyústění a odpovídajícího prvku pro zakončení úseku komína na straně vyústění. - Sestavení úseku komínu geometricko-funkční určení prvků k připojení míst od spotřebiče až k vyústění. - Dodržení (kontrola) celkové přípustné délky úseku komína. - Vyhotovení objednávky pro již určené prvky Pravidla pro použití kovové komínové vložky: - kovový komín je určený jen k vedení spalin a spalovaného vzduchu, není určen k vedení jiných medií, ani k jiným (mechanickým, ochranným) účelům. - Komínovou vložku lze zaústit i do společného komínu (popř. speciálně k tomu určených stavebních kanálů), pro zaústění do komína slouží údaje, které jsou uvedené při použitém typu komínového tělesa. - Při správné montáži konečného provedení komínu jsou vlastnosti prvků taktéž vlastnostmi celého komína. - Montáž spalinové cesty a připojení spotřebiče do komínu musí realizovat odborná firma, která má podle platných zákonů a norem a této činnosti potřebnou odbornost a technické vybavení. - Pro poskytnutí záruky výrobcem musí být podle EN zhotovitelem nainstalovaná celá spalinové cesta jen z prvků komínového systému RICOMgas. Pravidla pro použití plastové komínové vložky: - při použití plastové komínové vložky je třeba dbát na dodržení podmínky teploty spalin max. do 120 o C. Díky odolnosti materiálu této teplotě, lze plastový systém použít nejen pro kondenzační kotle, ale i pro kotle klasické konstrukce. - součástí každého komponentu je silikonové těsnění, které dokonale utěsní celý systém a zabrání tak nežádoucím únikům spalin mimo komínový systém. - Při montáži musí být dodrženy veškeré normy a platné předpisy. - komínové systémy splňují veškeré podmínky pro použití jako komínová vložka s odvodem spalin od spotřebiče. - Výrobky jsou certifikovány pro ČR (č ) i SR (TO-05/0258) Katalog obsahuje u každého prvku následující údaje: - tvar a rozměr - počet a druh vybavení (těsnění, spojovací materiál) - identifikační údaje (kód dílu) pro objednání výrobku

4 PLASTOVÉ KOMÍNOVÉ SYSTÉMY KASKÁDOVÝ SYSTÉM Počet kotlů 2 KOTLE Připojení odvodu spalin pro kaskádu 2 ks kotlů o celkovém výkonu do 100 kw Počet kotlů 3 KOTLE Připojení odvodu spalin pro kaskádu 3 ks kotlů o celkovém výkonu do 150 kw Počet kotlů 4 KOTLE Připojení odvodu spalin pro kaskádu 4 ks kotlů o celkovém výkonu do 200 kw Kód DN Složení kaskády Cena v Kč Redukce 110/80 se zpětnou bezpečnostní klapkou s odvodem kondenzátu a sifonem 2 ks Koleno 110/90 o 2 ks Prodloužení s odbočkou 45 o DN 110/1000 mm 2 ks Zátka revizní s odtokem kondenzátu DN ks Redukce 110/80 se zpětnou bezpečnostní klapkou s odvodem kondenzátu a sifonem 2 ks Koleno 110/90 o 2 ks Prodloužení s odbočkou 45 o DN 125/1000 mm 2 ks Zátka revizní s odtokem kondenzátu DN ks Redukce 110/80 se zpětnou bezpečnostní klapkou s odvodem kondenzátu a sifonem 2 ks Koleno 110/90 o 2 ks Prodloužení s odbočkou 45 o DN 160/1000 mm 2 ks Zátka revizní s odtokem kondenzátu DN ks Redukce 110/160/110 se zpětnou bezpečnostní klapkou s odvodem kondenzátu a sifonem 2 ks Koleno 110/90 o 2 ks Prodloužení s odbočkou 45 o DN 160/1000 mm 2 ks Zátka revizní s odtokem kondenzátu DN ks Kód DN Složení kaskády Cena v Kč Redukce 110/80 se zpětnou bezpečnostní klapkou s odvodem kondenzátu a sifonem 3 ks Koleno 110/90 o 3 ks Prodloužení s odbočkou 45 o DN 110/1000 mm 3 ks Zátka revizní s odtokem kondenzátu DN ks Redukce 110/80 se zpětnou bezpečnostní klapkou s odvodem kondenzátu a sifonem 3 ks Koleno 110/90 o 3 ks Prodloužení s odbočkou 45 o DN 125/1000 mm 3 ks Zátka revizní s odtokem kondenzátu DN ks Redukce 110/80 se zpětnou bezpečnostní klapkou s odvodem kondenzátu a sifonem 3 ks Koleno 110/90 o 3 ks Prodloužení s odbočkou 45 o DN 160/1000 mm 3 ks Zátka revizní s odtokem kondenzátu DN ks Redukce 110/160/110 se zpětnou bezpečnostní klapkou s odvodem kondenzátu a sifonem 3 ks Koleno 110/90 o 3 ks Prodloužení s odbočkou 45 o DN 160/1000 mm 3 ks Zátka revizní s odtokem kondenzátu DN ks Kód DN Složení kaskády Cena v Kč Redukce 110/80 se zpětnou bezpečnostní klapkou s odvodem kondenzátu a sifonem 4 ks Koleno 110/90 o 4 ks Prodloužení s odbočkou 45 o DN 110/1000 mm 4 ks Zátka revizní s odtokem kondenzátu DN ks Redukce 110/80 se zpětnou bezpečnostní klapkou s odvodem kondenzátu a sifonem 4 ks Koleno 110/90 o 4 ks Prodloužení s odbočkou 45 o DN 125/1000 mm 4 ks Zátka revizní s odtokem kondenzátu DN ks Redukce 110/80 se zpětnou bezpečnostní klapkou s odvodem kondenzátu a sifonem 4 ks Koleno 110/90 o 4 ks Prodloužení s odbočkou 45 o DN 160/1000 mm 4 ks Zátka revizní s odtokem kondenzátu DN ks Redukce 110/160/110 se zpětnou bezpečnostní klapkou s odvodem kondenzátu a sifonem 4 ks Koleno 110/90 o 4 ks Prodloužení s odbočkou 45 o DN 160/1000 mm 4 ks Zátka revizní s odtokem kondenzátu DN ks - 1 -

5 PLASTOVÝ KOMÍNOVÝ SYSTÉM PATEČNÍ KOLENO + VYSTŘEĎOVACÍ KONZOLE PPLAASTOVÉ Popis: koleno 90 o určené ke kotvení odvodu spalin Složení sestavy: 1 x koleno 90 o, 1 x silikonové těsnění, konzole KÓD POPIS DN MATERIÁL Koleno 90 o + konzole 75 Plast AR Koleno 90 o + konzole 110 Plast AR Koleno 90 o + konzole 125 Plast AR Koleno 90 o + konzole 160 Plast AR Vystřeďovací konzole 75 Plast AR Vystřeďovací konzole 110 Plast AR Vystřeďovací konzole 125 Plast AR Vystřeďovací konzole 160 Plast AR KOLENO 87,5 o Popis: koleno 90 o určené ke změně směru potrubí sání nebo výfuku Složení sestavy: 1 x koleno 90 o, 1 x silikonové těsnění KÓD POPIS DN MATERIÁL Koleno 90 o 75 Plast AR Koleno 90 o 110 Plast AR Koleno 90 o 125 Plast AR Koleno 90 o 160 Plast AR KOLENO 45 o Popis: koleno 45 o určené ke změně směru potrubí sání nebo výfuku Složení sestavy: 1 x koleno 45 o, 1 x silikonové těsnění KÓD POPIS DN MATERIÁL Koleno 45 o 75 Plast AR Koleno 45 o 110 Plast AR Koleno 45 o 125 Plast AR Koleno 45 o 160 Plast AR REVIZNÍ KOLENO Popis: koleno 90 o určené ke změně směru potrubí sání nebo výfuku umožňující revizi komínové vložky odšroubováním víčka. Vhodné použití do kaskády. Složení sestavy: 1 x koleno 90 o s víčkem, 1 x silikonové těsnění KÓD POPIS DN MATERIÁL Revizní koleno 87,5 o 110 Plast AR Revizní koleno 87,5 o 125 Plast AR Revizní koleno 87,5 o 160 Plast AR REVIZNÍ KOLENO 45 Popis: koleno 90 o určené ke změně směru potrubí sání nebo výfuku umožňující revizi komínové vložky odšroubováním víčka. Vhodné použití do kaskády. Složení sestavy: 1 x koleno 90 o s víčkem, 1 x silikonové těsnění KÓD POPIS DN MATERIÁL Revizní koleno 45 o 110 Plast AR Revizní koleno 45 o 125 Plast AR Revizní koleno 45 o 160 Plast AR

6 PLASTOVÝ KOMÍNOVÝ SYSTÉM REVIZNÍ KOLENO LEVÉ Popis: koleno 90 o levé určené ke změně směru potrubí sání nebo výfuku umožňující revizi komínové vložky odšroubováním víčka. Vhodné použití do kaskády. Složení sestavy: 1 x koleno 90 o s víčkem, 1 x silikonové těsnění KÓD POPIS DN MATERIÁL Revizní koleno levé 87,5 o 110 Plast AR Revizní koleno levé 87,5 o 125 Plast AR Revizní koleno levé 87,5 o 160 Plast AR REVIZNÍ KOLENO PRAVÉ Popis: koleno 90 o pravé určené ke změně směru potrubí sání nebo výfuku umožňující revizi komínové vložky odšroubováním víčka. Vhodné použití do kaskády. Složení sestavy: 1 x koleno 90 o s víčkem, 1 x silikonové těsnění KÓD POPIS DN MATERIÁL Revizní koleno pravé 87,5 o 110 Plast AR Revizní koleno pravé 87,5 o 125 Plast AR Revizní koleno pravé 87,5 o 160 Plast AR REVIZNÍ KOLENO 45 o LEVÉ Popis: koleno 45 o určené ke změně směru potrubí sání nebo výfuku, umožňující revizi komínové vložky odšroubováním víčka Složení sestavy: 1 x koleno 45 o, 1 x silikonové těsnění KÓD POPIS DN MATERIÁL Koleno 45 o 110 Plast AR Koleno 45 o 125 Plast AR Koleno 45 o 160 Plast AR REVIZNÍ KOLENO 45 o PRAVÉ Popis: koleno 45 o určené ke změně směru potrubí sání nebo výfuku, umožňující revizi komínové vložky odšroubováním víčka Složení sestavy: 1 x koleno 45 o, 1 x silikonové těsnění KÓD POPIS DN MATERIÁL Koleno 45 o 110 Plast AR Koleno 45 o 125 Plast AR Koleno 45 o 160 Plast AR PRODLOUŽENÍ 150 MM Popis: trubka dlouhá 150 mm slouží k prodloužení svislého úseku vedení spalin Složení sestavy: 1 x trubka 150 mm, 1 x silikonové těsnění Tloušťka stěny = 2,5 mm KÓD POPIS DN MATERIÁL Prodloužení 150 mm 75 Plast AR Prodloužení 150 mm 160 Plast AR

7 PLASTOVÝ KOMÍNOVÝ SYSTÉM PRODLOUŽENÍ 250 MM Popis: trubka dlouhá 250 mm slouží k prodloužení svislého úseku vedení spalin Složení sestavy: 1 x trubka 250 mm, 1 x silikonové těsnění KÓD POPIS DN MATERIÁL Prodloužení 250 mm 75 Plast AR Prodloužení 250 mm 110 Plast AR Prodloužení 250 mm 125 Plast AR Prodloužení 250 mm 160 Plast AR PRODLOUŽENÍ 500 MM Popis: trubka dlouhá 500 mm slouží k prodloužení svislého úseku vedení spalin Složení sestavy: 1 x trubka 500 mm, 1 x silikonové těsnění KÓD POPIS DN MATERIÁL Prodloužení 500 mm 75 Plast AR Prodloužení 500 mm 110 Plast AR Prodloužení 500 mm 125 Plast AR Prodloužení 500 mm 160 Plast AR PRODLOUŽENÍ 1000 MM Popis: trubka dlouhá 1000 mm slouží k prodloužení svislého úseku vedení spalin Složení sestavy: 1 x trubka 1000 mm, 1 x silikonové těsnění KÓD POPIS DN MATERIÁL Prodloužení 1000 mm 75 Plast AR Prodloužení 1000 mm 110 Plast AR Prodloužení 1000 mm 125 Plast AR Prodloužení 1000 mm 160 Plast AR PRODLOUŽENÍ 2000 MM Popis: trubka dlouhá 2000 mm slouží k prodloužení svislého úseku vedení spalin Složení sestavy: 1 x trubka 2000 mm, 1 x silikonové těsnění KÓD POPIS DN MATERIÁL Prodloužení 2000 mm 75 Plast AR Prodloužení 2000 mm 110 Plast AR Prodloužení 2000 mm 125 Plast AR Prodloužení 2000 mm 160 Plast AR PRODLOUŽENÍ S HLAVICÍ Popis: trubka dlouhá 1000 mm včetně hlavice pro sání nebo výfuk (plast/nerez) Složení sestavy: 1 x trubka 1000 mm, 1 x hlavice KÓD POPIS D1/D2 MATERIÁL 45S08P Prodloužení s hlavicí - sání 75/80 Plast AR S08N Prodloužení s hlavicí - sání 75/80 Plast / nerez V08N Prodloužení s hlavicí - výfuk 75/80 Plast / nerez V08N Prodloužení s hlavicí - výfuk 80/80 Plast / nerez

8 PLASTOVÝ KOMÍNOVÝ SYSTÉM PRODLOUŽENÍ S PRAVOÚHLOU ODBOČKOU Popis: trubka dlouhá 1170 mm slouží k prodloužení úseku vedení spalin. Rozměry: délka trubky s hrdlem 1170mm, hrdlo 60mm Vhodné použití pro kaskády. Složení sestavy: 1 x trubka 1270 mm, 1 x silikonové těsnění KÓD POPIS D1/D2 MATERIÁL Odbočka s prodloužením 110/110 Plast AR Odbočka s prodloužením 125/110 Plast AR Odbočka s prodloužením 125/125 Plast AR Odbočka s prodloužením 160/110 Plast AR Odbočka s prodloužením 160/125 Plast AR Odbočka s prodloužením 160/160 Plast AR REVIZNÍ KUS ŠROUBOVACÍ Popis: revizní kus slouží k revizi kouřovodu trubního systému odšroubováním víčka. Složení sestavy: 1 x prodloužení + víčko, 1 x silikonové těsnění Tloušťka stěny = 2,5 mm KÓD POPIS L1/L2 DN MATERIÁL Revizní kus 140/50 75 Plast AR Revizní kus 110 Plast AR Revizní kus 195/ Plast AR Revizní kus 220/ Plast AR TRUBKA FLEX Popis: ohebná komínová vložka s vnějším průměrem 90 mm je vhodná pro vedení spalin zejména v nerovných komínech. Ohebná komínová vložka je na obou koncích opatřena prstencem, který se pomocí přechodek spojuje s pevnými vložkami nebo tvarovkami. Provedením hrdla a způsobem spojování odpovídá komínové vložce. Složení sestavy: Role 25 (30) m - možné zkrátit dle požadavku zákazníka KÓD POPIS DN MATERIÁL Trubka FLEX 75 Plast AR Trubka FLEX 110 Plast AR Trubka FLEX 125 Plast AR Trubka FLEX 140 Plast AR DN 140 momentálně není skladem PŘECHODKA P/F Popis: přechodka je určena k propojení hrdla pevné komínové vložky se spodní částí ohebné komínové vložky, která je ukončena pevným prstencem. Složení sestavy: 1 x přechodka 120 mm, 1 x jistící spona, 1x těsnění KÓD POPIS DN MATERIÁL Přechodka P/F 75 Plast AR * Přechodka P/F 75/80 Plast AR Přechodka P/F 110 Plast AR Přechodka P/F 125 Plast AR Přechodka P/F 140 Plast AR DN 140 momentálně není skladem *část pro napojení flex DN 75, část do hrdla trubního systému DN

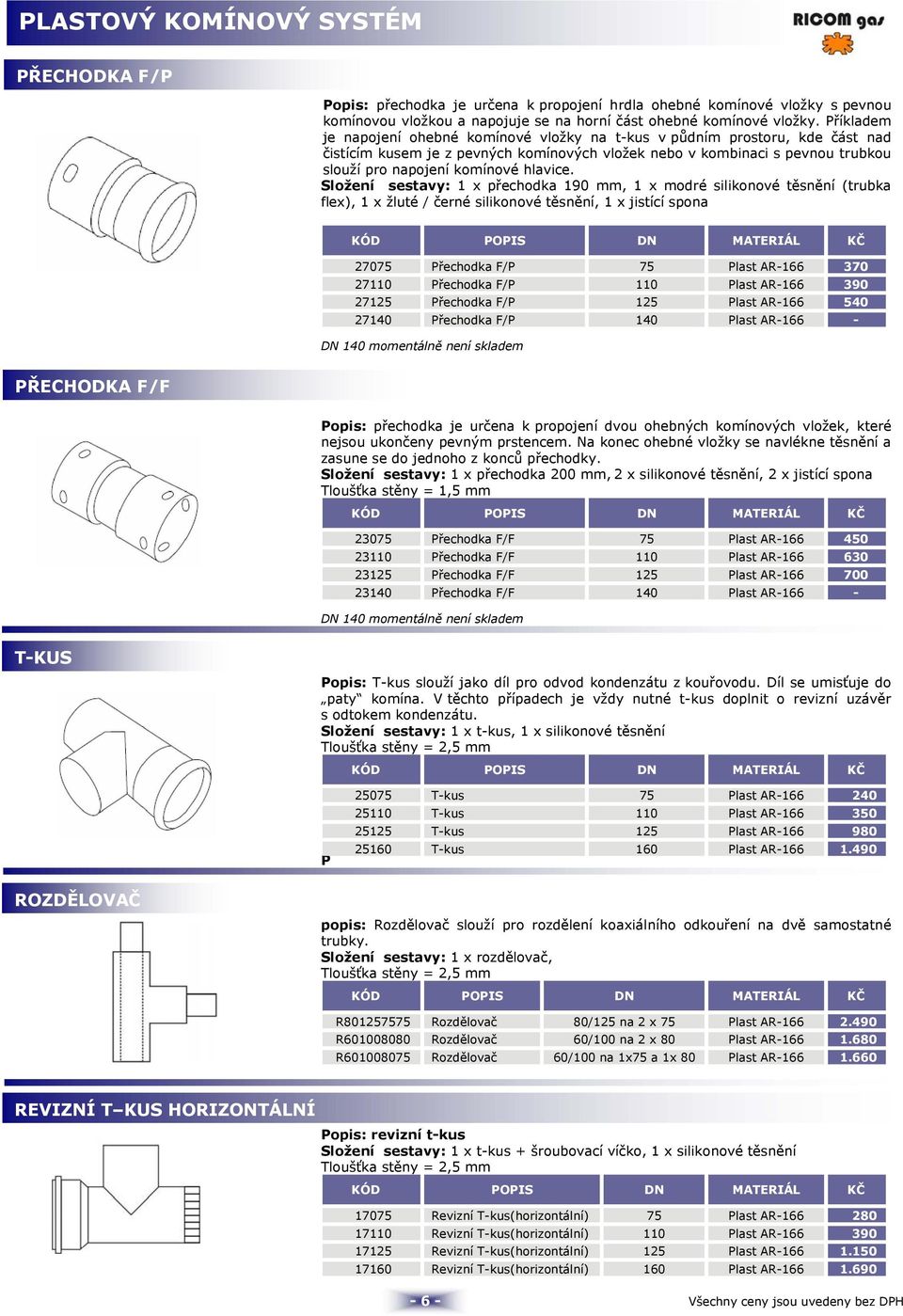

9 PLASTOVÝ KOMÍNOVÝ SYSTÉM PŘECHODKA F/P Popis: přechodka je určena k propojení hrdla ohebné komínové vložky s pevnou komínovou vložkou a napojuje se na horní část ohebné komínové vložky. Příkladem je napojení ohebné komínové vložky na t-kus v půdním prostoru, kde část nad čistícím kusem je z pevných komínových vložek nebo v kombinaci s pevnou trubkou slouží pro napojení komínové hlavice. Složení sestavy: 1 x přechodka 190 mm, 1 x modré silikonové těsnění (trubka flex), 1 x žluté / černé silikonové těsnění, 1 x jistící spona KÓD POPIS DN MATERIÁL Přechodka F/P 75 Plast AR Přechodka F/P 110 Plast AR Přechodka F/P 125 Plast AR Přechodka F/P 140 Plast AR DN 140 momentálně není skladem PŘECHODKA F/F Popis: přechodka je určena k propojení dvou ohebných komínových vložek, které nejsou ukončeny pevným prstencem. Na konec ohebné vložky se navlékne těsnění a zasune se do jednoho z konců přechodky. Složení sestavy: 1 x přechodka 200 mm, 2 x silikonové těsnění, 2 x jistící spona KÓD POPIS DN MATERIÁL Přechodka F/F 75 Plast AR Přechodka F/F 110 Plast AR Přechodka F/F 125 Plast AR Přechodka F/F 140 Plast AR DN 140 momentálně není skladem T-KUS Popis: T-kus slouží jako díl pro odvod kondenzátu z kouřovodu. Díl se umisťuje do paty komína. V těchto případech je vždy nutné t-kus doplnit o revizní uzávěr s odtokem kondenzátu. Složení sestavy: 1 x t-kus, 1 x silikonové těsnění Tloušťka stěny = 2,5 mm KÓD POPIS DN MATERIÁL P T-kus 75 Plast AR T-kus 110 Plast AR T-kus 125 Plast AR T-kus 160 Plast AR ROZDĚLOVAČ popis: Rozdělovač slouží pro rozdělení koaxiálního odkouření na dvě samostatné trubky. Složení sestavy: 1 x rozdělovač, Tloušťka stěny = 2,5 mm KÓD POPIS DN MATERIÁL R Rozdělovač 80/125 na 2 x 75 Plast AR R Rozdělovač 60/100 na 2 x 80 Plast AR R Rozdělovač 60/100 na 1x75 a 1x 80 Plast AR REVIZNÍ T KUS HORIZONTÁLNÍ Popis: revizní t-kus Složení sestavy: 1 x t-kus + šroubovací víčko, 1 x silikonové těsnění Tloušťka stěny = 2,5 mm KÓD POPIS DN MATERIÁL Revizní T-kus(horizontální) 75 Plast AR Revizní T-kus(horizontální) 110 Plast AR Revizní T-kus(horizontální) 125 Plast AR Revizní T-kus(horizontální) 160 Plast AR

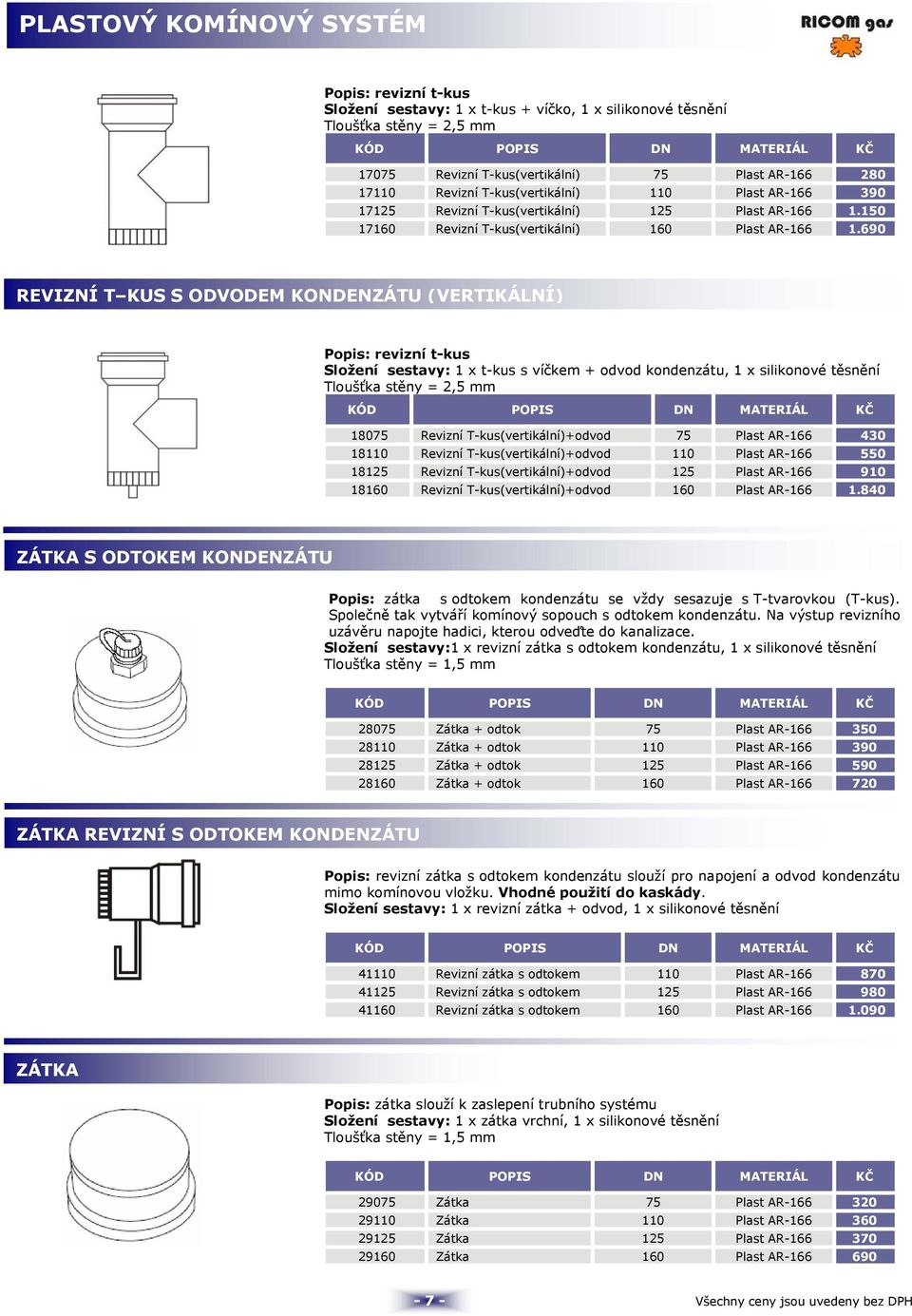

10 PLASTOVÝ KOMÍNOVÝ SYSTÉM Popis: revizní t-kus Složení sestavy: 1 x t-kus + víčko, 1 x silikonové těsnění Tloušťka stěny = 2,5 mm KÓD POPIS DN MATERIÁL Revizní T-kus(vertikální) 75 Plast AR Revizní T-kus(vertikální) 110 Plast AR Revizní T-kus(vertikální) 125 Plast AR Revizní T-kus(vertikální) 160 Plast AR REVIZNÍ T KUS S ODVODEM KONDENZÁTU (VERTIKÁLNÍ) Popis: revizní t-kus Složení sestavy: 1 x t-kus s víčkem + odvod kondenzátu, 1 x silikonové těsnění Tloušťka stěny = 2,5 mm KÓD POPIS DN MATERIÁL Revizní T-kus(vertikální)+odvod 75 Plast AR Revizní T-kus(vertikální)+odvod 110 Plast AR Revizní T-kus(vertikální)+odvod 125 Plast AR Revizní T-kus(vertikální)+odvod 160 Plast AR ZÁTKA S ODTOKEM KONDENZÁTU Popis: zátka s odtokem kondenzátu se vždy sesazuje s T-tvarovkou (T-kus). Společně tak vytváří komínový sopouch s odtokem kondenzátu. Na výstup revizního uzávěru napojte hadici, kterou odveďte do kanalizace. Složení sestavy:1 x revizní zátka s odtokem kondenzátu, 1 x silikonové těsnění KÓD POPIS DN MATERIÁL Zátka + odtok 75 Plast AR Zátka + odtok 110 Plast AR Zátka + odtok 125 Plast AR Zátka + odtok 160 Plast AR ZÁTKA REVIZNÍ S ODTOKEM KONDENZÁTU Popis: revizní zátka s odtokem kondenzátu slouží pro napojení a odvod kondenzátu mimo komínovou vložku. Vhodné použití do kaskády. Složení sestavy: 1 x revizní zátka + odvod, 1 x silikonové těsnění KÓD POPIS DN MATERIÁL Revizní zátka s odtokem 110 Plast AR Revizní zátka s odtokem 125 Plast AR Revizní zátka s odtokem 160 Plast AR ZÁTKA Popis: zátka slouží k zaslepení trubního systému Složení sestavy: 1 x zátka vrchní, 1 x silikonové těsnění KÓD POPIS DN MATERIÁL Zátka 75 Plast AR Zátka 110 Plast AR Zátka 125 Plast AR Zátka 160 Plast AR

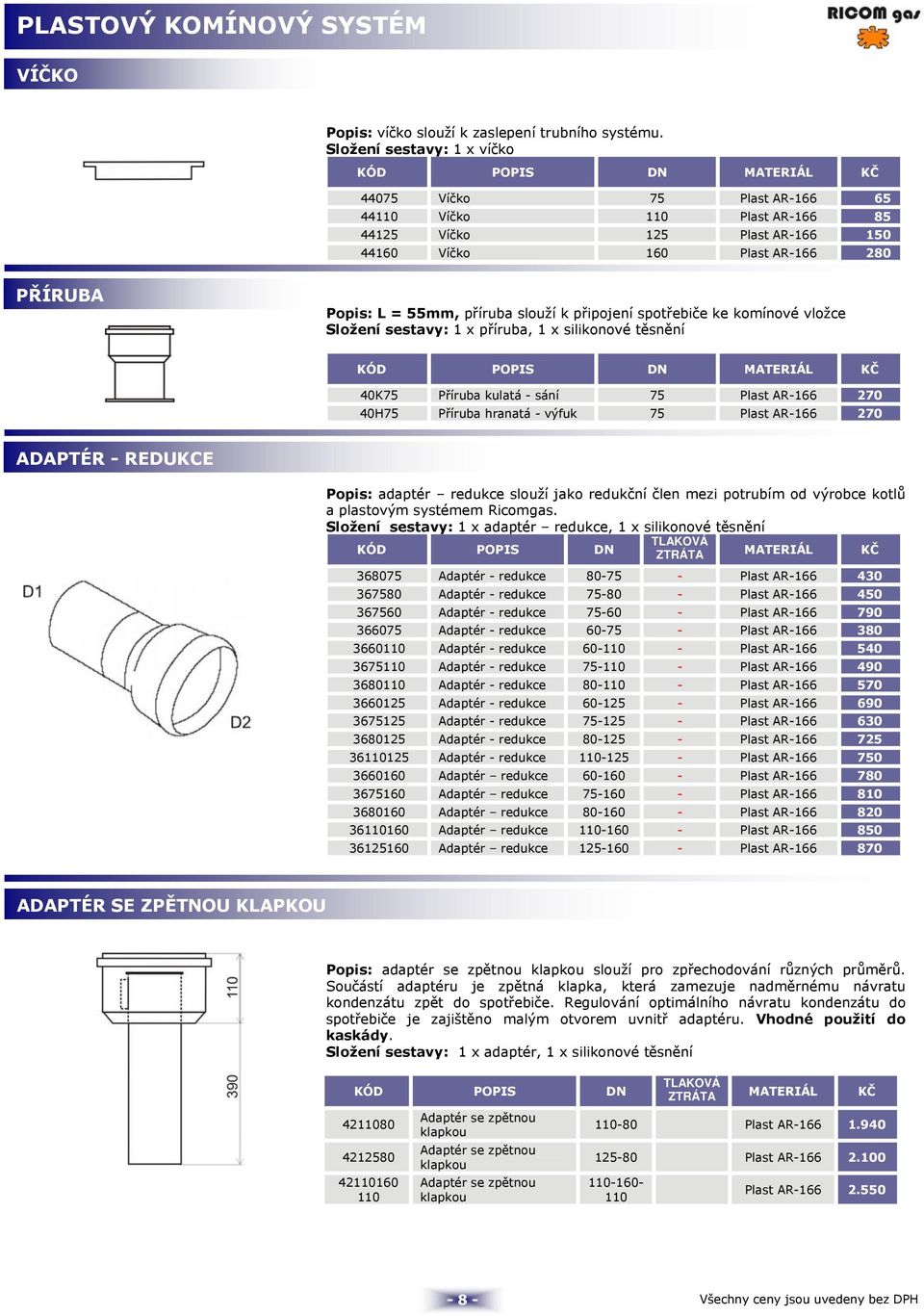

11 PLASTOVÝ KOMÍNOVÝ SYSTÉM VÍČKO Popis: víčko slouží k zaslepení trubního systému. Složení sestavy: 1 x víčko KÓD POPIS DN MATERIÁL Víčko 75 Plast AR Víčko 110 Plast AR Víčko 125 Plast AR Víčko 160 Plast AR PŘÍRUBA Popis: L = 55mm, příruba slouží k připojení spotřebiče ke komínové vložce Složení sestavy: 1 x příruba, 1 x silikonové těsnění KÓD POPIS DN MATERIÁL 40K75 Příruba kulatá - sání 75 Plast AR H75 Příruba hranatá - výfuk 75 Plast AR ADAPTÉR - REDUKCE Popis: adaptér redukce slouží jako redukční člen mezi potrubím od výrobce kotlů a plastovým systémem Ricomgas. Složení sestavy: 1 x adaptér redukce, 1 x silikonové těsnění TLAKOVÁ KÓD POPIS DN ZTRÁTA MATERIÁL Adaptér - redukce Plast AR Adaptér - redukce Plast AR Adaptér - redukce Plast AR Adaptér - redukce Plast AR Adaptér - redukce Plast AR Adaptér - redukce Plast AR Adaptér - redukce Plast AR Adaptér - redukce Plast AR Adaptér - redukce Plast AR Adaptér - redukce Plast AR Adaptér - redukce Plast AR Adaptér redukce Plast AR Adaptér redukce Plast AR Adaptér redukce Plast AR Adaptér redukce Plast AR Adaptér redukce Plast AR ADAPTÉR SE ZPĚTNOU KLAPKOU Popis: adaptér se zpětnou klapkou slouží pro zpřechodování různých průměrů. Součástí adaptéru je zpětná klapka, která zamezuje nadměrnému návratu kondenzátu zpět do spotřebiče. Regulování optimálního návratu kondenzátu do spotřebiče je zajištěno malým otvorem uvnitř adaptéru. Vhodné použití do kaskády. Složení sestavy: 1 x adaptér, 1 x silikonové těsnění KÓD POPIS DN Adaptér se zpětnou klapkou Adaptér se zpětnou klapkou Adaptér se zpětnou klapkou TLAKOVÁ ZTRÁTA MATERIÁL Plast AR Plast AR Plast AR

12 PLASTOVÝ KOMÍNOVÝ SYSTÉM KOMÍNOVÁ HLAVICE Popis:komínová hlavice slouží k ochraně volného konce pevného zakončení. Instalace se provádí nasazením na konec pevné trubky. Složení sestavy: 1 x komínová hlavice KÓD POPIS DN MATERIÁL Komínová hlavice 75 Al Komínová hlavice 110 Al Komínová hlavice 125 Al Komínová hlavice 160 Al KOTVÍCÍ PRVEK Popis: kotvící prvek slouží k uchycení komínové vložky ke stěně komína. Složení sestavy: 1 x kotvící prvek (prodej po kusech) KÓD POPIS DN MATERIÁL Kotvící prvek 75 Kov-pryž Kotvící prvek 110 Kov-pryž Kotvící prvek 125 Kov-pryž Kotvící prvek 160 Kov-pryž 110 SILIKONOVÉ TĚSNĚNÍ Popis: náhradní silikonové těsnění pro případné poškození Složení sestavy: 1 x silikonové těsnění KÓD POPIS DN MATERIÁL Silikonové těsnění 75 Silikon Silikonové těsnění 110 Silikon Silikonové těsnění 125 Silikon 50 DISTANČNÍ OBJÍMKY Popis: distanční objímky slouží k vystředění komínové vložky. Distanční objímky se navléká na komínovou vložku Složení sestavy: 1 x distanční objímka KÓD POPIS DN MATERIÁL Distanční objímka 75 Nerez Distanční objímka 110 Nerez Distanční objímka 125 Nerez UNI Distanční objímka Univerzal Plast 250 SPOJKA Popis: spojka je článek se dvěmi hrdli na každém konci sloužící k propojení dvou trubních systémů o stejném průměru. Složení sestavy: 1 x spojka, 2 x silikonové těsnění KÓD POPIS DN MATERIÁL Spojka Plast AR Spojka Plast AR Spojka Plast AR

13 PLASTOVÝ KOMÍNOVÝ SYSTÉM ODBOČKA Popis: odbočka slouží Složení sestavy: 1 x odbočka, 1 x silikonové těsnění KÓD POPIS L1/L2 DN MATERIÁL Odbočka 110/110/45 o Plast AR Odbočka 230/55 125/110/45 o Plast AR Odbočka 240/65 160/110/45 o Plast AR JEDNODUCHÝ HLINÍKOVÝ SYSTÉM KOLENA Popis: tlakově lité koleno sloužící pro změnu směru Složení sestavy: 1 1 x koleno, 2 1 x modré silikonové těsnění Pozn.: koleno 193AK vhodné pro kondenzační kotle. Materiál AlSi AO Koleno otec/matka 93 o 60 Lakované AO Koleno otec/matka 93 o 60 Nelakované BO Koleno otec/matka 90 o 80 Lakované BO Koleno otec/matka 90 o 80 Nelakované CO Koleno otec/matka 93 o 100 Lakované 380 Popis: tlakově lité koleno s nýtovanou (svařenou) jednou stranou sloužící ke změně směru Složení sestavy: 1 1 x koleno, 2 2 x modré silikonové těsnění 090BM Koleno matka/matka 90 o 80 Lakované 290 Popis: tlakově lité koleno sloužící ke změně směru Složení sestavy: 1 1 x koleno, 2 1 x modré silikonové těsnění 145AO Koleno otec/matka 45 o 60 Nelakované BO Koleno otec/matka 45 o 80 Lakované BO Koleno otec/matka 45 o 80 Nelakované CO Koleno otec/matka 45 o 100 Lakované 380 Popis: tlakově lité koleno sloužící ke změně směru. Nátrubek slouží k nasunutí měřící sondy a na odvod kondenzátu Složení sestavy: 1 1 x koleno s rádiusem R15, 2 1 x modré silikonové těsnění 090BN Koleno otec/matka 90 o s nátrubkem 80 Lakované

14 JEDNODUCHÝ HLINÍKOVÝ SYSTÉM PRODLOUŽENÍ Popis: roura délky 0,5 m / 1 m / 2 m sloužící k prodloužení vodorovného nebo svislého úseku Složení sestavy: 1 1 x roura, 2 1 x modré silikonové těsnění 005A Prodloužení délky 500 mm 60 Lakované A Prodloužení délky 1000 mm 60 Lakované A Prodloužení délky 1000 mm 60 Nelakované A Prodloužení délky 2000 mm 60 Lakované A Prodloužení délky 2000 mm 60 Nelakované B Prodloužení délky 250 mm 80 Lakované B Prodloužení délky 500 mm 80 Lakované B Prodloužení délky 1000 mm 80 Lakované B Prodloužení délky 2000 mm 80 Lakované C Prodloužení délky 500 mm 100 Lakované C Prodloužení délky 1000 mm 100 Lakované C Prodloužení délky 2000 mm 100 Lakované 970 Popis: univerzálně použitelný díl pro vedení vzduchu. Díky flexibilitě tohoto lze nahradit tento díl kolenem. Využití má zejména při uhnutí kolem trámu nebo jiných překážek. V maximálně roztaženém stavu činí délka 1,2 m. Tento díl je možné vyrobit i ve verzi otec-otec, případně namontovat nátrubek jako kontrolní otvor pro měřící sondu. V lakované verzi jsou nalakované pouze samotné koncovky, flexibilní část je přírodní hliník. Složení sestavy: 1 1 x flexibilní roura, 2 1 x modré silikonové těsnění, 005BF Flexibilní prodloužení otec/matka 80 Lakované 500 PRODLOUŽENÍ Popis: roura výfuku nebo sání dlouhá 1 m sloužící k vodorovnému vyústění na fasádu Složení sestavy: 1 1 x trubka, 2 1 x nerezový košík 010BH Trubka výfuku a sání 1000 mm 80 Lakované BH Trubka výfuku a sání 560 mm 80 Lakované CH Trubka výfuku a sání 1000 mm 100 Lakované 950 NÁSTAVCE Popis: střešní zakončení sloužící pro svislé zakončení komínu Složení sestavy: 1 1 x střešní nástavec 416AS Střešní nástavec 60 Lakované černě BS Střešní nástavec 80 Lakované černě CS Střešní nástavec 100 Lakované černě

15 JEDNODUCHÝ HLINÍKOVÝ SYSTÉM REDUKCE Popis: redukovaná roura je určena k bezprostřednímu napojení přímých úseků na výstup ze spotřebiče Složení sestavy: 1 1 x redukce, 2 2 x modré silikonové těsnění Pozn.: délka roury může být vyrobena podle požadavku zákazníka. Je možné vyrobit redukci v provedení matka matka 418BR Redukce 58/80 Lakované BR Redukce délky 118 mm 80/100 Lakované AR Redukce 60/80 Lakované Redukce 60/75 Lakované Redukce 125/80 Lakované Redukce 110/60 Lakované Redukce 110/80 Lakované Redukce 130/125 Lakované BR Redukce 80/110 Lakované 450 Popis: redukce sloužící k změně průměru s přímím připojením na spotřebič pomocí čtyřech šroubů a příruby. Je možné použít jestliže je spotřebič vybavený jiným sacím otvorem. Nátrubek slouží k zavedení měřící sondy. Složení sestavy: 1 1 x roura 5 1 x modré silikonové těsnění 2 1 x příruba 6 1 x černé gumové přírubové těsnění 3 1 x roura 7 4 x šrouby 4 1 x nátrubek G1/2 412BR Redukce s přírubou DN /80 Lakované 480 ZACHYTÁVAČ KONDENZÁTU Popis: vložka kondenzátu sloužící k odvodu kondenzátu ze systému Složení sestavy: 1 1 x vložka kondenzátu s nátrubkem G1/2 2 1 x modré silikonové těsnění 417BN Zachycovač kondenzátu s nátrubkem 80 Lakované 500 VYÚSTĚNÍ ZE SPOTŘEBIČE S PŘÍRUBOU Popis: příruba průměru DN sloužící k napojení kouřovodu ke spotřebiči Složení sestavy: 1 1 x příruba 2 1 x modré silikonové těsnění 3 1 x přírubové silikonové těsnění 4 4 x šrouby Pozn.: venkovní průměr příruby jako délka trubky může být vyrobená podle požadavku zákazníka 491BP Příruba délky 91 mm 80 Lakované CP Příruba délky 75 mm 100 Lakované BP Příruba délky 120x120 čtvercová 80 Lakované BP Příruba délky 61 mm 80 Lakované

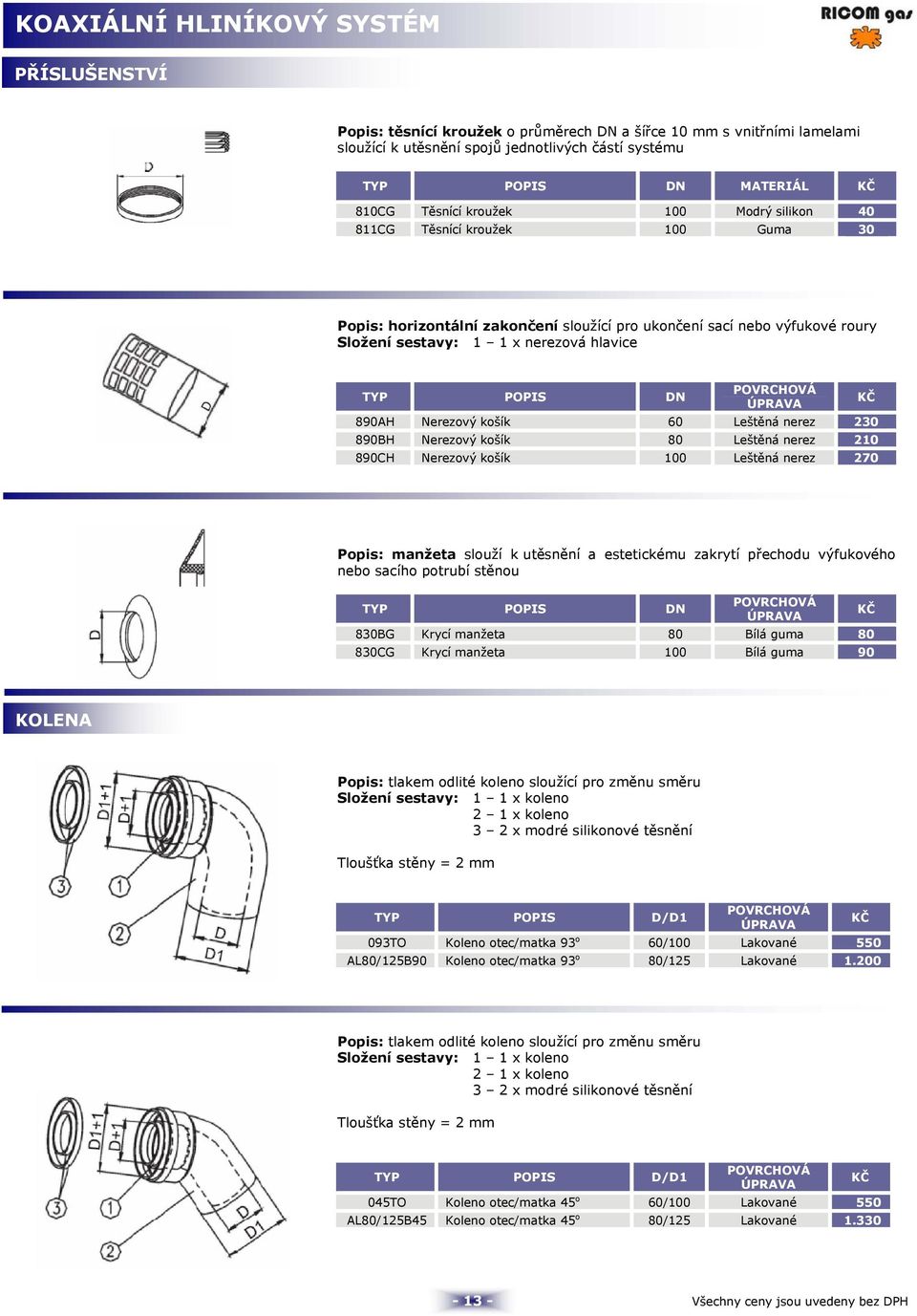

16 KOAXIÁLNÍ HLINÍKOVÝ SYSTÉM PŘÍSLUŠENSTVÍ Popis: těsnící kroužek o průměrech DN a šířce 10 mm s vnitřními lamelami sloužící k utěsnění spojů jednotlivých částí systému MATERIÁL 810CG Těsnící kroužek 100 Modrý silikon CG Těsnící kroužek 100 Guma 30 Popis: horizontální zakončení sloužící pro ukončení sací nebo výfukové roury Složení sestavy: 1 1 x nerezová hlavice 890AH Nerezový košík 60 Leštěná nerez BH Nerezový košík 80 Leštěná nerez CH Nerezový košík 100 Leštěná nerez 270 Popis: manžeta slouží k utěsnění a estetickému zakrytí přechodu výfukového nebo sacího potrubí stěnou 830BG Krycí manžeta 80 Bílá guma CG Krycí manžeta 100 Bílá guma 90 KOLENA Popis: tlakem odlité koleno sloužící pro změnu směru Složení sestavy: 1 1 x koleno 2 1 x koleno 3 2 x modré silikonové těsnění 093TO Koleno otec/matka 93 o 60/100 Lakované 550 AL80/125B90 Koleno otec/matka 93 o 80/125 Lakované Popis: tlakem odlité koleno sloužící pro změnu směru Složení sestavy: 1 1 x koleno 2 1 x koleno 3 2 x modré silikonové těsnění 045TO Koleno otec/matka 45 o 60/100 Lakované 550 AL80/125B45 Koleno otec/matka 45 o 80/125 Lakované

17 KOAXIÁLNÍ HLINÍKOVÝ SYSTÉM PRODLOUŽENÍ Popis: roura délky 0,5 m/1m/2m sloužící k prodloužení vodorovného nebo svislého úseku Složení sestavy: 1 1 x roura (0,5 m / 1 m / 2 m) 2 1 x roura (0,5 m / 1 m / 2 m) 3 2 x modré silikonové těsnění 005T Prodloužení délky 500 mm 60/100 Lakované T Prodloužení délky 1000 mm 60/100 Lakované 600 Popis: roura výfuku a sání s vysekávanými sacími otvory ze spodu trubky D dlouhá 1 m sloužící k vodorovnému vyústění na fasádu. Sací otvory zespodu zabraňují vstupu dešťové vody do spotřebiče. Složení sestavy: 1 1 x roura 2 1 x roura 1 1 x s mercedesem 1 x triangl 012TH Trubka výfuku a sání délky /100 Lakované 790 Popis: roura výfuku a sání s nerezovým košem dlouhá 1 m sloužící k vodorovnému vyústění na fasádu. Složení sestavy:1 1 x roura, 2 1 x roura, 3 1 x nerez košík, 1 x triangl 011TH Trubka sání a výfuk s nerezovým košem 60/100 Lakované 800 REDUKCE Popis: zredukování roury z průměru 70 a 110 mm na průměr 60 a 100 mm sloužící na změnu průměru rour nebo na přímé napojení na spotřebič Složení sestavy: 1 1 x redukce 2 1 x redukce 3 2 x modré silikonové těsnění 460TR Redukce 60/100-80/110 Lakované 490 ROZDĚLOVAČ + ODBOČKA Popis: tento rozdělovač je vhodné použít na spotřebič s vyústěním D 60/100, kde je délka kouřovodu větší než uvádí výrobce pro průměr D60. Odvod spalin se provádí systémem D80 jako i přívod spalovacího vzduchu. Složení sestavy: 1 x rozdělovač 4 x modré silikonové těsnění 422TT Rozdělovač 60/100 Lakované

18 KOAXIÁLNÍ HLINÍKOVÝ SYSTÉM ZACHYTÁVAČ KONDENZÁTU Popis: vložka kondenzátu sloužící k odvodu kondenzátu ze systému. Složení sestavy: 1 x 1 vložka kondenzátu s nátrubkem G1/2 2 x 2 modré silikonové těsnění 417TN Zachycovač kondenzátu s nátrubkem 60/100 Lakované 930 STŘEŠNÍ NÁSTAVEC Popis: střešní zakončení (Meidingerova hlavice) s posuvným límcem sloužící pro vertikální zakončení kouřovodu přes střechu o délce 1 m. Zabraňuje povětrnostním podmínkám (déšť, vítr) ovlivnit chod spotřebiče. Složení sestavy: 1 x 1 vložka kondenzátu s nátrubkem G1/2 2 x 2 modré silikonové těsnění 010TS Střešní nástavec 60/100/135 Lakované KOŠÍK Popis: horizontální ukončení sloužící k zakončení sací a výfukové roury. Složení sestavy: 1-1 x nerez hlavice (plast) 890TH Nerezový košík 60/100 Leštěná nerez 450 TERM08P Plastový košík 80 Plast 110 Nerez Plast KOMÍNOVÁ HLAVICE - NEREZ Popis: horizontální ukončení sloužící k zakončení sací a výfukové roury. Složení sestavy: 1-1 x nerez hlavice Nerez Plast 34075V Komínová hlavice 75 Al, Nerez V Komínová hlavice 80 Nerez 720 ZB80AKPP Komínová hlavice 80 Plast, Černý 780 KONDENZAČNÍ UZÁVĚR Popis: kondenzační uzávěr slouží k uzavření systému z boční nebo spodní strany. Na uzávěru je vypouštěcí otvor (nátrubek) se závitem G1/2 pro připojení odvodu kondenzátu. 452TN Kondenz. uzávěr d=53mm s nátrubkem 60/100 Lakované

19 KOAXIÁLNÍ HLINÍKOVÝ SYSTÉM PRŮCHODKA STŘECHOU Popis: 1. průchodka s plynule nastavitelným úhlem (20 o 40 o ) sklonu střechy s olověným nastavitelným límcem k utěsnění mezi průchodkou a střešní krytinou. Dodává se v plastovém provedení v černé barvě. Průměr otvoru je 125 mm, na který jde protidešťový límec s průměrem D135 mm, který je součástí střešního nástavce (010TS). 2. průchodka pro přechod vodorovnou střechou. Dodává se v plastovém provedení v černé barvě. Průměr otvoru je 125 mm, na který se nasadí protidešťový límec s průměrem 135 mm, který je součástí střešního nástavce (010TS). 800PS Průchodka střechou šikmá 80/125 Al/plast PS Průchodka střechou rovná 80/125 Al 490 SADA KOAXIÁLNÍ (TURBO) HORIZONTÁLNÍ 012TH Sada horizontálního odkouření 60/100 Lakovaná Sada horizontálního odkouření 60/100 Lakovaná TH Sada horizontálního odkouření 60/100 Lakovaná TH Sada horizontálního odkouření 60/100 Lakovaná TH Složení sestavy: Složení sestavy: 1 x prodloužení 1m, 1 x přírubové koleno, 1 x prodloužení 1m, 1 x přírubové koleno, 1 x hlavice, 2 x krycí manžeta 1 x hlavice, 2 x krycí manžeta Použití: Thermona, Dakon, Buderus, Protherm Použití: pro všechny kotle IMMERGAS 663TH 673TH 1 x prodloužení 1 m, 1 x koleno 90 o 1 x prodloužení 1 m, 1 x redukce, 1 x hlavice, 2 x krycí manžeta bez příruby!!! Použití: Junkers KOMÍNEK SVISLÝ Popis: svislý (vertikální komínek) slouží k ukončení komínové vložky Složení sestavy: 1-1 x svislý komínek AL60/100DDHR Svislý komínek - červený 60/100 Lakované AL80/125DDHR Svislý komínek - červený 80/125 Lakované AL60/100DDHS Svislý komínek - černý 60/100 Lakované AL80/125DDHS Svislý komínek - černý 80/125 Lakované AL100/100DDHS Svislý komínek - černý 100/100 Lakované Nadstřešní část 520 mm, spodní část 660 mm, třmen pro uchycení KOAXIÁLNÍ SYSTÉM (HLINÍK PLAST) KOLENO - URČENO PRO KONDENZAČNÍ KOTLE - Popis: koleno sloužící pro změnu směru Složení sestavy: 1 x koleno + těsnění PP60/100B45 Koleno O/M 45 o 60/100 Lakované 920 PP80/125B45 Koleno O/M 45 o 80/125 Lakované

20 KOAXIÁLNÍ SYSTÉM (HLINÍK PLAST) - URČENO PRO KONDENZAČNÍ KOTLE - Popis: koleno sloužící pro změnu směru Složení sestavy: 1 x koleno + těsnění PP60/100B90 Koleno O/M 90 o 60/100 Lakované 920 PP80/125B90 Koleno O/M 90 o 80/125 Lakované REVIZNÍ KOLENO Popis: koleno sloužící pro změnu směru s revizním otvorem Složení sestavy: 1 x revizní koleno + těsnění PP60/100RB Revizní koleno 60/100 Lakované PRODLOUŽENÍ Popis: roura sloužící k prodloužení vodorovného nebo svislého úseku Složení sestavy: 1 x prodloužení + těsnění PP80/125R250 Prodloužení délky 0,25 m 80/125 Lakované 570 PP60/100R500 Prodloužení délky 0,5 m 60/100 Lakované 750 PP80/125R500 Prodloužení délky 0,5 m 80/125 Lakované 725 PP60/100R1000 Prodloužení délky 1 m 60/100 Lakované 980 PP80/125R1000 Prodloužení délky 1 m 80/125 Lakované REVIZNÍ KUS Popis: roura s revizním otvorem sloužící k prodloužení vodorovného nebo svislého úseku Složení sestavy: 1 x revizní kus + těsnění PP60/100RS Revizní kus 60/100 Lakované PP80/125RS Revizní kus 80/125 Lakované T - KUS Popis: T-kus má převážně dvojí použití. 1. slouží jako díl pro odvod kondenzátu z kouřovodu. Díl se umisťuje do paty komína. V těchto případech je vždy nutné t-kus doplnit o revizní uzávěr s odtokem kondenzátu. Sestavu doplňte o odtokovou hlavici a následně ji sveďte do kanalizace. Složení sestavy: 1 x t-kus + těsnění, revizní uzávěr PP60/100TS T-kus 60/100 Lakované PP80/125TS T-kus 80/125 Lakované

21 KOAXIÁLNÍ SYSTÉM (HLINÍK PLAST) PRODLOUŽENÍ S ODVODEM KONDENZÁTU - URČENO PRO KONDENZAČNÍ KOTLE - Popis: slouží k prodloužení vodorovného nebo svislého směru s následným odvodem kondenzátu Složení sestavy: 1 x prodloužení + těsnění PP80/125KA100 Prodloužení s odvodem kondenzátu 80/125 Lakované 720 KOMÍNEK SVISLÝ Popis: slouží k ukončení komínové vložky Složení sestavy: 1 x komínek Nadstřešní část 520 mm, spodní část 660 mm Třmen pro uchycení PP60/100DDBR Komínek svislý - červený 60/100 Lakované PP80/125DDBR Komínek svislý - červený 80/125 Lakované PP60/100DDBS Komínek svislý - černý 60/100 Lakované PP80/125DDBS Komínek svislý - černý 80/125 Lakované UKONČOVACÍ KRYT KOMÍNU Popis: slouží k zakrytí komínového tělesa a zároveň odvádí spaliny z komínové vložky. Pod límcem je umožněn přístup vzduchu do komínového tělesa. Složení sestavy: 1 x ukončovací kryt komínu MATERIÁL ZB80SCHA Ukončovací kryt komínu 80 Plast ZB100SCHA Ukončovací kryt komínu 100 Plast PRŮCHODKA STŘECHOU Popis: slouží k přechodu komínové vložky skrz střechu (úhel o ) Složení sestavy: 1 x průchodka střechou MATERIÁL ZB125UBPR Průchodka střechou-červená 125 Plast 805 ZB125UBPS Průchodka střechou-černá 125 Plast 805 LEGENDA HORIZONTÁLNÍ ODKOUŘENÍ KOAXIÁLNÍ Popis: slouží k odvodu spalin a přívodu vzduchu skrz obvodovou stěnu Složení sestavy: 1 x odkouření zakončené mřížkou na výdechu MATERIÁL PP80125WD Horizontální odkouření 80/125 Al/Plast
