1 Odkouření kaskád kondenzačních kotlů Obsah Stránka Odkouření kaskád DN 125, do 3x 50 kw, přetlak Odkouření kaskád DN 160, do 2x 100 kw, podtlak Odkouření kaskád DN 200, do 3x 70 kw, podtlak Odkouření kaskád DN 250, do 4x 100 kw, podtlak Odkouření kaskád DN , do 8x 100 kw, přetlak Technický ceník Junkers Bosch 2018/

2 Odkouření DN 125 do výkonu 3x 50 kw, přetlak Odkouření v komínové šachtě Odkouření vedené na fasádě Rozměry šachty: B = 400 mm (doporučený rozměr kvůli rozměrům krytu šachty) X min = 205 mm (bez revizního kusu) X min = 300 mm (s revizním kusem) X max = 330 mm Ve svislé i vodorovné části vedení spalin je při provozu přetlak, použité kondenzační kotle musí mít zabudovanou spalinovou klapku. Kotle jsou jako "B" přístroje, do místa instalace je nutné dodat příslušné množství vzduchu. Pokud jsou potřeba jiné délkové rozsahy, případně jiné uspořádání, je nutné provést kontrolu příslušných délek vedení spalin přesným výpočtem zodpovědnou autorizovanou osobou. Kotle do výkonu Lmax L1max L5 [m] 2 x 30 kw, 3 x 30 kw, 2 x 42 kw 30 m 5 m 0,62-0,75 3x ZBR 42-3A 28 m 5 m 0,62-0,75 Kotle Condens Lmax 2x, 3x (20/30/40 kw), 2x 50 kw 50 m 3x 50 kw (4x 40 kw) 30 m (22 m) Příslušenství k odkouření DN 125 pro kaskádu do výkonu 3x 50 kw, přetlak AZB 700/ Zákl. sada pro kaskádu 2 přístrojů s odtahem do strany, 125 mm, PP (včetně AZB 720/1, sifonu, prodloužení - 0,5 m,...), DN80/125 AZB 701/ Rozšíření základní sady AZB 700/1 o další přístroj, 125 mm (pro kaskádu), PP, DN80/ , ,- AZB 702/ Sada pro vedení odtahu v šachtě, DN125, PP (pro kaskádu) 8.900, Technický ceník Junkers Bosch 2018/4

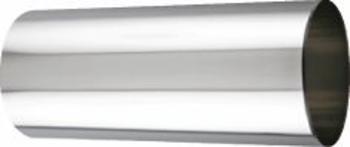

3 Příslušenství k odkouření DN 125 pro kaskádu do výkonu 3x 50 kw, přetlak AZB Sada odkouření na fasádu (pro kaskádu), nerez ,- AZB Stěnový průchod 500 mm pro DN 125, pro AZB 1331, nerez 3.600,- AZB Prodloužení 500 mm, (125/185), nerez 2.600,- AZB Prodloužení mm, (125/185), nerez 4.200,- AZB Koleno 45 pro trubky nerez (125/185) 3.100,- AZB Průchodka šikmou střechou k prodloužení nerez ,- AZB Koncovka prodloužení nerez (125/185), nutno doplnit AZB 1056 AZB Objímka pro koncovku prodloužení nerez (125/185), nutno k dílu AZB 1049 AZB Držák odkouření na fasádu, 185 mm 2.600, , ,- AZB 713/ Vymezovač odstupu, DN125, PP (4 kusy) 520,- AZB 718/ Prodloužení 1000 mm, DN125, PP 720,- AZB 719/ Koleno 15, DN125, PP 830,- AZB 720/ Revizní T-kus 90, DN125, PP 1.240,- AZB Revizní T-kus, (125/185), PP pro nerez 5.700,- AZB 724/ Koleno 30, DN125, PP 830,- Technický ceník Junkers Bosch 2018/

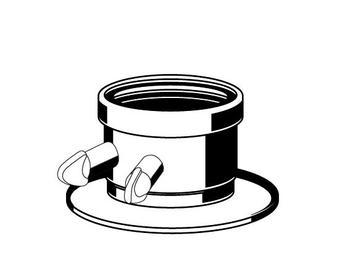

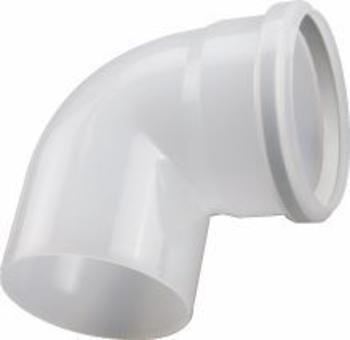

4 Příslušenství k odkouření DN 125 pro kaskádu do výkonu 3x 50 kw, přetlak AZB Prodloužení 500 mm, DN 125, PP 720,- AZB Prodloužení 2000 mm, DN 125, PP 1.400,- AZB Adaptér s měřícími body, DN80/ ,- AZB Koleno 90, DN125, PP 830,- AZB Koleno 45, DN125, PP 830, Technický ceník Junkers Bosch 2018/4

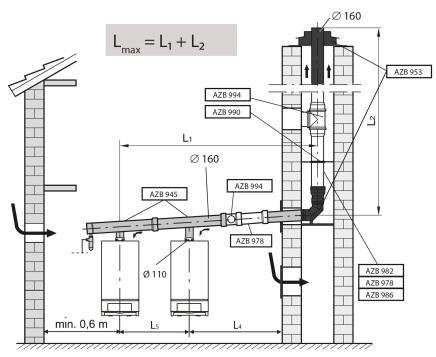

5 Odkouření DN 160 do výkonu 2x 100 kw, podtlak Odkouření v komínové šachtě Provoz ve svislé části vedení spalin je v přirozeném tahu Odkouření vedené na fasádě Pokud jsou potřeba jiné délkové rozsahy, případně jiné uspořádání, je nutné provést kontrolu příslušných délek vedení spalin přesným výpočtem zodpovědnou autorizovanou osobou. Kotelna je v "B" provozu, nutno zajistit dostatek vzduchu. Min. rozměry šachty (informativně): 210 mm 200 x 220 mm Kotle typu L max [m] L min [m] L [m] L [m] Výkon [kw] x ZBR ,53-1,0 0,65-2, x ZBR x ZBR ,53-1,0 0,65-2, x ZBR ,53-1,0 0,62-2,0 196 Příslušenství k odkouření DN 160 pro kaskádu do výkonu 2x 100 kw, podtlak AZB Zákl. sada pro kaskádu 2 přístrojů s odtahem do strany, 160 mm, PP ,- AZB Sada odkouření na fasádu 160/225 mm (pro kaskádu), nerez AZB Sada pro vedení odtahu v šachtě DN160 (pro kaskádu), PP , ,- AZB Koleno 15 DN160, PP 1.030,- AZB Koleno 30 DN160, PP 940,- Technický ceník Junkers Bosch 2018/

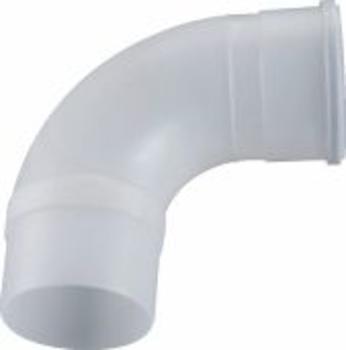

6 Příslušenství k odkouření DN 160 pro kaskádu do výkonu 2x 100 kw, podtlak AZB Koleno DN160, 45 PP 620,- AZB Koleno DN160, 90 PP 720,- AZB Prodloužení DN160, 500mm PP 720,- AZB Prodloužení DN160, 1000 mm PP 1.030,- AZB Prodloužení DN160, 2000mm PP 1.500,- AZB Vymezovač DN160, (4 ks), PP 1.000,- AZB T-kus s revizním otvorem DN160, 90 PP 1.800,- AZB Revizní koleno 87, DN160, PP 2.800,- AZB Prodloužení 500 mm, 160/225 mm, nerez 3.100,- AZB Prodloužení 1000 mm, 160/225 mm, nerez 4.200,- AZB Revizní koleno 45, 160/225 mm, nerez 3.600,- AZB Trubka odkouření s revizním otvorem, 160/225 mm, nerez 7.300,- AZB Nástěnný držák 160/225 mm, nerez 3.300,- Záslepka Záslepka 110/160 mm, PP 920, Technický ceník Junkers Bosch 2018/4

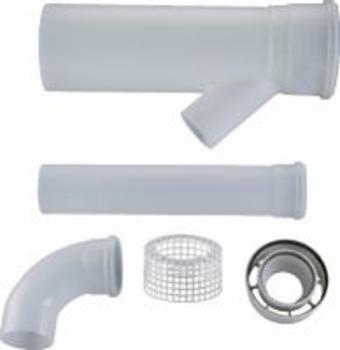

7 Odkouření DN 200 do výkonu 3x 70 kw, podtlak Odkouření v komínové šachtě Odkouření vedené na fasádě Provoz ve svislé části vedení spalin je v přirozeném tahu Pokud jsou potřeba jiné délkové rozsahy, případně jiné uspořádání, je nutné provést kontrolu příslušných délek vedení spalin přesným výpočtem zodpovědnou autorizovanou osobou. Kotelna je v "B" provozu, nutno zajistit dostatek vzduchu. Min. rozměry šachty (informativně): 260 mm 250x250 mm Kotle typu L max [m] L min [m] L min [m] L min [m] Výkon [kw] x ZBR ,53-1,0 0,65-2, x ZBR x ZBR ,53-1,0 0,65-2, x ZBR ,53-1,0 0,65-2, x ZBR ,53-1,0 0,65-2,0 195 Příslušenství k odkouření DN 200 pro kaskádu do výkonu 3x 70 kw, podtlak AZB Zákl. sada pro kaskádu 2 přístrojů s odtahem do strany, 200 mm, PP AZB Rozšíření základní sady AZB 946 o další přístroj, DN200, PP , ,- AZB Sada odkouření (pro kaskádu) na fasádu, 200/300 mm svislá, nerez AZB Sada pro vedení odtahu v šachtě, DN200, PP (pro kaskádu) , ,- Technický ceník Junkers Bosch 2018/

8 Příslušenství k odkouření DN 200 pro kaskádu do výkonu 3x 70 kw, podtlak AZB Prodloužení 500 mm, 200/300 mm, nerez 4.700,- AZB Prodloužení mm, 200/300 mm, nerez 6.800,- AZB Držák odkouření na fasádu, DN 300 mm 3.600,- AZB Vymezovač odstupu, DN200, PP 1.030,- AZB Prodloužení 500 mm, DN200, PP 2.000,- AZB Prodloužení 1000 mm, DN200, PP 2.600,- AZB Prodloužení 2000 mm, DN200, PP 3.600,- AZB Revizní trubka, DN200, PP 5.200,- AZB Trubka odkouření s revizním otvorem, 200/300 mm, nerez ,- AZB Koleno 30, DN200, PP 3.300,- AZB Koleno 90, DN200, PP 4.200,- AZB Koleno 45, DN200, PP 3.600,- Záslepka Záslepka 110/160 mm, PP 920, Technický ceník Junkers Bosch 2018/4

9 Odkouření DN 250 do výkonu 4x 100 kw, podtlak Odkouření v komínové šachtě Odkouření vedené na fasádě Provoz ve svislé části vedení spalin je v přirozeném tahu Pokud jsou potřeba jiné délkové rozsahy, případně jiné uspořádání, je nutné provést kontrolu příslušných délek vedení spalin přesným výpočtem zodpovědnou autorizovanou osobou. Kotelna je v "B" provozu, nutno zajistit dostatek vzduchu. Min. rozměry šachty (informativně): 330 mm 310 x 310 mm Kotle typu L max [m] L min [m] L min [m] L min [m] Výkon [kw] xZBR xZBR ,5 0,53-1,0 0,65-2, xZBR xZBR ,5 0,53-1,0 0,65-2, xZBR ,5 0,53-1,0 0,65-2, xZBR ,53-1,0 0,65-2, xZBR xZBR ,53-1,0 0,65-2, xZBR xZBR ,53-1,0 0,65-2, xZBR xZBR ,53-1,0 0,65-2, xZBR ,53-1,0 0,65-2,0 392 Příslušenství k odkouření DN 250 pro kaskádu do výkonu 4x 100 kw, podtlak AZB AZB Zákl. sada pro kaskádu 2 přístrojů s odtahem do strany, 250 mm, PP Rozšíření základní sady AZB 947 o další přístroj, DN250, PP , ,- AZB Sada odkouření (pro kaskádu) na fasádu 250/350 mm svislá, nerez AZB Sada pro vedení odtahu v šachtě, DN250, PP (pro kaskádu) , ,- AZB Prodloužení 500 mm, 250/350 mm, nerez 5.200,- Technický ceník Junkers Bosch 2018/

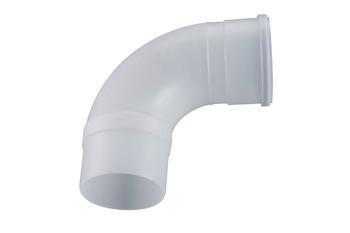

10 Příslušenství k odkouření DN 250 pro kaskádu do výkonu 4x 100 kw, podtlak AZB Držák odkouření na fasádu, DN ,- AZB Vymezovač odstupu, DN ,- AZB Prodloužení 500 mm, DN250, PP 2.600,- AZB Prodloužení 1000 mm, DN250, PP 3.100,- AZB Prodloužení 2000 mm, DN250, PP 4.800,- AZB Revizní trubka, DN250, PP 6.300,- AZB Trubka odkouření s revizním otvorem, 250/350 mm, nerez ,- AZB Koleno 30, DN250, PP 4.200,- AZB Koleno 90, DN250, PP 5.700,- AZB Koleno 45, DN250, PP 4.700,- Záslepka Záslepka 110/160 mm, PP 920, Technický ceník Junkers Bosch 2018/4

11 Odkouření DN do výkonu 8x100 kw, přetlak Přetlakové odkouření v komínové šachtě Odkouření vedené na fasádě 1 Základní sada pro kaskádu 2 přístrojů s přetlakem, Ø DN, PP 2 Rozšíření základní sady o další přístroj, Ø DN, PP 3 Sada pro vedení odtahu v šachtě, Ø DN, PP 4 Prodloužení, Ø DN, PP 5 Revizní trubka, Ø DN, PP 6 Vymezovač odstupu, Ø DN, PP Rozměry šachty jsou dle použitého Ø DN. Ve svislé i vodorovné části vedení spalin je při provozu přetlak. Spalinové klapky jsou součástí vodorovného přetlakového příslušenství vedení spalin. Kotelna je v "B" provozu, nutno zajistit dostatek vzduchu. 11 Sada odkouření (pro kaskádu) na fasádu, Ø DN, nerez 12 Prodloužení, Ø DN, nerez 13 Držák odkouření na fasádu, Ø DN, nerez 14 Trubka odkouření s revizním otvorem, Ø DN, nerez 15 Koncový díl odkouření, Ø DN, nerez Pokud jsou potřeba jiné délkové rozsahy, případně jiné uspořádání, je nutné provést kontrolu příslušných Ø DN a délek vedení spalin přesným výpočtem zodpovědnou autorizovanou osobou. (délky v m) Ø DN 125 Ø DN 160 Ø DN 200 Ø DN kotle 3 kotle 4 kotle 5 kotlů 6 kotlů 7 kotlů 8 kotlů 70kW 100kW 70kW 100kW 70kW 100kW 70kW 100kW 70kW 100kW 70kW 100kW 70kW 100kW Příslušný Ø DN sběrného potrubí se určí dle počtu kotlů v kaskádě, jejich výkonu a potřebné délky (kterou je nutné zajistit na stavbě), dle horní tabulky. Potřebné díly na vedení spalin se budou vybírat dle tohoto Ø DN. Vodorovná část sběrač vedení spalin se skládá ze "Základní sady pro kaskádu 2 přístrojů v přetlaku" a potřebného počtu "Rozšíření základní sady o další přístroj" v příslušném Ø DN (v obrázku pozice 1 a 2 a z tabulky na příslušenství pro přetlakový provoz na následující straně). Ostatní díly vedení odtahu spalin (v obrázku pozice 3 až 6 pro PP díly a provedení a nebo pozice 11 až 15 pro nerez provedení na fasádu), se vybírají dle zvoleného Ø DN z tabulek příslušenství v předchozích kapitolách. Technický ceník Junkers Bosch 2018/

12 Příslušenství pro odkouření DN pro kaskádu do výkonu 8x100 kw, přetlak AZB 125/ Rozšíření základní sady AZB 125 o další přístroj, 125 mm, PP AZB Zákl. sada pro kaskádu 2 přístrojů v přetlaku, 125 mm, PP , ,- AZB 160/ Rozšíření základní sady AZB 160 o další přístroj, 160 mm, PP AZB Zákl. sada pro kaskádu 2 přístrojů v přetlaku, 160 mm, PP , ,- AZB 200/ Rozšíření základní sady AZB 200 o další přístroj, 200 mm, PP AZB Zákl. sada pro kaskádu 2 přístrojů v přetlaku, 200 mm, PP , ,- AZB 250/ Rozšíření základní sady AZB 250 o další přístroj, 250 mm, PP AZB Zákl. sada pro kaskádu 2 přístrojů v přetlaku, 250 mm, PP , ,- Záslepka Záslepka 110/160 mm, PP 920, Technický ceník Junkers Bosch 2018/4
