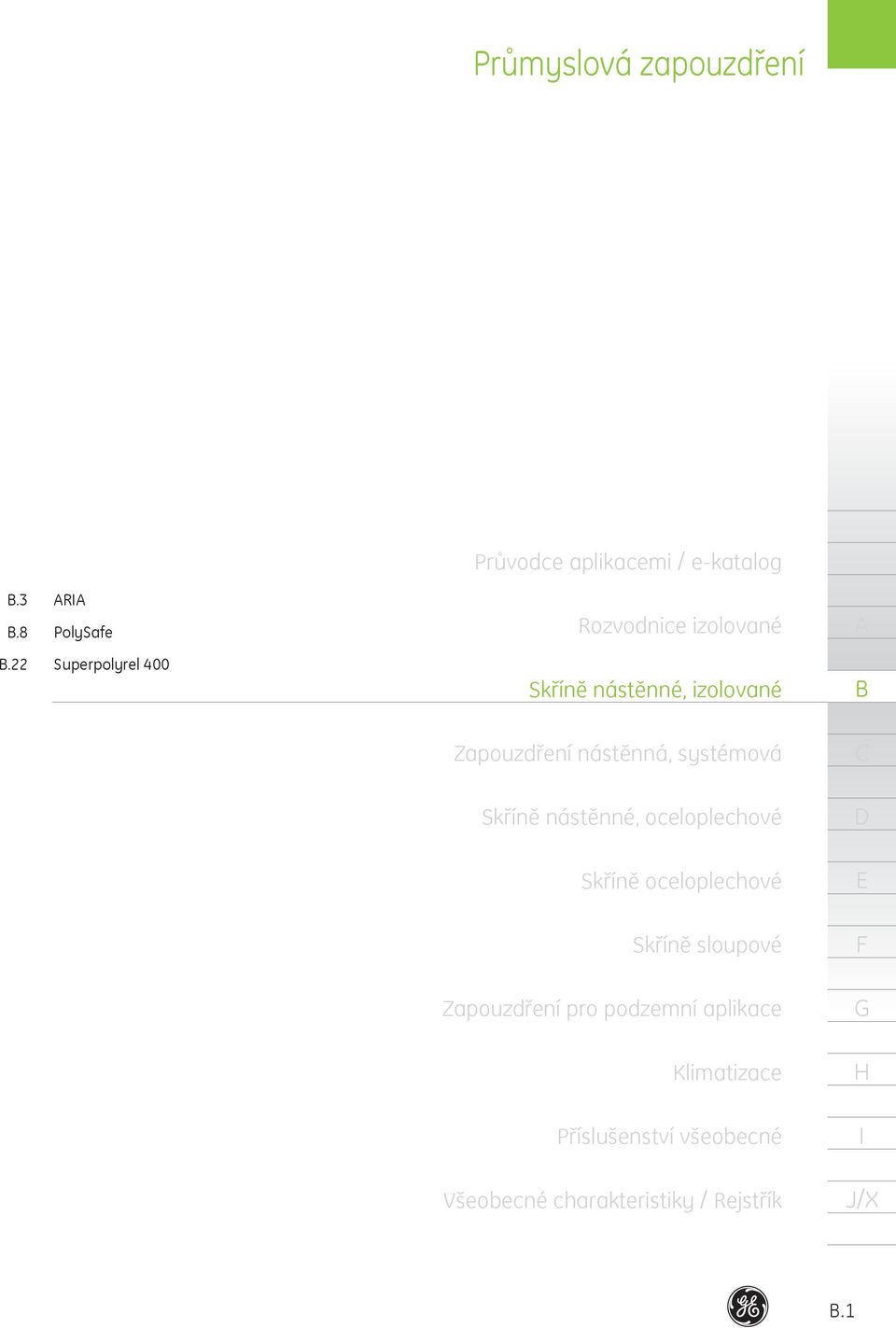

1 Průmyslová zapouzdření Průvodce aplikacemi / ekatalog.3.8 R PolySafe Rozvodnice izolované.22 Superpolyrel 400 Skříně nástěnné, izolované Zapouzdření nástěnná, systémová Skříně nástěnné, oceloplechové Skříně oceloplechové Skříně sloupové Zapouzdření pro podzemní aplikace Klimatizace Příslušenství všeobecné Všeobecné charakteristiky / Rejstřík.1

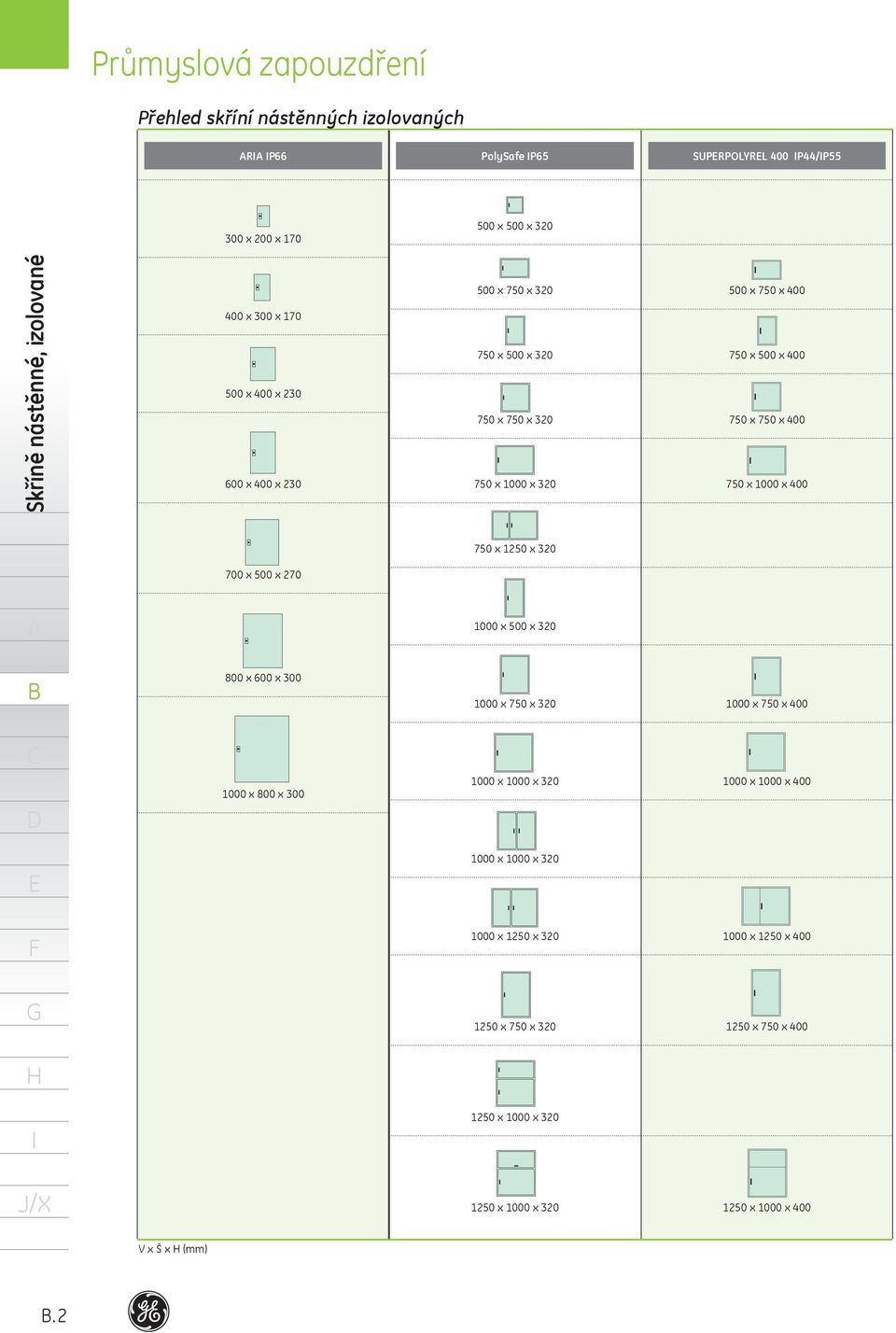

2 Průmyslová zapouzdření Přehled skříní nástěnných izolovaných R P66 PolySafe P65 SUPRPOLYRL 400 P44/P x 200 x x 500 x 320 Skříně nástěnné, izolované 400 x 300 x x 400 x x 400 x x 750 x x 500 x x 750 x x 1000 x x 750 x x 500 x x 750 x x 1000 x x 1250 x x 500 x x 500 x x 600 x x 750 x x 750 x x 800 x x 1000 x x 1000 x x 1000 x x 1250 x x 1250 x x 750 x x 750 x x 1000 x x 1000 x x 1000 x 400 V x Š x (mm).2

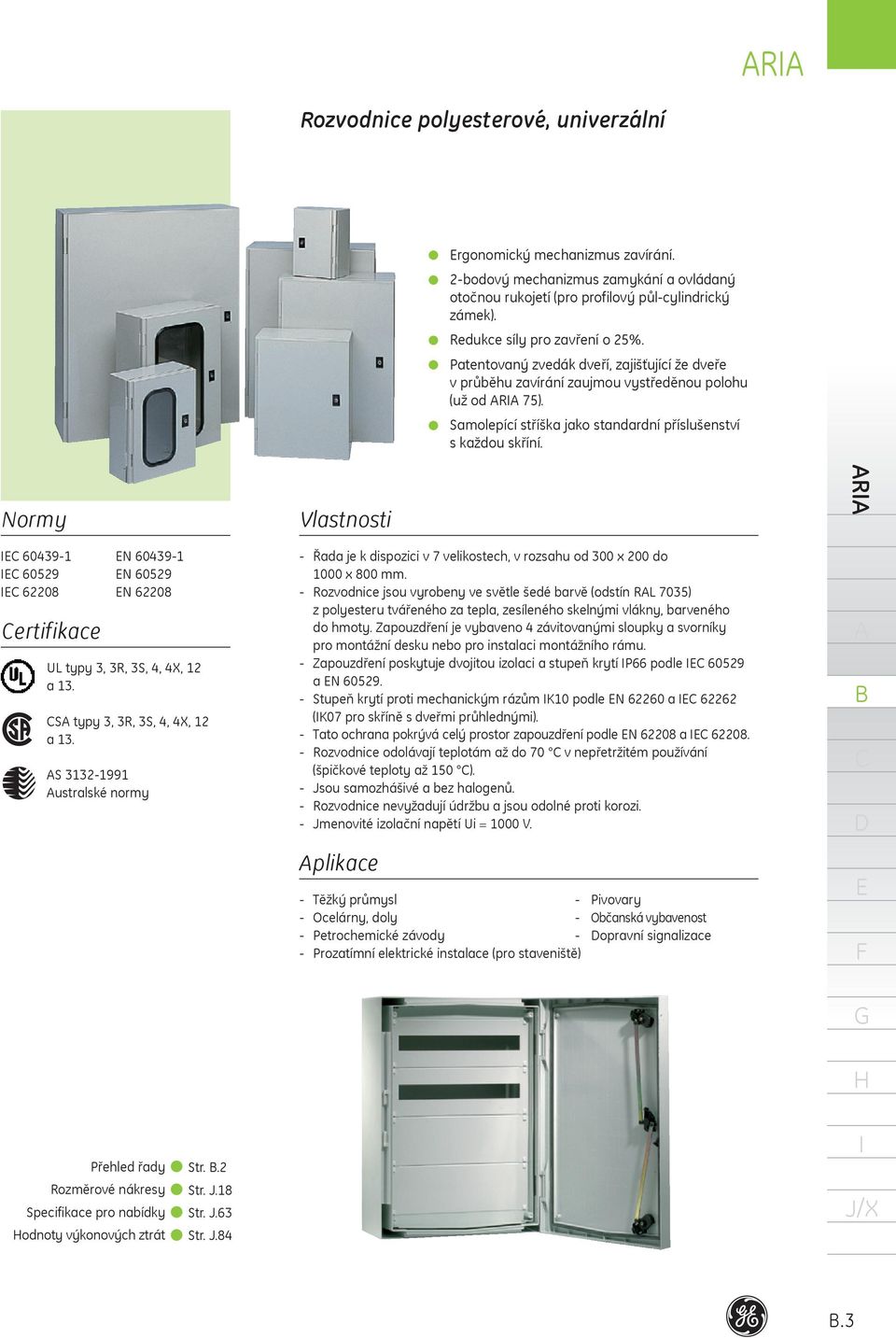

3 R Rozvodnice polyesterové, univerzální rgonomický mechanizmus zavírání. 2bodový mechanizmus zamykání a ovládaný otočnou rukojetí (pro profilový půlcylindrický zámek). Redukce síly pro zavření o 25%. Patentovaný zvedák dveří, zajišťující že dveře v průběhu zavírání zaujmou vystředěnou polohu (už od R 75). Samolepící stříška jako standardní příslušenství s každou skříní. Normy Vlastnosti R N N N ertifikace UL typy 3, 3R, 3S, 4, 4X, 12 a 13. S typy 3, 3R, 3S, 4, 4X, 12 a 13. S ustralské normy Řada je k dispozici v 7 velikostech, v rozsahu od 300 x 200 do 1000 x 800 mm. Rozvodnice jsou vyrobeny ve světle šedé barvě (odstín RL 7035) z polyesteru tvářeného za tepla, zesíleného skelnými vlákny, barveného do hmoty. Zapouzdření je vybaveno 4 závitovanými sloupky a svorníky pro montážní desku nebo pro instalaci montážního rámu. Zapouzdření poskytuje dvojitou izolaci a stupeň krytí P66 podle a N Stupeň krytí proti mechanickým rázům K10 podle N a (K07 pro skříně s dveřmi průhlednými). Tato ochrana pokrývá celý prostor zapouzdření podle N a Rozvodnice odolávají teplotám až do 70 v nepřetržitém používání (špičkové teploty až 150 ). Jsou samozhášivé a bez halogenů. Rozvodnice nevyžadují údržbu a jsou odolné proti korozi. Jmenovité izolační napětí Ui = 1000 V. plikace Těžký průmysl Pivovary Ocelárny, doly Občanská vybavenost Petrochemické závody opravní signalizace Prozatímní elektrické instalace (pro staveniště) Přehled řady Rozměrové nákresy Specifikace pro nabídky odnoty výkonových ztrát Str..2 Str. J.18 Str. J.63 Str. J.84.3

4 R Rozvodnice polyesterové, univerzální Skříně nástěnné, izolované Rozvodnice P66 K10 S dvojhrotovým zámkem 3 mm S dvojhrotovým zámkem 3 mm S rukojetí Rozvodnice s dveřmi proskleným P66 K07 S dvojhrotovým zámkem 3 mm S dvojhrotovým zámkem 3 mm Typ V x Š x V x Š x R x 200 x bod. zavírání R x 300 x bod. zavírání bod. zavírání bod. zavírání 400 x 300 x bod. zavírání bod. zavírání R x 400 x bod. zavírání bod. zavírání bod. zavírání 500 x 400 x bod. zavírání bod. zavírání R x 400 x bod. zavírání bod. zavírání bod. zavírání 600 x 400 x bod. zavírání bod. zavírání esky montážní V x Š 250 x x x x 350 Pertinax 5 mm Plech žárově pozinkovaný 2 mm Plech děrovaný 1,5 mm Rám montážní Řady Moduly Lišty pro svorkovnicové bloky Použitelná místa pro svorkovnici esky krycí celoplošné Plné S otvory pro Nlištové vybavení S otvorem pro desky krycí jednořadové Počet desek krycích jednořadových na plné osazení esky krycí jednořadové (PV) P20 Plné S otvorem pro Nlištové vybavení. V x Š 150 x (*) (*) 150 x x (**) (**) Moduly alení: 1 ks. (*) a (**): viz. str..6.4

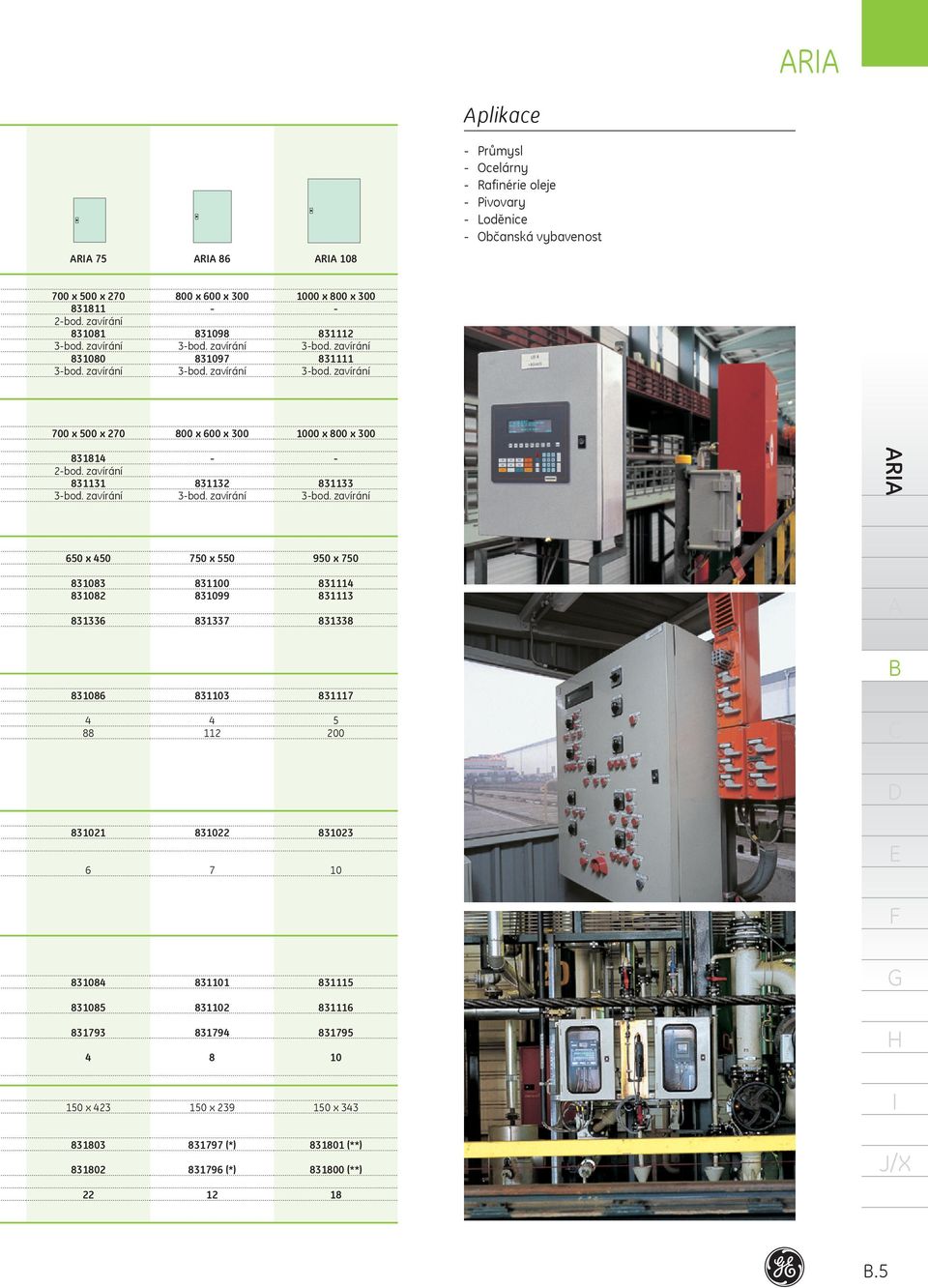

5 R plikace Průmysl Ocelárny Rafinérie oleje Pivovary Loděnice Občanská vybavenost R 75 R 86 R x 500 x bod. zavírání bod. zavírání bod. zavírání 800 x 600 x bod. zavírání bod. zavírání 1000 x 800 x bod. zavírání bod. zavírání 700 x 500 x x 600 x x 800 x bod. zavírání bod. zavírání bod. zavírání bod. zavírání R 650 x x x x x x (*) (*) (**) (**)

6 R Skříně nástěnné, izolované O 1 O 2 O 3 O 4 O 5 O 6 Plášť zapouzdření v jednom celku. Vyjímatelné dveře: s levotočivými nebo pravotočivými panty. Mírně zaoblené štěrbiny pro těsnění zamezující. průniku stojaté vody. Připevňovací místa na vnitřní straně dveří. eska krycí: polyester RL 7035, s panty, nezávislá, reverzibilní, plombovatelná, s připevněním na zaklapnutí. Tříbodový systém uzavírání s jedním zámkem Výměnné zámky. O 7 O 8 O 9 O 10 O 11 Samostatná lišta pro svorkovnicové bloky. Rám montážní: vyjímatelný, owiercona, zesílený Nlištami. Vestavěné panty. Otevírání dveří do 180. eska montážní: kovová, pertinaxová, děrovaná. Závěsy pro přímé připevnění na stěnu z umělé hmoty nebo z nerez oceli. esky krycí celoplošné s výřezem pro individuální modulové krycí desky Rám podpěrný Pro R 75 a R Pro zapouzdření pro provizorní připojení R 43 eska krycí jednořadá R 86 Rozvodnice R 43 a 86 (*) stejně tak R 64 a 108 (**) obsahují stejné individuální modulové krycí desky (plné a s výřezem). Viz. str..4..6

7 R Příslušenství Závěsy pro připevnění Sada 4 závěsů pro připevnění. 304 nerez ocel. Pásek označovací m Samolepící Sada 4 závěsů pro připevnění z polyamidu Kapsa na dokumentaci N 4 Š x V = 325 x 180 mm N 5 Š x V = 155 x 225 mm ržáky pantové Sada 2 držáků pantů pro desky krycí. Zámky Výměnné ( včetně 1 klíče). Matice Pro montážní desky děrované M4 M R 3 mm 8 mm Rukojeti Rukojeť nulová mm Rukojeť se zámkem a 2 klíči V mm Jiné zámky na vyžádání. Svorkovnice připojovací 6 x 10 mm x 16 mm Rukojeť se zámkem a 2 klíči Rukojeť se zámkem a 2 klíči Rukojeť se zámkem a 2 klíči 455. k zaklapnutí na tyč 12 x 2 mm ázová černá Rukojeť pro profilový půlcylindrický Zemnící zelená Nulová modrá zámek. Rukojeť pro visací zámek Záslepka Pro 4 moduly. Pro 4 moduly Mřížky ventilační Sada 2 ventilačních mřížek. Vrtání Ø 34,9 mm..7

8 PolySafe Rozvodnice polyesterové, víceúčelové Skříně nástěnné, izolované Normy Vlastnosti rgonomický mechanizmus zavírání Redukce síly pro zavření o 25% Patentovaný zvedák dveří, zajišťující že dveře v průběhu zavírání zaujmou vystředěnou polohu (pro větší rozměry) N N N ertifikace Rozvodnice s 1 dveřmi: typy 3, 3R, 3S, 4, 4X, 12, 12K a 13 Rozvodnice se 2 dveřmi: typy 3, 3R, 3S, 4, 4X, 12, 12K a 13 Rozvodnice spojované: typy 3, 3R, 3S, 12, 12K a 13 Okolní podmínky Vnitřní a venkovní stacionární použití, zahrnující: arktické podmínky pod 50, nadměrné horko nad +150 a nadměrná nadmořská výška 2000 m. Podzemní instalace. Vhodné pro agresivní a mořské nebo korosivní prostředí. 14 standardních rozměrů (od 500 x 500 až do 1250 x 1000 mm) v jedné hloubce 320 mm. Rozvodnice jsou standardně smontované ve výrobním závodě (prázdné nebo vybavené). Vysoký stupeň krytí P65 K10 (20 J) podle a N a (P55 K07 pro skříně s dveřmi průhlednými). Tento stupeň ochrany pokrývá celý objem zapouzdření podle N a Materiál: samozhášivý, za tepla tvářený, bez halogenů, polyester zesílený skelným vláknem (přátelský ke svému okolí). arva: šedá RL 7035, barveno do hmoty. Zapouzdření navržené pro montáž na stěnu, stojící na podlaze a pro montáž na sloup. Možnost spojování skříní na výšku, šířku i hloubku. vojitá izolace veře s 5ti bodovým uzavíracím mechanismem. Možné provedení jako sloupová skříň. Jmenovité izolační napětí Ui = 1000 V. Odolné proti korozi a nevyžadující údržbu. Snadno recyklovatelné: nemají zalisované žádné kovové díly. Přehled řady Rozměrové nákresy Specifikace pro nabídky odnoty výkonových ztrát Str..2 Str. J.20 Str. J.64 Str. J.86.8

9 PolySafe PolySafe plikace Ve sféře komerční Pro volný čas (tržnice, tábořiště, přístaviště sportovních lodí, zábavní parky), čerpací stanice, myčky aut, samoobslužné prádelny, čistírny, provozní zapouzdření pro staveniště,. Ve sféře průmyslu Loděnice, doly, automobilový průmysl, papírny a celulozky, průmysl potravin a nápojů, petrochemický, těžký průmysl, transformovny, monitorovací systémy, Ve sféře služeb Úpravny vody, řízení odpadového hospodářství, telekomunikace, systémy dopravní signalizace, řízení dopravy, veřejná doprava, rozvod energie (elektřiny, plynu, vody), kabelová televize (TV), veřejné osvětlení, železnice,..9

10 PolySafe Stříška pro venkovní použití Vzhledem ke krytí P65 není nutná. Možnost ventilace skrz výřezy v horním panelu a ventilačními mřížkami. v bočnicích (k zabránění kondenzace) V případě ventilace je stupeň krytí P44 / P54. Jemný dekor na vnitřku horního panelu, který označuje výřezy a připevňovací body. Skříně nástěnné, izolované Konzoly montážní na stěnu Nejsou nutné montážní šrouby. Mohou být montovány vertikálně nebo horizontálně. Panel zadní Součástí hlavní konstrukce. Má bezešvou horní stranu. ez vložek. Těsnění PUR přímo vstřikované a rozhodující pro vysoký stupeň krytí P65. Těsnění neoprenové Předtvarované a předmontované. očnice Vestavěné do stropu a do dna. Zajišťují velmi tuhou a stabilní konstrukci. Rám montážní Pro všechny 4 šířky v provedení l se standardními horizontálními profily z l. U všech velikostí je možné nastavení do hloubky. Nabízí kompletní řešení (není nutné další řezání)..10 Rám montážní na podlahu Základna v polyesteru (výška 65 mm): Pro ukotvení skříně k podlaze. Jemný dekor na vnitřní straně spodku skříně, který označuje výřez a připevňovací body pro ukotvení. esky montážní Plech 2 mm. Pertinax 5 mm. Plech 2 mm perforovaný. Připevňované (pomocí skrytých šroubů) i stavitelné co do hloubky pro všechny velikosti.

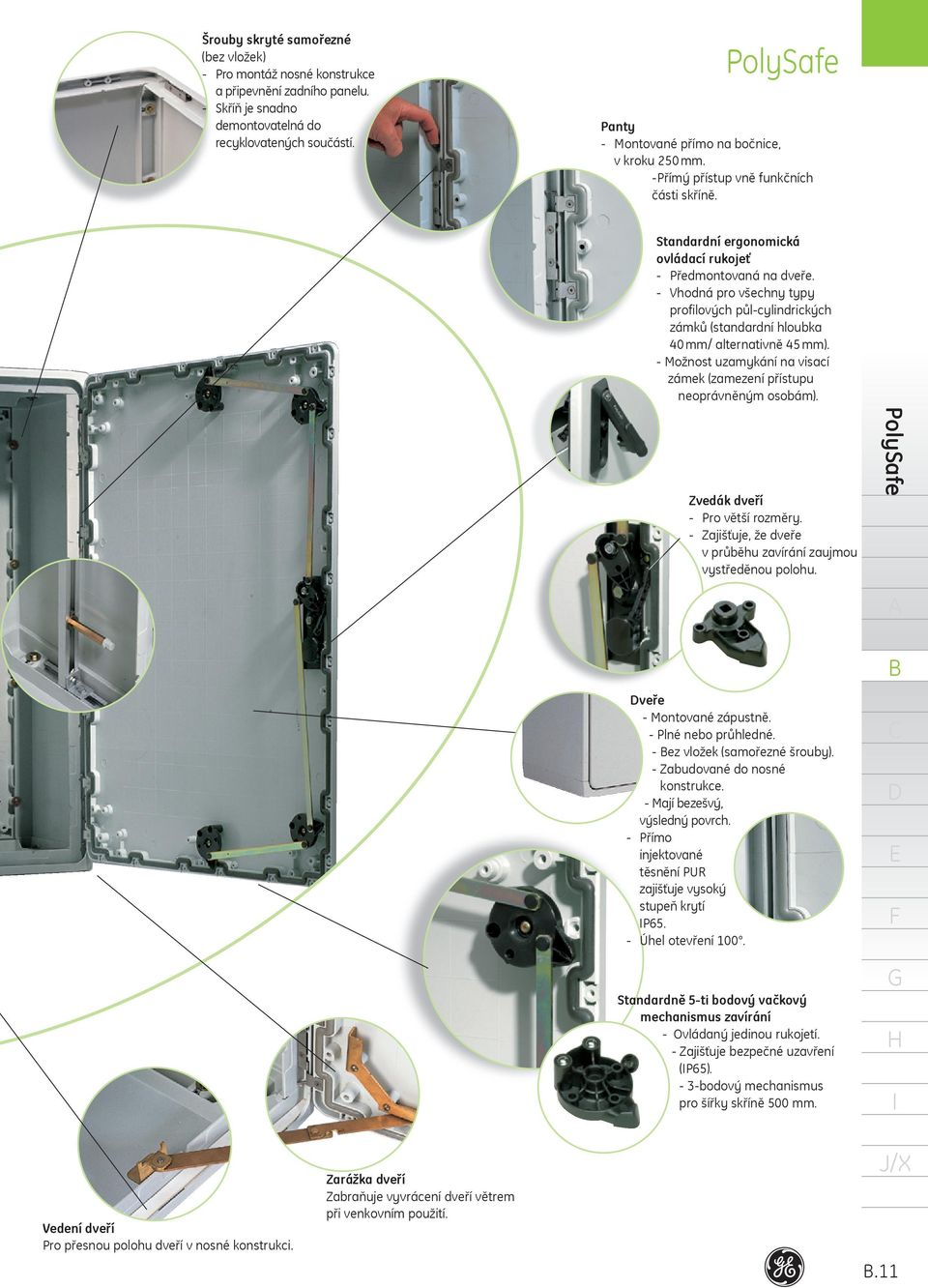

11 Šrouby skryté samořezné (bez vložek) Pro montáž nosné konstrukce a připevnění zadního panelu. Skříň je snadno demontovatelná do recyklovatených součástí. PolySafe Panty Montované přímo na bočnice, v kroku 250 mm. Přímý přístup vně funkčních části skříně. Standardní ergonomická ovládací rukojeť Předmontovaná na dveře. Vhodná pro všechny typy profilových půlcylindrických zámků (standardní hloubka 40 mm/ alternativně 45 mm). Možnost uzamykání na visací zámek (zamezení přístupu neoprávněným osobám). Zvedák dveří Pro větší rozměry. Zajišťuje, že dveře v průběhu zavírání zaujmou vystředěnou polohu. PolySafe veře Montované zápustně. Plné nebo průhledné. ez vložek (samořezné šrouby). Zabudované do nosné konstrukce. Mají bezešvý, výsledný povrch. Přímo injektované těsnění PUR zajišťuje vysoký stupeň krytí P65. Úhel otevření 100. Standardně 5ti bodový vačkový mechanismus zavírání Ovládaný jedinou rukojetí. Zajišťuje bezpečné uzavření (P65). 3bodový mechanismus pro šířky skříně 500 mm. Vedení dveří Pro přesnou polohu dveří v nosné konstrukci. Zarážka dveří Zabraňuje vyvrácení dveří větrem při venkovním použití..11

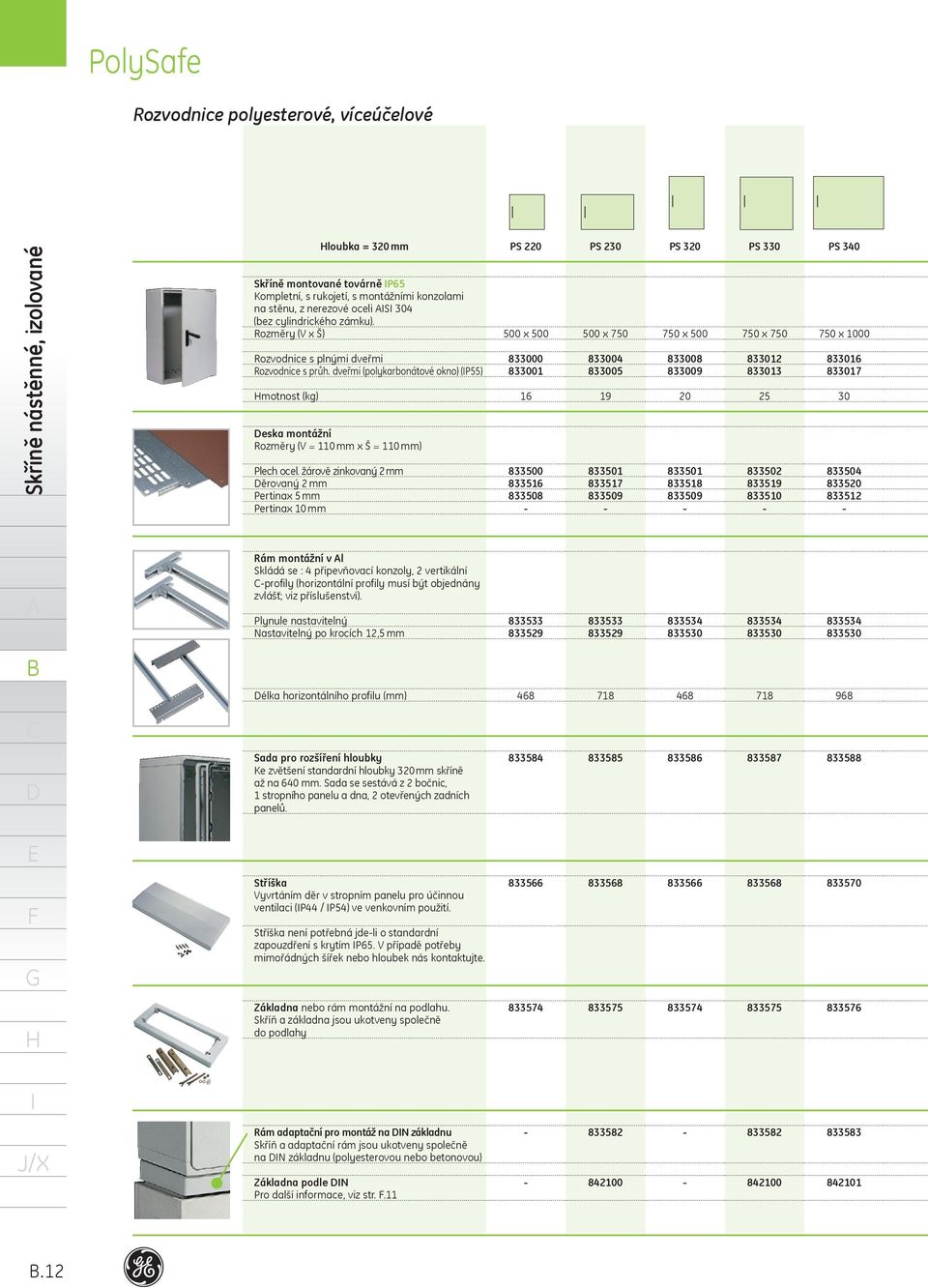

12 PolySafe Rozvodnice polyesterové, víceúčelové Skříně nástěnné, izolované loubka = 320 mm Skříně montované továrně P65 Kompletní, s rukojetí, s montážními konzolami na stěnu, z nerezové oceli S 304 (bez cylindrického zámku). Rozměry (V x Š) Rozvodnice s plnými dveřmi Rozvodnice s průh. dveřmi (polykarbonátové okno) (P55) motnost (kg) eska montážní Rozměry (V = 110 mm x Š = 110 mm) Plech ocel. žárově zinkovaný 2 mm ěrovaný 2 mm Pertinax 5 mm Pertinax 10 mm PS x PS x PS x PS x PS x Rám montážní v l Skládá se : 4 připevňovací konzoly, 2 vertikální profily (horizontální profily musí být objednány zvlášť; viz příslušenství). Plynule nastavitelný Nastavitelný po krocích 12,5 mm élka horizontálního profilu (mm) Sada pro rozšíření hloubky Ke zvětšení standardní hloubky 320 mm skříně až na 640 mm. Sada se sestává z 2 bočnic, 1 stropního panelu a dna, 2 otevřených zadních panelů Stříška Vyvrtáním děr v stropním panelu pro účinnou ventilaci (P44 / P54) ve venkovním použití. Stříška není potřebná jdeli o standardní zapouzdření s krytím P65. V případě potřeby mimořádných šířek nebo hloubek nás kontaktujte Základna nebo rám montážní na podlahu. Skříň a základna jsou ukotveny společně do podlahy Rám adaptační pro montáž na N základnu Skříň a adaptační rám jsou ukotveny společně na N základnu (polyesterovou nebo betonovou) Základna podle N Pro další informace, viz str

13 PolySafe PS 352 PS 420 PS 430 PS 440 PS 442 PS 452 PS 530 (1) PS 542 (1) PS 546 (1) 750 x x x x x x x x x PolySafe (1) (1) (1) (1) pro rozvodnice s výškou 1250 mm na vyžádání.13

14 PolySafe Rám montážní modulový pro vybavení na Nlištu P20 Skříně nástěnné, izolované Popis 40 mod. VxŠ = 500x mod. VxŠ = 500x odávané ve formě stavebnice Obsah sady stavebnice: 2 x nosník pro levý vertikální profil, 2 x nosník pro pravý vertikální profil, 2 x vertikální montážní profil, 2 x kryt izolovaný vertikální pro P20, 2 x kryt izolovaný vertikální pro P20, všechny šrouby a matice pro montáž. 2 řady 4 řady Popis 80 mod. VxŠ = 750x mod. VxŠ = 750x Popis 120 mod. VxŠ = 1000x mod. VxŠ = 1000x750 6 řad 7 řad Popis mod. VxŠ = 1250x Modulové funkční díly a příslušenství, viz str

15 PolySafe íly funkční modulové pro vybavení na Nlištu (k namontování na rám montážní modulový) Skládá se z: Nlišty, desky krycí s pravoúhlým výřezem, příslušenství pro montáž. Vzdálenost středů 150 mm Výška Šířka 500 mm 750 mm 150 mm Moduly (1 mod. = 18 mm) íly funkční modulové pro svorkovnice nebo jiné vybavení (k namontování na rám montážní modulový) Skládá se z: Nlišt, desky krycí plné, příslušenství pro montáž. PolySafe Výška Šířka Vzdálenost středů 150 mm 500 mm 750 mm 150 mm mm Příslušenství (k namontování na rám montážní modulový) esky montážní, kovové V x Š = 150 x 500 mm V x Š = 150 x 750 mm V x Š = 300 x 500 mm V x Š = 300 x 750 mm Sloupky distanční pro desky montážní kovové 2 šrouby M5x10 (1 sada = 2 ks) élka (mm): élka (mm): élka (mm): élka (mm): élka (mm): élka (mm): élka (mm):

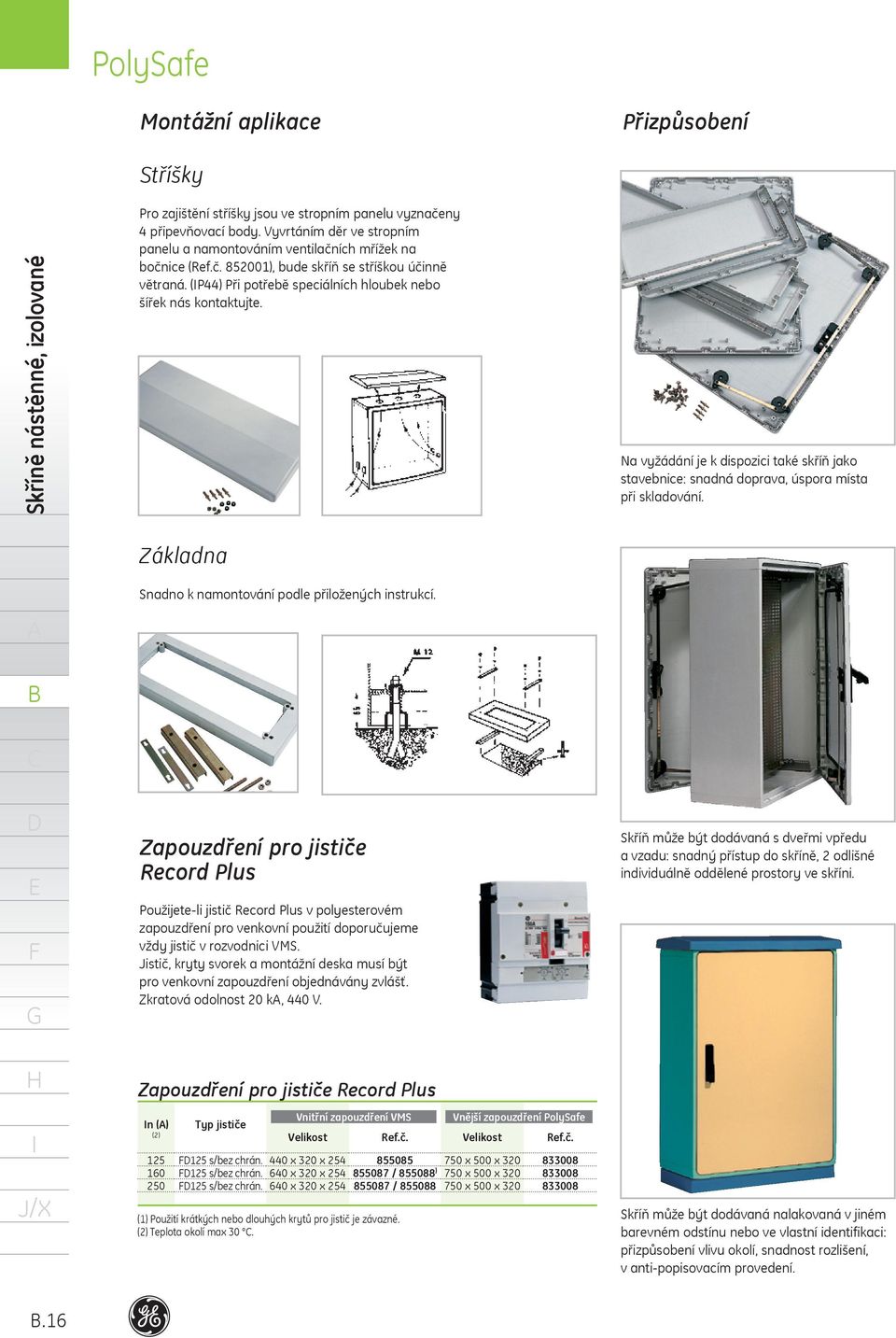

16 PolySafe Montážní aplikace Přizpůsobení Stříšky Skříně nástěnné, izolované Pro zajištění stříšky jsou ve stropním panelu vyznačeny 4 připevňovací body. Vyvrtáním děr ve stropním panelu a namontováním ventilačních mřížek na bočnice ( ), bude skříň se stříškou účinně větraná. (P44) Při potřebě speciálních hloubek nebo šířek nás kontaktujte. Na vyžádání je k dispozici také skříň jako stavebnice: snadná doprava, úspora místa při skladování. Základna Snadno k namontování podle přiložených instrukcí. Zapouzdření pro jističe Record Plus Použijeteli jistič Record Plus v polyesterovém zapouzdření pro venkovní použití doporučujeme vždy jistič v rozvodnici VMS. Jistič, kryty svorek a montážní deska musí být pro venkovní zapouzdření objednávány zvlášť. Zkratová odolnost 20 k, 440 V. Skříň může být dodávaná s dveřmi vpředu a vzadu: snadný přístup do skříně, 2 odlišné individuálně oddělené prostory ve skříni. Zapouzdření pro jističe Record Plus n () (2) Typ jističe 125 s/bez chrán. 125 s/bez chrán. 125 s/bez chrán. Vnitřní zapouzdření VMS Velikost 440 x 320 x x 320 x x 320 x / ) / (1) Použití krátkých nebo dlouhých krytů pro jistič je závazné. (2) Teplota okolí max 30. Vnější zapouzdření PolySafe Velikost 750 x 500 x x 500 x x 500 x Skříň může být dodávaná nalakovaná v jiném barevném odstínu nebo ve vlastní identifikaci: přizpůsobení vlivu okolí, snadnost rozlišení, v antipopisovacím provedení..16

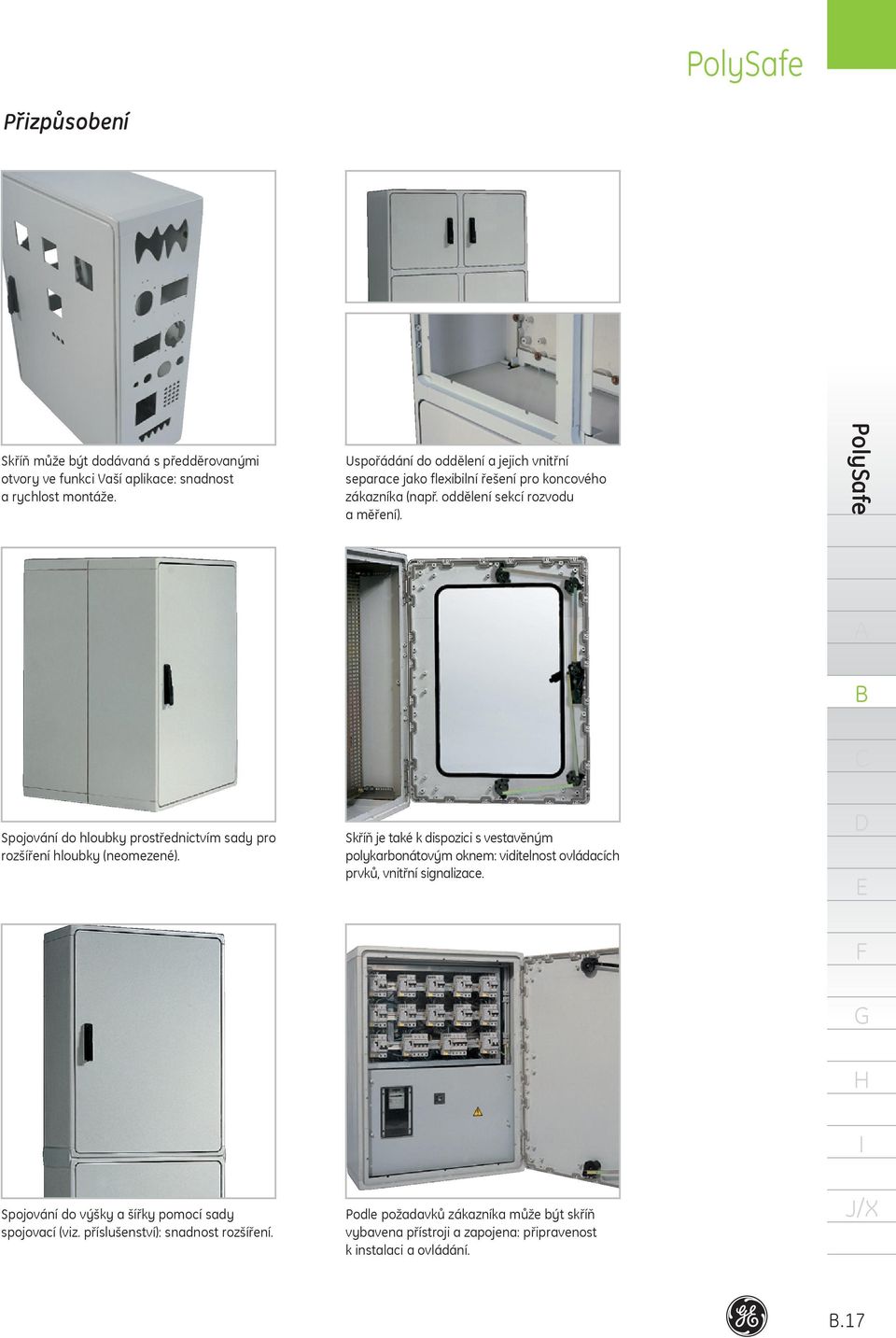

17 PolySafe Přizpůsobení Skříň může být dodávaná s předděrovanými otvory ve funkci Vaší aplikace: snadnost a rychlost montáže. Uspořádání do oddělení a jejich vnitřní separace jako flexibilní řešení pro koncového zákazníka (např. oddělení sekcí rozvodu a měření). PolySafe Spojování do hloubky prostřednictvím sady pro rozšíření hloubky (neomezené). Skříň je také k dispozici s vestavěným polykarbonátovým oknem: viditelnost ovládacích prvků, vnitřní signalizace. Spojování do výšky a šířky pomocí sady spojovací (viz. příslušenství): snadnost rozšíření. Podle požadavků zákazníka může být skříň vybavena přístroji a zapojena: připravenost k instalaci a ovládání..17

18 PolySafe Příslušenství Zámky profilové půlcylindrické Omezovač dveří / baldachýnu Standard: = 40 mm L = 30,5 mm 100 úhel otevření nebo baldachýnu. Skříně nástěnné, izolovanéo L Na vyžádání: = 45 mm L = 35,5 mm Se 2 klíči V2432 Se 2 klíči V1242 Se 2 klíči V445 Se 2 klíči V S 1 čtvercovým klíčem, 6 mm S 1 čtvercovým klíčem, 8 mm S 1 trojúhelníkovým klíčem, 8 mm Pro levé otvírání Pro pravé otvírání S 1 trojúhelníkovým klíčem, 11 mm Sada pro nastavení hloubky S 1 dvojhrotovým klíčem, 3 mm Sada 4 konzol pro nastavení hloubky montážní desky (krok 12,5 mm). Rukojeť Pro profilové půlcylindrické zámky (jako náhradní). Rukojeť Pro 2 profilové půlcylindrické zámky. Konzoly pro montáž na stěnu pro standardní rozvodnice (jako náhradní) Sada 4 konzol pro zaklapnutí na záda rozvodnice. Vyrobené z nerez oceli 304. Konzoly pro montáž na stěnu pro rozvodnice se stříškou Sada 4 konzol pro zaklapnutí na záda Rukojeť pro visací zámek Pro visací zámky (max Ø 10 mm). rozvodnice. Kapsa na dokumenty N 4 Š x V = 325 x 180 mm N 5 Š x V = 155 x 225 mm.18

19 PolySafe Příslušenství (pokračování) Montáž na sloup Šíře 500 mm eska krycí Montovaná na průčelí montážní desky nebo montážního rámu Šíře 750 mm Na zádi zapouzdření jsou namontované profily na konzoly pro montáž na stěnu. Kolem sloupu je nainstalován ocelový přídržný pásek. Na profily jsou umístěné svorky aby se připevnil bezpečně přídržný pásek. PV deska RL mm Pro rozvodnice (VxŠ) 500 x 500 mm x 500 mm 750 x 750 mm V 95 mm / J Sada spojovací loubka 320 mm 1000 x 500 mm x 750 mm Š 95 mm PolySafe x1000 mm x 750 mm Vertikální a/nebo boční spojování. alení obsahuje neoprenové těsnění, spojovací šrouby a matice a ochranné profily. = / = = = 85 = 320 = = 200 = Ø9 (x4) 1250x1000 mm eska průhledná 3mm Pro rozvodnice (VxŠ) 500 x 500 mm x 500 mm 750 x 750 mm Ø9 (xj) 1000 x 500 mm x 750 mm Profil rohový K vyplnění rohu mezi 2 spojovanými zapouzdřeními. élka = 308 mm. Použijte 2 profily, jestliže jsou spojovaná 4 zapouzdření. 1000x1000 mm x 750 mm x1000 mm

20 PolySafe Příslušenství (pokračování) Skříně nástěnné, izolované eska se žaluziemi Lícuje s ventilačním otvorem. alení obsahuje 2 mřížky a 4 nylonové hřeby. Ventilace vzduchové P 44 Na zapouzdření musí být montované 2 vzduchové ventilace aby zajistily dostatečnou cirkulaci vzduchu a zabránily kondenzaci vody. Kompletujte se šablonou a šrouby. Vzduchové ventilace jsou přednostně montované do horní a spodní části zapouzdření Sada 2 ks z polyamidu. RL 7035 Výklopný rám 19 /TS Pro přímé připevnění modulových chassis 19 nebo TS do standardního vrtání Pro rozvodnice V x Š=500x750 6 jednotek jednotek TS Pro rozvodnice V x Š=750x jednotek jednotek TS Pro rozvodnice V x Š=1000x jednotek jednotek TS Pro rozvodnice V x Š=1250x jednotek jednotek TS Kovový rám: epoxydová povrchová úprava RL 7035 Profily 19 /TS: galvanizované, chromátované Ventilátory filtrační a sací filtry P 54 Sací filtr se standardním filtračním materiálem Viledon P15/500S (s účinností 94 %). Použijte ventilátory filtrační LV a/nebo sací filtry V. Krytí P54 je dosaženo kombinací horizontálního proudění vzduchu s těsněním. Ref. kód viz. kap.. veře vnitřní P 20 V x Š 500 x 500 mm x 750 mm x 500 mm x 750 mm x 500 mm x 750 mm Rám a dveře jsou s dvojhrotovými zámky. Pro řídící a automatizační aplikace. esky krycí pro výklopné rámy 19 /TS K vyplnění zbývajícího volného prostoru Pro rozvodnice V x Š=500x750 Výška krycí desky = 32 mm Pro rozvodnice V x Š=750x750 Výška krycí desky = 15 mm Pro rozvodnice VxŠ = 1250x750 Výška krycí desky = 2 mm Kov: epoxydová povrchová úprava RL Poznámka: není nutná pro rozvodnice o rozměrech V x Š = 1000x750 mm. Rám podpěrný PS220 a PS Pro zapouzdření pro provizorní připojení..20

21 PolySafe Příslušenství pro montážní rám l Profily l (mm) ržák pro svorníky Šířka zapouzdření 500 élka profilu Šířka zapouzdření 750 élka profilu Šířka zapouzdření 1000 élka profilu Šířka zapouzdření 1250 élka profilu 1218 Matice izolační RL e x élka profilu Šířka zapouzdření 500 élka profilu Šířka zapouzdření 750 élka profilu Šířka zapouzdření 1000 élka profilu 968 Šrouby Šroub s přírubou 13 SW PolySafe Šířka zapouzdření 1250 élka profilu élka profilu Šířka zapouzdření 500 élka profilu Šířka zapouzdření 750 élka profilu Šířka zapouzdření 1000 élka profilu 968 Šroub x Šroub z PV pro desky krycí (plombovatelný) 2 Ø1 0 Ø Šířka zapouzdření 1250 élka profilu élka profilu 3000 Matice kovové M 10 4 élka profilu M M Konzoly připevňovací M M Ø

22 PolySafe Příslušenství pro montážní rám l (pokračování) Matice z PV Svorníky Klíč 10 Typ 1 M4 M L = , Skříně nástěnné, izolované L L Konzoly L = 25 = 10 = 9,5 30 L = 40 = 24 = 9, L = 80 = 64 = 9, Typ 2 L = 15 L = 20 L = M4 9, L L L = 120 = 64 = 49,5 = 41,5 L = 30 L = 35 L = ,5 L L = L = L = 70 L = L = L = Typ 3 L = L = L 12.22

23 Montážní aplikace pro montážní rám l Plynule nastavitelný montážní rám x12 x12 Použití krycí desky x12 x12 nsulated n ut nsulated Matice n ut izolační Stud type 3 PolySafe Svorník Stud type typu 2 2 Stud type 2 x12 x12 x12 Svorník Stud type typu 3 3 PolySafe x12 Svorník Stud type typu 2 3 Nastavitelný l montážní rám v krocích po 12,5mm racket Konzola x12 Poznámka: Stejný způsob montáže jak pro desku krycí tak desku montážní Stud type 2.23

24 Superpolyrel 400 Rozvodnice polyesterové, univerzální, ve formě stavebnice Skříně nástěnné, izolované Normy Vlastnosti N N N ertifikace Rozvodnice s 1 dveřmi: typy 3, 3R, 3S, 4, 4X, a 12. Rozvodnice se 2 dveřmi: typy 3, 3R, 3S, a 12. Rozvodnice s 1 dveřmi: typy 3, 3R, 3S, 4, 4X, a 12. Rozvodnice se 2 dveřmi: typy 3, 3R, 3S, a 12. Lloyd s Register of Shipping ert /17/10/79 Řada se skládá z 18 rozvodnic, v rozsahu od 500x750 až do 1250x1000 mm, dostupných v jedné hloubce: 400 mm. Rozvodnice je vyrobena z polyesteru samozhášivého, tvářeného za tepla, bez halogenů, zesíleného skelnými vlákny. Odstín šedý, barveno do hmoty (RL 7036). Navrženo pro montáž na stěnu, na sloup a volně stojící. K dispozici ve formě stavebnice. Mohou být spojovány do výšky, šířky a hloubky. Široký rozsah provozních teplot: 50 až +70 v trvalém provozu (špičkově až do +150 ). veře opatřeny 5ti bodovým uzavíracím mechanismem. vojitá izolace, stupeň krytí P44 podle (P55 s těsněním). Stupeň krytí K10 proti mechanickým rázům podle M a (K07 pro rozvodnice s průhlednými dveřmi). Tato ochrana pokrývá celý vnitřní prostor zapouzdření podle N a Nevyžadují údržbu a jsou odolné proti korozi. Pro vnitřní i venkovní aplikace. K dispozici ve sloupovém provedení. Jmenovité izolační napětí Ui = 1000 V. plikace Přehled řady Rozměrové nákresy Specifikace pro nabídky odnoty výkonových ztrát Str..2 Str. J.22 Str. J.65 Str. J.88 Napájecí rozvody Systémové monitorování (měřící a řídící zařízení) Vodárny utomatizační a řídící systémy Kabelová televize Rozvod plynu opravní signalizace a veřejné osvětlení Provozní zapouzdření pro staveniště Telekomunikační a elektronické prvky Tábořiště a tržnice Transformátory.24

25 Superpolyrel 400 Možnosti Se stříškou. Přední a zadní dveře. Superpolyrel 400 Stavebnice UL / S certifikováno. Spojeno do hloubky. Spojeno vertikálně. S vestavěným polykarbonátovým oknem..25

26 Superpolyrel 400 Rozvodnice polyesterové, univerzální, ve formě stavebnice Skříně nástěnné, izolované loubka = 400 mm Rozvodnice stavebnice P44 Plné dveře Průhledné dveře Kompletujte rukojetí a montážními konzolami z nerez oceli, typu 304. Těsnění sadai P55 Umístěním těsnění do drážkových labyrintů podél panelů se zvýší stupeň krytí rozvodnice stavebnice z P44 na P55. Typ V x Š SP x SP x SP x eska montážní V x Š 400 x x x 650 Pozinkovaný plech 2 mm ěrovaný plech 2 mm Pertinax 5 mm Pertinax 10 mm Rám montážní Obsahující: 4 upevňovací konzoly do zapouzdření, 2 vertikální lišty, 4 hloubkově stavitelné konzoly. Sada pro rozšíření hloubky Zvýšení standardní hloubky 400 mm může být provedeno sadou pro rozšíření hloubky o 400 mm. Sada obsahuje bočnice, 2 spolu spojené rámy a nezbytný spojovací montážní materiál. L V x Š x x x Stříška Jeli zapouzdření určeno pro venkovní použití, mělo by být chráněno stříškou. Neventilovaná rozvodnice se stříškou má stupeň krytí P55, provedená spojení jsou řádně utěsněna. V x 750 x x x Úchyty na stěnu pro zapouzdření se stříškou Š Montáž rozvodnice se stříškou na stěnu vyžaduje použití speciálních úchytů. Podstavec pro montáž na podlahu Rozvodnice a podstavec jsou společně ukotveny do podlahy. V x 750 x x x

27 Superpolyrel 400 SP 340 SP 430 SP 440 SP 530 SP 452 SP x x x x x x Superpolyrel x x x x x x x x x x x x x x x x x x x x x x x x

28 Superpolyrel 400 Příslušenství Zámky profilové půlcylindrické Konzoly (L = 30.5) S 1 čtvercovým klíčem, 8 mm Sada 2 náhradních hloubkově stavitelných konzol. Skříně nástěnné, izolované L S 1 trojúhelníkovým klíčem, 8 mm S 1 trojúhelníkovým klíčem, 11 mm S 1 dvojhrotovým klíčem, 3 mm Se 2 klíči, V2432 Rukojeť Pro visací zámek (max. Ø 10 mm) Těmito konzolami mohou být vertikální lišty upevněny ve 3 pozicích. loubkově stavitelné konzoly jsou zkonstruovány pro připevnění montážní desky nebo 2 Nlišt k vertikálním lištám. Pro každou přidávanou inlištu musí být zvlášť objednán další pár hloubkově stavitelných konzol. Poznámka: Standardní montážní desky nejsou vhodné pro použití na montážní rám. Sada spojovací Pro profilové půlcylindrické zámky (jako náhradní). Pro profilové půlcylindrické zámky s L > 30,5 mm nás kontaktujte. orizontální a/nebo vertikální spojování. alení obsahuje vrtací šablonu, nezbytné těsnění, spojovací šrouby a matice a montážní návod. Šířka X max Z esky se žaluziemi Průduch 2000 mm RL Pasuje na ventilační otvor. alení obsahuje 2 mřížky a 4 nylonové hřeby. loubka 400 mm rozv. (mm) (mm) vojitá izolace. Pro průduchy 4500 a 6500 mm 2, viz. str..10 Kapsa na dokumentaci Z X N 4 Š x V = 325 x 180 mm N 5 Š x V = 155 x 225 mm X.28

29 Superpolyrel 400 Montážní aplikace Stříšky Čtyři připevňovací body pro zajištění stříšky jsou vyznačeny na horním panelu. Vyvrtáním děr do horního panelu a namontováním vzduchových ventilací (852001) na boční panely bude rozvodnice se stříškou účinně ventilovaná. Ukotvení podstavce a rozvodnice Snadno podle přiložených instrukcí. (Pro jinou hloubku nebo šířku nás kontaktujte). Superpolyrel

30 Průmyslová zapouzdření Poznámky Skříně nástěnné, izolované.30
