objem 24 litrů objem 17 litrů MIKROVLNNÉ TROUBY 17 LITRŮ S INTEGROVANÝM VESTAVNÝM RÁMEČKEM ZÁVĚSNÝ NÁBYTEK

Transkript

1 Mikrovlnné trouby MIKROVLNKY KOMPAKTNÍ MIKROVLNNÁ TROUBA objem 40 litrů, výška 45 cm MIKROVLNNÁ TROUBA S VLASTNÍM RÁMEČKEM objem 24 litrů 4,5 min Rámeček je nedílnou součástí spotřebiče MIKROVLNNÁ TROUBA S VLASTNÍM RÁMEČKEM objem 23 litrů MIKROVLNNÁ TROUBA S VLASTNÍM RÁMEČKEM objem 17 litrů min. 560 int. 5 min min int. 530 min. 592 Rámeček je nedílnou součástí spotřebiče Rámeček je nedílnou součástí spotřebiče MIKROVLNNÉ TROUBY 17 LITRŮ S INTEGROVANÝM VESTAVNÝM RÁMEČKEM ZÁVĚSNÝ NÁBYTEK 320 mm min Vestavba do nábytku vysokého 60 cm Tento model může být instalován do závěsného nabytku. RÁMEČEK PRO VESTAVBU JE NEDÍLNOU SOUČÁSTÍ SPOTŘEBIČE. 400 VZDUCH 60 VZDUCH 380 min. 562 min. 530 min. VZDUCHU Vestavba pouze mikrovlnných trub. 380 min. 562 min. 530 min. VZDUCHU Vestavba mikrovlnné trouby nad pečicí troubu min. 380 DŮLEŽITÉ: Je třeba, aby nábytek pro vestavbu mikrovlnných trub o objemu 24 a 23 litrů měl otvory nebo prostor pro odvětrání přístroje, jak v prostoru pro přístroj, tak ve vrchní i spodní části samotného nábytku. RÁMEČEK PRO VESTAVBU JE NEDÍLNOU SOUČÁSTÍ SPOTŘEBIČE. 18

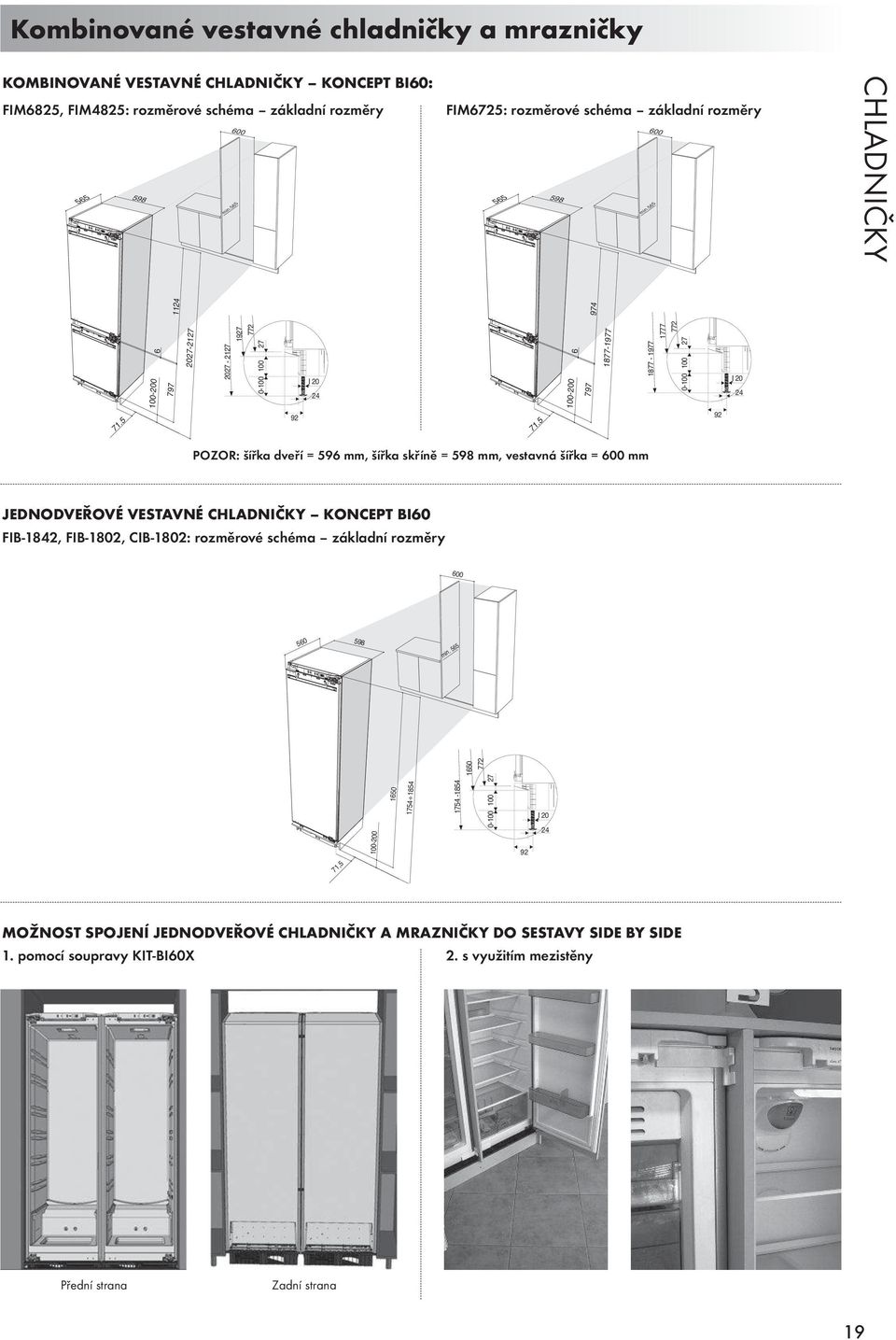

2 KOMBINOVANÉ VESTAVNÉ KONCEPT BI60: FIM6825, FIM4825: rozměrové schéma základní rozměry min.565 FIM6725: rozměrové schéma základní rozměry min Ø Ø POZOR: šířka dveří = 596 mm, šířka skříně = 598 mm, vestavná šířka = 600 mm JEDNODVEŘOVÉ VESTAVNÉ KONCEPT BI60 FIB-1842, FIB-1802, CIB-1802: rozměrové schéma základní rozměry min Ø ,5 MOŽNOST SPOJENÍ JEDNODVEŘOVÉ A MRAZNIČKY DO SESTAVY SIDE BY SIDE 1. pomocí soupravy KIT-BI60X 2. s využitím mezistěny Přední strana Zadní strana 19

3 KONCEPT BI60 - TECHNICKÉ ŘEŠENÍ Výškové nastavení pomocí 3 stavitelných noh integrovaných do základny (0 100 mm) Proudění studeného a teplého vzduchu zajišťují větrací otvory v základně chladničky Není nutná větrací mřížka v soklu kuchyňské sestavy Přívod a odvod chladícího vzduchu nad soklem detail Kompletní chladící agregát včetně kondenzátoru je integrován v základně chladničky, možnost instalace těsně ke stěně. Chladící ventilátor kondenzátoru Chladící agregát Zadní stěna bez kondenzátoru NOVÁ KONSTRUKCE SKŘÍNĚ S PEVNÝM UCHYCENÍM PANTOGRAFICKÝCH PANTŮ 20 Spolehlivost - odolnost - Jednoduchost Zesílené závěsy = nosnost dveří 90kg pro všechny typy chladniček a mrazniček konceptu BI60

4 KONCEPT BI60 INSTALACE CHLADNIČEK ŘADY FIM Možnost zástavby uvnitř nebo na konci sestavy nábytek 60 cm nábytek 60 cm boční stěna až k podlaze Montážní návod ve formě montážní šablony přiložený ve výrobku Grafický návod a šablony pro všechny výrobky, přesné a logické obrázky a nákresy POSTUP PŘI ZÁMĚNĚ OTVÍRÁNÍ DVEŘÍ A MRAZNIČKY COMBI BI60 POSTUP PŘI INSTALACI CHLADNIČEK KONCEPTU COMBI BI60 Podle seznamu přiloženého u výrobku překontrolujte příslušenství dodané společně s výrobkem INSTALACE DŘEVĚNÝCH DVEŘÍ: 1. Do předvrtaných otvorů se závitem v horní hraně dveří chladničky a mrazničky našroubujte svorníky pro uchycení konzoly dřevěných dveří. Do předvrtaných otvorů se závitem v dolní hraně dveří chladničky a mrazničky pomocí šroubů připevněte fixační úhelníky, nedotahujte je!! V případě, že bude nutné vyšroubovat stavitelné nohy a víte přibližně o kolik, vyšroubujte nohy do potřebné výšky ještě před zasunutím výrobku do sestavy 21

5 2. Nainstalujte kovové a plastové fixační prvky na konzolu dveří (slouží pro vertikální a horizontální ustavení dřevěných dveří vůči sousedním prvkům sestavy) 7. Po seřízení konečné vertikální a horizontální polohy dveří chladničky a mrazničky zajistěte polohu dřevěných dveří dotažením všech matic a šroubů 3. Pomocí přiložených šablon označte na dřevěných dveřích chladničky a mrazničky místa pro předvrtání otvorů konzol a držáků Přiložte horní hranu šablony mraznička k horní hraně dřevěných dveří mrazničky Označte vpichem středy otvorů pro šrouby konzoly Označte vpichem středy otvorů pro uchycení dolních držáků Sejměte šablonu Přiložte dolní hranu šablony chladnička k dolní hraně dřevěných dveří chladničky Ostrým vpichem označte středy otvorů pro šrouby konzoly Označte vpichem středy otvorů pro uchycení dolních držáků 8. Fixace chladničky k nábytkové sestavě Znovu důkladně překontrolujte správnou polohu chladničky vůči okolnímu nábytku, překontrolujte spáry Nejdříve přišroubujte spotřebič ke skříňce nebo bočnímu panelu na straně závěsů Na opačně straně použijte držáky z příbalu. Pomocí šroubů je upevněte do předvrtaných otvorů ve skříni chladničky a následně do boční skříňky nebo panelu Držáky překryjte plastovými kryty z příbalu Vezměte na vědomí, že použití držáků a fixace výrobku je důležitá pro zajištění stabilní polohy výrobku v sestavě 4. Předvrtejte označené otvory (pozor na průměr a hloubku předvrtání) Pomocí vrutů připevněte konzoly k dřevěným dveřím chladničky a mrazničky 9. Pomocí úhelníků a příchytek z příbalu fixujte chladničku v horní části. Boční panel upevněte ke stěně kuchyně. Otvory pro šrouby nutno vyvrtat (průměr 2,5 mm) Zavěste dřevěné dveře s připevněnými konzolami na svorníky dveří chladničky a mrazničky. Maticemi zajistěte jejich přibližnou polohu, ale nedotahujte je. Zavřete dveře a zkontrolujte vertikální a horizontální nastavení. Správnou polohu zajistěte pomocí matic. Zasuňte lednici do kuchyňské sestavy 6. Po zasunutí chladničky do sestavy seřiďte konečnou výšku výrobku pomocí stavitelných noh. Seřiďte spáry mezi chladničkou a okolním nábytkem v závislosti na umístění chladničky v sestavě (mezi dvířky, mezi korpusy nebo mezi korpusem a krajním panelem) 10. Zvláštní instalace: Pro případ umístění chladničky bez vyšroubování stavitelných noh. Je určena pro spodní dveře s výškovým modulem 780 mm a výšku soklu 120 mm. V místě základny chladničky je nutné zhotovit výřez do soklu s hloubkou 20 mm pro zajištění cirkulace chladícího vzduchu k agregátu chladničky Při běžném pohledu na čelo sestavy je tento výřez neviditelný 780 mm 20 mm

6 KONCEPT BI60 INSTALACE JEDNODVEŘOVÝCH CHLADNIČEK Montážní návod ve formě montážní šablony přiložený ve výrobku Grafický návod a šablona pro všechny výrobky. Přesné a logické obrázky a nákresy POSTUP PŘI INSTALACI CHLADNIČEK KONCEPTU COMBI BI60 Možné varianty řešení dveřního panelu: A. dveřní panel vysoký (jeden modul) optimální varianta B. dveřní panel složený ze dvou samostatných panelů určených pro kombinované chladničky (pro výrobce, kteří nemají v sortimentu vysoký modul) 1. Výšku spodního modulu navrhnout podle výšky bočních korpusů 2. Výška vrchního modulu dle výšky sestavy 3. Pro spojení použít dvě až tři kovové spojky, které je možné zafrézovat do desek. Není to ale nutné (dostatek prostoru). Doporučujeme použít šrouby se zápustnou hlavou 4. Pro větší pevnost doporučujeme použít také kolíkový spoj 5. Při určitém designovém řešení sestavy je rovněž možné použít hliníkový spojovací profil ve tvaru písmene T, který zároveň tvoří dělící rovinu mezi moduly Podle seznamu přiloženého u výrobku překontrolujte příslušenství dodané společně s výrobkem V PŘÍPADĚ POTŘEBY ZAMĚŇTE OTVÍRÁNÍ DVEŘÍ: Demontujte závěsy dveří chladničky a zaměňte jejich pozici Horní pravý závěs bude levým dolním Dolní pravý závěs bude levým horním V případě, že bude nutné vyšroubovat stavitelné nohy a víte přibližně o kolik, vyšroubujte nohy do potřebné výšky ještě před zasunutím výrobku do sestavy 23

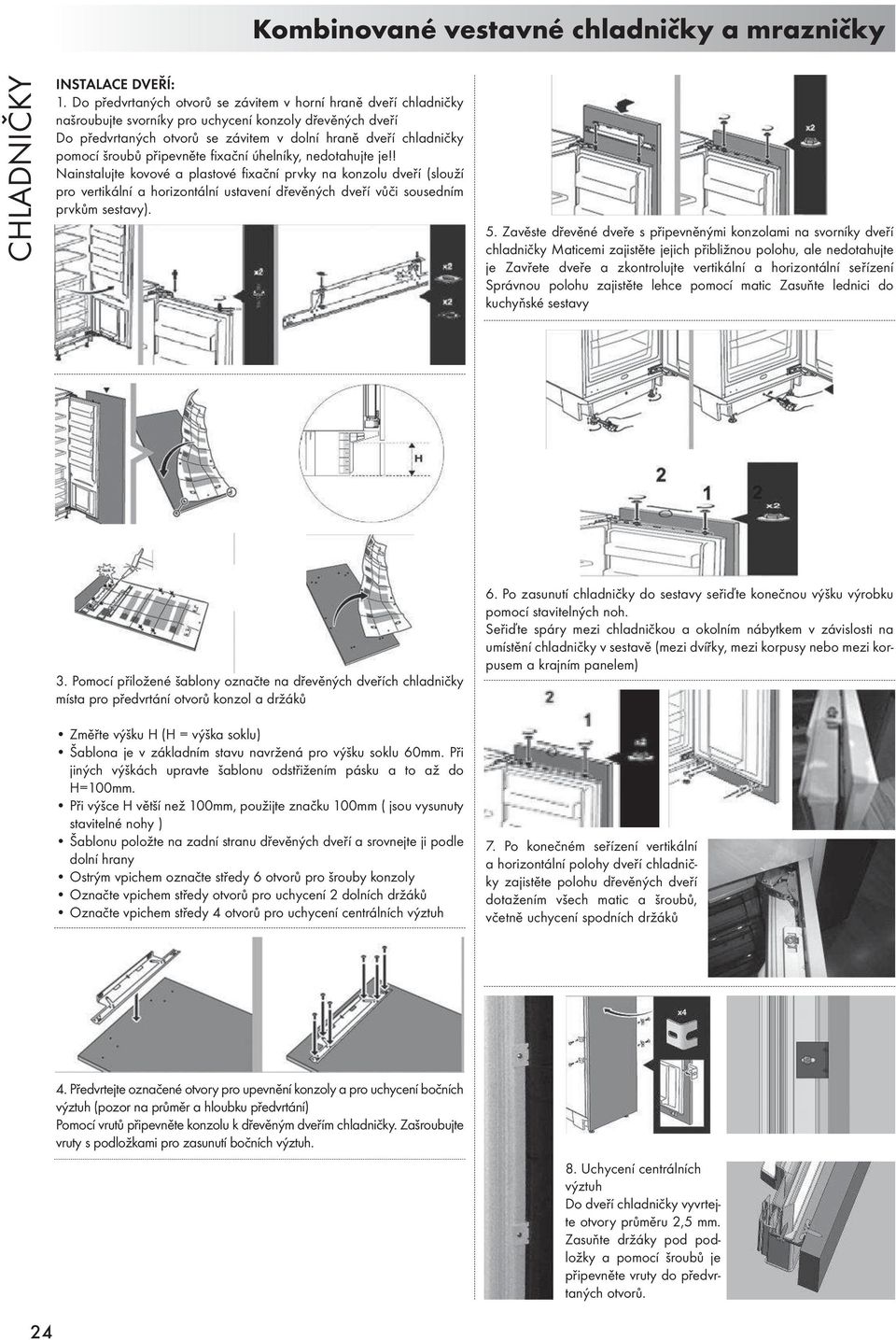

7 INSTALACE DVEŘÍ: 1. Do předvrtaných otvorů se závitem v horní hraně dveří chladničky našroubujte svorníky pro uchycení konzoly dřevěných dveří Do předvrtaných otvorů se závitem v dolní hraně dveří chladničky pomocí šroubů připevněte fixační úhelníky, nedotahujte je!! Nainstalujte kovové a plastové fixační prvky na konzolu dveří (slouží pro vertikální a horizontální ustavení dřevěných dveří vůči sousedním prvkům sestavy). 5. Zavěste dřevěné dveře s připevněnými konzolami na svorníky dveří chladničky Maticemi zajistěte jejich přibližnou polohu, ale nedotahujte je Zavřete dveře a zkontrolujte vertikální a horizontální seřízení Správnou polohu zajistěte lehce pomocí matic Zasuňte lednici do kuchyňské sestavy 3. Pomocí přiložené šablony označte na dřevěných dveřích chladničky místa pro předvrtání otvorů konzol a držáků Změřte výšku H (H = výška soklu) Šablona je v základním stavu navržená pro výšku soklu 60mm. Při jiných výškách upravte šablonu odstřižením pásku a to až do H=100mm. Při výšce H větší než 100mm, použijte značku 100mm ( jsou vysunuty stavitelné nohy ) Šablonu položte na zadní stranu dřevěných dveří a srovnejte ji podle dolní hrany Ostrým vpichem označte středy 6 otvorů pro šrouby konzoly Označte vpichem středy otvorů pro uchycení 2 dolních držáků Označte vpichem středy 4 otvorů pro uchycení centrálních výztuh 6. Po zasunutí chladničky do sestavy seřiďte konečnou výšku výrobku pomocí stavitelných noh. Seřiďte spáry mezi chladničkou a okolním nábytkem v závislosti na umístění chladničky v sestavě (mezi dvířky, mezi korpusy nebo mezi korpusem a krajním panelem) 7. Po konečném seřízení vertikální a horizontální polohy dveří chladničky zajistěte polohu dřevěných dveří dotažením všech matic a šroubů, včetně uchycení spodních držáků 4. Předvrtejte označené otvory pro upevnění konzoly a pro uchycení bočních výztuh (pozor na průměr a hloubku předvrtání) Pomocí vrutů připevněte konzolu k dřevěným dveřím chladničky. Zašroubujte vruty s podložkami pro zasunutí bočních výztuh. 8. Uchycení centrálních výztuh Do dveří chladničky vyvrtejte otvory průměru 2,5 mm. Zasuňte držáky pod podložky a pomocí šroubů je připevněte vruty do předvrtaných otvorů. 24

8 9. Fixace chladničky k nábytkové sestavě Znovu důkladně překontrolujte správnou polohu chladničky vůči okolnímu nábytku, překontrolujte spáry Nejdříve přišroubujte spotřebič ke skříňce nebo bočnímu panelu na straně závěsů Na opačně straně použijte držáky z příbalu. Pomocí šroubů je upevněte do předvrtaných otvorů ve skříni chladničky a následně do boční skříňky nebo panelu Držáky překryjte plastovými kryty z příbalu Vezměte na vědomí, že použití držáků a fixace výrobku je důležitá pro zajištění stabilní polohy výrobku v sestavě 10. Pomocí úhelníků a příchytek z příbalu fixujte chladničku v horní části. Otvory pro šrouby nutno vyvrtat (průměr 2,5 mm). Boční panel upevněte ke stěně kuchyně 25

9 Montáž dvířek jednodvéřové vestavné chladničky a mrazničky VESTAVNÉ ZABUDOVANÉ DO KORPUSŮ: VELMI DŮLEŽITÉ Systém odvětrávání v nábytku pro vestavné chladničky * * ZPŮSOBY SPOJENÍ DVEŘNÍCH MODULŮ S DVEŘMI CHLADNIČEK Technika s pojezdy Dveře chladničky jsou spojeny s dveřmi kuchyňské linky pomocí kluzného vedení. Tím je umožněno jejich současné zavírání nebo otvírání. Technika s plochými panty Dveře chladničky jsou pevně spojeny s dveřmi kuchyňské linky (nevyžadují se žádné nábytkové panty). ROZMĚRY PRO ZABUDOVÁNÍ KOMBINOVANÉ S MRAZNIČKOU DOLE FIC-5425 FIC-542 FIC-541E x 540 x 545 mm min 50 min. 200 cm x 540 x 545 mm min 50 min x 540 x 545 mm min 50 min min. 550 min min min min. 200 cm min. 200 cm 2 22 min. 200 cm 2 (*) Včetně kondenzátoru (**) Včetně nožiček a vrchní kovové lišty

10 Montáž dvířek jednodvéřové vestavné chladničky a mrazničky ROZMĚRY PRO ZABUDOVÁNÍ A MRAZNIČKY JEDNODVEŘOVÉ FIS Větrání: min. 200 cm min FIS-820, FIS-824, CIV x 540 x 545 mm 820 x 596 x 545 mm min Větrání: min. 200 cm Hloubka a výška chladniček je uvedena včetně kondenzátoru a včetně nožiček. 900 mm klika 30 mm + rukojeť 46 mm = 76 mm 600 mm 678 mm 724 mm 1010 mm 1140 mm 350 mm 420mm Otevírání dveří à * SIDE BY SIDE VOLNĚ STOJÍCÍ VNĚJŠÍ ROZMĚRY FQ 8925XG * Hloubka zahrnuje 1214 madla
