PolySafe. Skříně nástěnné, izolované. Rozvodnice polyesterové, víceúčelové. Normy. Vlastnosti. Certifikace. Okolní podmínky B.12

Transkript

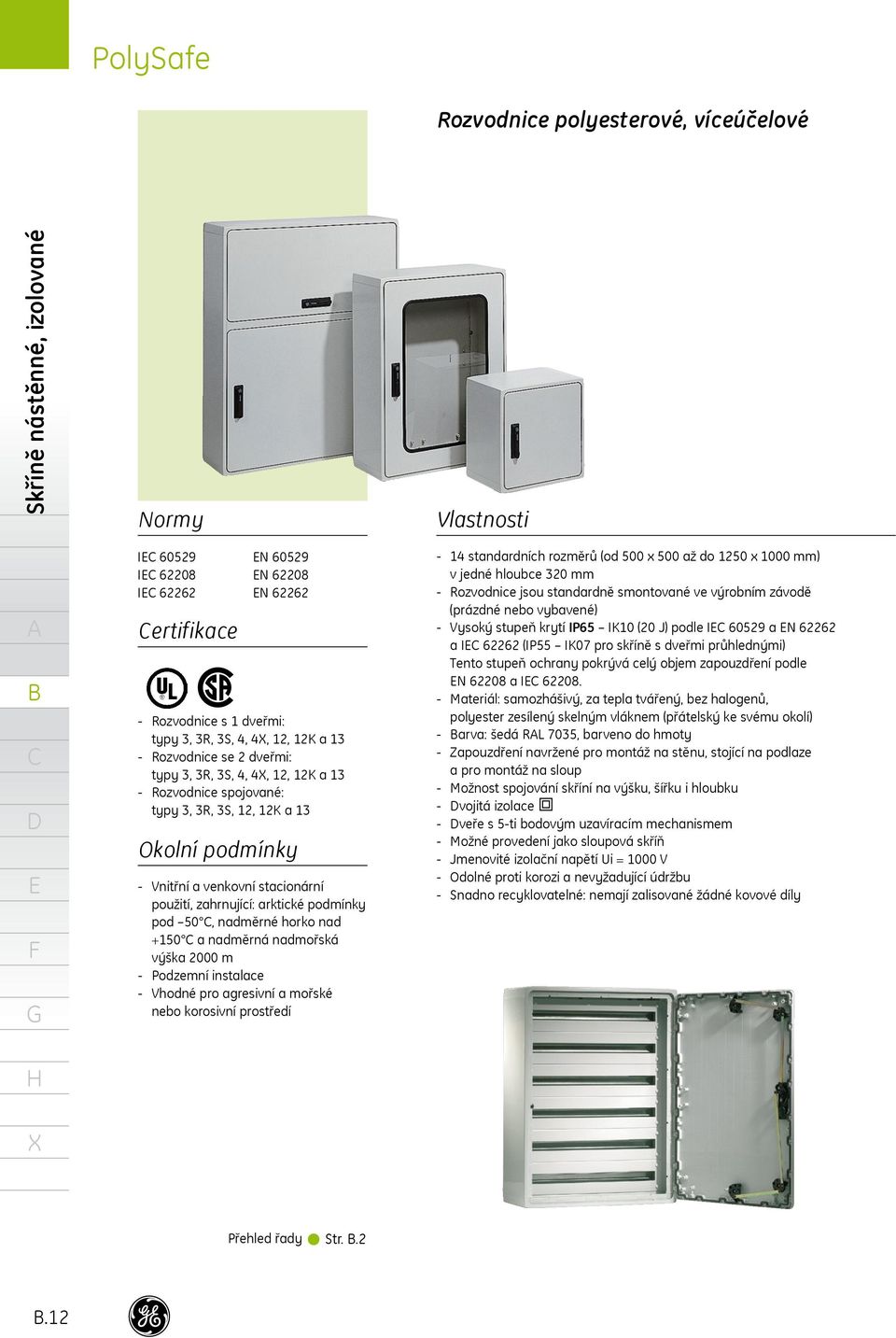

1 Rozvodnice polyesterové, víceúčelové Skříně nástěnné, izolované Normy Vlastnosti I N I N I N ertifikace Rozvodnice s 1 dveřmi: typy 3, 3R, 3S, 4, 4, 12, 12K a 13 Rozvodnice se 2 dveřmi: typy 3, 3R, 3S, 4, 4, 12, 12K a 13 Rozvodnice spojované: typy 3, 3R, 3S, 12, 12K a 13 Okolní podmínky Vnitřní a venkovní stacionární použití, zahrnující: arktické podmínky pod 50, nadměrné horko nad +150 a nadměrná nadmořská výška 2000 m Podzemní instalace Vhodné pro agresivní a mořské nebo korosivní prostředí 14 standardních rozměrů (od 500 x 500 až do 1250 x 1000 mm) v jedné hloubce 320 mm Rozvodnice jsou standardně smontované ve výrobním závodě (prázdné nebo vybavené) Vysoký stupeň krytí IP65 IK10 (20 J) podle I a N a I (IP55 IK07 pro skříně s dveřmi průhlednými) Tento stupeň ochrany pokrývá celý objem zapouzdření podle N a I Materiál: samozhášivý, za tepla tvářený, bez halogenů, polyester zesílený skelným vláknem (přátelský ke svému okolí) arva: šedá RL 7035, barveno do hmoty Zapouzdření navržené pro montáž na stěnu, stojící na podlaze a pro montáž na sloup Možnost spojování skříní na výšku, šířku i hloubku vojitá izolace veře s 5ti bodovým uzavíracím mechanismem Možné provedení jako sloupová skříň Jmenovité izolační napětí Ui = 1000 V Odolné proti korozi a nevyžadující údržbu Snadno recyklovatelné: nemají zalisované žádné kovové díly Přehled řady Str..2.12

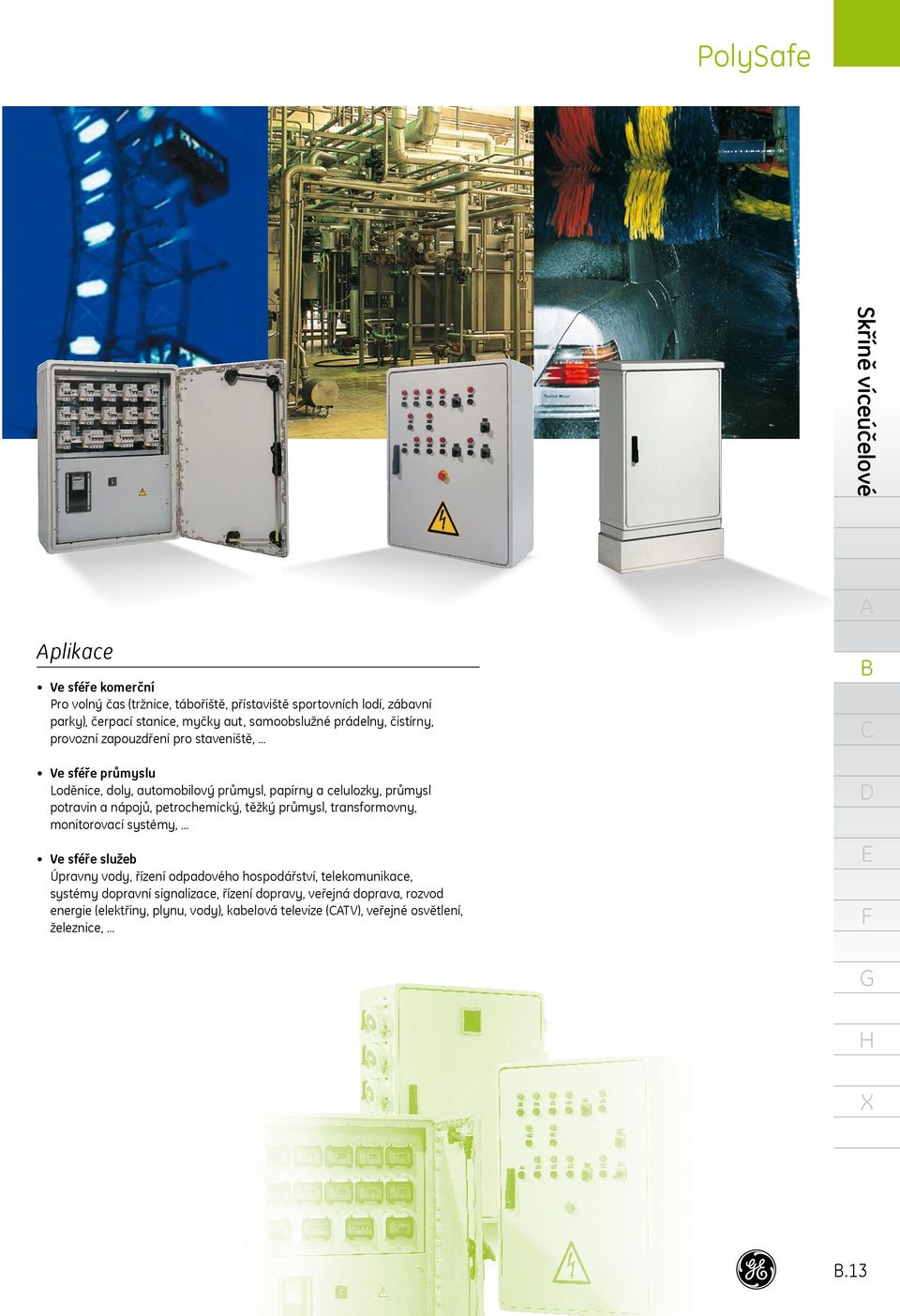

2 Skříně víceúčelové plikace Ve sféře komerční Pro volný čas (tržnice, tábořiště, přístaviště sportovních lodí, zábavní parky), čerpací stanice, myčky aut, samoobslužné prádelny, čistírny, provozní zapouzdření pro staveniště, Ve sféře průmyslu Loděnice, doly, automobilový průmysl, papírny a celulozky, průmysl potravin a nápojů, petrochemický, těžký průmysl, transformovny, monitorovací systémy, Ve sféře služeb Úpravny vody, řízení odpadového hospodářství, telekomunikace, systémy dopravní signalizace, řízení dopravy, veřejná doprava, rozvod energie (elektřiny, plynu, vody), kabelová televize (TV), veřejné osvětlení, železnice,.13

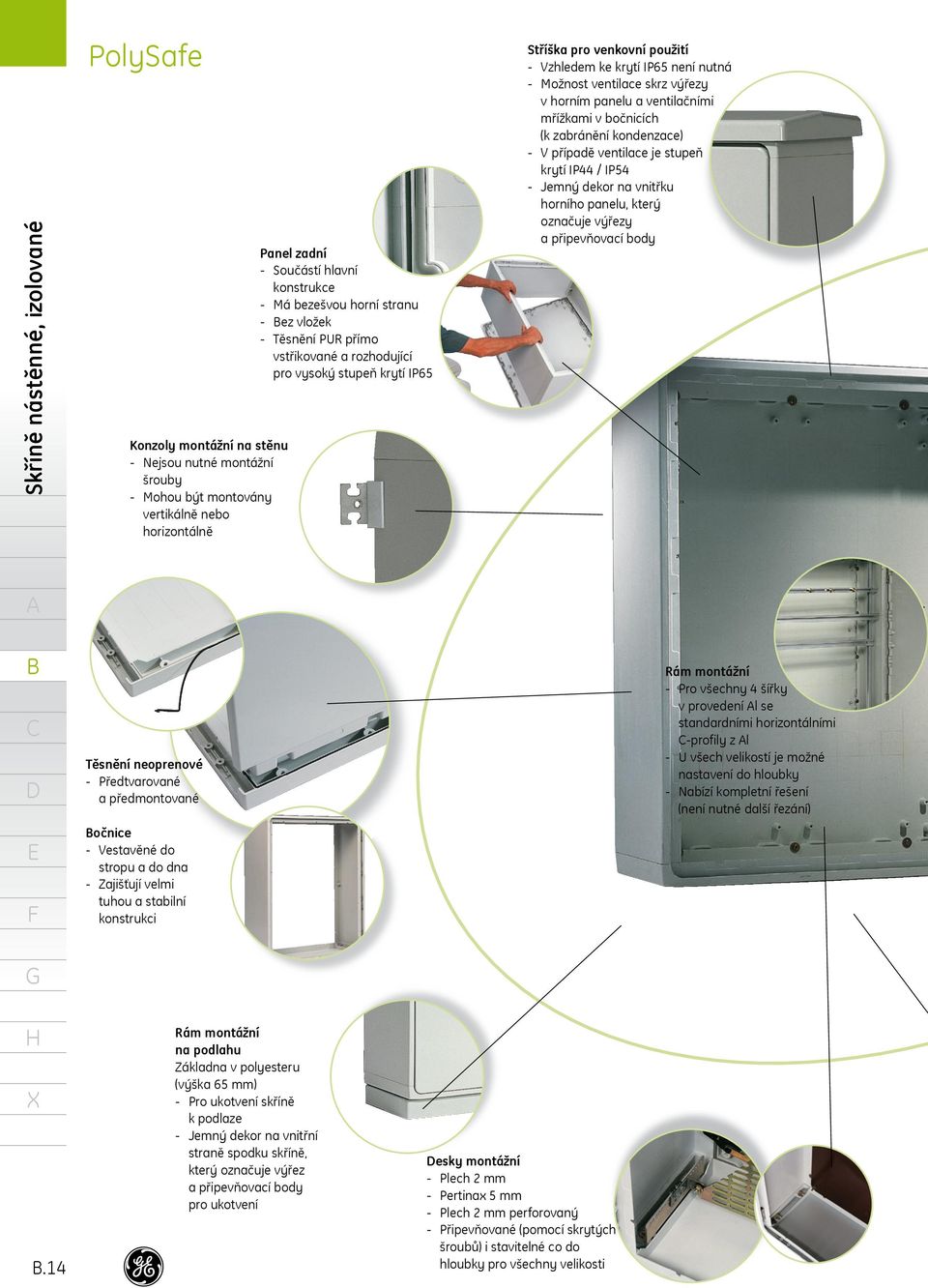

3 Skříně nástěnné, izolované PolySafe Konzoly montážní na stěnu Nejsou nutné montážní šrouby Mohou být montovány vertikálně nebo horizontálně Panel zadní Součástí hlavní konstrukce Má bezešvou horní stranu ez vložek Těsnění PUR přímo vstřikované a rozhodující pro vysoký stupeň krytí IP65 Stříška pro venkovní použití Vzhledem ke krytí IP65 není nutná Možnost ventilace skrz výřezy v horním panelu a ventilačními mřížkami v bočnicích (k zabránění kondenzace) V případě ventilace je stupeň krytí IP44 / IP54 Jemný dekor na vnitřku horního panelu, který označuje výřezy a připevňovací body Těsnění neoprenové Předtvarované a předmontované očnice Vestavěné do stropu a do dna Zajišťují velmi tuhou a stabilní konstrukci Rám montážní Pro všechny 4 šířky v provedení l se standardními horizontálními profily z l U všech velikostí je možné nastavení do hloubky Nabízí kompletní řešení (není nutné další řezání).14 Rám montážní na podlahu Základna v polyesteru (výška 65 mm) Pro ukotvení skříně k podlaze Jemný dekor na vnitřní straně spodku skříně, který označuje výřez a připevňovací body pro ukotvení esky montážní Plech 2 mm Pertinax 5 mm Plech 2 mm perforovaný Připevňované (pomocí skrytých šroubů) i stavitelné co do hloubky pro všechny velikosti

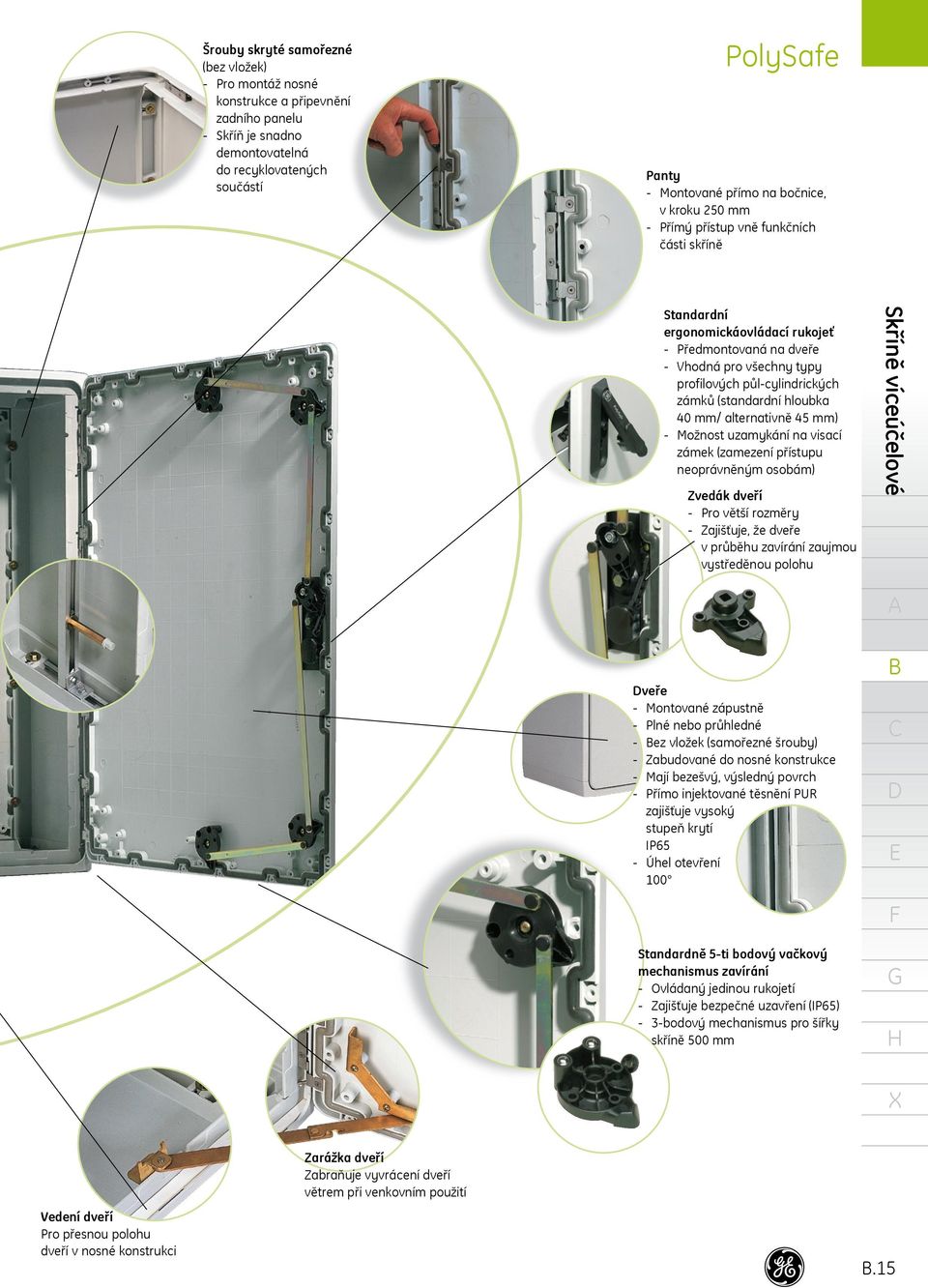

4 Šrouby skryté samořezné (bez vložek) Pro montáž nosné konstrukce a připevnění zadního panelu Skříň je snadno demontovatelná do recyklovatených součástí PolySafe Panty Montované přímo na bočnice, v kroku 250 mm Přímý přístup vně funkčních části skříně Standardní ergonomickáovládací rukojeť Předmontovaná na dveře Vhodná pro všechny typy profilových půlcylindrických zámků (standardní hloubka 40 mm/ alternativně 45 mm) Možnost uzamykání na visací zámek (zamezení přístupu neoprávněným osobám) Zvedák dveří Pro větší rozměry Zajišťuje, že dveře v průběhu zavírání zaujmou vystředěnou polohu Skříně víceúčelové veře Montované zápustně Plné nebo průhledné ez vložek (samořezné šrouby) Zabudované do nosné konstrukce Mají bezešvý, výsledný povrch Přímo injektované těsnění PUR zajišťuje vysoký stupeň krytí IP65 Úhel otevření 100 Standardně 5ti bodový vačkový mechanismus zavírání Ovládaný jedinou rukojetí Zajišťuje bezpečné uzavření (IP65) 3bodový mechanismus pro šířky skříně 500 mm Zarážka dveří Zabraňuje vyvrácení dveří větrem při venkovním použití Vedení dveří Pro přesnou polohu dveří v nosné konstrukci.15

5 Přizpůsobení Skříně nástěnné, izolované Skříň může být dodávaná s předděrovanými otvory ve funkci Vaší aplikace: snadnost a rychlost montáže. Uspořádání do oddělení a jejich vnitřní separace jako flexibilní řešení pro koncového zákazníka (např. oddělení sekcí rozvodu a měření). Spojování do hloubky prostřednictvím sady pro rozšíření hloubky (neomezené). Skříň je také k dispozici s vestavěným polykarbonátovým oknem: viditelnost ovládacích prvků, vnitřní signalizace. Spojování do výšky a šířky pomocí sady spojovací (viz. příslušenství): snadnost rozšíření. Podle požadavků zákazníka může být skříň vybavena přístroji a zapojena: připravenost k instalaci a ovládání..16

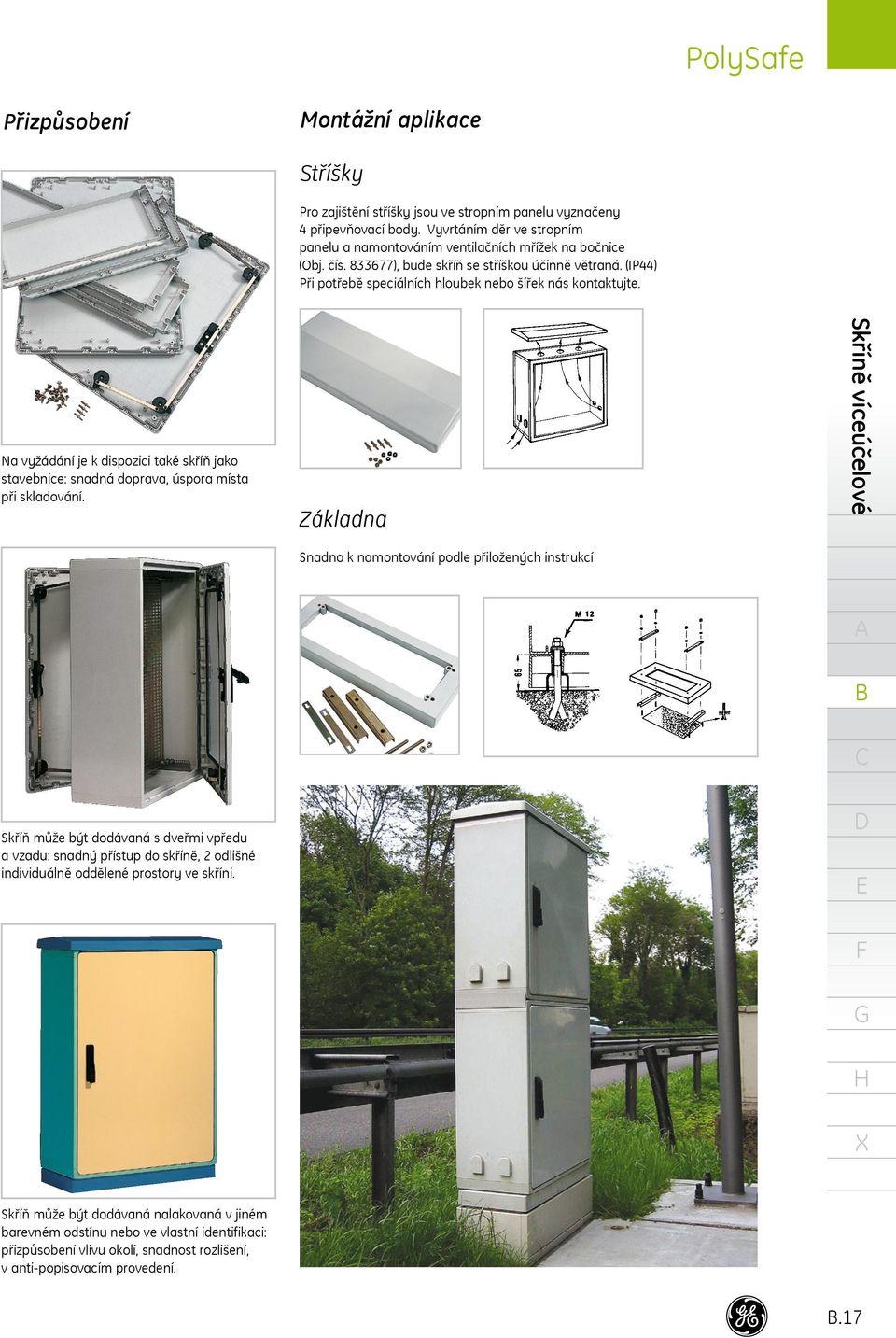

6 Přizpůsobení Montážní aplikace Stříšky Pro zajištění stříšky jsou ve stropním panelu vyznačeny 4 připevňovací body. Vyvrtáním děr ve stropním panelu a namontováním ventilačních mřížek na bočnice (Obj. čís ), bude skříň se stříškou účinně větraná. (IP44) Při potřebě speciálních hloubek nebo šířek nás kontaktujte. Na vyžádání je k dispozici také skříň jako stavebnice: snadná doprava, úspora místa při skladování. Základna Skříně víceúčelové Snadno k namontování podle přiložených instrukcí Skříň může být dodávaná s dveřmi vpředu a vzadu: snadný přístup do skříně, 2 odlišné individuálně oddělené prostory ve skříni. Skříň může být dodávaná nalakovaná v jiném barevném odstínu nebo ve vlastní identifikaci: přizpůsobení vlivu okolí, snadnost rozlišení, v antipopisovacím provedení..17

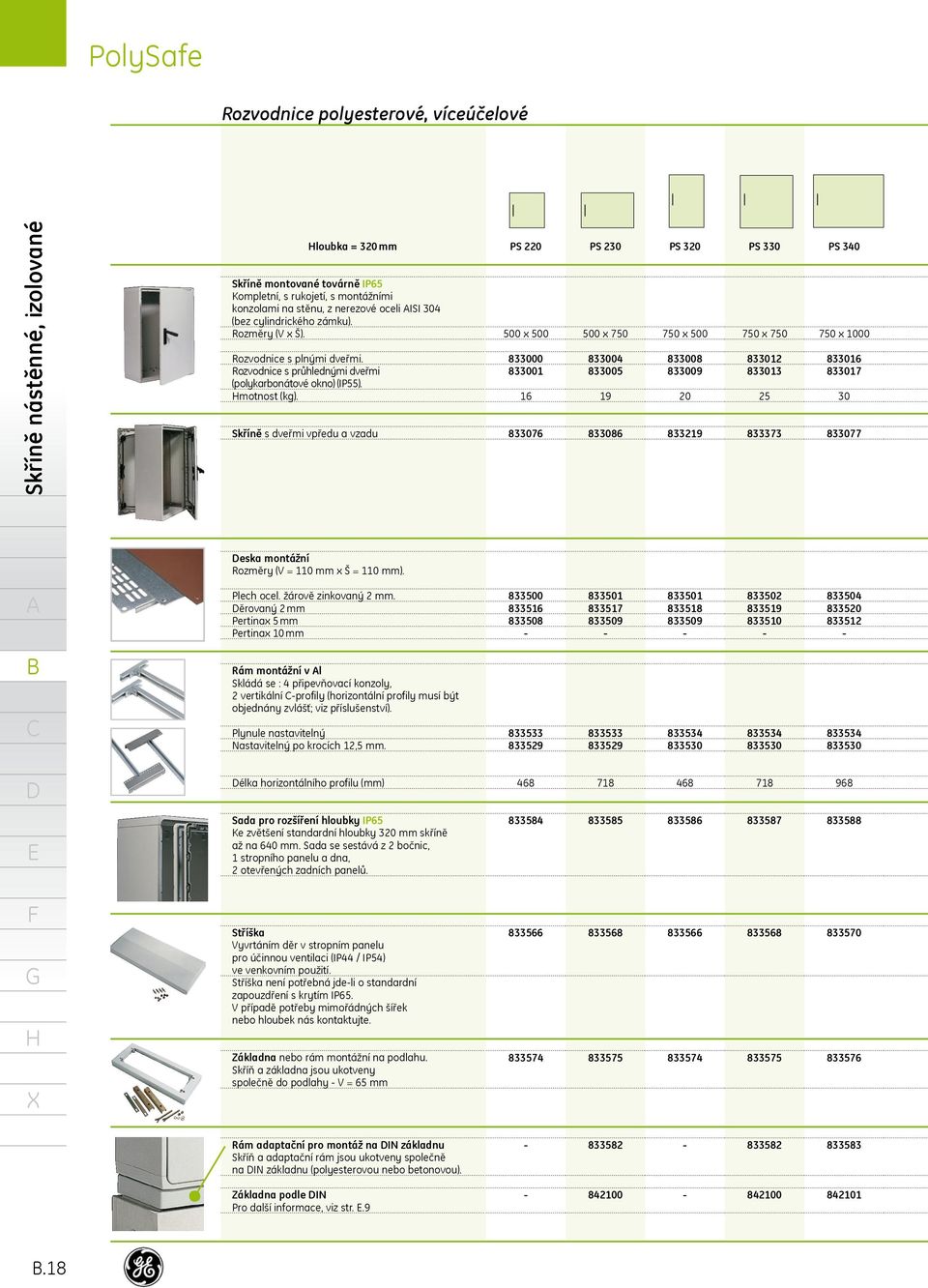

7 Rozvodnice polyesterové, víceúčelové Skříně nástěnné, izolované loubka = 320 mm Skříně montované továrně IP65 Kompletní, s rukojetí, s montážními konzolami na stěnu, z nerezové oceli ISI 304 (bez cylindrického zámku). Rozměry (V x Š). Rozvodnice s plnými dveřmi. Rozvodnice s průhlednými dveřmi (polykarbonátové okno) (IP55). motnost (kg). Skříně s dveřmi vpředu a vzadu PS x PS x PS x PS x PS x eska montážní Rozměry (V = 110 mm x Š = 110 mm). Plech ocel. žárově zinkovaný 2 mm. ěrovaný 2 mm Pertinax 5 mm Pertinax 10 mm Rám montážní v l Skládá se : 4 připevňovací konzoly, 2 vertikální profily (horizontální profily musí být objednány zvlášť; viz příslušenství). Plynule nastavitelný Nastavitelný po krocích 12,5 mm élka horizontálního profilu (mm) Sada pro rozšíření hloubky IP65 Ke zvětšení standardní hloubky 320 mm skříně až na 640 mm. Sada se sestává z 2 bočnic, 1 stropního panelu a dna, 2 otevřených zadních panelů Stříška Vyvrtáním děr v stropním panelu pro účinnou ventilaci (IP44 / IP54) ve venkovním použití. Stříška není potřebná jdeli o standardní zapouzdření s krytím IP65. V případě potřeby mimořádných šířek nebo hloubek nás kontaktujte. Základna nebo rám montážní na podlahu. Skříň a základna jsou ukotveny společně do podlahy V = 65 mm Rám adaptační pro montáž na IN základnu Skříň a adaptační rám jsou ukotveny společně na IN základnu (polyesterovou nebo betonovou) Základna podle IN Pro další informace, viz str

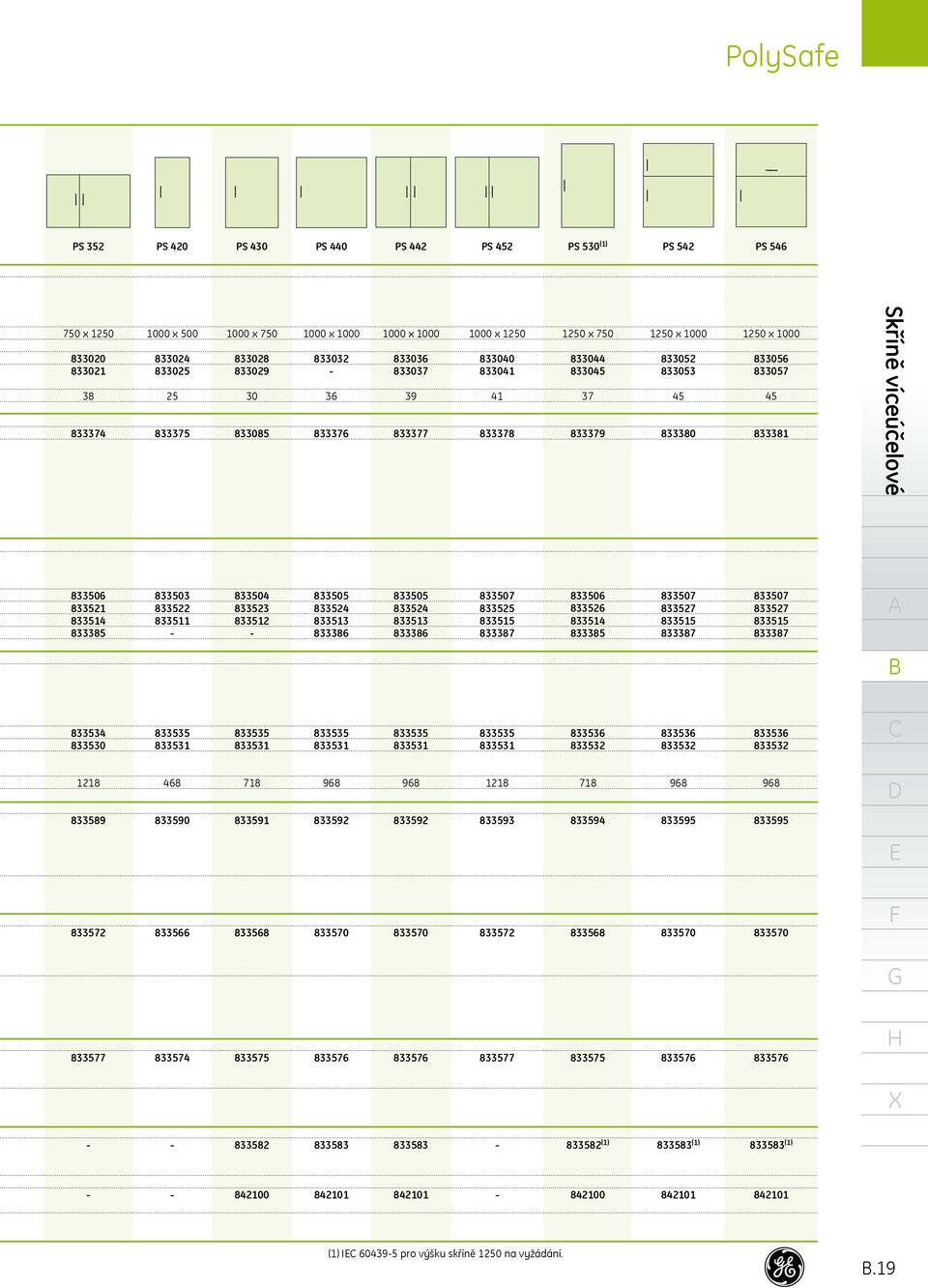

8 PS 352 PS 420 PS 430 PS 440 PS 442 PS 452 PS 530 (1) PS 542 PS x x x x x x x x x Skříně víceúčelové (1) (1) (1) (1) I pro výšku skříně 1250 na vyžádání..19

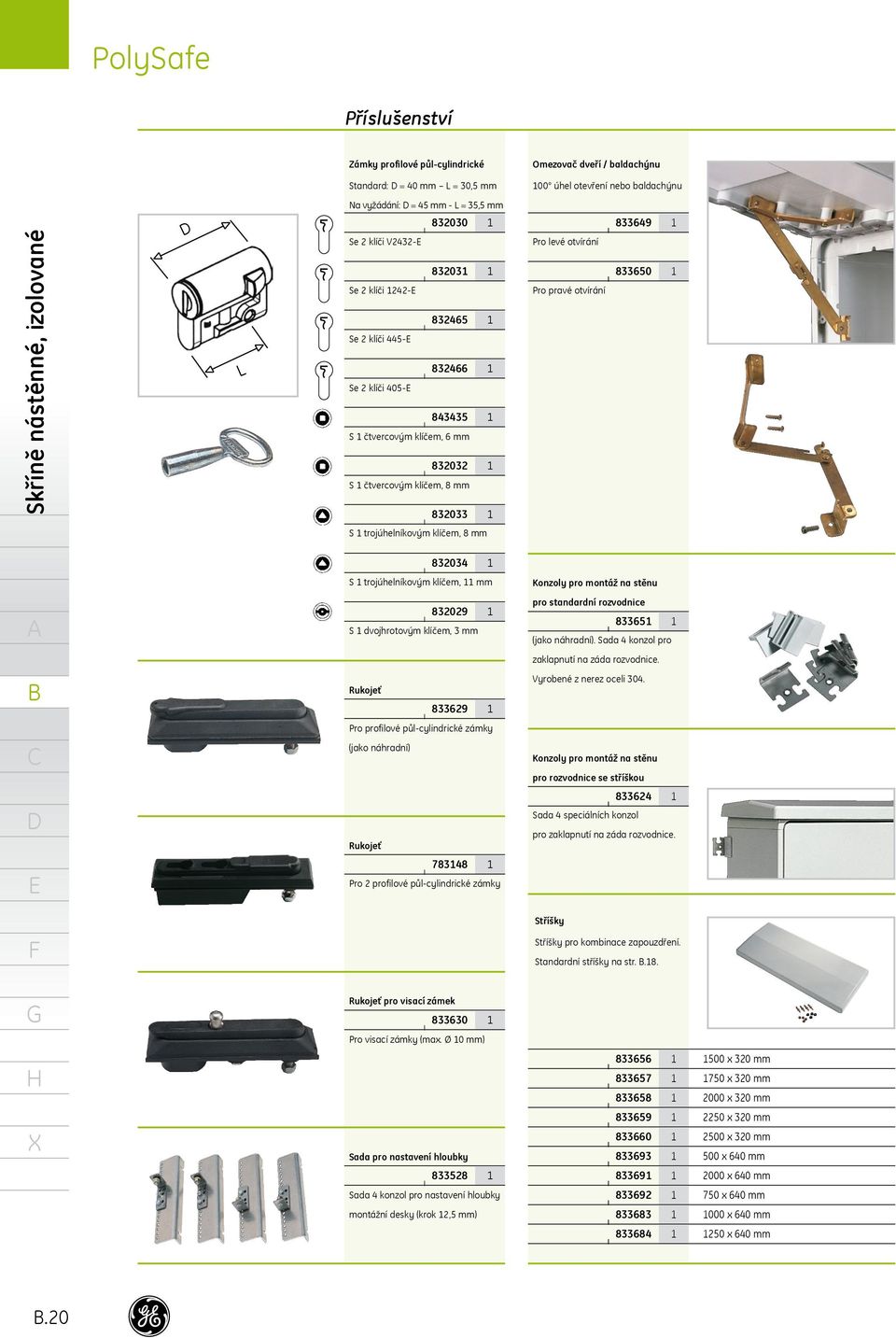

9 Příslušenství Zámky profilové půlcylindrické Standard: = 40 mm L = 30,5 mm Omezovač dveří / baldachýnu 100 úhel otevření nebo baldachýnu Skříně nástěnné, izolované Na vyžádání: = 45 mm L = 35,5 mm Se 2 klíči V2432 Se 2 klíči 1242 Se 2 klíči 445 Se 2 klíči S 1 čtvercovým klíčem, 6 mm S 1 čtvercovým klíčem, 8 mm S 1 trojúhelníkovým klíčem, 8 mm Pro levé otvírání Pro pravé otvírání S 1 trojúhelníkovým klíčem, 11 mm S 1 dvojhrotovým klíčem, 3 mm Rukojeť Pro profilové půlcylindrické zámky (jako náhradní) Rukojeť Pro 2 profilové půlcylindrické zámky Konzoly pro montáž na stěnu pro standardní rozvodnice (jako náhradní). Sada 4 konzol pro zaklapnutí na záda rozvodnice. Vyrobené z nerez oceli 304. Konzoly pro montáž na stěnu pro rozvodnice se stříškou Sada 4 speciálních konzol pro zaklapnutí na záda rozvodnice. Stříšky Stříšky pro kombinace zapouzdření. Standardní stříšky na str..18. Rukojeť pro visací zámek Pro visací zámky (max. Ø 10 mm) Sada pro nastavení hloubky Sada 4 konzol pro nastavení hloubky montážní desky (krok 12,5 mm) x 320 mm x 320 mm x 320 mm x 320 mm x 320 mm x 640 mm x 640 mm x 640 mm x 640 mm x 640 mm.20

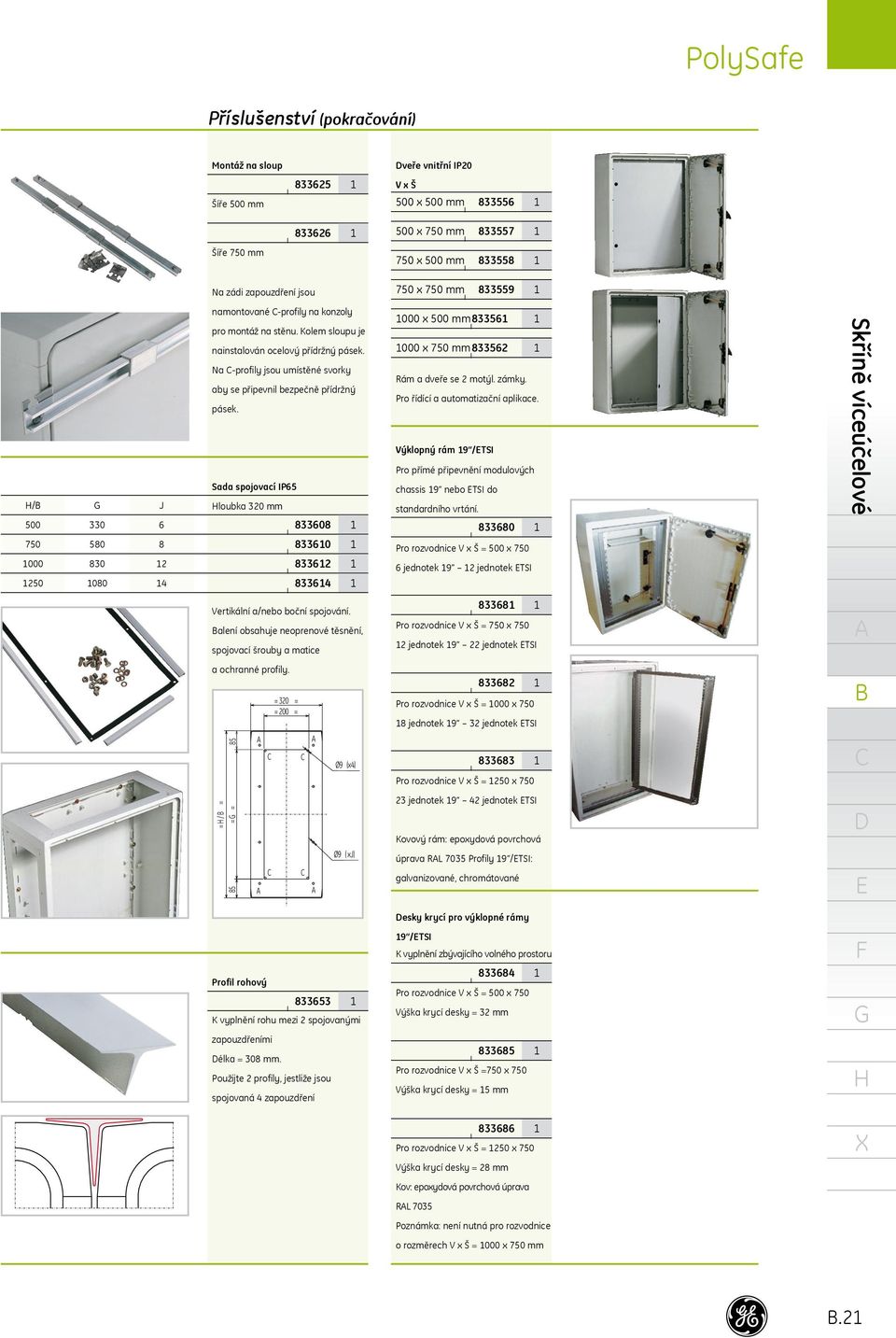

10 Příslušenství (pokračování) Montáž na sloup Šíře 500 mm veře vnitřní IP20 V x Š 500 x 500 mm x 750 mm Šíře 750 mm 750 x 500 mm Na zádi zapouzdření jsou 750 x 750 mm / J namontované profily na konzoly pro montáž na stěnu. Kolem sloupu je nainstalován ocelový přídržný pásek. Na profily jsou umístěné svorky aby se připevnil bezpečně přídržný pásek. Sada spojovací IP65 loubka 320 mm x 500 mm x 750 mm Rám a dveře se 2 motýl. zámky. Pro řídící a automatizační aplikace. Výklopný rám 19 /TSI Pro přímé připevnění modulových chassis 19 nebo TSI do standardního vrtání Pro rozvodnice V x Š = 500 x jednotek jednotek TSI Skříně víceúčelové Vertikální a/nebo boční spojování. alení obsahuje neoprenové těsnění, spojovací šrouby a matice Pro rozvodnice V x Š = 750 x jednotek jednotek TSI a ochranné profily. = 320 = = 200 = Pro rozvodnice V x Š = 1000 x jednotek jednotek TSI = / = = = 85 Ø9 (x4) Pro rozvodnice V x Š = 1250 x jednotek jednotek TSI Kovový rám: epoxydová povrchová 85 Ø9 ( xj) úprava RL 7035 Profily 19 /TSI: galvanizované, chromátované esky krycí pro výklopné rámy Profil rohový K vyplnění rohu mezi 2 spojovanými zapouzdřeními élka = 308 mm. Použijte 2 profily, jestliže jsou spojovaná 4 zapouzdření 19 /TSI K vyplnění zbývajícího volného prostoru Pro rozvodnice V x Š = 500 x 750 Výška krycí desky = 32 mm Pro rozvodnice V x Š =750 x 750 Výška krycí desky = 15 mm Pro rozvodnice V x Š = 1250 x 750 Výška krycí desky = 28 mm Kov: epoxydová povrchová úprava RL 7035 Poznámka: není nutná pro rozvodnice o rozměrech V x Š = 1000 x 750 mm.21

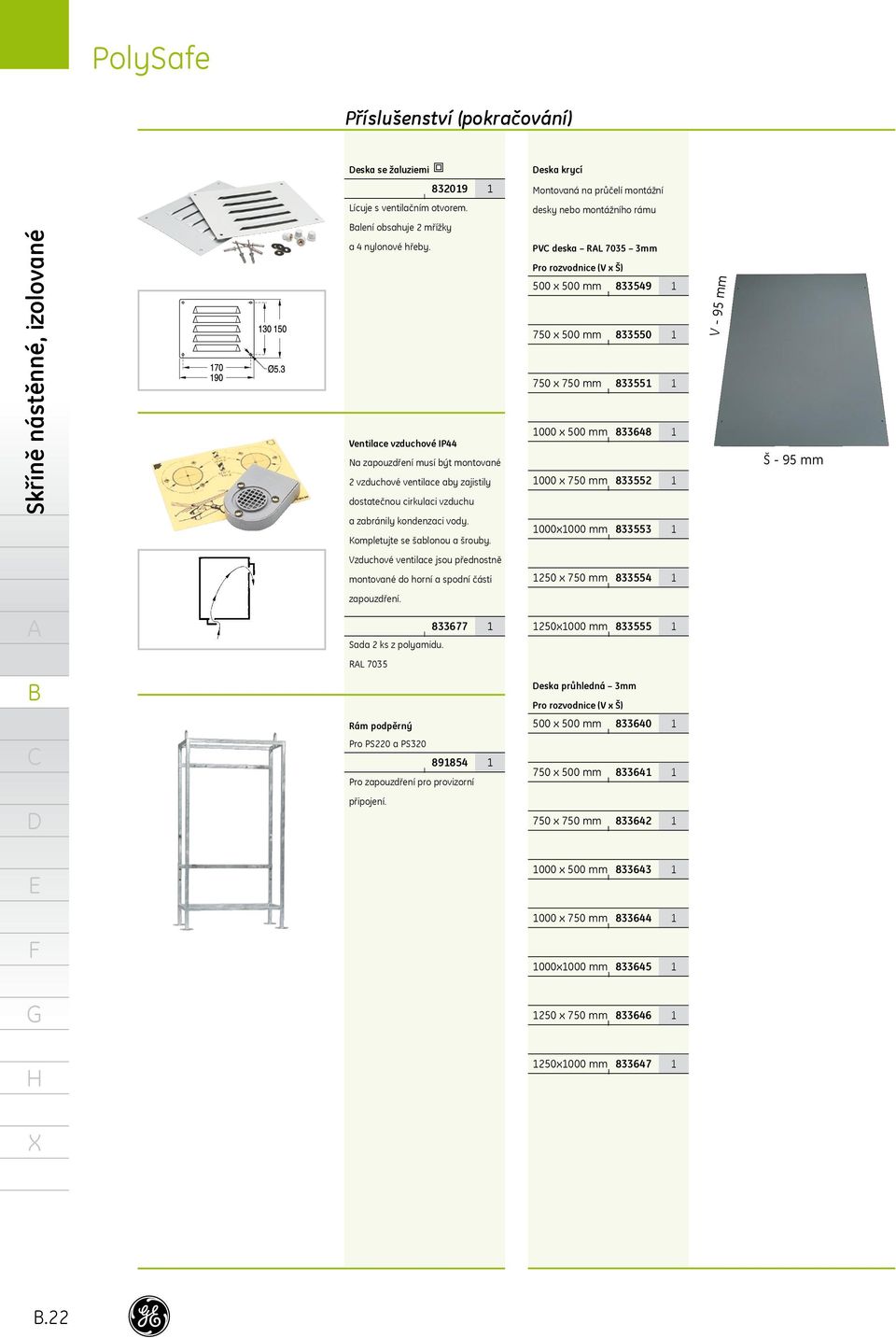

11 Příslušenství (pokračování) eska se žaluziemi eska krycí Montovaná na průčelí montážní Lícuje s ventilačním otvorem. desky nebo montážního rámu alení obsahuje 2 mřížky Skříně nástěnné, izolované a 4 nylonové hřeby. Ventilace vzduchové IP44 Na zapouzdření musí být montované 2 vzduchové ventilace aby zajistily dostatečnou cirkulaci vzduchu PV deska RL mm Pro rozvodnice (V x Š) 500 x 500 mm x 500 mm 750 x 750 mm 1000 x 500 mm 1000 x 750 mm V 95 mm Š 95 mm a zabránily kondenzaci vody. Kompletujte se šablonou a šrouby. 1000x1000 mm Vzduchové ventilace jsou přednostně montované do horní a spodní části 1250 x 750 mm zapouzdření. Sada 2 ks z polyamidu x1000 mm RL 7035 eska průhledná 3mm Pro rozvodnice (V x Š) Rám podpěrný 500 x 500 mm Pro PS220 a PS Pro zapouzdření pro provizorní 750 x 500 mm připojení. 750 x 750 mm x 500 mm x 750 mm x1000 mm x 750 mm x1000 mm

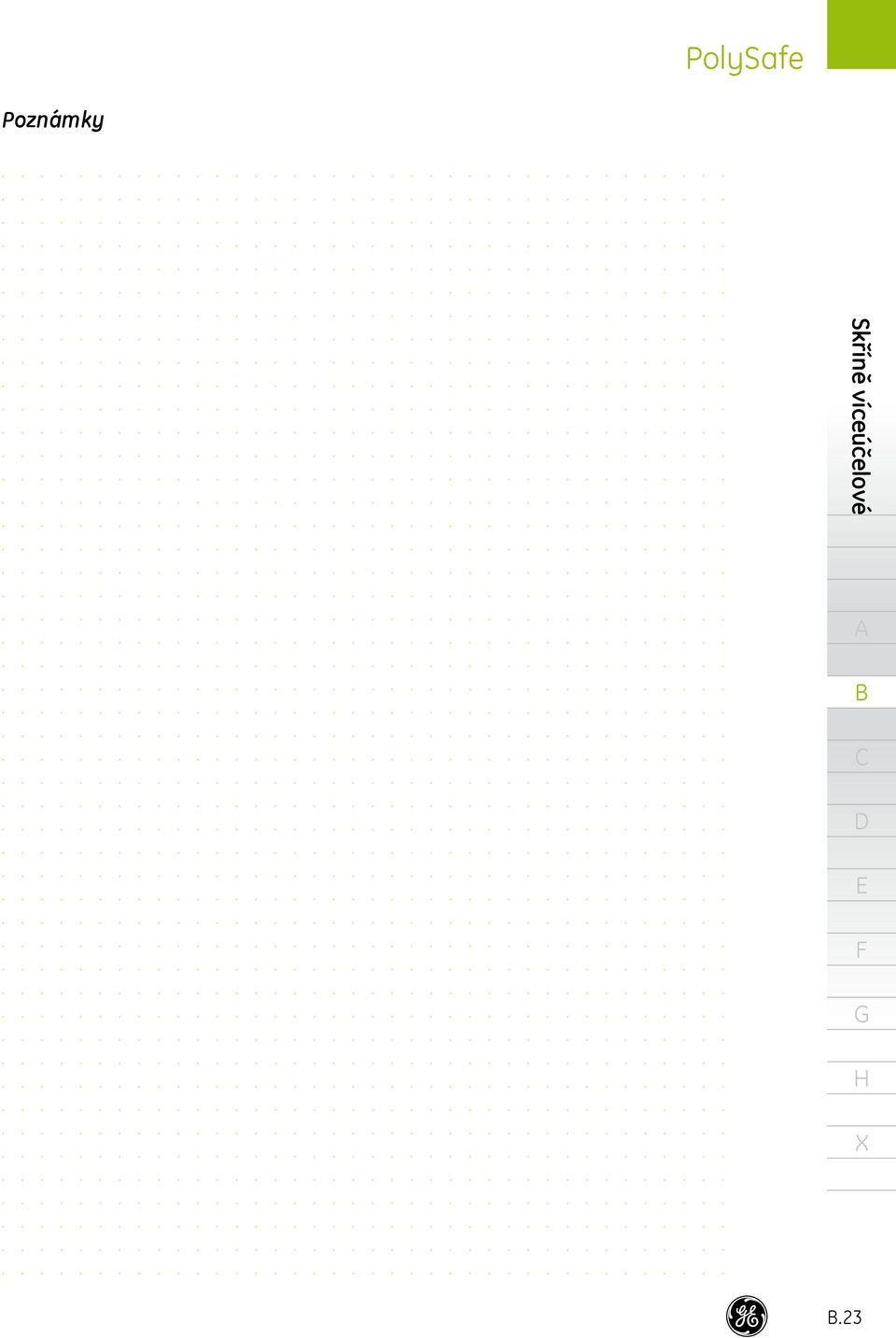

12 Poznámky Skříně víceúčelové.23

13 Rám montážní modulový pro vybavení na INlištu IP20 Skříně nástěnné, izolované Popis 40 mod. VxŠ = 500x mod. VxŠ = 500x750 Obj. čis odávané ve formě stavebnice Obsah sady stavebnice: 2 x nosník pro levý vertikální profil 2 x nosník pro pravý vertikální profil 2 x vertikální montážní profil 2 x kryt izolovaný vertikální pro IP20 2 x kryt izolovaný horizontální pro IP20 všechny šrouby a matice pro montáž 2 řady 4 řady Popis 80 mod. VxŠ = 750x mod. VxŠ = 750x750 Obj. čis Popis 120 mod. VxŠ = 1000x mod. VxŠ = 1000x750 Obj. čis řad 7 řad Popis 238 mod. VxŠ = 1250x750 Obj. čis Modulové funkční díly a příslušenství, viz str

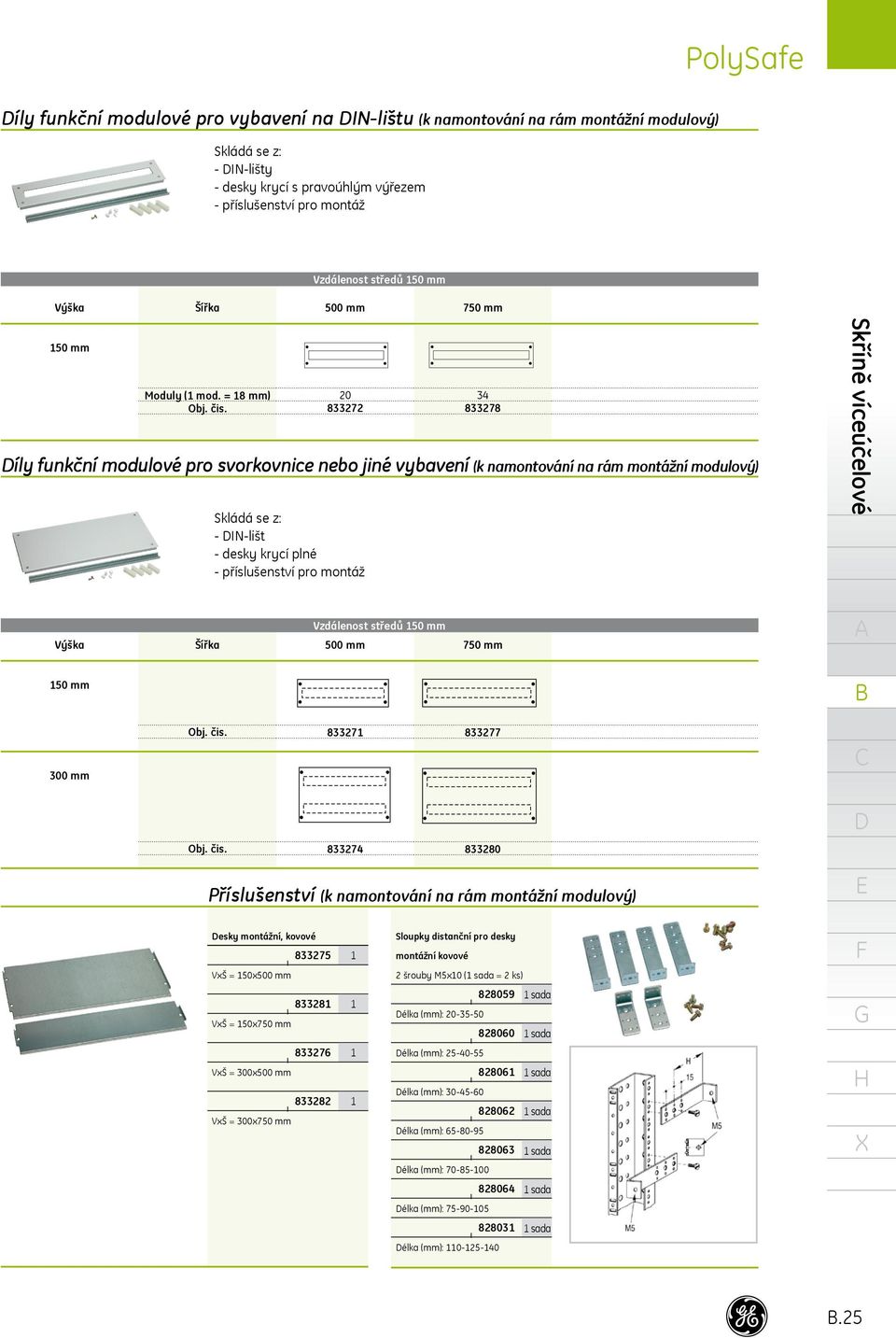

14 íly funkční modulové pro vybavení na INlištu (k namontování na rám montážní modulový) Skládá se z: INlišty desky krycí s pravoúhlým výřezem příslušenství pro montáž Vzdálenost středů 150 mm Výška Šířka 500 mm 750 mm 150 mm Moduly (1 mod. = 18 mm) Obj. čis íly funkční modulové pro svorkovnice nebo jiné vybavení (k namontování na rám montážní modulový) Skládá se z: INlišt desky krycí plné příslušenství pro montáž Skříně víceúčelové Výška Šířka Vzdálenost středů 150 mm 500 mm 750 mm 150 mm 300 mm Obj. čis Obj. čis Příslušenství (k namontování na rám montážní modulový) esky montážní, kovové VxŠ = 150x500 mm VxŠ = 150x750 mm VxŠ = 300x500 mm VxŠ = 300x750 mm Sloupky distanční pro desky montážní kovové 2 šrouby M5x10 (1 sada = 2 ks) élka (mm): élka (mm): élka (mm): élka (mm): élka (mm): élka (mm): élka (mm): sada sada sada sada sada sada sada.25

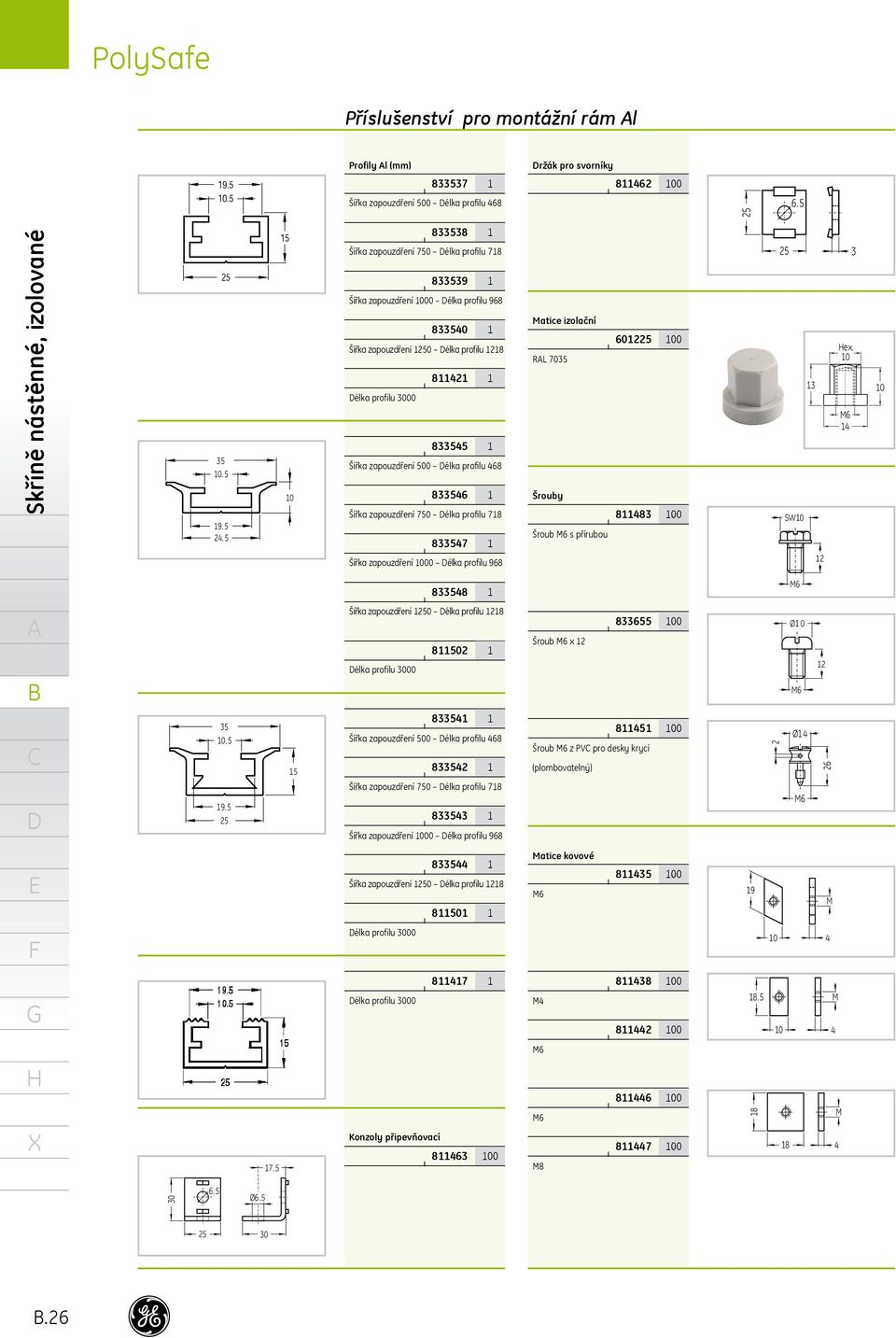

15 Příslušenství pro montážní rám l Profily l (mm) ržák pro svorníky Šířka zapouzdření 500 élka profilu Skříně nástěnné, izolované Šířka zapouzdření 750 élka profilu Šířka zapouzdření 1000 élka profilu Šířka zapouzdření 1250 élka profilu 1218 élka profilu Šířka zapouzdření 500 élka profilu Šířka zapouzdření 750 élka profilu Šířka zapouzdření 1000 élka profilu 968 Matice izolační RL 7035 Šrouby Šroub s přírubou SW ex Šířka zapouzdření 1250 élka profilu élka profilu 3000 Šroub x Ø Šířka zapouzdření 500 élka profilu Šířka zapouzdření 750 élka profilu Šířka zapouzdření 1000 élka profilu Šroub z PV pro desky krycí (plombovatelný) 2 Ø Šířka zapouzdření 1250 élka profilu élka profilu 3000 Matice kovové M élka profilu 3000 Konzoly připevňovací M4 M M 10 4 M Ø

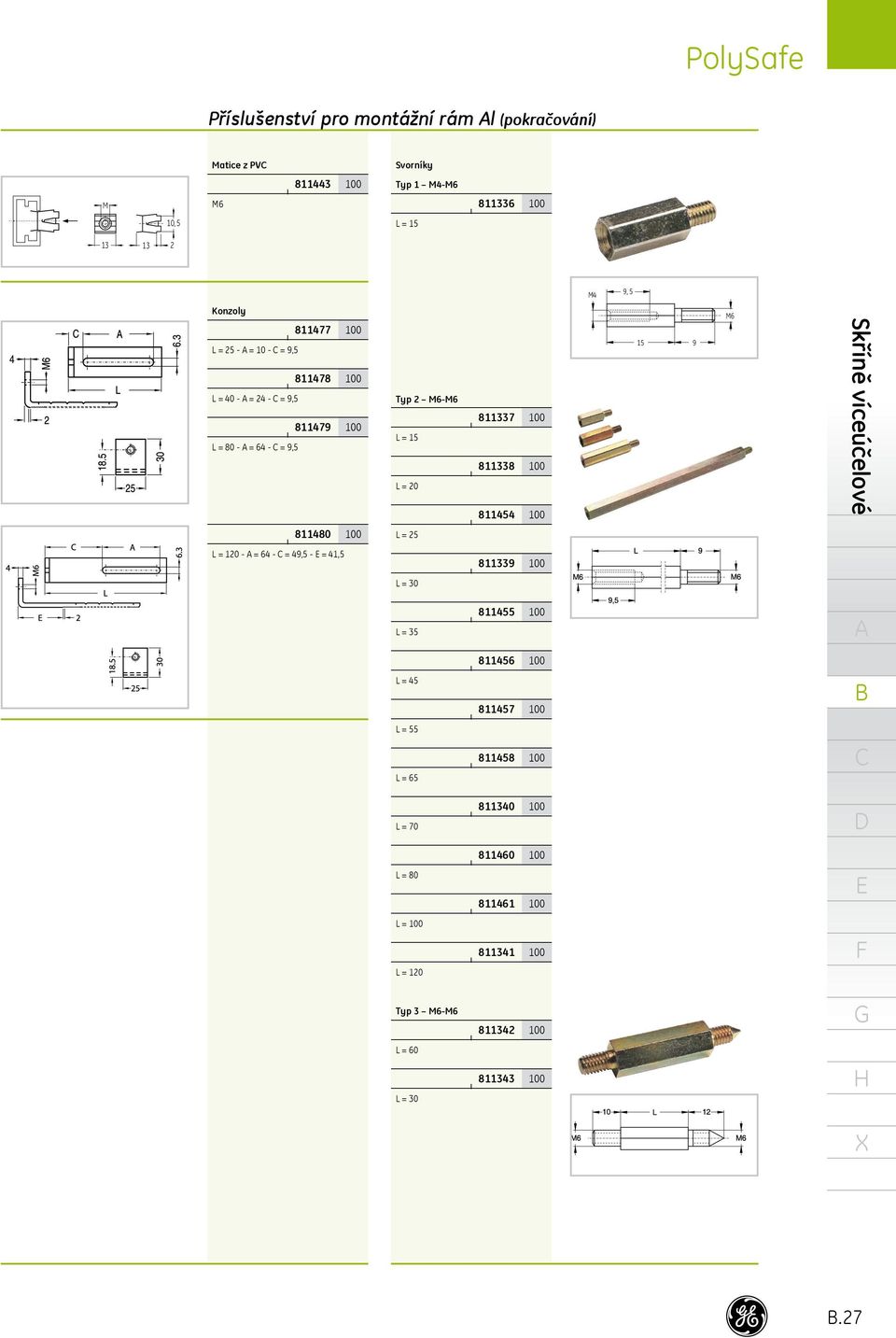

16 Příslušenství pro montážní rám l (pokračování) Matice z PV Svorníky M 10, Typ 1 M4 L = M4 9, 5 Konzoly L = 25 = 10 = 9, L = 40 = 24 = 9, L = 80 = 64 = 9, L = 120 = 64 = 49,5 = 41,5 Typ 2 L = 15 L = 20 L = 25 L = Skříně víceúčelové L = L = 45 L = L = L = L = 80 L = 100 L = Typ 3 L = L =

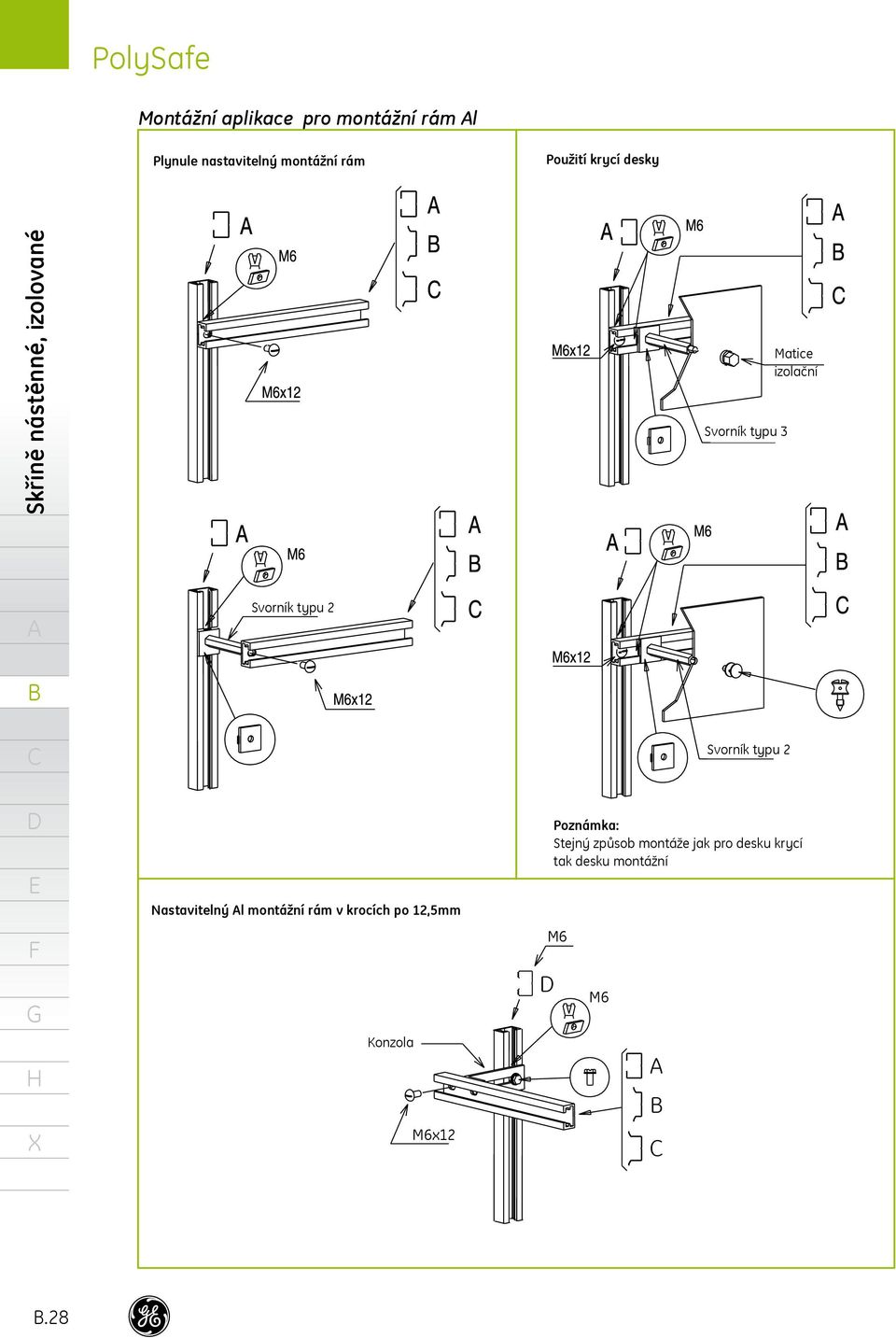

17 Montážní aplikace pro montážní rám l Plynule nastavitelný montážní rám Použití krycí desky Skříně nástěnné, izolované Svorník typu 3 Matice izolační Svorník typu 2 Svorník typu 2 Nastavitelný l montážní rám v krocích po 12,5mm racket Konzola x12 Poznámka: Stejný způsob montáže jak pro desku krycí tak desku montážní.28
