1 systém vibrolisovaných betonových prvků ZAHRADNÍ ARCHITEKTURA GARDEN STONE, GEOGARDEN STONE ZIQZAQ BLOK, GEOZIQZAQ BLOK GEOSTONE - mini CUP STONE KB PALISÁDA, ZAHRADNÍ NÁŠLAPNÝ KÁMEN KB VEGETAČNÍ TVÁRNICE, KB ZAHRADNÍ OBRUBNÍK DLAŽBA UNIVYŠEHRAD, UNIHOLAND, CIHLA BARRIER BLOK

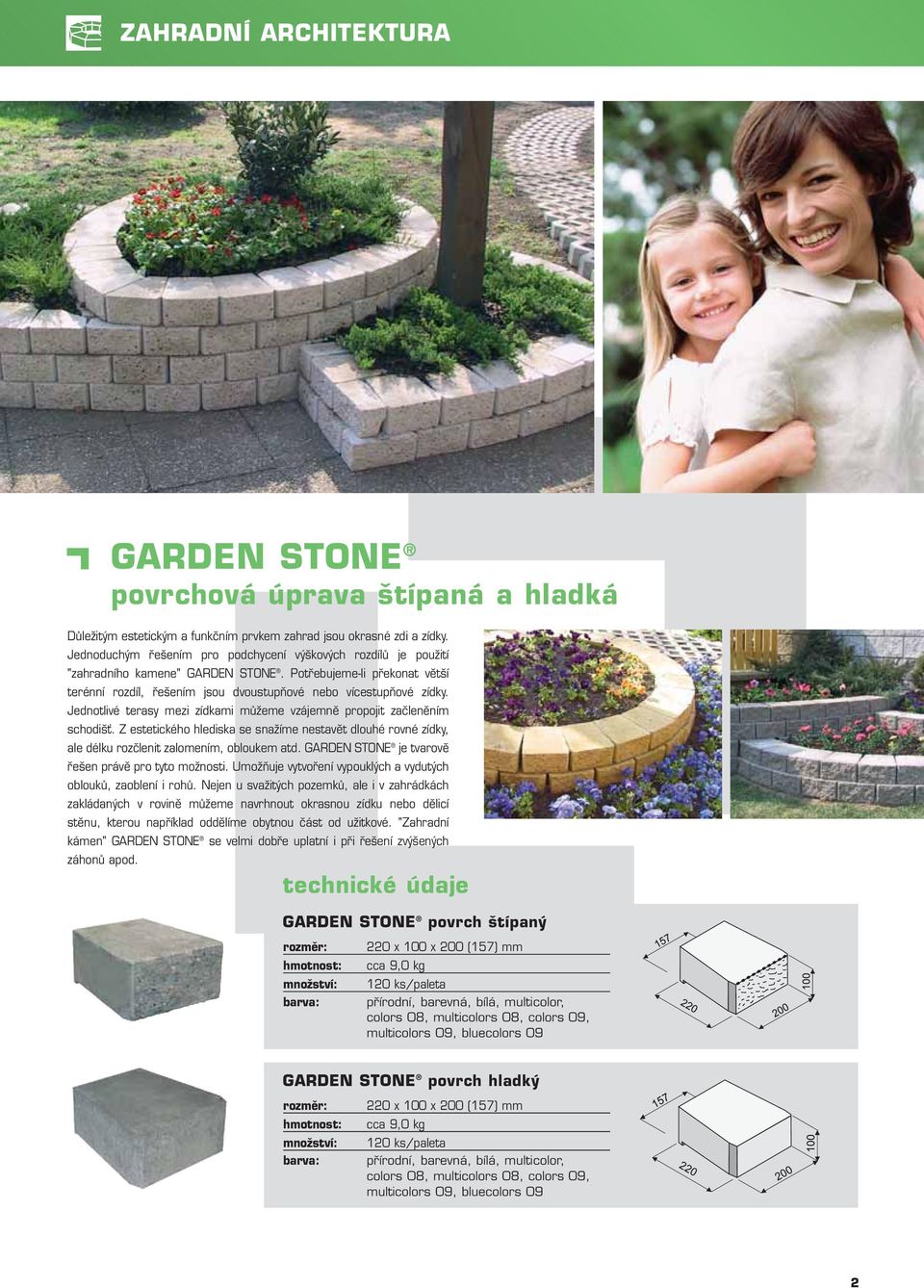

2 ZAHRADNÍ ARCHITEKTURA GARDEN STONE povrchová úprava štípaná a hladká Důležitým estetickým a funkčním prvkem zahrad jsou okrasné zdi a zídky. Jednoduchým řešením pro podchycení výškových rozdílů je použití "zahradního kamene" GARDEN STONE. Potřebujeme-li překonat větší terénní rozdíl, řešením jsou dvoustupňové nebo vícestupňové zídky. Jednotlivé terasy mezi zídkami můžeme vzájemně propojit začleněním schodišť. Z estetického hlediska se snažíme nestavět dlouhé rovné zídky, ale délku rozčlenit zalomením, obloukem atd. GARDEN STONE je tvarově řešen právě pro tyto možnosti. Umožňuje vytvoření vypouklých a vydutých oblouků, zaoblení i rohů. Nejen u svažitých pozemků, ale i v zahrádkách zakládaných v rovině můžeme navrhnout okrasnou zídku nebo dělicí stěnu, kterou například oddělíme obytnou část od užitkové. "Zahradní kámen" GARDEN STONE se velmi dobře uplatní i při řešení zvýšených záhonů apod. technické údaje GARDEN STONE povrch štípaný množství: 220 x 100 x 200 (157) mm cca 9,0 kg 120 ks/paleta přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 GARDEN STONE povrch hladký množství: 220 x 100 x 200 (157) mm cca 9,0 kg 120 ks/paleta přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 2

3 systém vibrolisovaných betonových prvků 4 pokyny pro realizaci opěrných zahradních zídek Systém opěrných zdí GARDEN STONE je stavebně jednoduchý. Není to zdicí systém, nepotřebuje maltu, kotvení zdí ani spojovací kolíčky. Stavba je jednoduchá, protože využívá zámečku na spodní hraně prvků, což umožňuje jejich přesné položení. Automaticky vzniká odskok každé řady o 15 mm. Tím je vytvářen mírný náklon zdi proti svahu a zeď je stabilizována. Každý prvek váží pouze 9 kg, čímž jsou splněny předpoklady pro snadnou a rychlou stavbu. Provedení základu zdi 1 Pro zajištění správné konstrukce a dlouhé životnosti vaší zdi je nezbytný důkladný a pevný základ. Proveďte výkop základu o šířce 50 cm a hloubce asi cm. Na dně výkopu vytvořte 5 cm kompaktní ložnou vrstvu z písku nebo štěrkopísku pro založení první "utopené" vrstvy zdi. Položení první vrstvy 2 Prvky první vrstvy opěrné zdi pokládejte spodní stranou se zámečkem do připraveného základu s pískovým ložem. Jednotlivé pokládané prvky musí být pečlivě nivelovány do roviny zdi i do její kolmé roviny. Přesné položení první řady GARDEN STONE je nezbytné pro dosažení uspokojivého vzhledu celé zdi. Při usazování prvků do písku použijte gumovou paličku. 3 4 Provedení zásypu V průběhu stavby zdi proveďte cm zásyp každé dokončené vrstvy. Zhutnění proveďte jednoduše udusáním každé vrstvy zásypu. Takto zhutněný zásyp by měl být prováděn cca 30 cm za prvky zdi. Materiál použitý pro zásyp musí obsahovat dostatek hrubé frakce a kameniva, nejlépe zásypový štěrkopísek. Nepoužívejte na zásyp běžnou zeminu nebo ornici. Zásyp po dokončení každé vrstvy je velmi důležitý, včetně jeho zhutnění. Položení dalších vrstev Prvky každé další vrstvy zdi jsou pokládány odskokem o polovinu prvku spodní vrstvy. Tím dochází pomocí zámečku na zadní hraně prvku k vzájemnému zajištění jednotlivých vrstev zdi. A to bez použití malty či jiných stabilizačních prvků. Dále pouze jednoduše pokládejte vedle sebe prvky GARDEN STONE. Prvky instalujte odzadu zaklesnutím zámečku za zadní hranu prvků spodní řady a položením pohledovou plochou směrem dopředu. Zabudovaný zámeček na každém prvku automaticky zajišťuje vytváření stabilizačního odskoku vrstvy o 15 mm. Krok 4. opakujte až po dosažení požadované výšky zdi. Ta by neměla přesáhnout 90 cm, tedy asi 9 vrstev. Poslední řadu doporučujeme lepit vhodným mrazuvzdorným tmelem nebo silikonem. ukázka skladeb 1 2 Vnitřní oblouk zdi Vnější oblouk zdi 3 4 ukázka skladeb: 1. Vnější roh první vrstva se štípaným rohovým kamenem 2. Vnější roh druhá vrstva se štípaným rohovým kamenem 3. Vnitřní roh první vrstva 4. Vnitřní roh druhá vrstva Malá montážní svěrka 3

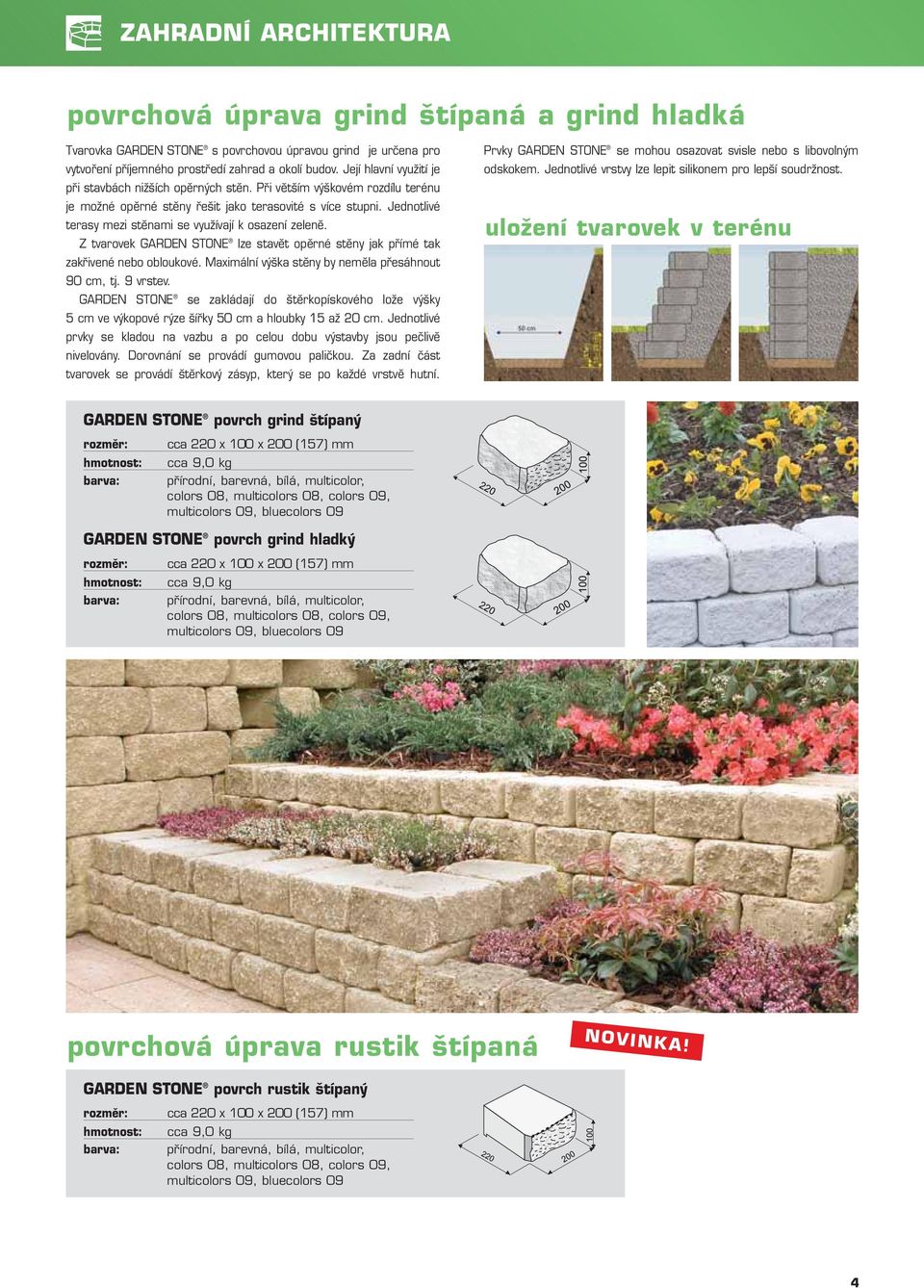

4 ZAHRADNÍ ARCHITEKTURA povrchová úprava grind štípaná a grind hladká Tvarovka GARDEN STONE s povrchovou úpravou grind je určena pro vytvoření příjemného prostředí zahrad a okolí budov. Její hlavní využití je při stavbách nižších opěrných stěn. Při větším výškovém rozdílu terénu je možné opěrné stěny řešit jako terasovité s více stupni. Jednotlivé terasy mezi stěnami se využívají k osazení zeleně. Z tvarovek GARDEN STONE lze stavět opěrné stěny jak přímé tak zakřivené nebo obloukové. Maximální výška stěny by neměla přesáhnout 90 cm, tj. 9 vrstev. GARDEN STONE se zakládají do štěrkopískového lože výšky 5 cm ve výkopové rýze šířky 50 cm a hloubky 15 až 20 cm. Jednotlivé prvky se kladou na vazbu a po celou dobu výstavby jsou pečlivě nivelovány. Dorovnání se provádí gumovou paličkou. Za zadní část tvarovek se provádí štěrkový zásyp, který se po každé vrstvě hutní. Prvky GARDEN STONE se mohou osazovat svisle nebo s libovolným odskokem. Jednotlivé vrstvy lze lepit silikonem pro lepší soudržnost. uložení tvarovek v terénu GARDEN STONE povrch grind štípaný cca 220 x 100 x 200 (157) mm cca 9,0 kg přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 GARDEN STONE povrch grind hladký cca 220 x 100 x 200 (157) mm cca 9,0 kg přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 povrchová úprava rustik štípaná NOVINKA! GARDEN STONE povrch rustik štípaný cca 220 x 100 x 200 (157) mm cca 9,0 kg přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 4

5 systém vibrolisovaných betonových prvků PRVKY ZAHRADNÍ ARCHITEKTURY... krásná zahrada je přirozenou lidskou touhou 5

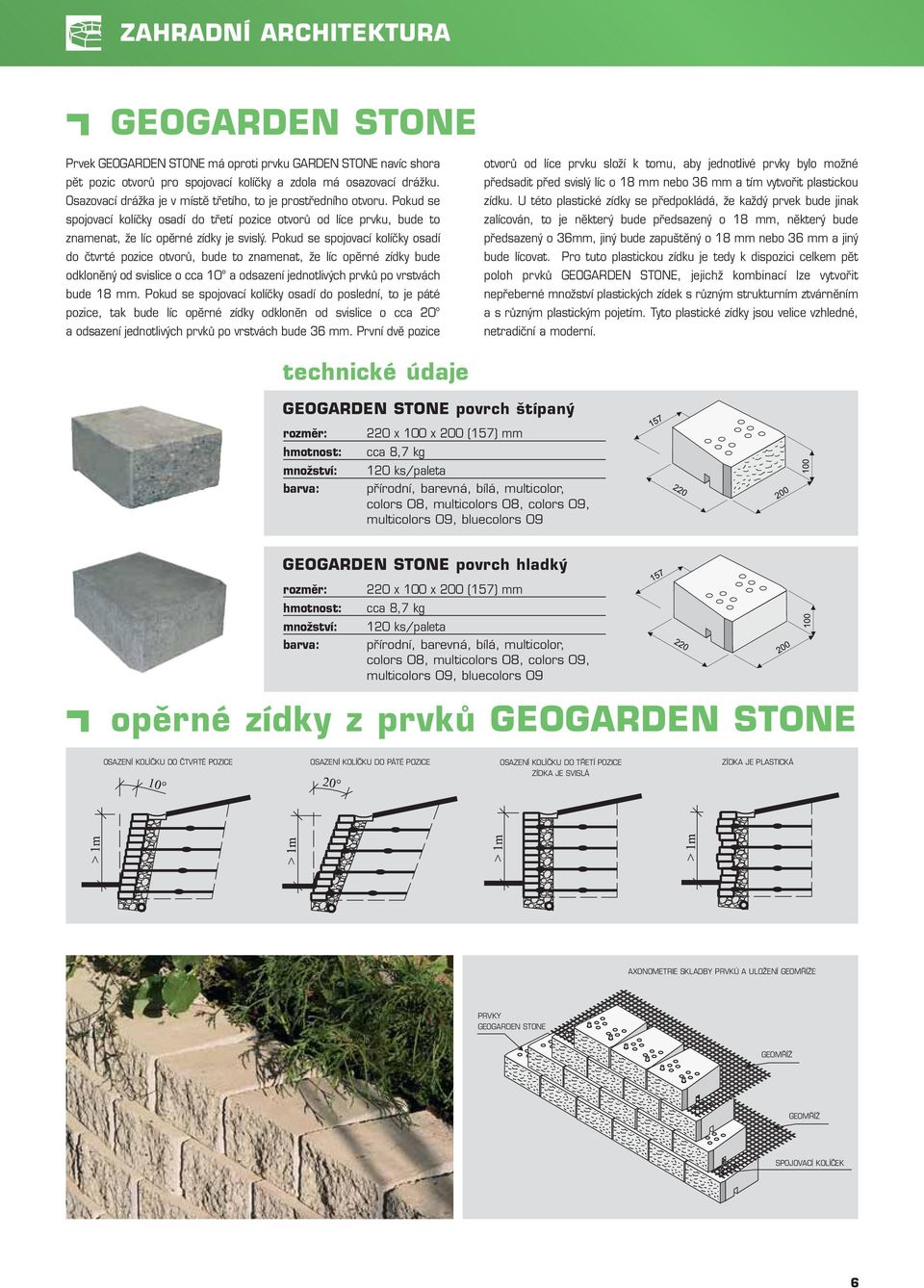

6 ZAHRADNÍ ARCHITEKTURA GEOGARDEN STONE Prvek GEOGARDEN STONE má oproti prvku GARDEN STONE navíc shora pět pozic otvorů pro spojovací kolíčky a zdola má osazovací drážku. Osazovací drážka je v místě třetího, to je prostředního otvoru. Pokud se spojovací kolíčky osadí do třetí pozice otvorů od líce prvku, bude to znamenat, že líc opěrné zídky je svislý. Pokud se spojovací kolíčky osadí do čtvrté pozice otvorů, bude to znamenat, že líc opěrné zídky bude odkloněný od svislice o cca 10 a odsazení jednotlivých prvků po vrstvách bude 18 mm. Pokud se spojovací kolíčky osadí do poslední, to je páté pozice, tak bude líc opěrné zídky odkloněn od svislice o cca 20 a odsazení jednotlivých prvků po vrstvách bude 36 mm. První dvě pozice otvorů od líce prvku složí k tomu, aby jednotlivé prvky bylo možné předsadit před svislý líc o 18 mm nebo 36 mm a tím vytvořit plastickou zídku. U této plastické zídky se předpokládá, že každý prvek bude jinak zalícován, to je některý bude předsazený o 18 mm, některý bude předsazený o 36mm, jiný bude zapuštěný o 18 mm nebo 36 mm a jiný bude lícovat. Pro tuto plastickou zídku je tedy k dispozici celkem pět poloh prvků GEOGARDEN STONE, jejichž kombinací lze vytvořit nepřeberné množství plastických zídek s různým strukturním ztvárněním a s různým plastickým pojetím. Tyto plastické zídky jsou velice vzhledné, netradiční a moderní. technické údaje GEOGARDEN STONE povrch štípaný množství: 220 x 100 x 200 (157) mm cca 8,7 kg 120 ks/paleta přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 GEOGARDEN STONE povrch hladký množství: 220 x 100 x 200 (157) mm cca 8,7 kg 120 ks/paleta přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 opěrné zídky z prvků GEOGARDEN STONE OSAZENÍ KOLÍČKU DO ČTVRTÉ POZICE OSAZENÍ KOLÍČKU DO PÁTÉ POZICE OSAZENÍ KOLÍČKU DO TŘETÍ POZICE ZÍDKA JE SVISLÁ ZÍDKA JE PLASTICKÁ AXONOMETRIE SKLADBY PRVKŮ A ULOŽENÍ GEOMŘÍŽE PRVKY GEOGARDEN STONE GEOMŘÍŽ GEOMŘÍŽ SPOJOVACÍ KOLÍČEK 6

7 systém vibrolisovaných betonových prvků PRVKY ZAHRADNÍ ARCHITEKTURY... krásná zahrada je přirozenou lidskou touhou 7

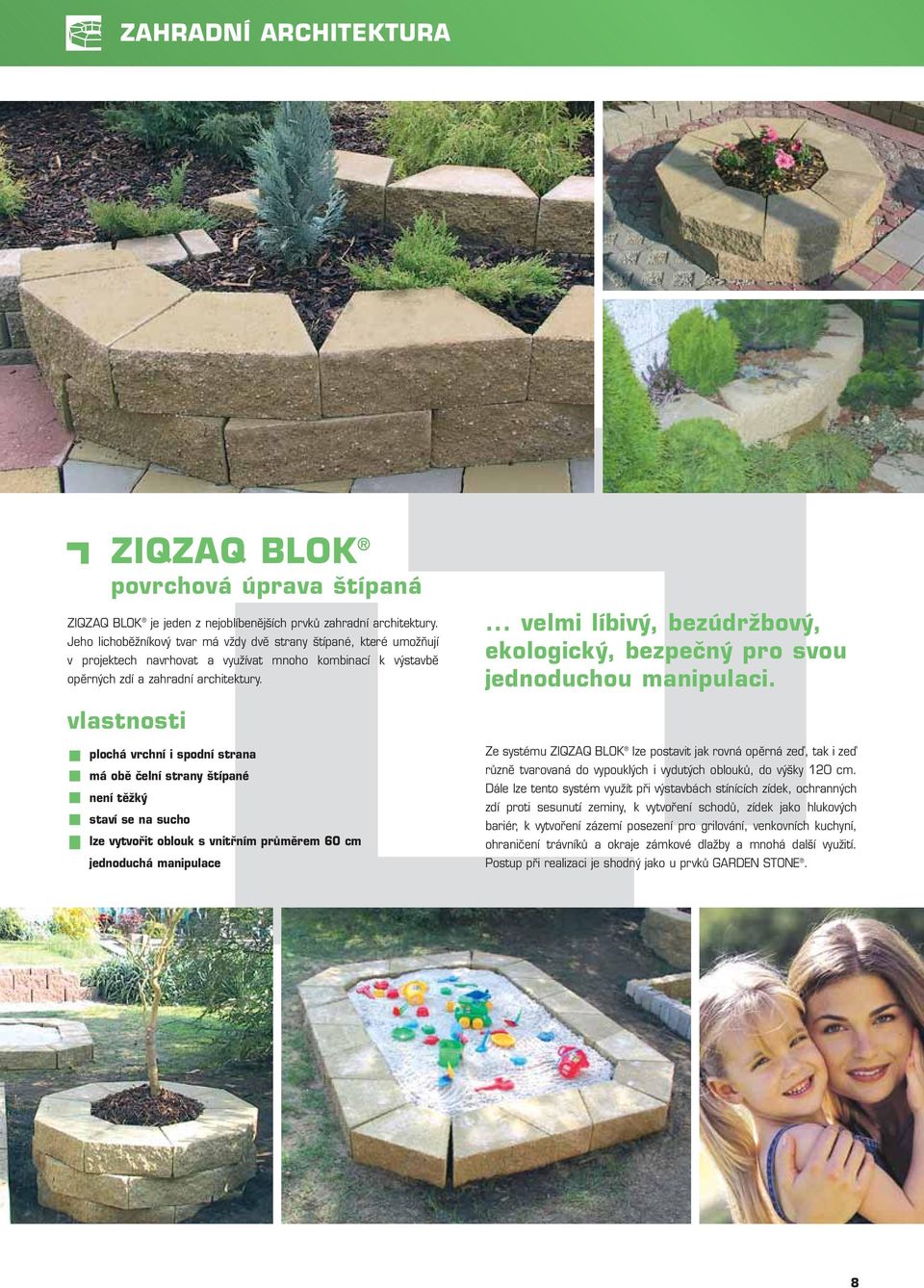

8 ZAHRADNÍ ARCHITEKTURA ZIQZAQ BLOK povrchová úprava štípaná ZIQZAQ BLOK je jeden z nejoblíbenějších prvků zahradní architektury. Jeho lichoběžníkový tvar má vždy dvě strany štípané, které umožňují v projektech navrhovat a využívat mnoho kombinací k výstavbě opěrných zdí a zahradní architektury. vlastnosti plochá vrchní i spodní strana má obě čelní strany štípané není těžký staví se na sucho lze vytvořit oblouk s vnitřním průměrem 60 cm jednoduchá manipulace... velmi líbivý, bezúdržbový, ekologický, bezpečný pro svou jednoduchou manipulaci. Ze systému ZIQZAQ BLOK lze postavit jak rovná opěrná zeď, tak i zeď různě tvarovaná do vypouklých i vydutých oblouků, do výšky 120 cm. Dále lze tento systém využít při výstavbách stínících zídek, ochranných zdí proti sesunutí zeminy, k vytvoření schodů, zídek jako hlukových bariér, k vytvoření zázemí posezení pro grilování, venkovních kuchyní, ohraničení trávníků a okraje zámkové dlažby a mnohá další využití. Postup při realizaci je shodný jako u prvků GARDEN STONE. 8

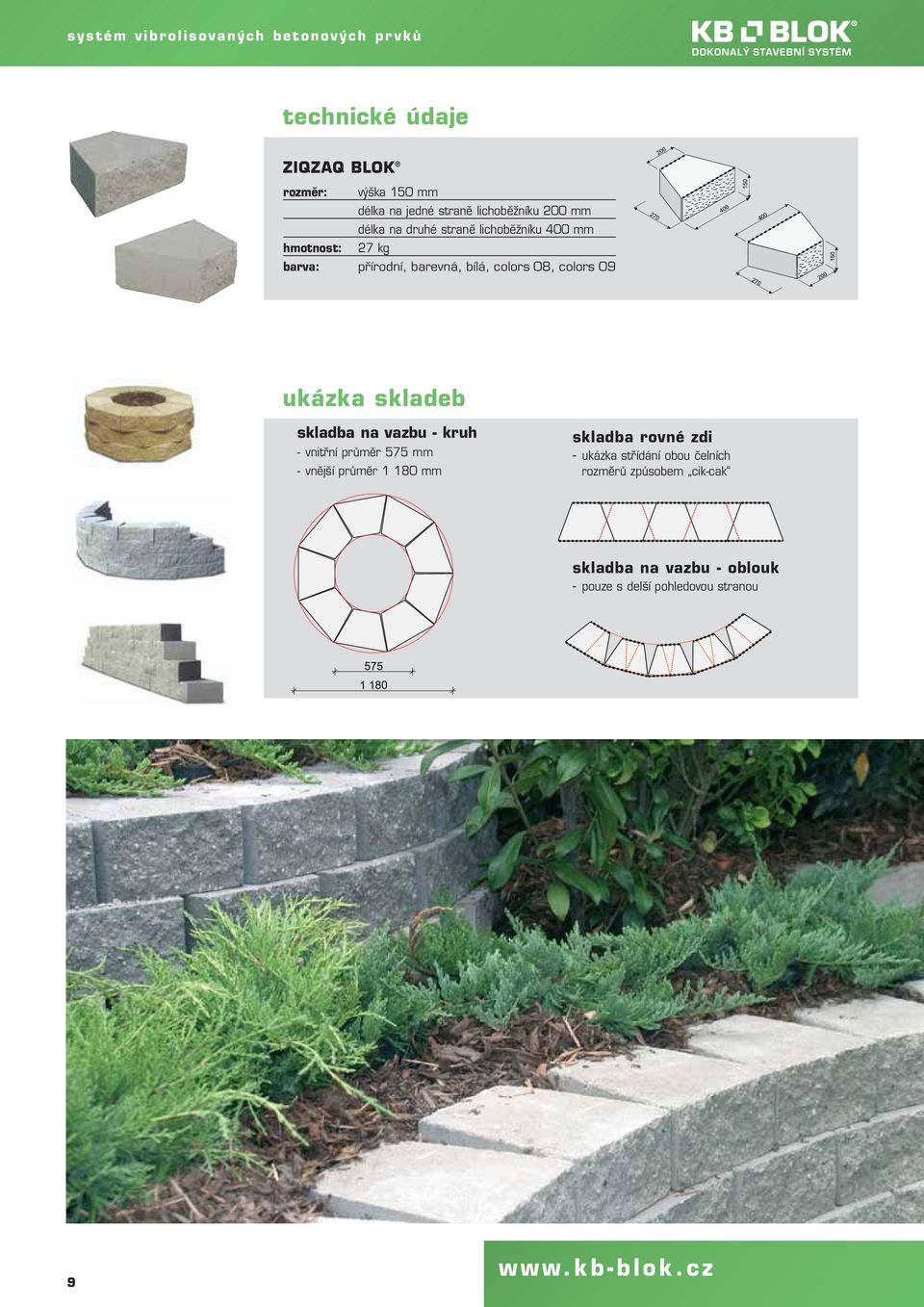

9 systém vibrolisovaných betonových prvků technické údaje ZIQZAQ BLOK výška 150 mm délka na jedné straně lichoběžníku 200 mm délka na druhé straně lichoběžníku 400 mm 27 kg přírodní, barevná, bílá, colors 08, colors 09 ukázka skladeb skladba na vazbu - kruh - vnitřní průměr 575 mm - vnější průměr mm skladba rovné zdi - ukázka střídání obou čelních rozměrů způsobem cik-cak skladba na vazbu - oblouk - pouze s delší pohledovou stranou 9

10 ZAHRADNÍ ARCHITEKTURA povrchová úprava grind štípaná ZIQZAQ BLOK s povrchovou úpravou grind je netradiční prvek s malebným historizujícím vzhledem, který je určen zejména k dotváření zahradní architektury. Lichoběžníkový tvar prvku dovoluje jeho mnohostranné tvarové využití. Z tohoto prvku je možné vytvářet menší opěrné stěny do výšky zhruba 1,2 m. Opěrné stěny mohou být jak přímé tak různě tvarované. Prvek se s velikou oblibou používá k vytvoření terénního schodiště, k vyrovnání menších terénních rozdílů, k ohraničení trávníků, k vytvoření velkých květináčů, zahradního zázemí pro rekreaci a grilování. ZIQZAQ BLOK povrchová úprava grind výška cca 150 mm délka na jedné straně lichoběžníku 200 mm délka na druhé straně lichoběžníku 400 mm cca 27 kg přírodní, barevná, bílá, colors 08, colors 09 povrchová úprava rustik štípaná NOVINKA! ZIQZAQ BLOK povrchová úprava rustik výška cca 150 mm délka na jedné straně lichoběžníku 200 mm délka na druhé straně lichoběžníku 400 mm cca 27 kg přírodní, barevná, bílá, colors 08, colors 09 10

11 systém vibrolisovaných betonových prvků PRVKY ZAHRADNÍ ARCHITEKTURY... krásná zahrada je přirozenou lidskou touhou 11

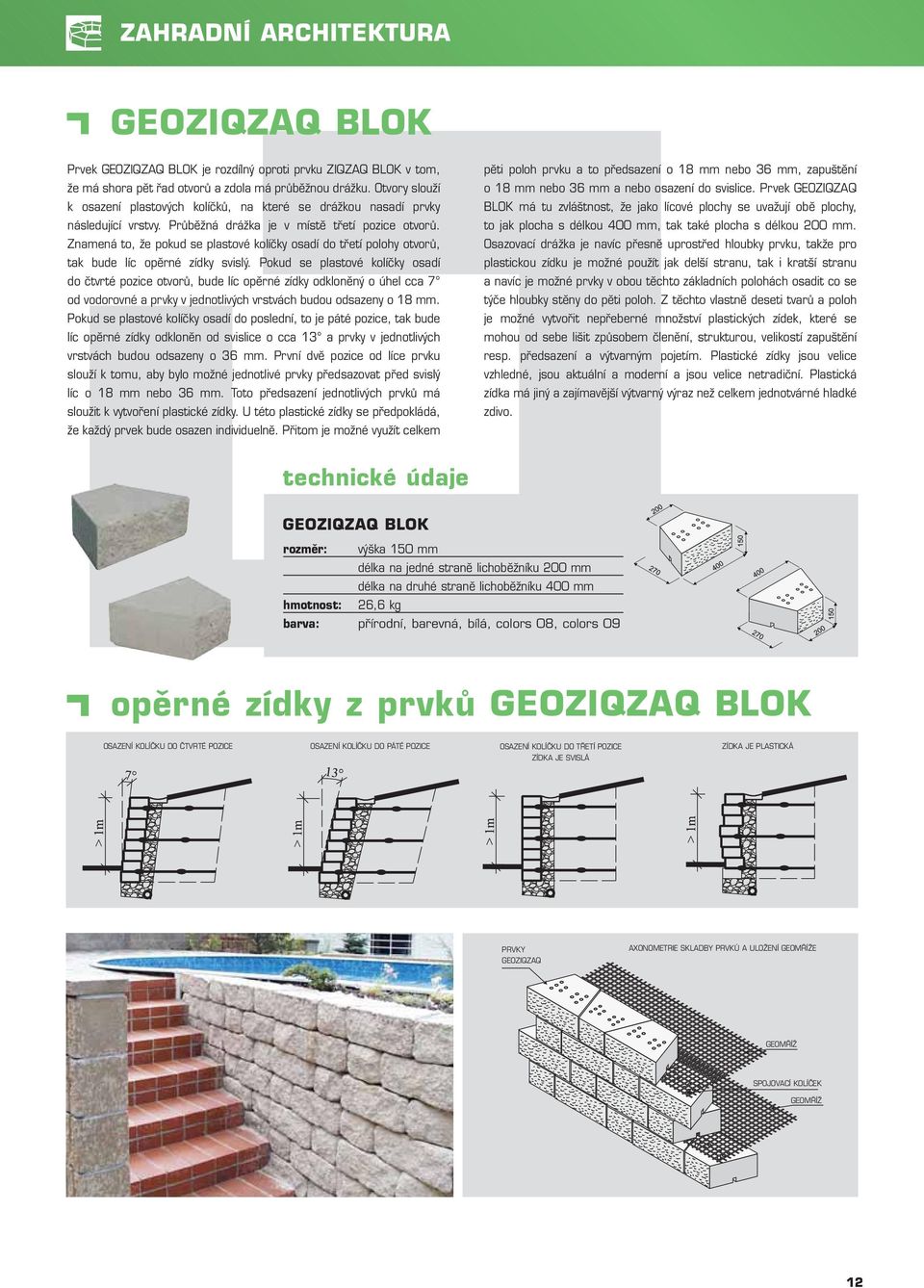

12 ZAHRADNÍ ARCHITEKTURA GEOZIQZAQ BLOK Prvek GEOZIQZAQ BLOK je rozdílný oproti prvku ZIQZAQ BLOK v tom, že má shora pět řad otvorů a zdola má průběžnou drážku. Otvory slouží k osazení plastových kolíčků, na které se drážkou nasadí prvky následující vrstvy. Průběžná drážka je v místě třetí pozice otvorů. Znamená to, že pokud se plastové kolíčky osadí do třetí polohy otvorů, tak bude líc opěrné zídky svislý. Pokud se plastové kolíčky osadí do čtvrté pozice otvorů, bude líc opěrné zídky odkloněný o úhel cca 7 od vodorovné a prvky v jednotlivých vrstvách budou odsazeny o 18 mm. Pokud se plastové kolíčky osadí do poslední, to je páté pozice, tak bude líc opěrné zídky odkloněn od svislice o cca 13 a prvky v jednotlivých vrstvách budou odsazeny o 36 mm. První dvě pozice od líce prvku slouží k tomu, aby bylo možné jednotlivé prvky předsazovat před svislý líc o 18 mm nebo 36 mm. Toto předsazení jednotlivých prvků má sloužit k vytvoření plastické zídky. U této plastické zídky se předpokládá, že každý prvek bude osazen individuelně. Přitom je možné využít celkem pěti poloh prvku a to předsazení o 18 mm nebo 36 mm, zapuštění o 18 mm nebo 36 mm a nebo osazení do svislice. Prvek GEOZIQZAQ BLOK má tu zvláštnost, že jako lícové plochy se uvažují obě plochy, to jak plocha s délkou 400 mm, tak také plocha s délkou 200 mm. Osazovací drážka je navíc přesně uprostřed hloubky prvku, takže pro plastickou zídku je možné použít jak delší stranu, tak i kratší stranu a navíc je možné prvky v obou těchto základních polohách osadit co se týče hloubky stěny do pěti poloh. Z těchto vlastně deseti tvarů a poloh je možné vytvořit nepřeberné množství plastických zídek, které se mohou od sebe lišit způsobem členění, strukturou, velikostí zapuštění resp. předsazení a výtvarným pojetím. Plastické zídky jsou velice vzhledné, jsou aktuální a moderní a jsou velice netradiční. Plastická zídka má jiný a zajímavější výtvarný výraz než celkem jednotvárné hladké zdivo. technické údaje GEOZIQZAQ BLOK výška 150 mm délka na jedné straně lichoběžníku 200 mm délka na druhé straně lichoběžníku 400 mm 26,6 kg přírodní, barevná, bílá, colors 08, colors 09 opěrné zídky z prvků GEOZIQZAQ BLOK OSAZENÍ KOLÍČKU DO ČTVRTÉ POZICE OSAZENÍ KOLÍČKU DO PÁTÉ POZICE OSAZENÍ KOLÍČKU DO TŘETÍ POZICE ZÍDKA JE SVISLÁ ZÍDKA JE PLASTICKÁ PRVKY GEOZIQZAQ AXONOMETRIE SKLADBY PRVKŮ A ULOŽENÍ GEOMŘÍŽE GEOMŘÍŽ SPOJOVACÍ KOLÍČEK GEOMŘÍŽ 12

13 systém vibrolisovaných betonových prvků PRVKY ZAHRADNÍ ARCHITEKTURY... krásná zahrada je přirozenou lidskou touhou 13

14 ZAHRADNÍ ARCHITEKTURA Pro stavbu opěrných zídek v zahradní architektuře lze s výhodou využít prvků GEOSTONE mini. Tyto prvky jsou přednostně určené pro výstavbu a dotváření zahradní architektury. Prvky jsou navrženy tak, aby působily v zahradní architektuře velmi esteticky, aby dotvářely zahradní koncepci a aby spolu jak s ostatními prvky zahradní architektury tak také s květinami a rostlinami byly mocným prostředkem pro tvorbu kvalitních, vkusných a velmi estetických zahrad, které potěší oko každého člověka. Prvky GEOSTONE mini najdou uplatnění zejména u zahrad, které jsou ve svažitém terénu. Tyto zahrady mohou být velice zajímavé, netradičně pojaté a velmi vzhledné. Prostředkem pro vytváření vyšších terénních stupňů a teras jsou vyztužené opěrné zídky s prvky GEOSTONE mini. technické údaje Prvky řady GEOSTONE mini mají jednotnou výšku a to 150 mm. Prvky jsou co se týče základních rozměrů celkem ve třech variantách a to prvky základní s délkou 337 mm, dále čtvrťáky s délkou 252 mm a šesťáky s délkou 168 mm. Prvky mohou být dále ploché, což jsou prvky FLAT a nebo plastické, což jsou prvky BENT. Opěrnou zídku je možné vytvářet buď z jednoho druhu prvků, čímž se získá buď jemnější a nebo hrubší členění zídky a nebo je možné prvky mezi sebou libovolně kombinovat, čímž se získá nepravidelný vzhled zídky. Co se týče struktury povrchu, tak všechny prvky mohou být buď v provedení štípaném a nebo v provedení hladkém. Prvky jsou konické, a proto z nich lze bez problémů vytvářet jak vnitřní tak také vnější oblouky. GEOSTONE - miniflat 300 x 150 x 337 mm 22 kg / 21,5 kg přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 GEOSTONE - miniflat štípaný GEOSTONE - miniflat štípaný NOVINKA! GEOSTONE - miniflatčtvrťák 300 x 150 x 252 mm 13,2 kg / 13 kg přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 GEOSTONE - miniflat štípaný grind GEOSTONE - miniflat čtvrťák štípaný GEOSTONE - miniflat štípaný rustik GEOSTONE - miniflat čtvrťák štípaný NOVINKA! GEOSTONE - miniflatšesťák 300 x 150 x 168 mm 11,1 kg / 11 kg přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 GEOSTONE - miniflat čtvrťák štípaný grind GEOSTONE - miniflat šesťák štípaný GEOSTONE - miniflat čtvrťák štípaný rustik GEOSTONE - miniflat šesťák štípaný NOVINKA! GEOSTONE - minibent 300 x 150 x 337 mm 20,4 kg / 20 kg přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 GEOSTONE - miniflat šesťák štípaný grind GEOSTONE - minibent štípaný GEOSTONE - miniflat šesťák štípaný rustik GEOSTONE - minibent hladký GEOSTONE - minibent štípaný grind 14

15 systém vibrolisovaných betonových prvků GEOSTONE - minibentčtvrťák 300 x 150 x 252 mm 12,1 kg / 12 kg přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 GEOSTONE - minibent čtvrťák štípaný GEOSTONE - minibent čtvrťák hladký GEOSTONE - minibent čtvrťák štípaný grind GEOSTONE - minibentšesťák 300 x 150 x 168 mm 10,3 kg / 10 kg přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 GEOSTONE - minibent šesťák štípaný GEOSTONE - minibent šesťák hladký GEOSTONE - minishelf 350 x 150 x 337 mm Rovný záklopový prvek GEOSTONE - mini cca 17 kg / 16,5 kg přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors x 190 x 65 mm 10 kg přírodní, barevná, bílá GEOSTONE - minishelf štípaný GEOSTONE - minibent šesťák štípaný grind GEOSTONE - minishelf hladký Malá montážní svěrka Spojovací kolíček GEOSTONE 2 ks pro jeden pohledový prvek Geomříž pevnost v tahu: podélně 65 kn*m -1, příčně 25 kn*m -1 velikost oka: 22 x 30 mm plošná 305 g*m -2 šíře role: 3,6 m délka role: 100 m Na požádání Vám můžeme dodat i další druhy geomříží, popřípadě zaslat komplexní nabídku geomříží pro výpočet opěrné stěny Další informace naleznete v prospektu, technických příručkách a CD: 15

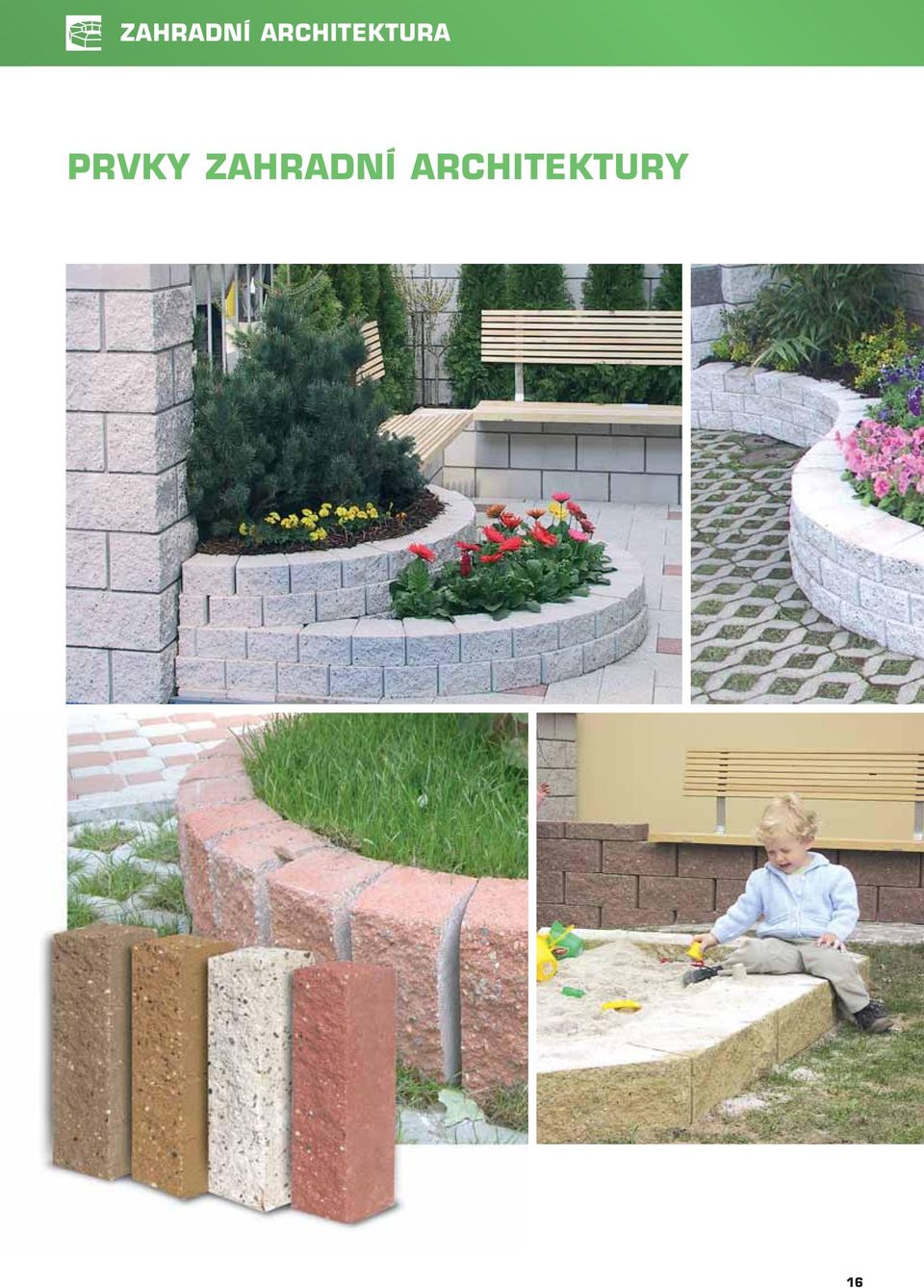

16 ZAHRADNÍ ARCHITEKTURA PRVKY ZAHRADNÍ ARCHITEKTURY 16

17 systém vibrolisovaných betonových prvků... systémy profesionálů ve Vašich rukou 17

18 ZAHRADNÍ ARCHITEKTURA CUP STONE Prvky CUP STONE jsou prvky truhlíkového tvaru, které jsou primárně určeny pro osázení rostlinami. Prvky mohou být vyrobeny v šesti základních barvách: přírodní, červená, hnědá, černá, žlutá a bílá a dále s povrchem CUP STONE MALÝ technické údaje CUP STONE MALÝ množství: 300 x 150 x 300 mm cca 12 kg / 11,5 kg 72 ks/paleta přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 hladkým a nebo štípaným. Prvky mají zdola ozub pro snadnější osazení a shora mají drážku pro zavlažovací trubku. Lze je použít samostatně pro vytvoření ozeleněných svahů a nebo v kombinaci s ostatními prvky. povrch štípaný povrch štípaný rustik povrch hladký NOVINKA! CUP STONE VELKÝ Jak už sám název napovídá, tento prvek je o málo větší než jeho příbuzný prvek. technické údaje CUP STONE VELKÝ množství: 400 x 200 x 400 mm cca 23 kg / 22,3 kg 36 ks/paleta přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 povrch štípaný povrch štípaný rustik povrch hladký NOVINKA! Malá montážní svěrka Další informace naleznete v technické příručce CUP STONE: 18

19 systém vibrolisovaných betonových prvků opěrné svahy z prvků CUP STONE Prvky CUP STONE lze použít samostatně pro vytvoření a lemování svahů. Prvky jsou truhlíkového typu a jsou primárně určeny pro osázení rostlinami nebo květinami. Prvky nemají dno, takže kořeny rostlin mohou volně prorůstat do spodních vrstev a zajistit si tak požadovanou vláhu. Mají shora drážku pro uložení zavlažovací trubky. Pokud není požadavek na osázení truhlíku rostlinami, vyplní se štěrkem. V jednom svahu je možné provést kombinaci, kdy některé truhlíky se osází rostlinami nebo květinami a jiné se zasypou štěrkem. Výsledkem je svah, ve kterém se vhodně doplňuje krása květin s ušlechtilostí betonového povrchu. OSAZENÍ PRVKŮ NA OZUB OSAZENÍ PRVKŮ PRO NEJVĚTŠÍ KVĚTINOVÝ PROSTOR OSAZENÍ PRVKŮ NA OZUB OSAZENÍ PRVKŮ PRO NEJVĚTŠÍ KVĚTINOVÝ PROSTOR Způsoby osazení prvků CUP STONE MALÝCH Způsoby osazení prvků CUP STONE VELKÝCH Přímé svahy z prvků CUP STONE Prvky CUP STONE mají zdola ozub pro snadnější osazení prvku. Lze je ukládat na běhounovou vazbu s převazbou o polovinu tvarovky v následující vrstvě. Ovšem tyto prvky je možné ukládat i na střih, čimž vznikne zajímavá a netradiční konstrukce. Běhounová vazba z prvků CUP STONE MALÝCH pro maximální sklon svahu (osazení na ozub) a pro osazení prvků tak, aby vznikl maximální prostor pro rostliny a květiny. Běhounová vazba z prvků CUP STONE VELKÝCH pro maximální sklon svahu (osazení na ozub) a pro osazení prvků tak, aby vznikl maximální prostor pro rostliny a květiny. Vazba na střih z prvků CUP STONE MALÝCH pro maximální sklon svahu (osazení na ozub) a pro osazení prvků pro největší květinový prostor. Vazba na střih z prvků CUP STONE VELKÝCH pro maximální sklon svahu (osazení na ozub) a pro osazení prvků pro největší květinový prostor. 19

20 ZAHRADNÍ ARCHITEKTURA Půdorysně zakřivené svahy z prvků CUP STONE Prvek CUP STONE MALÝ je v půdoryse kosý, což umožňuje provedení vnějších oblouků. Úhel zkosení u tohoto prvku je stejný jako úhel zkosení prvku GARDEN STONE a to je 6. Maximální úhel pootočení dvou sousedních prvků je tedy 12. Minimální poloměr vnějšího oblouku, který lze provést z prvků CUP STONE MALÝCH, je cca 1,4 m. Příklad vnějšího oblouku s minimálním poloměrem pro osazení prvků na ozub Příklad vnějšího oblouku s minimálním poloměrem pro osazení prvků tak, aby vznikl co největší prostor pro osázení prvků květinami nebo rostlinami Příklad vnitřního oblouku s velmi malým poloměrem pro osazení prvků na ozub Příklad vnitřního oblouku s velmi malým poloměrem pro osazení prvků tak, aby vznikl co největší prostor pro osázení prvků květinami nebo rostlinami Prvek CUP STONE VELKÝ je v půdoryse kosý. Zkosení prvku směrem dozadu je stejné jako u prvku CUP STONE MALÉHO. Tento úhel je roven 6, což znamená, že úhel pootočení dvou sousedních prvků je 12. Minimální poloměr vnějšího oblouku, který lze z prvků CUP STONE VELKÝCH vytvořit je cca 1,9 m. Prvky CUP STONE VELKÉ lze osazovat pouze s odsazením větším než 195 mm v jednotlivých vrstvách, což znamená, že u zakřivených oblouků se bude s výškou svahu měnit poloměr oblouku. U vnějších oblouků se bude poloměr s rostoucí výškou svahu zmenšovat a u vnitřních oblouků se bude poloměr s rostoucí výškou svahu zvětšovat. 20

21 systém vibrolisovaných betonových prvků Příklad vnějšího oblouku s minimálním poloměrem pro osazení prvků na ozub Příklad vnějšího oblouku s minimálním poloměrem pro osazení prvků tak, aby vznikl co největší prostor pro osázení prvků květinami nebo rostlinami Příklad vnitřního oblouku s velmi malým poloměrem pro osazení prvků na ozub Příklad vnitřního oblouku s velmi malým poloměrem pro osazení prvků tak, aby vznikl co největší prostor pro osázení prvků květinami nebo rostlinami Konstrukce opěrných zídek a svahů při použití více druhů prvků Betonové prvky pro konstrukce malých opěrných zídek a svahů jsou navrženy tak, aby se daly mezi sebou kombinovat. Kombinují se zejména betonové prvky plné s betonovými prvky truhlíkovými. VAZBA BĚHOUNOVÁ OSAZENÍ S VĚTŠÍM ODSAZENÍM OBLOUK VNĚJŠÍ S MINIMÁLNÍM POLOMĚREM PRVKY CUP STONE VELKÉ JSOU OSAZENY NA OZUB Osazení prvků CUP STONE VELKÝCH na prvky GARDEN STONE Vnější oblouk v minimálním poloměru provedený osazením prvků CUP STONE VELKÝCH na prvky ZIQZAQ BLOK osazení na ozub PRVKY GARDEN STONE V PRVNÍ ŘADĚ AXONOMETRIE ČÁSTI SVAHU PRVKY GARDEN STONE V DRUHÉ ŘADĚ Kombinace prvků CUP STONE VELKÝCH a GARDEN STONE prvky GARDEN STONE jsou jen v jedné vrstvě kombinace prvků je po jedné 21

22 ZAHRADNÍ ARCHITEKTURA KB PALISÁDA KB PALISÁDY se používají k ohraničení vydlážděných ploch a záhonů, nebo k překonání malých výškových rozdílů terénu. Jsou však také vhodné pro stavbu schodišťových stupňů. Vzhledem k jejich poměrně malému průřezu lze lemovat i velmi nepravidelné tvary, nebo obloukové segmenty. KB PALISÁDY pevně ohraničují zadlážděnou plochu a zamezují tak horizontálnímu pohybu položené dlažby. KB PALISÁDA je vhodným doplňkem prvků zahradní architektury výrobního programu KB-BLOK systém. Použití KB PALISÁD: - v zahradní architektuře při řešení výškových teras - v zahradní architektuře při řešení schodových rozdílů - jako obrubníky KB PALISÁDA je vysoce dekorativní prvek, který nalezne uplatnění všude tam, kde je třeba překonat výškové rozdíly v terénu zajímavým a netradičním způsobem. 22

23 systém vibrolisovaných betonových prvků technické údaje KB PALISÁDA A 90 x 95 x 390 mm 7,5 kg přírodní, barevná, bílá KB PALISÁDA se dodává také v provedení GRIND. KB PALISÁDA B 90 x 95 x 390 mm 7,5 kg přírodní, barevná, bílá KB PALISÁDA se dodává také v provedení GRIND. KB PALISÁDA A osazení KB PALISÁD KB PALISÁDU osazujeme do betonové lože vysoké 8 10 cm. Betonové lože je provedeno ze zavlhlé betonové směsi. Doporučené minimální kotvení palisád do základu je cca 1/3 výšky palisády. KB PALISÁDA betonové lože ukázka skladeb KB PALISÁDY se mohou ukládat v jedné linii rovné uložení, nebo střídavě s odsazením cca 2 cm střídavé uložení. Toto uspořádání v kombinaci s barevným provedením dává zákazníkům širokou možnost architektonického ztvárnění zahrad, estetické ohraničení parkovních ploch, chodníků a tvorbu zahradní architektury. rovné uložení střídavé uložení KB PALISÁDA B 23

24 ZAHRADNÍ ARCHITEKTURA povrchová úprava grind štípaná KB PALISÁDY s povrchovou úpravou grind dokompletují zahradní architekturu. Používají se k ohraničení záhonů, dlážděných ploch atd. KB PALISÁDU osazujeme do betonového lože výšky 8-10 cm. Betonové lože by mělo být provedeno ze zavlhlé betonové směsi. Doporučené minimální kotvení palisády do základu je jedna třetina výšky palisády. Palisádu je možné osazovat v jedné přímce a nebo střídavě s odsazením. Variantně lze používat palisádu na vytváření schodišťových stupňů. ukázka skladeb rovné uložení střídavé uložení KB palisáda - A grind cca 90 x 95 x 390 mm cca 7,5 kg přírodní, barevná, bílá KB palisáda - B grind palisáda cca 90 x 95 x 390 mm cca 7,5 kg přírodní, barevná, bílá betonové lože 24

25 systém vibrolisovaných betonových prvků PRVKY ZAHRADNÍ ARCHITEKTURY... krásná zahrada je přirozenou lidskou touhou 25

26 ZAHRADNÍ ARCHITEKTURA PRVKY ZAHRADNÍ ARCHITEKTURY 26

27 systém vibrolisovaných betonových prvků... krásná zahrada je přirozenou lidskou touhou 27

28 ZAHRADNÍ ARCHITEKTURA ZAHRADNÍ NÁŠLAPNÝ KÁMEN Zahradní nášlapné kameny dávají možnost vytvoření tzv. šlápkového chodníku. V kombinaci s ostatními prvky zahradní architektury doladí zahradu podle Vašich představ. Ukládají se přímo na terén. ZAHRADNÍ NÁŠLAPNÝ KÁMEN MALÝ množství: 400 x 270 x 70 mm cca 13,0 kg 80 ks/paleta přírodní, barevná, bílá ZAHRADNÍ NÁŠLAPNÝ KÁMEN VELKÝ množství: 400 x 540 x 70 mm cca 27,0 kg 40 ks/paleta přírodní, barevná, bílá KB VEGETAČNÍ TVÁRNICE KB vegetační tvárnice x 600 mm, výška 100 mm 35 kg přírodní, barevná KB vegetační tvárnice x 400 mm, výška 100 mm 24 kg přírodní, barevná 28

29 systém vibrolisovaných betonových prvků PRVKY ZAHRADNÍ ARCHITEKTURY 29

30 ZAHRADNÍ ARCHITEKTURA ZÁMKOVÁ DLAŽBA UNIVYŠEHRAD UNIVYŠEHRAD 60 mm UNIVYŠEHRAD 60 I. 70 x 70 x 60 mm přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 UNIVYŠEHRAD 60 II. 70 x 140 x 60 mm přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 UNIVYŠEHRAD 60 III. 140 x 140 x 60 mm přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 UNIVYŠEHRAD 60 IV. 210 x 140 x 60 mm přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 UNIVYŠEHRAD 60 V. 210 x 210 x 60 mm přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 povrch základní povrch grind UNIVYŠEHRAD 80 mm UNIVYŠEHRAD 80 I. 70 x 70 x 80 mm přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 povrch základní povrch grind UNIVYŠEHRAD 80 II. 70 x 140 x 80 mm přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 Ukázka možné skladby UNIVYŠEHRAD 80 III. 140 x 140 x 80 mm přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 UNIVYŠEHRAD 80 IV. 210 x 140 x 80 mm přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 Jednotlivé kostky nejsou paletovány v poměru 1:1. UNIVYŠEHRAD 80 V. 210 x 210 x 80 mm přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 30

31 systém vibrolisovaných betonových prvků ZÁMKOVÁ DLAŽBA UNIHOLAND NOVINKA! UNIHOLAND 60 mm 201 x 97 x 60 mm přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors UNIHOLAND 80 mm 201 x 97 x 80 mm přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors DLAŽBA CIHLA NOVINKA! Dlažba cihla 144 x 290 x 65 mm přírodní, cihlově červená, multicolor (žlutočervený a skořicověčerný) Ukázky skladeb dlažby Uniholand a Cihla 31

32 ZAHRADNÍ ARCHITEKTURA PRVKY ZAHRADNÍ ARCHITEKTURY 32

33 systém vibrolisovaných betonových prvků... krásná zahrada je přirozenou lidskou touhou 33

34 200 ZAHRADNÍ ARCHITEKTURA BARRIER BLOK NOVINKA! Opěrné stěny prvků BARRIER BLOK se provádějí suchou technologií, což má řadu výhod. Bezmaltové suché spoje umožňují relativně malé posuny a deformace mezi jednotlivými prvky, aniž by docházelo k poruchám stěn a nebo k nevzhledným trhlinám. Založení sloupce betonových prvků se doporučuje provádět na štěrkovém polštáři, který je měkký a přizpůsobí se menším deformacím podloží. Pro stavbu nejsou zapotřebí zvláštní mechanismy. Manipulace s betonovými prvky je jednoduchá a provádí ji podle druhu prvku buď jeden pracovník nebo pracovníci dva. Manipulace s geomřížemi je velice jednoduchá, protože jsou velmi lehké. Velkou výhodou je, že stavba vyztužené opěrné stěny nevyžaduje mokrý proces a proto se dá provádět i v méně příznivých klimatických podmínkách a v prostorách, kde není přístup pro dopravu a ukládání betonové směsi. Uchycení geomříží do stěny se provádí pomocí spon z betonářské výztuže. BARRIER BLOK 400 x 190 x 190 mm cca 18,82 kg přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors I. II. III Zákryt BARRIER BLOK 320 x 200 x 60 mm cca 8,11 kg přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors Zídky a oblouky z prvků BARRIER BLOK Axonometrie zdi Příčný řez stěnou Půdorys Založení stěny: je stejné jako u ostatních vyztužených stěn a podrobněji je uvedeno na str. 17 dokumentu "Vyztužené opěrné stěny s betonovými prvky". Specifikace zásypového materiálu do zdi: je uvedena na str. 11 až 14 dokumentu "Vyztužené opěrné stěny s betonovými prvky". 34

35 systém vibrolisovaných betonových prvků Ukázka skladby zdi Vnější oblouk - minimální poloměr 1,6 m Vnitřní oblouk - minimální poloměr 1,2 m KB ZAHRADNÍ OBRUBNÍK KB ZAHRADNÍ OBRUBNÍK 65 x 190 x 595 mm 16 kg přírodní, barevná, bílá NOVINKA! KB ZAHRADNÍ OBRUBNÍK x 200 x 507 mm 10,91 kg přírodní, barevná, bílá NOVINKA! KB ZAHRADNÍ OBRUBNÍK x 200 x 1007 mm 21,86 kg přírodní, barevná, bílá ODVODŇOVACÍ ŽLAB NOVINKA! ŽLÁBEK 80 x 250 x 210 mm cca 7,97 kg přírodní, barevná

36 ZAHRADNÍ ARCHITEKTURA povrchové úpravy a základní barvy typy povrchových úprav Povrch hladký - A Povrch štípaný - B Povrch hladký GRIND Povrch štípaný GRIND Povrch štípaný RUSTIK barevné provedení standard - povrch štípaný Přírodní Červená Hnědá Bílá Černá Žlutá Skořicová barevné provedení standard - povrch hladký Přírodní Červená Hnědá Bílá Černá Žlutá Skořicová multicolor - povrch štípaný I. žlutočervená II. žlutohnědá III. červenohnědá IV. červenočerná V. skořicovočerná multicolor - povrch hladký I. žlutočervená II. žlutohnědá III. červenohnědá IV. červenočerná V. skořicovočerná S ohledem na cementový základ výrobků nejsou výkvěty ani odchylky v barevném odstínu, zejména v přírodním provedení, považovány za vady výrobků. Nelze je tedy reklamovat. 36

37 systém vibrolisovaných betonových prvků Vážení přátelé, připravili jsme pro Vás nový a na trhu ojedinělý katalog barev našich výrobků. Přicházíme s novinkami v oblasti designu a návrhu barev obohacujících Vaše stavby o nové dimenze možností... a mícháme nové barvy na Vaši paletu Popusťte uzdu své fantazii. Pro Vaše vysoké cíle jsme schopni namíchat téměř jakýkoliv odstín, který mezi standardními nenajdete... NOVINKA Vyžádejte si náš nový katalog u našich prodejců... vždyť svět barev je svět fantazie a paleta barev je nekonečná... Další podrobné informace naleznete v našich prospektech nebo na webových stránkách 37

38 ZAHRADNÍ ARCHITEKTURA PRVKY ZAHRADNÍ ARCHITEKTURY 38

39 systém vibrolisovaných betonových prvků... krásná zahrada je přirozenou lidskou touhou 39
