1 DODÁVKY ČERPACÍ TECHNIKY PRO ENERGETIKU SE ZAMĚŘENÍM NA TEPLÁRENSTVÍ Konference Energetika Most

2 OBSAH Organizační struktura holdingu SIGMA GROUP a.s. Rozsah realizovaných činností Referenční dodávky čerpadel SIGMA pro teplárenství Ukázka použití čerpadel SIGMA při těžbě uhlí Unikátní aplikace - mobilní čerpací stanice SIGMA

3 ORGANIZAČNÍ STRUKTURA SPOLEČNOSTI Výroba: SIGMA GROUP Úsek realizace a obchodu (Lutín) Inženýring: SIGMA DIZ spol. s r.o. (Lutín) SIGMAINVEST spol. s r.o.(olomouc, Praha) Výzkum&vývoj: SIGMA Výzkumný a vývojový ústav s.r.o. (Lutín) CENTRUM HYDRAULICKÉHO VÝZKUMU spol. s r.o. (Lutín) Montáž/servis: SIGMA-ENERGO s.r.o. (Třebíč) Zahraniční obchod: SIGMA SLOVAKIA spol. s r.o.(banská Bystrica) SIGMA POLSKA Sp. z o.o. (Gliwice) SC SIGMA-UKRAINE (Oděsa) SIGMA GROUP - POBOČKA MOSKVA, RUSKO

4 ROZSAH REALIZOVANÝCH ČINNOSTÍ Konzultační a poradenská činnost Zpracování nabídek/projektů Zpracování pevnostních výpočtů Výroba čerpadel a dodávky ostatních zařízení (SKŘ, MaR) Montáž a uvádění do provozu Zaškolení obsluhy Opravy, servis

5 Ukázka zpracování projektové dokumentace v systému PDMS

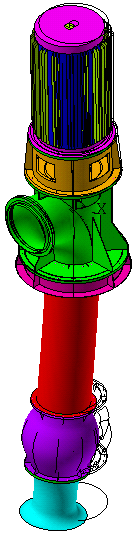

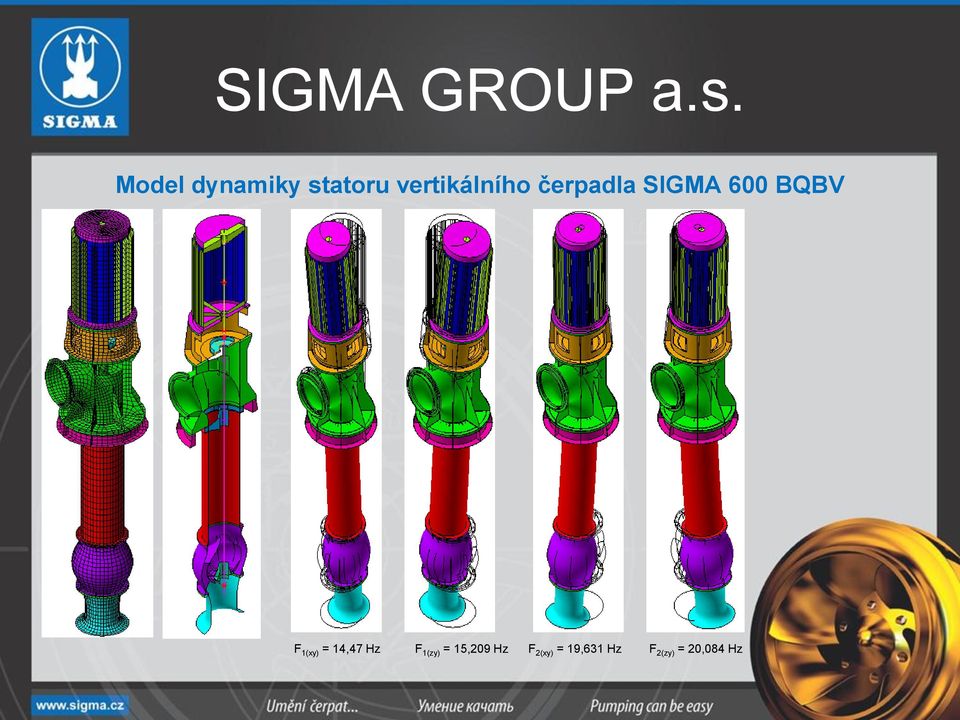

6 Model dynamiky statoru vertikálního čerpadla SIGMA 600 BQBV F 1(xy) = 14,47 Hz F 1(zy) = 15,209 Hz F 2(xy) = 19,631 Hz F 2(zy) = 20,084 Hz

7 Model rozložení napětí na spirále čerpadla SIGMA NED

8 REFERENČNÍ DODÁVKY ČERPADEL SIGMA PRO TEPLÁRENSTVÍ Elektrárna Třebovice rekonstrukce oběhové stanice (2005) Plzeňská energetika, a. s. chladící okruh (2011) Teplárny Brno provoz Špitálka, EN 8 napájecí čerpadlo (2011) Karviná - TKV napájecí čerpadla (2011) MUS/OKD čerpání vody při těžbě uhlí

9 ELEKTRÁRNA TŘEBOVICE REKONSTRUKCE OBĚHOVÉ STANICE Realizace: 2005 Dodávka: 3+3 ks oběhová čerpadla poháněná elektromotory přes hydraulické spojky Specifikace: Poruba Jižní město Čerpadla SIGMA 350-NQD (Ø 613mm) SIGMA 350-NQD (Ø 660mm) Teplota oběhové vody 75 C 75 C Průtok 2050 m 3 /hod 1300 m 3 /hod Dopravní výška 92 m 122 m Otáčky /min /min Elektromotory ABB AMA 400 L4B BAH ABB AMA 400 L4A BAH Výkon 800 kw 710 kw Napětí 6000 V 6000 V Otáčky /min /min Hydraulická spojka VOITH 750 SVTL SVTL 21.2 Regulační rozsah /min /min Předmětem díla byla kompletní instalace oběhových soustrojí čerpadla + motorů s hydraulickými spojkami. Dílo bylo řešeno formou dodávky strojní technologie, realizační projektové dokumentace, montáže a zprovoznění celého soustrojí. Dílo bylo provedeno v souladu s normativními požadavky a legislativními předpisy platnými v ČR.

10 ELEKTRÁRNA TŘEBOVICE REKONSTRUKCE OBĚHOVÉ STANICE ČERPADLA SIGMA NQD

11 PLZEŇSKÁ ENERGETIKA, A. S. CHLADÍCÍ OKRUH Realizace: 2011 Dodávka: 1ks chladící čerpadlo poháněné elektromotorem s frekvenčním měničem Specifikace: Čerpadlo Teplota napájecí vody Průtok Dopravní výška Otáčky Elektromotor Výkon Napětí Otáčky Frekvenční měnič SIGMA 700-QVD LU-000-F-2E 35 C m 3 /hod 16 m 520 1/min SIEMENS 1LA PB90-Z 345 kw 400 V 520 1/min SIEMENS SINAMICS G kW Předmětem díla je kompletní náhrada stávajícího soustrojí čerpadlo + motor chladící vody turbosoustrojí TG9 novým čerpadlem s regulovaným pohonem prostřednictvím frekvenčního měniče. Dílo je řešeno všeprofesně formou dodávky na klíč. Je navrženo a provedeno v souladu s normativními požadavky a legislativními předpisy platnými v ČR.

12 TEPLÁRNY BRNO PROVOZ ŠPITÁLKA, EN 8 NAPÁJECÍ ČERPADLO Realizace: 2011 Dodávka: 1x napájecí čerpadlo poháněné elektromotorem s frekvenčním měničem Specifikace: Čerpadlo SIGMA CND Teplota napájecí vody 175 C Průtok 130 m 3 /hod Dopravní výška 1485 m Otáčky /min Elektromotor Výkon Napětí Otáčky Frekvenční měnič SIEMENS 1LA PM kw 690 V max /min SCHNEIDER ELECTRICMX multi-pro Předmětem díla je kompletní instalace napájecího soustrojí čerpadlo + motor s regulovaným pohonem prostřednictvím frekvenčního měniče. Dílo je řešeno formou dodávky strojní technologie, realizační projektové dokumentace, montáže a zprovoznění celého soustrojí EN8. Je provedeno v souladu s normativními požadavky a legislativními předpisy platnými v ČR.

13 Realizace: 2011 KARVINÁ - TKV NAPÁJECÍ ČERPADLA Dodávka: 3x napájecí čerpadlo poháněné elektromotorem s frekvenčním měničem Specifikace: Čerpadlo SIGMA CND Teplota napájecí vody 180 C Průtok m 3 /hod Dopravní výška 85 m Otáčky /min Elektromotor Výkon Napětí Otáčky Frekvenční měnič SIEMENS 1LA PM kw 690 V /min SIEMENS SINAMICS G kW Předmětem díla je kompletní instalace napájecího soustrojí čerpadlo + motor s regulovaným pohonem prostřednictvím frekvenčního měniče. Dílo je řešeno formou dodávky strojní technologie, realizační projektové dokumentace, montáže a zprovoznění celého soustrojí EN8. Je provedeno v souladu s normativními požadavky a legislativními předpisy platnými v ČR.

14 UKÁZKA POUŽITÍ ČERPADEL SIGMA PŘI TĚŽBĚ UHLÍ SIGMA CVEV - povrchová těžba (MUS) SIGMA KD3 - hlubinná těžba (OKD)

15 UNIKÁTNÍ APLIKACE - MOBILNÍ ČERPACÍ STANICE SIGMA (MČS) Model SIGMA MČS (H=20 m, průtok 1500 l/s), Praha 5 Zbraslav,

16 Děkuji Vám za pozornost Mgr. Petr Vejbor PR a propagace SIGMA GROUP a.s.
