1 ishear GILOTINOVÉ NŮŽKY

2 Společnost MVD vyrobila svůj první stroj. Uvedení prvního stroje pro zpracování plechu děrovacího lisu na trh. Zahájena výroba těžkých ohraňovacích lisů a gilotinových nůžek a MVD získala výhodu prvního tureckého výrobce těžkých ohraňovacích lisů a nůžek. Společnost se nastěhovala do druhého závodu a v dalších letech přidala výrobu čtyřválcových ohýbaček a lisů na tahokov. Nabídla tak průmyslu zpracování kovů široký sortiment strojů.

3 Společnost MVD vyrobila první tandemový ohraňovací lis v Turecku. Dokončeny postupy zajištění shody CE a stroje nesou značku CE. Uvedení CNC hydraulického prostřihovacího lisu s revolverovou hlavou na trh. Uvedení plazmového řezacího stroje a vláknových laserových řezacích strojů na trh.

4

5 Vysoce kvalitní technologie Hlavním principem je kvalita a servisní podpora. Konstrukce i výroba je založena na spolehlivosti, dlouhé životnosti a přesnosti. Stroje se snadno používají a jsou navrženy tak, aby odolaly chybám uživatele. Stroje jsou navrhovány a analyzovány pomocí 3D počítačových programů, přesně obrobeny v CNC obráběcích centrech s pojízdnými stojany, vybaveny světově uznávaným zařízením a předávány zákazníkům k používání po kontrole kvality.

6 Obecné vlastnosti Gilotinové nůžky série A jsou vhodné na stříhání tenkého materiálu do tloušťky 4 mm Těleso a horní rám z oceli, oboje navržené dle kritérií minimálního namáhání a optimální odolnosti Těleso stroje je výrobkem přesného CNC obráběcího centra pro zajištění maximální kvality a přesnosti stříhání. 6

7 ishear série A MECHANICKÉ GILOTINOVÉ NŮŽKY Standardní výbava Svařovaný ocelový rám tvořící jeden kus s využitím pevné konstrukční oceli Pevný svařovaný monoblokový rám zajišťuje maximální přesnost stříhání. Digitální NC řídící jednotka Automatický, digitálně řízený zadní doraz s rozsahem 750 mm (zdvih) Elektrické komponenty Schneider-Telemechanique s ventilovanou elektrickou skříní 4 řezací nože ze silně legované oceli Mechanický systém přidržování plechu zajišťuje plech na místě během procesu stříhání. Jednoduchý a snadno použitelný systém nastavení odstupu nožů Válečková ložiska na stole usnadňující zavádění plechu do stroje Přední podpůrná ramena se stupnicí Volitelná výbava CNC ovladač s dotykovou obrazovkou Pneumatický systém držení plechu a posunu plechu Nastavitelná úhlová měrka T drážky (0 180 ) vpředu Delší přední podpůrná ramena 7

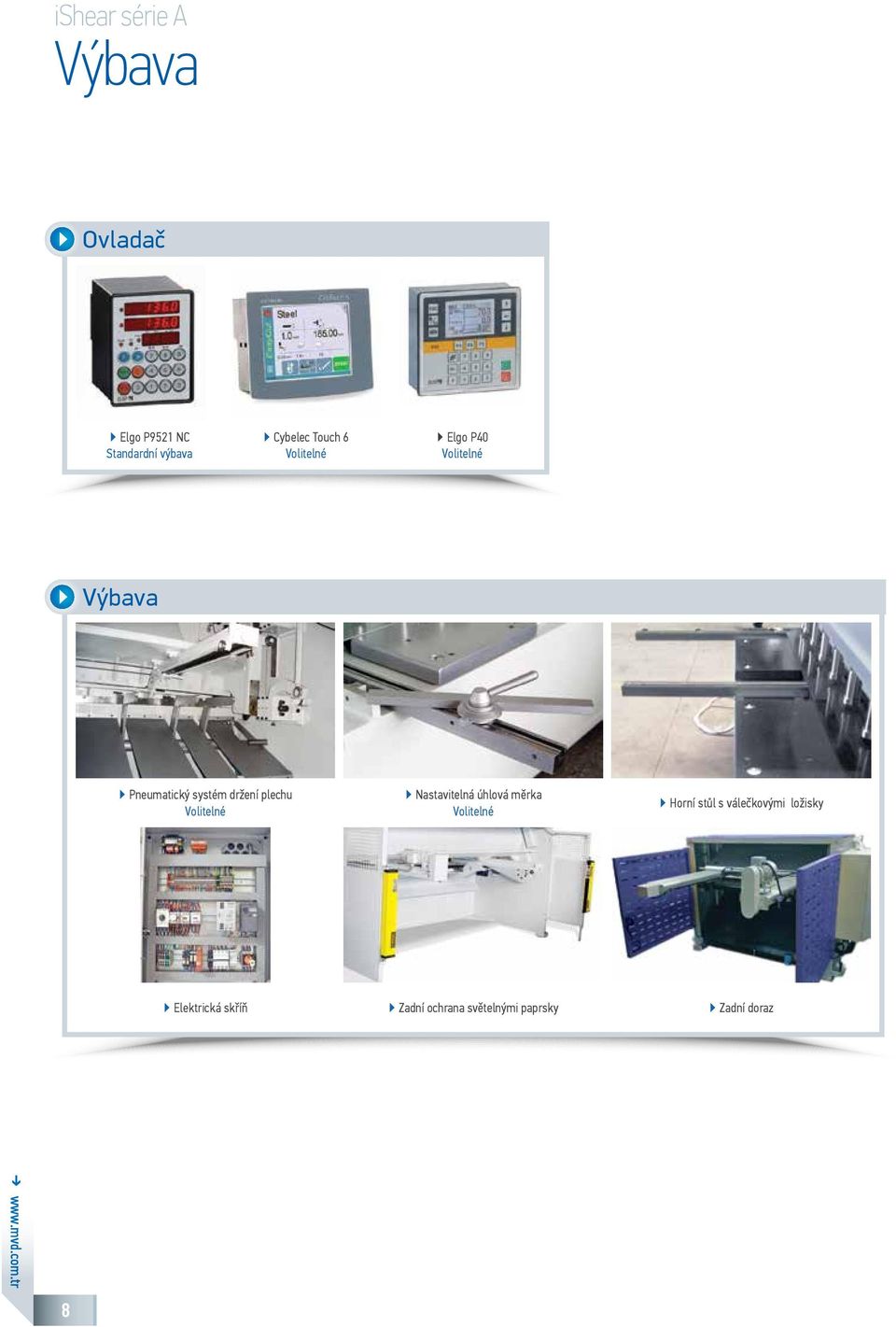

8 ishear série A Výbava Ovladač Elgo P9521 NC Standardní výbava Cybelec Touch 6 Volitelné Elgo P40 Volitelné Výbava Pneumatický systém držení plechu Volitelné Nastavitelná úhlová měrka Volitelné Horní stůl s válečkovými ložisky Elektrická skříň Zadní ochrana světelnými paprsky Zadní doraz 8

9 ishear série A Technické parametry Technical Table ishear A Series A A Cutting capacity 450N/mm2 4 4 mm. Cutting length A mm. Cutting Angle 1,7 1,7 degree Speed Stroke per Minute /min Table Height C mm. Machine Length F mm. Machine Height H mm. Machine Width G mm. Motor Power 7,5 7,5 Kw. Weight Kg Technical specifications are subject to change without notice Special capacity machines can be manufactured upon request 9

10 VYSOKORYCHLOSTNÍ STŘÍHÁNÍ DVOURYCHLOSTNÍ SYSTÉM 10

11 ishear série B VÝKONNÉ HYDRAULICKÉ NŮŽKY S KYVNÝM STŘIHEM Obecné vlastnosti Speciální konstrukce nůžek MVD s kyvným střihem umožňuje až 25 pracovních zdvihů za minutu. Při stříhání tenkých plechů až o 50% rychlejší stříhání a účinnost dosažená díky vysoké rychlosti. Přesné stříhání silných materiálů v pracovním režimu s malou rychlostí. Vyráběno ve velikosti 3 metry až 6 metrů a s kapacitou 6 mm až 20 mm. Poskytuje vysokou kvalitu stříhání s konceptem stroje s malým úhlem řezu. Konstrukce s pevným úhlem řezu. Stroj může pracovat s automatickým nastavením odstupu nožů a zdvihu pomocí CNC ovladače podle přání zákazníka. Těleso a horní rám stroje z oceli, oboje navržené pro minimální. namáhání a optimální kritéria odolnosti. Těleso stroje je výrobkem přesného CNC obráběcího centra pro zajištění maximální kvality a přesnosti stříhání. Těleso stroje, jako výrobek přesného CNC obráběcího centra v jedné operaci. Konstrukční koncept těžkého pevného tělesa pro zabránění průhybu stroje. Zadní doraz s rozsahem (zdvihem) 1000 mm. Přesnosti zadního dorazu je dosaženo lineárním kuličkovým šroubem bez boční vůle. Programovatelný zadní doraz má toleranci polohování 0,1 mm a funkci odtažení. Funkce automatického zvedání zadního dorazu po 1000 mm pro snadné zavedení delších plechů. Ovladač Elgo P9521 NC Standardní vybavení Cybelec Touch 6 Volitelné Delem DAC 310 Volitelné 11

12 ishear série B Standardní výbava NC ovladač Snadno nastavitelné pomocí stupnicového systému nastavení odstupu nožů pro přesné stříhání a dlouhou životnost nožů Pohyblivé rameno ovladače Válečková ložiska na stole usnadňující zavádění plechu do stroje Svařovaný monoblok, těžký ocelový rám z pevné konstrukční oceli, vyrobený s použitím moderních výrobních metod Automatický, digitálně řízený zadní doraz s motorovým pohonem a rozsahem (zdvihem) 1000 mm s kuličkovým šroubem a systémem vedení. Programovatelný zpětný doraz s funkcemi odtažení a zvednutí pro delší plechy Ochrana proti poškrábání plechu na stole Hydraulický systém přidržování plechu zajišťuje plech na místě během procesu stříhání. Přesně zpracované válce jsou z plného materiálu a honované. Písty jsou vyrobené z kované oceli, kalené, broušené a chromované. Jednoduchý a snadno použitelný systém nastavení odstupu nožů Nastavitelný držák spodního nože Dvourychlostní koncept stroje Nastavení zdvihu na řídícím panelu pro zvýšení počtu zdvihů pro efektivní krátké stříhání Spodní a horní nože z vysoce kvalitní slitiny pro dlouhou životnost Čtyřhranný spodní nůž, dvouhranný horní nůž Bezúdržbový suchý systém kulového kloubu Hydraulický blok Hoerbiger nebo Bosch Rexroth s nízkými nároky na údržbu Elektrické komponenty Schneider-Telemechanique s ventilovanou elektrickou skříní Nožní pedál vhodný pro operace sériového stříhání a nastavení nožů Přední podpůrná ramena 1000 mm se stupnicí a posuvnými dorazy v T drážce Zadní a boční ochranné kryty Zadní světelné paprsky podle normy CE Stíněná, osvětlená řezací linka Tlačítko pro nouzové zastavení stroje Ukazatel hladiny v olejové nádrži Kompletní elektrický rozvaděč a ovládací panel pro 400V AC 3 fáze 50Hz Vybavení Funkce automatického zvedání zadního dorazu po 1000mm plechu Horní stůl s válečkovými ložisky Horní stůl s válečkovými ložisky Systém nastavení odstupu nožů Otevíratelná přední ochrana rukou 1000 mm Zadní ochrana světelnými paprsky Nastavitelná úhlová měrka Volitelné Pneumatický systém držení plechu Volitelné 12

13 ishear série B Volitelná výbava CNC AUTOSET (odstup nožů, zdvih) VOLBY automatický zdvih, CNC nastavení odstupu nožů Ovladač Cybelec Touch6 nebo Delem DAC310 (automatické výpočty podle typu a tloušťky materiálu, řezané délky). Pneumatický systém držení plechu CNC ovladač Cybelec Touch 6 s dotykovým panelem CNC ovladač M25 CNC ovladač Delem DAC 310 Nastavitelná úhlová měrka pro řezací úhel Otevíratelná přední ochrana rukou 1000 mm Speciální vyložení 500mm Přední ochrana světelnými paprsky podle normy CE Speciální nože pro určité druhy řezaného materiálu Delší přední podpůrná ramena Provozní napětí V 60hz Provozní napětí V 60hz V 60Hz a 440V-480V 60 Hz dvojnásobné provozní napětí (po předchozí přípravě) Technical Table ishear B series B B B B B B B B B B B B B Cutting capacity (450N/mm2) mm. Cutting capacity (700N/mm2) mm. Cutting length A mm. Cutting angle 1,5 1,9 2 2,1 2,25 2,75 1,5 1,5 1,5 1,8 1,8 2 2 degree Hold Down Cylinder Unit Speed Stroke per minute / High Speed 18/23 13/19 13/19 10/14 7/10 7/10 10/14 13/20 11/17 9/15 6/20 5/16 4/15 1/min Distance Between Columns B mm. Table Height C mm. Table Width D mm. Throat Depth E mm. Backgauge Travel Distance Stroke mm. Machine Length F mm. Machine Height H mm. Machine Width G mm. Oil tank capacity lt. Motor Power Kw. Weight Kg. Technical specifications are subject to change without notice Special capacity machines can be manufactured upon request 13

14 14

15 ishear série C CNC GILOTINOVÉ NŮŽKY S PROMĚNNÝM ÚHLEM NOŽE Obecné vlastnostit Těleso a horní rám stroje z oceli, oboje navržené pro minimální namáhání a optimální kritéria odolnosti Těleso stroje je výrobkem přesného CNC obráběcího centra pro zajištění maximální kvality a přesnosti stříhání. Těleso stroje, jako výrobek přesného CNC obráběcího centra v jedné operaci. Konstrukční koncept těžkého pevného tělesa pro zabránění průhybu stroje. Zadní doraz s rozsahem (zdvihem) 1000 mm. Přesnosti zadního dorazu je dosaženo lineárnín kuličkovým šroubem bez boční vůle Programovatelný zadní doraz má toleranci polohování 0,1 mm a funkci odtažení. Funkce automatického zvedání zadního dorazu po 1000 mm pro snadné zavedení delších plechů Hydraulické automatické nůžky série C s proměnným úhlem řezu umožňují vysokou kvalitu v široké škále typů a tloušťek materiálů. Nůžky série C automaticky vypočítávají a aplikují: úhel řezu, nastavení odstupu nožů, zdvih pro řeznou délku, polohu zadního dorazu podle typu a tloušťky materiálu řízenou CNC ovladačem a hydraulickým servoventilem. Automatické nastavení úhlu řezu podle tloušťky plechu; tato funkce zajišťuje vysoce přesné stříhání a kvalitu a také omezuje kroucení a kroucení úzkých a tenkých dílů. Při stříhání úzkých a tenkých dílů se snižuje zdvih, počet zdvihů, zvyšuje se rychlost. Prevence uživatelských chyb, zvýšená životnost nožů Přesný pohyb horního rámu díky kaleným vedením a řemenici Ovladač Cybelec DNC 60 MVD M25 Delem DAC 360 Cybelec Touch 6 15

16 ishear série C Standardní výbava CNC ovladač Snadno nastavitelné pomocí stupnicového systému nastavení odstupu nožů pro přesné stříhání a dlouhou životnost nožů Pohyblivé rameno ovladače Válečková ložiska na stole usnadňující zavádění plechu do stroje Svařovaný monoblok, těžký ocelový rám z pevné konstrukční oceli, vyrobený s použitím moderních výrobních metod Automatický, CNC zadní doraz s motorovým pohonem a rozsahem (zdvihem) 1000 mm s kuličkovým šroubem a vedením. Programovatelný zpětný doraz s funkcemi odtažení a zvednutí pro delší plechy Ochrana proti poškrábání plechu na stole Hydraulický systém držení plechu s nastavitelným tlakem, ochrana plechových dílů během procesu stříhání Přesně zpracované válce jsou z plného materiálu a honované. Písty jsou vyrobené z kované oceli, kalené, broušené a chromované. Automatické nastavení úhlu řezu Automatické nastavení odstupu nožů Automatické nastavení zdvihu Nastavitelný držák spodního nože zajišťuje vysoce přesné robustní nastavení pro dlouhou životnost nože Délka řezu nastavitelná na ovládacím panelu, zvýšení rychlostního čísla zdvihu u kratších dílů Spodní a horní nože z vysoce kvalitní slitiny pro dlouhou životnost Čtyřhranný spodní nůž, čtyřhranný horní nůž Bezúdržbový suchý systém kulového kloubu Hydraulický blok Hoerbiger nebo Bosch Rexroth s nízkými nároky na údržbu Elektrické komponenty Schneider-Telemechanique s ventilovanou elektrickou skříní Nožní pedál vhodný pro operace sériového stříhání a nastavení nožů Přední podpůrná ramena 1000 mm se stupnicí a posuvnými dorazy v T drážce Zadní a boční ochranné kryty Zadní světelné paprsky podle normy CE Stíněná, osvětlená řezací linka Tlačítko pro nouzové zastavení stroje Ukazatel hladiny v olejové nádrži Počitadlo zdvihů Kompletní elektrický rozvaděč a ovládací panel pro 400V AC 3 fáze 50Hz Equipments Funkce automatického zvedání zadního dorazu po 1000mm plechu Vyložení Horní stůl s válečkovými ložisky Systém nastavení odstupu nožů Otevíratelná přední ochrana rukou 1000 mm Zadní ochrana světelnými paprsky Nastavitelná úhlová měrka Volitelné Pneumatický systém držení plechu Volitelné 16

17 ishear série C Volitelná výbava Pneumatický systém držení plechu Otevíratelná přední ochrana rukou v plné délce Nastavitelná úhlová měrka pro řezací úhel Delší přední podpůrná ramena Speciální vyložení 500mm Přední ochrana světelnými paprsky podle normy CE Speciální nože pro určité druhy řezaného materiálu Provozní napětí V 60hz Provozní napětí V 60hz V 60Hz a 440V-480V 60 Hz dvojnásobné provozní napětí (po předchozí přípravě) Technical Table ishear C series C C C C C C C C C C C C C C C C Cutting capacity (450N/mm2) mm. Cutting capacity (700N/mm2) mm. Cutting length A mm. Cutting angle 0,5-2 0,5-2,5 0,5-3 0,5-3 0,5-3 0,5-3 0,5-3 0,5-3 0,5-3 0,5-3 0,5-3 0,5-3 0,5-3 0,5-3 0,5-3 0,5-3 degree Hold Down Cylinder Unit Speed Stroke per minute / High Speed 10/15 10/15 11/15 11/15 11/15 11/15 10/14 9/13 9/13 9/13 8/12 8/12 5/12 5/12 5/9 5/7 1/min Distance Between Columns B mm. Table Height C mm. Table Width D mm. Throat Depth E mm. Backgauge Travel Distance Stroke mm. Machine Length F mm. Machine Height H mm. Machine Width G mm. Oil tank capacity lt. Motor Power 11 18,5 18, Kw. Weight Kg. Technical specifications are subject to change without notice Special capacity machines can be manufactured upon request 17

18 Speciální aplikace Otevíratelná přední ochrana rukou 1000 mm Tlačítko nouzového zastavení stroje mm Úhlové přední podpůrné rameno Funkce zvednutí zadního dorazu pro plechové díly do 1000 mm 18
