1 KATALOG PRODUKTŮ

2 Skladba vrstev střešních krytin Nová výrobní hala závod Ostrava vznikající za fi nanční podpory fondů EU. Skladba vrstev střešních krytin SATJAM Bond Exclusive Lakované polyestersat 25, satmat, satpur 50, HPS 200 (lak na akrylátové bázi) akrylátová nosná vrstva easy film slitina aluzinek (Al 55%, 43.4%, Si 1.6%) ocelové jádro PUR HPS MAT PS 15, PS 25, MAT, PUR 50, HPS 200 primer zinek ocelové jádro easy film slitina aluzinek (Al 55%, 43.4%, Si 1.6%) zinek Aluzinek Pozink easy film slitina aluzinek (Al 55%, 43.4%, Si 1.6%) ocelové jádro easy film slitina aluzinek (Al 55%, 43.4%, Si 1.6%) 2 SATJAM, s.r.o. Michalská 1032/21, Ostrava

3 Okapový systém SATJAM Niagara Okapový systém SATJAM Niagara Okapový systém SATJAM Niagara je navržen pro zaklapovací hák snadnou instalaci a efek-ektivní odvodňování střech. jazýčkový hák kout stag Díky povrchové úpravě kombi hák tvořené polyuretanovým lakem o tloušťce 50 μm nabízí vynikající odolnost ost vůči mechanickému po- spojka žlabu škození a povětrnostním vlivům. nároží čelo žlab odskok do svodu Průměr žlabů Rozvinutá šířka Délka žlabů Průměr svodů Délka svodů Tloušťka Povrchová úprava 125 / / a 6 m 90 / 100 1, 3 a 5 m 0,6 polyuretan 50 μm kotlík koleno objímka na pláště svod Systém je dostupný ve dvou velikostech: okap/žlab: 125/90 150/100 Rozměry systému Plocha střechy Velikost Jeden svod Dva svody svod objímka svodu odbočka do sudu 125/90 150/100 Barevnost systému výtokové koleno RAL 8004 teracota RR 028 červená Skladba vrstev oboustranný polyuretanový lak 50 μm RAL 8017 hnědá RAL 9010 bílá základní vrstva pasivační vrstva zinková vrstva ocelový plech RAL 7024 šedá RAL 9005 černá * * RAL 9006 stříbrná RAL 8023 měděná * pouze na objednávku Návrh rozmístění svodů Okapový systém je vyroben z materiálu rakouské společnosti tel.: fax: satjam@satjam.cz 3

4 Střešní krytina SATJAM Bond Exclusive a SATJAM Bond Metalic Střešní krytina SATJAM Bond Exclusive SATJAM Bond Exclusive je střešní krytina s přírodním minerálním posypem. Povrchová vrstva z křemičitého písku a jeho atraktivní barevné odstíny propůjčují vysoce Střešní taška SATJAM Bond Exclusive SBE-ST 0,39 m 2 estetický, přirozený vzhled, podobný tradičním střešním krytinám. Několikavrstvá povrchová úprava dává této krytině velmi dlouhou životnost. Je vysoce odolná proti bond exclusive Střešní krytina 5-dílná šablona Délka/užitná délka 1020/950 Šířka/užitná šířka 450/410 Užitná plocha 0,39 m 2 Počet šablon/m 2 2,56 ks Hmotnost cca 6,5 kg/m 2 Min. sklon 13º povětrnostním vlivům, UV záření a zmírňuje hluk deště. Na trh je dodávána s 30letou zárukou*. SATJAM Bond Exclusive je možno použít jak v moderní zástavbě, tak na starších, příp. i památkově chráněných objektech. Speciální tvar tašky zjednodušuje a urychluje montáž a umožňuje řešit i velmi složité tvary střechy s minimálním odpadem. Barevnost minerálního posypu (Základní barevná řada) SBE 0001 Ruby SBE 0005 Carnelian SBE 0008 Hematite SBE 0010 Sodalite SBE 0020 Dark Tiger SBE 0022 Jasper Střešní krytina SATJAM Bond Metalic bond metalic Střešní krytina 5-dílná šablona Délka/užitná délka 1020/950 Šířka/užitná šířka 450/410 Užitná plocha 0,39 m 2 Počet šablon/m 2 2,56 ks Hmotnost cca 4,85 kg/m 2 Min. sklon 13º SATJAM Bond Metalic je střešní krytina pro nejširší použití na novostavbách, rekonstrukcích i různých typech překrytí a zastřešení objektů všech typů a tvarů ve sklonech od 13 do 90. Moderní technologie lakování ocelových plechů nabízí široký výběr barev a typů povrchů. Základní povrchové úpravy jsou polyestersat 25 μm, satmat μm, satpur 50 μm a HPS 200 a umožňuje tak garantovat dlouhou * Viz SATJAM Záruka plus životnost. Např. u střešní krytiny s povrchovou úpravou satpur 50, je její dlouhá životnost garantována až 30letou zárukou*. Pětidílná šablona, která váží pouze 1,9 kg, může přinášet díky své nízké hmotnosti úspory při konstrukci krovu, přepravě a montáži krytiny. Např. střecha o 160 m 2 je přivezena pouze na 2 paletách! Díky svému tvaru minimalizuje odpad při pokrývání složitějších střech. PS 25 MAT PUR HPS Barevnost viz str. 19 Umožňuje tak použít pro vaši střechu např. místo jiných lehkých krytin mnohem pevnější a trvanlivější krytinu. Pro dokonalé řešení současných požadavků na funkci střechy je v nabídce SATJAM Bond Metalic i kompletní systém doplňků. 4 SATJAM, s.r.o. Michalská 1032/21, Ostrava

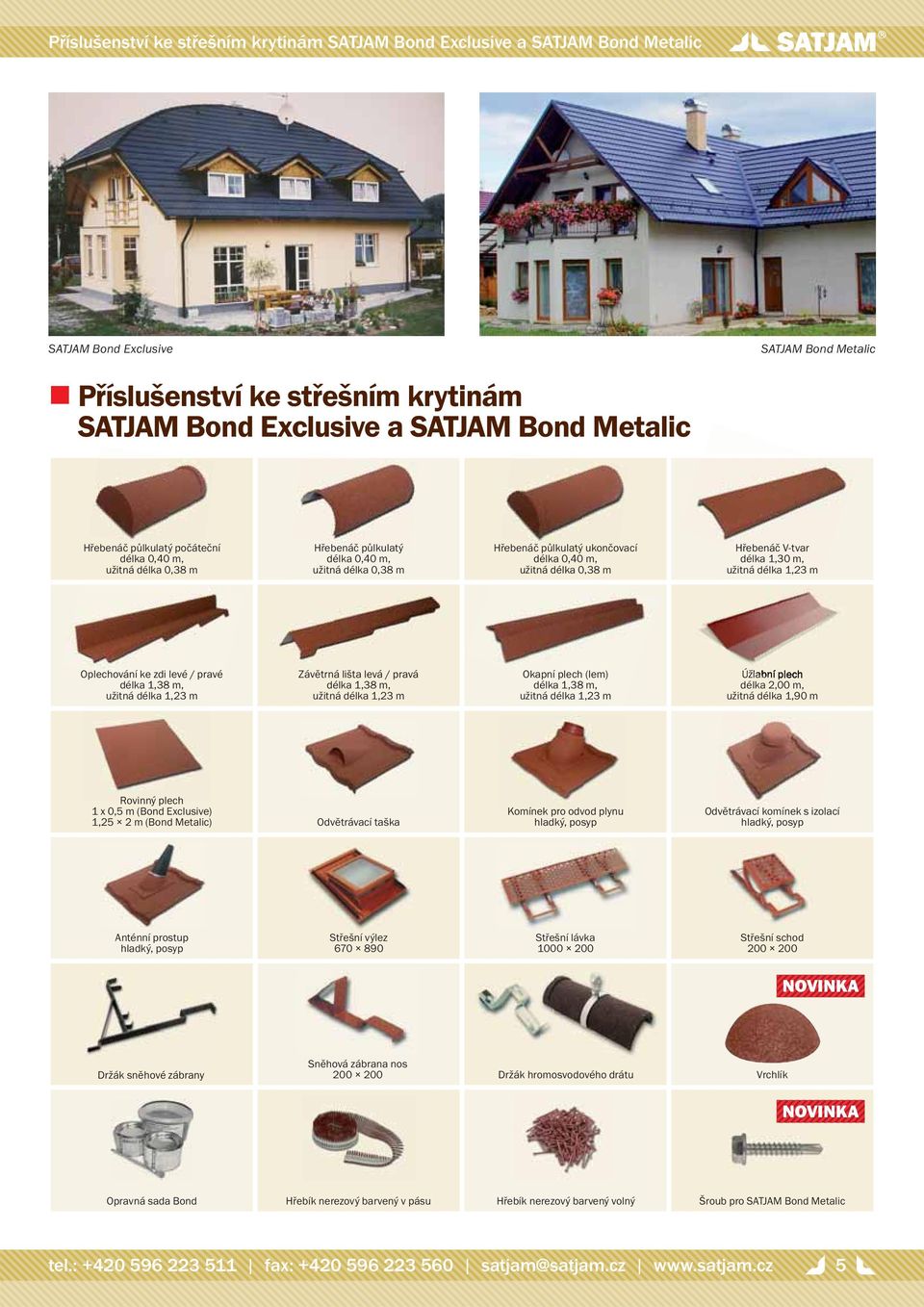

5 Příslušenství ke střešním krytinám SATJAM Bond Exclusive a SATJAM Bond Metalic SATJAM Bond Exclusive SATJAM Bond Metalic Příslušenství ke střešním krytinám SATJAM Bond Exclusive a SATJAM Bond Metalic Hřebenáč půlkulatý latý počáteční Hřebenáč půlkulatý Hřebenáč půlkulatý ukončovací Hřebenáč V-tvar délka 0,40 m, délka 0,40 m, délka 0,40 m, délka 1,30 m, užitná délka 0,38 m užitná délka 0,38 m užitná délka 0,38 m užitná délka 1,23 m Oplechování ke zdi levé / pravé délka 1,38 m, užitná délka 1,23 m Závětrná lišta levá / pravá délka 138 1,38 m, užitná délka 1,23 m Okapní plech (lem) délka 1,38 m, užitná délka 1,23 m Úžlabní plech délka 2,00 m, užitná délka 1,90 m Rovinný plech 1 x 0,5 m (Bond Exclusive) 1,25 2 m (Bond Metalic) Odvětrávací taška Komínekproodvodplynu odvod plynu hladký, posyp Odvětrávací komínek íneksizo izolací hladký, posyp Anténní prostup hladký, posyp Střešní výlez Střešní lávka Střešní schod NOVINKA Držák sněhové ézábrany Sněhová zábrana nos Držák hromosvodového drátu Vrchlík NOVINKA Opravná sada Bond Hřebík nerezový barvený v pásu Hřebík nerezový barvený volný Šroub pro SATJAM Bond Metalic tel.: fax: satjam@satjam.cz 5

6 Střešní krytina SATJAM Roof a SATJAM Grande Střešní krytina SATJAM Roof C D Soft Line A B SATJAM Roof je moderní střešní krytina s univerzálním použitím a vynikající odolností proti všem povětrnostním vlivům, včetně krupobití. Své příznivce si získává především díky výborným užitným vlastnostem a velmi dobrému poměru kvality a ceny. Moderní technologie umožňuje měnit délku i její výšku vlny. Krytinu tak lze přizpůsobit 24 Druhy provedení střešní krytiny Symbol Prodejní název A B C D Celková Stavební Délka šířka šířka tašky [] [] [] Výška odskoku [] RC CLASSIC RCP CLASSIC PLUS RN NORDIC RNP NORDIC PLUS PS 25 MAT PUR HPS Hmotnost všech provedení cca 4,8 kg/m 2. Barevnost viz str. 19 estetickým požadavkům investorů a projektantů. Střešní krytinu SATJAM Roof lze klást na střechy se sklonem od 13. Na požadavek zákazníka připravíme dle stavebních plánů nebo dle zaměření tzv. kladečský plán, podle kterého je krytina vyrobena a stavbu dodána v pásech o délce až Střešní krytina SATJAM Grande Plus C D Soft Line A B SATJAM Grande Plus je moderní lehká střešní krytina s univerzálním použitím. Svým nezaměnitelným tvarem, který charakterizuje mohutný oblouk, má tato velkoformátová krytina velké množství příznivců. Její charakteristický tvar a celkový dojem připomínající klasickou románskou tašku ji určuje jako velmi 30 Druhy provedení střešní krytiny Symbol Prodejní název A B C D Celková Stavební Délka šířka šířka tašky [] [] [] Výška odskoku [] SG GRANDE PLUS SGL GRANDE PLUS LONG PS 25 MAT PUR HPS Hmotnost všech provedení cca 4,8 kg/m 2. Barevnost viz str. 19 vhodnou střešní krytinu nejen na novostavby, ale i pro rekonstrukce jak běžných rodinných domů a občanských staveb, tak i historických objektů, kde je nutno dodržet tradici tvaru krytiny. Velkoplošná krytina SATJAM Grande, stejně jako krytina SATJAM Roof, je vyráběna v pásech o celkové délce až 6000, na míru dle kladečského plánu. Lze ji pokládat na střechy od sklonu 13. Systém Soft Line Střešní krytiny SATJAM Roof a SATJAM Grande lze pokládat na střechy s velmi nízkým sklonem již od 13. Při takových sklonech může dojít v určitých případech ke vzlínání vody spojem mezi dvěma tabulemi. Z tohoto důvodu jsou střešní krytiny SATJAM opatřeny dvěma pojistnými odvodňovacími drážkami jednou v horní vlně a jednou ve spodní. Systém Soft Line tak dokonale chrání střechu před náhodným vniknutím vody. Soft Line detail odvodňovací drážky Soft Line DVOJNÁSOBNÁ OCHRANA PROTI ZATÉKÁNÍ 6 SATJAM, s.r.o. Michalská 1032/21, Ostrava

7 Příslušenství ke střešním krytinám SATJAM Roof a SATJAM Grande SATJAM Roof SATJAM Grande Příslušenství ke střešním krytinám SATJAM Roof a SATJAM Grande Hřebenáč střední k střešní krytině HRS délka 1980 užitná délka 1840 Závětrná lišta horní ZL 120 délka 2000 užitná délka 1950 Závětrná lišta spodní ZLS 100 délka užitná délka 1950 Okapní plech OP 170 délka 2000 užitnádélka 1950 Úžlabí U 230 Oplechování ke zdi OZ 313 délka 2000 délka 2000 užitná délka 1950 užitná délka 1950 Sněhový zachytávač SZ 80 délka 2000 užitná délka 2000 Stěnové énároží SN 146 délka 2000 užitná délka 1950 Stěnový kout SK 146 délka 2000 užitná délka 1950 Tabule TAB 1250x2000 délka 2000 šířka1250 Odvětrávací taška SC-OT/SG-OT Komínek pro odvod plynu SC-KOP/SG-KOP Odvětrávací komínek SC-OKI/SG-OKI Anténní prostup SC-AP/SG-AP Čelo hřebenáče rovné CHR Čelo hřebenáče půlkulaté CHP NOVINKA Spojka hřebenáče T SC-SHT Spojka hřebenáče SC-SHY SC-SHY Odvětrání hřebenáče SC-OH Sněhový zachytávač obloukový SZO tel.: fax: satjam@satjam.cz 7

8 Střešní krytina SATJAM Rapid Střešní krytina SATJAM Rapid Střešní krytina panel se zaklapávací drážkou Tloušťka krytiny 0,5 300 / 500 Hmotnost cca 4,3 kg /m 2 0,5 m / 7 m Min. sklon 13º Střešní krytina SATJAM Rapid, panel vycházející z tvaru falcované střešní krytiny, rozšiřuje stávající nabídku krytin. SATJAM Rapid je vhodný jak pro novostavby i rekonstrukce, ale vynikne především v moderní architektuře na pultových střechách. SATJAM Rapid se vyrábí ve dvou stavebních šířkách 300 a 500. Toto dvojí provedení v kombinaci s celkovým designem a velmi rychlou pokládkou zcela jistě najde rychle své příznivce jak mezi investory i individuálními stavebníky, tak mezi realizačními fi rmami. Tato novinka PS 25 MAT PUR HPS Barevnost viz str. 19 je dodávána ve standardních povrchových úpravách a nově také v provedení Colorcoat HPS 200 Ultra s až 30letou zárukou*. Pokládá se na laťování po 240 a je dodáván s kompletní řadou standardních klempířských doplňků. Příslušenství ke střešní krytině SATJAM Rapid SATJAM Rapid Hřebenáč rovný Rapid HRR délka 2000 užitná délka 1950 m Závětrná lišta Rapid ZLR 120 délka 2000 užitná délka 1950 Závětrná lišta plochá Rapid ZLPR 170 délka 2000 užitná délka 1950 Oplechování ke zdi Rapid OZR 120 délka 2000 užitná délka 1950 Úžlabí Rapid UR 240 délka 2000 užitná délka 1950 Držák hřebenáče perforovaný DHR délka 285 / 485 užitná délka 285 / 485 Odvětrávací taška SR-OT Komínek pro odvod plynu SR-KOP Odvětrávací komínek SR-OKI Anténní prostup SR-AP * Viz SATJAM Záruka plus 8 SATJAM, s.r.o. Michalská 1032/21, Ostrava

9 Trapézové profily Trapézové profily Vysvětlivky: Označení strany, na které je požadována fi nální povrchová úprava. Není-li zákazníkem specifi kováno, je fi nální povrchová úprava na straně A. pozink aluzinek Střešní, stěnový profi l rozlišují se v případech, kdy se střešní a stěnový profi l u trapézového plechu jedné velikosti navzájem liší. Údaje v tabulkách představují standardní parametry. PS 15 polyestersat 15 μm PS25 polyestersat 25 μm MAT satmat μm PUR satpur 50 μm HPS Colorcoat HPS 200 perforace antikondenzační fólie prosvětlovací RL Zpevňující profi l prolis R-L RLL Zpevňující prolis R-LL WL Zpevňující prolis W-L WLL Zpevňující prolis W-LL T6/131 pouze fasádní profi l / / 917 0,5; 0,7 0,5 / 4 m MAT PUR HPS stavební šířka 1179 celková šířka 1233 stavební šířka 917 celková šířka 970 Pouze pro T7/117 pouze fasádní profi l ,5; 0,7 0,5 / 6 m MAT PUR HPS 5 78,4 5 T8/97 pouze fasádní profi l / / 920 0,5; 0,7 0,5 / 6 m MAT PUR HPS Pouze pro T14/112 Při tl./max. délka ,5 0,7 0,5 / 7 m 0,5 / 6 m MAT PUR HPS stavební šířka 1120 celková šířka 1157 T16/150 stavební šířka 900 celková šířka ,5 0,75 0,5 / 4 m SAT18/138 s ochrannou fólií * º stavební šířka 1100 celková šířka stavební šířka 1100 celková šířka º Pojistný odvodňovací žlábek / /1100 0,5 0,7 0,5 / 8 m , Zpevňující prolis R-L Zpevňující prolis W-L 16,5 MAT PUR HPS RL WL * kromě provedení, tel.: fax: satjam@satjam.cz 9

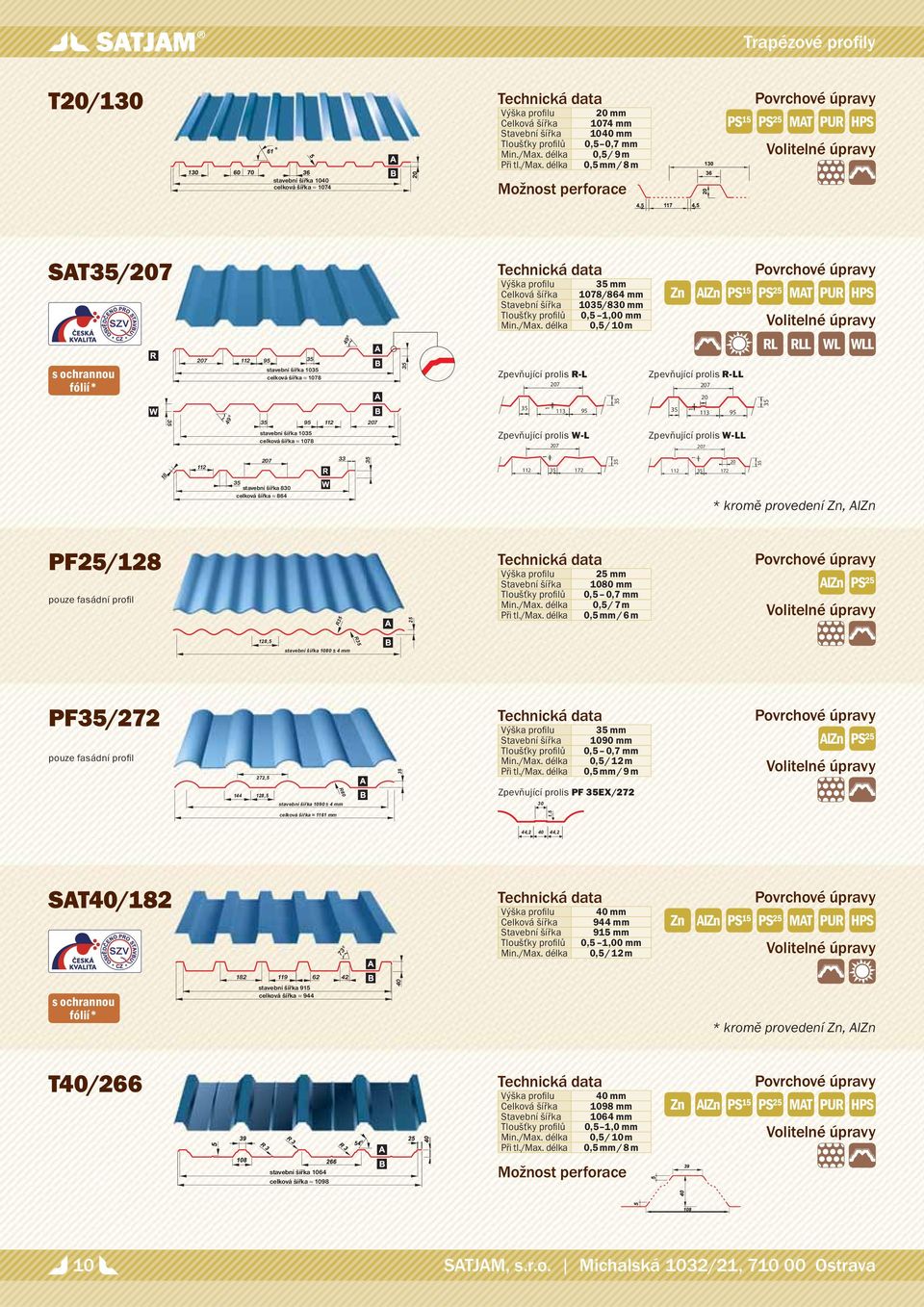

10 Trapézové profily T20/130 Při tl./max. délka ,5 0,7 0,5 / 9 m 0,5 / 8 m MAT PUR HPS stavební šířka 1040 celková šířka 1074 SAT/207 s ochrannou fólií * stavební šířka 10 celková šířka º Zpevňující prolis R-L Zpevňující prolis R-LL /864 10/830 0,5 1,00 0,5 / 10 m RL RLL WL WLL MAT PUR HPS 49º stavební šířka 10 celková šířka 1078 Zpevňující prolis W-L 207 Zpevňující prolis W-LL stavební šířka 830 celková šířka 864 * kromě provedení, PF25/128 pouze fasádní profi l R 25 Při tl./max. délka ,5 0,7 0,5 / 7 m 0,5 / 6 m PS ,5 R stavební šířka 1080 ± 4 PF/272 pouze fasádní profi l 272,5 Při tl./max. délka ,5 0,7 0,5 / 12 m 0,5 / 9 m PS ,5 R80 Zpevňující prolis PF EX/272 stavební šířka 1090 ± 4 30 celková šířka ,5 44, ,2 SAT40/182 73º ,5 1,00 0,5 / 12 m MAT PUR HPS s ochrannou fólií * stavební šířka 915 celková šířka * kromě provedení, T40/266 Při tl./max. délka ,5 1,0 0,5 / 10 m 0,5 / 8 m MAT PUR HPS stavební šířka 1064 celková šířka SATJAM, s.r.o. Michalská 1032/21, Ostrava

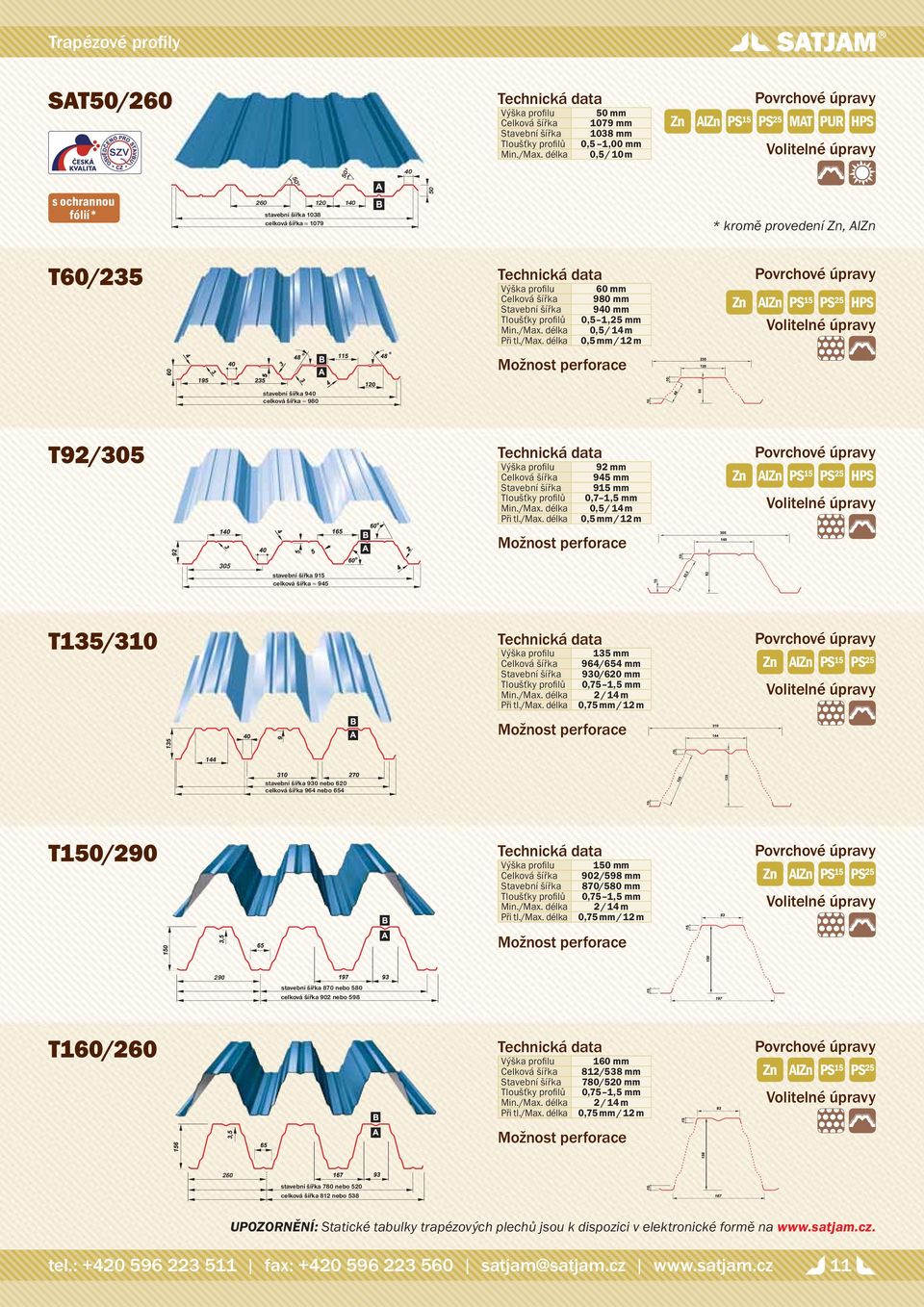

11 Trapézové profily SAT50/ ,5 1,00 0,5 / 10 m MAT PUR HPS 50º 40 50º s ochrannou fólií * stavební šířka 1038 celková šířka * kromě provedení, T60/2 Při tl./max. délka ,5 1,25 0,5 / 14 m 0,5 / 12 m HPS stavební šířka 940 celková šířka 980 T92/305 Při tl./max. délka ,7 1,5 0,5 / 14 m 0,5 / 12 m HPS 305 stavební šířka 915 celková šířka 945 T1/310 Při tl./max. délka 1 964/ /620 0,75 1,5 2 / 14 m 0,75 / 12 m stavební šířka 930 nebo 620 celková šířka 964 nebo 654 T150/290 Při tl./max. délka / /580 0,75 1,5 2 / 14 m 0,75 / 12 m 290 stavební šířka 870 nebo 580 celková šířka 902 nebo 598 T160/260 Při tl./max. délka / /520 0,75 1,5 2 / 14 m 0,75 / 12 m 260 stavební šířka 780 nebo 520 celková šířka 812 nebo 538 UPOZORNĚNÍ: Statické tabulky trapézových plechů jsou k dispozici v elektronické formě na tel.: fax: satjam@satjam.cz 11

12 Rovinné tabule a svitky Difuzní fólie SATJAMFOL Rovinné tabule a svitky Tabule a svitky se používají k výrobě klempířských výrobků a doplňků. Tabule Svitky Tloušťka 0,50 1,25 0,50 1,25 Délka 2000 standard 2000 a více Šířka , 1000, 1250, nestandardní šířky dle požadavků zákazníka MAT PUR HPS Difuzní fólie SATJAMFOL Jde o pojistné hydroizolační folie aplikované pod střešní krytinou s cílem dodatečné ochrany konstrukce a tepelné izolace před pronikáním sněhu, vody, větru, prachu a před vodou kondenzující na spodní straně krytiny. Tvoří také těsnicí vrstvu bránící únikům tepla z důvodu profukování. SATJAMFOL WI 1 SATJAMFOL WI 170 SATJAMFOL Wind 90 Plošná hmotnost 1 g/m 2 ± 5% 170 g/m 2 ± 5% 100 g/m 2 ± 5% Propustnost vodní páry 1700 g/m 2 /24 h * 1700 g/m 2 /24 h * 2200 g/m 2 /24 h * 3000 g/m 2 /24 h * 3000 g/m 2 /24 h * 4000 g/m 2 /24 h * Odolnost vůči roztržení podélně 220 N/5 cm 240 N/5 cm 180 N/5 cm Odolnost vůči roztržení napříč 160 N/5 cm 180 N/5 cm 110 N/5 cm Hodnota Sd ~ 0,02 m ~ 0,02 m ~ 0,01 m Struktura 3 vrstvy 3 vrstvy Odolnost vůči atmosferickým vlivům 1 měsíc 1 měsíc Klasifi kace reakce na oheň B2 B2 Rozsah teplot použití 30 až 120 C 30 až 120 C 40 až 120 C Standardní rozměr (šířka x délka) 1,50 m 50 m 1,50 m 50 m 1,50 m 50 m Jiné vlastnosti možnost použít na střechách s plným bedněním Difuzní fólie SATJAMFOL chrání tepelné izolace a konstrukci střechy před: pronikáním vody v průběhu montážních prací, srážkovou vodou pronikající pod krytinu, * Podle metodiky měření kondenzující vodou na spodní straně krytiny, před vodními parami prostupujícími z podkroví do tepelné izolace tím, že umožní jejich bezpečný prostup do odvětrávací vrstvy střešního pláště. Větrotěsná fólie SATJAMFOL Wind Používá se zejména pro ochranu tepelné izolace před působením větru. Její aplikace je možná ve svislých i vodorovných konstrukcích bez nároku na vodotěsnost, kde chrání tepelnou izolaci před vzdušnou vlhkostí, vyfukováním tepla a zároveň brání usazování prachu a uvolňování částeček tepelné izolace. Výhody fólií odolnost proti vysokým i nízkým teplotám nízká hořlavost nízká hmotnost (váha čtverečního metru fólie je od 100 do 170 gramů) výborná paropropustnost dlouhá životnost 12 SATJAM, s.r.o. Michalská 1032/21, Ostrava

13 Profily Ω Kazetony Profily Ω Tyto pomocné profi ly slouží jako ocelové latě pro střechy i fasády. Standardně se vyrábí z pozinkovaného plechu nebo aluzinku, ale na požadavek zákazníka lze vyrobit i z lakovaných plechů. Přednosti: vysoká tuhost a pevnost trvanlivost a dlouhá OMEGA 20 životnost malé zatížení konstrukce ideální rovinnost roštu pohodlná a snadná * v závislosti na šířce pásky montáž Tloušťka 0,70 1,00 Délka 0,50 6,00 m OMEGA 50 OMEGA 30 Kazetony Lehké kovové obkladové prvky jsou určeny především pro vnější opláštění objektů, ale lze je aplikovat i v interiérech jako stěnové obklady. U obvodových plášťů se aplikují jak v rámci novostaveb, tak při rekonstrukcích a dodatečném zateplování objektů v rámci provětrávané fasády. Prvky Kazeton jsou kotveny do ocelových roštů, tvořených Z, C nebo profi ly. Rozměry A B C D E krycí šířka krycí délka šířka spáry vodorovné šířka spáry svislé hloubka kazetonu materiál tloušťka min max min max min max min max min max OCEL 1, dle projektu , dle projektu , dle projektu HLINÍK 1, dle projektu Jiné tloušťky, rozměry a povrchové úpravy po konzultaci. KAZETON K-1/Ω KAZETON K-2/Ω Fasádní panely Fasádní panely PS jsou lehké ocelové profi ly, které plní funkci ochranou i dekorační. Lze je použít jak na obytných domech, tak na komerčních stavbách jako jsou supermarkety, haly, obchody a také na opláštění výrobních prostor. Velice dobře se dají aplikovat na objekty při provedení dodatečného zateplení, v rámci rekonstrukce budovy. Jednoduchý tvar i systém kotvení zaručují rychlou a snadnou montáž. Kotví se do dřevěného nebo ocelového roštu a mohou být orientovány jak v horizontálním, tak i ve vertikálním směru. Tloušťka 0,5; 0,7 Délka 1 4,00 m (B) 155/215/315 MAT PUR HPS Doplňky jako např. dilatační profi ly, lemy oken, nároží a kouty, okapnice a parapety jsou dodávány na míru dle požadavků zákazníka. 155 / 215 / 315 A tel.: fax: satjam@satjam.cz 13

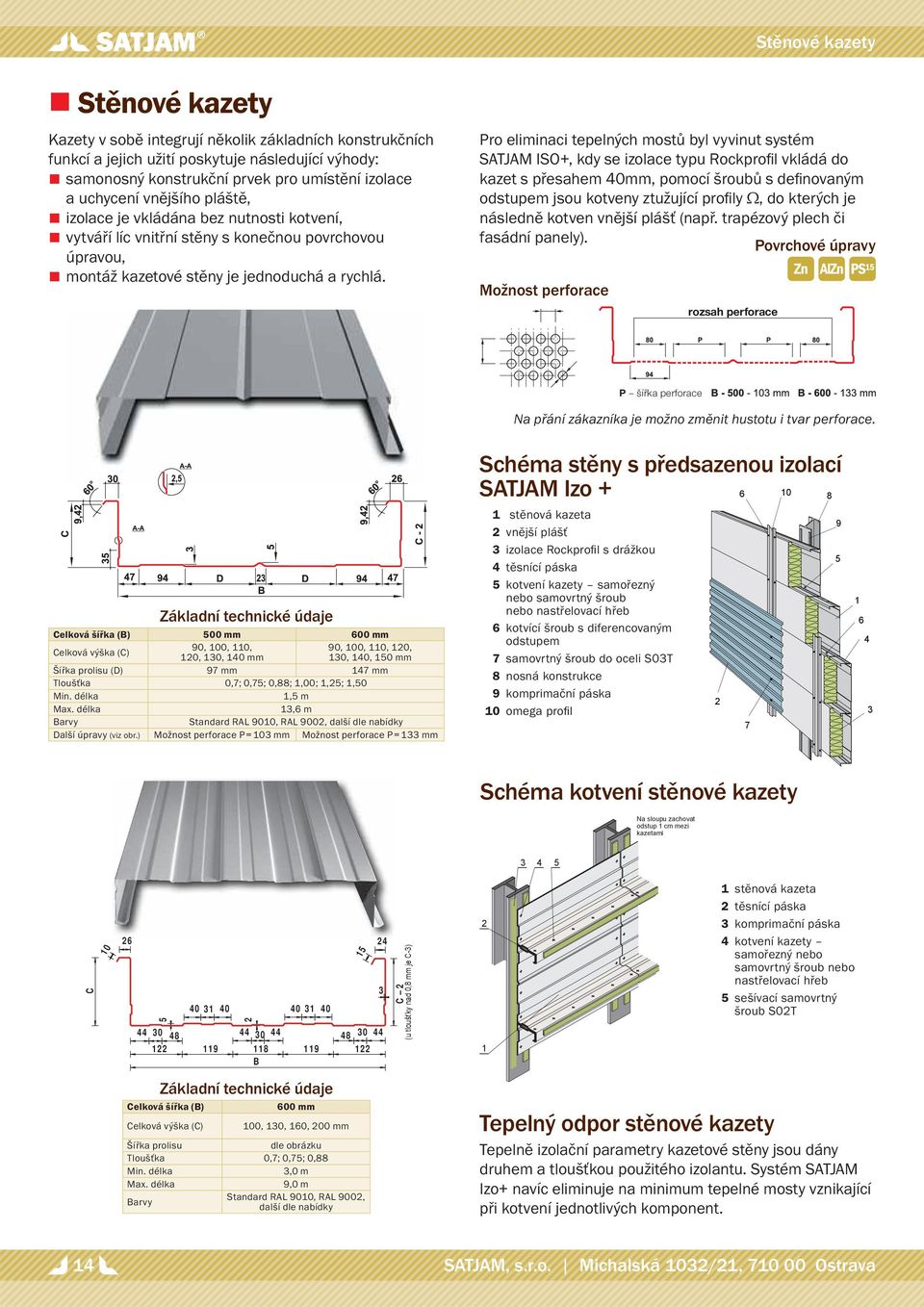

14 Stěnové kazety Stěnové kazety Kazety v sobě integrují několik základních konstrukčních funkcí a jejich užití poskytuje následující výhody: samonosný konstrukční prvek pro umístění izolace a uchycení vnějšího pláště, izolace je vkládána bez nutnosti kotvení, vytváří líc vnitřní stěny s konečnou povrchovou úpravou, montáž kazetové stěny je jednoduchá a rychlá. Pro eliminaci tepelných mostů byl vyvinut systém SATJAM ISO+, kdy se izolace typu Rockprofi l vkládá do kazet s přesahem 40, pomocí šroubů s defi novaným odstupem jsou kotveny ztužující profi ly, do kterých je následně kotven vnější plášť (např. trapézový plech či fasádní panely). PS 15 rozsah perforace P šířka perforace Na přání zákazníka je možno změnit hustotu i tvar perforace. Základní technické údaje (B) Celková výška (C) 90, 100, 110, 120, 130, , 100, 110, 120, 130, 140, 150 Šířka prolisu (D) Tloušťka 0,7; 0,75; 0,88; 1,00; 1,25; 1,50 Min. délka 1,5 m Max. délka 13,6 m Barvy Standard RAL 9010, RAL 9002, další dle nabídky Další úpravy (viz obr.) P = 103 P = 133 Schéma stěny s předsazenou izolací SATJAM Izo stěnová kazeta 2 vnější plášť 3 izolace Rockprofi l s drážkou 4 těsnící páska 5 kotvení kazety samořezný nebo samovrtný šroub nebo nastřelovací hřeb 6 kotvící šroub s diferencovaným odstupem 7 samovrtný šroub do oceli S03T 8 nosná konstrukce 9 komprimační páska 10 omega profi l Schéma kotvení stěnové kazety Na sloupu zachovat odstup 1 cm mezi kazetami C B Základní technické údaje (B) 600 Celková výška (C) 100, 130, 160, 200 Šířka prolisu dle obrázku Tloušťka 0,7; 0,75; 0,88 Min. délka 3,0 m Max. délka 9,0 m Barvy Standard RAL 9010, RAL 9002, další dle nabídky 3 C 2 (u tloušťky nad 0,8 je C-3) stěnová kazeta 2 těsnící páska 3 komprimační páska 4 kotvení kazety samořezný nebo samovrtný šroub nebo nastřelovací hřeb 5 sešívací samovrtný šroub S02T Tepelný odpor stěnové kazety Tepelně izolační parametry kazetové stěny jsou dány druhem a tloušťkou použitého izolantu. Systém SATJAM Izo+ navíc eliminuje na minimum tepelné mosty vznikající při kotvení jednotlivých komponent. 14 SATJAM, s.r.o. Michalská 1032/21, Ostrava

15 Stěnové kazety Perforace Požární odolnost kazetových stěn Zkoušky požární odolnosti byly provedeny ve slovenské akreditované zkušebně společnosti FIRES, s.r.o. v Batizovcích podle normy EN 101-2:2007. Protokoly o zkoušce jsou k dispozici na Kazetová stěna s kazetonem kazeta-kazeton C130/500 resp. C130/600 kazeton K1, tl. 1 EI 30 * (i o) / EW 60 ** (i o) / E 120 (i o) EI 30-ef (o i) / EW 60-ef (o i) / E 60-ef (o i) * Norma nedefi nuje EI 45, ale výrobek splňuje kritérium do 45 minut. ** Norma nedefi nuje EW 120, ale výrobek splňuje kritérium do 120 minut. Kazetová stěna s trapézovým profilem kazeta 600/130 trapéz T6/131 EI 120-ef (o i) / EW 60-ef (o i) * / E 120-ef (o i) EI 30 (i o) ** / EW 60 (i o) * / E 120 (i o) * Výrobek splňuje kritérium pro mezní stav W (o i) 180 min., (i o) 120 min. ** Výrobek splňuje kritérium pro mezní stav I 45 min. Kazetová stěna s trapézovým profilem a předsazenou izolací kazeta 600/150 trapéz T6/131 izolace Rockprofi l EI 120 (i o) / EW 60 * (i o) / E 120 (i o) EI 120-ef (o i) / EW 60 * -ef (o i) / E 120-ef (o i) * Norma nespecifi kuje třídu EW 120, avšak výrobek splňuje kritéria do 120 min. Perforace Perforovaný plech může být použit k výrobě trapézových plechů, stěnových kazet či fasádních panelů v případě, že potřebujeme vylepšit akustické vlastnosti vnitřního prostoru. Perforovaný ocelový plech nachází uplatnění kromě stavebnictví také např. ve strojírenské výrobě. P P W W P Průsvit % Standardní rozměry a tloušťky tabulí a svitků * Tabule Tabule Tabule Svitky 2,0 3,5 29,62 0,75; 1,0 0,75; 1, ,2 5,0 32,65 4,0 7,0 29,60 5,0 8,0,43 8,0 12,0 40,31 12,0 18,0 41,80 0,50; 0,75; 1,0; 1,25; 1,5; 2,0 0,50; 0,75; 1,0; 1,25; 1,5 0,50; 0,75; 1,0; 0,50; 0,75; 1,0; 1,25; 1,5; 2,0 1,25; 1,5; 2,0 0,50; 0,75; 1,0; 0,50; 0,75; 1,0; 1,25; 1,5; 2,0 1,25; 1,5; 2,0 0,50; 0,75; 1,0; 0,50; 0,75; 1,0; 1,25; 1,5; 2,0 1,25; 1,5; 2,0 1,0; 1,25; 1,5; 1,0; 1,25; 1,5; 2,0 2,0 1,0; 1,25; 1,5 1,0; 1,25; 1,5 1250, 1500, , 1500, ,0; 1,25; 1,5 1250, ,0; 1,25; 1,5; 2,0 1,0; 1,25; 1,5; 2,0 1250, , 1000 W 3,0 8,0 10,34 0,50; 0,75; 1,0; 1,25; 1,5; 2,0 0,50; 0,75; 1,0; 1,25; 1,5; 2,0 1,25; 1,5; 2,0 1250, 2000 P 4,0 12,0 9,32 0,50; 0,75; 1,0; 1,25; 1,5 0,50; 0,75; 1,0; 1,25; 1,5 1,25; 1,5 1250, 1500 P 5,0 14,0 11,10 0,50; 0,75; 1,0; 1,25; 1,5 0,50; 0,75; 1,0; 1,25; 1,5 1,25; 1,5 1250, 1500 W P 10,0 15,0 44,40 1,0; 1,5; 2,0 1,0; 1,5 1,0 1250, 1500, 1000 Pozn.: * Uvedené rozměry pro pozinkovaný plech nebo plech s polyesterovou povrchovou úpravou. Jiné rozměry nebo jiné materiály (černá ocel, nerezová ocel atd.) po konzultaci s obchodníky. tel.: fax: satjam@satjam.cz 15

16 Profily Z, C a Σ Profily Z, C a Σ Profily Z, C a Σ se vyrábějí z ocelového pozinkovaného plechu válcovaného za studena. Jejich tuhost a trvanlivost poskytují široké možnosti použití v nosných konstrukcích. Nejtypičtějším využitím profilů jsou: primární a sekundární nosné konstrukce obvodových plášťů a příček, primární a sekundární nosné konstrukce střech Profily jsou doplněním nabídky k systému produktů dodávaných pro zastřešení a opláštění lehkých staveb, většinou průmyslových, obchodních a administrativních. Profil Z Profil C Profily Z, C a Σ mohou mít montážní otvory, které usnadňují jejich spojování pomocí šroubů nebo nýtů. Děrování je předpřipraveno v určitých variantách, které si zákazník může zvolit dle svých potřeb. Materiálem pro výrobu profi lů Z, C a Σ je pozinkovaná ocel (jakost S280 GD, S320 GD a S0 GD) s tloušťkou od 1,50 do 3,00. Válcované profily podle použití a požadavků nevyžadují dodatečnou ochranu, i když je možné je následně opatřit povrchovou úpravou (nátěr, nástřik). Spojovací materiál a pomocné prvky nejsou součástí nabídky. Hodnoty únosností, podrobnosti k děrování, geometrii a způsobu spojování profi lů Z, C a Σ jsou k dispozici na Z 100 Z 150 Z 180 Z 200 Z 250 Z 300 Tloušťka plechu Váha kg/m H Bd Bg C 1,50 2, ,00 3, ,50 4, ,00 5, ,50 3, ,00 4, ,50 4, ,00 5, ,50 3, ,00 4, ,50 5, ,00 6, ,50 3, ,00 4, ,50 5, ,00 7, ,50 3, ,00 5, ,50 6, ,00 7, ,50 3, ,00 5, ,50 6, ,00 7, ,50 4, ,00 5, ,50 6, ,00 8, ,50 4, ,00 6, ,50 7, ,00 9, ,50 4, ,00 6, ,50 8, ,00 9, ,50 5, ,00 7, ,50 9, ,00 11, C 100 C 150 C 200 C 250 C 300 Tloušťka plechu Váha kg/m H B C 1,50 2, ,00 3, ,50 4, ,00 5, ,50 2, ,00 3, ,50 4, ,00 5, ,50 3, ,00 4, ,50 5, ,00 6, ,50 3, ,00 4, ,50 5, ,00 6, ,50 3, ,00 5, ,50 6, ,00 7, ,50 4, ,00 5, ,50 6, ,00 8, ,50 4, ,00 5, ,50 7, ,00 8, ,50 4, ,00 6, ,50 7, ,00 9, ,50 4, ,00 6, ,50 8, ,00 9, ,50 5, ,00 7, ,50 8, ,00 10, Profil Σ Σ 140 Σ 170 Σ 200 Σ 230 Σ 260 Σ 300 Σ 0 Tloušťka plechu Váha kg/m H h B 1,50 3, ,00 5, ,50 6, ,00 7, ,50 4, ,00 5, ,50 6, ,00 8, ,50 4, ,00 6, ,50 7, ,00 8, ,50 4, ,00 6, ,50 8, ,00 9, ,50 5, ,00 6, ,50 8, ,00 10, ,50 5, ,00 7, ,50 9, ,00 11, ,50 6, ,00 8, ,50 10, ,00 12, SATJAM, s.r.o. Michalská 1032/21, Ostrava

17 Děrování profilů Z, C a Σ Děrování profilů Z, C a Σ Profi ly typu Z, C a Σ umožňují snadnou a rychlou montáž průmyslových nebo obchodních hal. Jejich spojování se provádí hlavně pomocí šroubů. obr. 1 Příklady rozmístění otvorů v profilech Z a C obr. 2a obr. 2b Pro tento účel se v profi lech zhotovují tři typy otvorů (velikost viz Techniká data): ø 14 ø 18 ovál Typy otvorů Rozteč otvorů J Rozteč otvorů W Rozteč otvorů I ø 14, ø 18 ovál ø technické otvory technické otvory závisí na šířce příruby profilu (Bd, Bg) viz str. 13 závisí na šířce příruby profilu (Bd, Bg) viz str. 13 Podle typu použitého profi lu se používají různé hodnoty rozteče technických a montážních otvorů uvedené v tabulce. Na obrázku 1 jsou znázorněny možnosti podélného děrování a rozměry jsou uvedeny v technických datech. Druhy a rozmístění otvorů v profi lech typu Z, C a jsou v podstatě libovolné, na obrázcích 2a, 2b a 2c uvádíme pouze příklady řešení. Profily Z a C Z 100 C 100 Z 150 C 150 Z 200 C 200 Z 250 C 250 Z 300 C 300 Tloušťka plechu E F 1,50 25, ,00 26, ,50 26, ,00 26, ,50 25, ,00 26, ,50 26, ,00 26, ,50 50, ,00 51, ,50 51, ,00 51, ,50 50, ,00 51, ,50 51, ,00 51, ,50 50, ,00 51, ,50 51, ,00 51, obr. 2c technické otvory závisí na šířce příruby profilu (Bd, Bg) viz str. 13 Příklady rozmístění otvorů v profilech Σ tel.: fax: satjam@satjam.cz 17

18 Doplňky ke střešním krytinám Doplňky Moderní střešní plášť dnes musí splňovat náročné požadavky na design i na funkčnost. K lehkým střešním krytinám SATJAM proto dodáváme široký sortiment doplňků, které řeší nejrůznější detaily od prostupů střechou (např. komínky pro odvod zplodin), přes bezpečný pohyb na střeše (střešní lávky a schůdky) až po systém sněhových zábran, které umožňují postupné odtávání sněhové vrstvy na střeše a eliminují riziko náhlého sesuvu. Střešní lávka SL Spojka střešní lávky SSL Držák střešní lávky komínový DSLK Střešní schod SS Kolébka střešní lávky KSL Držák kolébky DK Držák hromosvodného drátu DHDH, DHDK, DHDV Výlezové okno VO Sněhová zábrana SZ 2000 Držák sněhové zábrany SB-DSZ, DSZ Spojka sněhové zábrany SSZ Sněhová zábrana nos SZN Ochranná větrací mřížka OVM Ochranný pás proti ptákům OPP Prostupové manžety M 1 - M 10 Prostupové manžety otevřené MO 1 - MO 3 Těsnění TUS 60 těsnící klín samolepící Těsnění TH těsnění horní TS těsnění spodní TU těsnění univerzální Těsnění universální samolepící TUSE Těsnění pod hřeben TPH Větrací pás hřebene a nároží VPH Standardní typy šroubů SDR 4,2 25 SO8T 5,5x25 SO2T 4,8 16 SO12T 5,5x32 SO3T 4,8x SDT 4,8x Nýty vodotěsné SO5T 5,5x SAT-POP 4,0x9,5 Správková barva SB SATJAM, s.r.o. Michalská 1032/21, Ostrava

19 Barevnost střešní krytiny Barevnost trapézových profilů a fasádních systémů Barevnost Metalická povrchová úprava Aluzinek Pozinkovaná ocel Fe Polyestersat 25 µm, 0,5 (PS 25) RAL 8004 CIHLOVÁ RAL 8023 MĚDĚNÁ RAL 70 SVĚTLE ŠEDÁ RAL 6005 TMAVĚ ZELENÁ RAL 5010 MODRÁ Zobrazení barev je pouze orientační. RAL 3011 ČERVENÁ RAL 9006 STŘÍBRNÁ RAL 9002 ŠEDOBÍLÁ RAL 1002 PÍSKOVÁ RR 032 TMAVĚ HNĚDÁ Satmat µm, 0,5 (SM ) RR 028 VIŠŇOVÁ RR 750 CIHLOVÁ RR 032 TMAVĚ HNĚDÁ RAL 8017 HNĚDÁ RAL 8017 HNĚDÁ RAL 7000 ŠEDÁ RAL 9010 BÍLÁ RAL 6029 ZELENÁ RAL 3016 KORÁLOVĚ ČERVENÁ RR 011 ZELENÁ RR 033 ČERNÁ Satpur 50 µm, 0,5 (SP 50) 30letá záruka! * RR 029 VIŠŇOVÁ RR 032 TMAVĚ HNĚDÁ RR 750 CIHLOVÁ RAL 9005 ČERNÁ RAL 7024 GRAFITOVÁ ŠEĎ RAL 8016 MAHAGÓN RAL 1021 ŽLUTÁ RAL 3009 ČERVENOHNĚDÁ RR 023 GRAFITOVÁ ŠEĎ RR 033 ČERNÁ Colorcoat HPS 200 Ultra 200 µm, 0,5 (HPS 200) 30letá záruka! ** RAL 3004 ČERVENÁ RAL 8014 HNĚDÁ RAL 8004 TERAKOTA RAL 7016 ANTRACIT RAL/RR PS 15 μm RAL/RR PS 25 μm RAL/RR SM μm RAL/RR SP 50 μm Colorcoat HPS 200 tloušťka 0,50 0,63 0,70 0,75 1,00 RAL 9002 RAL 9010 RAL 3009 RAL 3011 RAL 8017 RAL 9005 RAL 8023 RAL 9006 RAL 7000 RAL 7024 RAL 70 RAL 9002 RAL 9010 RAL 8016 RAL 6005 RAL 1002 RAL 6029 RAL 1021 RAL 5010 RR 032 RAL 3016 RAL 8004 RR 028 RR 032 RR 011 RR 023 RR 750 RAL 8017 RR 033 RR 029 RR 032 RR 750 RR 033 aluzinek pozink RAL 3004 RAL 8014 RAL 8004 RAL 7016 * Viz SATJAM Záruka plus ** Viz ZÁRUKA CORUS CONFIDEX Jiné materiály, barvy, tlouštky a povrchy na vyžádání. tel.: fax: satjam@satjam.cz 19

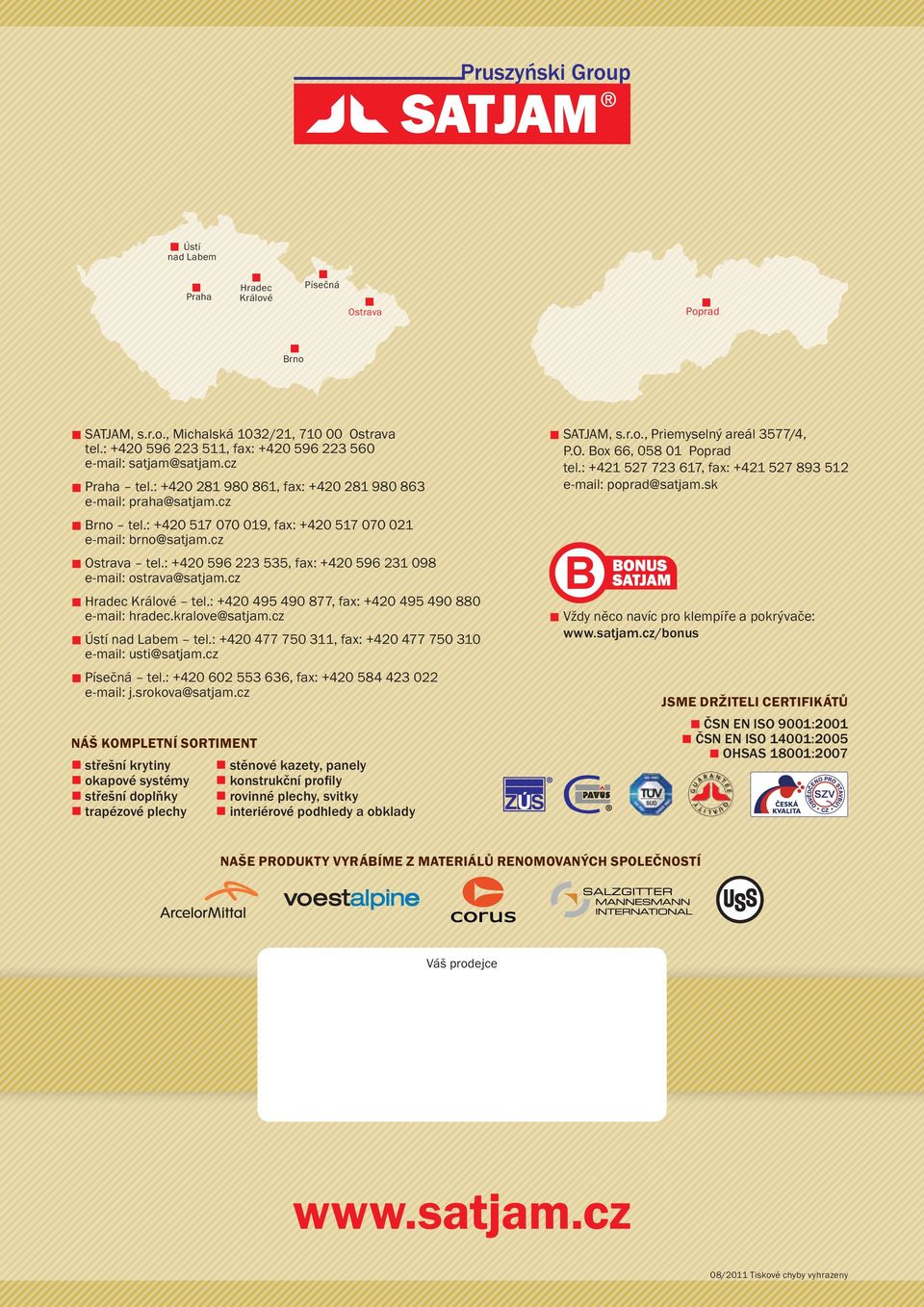

20 Ústí nad Labem Praha Hradec Králové Písečná Ostrava Poprad Brno SATJAM, s.r.o., Michalská 1032/21, Ostrava tel.: , fax: Praha tel.: , fax: Brno tel.: , fax: Ostrava tel.: , fax: Hradec Králové tel.: , fax: Ústí nad Labem tel.: , fax: Písečná tel.: , fax: NÁŠ KOMPLETNÍ SORTIMENT střešní krytiny okapové systémy střešní doplňky trapézové plechy stěnové kazety, panely konstrukční profily rovinné plechy, svitky interiérové podhledy a obklady SATJAM, s.r.o., Priemyselný areál 77/4, P.O. Box 66, Poprad tel.: , fax: poprad@satjam.sk Vždy něco navíc pro klempíře a pokrývače: JSME DRŽITELI CERTIFIKÁTŮ ČSN EN ISO 9001:2001 ČSN EN ISO 14001:2005 OHSAS 18001:2007 NAŠE PRODUKTY VYRÁBÍME Z MATERIÁLŮ RENOMOVANÝCH SPOLEČNOSTÍ Váš prodejce 08/2011 Tiskové chyby vyhrazeny
