2 Doporučené nastavenie dverového zatvárača s klznou lištou Odstrániť kryt 1 Nastaviť PH2 Naklapnúť kryt GEZE TS 3000 V Nastavenie sily zatvárania Šírka krídla [mm] Nastavení - do 750 2,5 otočení otočení Nastavenie Sec 1 Sila zatvárania dverového zatvárača 2 Rýchlosť zatvárania 3 Koncový doraz 4 Tlmenie otvárania (len model TS 3000 VBC) Ľahko zatvárajúce sa dvere musia byť zatváračom úplne dovreté! GEZE TS 5000 Sila Šírka krídla zatvárania [mm] 2 do Sec 1 Sila zatvárania dverového zatvárača Ľahko zatvárajúce sa dvere musia byť zatváračom úplne dovreté! 2 Rýchlosť zatvárania 3 Koncový doraz 4 Tlmenie otvárania 5 Oneskorenie zatvárania (len model TS 5000 S) 2 geze

3 dverná a okenná technika Dverový zatvárač TS 3000 Bez klznej lišty. Dverový zatvárač podľa normy EN 1154 A. Nastaviteľná sila zatvárania, veľkosť 1-4. Hydraulický koncový doraz a tepelne stabilná rýchlosť zatvárania nastaviteľná spredu. Pre montáž na protipožiarne a protidymové dvere pomocou montážnej podložky. Použitie mechanickej aretácie v prípade protipožiarnych a protidymových dverí nie je dovolené. EN 1154 spôsob montáže: šírka krídla do: montáž na dverové krídlo alebo obrátená montáž, na strane závesov alebo na protiľahlej strane závesov 1100 mm strieborná ks 182,90 1 ks biela (RAL 9016) ks 182,90 1 ks Dverový zatvárač TS 5000 Bez klznej lišty. Dverový zatvárač podľa normy EN 1154 A. Nastaviteľná sila zatvárania, veľkosť 2-6. Optické zobrazenie veľkosti. Nastaviteľné tlmenie otvárania, hydraulický koncový doraz a tepelne stabilná rýchlosť zatvárania. Všetky funkcie sú nastaviteľné spredu. Používajú sa pre pravé a ľavé dvere bez zmeny nastavenia. Pre protipožiarne a protidymové dvere (montáž dverového krídla pomocou montážnej platničky). Použitie mechanickej aretácie v prípade protipožiarnych a protidymových dverí nie je dovolené. EN 1154 spôsob montáže: šírka krídla do: montáž na dverové krídlo na strane závesov, obrátená montáž na protiľahlej strane závesov 1400 mm strieborná ks 375,00 1 ks biela (RAL 9016) ks 375,00 1 ks Dverový zatvárač TS 5000 L Bez klznej lišty. Dverový zatvárač podľa normy EN 1154 A. Nastaviteľná sila zatvárania, veľkosť 2-6. Optické zobrazenie veľkosti. Nastaviteľné tlmenie otvárania, hydraulický koncový doraz a tepelne stabilná rýchlosť zatvárania nastaviteľné. Všetky funkcie sú nastaviteľné spredu. Používajú sa pre pravé a ľavé dvere bez zmeny nastavenia. Pre protipožiarne a protidymové dvere (montáž dverového krídla pomocou montážnej platničky). Použitie mechanickej aretácie v prípade protipožiarnych a protidymových dverí nie je dovolené. EN 1154 spôsob montáže: šírka krídla do: montáž na dverové krídlo na protiľahlej strane závesov, obrátená montáž na strane závesov 1400 mm strieborná ks 375,00 1 ks biela (RAL 9016) ks 375,00 1 ks geze

4 Montážna platnička na TS 3000 Hrúbka 5 mm, usporiadanie otvorov podľa normy DIN EN 1154, príloha 1, na dvierka bez priameho upevnenia zatvárača strieborná ks 14,19 1 ks biela (RAL 9016) ks 14,19 1 ks ±0,1 135±0,1 16±0,1 TS 3000 V 160±0, ±0, ±0,1 (60) Montážna platnička pre TS 4000 / TS 5000 Hrúbka 5 mm, usporiadanie otvorov podľa normy DIN EN 1154, príloha 1, na dvierka bez priameho upevnenia zatvárača. vyhotovenie: - spôsob montáže: strieborná ks 23,10 1 ks biela (RAL 9016) ks 22,50 1 ks RE BANDSEITE DIN EN 1154 TS 4000/ R4, (60) LI geze

5 dverná a okenná technika Klzná lišta bez aretácie EN 1154 vyhotovenie: spôsob montáže: bez aretácie obojstranná montáž strieborná ks 55,60 1 ks biela (RAL 9016) ks 55,60 1 ks 448,5 428,5 30,5 20, Aretačná jednotka Osadením aretačnej jednotky do zodpovedajúcej klznej lišty sa umožní plynulé nastavenie aretácie medzi 80 a 130. Prídržnú silu aretácie môžete nastaviť alebo vypnúť. Pri protipožiarnych a protidymových dverách to nie je povolené! vyhotovenie: pre štandardnú klznú lištu strieborná ks 51,80 1 ks Klzná lišta prevedenie BG bez aretácie v kombinácii s TS 3000 a TS 5000 L možnosť dodatočného zaistenia EN 1154 vyhotovenie: spôsob montáže: bez aretácie montáž na protiľahlej strane závesov strieborná ks 55,60 1 ks biela RAL 9016 ks 55,60 1 ks 448,5 428, , (mit Montagematerial) geze

6 Klzná lišta ISM EN 1158 Prechodová klzná lišta s výškou zabudovania 30 mm. Pri zatváraní dverí ostáva aktívne krídlo v nezmenenej pozícii, kým sa pasívne krídlo nezatvorí a koordinácia postupného zatvárania neuvoľní aktívne krídlo. Pri systémovom riešení horného zatvárača dverí GEZE pre dvojkrídlové dvere prebieha ovládanie pomocou integrovanej, mechanickej koordinácie postupného zatvárania klznej lišty ISM. Testované podľa normy DIN EN vyhotovenie: spôsob montáže: osová vzdialenosť: s reguláciou zatvárania montáž na strane závesov mm ±0, strieborná ks 335,00 1 ks biela (RAL 9016) ks 335,00 1 ks B = min mm max mm C = B mm C - 10 mm šírka dverí B 85 klzná vodiaca lišta ISM D dĺžka strednej časti C 85 stredná časť s možnosťou skrátenia dĺžky 110 TS 5000 TS aktívne krídlo pasívne krídlo Klzná lišta ISM BG TS 5000 EN 1158 vyhotovenie: osová vzdialenosť: s integrovanou reguláciou zatvárania mm obj. č. spôsob montáže farba MJ cena EUR za montáž na protiľahlej strane strieborná ks 420,00 1 ks závesov montáž na protiľahlú stranu závesov biela RAL 9016 ks 420,00 1 ks Pozn.: V ponuke na vyžiadanie aj ďalšie typy klzných líšt a doplnkového sortimentu ku nim. Bližšie informácie Vám poskytne Váš obchodný zástupca. 6 geze

7 dverná a okenná technika Doporučené nastavenie dverného zatvárača s ramienkom Odstrániť kryt Nastaviť Naklapnúť kryt 1 PH GEZE TS 2000 V Nastavenie sily zatvárania Šírka krídla [mm] 2 veľkosť veľkosť veľkosť Sec Nastavenie sily zatvárania dverného zatvárača posúvaním pri montáži Ľahko sa zatvárajúce sa dvere musia byť zatváračom plne dovreté! 1 Rýchlosť zatvárania 2 Koncový doraz (len model TS 2000 VBC, inak nastavením ramienka) Nastavenie koncového dorazu s koncovým dorazom bez koncového dorazu GEZE TS 4000 Sila zatvárania Šírka krídla [mm] 1 do Sec 1 Sila zatvárania dverného zatvárača 2 Rýchlosť zatvárania 3 Koncový doraz (len TS 4000 S) 4 Tlmenie otvárania 5 Oneskorenie zatvárania (len TS 4000 S) Ľahko sa zatvárajúce sa dvere musia byť zatváračom plne dovreté! Nastavenie koncového dorazu s koncovým dorazom bez koncového dorazu geze

8 Dverový zatvárač TS 2000 V, EN 2-5 bez ramienka Nastaviteľná sila zatvárania osadením zatvárača, EN 2, 4 a 5. Sila zatvárania nastaviteľná spredu. Doraz je nastaviteľný na ramienku, pre protipožiarne dvere podľa normy EN 1154A (ramienko s aretáciou v prípade protipožiarnych dverí nie je vhodné). EN 1154 spôsob montáže: vyhotovenie: šírka krídla do: montáž na dverové krídlo na strane závesov, obrátená montáž na protiľahlej strane závesov bez ramienka 1250 mm biela RAL 9016 ks 99,60 1 ks strieborná ks 92,60 1 ks Dverový zatvárač TS 4000, EN 1-6 bez ramienka Podľa normy EN 1154 A, spredu nastaviteľná sila zatvárania v rozmedzí veľkostí 1-6, rýchlosť zatvárania a tlmenie otvárania s optickým zobrazením veľkosti, štandardná montáž na dverové krídlo/na strane závesov. (ramienko s aretáciou v prípade protipožiarnych dverí nie je vhodné). EN 1154 spôsob montáže: vyhotovenie: šírka krídla do: montáž na dverové krídlo na strane závesov, obrátená montáž na protiľahlej strane závesov bez ramienka 1400 mm biela (RAL 9016) ks 171,00 1 ks strieborná ks 171,00 1 ks Ramienko pre TS 2000 / TS 4000 Pri vyhotovení s aretáciou: aretácia nastaviteľná v rozmedzí od 80 do 150. EN 1154 obj. č. vyhotovenie farba MJ cena EUR za s aretáciou s možnosťou vypnutia biela (RAL 9016) ks 115,00 1 ks s aretáciou s možnosťou vypnutia strieborná ks 116,00 1 ks bez aretácie biela (RAL 9016) ks 37,20 1 ks bez aretácie strieborná ks 37,20 1 ks Bez aretácie S aretáciou 8 geze

9 dverná a okenná technika Montážna platnička pre TS 2000 Na upevnenie zatvárača na protipožiarne a protidymové dvere, ako aj na dvere bez možnosti priameho upevnenia. S univerzálnou skupinou otvorov podľa prílohy 1 normy DIN vyhotovenie: strieborná ks 11,50 1 ks EN ,5 16 6,5 4, TS 2000 V 2 27, ,5 (55) 16,5 138 Montážna platnička pre TS 4000 / TS 5000 Hrúbka 5 mm, usporiadanie otvorov podľa normy DIN EN 1154, príloha 1, na dvierka bez priameho upevnenia zatvárača. vyhotovenie: biela (RAL 9016) ks 22,50 1 ks strieborná ks 23,10 1 ks EN RE BANDSEITE DIN EN 1154 TS 4000/ R4, (60) LI geze

10 Integrovaný dverový zatvárač 10 geze

11 dverná a okenná technika Integrovaný dverový zatvárač BOXER, EN 2-4 Integrovaný dverový zatvárač GEZE Boxer bez klznej lišty, pre dorazové dvere od hrúbky dverového krídla 40 mm, podľa normy EN 1154 A, možnosť nastavenia sily zatvárania, rýchlosti zatvárania, tlmenia otvárania a koncového dorazu v namontovanom stave. Zatvárač je úplne zabudovaný v dverovom krídle, klzná lišta je viditeľná len pri otvorených dverách. Do hmotnosti dverového krídla 130 kg. Pre ľavé a pravé dorazové dvere. obj. č. šírka krídla do mm osové vyhotovenie MJ cena EUR za štandardné ks 315,04 1 ks EN 1154 Integrovaný dverový zatvárač BOXER, EN 3-6 Integrovaný dverový zatvárač GEZE Boxer bez klznej lišty, pre dorazové dvere od hrúbky dverového krídla 50 mm, podľa normy EN 1154 A, možnosť nastavenia sily zatvárania, rýchlosti zatvárania, tlmenia otvárania a koncového dorazu v namontovanom stave. Zatvárač je úplne zabudovaný v dverovom krídle, klzná lišta je viditeľná len pri otvorených dverách. Do hmotnosti dverového krídla 180 kg. Pre ľavé a pravé dorazové dvere. obj. č. šírka krídla do mm osové vyhotovenie MJ cena EUR za štandardné ks 359,04 1 ks EN 1154 Klzná lišta BOXER bez aretácie Možnosť doplnenia aretačnej jednotky alebo obmedzovača otvárania. obj. č. vyhotovenie MJ cena EUR za na dorazové dvere, bez aretácie ks 73,92 1 ks EN 1154 geze

12 Aretačná jednotka Montážou aretačnej jednotky do príslušnej klznej lišty je možné plynulo nastaviť aretáciu dvier v rozmedzí Prídržná sila aretácie je nastaviteľná. To umožňuje vypnutie aretácie. V prípade protipožiarnych a protidymových dverí nie je dovolená! obj. č. vyhotovenie MJ cena EUR za nastaviteľná ks 64,97 1 ks Tlmenie otvárania Na dodatočné zasunutie do klznej lišty. Tlmenie otvárania zabraňuje nárazu normálne otvorených dvier do susediacich prekážok. Tlmenie otvárania nie je poistka proti preťaženiu a v mnohých prípadoch nenahrádza tlmič dvier. obj. č. vyhotovenie MJ cena EUR za ks 19,22 1 ks 12 geze

13 dverná a okenná technika Tlmenie dverí Active Stop Tlmenie dverí GEZE ActiveStop zastavuje dvere jemne, ticho ich zavrie a pohodlne zadrží v otvorenej polohe. Búchanie dverí, privreté prsty, poškodená stena alebo nábytok sú minulosťou. Vďaka kompaktným rozmerom sa dá tento obojstranný systém tlmenia nainštalovať prakticky do ľubovoľného štandardného dverového krídla. Je takmer neviditeľný a spĺňa najvyššie dizajnové nároky. Technické údaje: spôsob montáže: skrytý rozsah voľného pohybu: voliteľná poloha dverí medzi uhol otvorenia dverí: plynulo s ohraničením v rozsahu zaistená koncová poloha, bezpečné držanie dverí v otvorenej polohe, nie je potrebný stavač dverí výkon tlmiča sa dá nastaviť pomocou ventila tlmenie a doťah v smere zatvárania začína cca. od 25, v smere otvárania začína cca. od 60 tlmenie je vybavené bezpečnostným ventilom proti preťaženiu Prednosti a výhody: V smere zatvárania jemné, riadené brzdenie a priťahovanie dverí pri zatváraní od 25 žiadne nekontrolované pribuchnutie dverí nehrozí žiadne poškodenie zárubne alebo dverového krídla od prirazenia dverí minimalizuje riziko zranenia spôsobené privretím prstov tichý samočinne drží dvere v zatvorenej polohe V smere otvárania jemné priťahovanie dverí v maximálne otvorenej polohe vylučuje poškodenie steny, dverového krídla alebo nábytku pri vyrazení dverí pohodlný priechod dverami nie je potrebný žiaden podlahový alebo nástenný doraz použitie: šírka krídla do: hrúbka krídla: hmotnosť krídla do: vzduchová medzera: drevené interiérové dvere, s falcom (polodrážkou) alebo vložené bez falca 1100 mm od 38 mm 45 kg 5 mm n strieborná ks 173,36 1 ks geze

14 Podlahový zatvárač 14 geze

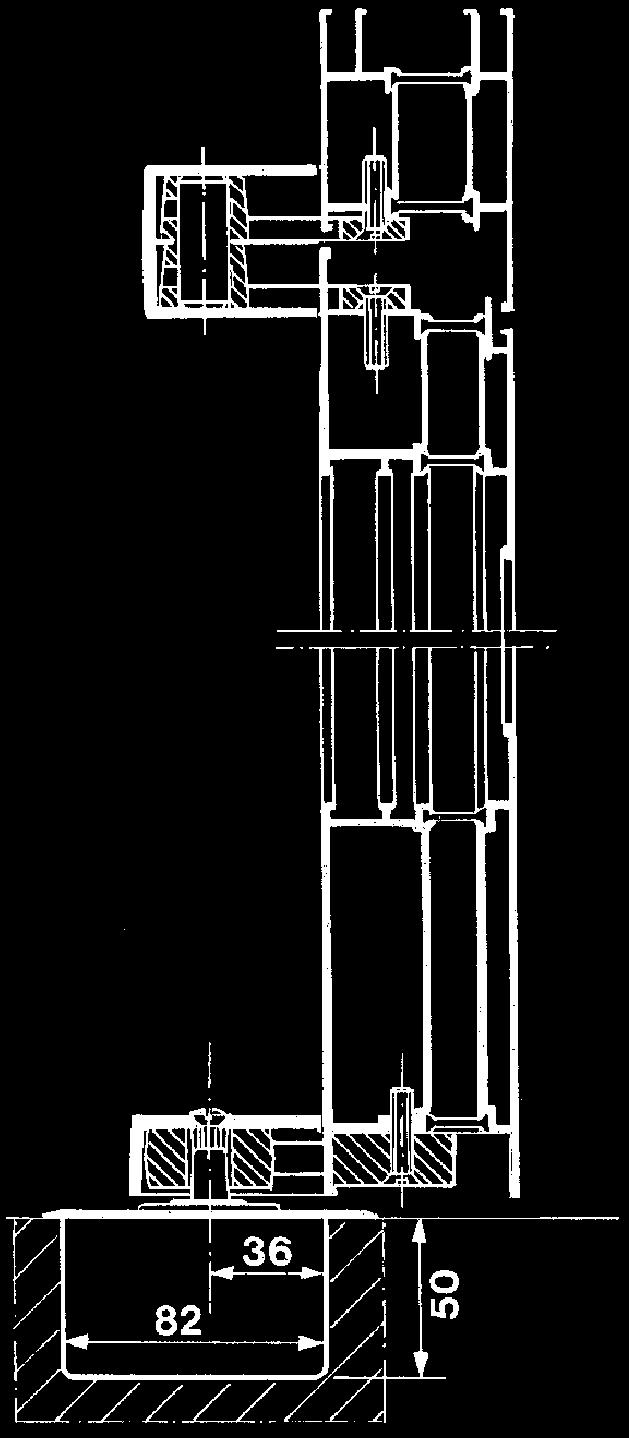

15 dverná a okenná technika Podlahový zatvárač TS 500 N, EN 3 s aretáciou 90 S plochým kónickým hriadeľom, s čelným ozubením (normálny 21-milimetrový hriadeľ). Univerzálny zatvárač pracuje v olejovom kúpeli. účinok zatvárania od 170 tlmenie otvárania bezpečnostný ventil proti svojvoľnému preťaženiu veľká oblasť nastavení: možnosť nastavenia do výšky 6 mm, do boku 10 mm, do dĺžky 10 mm možnosť nastavenia rýchlosti zatvárania pre pravé a ľavé interiérové dorazové a kyvné dvere Aretačný bod kyvných dvier: 95 Upozornenie: Použitie s kovaním na celosklenené dvere si vyžaduje prípravu 3-milimetrovej cementovej schránky pod hornou hranou hotovej podlahy! osové vyhotovenie: šírka krídla do: hmotnosť krídla do: s plochým kónusom 950 mm 100 kg obj. č. vyhotovenie smer MJ cena EUR za so schránkou na zamurovanie univerzálny ks 176,41 1 ks produktová skupina Podlahový zatvárač TS 500 NV, EN 1-4 s aretáciou 90 S plochým kónickým hriadeľom, s čelným ozubením (normálny 21-milimetrový hriadeľ). Univerzálny zatvárač pracuje v olejovom kúpeli s nastaviteľnou silou zatvárania. účinok zatvárania od 170 tlmenie otvárania poistný ventil proti samovoľnému preťaženiu veľká oblasť nastavení: možnosť nastavenia do výšky 6 mm, do boku 10 mm, do dĺžky 10 mm možnosť nastavenia rýchlosti zatvárania možnosť nastavenia koncového dorazu pre pravé a ľavé interiérové dorazové a kyvné dvere Aretačný bod kyvných dvier: 95 Upozornenie: Použitie s kovaním na celosklenené dvere si vyžaduje prípravu 3-milimetrovej cementovej schránky pod hornou hranou hotovej podlahy! osové vyhotovenie: šírka krídla do: hmotnosť krídla do: s plochým kónusom 1100 mm 150 kg obj. č. vyhotovenie smer MJ cena EUR za so schránkou na zamurovanie univerzálny ks 466,55 1 ks produktová skupina Krycia platňa pre TS 500 N/NV obj. č. vyhotovenie MJ cena EUR za ušľachtilá oceľ ks 16,90 1 ks produktová skupina geze

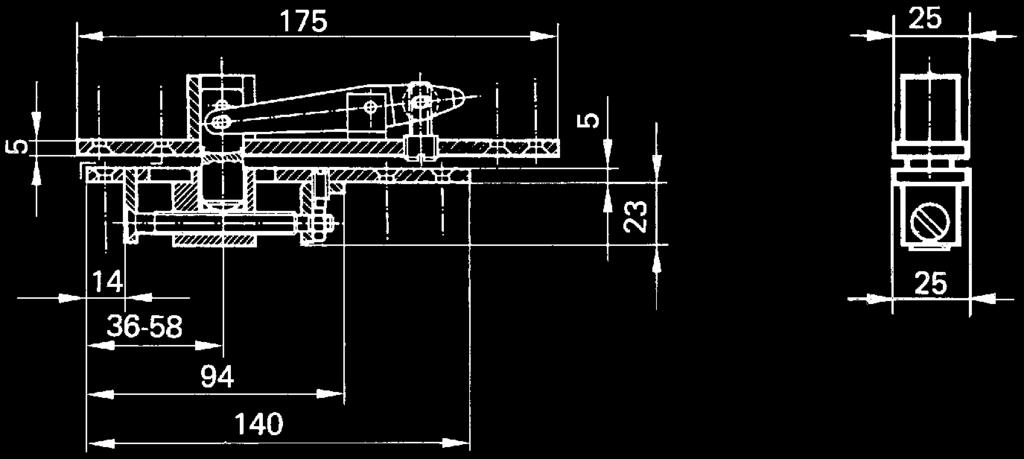

16 Podlahový zatvárač TS 550 NV, EN 3-6 s aretáciou Pre dorazové a kyvné dvere. Sila zatvárania plynule nastaviteľná v rozmedzí veľkostí EN 3 - EN 6, voliteľná aretácia medzi 85 a 165 sa môže zapnúť a vypnúť, možnosť nastavenia rýchlosti zatvárania a koncového dorazu, fixné tlmenie otvárania, spomaľovač zatvárania je možný. S plochým kónickým hriadeľom, čelným ozubením, nastaviteľnou silou zatvárania, účinkom zatvárania od cca 175. Upozornenie: Použitie s kovaním na celosklenené dvere si vyžaduje prípravu 3-milimetrovej cementovej schránky pod hornou hranou hotovej podlahy! EN 1154 osové vyhotovenie: šírka krídla do: hmotnosť krídla do: s plochým kónusom 1400 mm 300 kg obj. č. vyhotovenie smer MJ cena EUR za so schránkou na zamurovanie univerzálny ks 675,80 1 ks produktová skupina Krycia platňa pre TS 550 NV obj. č. vyhotovenie MJ cena EUR za ušľachtilá oceľ ks 44,49 1 ks produktová skupina Dverová lišta - model C Pre kyvné dvere, na priskrutkovanie obj. č. materiál MJ cena EUR za pozinkovaná oceľ ks 37,20 1 ks ø6,5 produktová skupina ,5 ø Čapový záves model C Pre kyvné dvere s dverovou lištou C. obj. č. materiál MJ cena EUR za oceľ pozinkovaná ks 84,63 1 ks produktová skupina geze

17 dverná a okenná technika Otvárač nadsvetlíka OL 90 N - Otvárač okien a nadsvetlíkov používaný na zvislo osadených oknách pravouhlého tvaru, otváraných smerom do vnútra, so sklápacími/vyklápacími, otočnými a kývacími krídlami zhotovenými z dreva, plastu alebo kovu. Vďaka plochému tvaru vyžadujú nožnice a tiahla len málo miesta nad okenným krídlom a po jeho bočnej strane. Bezproblémová montáž, keďže nožnice a tiahla sa dajú namontovať spredu. Uzamykanie v nožniciach zabezpečuje bezpečné a spoľahlivé zablokovanie krídla. Charakteristické vlastnosti výrobku: svetlosť otvorenia 170 mm plná šírka otvorenia pri všetkých výškach krídla rýchla, bezproblémová montáž spredu uzamykanie krídla je integrované v nožniciach potrebujú len málo miesta na osadenie ľahké nastavenie prítlaku ľahké vyvesenie nožníc pomocou vypínacieho tlačidla (napr. za účelom čistenia okna) OL 90 N OL 90 N pre vyklápacie okná smerom von Hore uložený otvárač s mnohými variantami Hore uložený otvárač s plochým tvarom s uzamykaním, ktoré zabraňuje vlámaniu geze

18 Nožnica OL 90 s unášačom krídla Balenie obsahuje: ložisko, štandardný unášač a 1 vedenie tiahla. obj. č. materiál MJ cena EUR za strieborný eloxovaný hliník ks 35,65 1 ks biely hliník RAL 9016 ks 41,35 1 ks Ručná páka s rohovým prevodom Sada obsahuje páku, rohový prevod s krytkou na roh, 1 ks vedenia tyče. Pre pákové otváranie je potrebné objednať základné komponenty (nožnica OL90, ovládacia tyč, krycí profil) + ručnú páku s rohovým prevodom. obj. č. zdvih mm materiál MJ cena EUR za strieborný eloxovaný hliník kt 45,90 1 kt biely hliník RAL 9016 kt 53,00 1 kt Ovládacia tyč ø: 8 mm obj. č. dĺžka mm materiál MJ cena EUR za pozinkovaná oceľ ks 10,29 1 ks pozinkovaná oceľ ks 14,40 1 ks pozinkovaná oceľ ks 21,80 1 ks Krycí profil bez úkosu obj. č. dĺžka mm materiál MJ cena EUR za strieborný eloxovaný hliník ks 34,80 1 ks biely hliník RAL 9016 ks 53,30 1 ks 18 geze

19 dverná a okenná technika Krycí profil s úkosom obj. č. dĺžka mm materiál MJ cena EUR za strieborný eloxovaný hliník ks 18,69 1 ks biely hliník RAL 9016 ks 26,67 1 ks biely hliník RAL 9016 ks 39,69 1 ks strieborný eloxovaný hliník ks 26,46 1 ks Ohybné tiahlo OL 90 N pre oblúkové okno Hĺbka výklenku platí v prípade použitia na oknách zapustených do výklenku, šírka krídla platí v prípade použitia na oknách s kruhovým a plochým oblúkom. Y D Pre pákové otváranie s bowdenovým preklenutím je potrebné objednať základné komponenty (nožnica OL90, ovládacia tyč, krycí profil) + ručnú páku s rohovým prevodom + bowden s príslušenstvom. obj. č. dĺžka mm šírka krídla mm hĺbka výklenku do mm materiál MJ cena EUR za biely hliník RAL 9016 ks 127,50 1 ks biely hliník RAL 9016 ks 140,00 1 ks biely hliník RAL 9016 ks 147,50 1 ks X D GEZE OL 90 N Kruhový oblúk s 1 nožnicou Y b1 b2 b Y Y D X <150 D b1 b2 b X D <150 b1 b2 b X D b2 b1 b a a GEZE OL 90 N Plochý oblúk s 2 nožnicami GEZE OL 90 N Plochý oblúk s 1 nožnicou GEZE OL 90 N Kruhový oblúk s 2 nožnicami Príslušenstvo pre ohybné tiahlo OL 90 pre oblúkové okná Rozsah dodávky: 1 poistná spona 1 držiak pre flexibilný posuv 4 vedenia pre flexibilný posuv použitie: OL 90 N / OL 95 obj. č. materiál MJ cena EUR za biely hliník RAL 9016 GT 20,16 1 GT geze

20 Prídavné uzamykanie pre výšku krídla nad 600 mm predsadenie: mm použitie: OL 90 N / OL 95 obj. č. materiál MJ cena EUR za strieborný eloxovaný hliník ks 25,95 1 ks biely hliník RAL 9016 ks 25,95 1 ks Prídavný uzáver OL90N / OL95 pre centrálny uzáver Blokovací unášač pre všetky bežné otváravo - sklopné centrálne uzávery s čapmi -ø do 1,5 mm použitie: OL 90 N / OL 95 obj. č. materiál MJ cena EUR za oceľ poniklovaná ks 50,19 1 ks Rohový prevod OL 90 použitie: OL 90 N / OL 95 materiál: oceľ pozinkovaná obj. č. vyhotovenie verzie MJ cena EUR za stupňov ks 25,05 1 ks ohybný pre šikmé okno stupňov ks 42,63 1 ks Vodítko ovládacej tyče OL 90 N použitie: OL 90 N / OL 95 obj. č. materiál MJ cena EUR za biely plast ks 1,65 1 ks 20 geze

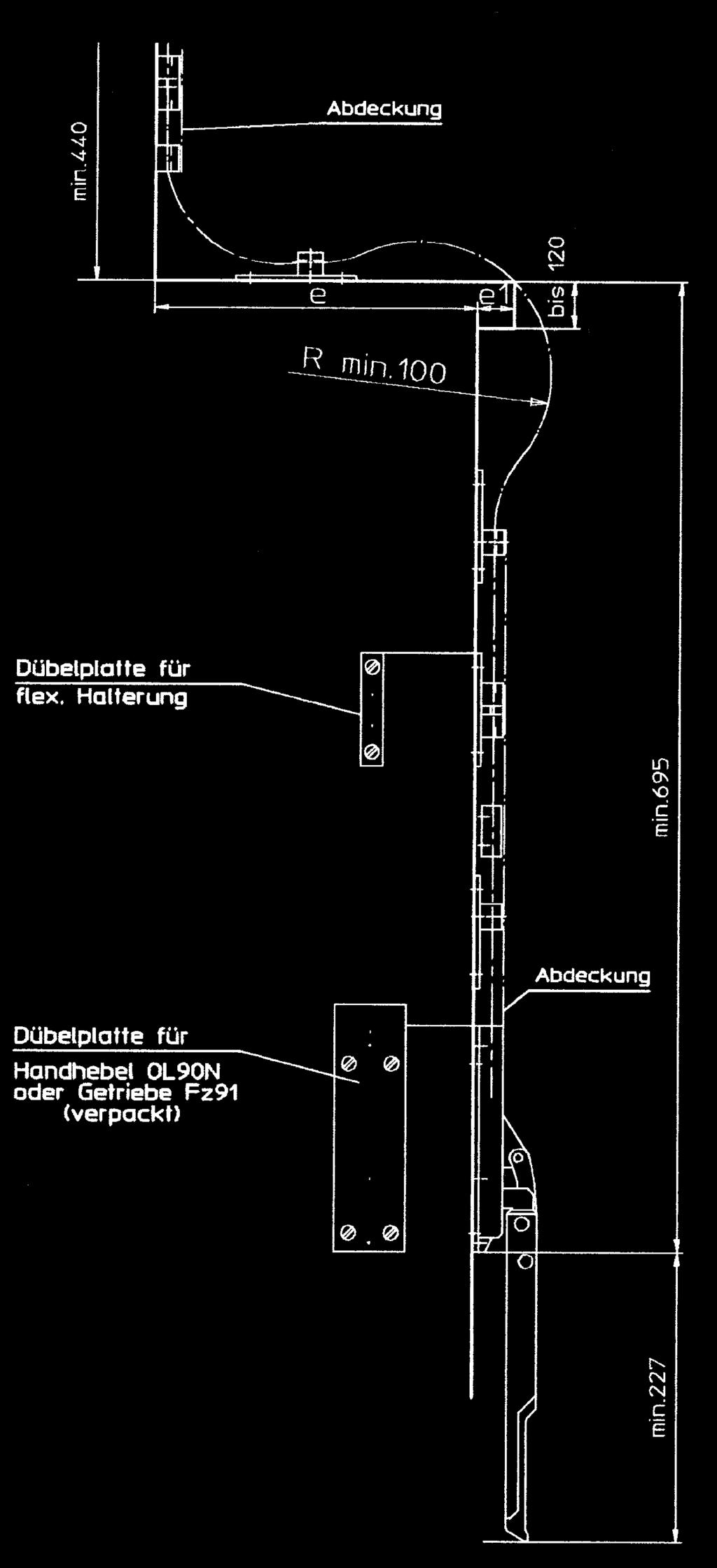

21 dverná a okenná technika Spojka ovládacej tyče obj. č. použitie MJ cena EUR za pre spojenie OL 90 N/95 s motorom E212 ks 8,93 1 ks Ohybné tiahlo OL 90 N ako ohybný prevod vo výklenku Hĺbka výklenku platí v prípade použitia na oknách zapustených do výklenku, šírka krídla platí v prípade použitia na oknách s kruhovým a plochým oblúkom. použitie: OL 90 N / OL 95 obj. č. dĺžka mm šírka krídla mm hĺbka výklenku do mm materiál MJ cena EUR za biely hliník RAL 9016 ks 127,50 1 ks biely hliník RAL 9016 ks 140,00 1 ks biely hliník RAL 9016 ks 147,50 1 ks Príslušenstvo k ohybnému tiahlu pre prechod cez ostenie Balenie obsahuje: Držiak, pridržiavacia pružina, upínací diel, vedenie, spojka tyče a kotevné dosky. použitie: OL 90 N / OL 95 obj. č. materiál MJ cena EUR za hliník biela RAL 9016 GT 56,80 1 GT geze

22 Vertikálny prevod FZ 91 Prevod na skrytú montáž pod krycím profilom pre pevné alebo odnímateľné kľuky (bez kľuky). Poznámka: Pri použití prevodov sa nevyhnutne musia používať otvárače s klzným unášačom krídla. použitie: OL 90 N / OL 95 obj. č. materiál MJ cena EUR za pozinkovaná oceľ ks 79,70 1 ks Rohový prevod FZ 90 pre OL 90 Prevod na skrytú montáž pod krycím profilom pre pevné alebo odnímateľné kľuky (bez kľuky). Poznámka: Pri použití prevodov sa nevyhnutne musia používať otvárače s klzným unášačom krídla. použitie: OL 90 N / OL 95 obj. č. smer najmenšia výška krídla mm celková šírka krídla od mm celková šírka krídla do mm materiál MJ cena EUR za ľavý pozinkovaná ks 99,90 1 ks oceľ pravý pozinkovaná oceľ ks 99,90 1 ks Spojovací diel použitie: OL 90 N / OL 95 obj. č. použitie MJ cena EUR za pre odnímateľné otočné kľuky ks 15,40 1 ks 22 geze

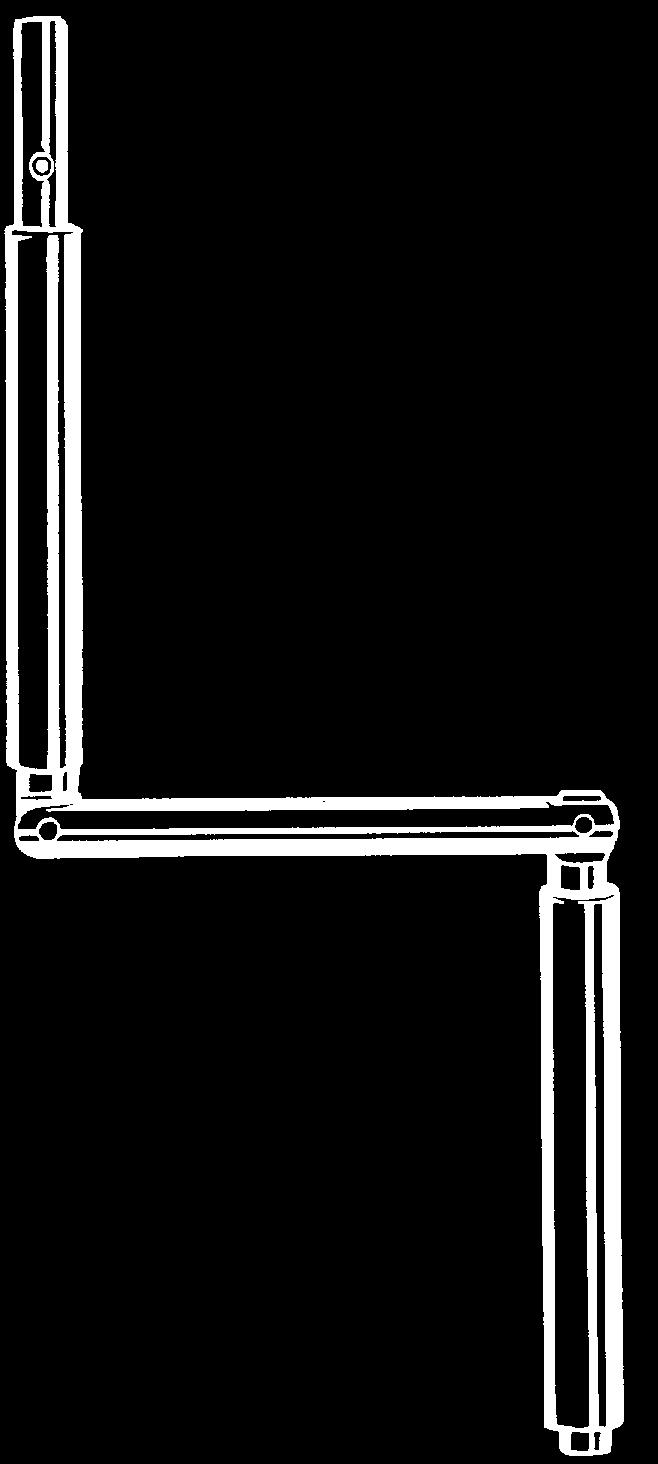

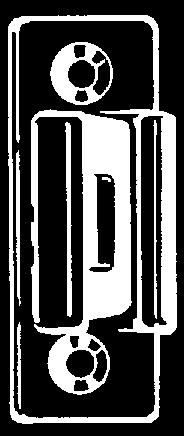

23 dverná a okenná technika Kľuková trubka samostatná ø: 15 mm použitie: OL 90 N / OL 95 obj. č. dĺžka mm materiál MJ cena EUR za nárez na mieru strieborný eloxovaný hliník m 6,52 1 m nárez na mieru biely hliník RAL 9016 m 7,76 1 m Upínací kolík použitie: OL 90 N / OL 95 obj. č. použitie ø mm dĺžka mm materiál MJ cena EUR za spojenie kľuky 4 16 pozinkovaná ks 0,39 1 ks oceľ spojovací nátrubok 4 20 pozinkovaná oceľ ks 0,81 1 ks Zalomená kľuka použitie: OL 90 N / OL 95 obj. č. materiál MJ cena EUR za strieborný eloxovaný hliník ks 35,55 1 ks biely hliník RAL 9016 ks 35,45 1 ks Držiak kľuky použitie: OL 90 N / OL 95 obj. č. materiál MJ cena EUR za plast vo farbe striebra ks 5,16 1 ks plast biely ks 5,17 1 ks geze

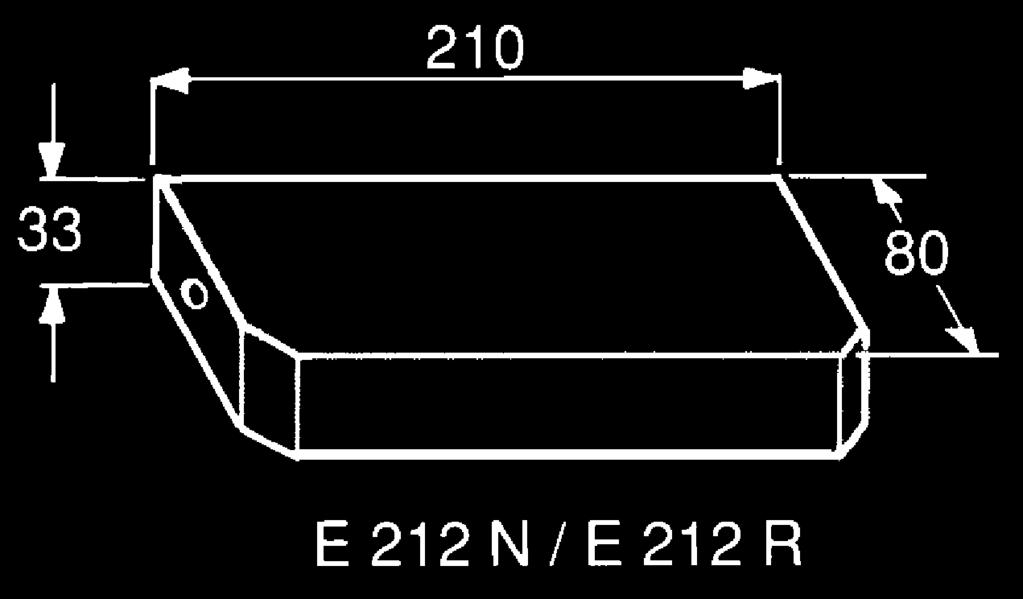

24 Kĺbový prevod S vodiacou platničkou na prechod cez ostenie s ø 12 mm pre pevné alebo odnímateľné kľuky. použitie: OL 90 N / OL 95 obj. č. materiál MJ cena EUR za pozinkovaná oceľ ks 28,00 1 ks Elektrický pohon E 212 R1 S prípojnou vidlicou. zdvih: mm rýchlosť zdvihu: 30/52 mm/s polohový spínač nastaviteľný: A skupinové zapojenie: A ovládanie z viacerých miest: N odber prúdu: 0,4 A výkon: 90 VA spôsob ochrany: IP 52 ťažná sila: 1400 N tlak: 1400 N pripájacie napätie: 230 V biely hliník RAL 9016 ks 519,00 1 ks strieborný eloxovaný hliník ks 519,00 1 ks produktová skupina geze

25 dverná a okenná technika Reťazový pohon ECchain Na denné vetranie pri vertikálne zabudovaných, smerom von alebo dovnútra otváraných výklopných, otváravých a sklopných krídel. zdvih nastaviteľný pomocou káblovej prípojky na motore zabudovaný koncový spínač a ochrana proti preťaženiu ľahká montáž na rám z predu dá sa použiť univerzálne, aj v privátnych obytných budovách Technické údaje: max. ťažná/tlačná (posuvná) sila: 250 N / 250 N max. prídržná sila: 2000 N max. hmotnosť krídla: 130 kg rýchlosť otvárania/zatvárania: 9 mm/s napätie: 230 V/AC odber prúdu: 0,13 A prípojný kábel: 2 m trieda ochrany: IP 30 trieda ochrany: 2 Výklopné okno musí byť vybavené prídavnou nožnicou alebo iným záchytným zariadením, aby sa zabránilo nežiadúcemu vypadnutiu krídla. Poznámka: Pri pripojení a uvádzaní prístroja do prevádzky treba postupovať podľa priložených pripájacích schém a tiež dodržovať všetky platné predpisy a normy. obj. č. výška zdvíhania mm farba MJ cena EUR za n 200/400 sivá RAL 7035 ks 198,90 1 ks n 200/400 biela RAL 9010 ks 198,90 1 ks produktová skupina b b b 63 a a a sklopné okno výklopné okno otváravé okno sklopné smerom DNU výklopné smerom VON výklopné smerom DNU montáž na rám okna montáž na rám okna geze
