1 Strojové prvky Pneumatické lisovadlo Kĺbový lis

2 Strojové prvky ST 1092 Strana 7.03 ST 9041 Strana 7.04 ST 9062 Strana 7.05 ST 9067 Strana 7.05 ST 9070/72 Strana 7.06 ST 9075 Strana 7.07 ST 9120 Strana

3 Pneumatické lisovadlá so stĺpikovým stojančekom zo sivej liatiny Pneumatické lisovadlá pozostávajú zo stĺpikového stojančeka s guličkovým vedením, priečnika, závitovou prírubou a pneumatickým valcom Použitie: Strižné, orezávacie, ohýbacie, nitovacie, lemovacie a montážne pracovné procesy Popis: Priečnik sa cez hornú časť stĺpikového stojančeka pevne uchytí na stĺpiky a slúži k upevneniu pneumatického valca. Piestnica pneumatického valca sa upevní pomocou závitovej príruby na vrchnú časť stĺpikového stojančeka. Príklad objednávky: Pneumatické lisovadlo so stĺpikovým stojančekom zo sivej liatiny s okrúhlou pracovnou plochou ST 1092 D = 200 mm 200 Objednávacie číslo ST Okrúhla pracovná plocha: obdĺžniková pracovná plocha: ako ST ako ST ale s dlhšími ale s dlhšími vodiacimi stĺpikmi vodiacimi stĺpikmi Objedn. číslo ST Objedn. číslo ST Pracovná plocha Pneumatický valec okrúhla obdĺžniková Tlačná sila F Priemer Zdvih pri 6 baroch *) Odlišné dĺžky stĺpikov uviesť v objednávke

4 Pneumatické lisovacie jednotky Pneumatický valec s prírubou DIN ISO 6431 Upozornenie: Pri použití valca bez príruby je vždy ďalšia veľkosť vhodná na priečnik. Naskrutkovať zospodu! Podľa potreby zväčšiť dĺžku l vodiaceho stĺpika. Hydropodpery pneumatického valca na vyžiadanie. Príruba Príklad objednávky: Pneumatický valec s prírubou ST 9041 Priemer valca 80, zdvih 50 mm 080 x 050 Objednávacie číslo ST x 050 Objednávacie číslo ST 9041 Priemer valca Zdvih valca Tlačná sila F pri 6 baroch (bez príruby)

5 Pneumatické lisovacie jednotky Pneumatický valec s prírubou Priečniky lícujúce na pneumatické lisovacie jednotky so stĺpikovými stojančekmi zo sivej liatiny a na pneumatické valce ST 9041 Priečniky sú dodávané aj bez otvorov d 7 a d 8. Príklad objednávky: Priečnik lícujúci na pneumatické lisovacie jednotky so stĺpikovými stojančekmi zo sivej liatiny ST 9062 Odstup stĺpikov e 1 = 184 mm 184 Objednávacie číslo ST Prevŕtaný priečnik ST Závitová príruba na pneumatický valec ST Príklad objednávky: Závitová príruba ST 9067 d 4 = M 20 x 1,5 20 Objednávacie číslo ST Závitová príruba ST Závitová príruba Neprevŕtaný priečnik bez závitovej príruby Prevŕtaný priečnik bez závitovej príruby Objednávacie číslo ST Objednávacie číslo ST Objednávacie číslo ST 9061.

6 Pneumatické lisovadlá Ovládanie a montážny stôl Montážna doska pozinkovaná B+449 * H-470 * T-2,5mm (z telesa AE 1050) Dĺžka hadice Obojručný ovládací blok Napojenie vzduchu Obojručný štartér Pneumatické obojručné bezpečnostné ovládanie pozostáva z: Rýchloodvzdušňovací ventil Pneumatický ventil Obojručný ovládací blok Obojručný štartér Údržbová jednotka Ručne posuvný ventil Tlačidlový mechanizmus s ventilom riadiacej páky Tlmič zvuku a prípojné hadice pre plynové pružiny komplet zmontovať na montážnej doske Príklad objednávky: Pneumatické obojručné bezpečnostné ovládanie ST 9070 Objednávacie číslo ST 9070 Montážny stôl ako podstavec pneumatických lisovadiel Objednávacie číslo: Montážny stôl ST Objednávacie číslo ST

7 Pneumatické lisovadlá Kompletne zmontovaný Prevádzky schopné pneumatické lisovadlá s montážnym stolom a obojručným poistným ovládaním Použitie: Strižné, orezávacie, ohýbacie, nitovacie, lemovacie a montážne pracovné procesy. Ak nie je ináč určené, lisovadlo ST 1092 resp. ST 1292 sa upevňuje na stred montážneho stola.štandardne je možné vybrať si z 3 montážnych možností. Uveďte prosím, ak sa vyžaduje iné postavenie lisovadla. Príklad objednávky: Pneumatické lisovadlo kompletne zmontované ST 9075 Pozícia pre obsluhu 02 Pracovná plocha a x b = 200 x 100 mm x 100 Objednávacie číslo ST x 100 Obslužná strana Obslužná strana Obslužná strana Obj. číslo ST Obj. číslo ST Obj. číslo ST Prac. plocha okrúhla obdĺžniková Napojenie Priemer Sila tlaku F D a1 x b1 vzduchu pneum. Valca Zdvih pri 6 baroch

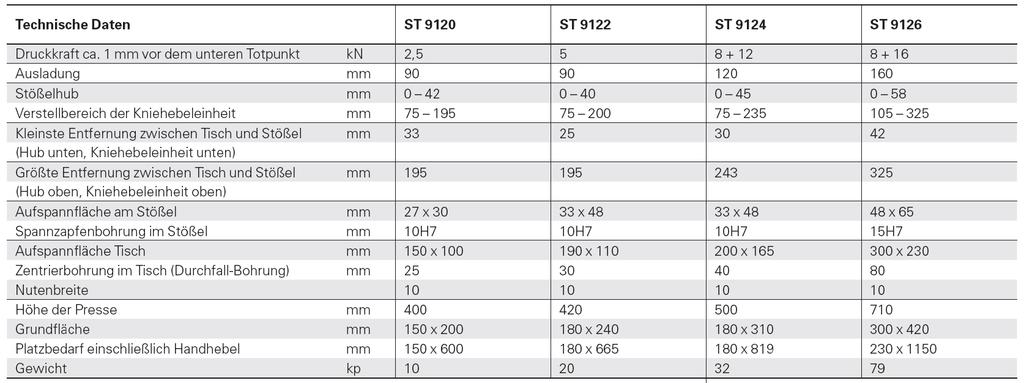

8 Kĺbové lisy Sila tlaku 2,5 kn - 16 kn Razenie Ohýbanie Dierovanie Obrúsenie Vlisovanie Značkovanie Lisovanie tvarov Razenie A mnoho iných možností použitia Znaky: Vysoká sila tlaku od 2500 do N pri malom vynaložení sily na ručnú páku. Väčší zdvih barana. Kompletní kĺbový lis je možné výškovo nastaviť použitím závitovej vodiacej skrutky, zaistenie upínacou skrutkou. Upínací stôl s T-drážkami pre upnutie nástroja. Prepadací otvor v strede pracovného stola. Kompaktná a stabilná konštrukcia, nenáročné na priestor. Technické zvláštnosti: 360 nastaviteľná ručná páka umožňuje najvhodnejšiu polohu pre každý pracovný proces. Technické údaje Sila tlaku pribl. 1 mm pred dolnou úvraťou Vyloženie Zdvih barana Rozsah nastavenia pákového mechanizmu Najmenšia vzdialenosť medzi stolom a baranom (zdvih dole, pákový mechanizmus dole) Najväčšia vzdialenosť medzi stolom a baranom (zdvih hore, pákový mechanizmus hore) Upínacia plocha na barane Otvory pre upínacie čapy na barane Upínacia plocha stola Strediaci otvor v stole (prepadací otvor) Šírka drážok Výška lisu Základňa Potrebný priestor vrátane ručnej páky Váha Príklad objednávky: Kĺbovný lis so silou tlaku 5 kn Objednávacie číslo ST 9122 Prestaviteľné presunutím ložiskových kolíkov 12 kn max. zdvih 25 mm 16 kn max. zdvih 25 mm

9 Kĺbové lisy Kótované rozmery Rozmery
