1 Nový virtualizovaný diskový systém IBM Storwize V7000 jako součást ukládací infrastruktury pro block a file level access IBM Storwize V7000 nová generace midrange storage Rudolf Hruška Information Infrastructure Leader IBM Systems & Technology Group rudolf_hruska@cz.ibm.com IBM 2011 IBM Corporation

2 Agenda Unified Block and File Storage Storage virtualizace Thin Provisioning Optimalizace výkonnosti storage systému Úvod do Storwize V IBM Storage Solutions 2011 IBM Corporation

3 Unified Block and File Storage IBM 2011 IBM Corporation

4 SONAS Gateway se Storwize V7000 / SVC Clients Clients Clients Cloud IP Network Clients NAS connected Application Servers SAN connected FC switch Mgm. Node Storage Node Interf. Nodes... Internal Networks Storage Node Interf. Nodes - FC switch SONAS Gateway Scale Out Storwize V7000 Storwize V7000 Unified Storage Možnost připojení serverů přes Fibre Channel a iscsi (block protocols) navíc k NAS (file protocols) Výhody 4 IBM Storage Solutions 2011 IBM Corporation 4 4 Storage virtualizace a podpora SSD Všechny vlastnosti SONAS podporované i na Storwize V7000 včetně ILM/HSM Heterogenní storage flexibilita připojení libovolného diskového systému Možnost menších konfigurací

5 Storage Virtualizace IBM 2011 IBM Corporation

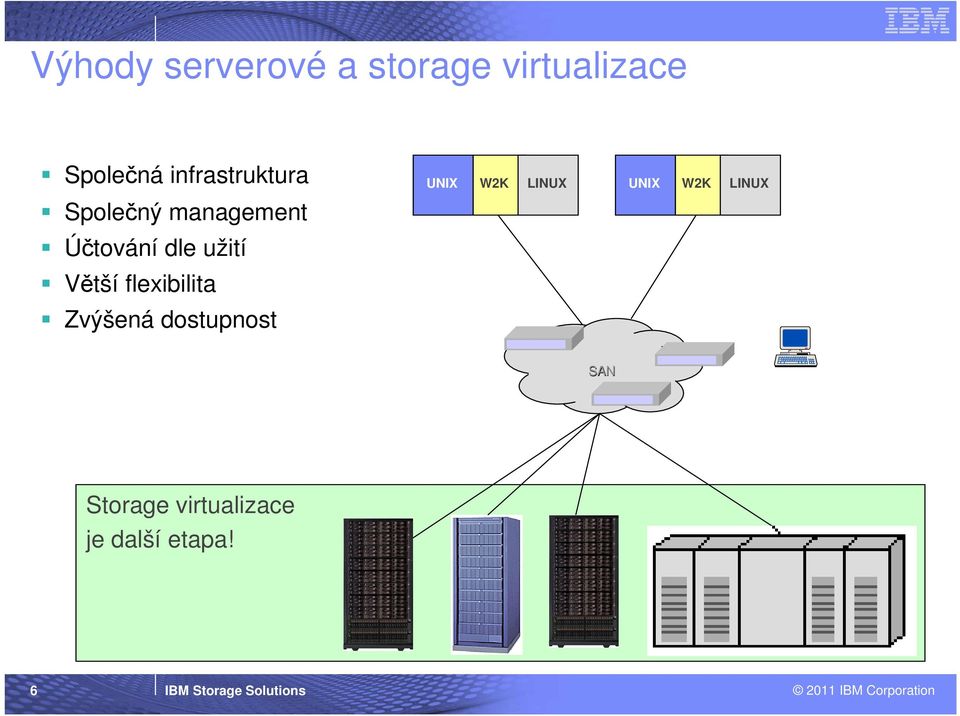

6 Výhody serverové a storage virtualizace Společná infrastruktura Společný management Účtování dle užití Větší flexibilita Zvýšená dostupnost UNIX W2K LINUX UNIX W2K LINUX SAN Storage virtualizace je další etapa! 6 IBM Storage Solutions 2011 IBM Corporation

7 Storwize V7000 princip virtualizace storage LUN 1 LUN 2 LUN 3 LUN 4 LUN 1 LUN 2 LUN 3 LUN 4 MD 1 MD 2 MD 3 MD 4 MD 5 MD 6 MD 7 MD 8 VD 1 VD 2 VD 3 VD 4 VD 5 VD 6 VD 7 Volumes Virtual-to-physical Mapping High Perf Pool Low End Pool Managed disks SCSI LUNs Internal disks External storage 7 IBM Storage Solutions 2011 IBM Corporation

8 Výhody virtualizace externí storage Jednotný pohled na celou kapacitu jako na virtualizovaný storage pool nezávisle na fyzickém umístění Schopnost konsolidovat a integrovat systémy třetích stran do jednotné multi-tierované storage architektury Využít pokročilý storage software pro všechny externě připojené systémy Společný management Společný business continuity software včetně replikace mezi různými systémy Obohacení starších nebo low end systémů o enterprise storage funkcionalitu 8 IBM Storage Solutions 2011 IBM Corporation

9 Thin Provisioning IBM 2011 IBM Corporation

10 Thick versus Thin Provisioning kapacit Dynamic growth BEZ thin provisioning kapacita je rezervována bez ohledu na to zda ji aplikace využívá. STATICKÝ provisioning. S thin provisioning aplikace mohou růst dynamicky, ale konzumují pouze aktuálně požadovanou kapacitu. DYNAMICKÝ provisioning. Vyšší produktivita používání disponibilních kapacit Zlepšení utilizace storage Snížení CAPEX a OPEX 10 IBM Storage Solutions 2011 IBM Corporation

11 Thin Provisioning přispívá ke snížení operačních nákladů BEZ ThinProvisioning S ThinProvisioning Impact on group: Initial Buy / install Upgrade Upgrade Upgrade Initial Buy / install Upgrade Upgrade Upgrade Application Group Server Admin NOT NEEDED SAN Team Storage Admin Production lifecycle 11 IBM Storage Solutions 2011 IBM Corporation

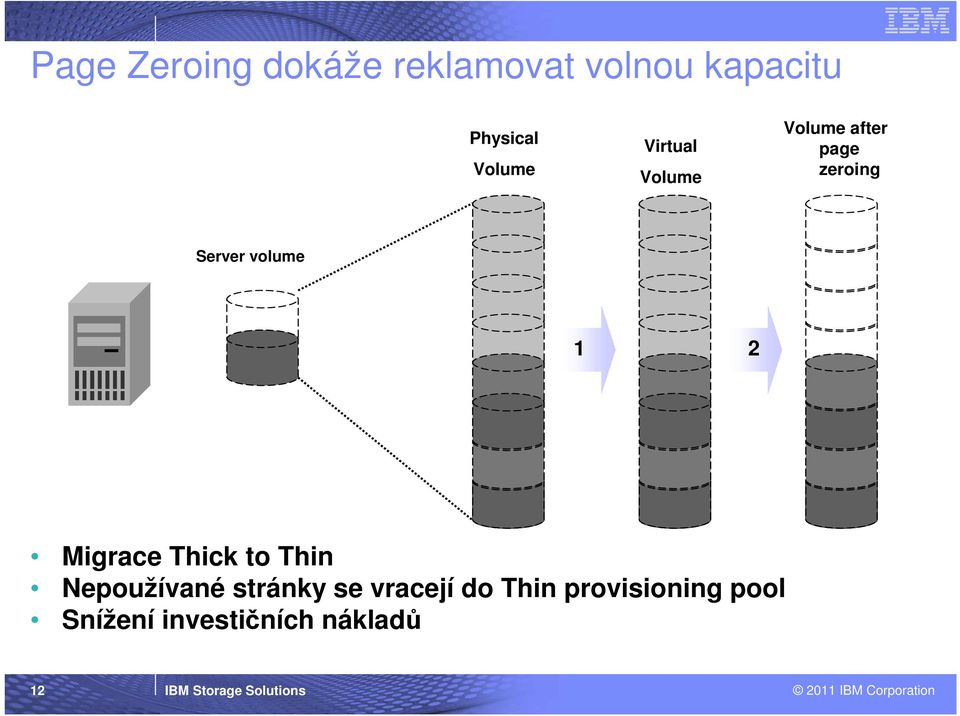

12 Page Zeroing dokáže reklamovat volnou kapacitu Physical Volume Virtual Volume Volume after page zeroing Server volume 1 2 Migrace Thick to Thin Nepoužívané stránky se vracejí do Thin provisioning pool Snížení investičních nákladů 12 IBM Storage Solutions 2011 IBM Corporation

13 Optimalizace výkonnosti storage systému IBM 2011 IBM Corporation

14 IBM EasyTier - Solid State Drives management pro větší výkon SSDs HDDs SSDs HDDs Automatická relokace dat Hot-spots díky nerovnoměrnému rozložení dat Optimalizovaný výkon a propustnost 14 IBM Storage Solutions 2011 IBM Corporation

15 Easy Tier proces Storwize V7000 Node Volume Easy Tier Code DP IOM DMP DM A HOTSPOTS Magnetic Disks Solid State Disks IOM Input Output Monitor DPA Data Placement Advisor DMP Data Migration Planner DM Data Migrator 15 IBM Storage Solutions 2011 IBM Corporation

16 Úvod do Storwize V7000 IBM 2011 IBM Corporation

17 IBM Disk Portfolio 2Q2011 Optimized for open systems Optimized for z/os and IBM i Enterprise Midrange Entry Storage Optimizers DS8000 For clients requiring: Advanced disaster recovery with 3-way mirroring and System z GDPS support Continuous availability, no downtime for upgrades Best-in-class response time for OLTP or transaction workloads, flash optimization Single system capacity scalable to the PB range DS5000 For clients requiring: Good cost/performance, general-purpose storage Need to add capacity to existing configuration 10s of TB of capacity Block XIV For clients requiring: Breakthrough ease of use and management High utilization with automated performance ( hot spot ) management Virtually unlimited snapshots Advanced self-healing architecture Storwize V7000 For clients requiring: 10s of TB of rack-mounted storage with sophisticated software functions Breakthrough ease of use and management Non-disruptive migration from, or virtualization of, existing disk DS3000 For clients requiring: SMBs or branch office locations; cost sensitive; start at as small as 100s GB, up to low TB capacity SONAS For clients requiring: Massive I/O, backup, or restores Consolidation, or scale large numbers of clusters N series For clients requiring: NAS storage Simple two-site high availability SVC, ProtecTIER, Information Archive, Compression Appliances For clients requiring optimization of storage costs: Storage technologies that add function, performance, ease of use, or efficiency to new or existing storage File 17 IBM Storage Solutions 2011 IBM Corporation

18 IBM Storwize V7000 Nová éra v oblasti modulárních storage systémů Modulární midrange storage, který roste s vašimi potřebami High performance storage, který je jednoduchý na nastavení a správu Pokročilá storage efektivita a ochrana dat 18 IBM Storage Solutions 2011 IBM Corporation

19 Modulární architektura a pokročilé SW funkce Enclosures obsahují 12 slotů pro 3.5 nebo 24 slotů pro 2.5 disky v pouze 2U Controller enclosure: obsahuje duální activeactive cluster controllers a disky; Expansion enclosure: obsahuje pouze disky Až 9 expansion enclosures připojitelných k jedné controller enclosure 8x 8Gbps FC ports plus 4x 1Gbps iscsi ports per controller pair, volitelně 10Gbs iscsi 16GB cache per controller pair Clustered system 2 controller pairs Modulární HW stavební bloky o velikosti 2U 2U Osvědčený software převzatý z předchozích řešení a mnohá vylepšení Nové pokročilé softwarové funkce Osvědčená IBM softwarová funkcionalita Nový GUI (snadno použitelný, web based) Easy Tier (dynamický management HDD<->SSD) RAS služby a diagnostika RAID 0, 1, 5, 6, 10 Rozšířená host, controller a ISV interoperabilita Storage virtualizace (interní a externí disky) Integrace s IBM Systems Director Non-disruptive migrace dat Podpora Tivoli Productivity Center, FlashCopy Manager a Tivoli Storage Manager Global & Metro Mirror FlashCopy s až 256 kopiemi per volume Thin provisioning 19 IBM Storage Solutions 2011 IBM Corporation

20 Škálovatelnost Storwize V7000 a clustered system Base Storwize V7000 Maximums Hosts (FC): 256 FC ports: 8x8Gb Hosts (iscsi) 64 Ethernet ports: 4x1Gb Capacity: 24TB (optional) 4x10Gb Cache: 16GB Volumes: 2048 Drives: 12 LFF or 24 SFF Disk types: SAS, NL-SAS, SSD Expand Cluster Maximums Hosts (FC): 512 FC ports: 16x8Gb Hosts (iscsi) 128 Ethernet ports: 8x1Gb Capacity: 48TB (optional) 8x10Gb Cache: 32GB Volumes: 4096 Drives: 24LFF or 48 SFF or mix Disk types: SAS, NL-SAS, SSD Expand + External Virtualization for more capacity Maximums Hosts (FC): 256 FC ports: 8x8Gb Hosts (iscsi) 64 Ethernet ports: 4x1Gb Capacity: 240TB (optional) 4x10Gb Cache: 16GB Volumes: 2048 Drives: 120 LFF or 240 SFF or mix Disk types: SAS, NL-SAS, SSD Maximums Hosts (FC): 512 FC ports: 16x8Gb Hosts (iscsi) 128 Ethernet ports: 8x1Gb Capacity: 480TB (optional) 8x10Gb Cache: 32GB Volumes: 4096 Drives: 240 LFF or 480 SFF or mix Disk types: SAS, NL-SAS, SSD Cluster IBM Storage Solutions 2011 IBM Corporation

21 Nový grafický interface pro snadnou správu systému Function Icons Getting Started System recommendations Visual task flow guidance Integrated video instruction Link to more information if needed System status always available 21 IBM Storage Solutions 2011 IBM Corporation

22 Real Time Performance Statistics: GUI Screenshot 22 IBM Storage Solutions 2011 IBM Corporation

23 Pokročilé možnosti řešení se Storwize V7000 Manageme nt nt Node Interface Nodes... Interface Nodes SONAS Gateway Internal Network Application server - Storage Node Storage Node Productivity Center TSM Admin Center FlashCopy Manager Or FastBack agent iscsi/fc Primary data Instant Restore... Local FlashCopy Versions FC Mirroring (Sync or Async) IP Replication (Copy) SSD/SAS Disks Thin Provisioning, Easy Tier (SAS/NL-SAS) Application data External Virtualization FC or IP Replication (Deduplicated Copy) Storage Manager 6 FastBack agent Backup path Restore path ProtecTIER deduplication gateway Storwize V IBM Storage Solutions 2011 IBM Corporation

24 Storwize V7000: Ocenění Profesionály Designu if Product Design Award pro IBM Storwize V7000 v 2011 Patří k nejstarším a nejznámějším oceněním na světě Oceňuje leadership v inovacích, designu a užitnosti 24 IBM Storage Solutions 2011 IBM Corporation 24

25 Souhrn a výhody IBM Storwize V7000 Velice kompaktní packaging: controllers a disk enclosures v pouze 2U Kompletně nový GUI založený na osvědčeném XIV GUI Provisioning volume během 6 kliků; nastavení systému během méně než deseti kliků Enterprise-class schopnosti Pokročilý lokální a vzdálený mirroring Integrovaný server a storage management High performance v midrange diskovém systému Téměř 1M IOPS Až 82,000 IOPS pro 70/30 R/W workload databázového typu Integrovaná funkce pro ne-disruptivní migraci Zrychlí nasazení z týdnůči měsíců na pouhé dny Mnimalizuje odstávky pro migraci Eliminuje náklady na dodatečné migrační nástroje Optimalizační Easy Tier funkcionalita je integrovanou součástí systému Výkon aplikací vylepšen až o 200%, snížení response time až o 30% Thin provisioning je nedílnou součástí systému Snížení nároků na kapacitu o 20% a více Unikátní výhody virtualizace externích storage systémů 25 IBM Storage Solutions 2011 IBM Corporation

26 Děkuji za pozornost! Rudolf Hruška Information Infrastructure Leader IBM Systems & Technology Group IBM 2011 IBM Corporation
