2 2 Úložiště datového centra Efektně efektivní Tiering od extrémně rychlých a výkonných EFD disků až po SATA disky s vysokou hustotou a nízkou spotřebou Transparentně nezaznamenatelný FAST (Fully Automated Storage Tiering technologie) Přesouvání datových celků (v současnosti jednotlivých LUNů) mezi různými tiery Úspory 25% CAPEX, 40% OPEX

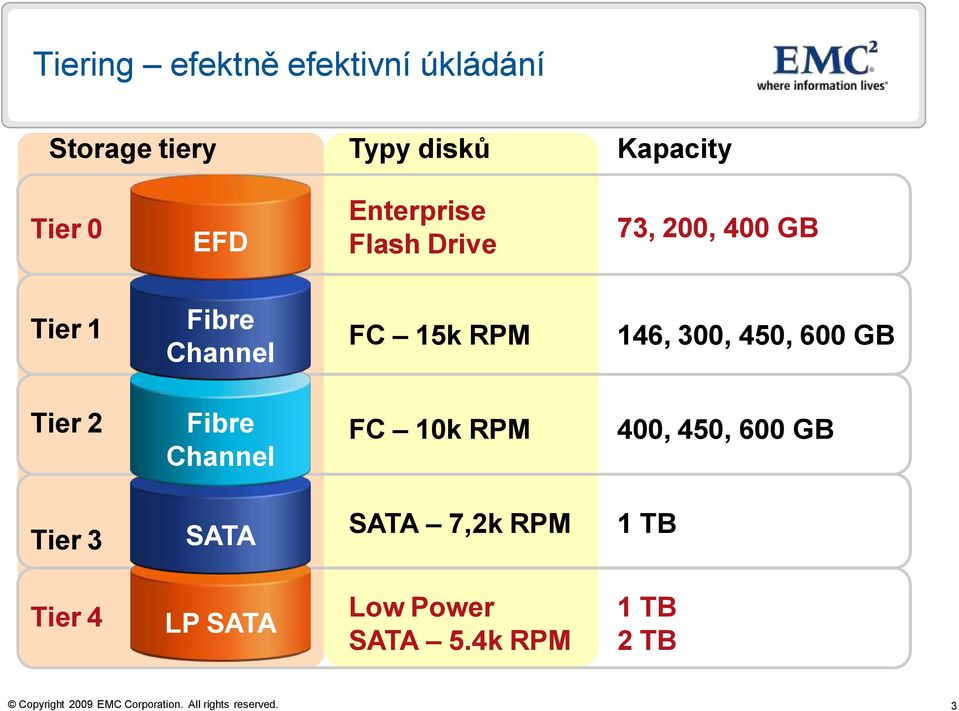

3 3 Tiering efektně efektivní úkládání Storage tiery Typy disků Kapacity Tier 0 EFD Enterprise Flash Drive 73, 200, 400 GB Tier 1 Fibre Channel FC 15k RPM 146, 300, 450, 600 GB Tier 2 Fibre Channel FC 10k RPM 400, 450, 600 GB Tier 3 SATA SATA 7,2k RPM 1 TB Tier 4 LP SATA Low Power SATA 5.4k RPM 1 TB 2 TB

4 Response Time Flash disky z úzkého hrdla široký trychtýř 1 15K 10 15K Fibre Fibre Channel Channel drive drives Flash drives 30 15K Fibre Channel drives I/O per second (IOPS) 1 Flash drive Hlavní přínosy vyšší výkon až 30ti násobné navýšení IOPS a zkrácení response time na 1 milisekundu lepší energetická efektivita o 38 % nižší spotřeba na terabyte a o 95 % na IOPS větší spolehlivost žádné pohyblivé součásti Ideální pro: Oracle (NFS), SQL a Exchange (iscsi) VMware iscsi a NFS (obzvláště VMware View) Copyright 2009 EMC Corporation. All rights reserved. 4

5 5 SATA - Drive Spin Down a konsolidace v racku Low Power SATA - disky se sníženou spotřebou Neaktivní disky jsou zastaveny Volitelné, dle nastavené politiky Spin Down vyuţití Backup na disk Archivace na disky Test a vývoj Málo využívané aplikace High density DAE 30 disků na 3U v racku namísto dosavadních 15 disků platí pro SATA a EFD disky

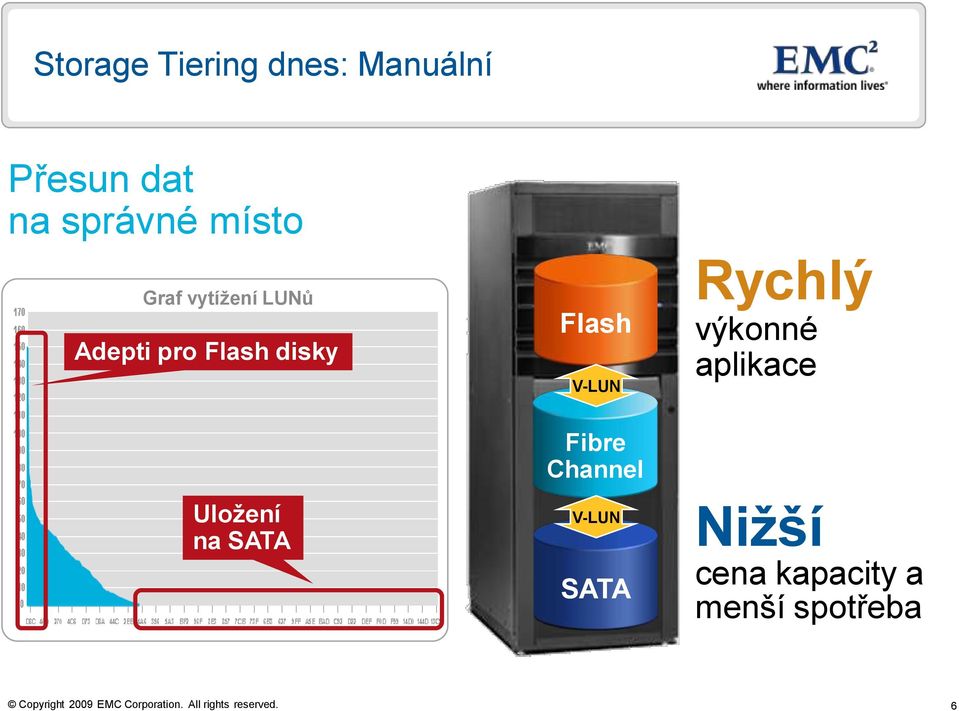

6 6 Storage Tiering dnes: Manuální Přesun dat na správné místo Graf vytíţení LUNů Adepti pro Flash disky Uloţení na SATA Flash V-LUN Fibre Channel V-LUN SATA Rychlý výkonné aplikace Niţší cena kapacity a menší spotřeba

7 7 Fully Automated Storage Tiering: FAST FAST Automatická migrace mezi tiery podle nastavených politik a naměřených výkonnostních parametrů Ideální pro využití EFD disků Efektivní optimalizace výkonnostních a cenových parametrů Transparentní pro aplikace a OS Bez přerušení běhu aplikací Tier 0 Tier 1 Tier 2

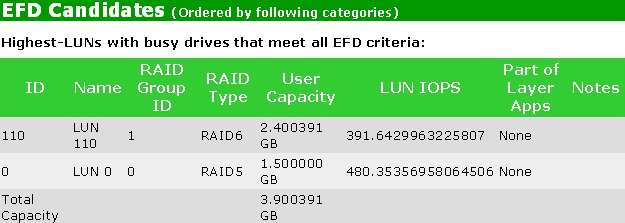

8 8 FAST na úrovni LUNu: Krok za krokem Definování délky měřeného období Kvalifikace výsledků a spuštění migrace Version # Array Name Array Serial # Report Name Report Time 1 Test-FNM Test FNM C:\EMC\FAST LUN Migrator\fastlun-1.xml Thu 09/03/09 16:13:34 Source LUN Name LUN 0 LUN 1 Source LUN ID 0 1 Source RAID Group ID 0 0 Source LUN Capacity GB GB Destination Recommendation EFD Highest EFD Strong Destination Storage Pool ID RG-2 P-3 LUN GB EFD Possible LUN GB SATA Random LUN GB SATA Sequential Provedení analýzy

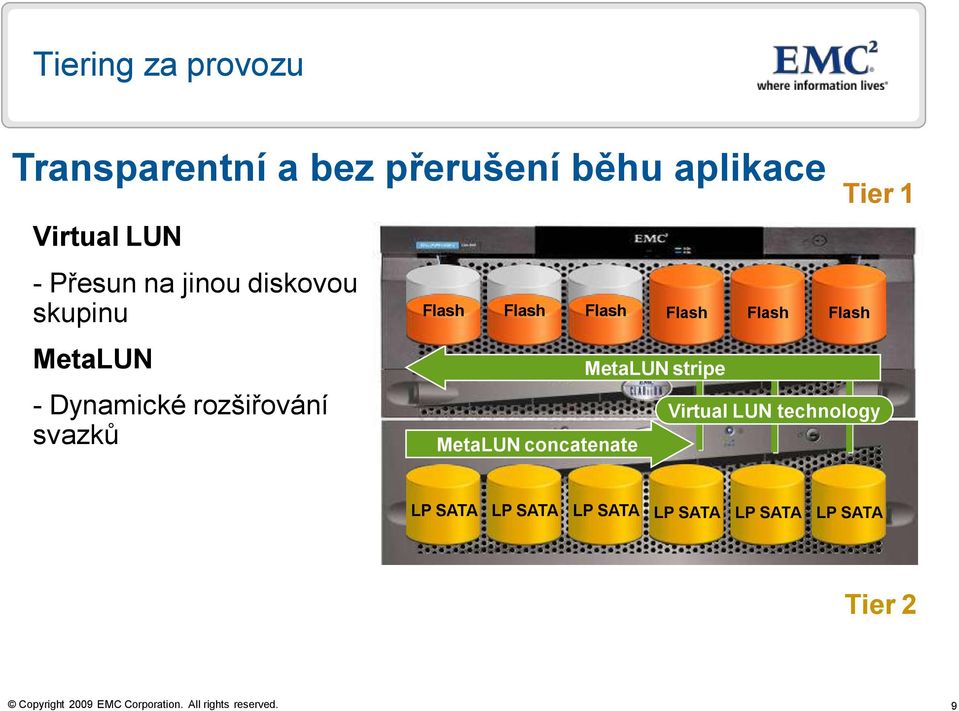

9 9 Tiering za provozu Transparentní a bez přerušení běhu aplikace Virtual LUN - Přesun na jinou diskovou skupinu MetaLUN - Dynamické rozšiřování svazků Flash Flash Flash MetaLUN concatenate Flash MetaLUN stripe Flash Tier 1 Flash Virtual LUN technology LP SATA LP SATA LP SATA LP SATA LP SATA LP SATA Tier 2

10 10 FAST pro Virtual Provisioning Tierování na úrovni bloků Připravovaná funkcionalita ~5% je aktivních ~95% je neaktivních Flash disky: optimalizují výkon SATA: optimilizují náklady a kapacitu Storage Pool Device Pool Umoţňuje uloţení většiny dat na SATA disky bez dopadu na výkon

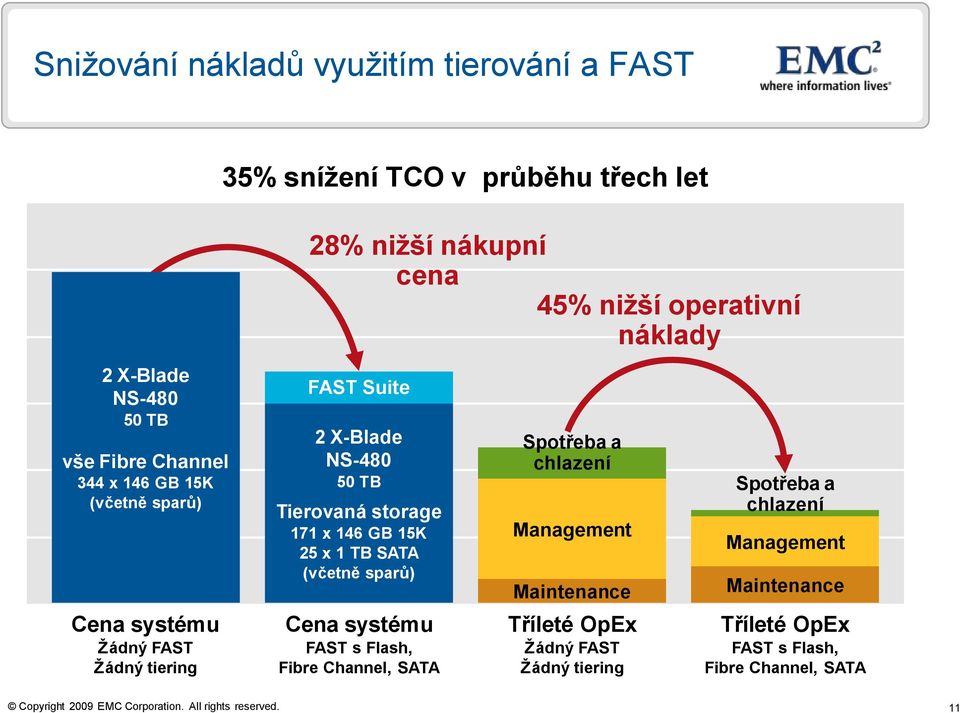

11 11 Snižování nákladů využitím tierování a FAST 35% sníţení TCO v průběhu třech let 28% niţší nákupní cena 45% niţší operativní náklady 2 X-Blade NS TB vše Fibre Channel 344 x 146 GB 15K (včetně sparů) FAST Suite 2 X-Blade NS TB Tierovaná storage 171 x 146 GB 15K 25 x 1 TB SATA (včetně sparů) Spotřeba a chlazení Management Maintenance Spotřeba a chlazení Management Maintenance Cena systému Ţádný FAST Ţádný tiering Cena systému FAST s Flash, Fibre Channel, SATA Tříleté OpEx Ţádný FAST Ţádný tiering Tříleté OpEx FAST s Flash, Fibre Channel, SATA

12 12 Mangement datového centra Jednoduchý Unifikovaný VMWare + CISCO + EMC = Virtual Computing Environment aliance vsphere + UCS, Nexus + vmax, Clariion = vblock vcenter + UCS Manager + Navisphere = EMC Ionix UIM Unified Infrastructure Manager

13 13 Ionix suite pro management datového centra IT Operations Intelligence Monitoring & analysis Root cause, rapid triage Cross-domain Service Management Service desk & service catalog CMDB Workflow Service Discovery & Mapping Dynamic, passive, agentless Application dependency mapping Storage, network, and app topologies Data Center Automation & Compliance Server, network, & storage configuration Configuration analytics Compliance, best practices, security From physical to virtual to cloud

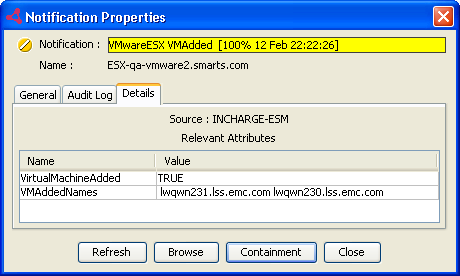

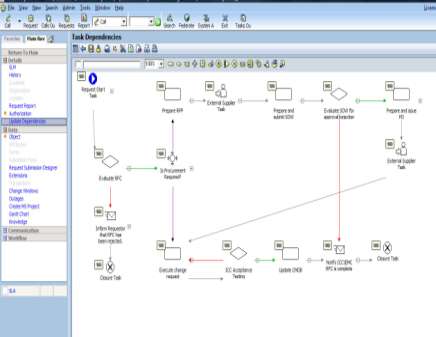

14 Virtualizované datové centrum je zohledněno v dalších vrstvách Service Management Service desk & ITSM Service catalog Workflow CMDB Data Center Automation & Compliance Server & network configuration Storage management Configuration analytics Best practices & compliance EMC Infra EMC Server Configuration Manager EMC ControlCenter EMC IT Compliance Analyzer ESX Servers Virtual Machines Applications and Databases Relationships Virtual Root Cause Analysis Virtual Compliance Visibility Virtual to Physical Storage Mapping IT Service Management & Process Workflow IT Operations Insight Monitoring & analysis Application performance Root cause, rapid triage Cross-domain Virtual & physical EMC Smarts Dependency Mapping Discovery, modeling & mapping Audits & blueprinting Consolidation, DR, & virtualization planning Automatically stay in synch with VMotion changes EMC Application Discovery Manager EMC Smarts Server Manager Copyright 2009 EMC Corporation. All rights reserved. 14

15 UIM v 1 - přehled EMC Ionix Unified Infrastructure Manager V1 Policy-based. Automated. Dynamic. Řízení poltikami Mezidoménový kontext Perfektní kontrola Unifikovaný provisioning a konfigurace Analýza compliance celé konfigurace EMC Ionix Unified Infrastructure Manager: ilné a jednoduché řešení k řízení vblocku jako celku, včetně síťové a výpočetní infrastruktury. Konsolidovaný pohled na vblock Síť (MDS, Nexus, etc) Servery (UCS) Řízení politikami Konntrola napříč celým systémem Automatický deployment Automatické hardware, software & service discovery Deployment sítí a serverů Mezidoménový kontext Vazby mezi virtuální a fyzickou vrstvou stítí a serverů Perfektní kontrola Neomezená historie změn Sledování, monitoring, reprodukovatelnost Copyright 2009 EMC Corporation. All rights reserved. 15

16 16 Unifikované řízení jednotlivých elementů Enterprise Management platformy vcloud portály Události změny konfigurace a compliance Samoobsluha, Provisioning poţadavky Unifikovaný Multi-Vblock Element Management Unifikovaný Vblock Element Management Ionix Unified Infrastructure Manager (UIM) V1 Řízení poltikami Mezidoménový kontext Perfektní kontrola Unifikovaný provisioning a konfigurace Analýza compliance celé konfigurace Management jednotlivých komponent UCS Manager UCS Manager Cisco UCS Manager EMC Navisphere vcenter EMC vcenter Symmetrix Management Console Pro správu jednoho i více vblocků

17 17 Správa více vblocků a množství zapojených zařízení Zobrazení podle lokality Zobrazení View by device podle typu type
