1 OPTIMIZED CONVECTION jedinečná technologie vytápění Katalog 2010

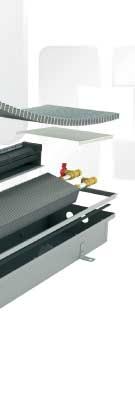

2 Obsah OPTIMIZED CONVECTION nová ZNAČKA nový STANDARD kvality otopných těles s nucenou konvencí Nová generace podlahových konvektorů s jedinečným technickým řešením, kde je použita celá řada inovativních prvků. ❽ ❸ ❻ ❶ ❺ ❼ ❹ ❷ 20 C 15 C 25 C 10 C VYŠŠÍ VÝKON MINIMÁLNÍ SPOTŘEBA ENERGIE TICHÝ CHOD UNIVERZÁLNÍ REGULACE OCHRANA ŽIVOTNÍHO PROSTŘEDÍ ❶ Nízkopříkonové motory v celém rozsahu otáček příkon motoru nepřesáhne 7,5 W. Výrazná úspora energie ❷ Snížení hlučnosti min. o 23 % Velmi tichý chod ❸ Optimalizace poměru otáček ventilátoru, tepelného výkonu a hlučnosti Optimální okamžitý topný výkon ❹ Variabilní regulace pro všechny typy staveb Adaptabilita k různým potřebám uživatele ❺ Stavebnicový systém pro montáž a demontáž ventilátorů Snadnější montáž, demontáž a údržba ❻ Rozšířené možnosti volitelného příslušenství Univerzální použití ❼ Technické řešení výměníku optimálně přizpůsobené pro nucenou konvenkci Zlepšení účinnosti konvektoru ❽ Sériové zapojení ventilátorů Zvýšení účinnosti 2

3 O firmě OPTIMIZED CONVECTION Vážení obchodní přátelé, dovolte nám představit Vám novou generaci fan-coilů LICON, která je prodávána pod obchodním názvem OPTI- MIZED CONVECTION (OC) neboli optimalizovaná konvekce. K vývoji této nové generace konvektorů s nuceným prouděním vzduchu nás vedla naše domněnka, že honba za vysokým tepelným výkonem při vysoké hlučnosti a příkonu el. energie u těchto typů výrobků je minulostí, že zákazníci čekají i něco více bližšího k ochraně životního prostředí. Výrobky s označením OPTIMIZED CONVECTION jsou výsledkem. Jsou zde uplatněny veškeré dostupné poznatky z oboru a naší téměř 50-ti leté historie. Celá výrobní řada OPTIMIZED CONVECTION je optimalizována z hlediska hlučnosti, spotřeby elektrické energie nutné pro provoz ventilátorů a tepelného výkonu. Zároveň je to kromě ekologicky šetrné výroby i náš další příspěvek k ochraně životního prostředí. Věnujte ještě pozornost následujícím informacím. Pro lepší přehlednost a orientaci ve výrobním sortimentu jsme se rozhodli oddělit výrobky s přirozeným prouděním vzduchu (nově budou označeny NC) do jednoho katalogu a výrobky s nuceným prouděním vzduchu (OC) do druhého. Tento katalog výrobní řady OC obsahuje pouze výrobky, které jsou vyráběny s ventilátorem tzn. s nuceným prouděním vzduchu. Katalog s výrobky pro přirozené prodění vzduchu bude připraven během prvního pololetí Do té doby lze vycházet ze stávajícího katalogu s označením Vážíme si Vašeho zájmu o výrobky naší společnosti a děláme pro Vaši spokojenost maximum. Martin Kniha jednatel OPTIMIZED CONVECTION nový standard kvality otopných těles s nuceným prouděním vzduchu LICON. RADIÁTORY PRO ŽIVOT sk 3

4 Licon moderní výrobní závod v Liberci Společnost Licon se na jaře 2009 přestěhovala do nového moderního výrobního závodu v průmyslové zóně Sever v Liberci. Výrobní závod disponuje 2400 m 2 výrobní plochy a 1000 m 2 skladovací plochy. Nový objekt tak nejen perfektně slouží k výrobě kvalitních, moderních a funkčních radiátorů, ale zároveň firmu důstojně reprezentuje svým moderním vzhledem, vnitřním uspořádáním a dobrou dostupností. Díky tomu máme veškeré potřebné zázemí pro další rozvoj a růst společnosti. Výroba otopných těles Licon probíhá za použití nejmodernějších výrobních technologií. Většina výrobních operací je realizována na CNC strojích. Povrchová úprava je prováděna práškovými epoxy-polyesterovými laky na ekologicky šetrné lince. Technologická úroveň výroby je prioritou stejně jako kvalita výrobků. V roce 2009 jsme investovali do modernizace strojního parku téměř 10 miliónů Kč. Nyní se společnost LICON prezentuje jako konsolidovaná společnost s moderní výrobní technologií a progresivní obchodní politikou podpořenou systémem řízení jakosti ISO 9001:2008. Radiátory LICON jsou prodávány ve více než 25 zemích Evropy a Asie a podíl exportu na celkovém prodeji je nadpoloviční. 4

5 přehled sortimentu OPTIMIZED CONVECTION typ šířka mm hloubka mm délka mm tep. výkon 75/65/20 C II.stupeň otáček tep. výkon 55/45/20 C II.stupeň otáček chl. výkon 6/12/26 C II.stupeň otáček str. PKOC 7/ až 2800 po W až 2261 W 235 W až 1280 W - 6 PKOC 9/ až 2800 po W až 3046 W 319 W až 1736 W - 8 PKOC 11/ až 2800 po W až 3466 W 363 W až 1975 W - 10 PKOC 11/ až 2800 po W až 5590 W 576 W až 3136 W - 12 PKIOC 13/ W až 6044 W 1267 W až 3687 W 545 W až 1258 W 14 PKWOC 13/ W až 6368 W 803 W až 3260 W 214 W až 901 W

6 Licon PKOC podlahové konvektory s ventilátorem Specifikace tabulka pro PKOC 7/28 Šířka mm 280 Šířka podlahové vany mm 235 Šířka mřížky mm 270 Max. nastavitelná výška V max.mm Výška vany mm 75 Délky L mm , po 400 Výška výměníku mm 50 Šířka výměníku mm 120 Účinná délka výměníku mm L Průměr oběžného kola ventilátorů mm 30 Připojení na topný systém 2 x G 1/2 vnitřní Materiál vany pozinkovaná ocel, nerez konvektor s nejnižší stavební výškou slouží k vytápění nejtižší provoz při nízkých otáčkách možnost řízení prostřednictvím BMS (Building Managing System) Technická data LICON PKOC Šířka cm 28 Hloubka cm 7 Celková délka cm *Hlučnost - akus.tlak 1 m Lp (A) db 0 13, ,1 0 13,4 23,1 31,6 0 13,8 23,7 31,8 0 14, , , ,1 26,7 33,1 *Hlučnost - akus.tlak 10 m 2 Lp (A) db 0 22,3 34,2 40,2 0 22,8 34,6 40, , ,8 36,3 42,5 0 25,1 36, ,3 36,9 43,3 Max. příkon / napětí DC W / V 7 / 13,5 7 / 13,5 7 / 13,5 14 / 13,5 14 / 13,5 14 / 13,5 Poloha přepínače ot. Vyp Vyp Vyp Vyp Vyp Vyp Topné médium t1 ºC Tepelný výkon uveden ve Watech, měření tepelného výkonu dle EN 442 / DIN /70ºC W! 75/65ºC 70/55ºC 55/45ºC 50/40ºC 45/35ºC OBJEDNACÍ KÓD: PKOC délka cm / hloubka cm / šířka cm - kód provedení vany - kód regulace, podrobněji viz. klíč čísla výrobku str. 18 * více informací k akustickým parametrům najdete na str. 35 Použití v interiérech 6

7 podlahové konvektory s ventilátorem OPTIMIZED CONVECTION Rozměrový nákres PKOC 7/ V max L L Ve schématických znázorněních jsou rozměry uváděny v mm. Uvedené rozměry se rozumí bez ozdobného rámečku. Opravný součinitel kt na odlišný teplotní rozdíl t (K) PKOC 7/28 t (K) kt 0,320 0,340 0,360 0,380 0,400 0,420 0,441 0,461 0,482 0,503 0,524 0,545 0,566 0,587 0,608 0,629 t (K) kt 0,650 0,672 0,693 0,715 0,736 0,758 0,780 0,801 0,823 0,845 0,867 0,889 0,911 0,933 0,955 0,978 t (K) kt 1,000 1,022 1,045 1,067 1,090 1,112 1,135 1,157 1,180 1,203 1,226 Teplotní exponent m=1,0959 Standardní dodávka obsahuje ocelovou vanu lakovanou v odstínu RAL 9005 černá výměník tepla s nízkým obsahem vody a s unikátně tvarovanými lamelami pro vyšší tepelný výkon, osazený odvzdušňovacím ventilem G 1/4 nebo G 1/2 sestavu nízkoenergetických ventilátorů box regulace (MBox1) s připojovací svorkovnicí, usměrňovačem a odrušovacím filtrem teplotní čidlo výměníku boční krycí plechy v barvě vany eloxovaný AL rám, profil U, v barvě přírodního hliníku fixační kotvy pro upevnění kanálu k podlaze pár nerezových pružných hadic pro snadné připojení krycí desku sololit, chránící výměník před prachem a nečistotami na staveništi stavěcí šrouby pro vyrovnání nerovností podlahy návod k montáži tělesa Komplet je odolně zabalen. Volitelná specifikace nerezové provedení vany eloxovaný AL rám, profil F (viz. nákres na str. 19) barva rámu přírodní hliníková, zlatá, bronzová černý nástřik výměníku tepla uzavírací šroubení a termostatický ventil a hlavice, termopohon krycí deska se zvýšenou tuhostí vana s akusticky absorčním materiálem (snížení hlučnosti o 1 až 3 db) viz. str. 35 Elektrická regulace těles Licon PKOC - viz. str. 26. Tlakové ztráty viz. str. 33 Krycí mřížky viz. str

8 Licon PKOC podlahové konvektory s ventilátorem Specifikace tabulka pro PKOC 9/28 Šířka vč. rámečku mm 280 Šířka podlahové vany mm 235 Šířka mřížky mm 270 Max. nastavitelná výška V max. mm Výška vany mm 90 Délky L mm , po 400 Výška výměníku mm 50 Šířka výměníku mm 120 Účinná délka výměníku mm L Průměr oběžného kola ventilátorů mm 40 Připojení na topný systém 2 x G 1/2 vnitřní Materiál vany pozinkovaná ocel, nerez slouží k vytápění vytápí i při vypnutém ventilátoru vysoký tepelný výkon při malé stavební hloubce možnost řízení prostřednictvím BMS (Building Managing System) Technická data LICON PKOC Šířka cm 28 Hloubka cm 9 Celková délka cm *Hlučnost - akus.tlak 1 m Lp (A) db 0 16,1 23,6 30,5 0 16,4 24,1 30,9 0 16,7 24,4 31,1 0 17, ,4 0 17,4 25,1 31,7 0 17,7 25,3 31,7 *Hlučnost - akus.tlak 10 m 2 Lp (A) db 0 25, ,8 0 25,6 33,4 40, ,7 41,3 0 27,3 34,8 41,6 0 27,6 35,1 41,8 0 27,9 35,5 41,9 Max. příkon / napětí DC W / V 7,5 / 13,5 7,5 / 13,5 7,5 / 13,5 15 / 13,5 15 / 13,5 15 / 13,5 Poloha přepínače ot. Vyp Vyp Vyp Vyp Vyp Vyp Topné médium t1 ºC Tepelný výkon uveden ve Watech, měření tepelného výkonu dle EN 442 / DIN /70ºC W! 75/65ºC 70/55ºC 55/45ºC 50/40ºC 45/35ºC OBJEDNACÍ KÓD: PKOC délka cm / hloubka cm / šířka cm - kód provedení vany - kód regulace, podrobněji viz. klíč čísla výrobku str. 18 * více informací k akustickým parametrům najdete na str. 35 Použití v interiérech 8

9 podlahové konvektory s ventilátorem OPTIMIZED CONVECTION Rozměrový nákres PKOC 9/ V max L L Ve schématických znázorněních jsou rozměry uváděny v mm. Uvedené rozměry se rozumí bez ozdobného rámečku. Opravný součinitel kt na odlišný teplotní rozdíl t (K) PKOC 9/28 t (K) kt 0,325 0,345 0,365 0,385 0,405 0,426 0,446 0,467 0,487 0,508 0,529 0,549 0,570 0,591 0,612 0,633 t (K) kt 0,654 0,676 0,697 0,718 0,740 0,761 0,782 0,804 0,826 0,847 0,869 0,891 0,912 0,934 0,956 0,978 t (K) kt 1,000 1,022 1,044 1,066 1,088 1,110 1,133 1,155 1,177 1,200 1,222 Teplotní exponent m=1,0996 Standardní dodávka obsahuje ocelovou vanu lakovanou v odstínu RAL 9005 černá výměník tepla s nízkým obsahem vody a s unikátně tvarovanými lamelami pro vyšší tepelný výkon, osazený odvzdušňovacím ventilem G 1/4 nebo G 1/2 sestavu nízkoenergetických ventilátorů box regulace (MBox1) s připojovací svorkovnicí, usměrňovačem a odrušovacím filtrem teplotní čidlo výměníku boční krycí plechy v barvě vany eloxovaný AL rám, profil U, v barvě přírodního hliníku fixační kotvy pro upevnění kanálu k podlaze pár nerezových pružných hadic pro snadné připojení krycí desku sololit, chránící výměník před prachem a nečistotami na staveništi stavěcí šrouby pro vyrovnání nerovností podlahy návod k montáži tělesa Komplet je odolně zabalen. Volitelná specifikace nerezové provedení vany eloxovaný AL rám, profil F (viz. nákres na str. 19) barva rámu přírodní hliníková, zlatá, bronzová černý nástřik výměníku tepla uzavírací šroubení a termostatický ventil a hlavice, termopohon krycí deska se zvýšenou tuhostí vana s akusticky absorčním materiálem (snížení hlučnosti o 1 až 3 db) viz. str. 35 Elektrická regulace těles Licon PKOC - viz. str. 26. Tlakové ztráty viz. str. 33 Krycí mřížky viz. str

10 Licon PKOC podlahové konvektory s ventilátorem Specifikace tabulka pro PKOC 11/28 Šířka vč. rámečku mm 280 Šířka podlahové vany mm 235 Šířka mřížky mm 270 Max. nastavitelná výška V max. mm Výška vany mm 110 Délky L mm , po 400 Výška výměníku mm 50 Šířka výměníku mm 120 Účinná délka výměníku mm L Průměr oběžného kola ventilátorů mm 40 Připojení na topný systém 2 x G 1/2 vnitřní Materiál vany pozinkovaná ocel, nerez slouží k vytápění vytápí i při vypnutém ventilátoru vysoký tepelný výkon nízká hlučnost i při max. otáčkkách možnost řízení prostřednictvím BMS (Building Managing System) NEJPRODÁVANĚJŠÍ TYP Technická data LICON PKOC Šířka cm 28 Hloubka cm 11 Celková délka cm *Hlučnost - akus.tlak 1 m Lp (A) db 0 16,1 23,6 30,5 0 16,4 24,1 30,9 0 16,7 24,4 31,1 0 17, ,4 0 17,4 25,1 31,7 0 17,7 25,3 31,7 *Hlučnost - akus.tlak 10 m 2 Lp (A) db 0 25, ,8 0 25,6 33,4 40, ,7 41,3 0 27,3 34,8 41,6 0 27,6 35,1 41,8 0 27,9 35,5 41,9 Max. příkon / napětí DC W / V 7,5 / 13,5 7,5 / 13,5 7,5 / 13,5 15 / 13,5 15 / 13,5 15 / 13,5 Poloha přepínače ot. Vyp Vyp Vyp Vyp Vyp Vyp Topné médium t1 ºC Tepelný výkon uveden ve Watech, měření tepelného výkonu dle EN 442 / DIN /70ºC W! 75/65ºC 70/55ºC 55/45ºC 50/40ºC 45/35ºC OBJEDNACÍ KÓD: PKOC délka cm / hloubka cm / šířka cm - kód provedení vany - kód regulace, podrobněji viz. klíč čísla výrobku str. 18 * více informací k akustickým parametrům najdete na str. 35 Použití v interiérech 10

11 podlahové konvektory s ventilátorem OPTIMIZED CONVECTION Rozměrový nákres PKOC 11/ V max L L Ve schématických znázorněních jsou rozměry uváděny v mm. Uvedené rozměry se rozumí bez ozdobného rámečku. Opravný součinitel kt na odlišný teplotní rozdíl t (K) PKOC 11/28 t (K) kt 0,325 0,345 0,365 0,385 0,405 0,426 0,446 0,467 0,487 0,508 0,528 0,549 0,570 0,591 0,612 0,633 t (K) kt 0,654 0,675 0,697 0,718 0,739 0,761 0,782 0,804 0,825 0,847 0,869 0,891 0,912 0,934 0,956 0,978 t (K) kt 1,000 1,022 1,044 1,066 1,088 1,111 1,133 1,155 1,177 1,200 1,222 Teplotní exponent m=1,1329 Standardní dodávka obsahuje ocelovou vanu lakovanou v odstínu RAL 9005 černá výměník tepla s nízkým obsahem vody a s unikátně tvarovanými lamelami pro vyšší tepelný výkon, osazený odvzdušňovacím ventilem G 1/4 nebo G 1/2 sestavu nízkoenergetických ventilátorů box regulace (MBox1) s připojovací svorkovnicí, usměrňovačem a odrušovacím filtrem teplotní čidlo výměníku boční krycí plechy v barvě vany eloxovaný AL rám, profil U, v barvě přírodního hliníku fixační kotvy pro upevnění kanálu k podlaze pár nerezových pružných hadic pro snadné připojení krycí desku sololit, chránící výměník před prachem a nečistotami na staveništi stavěcí šrouby pro vyrovnání nerovností podlahy návod k montáži tělesa Komplet je odolně zabalen. Volitelná specifikace nerezové provedení vany eloxovaný AL rám, profil F (viz. nákres na str. 19) barva rámu přírodní hliníková, zlatá, bronzová černý nástřik výměníku tepla uzavírací šroubení a termostatický ventil a hlavice, termopohon krycí deska se zvýšenou tuhostí vana s akusticky absorčním materiálem (snížení hlučnosti o 1 až 3 db) viz. str. 35 Elektrická regulace těles Licon PKOC - viz. str. 26. Tlakové ztráty viz. str. 33 Krycí mřížky viz. str

12 Licon PKOC podlahové konvektory s ventilátorem Specifikace tabulka pro PKOC 11/42 Šířka vč. rámečku mm 420 Šířka podlahové vany mm 375 Šířka mřížky mm 410 Max. nastavitelná výška V max. mm Výška vany mm 110 Délky L mm , po 400 Výška výměníku mm 50 Šířka výměníku mm 180 Účinná délka výměníku mm L Průměr oběžného kola ventilátorů mm 40 Připojení na topný systém 2 x G 1/2 vnitřní Materiál vany pozinkovaná ocel, nerez slouží k vytápění vytápí i při vypnutém ventilátoru nejvyšší tepelný výkon nízká hlučnost i při max. otáčkkách možnost řízení prostřednictvím BMS (Building Managing System) Technická data LICON PKOC Šířka cm 42 Hloubka cm 11 Celková délka cm *Hlučnost - akus.tlak 1 m Lp (A) db 0 16,1 23,6 30,5 0 16,4 24,1 30,9 0 16,7 24,4 31,1 0 17, ,4 0 17,4 25,1 31,7 0 17,7 25,3 31,7 *Hlučnost - akus.tlak 10 m 2 Lp (A) db 0 25, ,8 0 25,6 33,4 40, ,7 41,3 0 27,3 34,8 41,6 0 27,6 35,1 41,8 0 27,9 35,5 41,9 Max. příkon / napětí DC W / V 7,5 / 13,5 7,5 / 13,5 7,5 / 13,5 15 / 13,5 15 / 13,5 15 / 13,5 Poloha přepínače ot. Vyp Vyp Vyp Vyp Vyp Vyp Topné médium t1 ºC Tepelný výkon uveden ve Watech, měření tepelného výkonu dle EN 442 / DIN /70ºC W! 75/65ºC 70/55ºC 55/45ºC 50/40ºC 45/35ºC OBJEDNACÍ KÓD: PKOC délka cm / hloubka cm / šířka cm - kód provedení vany - kód regulace, podrobněji viz. klíč čísla výrobku str. 18 * více informací k akustickým parametrům najdete na str. 35 Použití v interiérech 12

13 podlahové konvektory s ventilátorem OPTIMIZED CONVECTION Rozměrový nákres PKOC 11/ V max L L Ve schématických znázorněních jsou rozměry uváděny v mm. Uvedené rozměry se rozumí bez ozdobného rámečku. Opravný součinitel kt na odlišný teplotní rozdíl t (K) PKOC 11/42 t (K) kt 0,314 0,334 0,354 0,374 0,395 0,415 0,435 0,456 0,477 0,498 0,518 0,539 0,561 0,582 0,603 0,625 t (K) kt 0,646 0,668 0,689 0,711 0,733 0,755 0,777 0,799 0,821 0,843 0,865 0,887 0,910 0,932 0,955 0,977 t (K) kt 1,000 1,023 1,045 1,068 1,091 1,114 1,137 1,160 1,183 1,206 1,229 Teplotní exponent m=1,1329 Standardní dodávka obsahuje ocelovou vanu lakovanou v odstínu RAL 9005 černá výměník tepla s nízkým obsahem vody a s unikátně tvarovanými lamelami pro vyšší tepelný výkon, osazený odvzdušňovacím ventilem G 1/4 nebo G 1/2 sestavu nízkoenergetických ventilátorů box regulace (MBox1) s připojovací svorkovnicí, usměrňovačem a odrušovacím filtrem teplotní čidlo výměníku boční krycí plechy v barvě vany eloxovaný AL rám, profil U, v barvě přírodního hliníku fixační kotvy pro upevnění kanálu k podlaze pár nerezových pružných hadic pro snadné připojení krycí desku sololit, chránící výměník před prachem a nečistotami na staveništi stavěcí šrouby pro vyrovnání nerovností podlahy návod k montáži tělesa Komplet je odolně zabalen. Volitelná specifikace nerezové provedení vany eloxovaný AL rám, profil F (viz. nákres na str. 19) barva rámu přírodní hliníková, zlatá, bronzová černý nástřik výměníku tepla uzavírací šroubení a termostatický ventil a hlavice, termopohon krycí deska se zvýšenou tuhostí vana s akusticky absorčním materiálem (snížení hlučnosti o 1 až 3 db) viz. str. 35 Elektrická regulace těles Licon PKOC - viz. str. 26. Tlakové ztráty viz. str. 33 Krycí mřížky viz. str

14 Licon PKIOC podlahové konvektory s ventilátorem topení nebo chlazení - 2trubkový systém Specifikace tabulka pro PKIOC 13/28 Šířka vč. rámečku mm 280 Šířka podlahové vany mm 235 Šířka mřížky mm 270 Max. nastavitelná výška V max. mm Výška vany mm 130 Délky L mm 1200, 2000, 3000 Výška výměníku mm 65 Šířka výměníku mm 100 Účinná délka výměníku mm L Připojení na topný systém 2 x G 1/2 vnitřní Materiál vany pozinkovaná ocel, nerez slouží k vytápění nebo dochlazování místností vysoký tepelný a chladicí výkon pro dvoutrubkové systémy nerezová vana pro odvod kondenzátu možnost řízení prostřednictvím BMS (Building Managing System) Tabulka chladících a tepelných výkonů Chladící výkon t1 ºC W! 6/12ºC 8/14ºC 10/15ºC Poloha přepínače otáček Vyp Vyp Vyp Vlhkost % Chladící výkony jsou uváděny ve Wattech. Měření chladících výkonů bylo prováděno podle normy EN /16ºC Topný výkon t1 ºC Topné výkony jsou uváděny ve Wattech. Měření topných výkonů bylo prováděno podle normy EN 442/ DIN W! 75/65ºC 70/55ºC 55/45ºC 50/40ºC Šířka cm 28 Hloubka cm 13 Délky cm Max. příkon / napětí DC W / V 7,5 / 13,5 15 / 13,5 15 / 13,5 *Hlučnost - akus.tlak 1 m Lp (A) db 0 16,4 24,1 30,9 0 17, ,4 0 17,7 25,3 31,7 *Hlučnost - akus.tlak 10 m 2 Lp (A) db 0 25,6 33, ,3 34,8 41,6 0 27,9 35,5 41, OBJEDNACÍ KÓD: PKOC délka cm / hloubka cm / šířka cm - kód provedení vany - kód regulace, podrobněji viz. klíč čísla výrobku str. 18 * více informací k akustickým parametrům najdete na str. 35 Použití v interiérech 14

15 podlahové konvektory s ventilátorem topení nebo chlazení - 2trubkový systém OPTIMIZED CONVECTION Schematický pohled PKIOC 13/ V max L L Ve schématických znázorněních jsou rozměry uváděny v mm. Uvedené rozměry se rozumí bez ozdobného rámečku. Opravný součinitel na odlišný teplotní rozdíl t těles Licon PKIOC t (K) kt 0,362 0,382 0,402 0,422 0,442 0,462 0,482 0,502 0,522 0,542 0,562 0,582 0,602 0,622 0,642 0,662 t (K) kt 0,682 0,701 0,721 0,741 0,761 0,781 0,801 0,821 0,841 0,861 0,881 0,901 0,920 0,940 0,960 0,980 t (K) kt 1,000 1,020 1,040 1,060 1,080 1,099 1,119 1,139 1,159 1,179 1,199 Teplotní exponent m=1,09 Standardní dodávka obsahuje ocelovou vanu lakovanou v odstínu RAL 9005 černá výměník tepla s nízkým obsahem vody a s unikátně tvarovanými lamelami pro vyšší tepelný výkon, osazený odvzdušňovacím ventilem G 1/4 nebo G 1/2 sestavu nízkoenergetických ventilátorů box regulace (MBox1) s připojovací svorkovnicí, usměrňovačem a odrušovacím filtrem teplotní čidlo výměníku boční krycí plechy v barvě vany eloxovaný AL rám, profil U, v barvě přírodního hliníku fixační kotvy pro upevnění kanálu k podlaze pár nerezových pružných hadic pro snadné připojení krycí desku sololit, chránící výměník před prachem a nečistotami na staveništi stavěcí šrouby pro vyrovnání nerovností podlahy návod k montáži tělesa Komplet je odolně zabalen. Volitelná specifikace nerezové provedení vany eloxovaný AL rám, profil F (viz. nákres na str. 19) barva rámu přírodní hliníková, zlatá, bronzová černý nástřik výměníku tepla uzavírací šroubení a termostatický ventil a hlavice, termopohon krycí deska se zvýšenou tuhostí vana s akusticky absorčním materiálem (snížení hlučnosti o 1 až 3 db) viz. str. 35 Elektrická regulace těles Licon PKOC - viz. str. 26. Tlakové ztráty viz. str. 33 Krycí mřížky viz. str sk 15

16 Licon PKWOC podlahové konvektory s ventilátorem topení a chlazení - 4trubkový systém Specifikace tabulka pro PKWOC 13/34 Šířka vč. rámečku mm 340 Šířka podlahové vany mm 295 Šířka mřížky mm 330 Max. nastavitelná výška V max. mm Výška vany mm 130 Délky L mm 1200, 2000, 3000 Výška výměníku mm 65 Šířka výměníku mm 150 Účinná délka výměníku mm L Připojení na topný systém 4 x G 1/2 vnitřní Materiál vany pozinkovaná ocel, nerez slouží k vytápění i dochlazování místností vysoký tepelný a chladicí výkon pro čtyřtrubkové systémy nerezová vana pro odvod kondenzátu možnost řízení prostřednictvím BMS (Building Managing System) Tabulka chladících a tepelných výkonů Chladící výkon t1 ºC 6/12ºC 8/14ºC 10/15ºC Rychlost otáček Vyp Vyp Vyp Vlhkost % Chladící výkony jsou uváděny ve Wattech. Měření chladících výkonů bylo prováděno podle normy EN /16ºC Topný výkon t1 ºC Topné výkony jsou uváděny ve Wattech. Měření topných výkonů bylo prováděno podle normy EN 442/ DIN W! 75/65ºC 70/55ºC 55/45ºC 50/40ºC Šířka cm 34 Hloubka cm 13 Délky cm Max. příkon / napětí DC W / V 7,5 / 13,5 15 / 13,5 15 / 13,5 *Hlučnost - akus.tlak 1 m Lp (A) db 0 16,4 24,1 30,9 0 17, ,4 0 17,7 25,3 31,7 *Hlučnost - akus.tlak 10 m 2 Lp (A) db 0 25,6 33, ,3 34,8 41,6 0 27,9 35,5 41, OBJEDNACÍ KÓD: PKOC délka cm / hloubka cm / šířka cm - kód provedení vany - kód regulace, podrobněji viz. klíč čísla výrobku str. 18 * více informací k akustickým parametrům najdete na str. 35 Použití v interiérech 16

17 podlahové konvektory s ventilátorem topení a chlazení - 4trubkový systém OPTIMIZED CONVECTION Schematický pohled 13/ V max L L Ve schématických znázorněních jsou rozměry uváděny v mm. Uvedené rozměry se rozumí bez ozdobného rámečku. Opravný součinitel na odlišný teplotní rozdíl t těles Licon PKWOC t (K) kt 0,310 0,330 0,350 0,370 0,390 0,410 0,431 0,452 0,472 0,493 0,514 0,535 0,557 0,578 0,599 0,621 t (K) kt 0,643 0,664 0,686 0,708 0,730 0,752 0,774 0,796 0,819 0,841 0,864 0,886 0,909 0,931 0,954 0,977 t (K) kt 1,000 1,023 1,046 1,069 1,092 1,116 1,139 1,162 1,186 1,209 1,233 Teplotní exponent m = 1,147 Standardní dodávka obsahuje ocelovou vanu lakovanou v odstínu RAL 9005 černá výměník tepla s nízkým obsahem vody a s unikátně tvarovanými lamelami pro vyšší tepelný výkon, osazený odvzdušňovacím ventilem G 1/4 nebo G 1/2 sestavu nízkoenergetických ventilátorů box regulace (MBox1) s připojovací svorkovnicí, usměrňovačem a odrušovacím filtrem teplotní čidlo výměníku boční krycí plechy v barvě vany eloxovaný AL rám, profil U, v barvě přírodního hliníku fixační kotvy pro upevnění kanálu k podlaze pár nerezových pružných hadic pro snadné připojení krycí desku sololit, chránící výměník před prachem a nečistotami na staveništi stavěcí šrouby pro vyrovnání nerovností podlahy návod k montáži tělesa Komplet je odolně zabalen. Volitelná specifikace nerezové provedení vany eloxovaný AL rám, profil F (viz. nákres na str. 19) barva rámu přírodní hliníková, zlatá, bronzová černý nástřik výměníku tepla uzavírací šroubení a termostatický ventil a hlavice, termopohon krycí deska se zvýšenou tuhostí vana s akusticky absorčním materiálem (snížení hlučnosti o 1 až 3 db) viz. str. 35 Elektrická regulace těles Licon PKOC - viz. str. 26. Tlakové ztráty viz. str. 33 Krycí mřížky viz. str sk 17

18 Licon objednací kódy Ojednací kódy PKOC, PKIOC, PKWOC Objednací kód Popis kódu PKOC 080 / 07 / U 10 P 0 - R1 katalogová délka (cm): 80, 120, 160, 200, 240, 280 katalogová hloubka (cm): 07, 09, 11 katalogová šířka (cm): 28, 42 materiál vany: 1 = ocel (barva černá RAL 9005) 2 = ocelová vana s akusticky absorpčním materiálem 3 = nerez (potravinářská 17241) 4 = nerez (chemická) 9* = jiná barva vany na objednávku zákazníka (podklad z oceli/z nerezi) výměník OR: 0 = dodáváno bez výměníku 1 = Cu-Al (nelakovaný) vratný 2 = Cu-Al (nelakovaný) průběžný, nelze použít pro PKIOC a PKWOC 5 = černý vratný 6 = černý průběžný 8* = Cu-Al nelakovaný, speciální (niple, zahrdlení, použití jiné velikosti výměníku) 9* = černý, speciální (niple, zahrdlení, použití jiné velikosti výměníku) typ rámu: N = není rámeček U = profil U F = profil F barva rámu: 00 = žádná barva (není dodáván rámeček) 10 = hliník stříbro (ALS) 11 = hliník zlato (ALZ) 12 = hliník bronz (ALB) přívody vody: P = přívody vody na pravé straně vany (pohled z místnosti) - 6 otvorů L = přívody vody na levé straně vany (pohled z místnosti) - 6 otvorů D* = přívody vody na obou stranách vany (dvojité děrování, double) - 12 otvorů J* = přívody vody jinak provedené než P, L, D (na zakázku) čela - snižování: 0 = bez snižování čel 1 = snížení čela na straně přívodu (CON R) 2 = snížení čela na protější straně přívodu (CON L) 3 = snížení obou čel (CON L/R) 9* = jiné úpravy vany (atypická čela pod úhlem, atypické boky pod úhlem) regulace: R0 = bez regulace R1 = 1.typ regulace R2 = 2.typ regulace R9*= nestandardní provedení regulace (na zakázku) poznámka: PKIOC - katalogová délka (cm): 120, 200, 300, katalogová hloubka (cm): 13, katalogová šířka (cm): 28 PKWOC - katalogová délka (cm): 120, 200, 300, katalogová hloubka (cm): 13, katalogová šířka (cm): 34 červeně označené = standardní provedení bude dodáno, pokud zákazník v objednávce neupřesní jinak označené * = zakázkové provedení 18

19 OPTIMIZED CONVECTION provedení podlahových konvektorů Spojování podlahových konvektorů, PKOC, PKIOC, PKWOC typy van podle umístění přívodů vody a snižování čel pro sériovou montáž. Snížení čel van konvektorů se používá tam, kde není žádoucí viditelné napojování konvektorů mezi sebou (jednolité dlouhé řady konvektorů např. administrativní budovy, hotely a pod.). Při objednání pochozí mřížky je třeba uvést použití na konvektor se sníženým čelem (specifikaci je třeba upřesnit ve speciálním objednacím formuláři, která vám poskytne obchodní oddělení). Napojení vlevo Napojení vpravo LO Bez snižování čel PO standardní provedení L1 L2 Snížení čela na straně přívodů Snížení čela na protější straně od přívodů P1 P2 Snížení obou čel L3 P3 Profily hlinikových rámů Barevné provedení je shodné s barevným provedením hliníkových mřížek uvedených na str. 20. Rámeček U Rámeček F sk 19

20 Licon PM krycí mřížky podlahových konvektorů Podlahové mřížky Licon PM jsou doplňkem pro podlahové konvektory. Volbou různých typů materiálů nebo vhodných barevných odstínů lamel lze docílit příjemného doplnění interiéru. Konstrukce mřížek umožňuje jejich snadné odkrytí (jsou rolovací), například z důvodu čištění výměníku konvektoru, a zároveň zaručuje pevnost při přenosu zatížení. Varianty provedení mřížek Dřevěné mřížky Buk přírodní - kód 20 Dub přírodní - kód 21 Habr přírodní - kód 22 Mahagon přírodní - kód 23 Hliníkové mřížky Nerezová mřížka Nerezová - kód 30 Zlatá - kód 11 Bronzová - kód 12 Stríbrná ř - kód 10 Poznámka: Podlahové mřížky jsou vyrobeny z přírodních materiálů a nelze proto vyloučit drobné odchylky v barevném provedení. Dodavatel nemůže plně garantovat předložené barvy a akceptovat reklamace z důvodu případných barevných odchylek. Profily mřížek Hliníkový profil Nerezový profil Dřevěný profil propustnost 66% propustnost 66% propustnost 60% Poznámka: Standardní provedení PKOC, PKIOC, PKWOC obsahuje U profil stříbrný. Při objednání jiného typu rámečku, bude nový přiložen k dodávce. Odstíny rámečků jsou stejné jako u hliníkových mřížek. Dřevěné mřížky jsou dodávány v přírodním provedení bez povrchové úpravy. Opravný součinitel průtočné plochy mřížky % průtočné plochy > 0,75 0,60 0,50 0,40 0,30 opravný součinitel 1,00 0,95 0,90 0,85 0,60 % průtočné plochy se rozumí průtočná plocha výměníku (šířka x délka otopného tělesa) minus průtočná plocha výdechové mřížky v procentech. Uvedeným koeficientem se násobí tepelný výkon daného konvektoru. 20

21 objednací kódy OPTIMIZED CONVECTION Objednací kódy krycích mřížek podlahových konvektorů Objednací kód Popis kódu PM 080 / KK 0 1 pro vany katalogové délky (cm): pro vany katalogové šířky (cm): 16, 20, 28, 34, 42 materiál lamely: 10 = hliník stříbro (ALS) 11 = hliník zlato (ALZ) 12 = hliník bronz (ALB) 20 = dřevo buk (BUK) 21 = dřevo dub (DUB) 22 = dřevo habr (HABR) 23 = dřevo mahagon (MAHAGON) 30 = NEREZ (profil I ) 99* = jiný barva korálků 1 = stříbro (jen pro lamely kód 10) 2 = černá (jen pro lamely kód 11, 12, 20, 21, 22, 23) 3 = nerez 4 = béžová (jen pro lamely kód 20, 21, 22) 9* = jiná zakončení podlahové mřížky KK = korál-korál KL = korál-lamela LL = lamela-lamela povrchová úprava 0 = bez povrchové úpravy 1 = lakováno bezbarvým lakem 9* = jiná orientace lamel 1 = rolovací mřížka 3 = podélná mřížka (lineární, nelze u dřevěného provedení) poznámka: červeně označené = standardní provedení bude dodáno, pokud zákazník v objednávce neupřesní jinak označené * = zakázkové provedení Varianty zakončení podlahových mřížek končí korálem (K) končí lamelou (L) sk 21

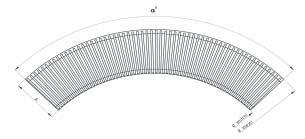

22 Licon designové tvary objednací kódy Specifikace hloubky pro rohové (úhlové) napojování konvenktorů 7 cm obloukové provedení nutno provést posouzení možnosti výroby individuálně provedení vany ocel, nerez provedení mřížky hliník, dřevo Poznámka: Vyhrazujeme si právo posouzení možnosti provedení před přijetím objednávky. Rohové díly musí být objednány současně s navazujícími konvektory. Oblouky i rohové díly jsou dodávány včetně objednané krycí mřížky. Tepelné výkony u obloukového provedení nelze jakkoliv garantovat, výrobce na vyžádání provede odborný odhad tepelného výkonu. Do rohového dílu nelze umístit výměník tepla, tudíž nevytápí. Rohové provedení Obloukové provedení Poznámka: Pro objednání rohového provedení je nutné upřesnit úhel (α), délky (L1 a L2) a celkovou šířku (A), která musí odpovídat vyráběným šířkám van podlahových konvektorů. U obloukového provedení je nutné upřesnit úhel (α) a vniřní, nebo vnější rádius (R - vnitřní, R - vnější) a celkovou šířku (A), která musí odpovídat vyráběným šířkám van podlahových konvektorů. ELEKTROBOX Elektrobox, slouží jako zásuvkový box k instalaci přístrojů ve všech typech administrativních budov, hotelů, škol, obchodů apod. Elektrobox řeší rozvody z podlahy přímo k obslužným místům. Je určen pro zabudování mezi konvektory např. v dlouhé prosklené stěně. Působí nenápadně a přitom velmi účelně. Universální pro montáž do jakéhokoliv typu podlahy (betonová, zdvojená apod.). Lze použít pro podlahové konvektory v hloubce 11 cm a šířce 28 cm. Elektrobox je osazen plastovou osmi modulovou elektro-rozvodnou krabicí s víkem. Vnitřní vybavení elektroboxu (zásuvky, sítě apod.) výrobce LICON nedodává. Obraťte se přímo na výrobce zásuvkového boxu spol. Schneider viz.: typ Altira. 22

23 OPTIMIZED CONVECTION RADIÁTORY PRO ŽIVOT technické informace k montáži konvektorů Licon 23

24 Licon informace pro montáž konvektorů Montáž konvektoru LICON PKOC, PKIOC, PKWOC Montáž konvektoru stavební části Pro správnou funkci konvektoru je třeba splnit několik obecných zásad. Správně nainstalované těleso má výměník umístěný dále od okna. K propojení výměníku a rozvodného potrubí je nezbytné užít standardně dodávané nerezové hadice s nerezovým opláštěním (není-li doporučeno jinak), které jsou vždy součástí dodávky. V praxi umožňují lepší přístup pod otopný registr bez jeho demontáže od topného systému např. při čištění. Doporučujeme připojení na topný systém pomocí uzavíracího šoubení a termostatického ventilu. Přívod teplonosného média do otopného registru doporučujeme přivést vždy do trubky, která je dále od ventilátoru. U šíře 42 cm je použit otopný registr OR-J3, kde teplonosné médium prochází dvěma trubkami tam a jednou zpět. Výměník u PKWOC je čtyřtrubkový, jeden okruh slouží pro napojení topného okruhu a druhý pro napojení na chladicí okruh. Volba topného okruhu ve vztahu ke vzdálenosti od ventilátoru není důležitá - obě části výměníku jsou ofukovány stejně. Správně nainstalovaný konvektor je uložen vodorovně a vana konvektoru má horní okraje nezborcené a neprohnuté tak, aby byla zajištěna správná funkce pochozí mřížky a možnost odvzdušnění výměníku. Správně nainstalovaný konvektor má ozdobný rámeček na úrovni podlahové krytiny v toleranci +2 mm. Aby se zabránilo znečištění vnitřku konvektoru doporučujeme krycí desku ponechat po celou dobu stavebních prací. Standardně dodávaná deska není pochozí, lze objednat desku se zvýšenou nosností. Sestava ventilátorů je připevněna k vaně konvektoru pomocí magnetů nebo suchých zipů v případě nerezového provedení. Tento systém umožňuje vyjmout ventilátory z konvektoru během montáže, tak aby nedošlo k jejich poškození nebo znečištění apod. Podlahový konvektor musí být pevně zabetonovaný. Stavěcí šrouby slouží k horizontálnímu vyrovnání vany konvektoru. Před zabetonováním musí být konvektor zafixován do podlahy pomocí kotvících šroubů, které zabrání vertikálnímu posunu konvektoru při následném zalití betonem. Při zalévání betonem je možné rovněž konvektor svisle zatížit. Konvektor je třeba při betonování rozepřít, aby nedošlo ke zborcení vany. Doporučujeme provést fixaci a zvukovou izolaci tak, že se konvektor podél boku i pode dnem zalije řídkým betonem nebo volný prostor alespoň vypěnit vhodným materiálem. Optimální zvukové odhlučnění se docílí přímým zalitím konvektoru do betonu. Při instalaci konvektoru s ventilátorem do volného prostoru může docházet ke zvýšené hlučnosti, proto doporučujeme objednat vanu s akusticky absorpčním materiálem. Montáž do zdvojených podlah je popsána dále. Všechny konvektory s nerezovou vanou a všechny typy PKIOC a PKWOC mají standardně zabudovaný odtok kondenzátu nebo vody. Při montáži nezapomeňte propojit trubičku na dně konvektoru s potrubím se zajištěným spádem pro odvod odpadní vody nebo kondenzátu. Odtok doporučujeme vybavit sifonem proti zápachu. Řez správného zabudování konvektoru Hloubka 7.5, 9 a 11 cm Poznámka: tepelná izolace není součástí dodávky pro tělesa hloubky 7.5 cm A = 44 mm pro tělesa hloubky 9 a 11 cm A = 50 mm bez rámečku 24

25 informace pro montáž konvektorů OPTIMIZED CONVECTION Možnosti zabudování konvektorů dle typu podlahy a) Montáž zabetonováním Nejčastější varianta montáže - v podlaze je připraven stavební otvor pro umístění konvektoru nebo je konvektor přímo zalit betonem. Montážní postup je blíže popsán v kapitole Montáž konvektoru - stavební část. Vanu konvektoru je třeba při betonování rozepřít, aby nedošlo k podélnému prohnutí. (Je vhodné též konvektor podél výměníku, na boku vnější strany vany, tepelně zaizolovat, aby nedocházelo k tepelným ztrátám do podlahy. b) Montáž do nízké zdvojené podlahy V tomto případě, je nutné konvektor zafixovat k hrubé podlaze pomocí kotvících šroubů a pomocí stavěcích šroubů horizontálně konvektor horizontálně vyrovnat. S ohledem na volný prostor pod podlahou okolo konvektoru doporučujeme k potlačení hlučnosti vanu konvektoru vybavit akusticky absorpčním materiálem viz Volitelné příslušenství. Tato konstrukce je vhodná pro zatížení v běžném způsobu užívání. c) Montáž do vysoké zdvojené podlahy Jde o individuální řešení pro každý projekt. Montážní postup je shodný s va-riantou B, pouze místo kotvících šroubů se použije ocelový nosník, který podpírá konvektor po celé šířce. S ohledem na volný prostor pod podlahou okolo konvektoru doporučujeme k potlačení hlučnosti vanu konvektoru vybavit akusticky absorpčním materiálem viz Volitelné příslušenství. Technické provedení je dohodnuto na základě požadavků zákazníka. Příklady přepočtu na odlišný teplotní rozdíl t = (tw1 + tw2) / 2 ti Kde: tw1 je vstupní teplota vody ( C) tw2 je výstupní teplota vody ( C) ti je teplota vzduchu ( C) t je ochlazení vody (K) Součinitel odporu platí pro obě přípojky 1/2 Příklady přepočtu tepelného výkonu na odlišný teplotní rozdíl: Zadáno: konvektor PKOC 200 / 11 / 42 Výpočtový provozní stav: 75/65/20 C Qn = 4074 W (II. stupeň otáček) máme přepočítat na teplotní rozdíl t = 40 K Q = Qn x koeficient kt = 4074 x 0,777 = 3165 W Koeficient kt naleznete v tabulce opravných součinitelů u konkrétního tělesa. sk 25

26 Licon informace pro montáž konvektorů Popis elektroregulace konvektorů POPIS ELEKTRICKÉ REGULACE PKOC, PKIOC, PKWOC (dále označené jako fan-coils) Standardní regulace: Regulace je určena pro řízení topného nebo chladicího výkonu konvektorů s ofukovacími ventilátory. Konvektory mají standardní výzbroj: Sestavu ventilátorů s unikátním diskovým synchronním motorem s permanentními magnety. Ten se vyznačuje především velmi nízkou spotřebou el. energie - v celém rozsahu otáček příkon motoru nepřesáhne 7,5 W a má velmi tichý provoz. Box regulace (MBox1) s připojovací svorkovnicí, usměrňovačem a odrušovacím filtrem. Teplotní čidlo výměníku. Volitelné příslušenství: Zdroj stejnosměrného napětí dle celkového příkonu řízených fan-coilů. V nabídce jsou 3 velikosti 60 W, 100 W, 150 W. Zdroje jsou dodávány samostatně k zabudování do elektrorozvaděče, nebo v plastové krabici. Modul galvanického oddělení řídicích signálů, kterým jsou řízeny otáčky ventilátoru. Modul umožňuje volbu a optimalizaci jednotlivých stupňů otáček. Termostaty Siemens. Ventily, termopohon 12 V DC Výkon se řídí zapínáním / vypínáním ventilu pracovního média, pokud je použit, a zapínáním / vypínáním ofukovacího ventilátoru, přičemž lze volit tři rychlosti ventilátoru. Při použití termostatu Siemens RDG100T jsou otáčky řízeny automaticky. Rychlosti ventilátoru ve všech třech rychlostních stupních lze plynule nastavit. Otáčky ventilátoru jsou dány velikostí napěťového řídícího signálu CNTRL z modulu galvanického oddělení signálu. Ventilátory mohou být blokovány blokovány teplotním spínačem (TS1) se spínací teplotou cca 35 C. U fan-coilů s dochlazujícím účinkem je třeba použít ještě jeden teplotní spínač (TS2), zapojený paralelně k teplotnímu spínači, pro chladící médium, které zapíná při teplotě pod 13 C. Regulace využívá pro řízení teploty a otáček termostaty Siemens RAB10, RDF 210/IR nebo RDG 100T. Kontaktní pole těchto termostatů (TS1) je spojeno se síťovým napětím, proto je třeba použít modul galvanického oddělení signálů (galvanické oddělení signálu je realizováno pomocí optočlenů). Termostat zapíná stejnosměrný spínaný napájecí zdroj s výstupním napětím cca 13,5 V. Po zapnutí zdroje se začnou otevírat ventily topného média (pokud jsou použity). Dále termostat prostřednictvím modulu galvanického oddělení vytváří řídící napěťový signál CNTRL. Řídící napěťový signál je tříhladinový, přičemž každou rychlostní hladinu lze plynule nastavit. Pro řízení konvektorů lze použít též výstupní členy nadřazeného řídícího systému BMS (Building Managing System). Jeden reléový výstup BMS řídí otvírání/zavírání ventilu, druhý spojitý výstup 0-10 V pak řídí otáčky. Standardní regulace umožňuje použití termopohonu, který zavírá nebo otevírá ventil topného média. Funkce je nastavena tak, že při potřebě topit tj. po zapnutí termostatu, se zapne napájecí zdroj. Napětím ze zdroje jsou přímo napájeny termopohony ventilu pro řízení vstupu topného média do fan-coilu. Pokud není tepelný výkon bez ventilátoru dostačující, lze přepínačem zvolit požadované otáčky ventilátoru (I. II. III.). Dále je připravována tzv. komfortní regulace, která je plně řízena řídícím signálem CNTRL (0 až 10 V). Modul řídící jednotky konvektoru na základě řídícího signálu CNTRL ovládá ventily topného a chladicího média (lze použít dvouokruhový systém), a přesně řídí otáčky ventilátorů. Pracovní diagram popisuje chování konvektoru v závislosti na velikosti řídícího napěťového signálu. Pracovní diagram lze po dohodě upravit podle konkrétních požadavků zákazníka. K řídící jednotce regulace však lze připojit také prakticky libovolný termostat s bezpotenciálovým kontaktem, okenní spínač, externí teplotní čidlo nebo výstupní napěťový signál z nadřazeného řídícího systému (BMS). Řídící jednotka regulace pak přednostně pracuje podle signálu z termostatu nebo BMS, případně doplňkově vyhodnocuje údaj externího teplotního čidla a okenního kontaktu. Také pracovní algoritmus řídící jednotky lze po dohodě upravit podle požadavku zákazníka. Předpokládané uvedení na trh v první polovině roku Pro více informací sledujte Montáž je nutné provádět dle platných norem a bezpečnostních předpisů! Výrobce neodpovídá za závady a škody způsobené neodbornou montáží. 26

27 informace pro montáž konvektorů OPTIMIZED CONVECTION Kombinační možnosti elektroregulace VOLITELNÉ PŘÍSLUŠENSTVÍ SIEMENS RAB 10 SIEMENS RDF 210/IR, SIEMENS RDG 100T, DÁLKOVÉ OVLÁDÁNÍ DÁLKOVÉ OVLÁDÁNÍ poznámka: skica je shodná pro všechny výše uvedené typy termostatů * typ a průřez vodiče 4 x 1,5 * 2 x 1,5 * stejnosměrný spínaný zdroj 60, 100, 150 W STANDARDNÍ DODÁVKA modul galvanického odělení signálu 4 x 1,5 * PKOC 2 x 1,5 * průřez vodiče závisí na vzdálenosti zdroje od konvektoru - viz úbytek napětí str. 32 PKWOC VOLITELNÉ PŘÍSLUŠENSTVÍ termopohon 12 V DC uzavírací šroubení přímé uzavírací šroubení rohové termostatická hlavice s kapilárou ventil přímý ventil rohový 27

28 Licon informace pro montáž konvektorů Schéma zapojení konvektorů ve variantě bez ventilů topného média, lze použít pro termostaty Siemens RAB10, RDF210/IR i RDG100T. Termostat Siemens RAB10 * * Místo termostatu RAB10 lze použít termostat RDF210/IR nebo RDG100T. (Svorka Y je ozna čena Y11 u RDF210/IR resp. Y1 až Y4 u RDG100T.) SR1 SR SR2 III. III. Stejnosm ěrný spínaný zdroj SP-75W II. I. 0 II. I. 0 Topi Chladi CYKY 6x1,5 230Vac L N 13,5Vac 0V +U LD3 T3 N3 GLVODD LD2 T2 N2 LD1 T1 N1 Modul galvanického odd ělení signál ů a volby otá ček CYKY 4x1,5 (Lze též CYKY 5x1,5; pokud bude použit zelený/žlutý vodi č pro pospojování - GND/PE) Teplotní spína č Teplotní spína č Teplotní spína č MBOX (USMFIL) RGL DRV MBOX (USMFIL) RGL DRV MBOX (USMFIL) RGL DRV Moderní výroba 28

29 informace pro montáž konvektorů OPTIMIZED CONVECTION Schéma zapojení konvektorů ve variantě s ventily topného média, lze použít pro termostaty Siemens RAB10, RDF210/IR, RDG100T. Kotel Kotel á spínací hodnota použitého teplotního spínače Teplotní spínač HOT MBOX (USMFIL) RGL DRV á spínací hodnota použitého teplotního spínače ího ší než jmenovitá spínací žitého teplotního spínače Teplotní spínač COLD Teplotní spínač HOT MBOX (USMFIL) RGL DRV sk 29

30 Licon informace pro montáž konvektorů Regulační prvky elektroregulace SIEMENS RAB 10 obj. kód: prostorový termostat s přepínačem otáček - přepínání topení a chlazení - ruční přepínání rychlosti ventilátoru - napětí 24 až 250 V AC - proud 0,2 až 6 (2) A - rozsah nastavení teploty 8 až 30 C - krytí IP 30 - rozměry Š x V x H (mm) - 96,4 x 113,1 x 42,8 SIEMENS RDF 210/IR obj. kód: SIEMENS RDG 100T obj. kód: prostorový termostat s displejem a týdenním programem pro dvoutrubkový fan-coil - automatické přepínání topení/chlazení - ruční nebo automatické 3 stupňové řízení otáček ventilátorů - provozní napětí AC 230 V,proudová zatížitelnost max. 4 (2) A - rozsah nastavení žádané teploty 5-40 C - spínací hystereze nastavitelné v rozsahu 0,5 až 4K - možnost připojení odděleného čidla např. pro aplikace ve vlhkém prostředí - možnost ovládání regulačního ventilu pomocí termopohonu - možnost ovládání pomocí infračerveného dálkového ovládání - krytí IP 30 - rozměry Š x V x H (mm) x 120 x 30 - prostorový termostat s displejem a týdenním programem pro dvou/čtyřtrubkové fan-coil - automatické přepínání topení/chlazení - ruční nebo automatické 3 stupňové řízení otáček ventilátorů - provozní napětí AC 230 V, proudová zatížitelnost max. 5 (4) A - rozsah nastavení žádané teploty 5-40 C - spínací hystereze nastavitelné v rozsahu 0,5 až 6K - možnost připojení odděleného čidla např. pro aplikace ve vlhkém prostředí - možnost ovládání pomocí infračerveného dálkového ovládání - široké příslušenství, moderní design - krytí IP 30 - rozměry Š x V x H (mm) - 93 x 128 x 30 DÁLKOVÉ OVLÁDÁNÍ pro RDF 210/IR a RDG 100T obj. kód: Infračervené dálkové ovládání - volba druhu provozu - nastavení teploty - volba rychlosti ventilátoru - kompatibilní pro použití s termostaty RDF 210, RDG 100T - napájení 2 x 1,5 V typ AAA - krytí IP 30 - rozměry Š x V x H (mm) - 42 x 106 x 18 - spínaný zdroj stejnosměrného napětí - bezhlučný provoz, vysoká účinnost - dodáván samostatně k montáži do rozvaděče, nebo v plastové krabici viz str krytí IP 20 ZDROJ STEJNOSMĚRNÉHO NAPĚTÍ 60, 100 nebo 150 W velikost zdroje: 60 W 100 W 150 W vstupní napájecí napětí: 230 V AC/1 A 230 V AC/1,5 A 230 V AC/1,6 A výstupní napětí: 15 V DC/4 A 15 V DC/6,7 A 13,5 V DC/11,2 A rozměry Š x V x H (mm): 97 x 152 x x 197 x x 192 x 50 obj. kód:

31 informace pro montáž konvektorů OPTIMIZED CONVECTION - slouží k zabudování zdroje stejnosměrného napětí - nerezové víko s otvory pro chlazení - rozměry (Š x V x H): 205 x 255 x 70 mm MONTÁŽNÍ KRABICE obj. kód: MODUL GALVANICKÉHO ODDĚLENÍ SIGNÁLŮ A VOLBY OTÁČEK obj. kód: vstupní napětí: 230 V / 50 Hz - výstupní signál: 0 až 10 V / 1 kω - galvanicky odděleno 4 kvac - optočleny - elektrické krytí: IP00 - provozní teplota okolního prostředí: 0 až 40 C - rozměry (Š x V x H): 52 x 23 x 40 mm Prvky pro ovládání topného (chladicího) média TERMOPOHON obj. kód: napájecí napětí: 12 V DC/150 m A/1,8 W - bez proudu OTEVŘENO - elektrické krytí: IP 54 - připojovací kabel 2 x 0,75 mm 2, délka 1 m - zavírací otevírací doba < 3 min. TREMOSTATICKÁ HLAVICE KAPALINOVÁ S KAPILÁROU obj. kód: PŘÍMÝ obj. kód: ROHOVÝ obj. kód: rozsah regulace +6,5 až +28 C - montáž ovládací hlavice do stěny - délka kapiláry 5 m - hystereze: < = 0,6 C - přímý nebo rohový (dle objednávky) - s přednastavením hodnoty Kv - rozměr 1/2 G - připojovací rozměr hlavice M 30 x 1,5 - materiál niklovaná mosaz - maximální provozní tlak PN 10 - maximální provozní teplota 90 C Stupeň přednastavení Kv ( t = 2K) 0,10 0,20 0,30 0,40 0,50 0,60 Kvs 0,10 0,20 0,30 0,40 0,57 0,80 TERMOSTATICKÝ VENTIL Kv Kvs t = 2K průtokový součinitel (m 3 /h) maximální průtok (m 3 /h) pásmo proporcionality ventilu (K) PŘÍMÉ obj. kód: ROHOVÉ obj. kód: REGULAČNÍ ŠROUBENÍ - přímý nebo rohový (dle objednávky) - rozměr 1/2 G - materiál niklovaná mosaz Kv Ú.O. Stupeň přednastavení otáčky 1 1/4 1 1/2 1 3/ / /2 4 Ú.O. Kv 0,14 0,20 0,31 0,43 0,60 0,79 1,00 1,20 1,35 průtokový součinitel (m 3 /h) úplné otevření sk 31

32 Licon informace pro montáž konvektorů Příklad výpočtu návrhu výkonu zdroje stejnosměrného napětí U regulace je nutné správně vypočítat elektrický příkon těles Licon PKOC, PKIOC, PKWOC pro správnou volbu velikosti stejnosměrného zdroje. Výpočet celkového příkonu těles se provádí tak, že se sečte příkon všech podlahových konvektorů fan-coil, které budou ovládány přes jeden termostat. Součet jejich příkonů dá celkovou velikost příkonu. 280 Úbytek napětí Dle projektu máme naprojektovány fan-coily těchto typů: 2 ks PKOC 160/9/28 - v tabulce najdeme příkon 7,5 W 2 ks PKOC 280/9/28 - v tabulce najdeme příkon 15 W Celkový příkon: 7,5 + 7, = 45 W Volíme zdroj o velikosti 60 W. 1,7 0 17,7 25,3 31,7 41,8 0 27,9 35,5 41,9 15 / 13,5 3 Vyp Při instalaci je nutné počítat s úbytkem napětí od zdroje stejnosměrného napětí k fan-coilům, pro snažší zjištění hodnoty úbytku napětí slouží níže uvedená tabulka: Vzdálenost zdroje a spotřebiče 5 m 10 m 15 m 20 m 25 m Proud (A) 0,5 1 1,5 2 0,5 1 1,5 2 0,5 1 1,5 2 0,5 1 1,5 2 0,5 1 1,5 2 Úbytky na vedení (V) Průřez 0,35 mm 2 0,240 0,479 0,719 0,959 0,479 0,959 1,438 1,918 0,719 1,438 2,157 2,877 0,959 1,918 2,877 3,835 1,199 2,397 3,596 4,794 Průřez 0,50 mm 2 0,168 0,336 0,503 0,671 0,336 0,671 1,007 1,342 0,503 1,007 1,510 2,014 0,671 1,342 2,014 2,685 0,839 1,678 2,517 3,356 Průřez 0,75 mm 2 0,112 0,224 0,336 0,477 0,224 0,447 0,671 0,895 0,336 0,671 1,007 1,342 0,447 0,895 1,342 1,790 0,559 1,119 1,678 2,237 Průřez 1 mm 2 0,084 0,168 0,252 0,336 0,168 0,336 0,503 0,671 0,252 0,503 0,755 1,007 0,336 0,671 1,007 1,342 0,420 0,839 1,259 1,678 Průřez 1,50 mm 2 0,056 0,112 0,168 0,224 0,112 0,224 0,336 0,447 0,168 0,336 0,503 0,671 0,224 0,447 0,671 0,895 0,280 0,559 0,839 1,119 Průřez 2,00 mm 2 0,042 0,084 0,126 0,168 0,084 0,168 0,252 0,336 0,126 0,252 0,378 0,503 0,168 0,336 0,503 0,671 0,210 0,420 0,629 0,839 Průřez 2,50 mm 2 0,034 0,067 0,101 0,134 0,067 0,134 0,201 0,268 0,101 0,201 0,302 0,403 0,134 0,268 0,403 0,537 0,168 0,336 0,503 0,671 Průřez 4,00 mm 2 0,021 0,042 0,063 0,084 0,042 0,084 0,126 0,168 0,063 0,126 0,189 0,252 0,084 0,168 0,252 0,336 0,105 0,210 0,315 0,420 Pro výpočet úbytku je použit standardní vzoreček du = R*I du = úbytek napětí R = odpor vodiče (přičemž je třeba brát v úvahu, že vodič má dvojnásobnou délku než je vzdálenost mezi zdrojem a spotřebičem) I = proud protékající vodičem Odpor vodiče je dán vzorečkem R = ró*l/s ró = měrný odpor mědi 0,01678 [Ohm*mm 2 /m] L = délka vodiče [m] (přičemž L=2*d kde d je vzdálenost zdroje a spotřebiče) S = průřez vodiče [mm 2 ] Hmotnosti a vodní objemy Podlahové konvektory PKOC Typ 7/28 9/28 11/28 11/42 kg/1bm l/1bm 0,47 0,47 0,47 0,70 Podlahové konvektory PKIOC Typ 13/28 kg/1bm 18 l/1bm 1 Podlahové konvektory PKWOC Typ 13/34 kg/1bm 22 l/1bm 1,46 Podlahové mřížky PM NEREZ DŘEVO HLINÍK Šířka Šířka Šířka kg/1bm 4 5 7,5 8,5 11 kg/1bm 1,5 1,8 2 2,5 3 kg/1bm 2 2,5 3 3,5 4 32

33 informace pro montáž konvektorů OPTIMIZED CONVECTION Tlakové ztráty konvektorů OC pro PKOC hloubky 7, 9 a 11 cm, šířky 28 cm OR-J2 Tlakové ztráty L=100 L=200 L=300 pro PKOC šířka 42 cm OR-J3 Tlakové ztráty L=100 L=200 L= Tlakové ztráty p(pa) Tlakové ztráty p(pa) Hmotnostníprůtok vody q M (kg/h) Hmotnostníprůtok vody q M (kg/h) pro PKIOC PKIOC Tlakové ztráty pro PKWOC PKWOC Tlakové ztráty L=120 L=200 L=300 L=120 L=200 L= Tlakové ztráty p(pa) Tlakové ztráty p(pa) Hmotnostníprůtok vody q M (kg/h) Hmotnostníprůtok vody q M (kg/h) Provozní podmínky konvektorů Maximální provozní tlak 1,2 MPa. Maximální pracovní teplota 110 C. sk 33

34 Licon Licon informace pro montáž Výrobní konvektorů řady Výrobní řada PKOC hloubka - 7,5 cm šířka - 28 cm délka 80 cm 120 cm 160 cm 200 cm 240 cm 280 cm max. příkon / max. napětí 7 W / 13,5 V DC 7 W / 13,5 V DC 7 W / 13,5 V DC 14 W / 13,5 V DC 14 W / 13,5 V DC 14 W / 13,5 V DC Výrobní řada PKOC hloubka - 9,11 cm šířka - 28 cm délka 80 cm 120 cm 160 cm max. příkon / max. napětí 7,5 W / 13,5 V DC 7,5 W / 13,5 V DC 7,5 W / 13,5 V DC 200 cm 15 W / 13,5 V DC 240 cm 15 W / 13,5 V DC 280 cm 15 W / 13,5 V DC Výrobní řada PKOC hloubka - 11 cm šířka - 42 cm délka 80 cm 120 cm max. příkon / max. napětí 7,5 W / 13,5 V DC 7,5 W / 13,5 V DC 160 cm 7,5 W / 13,5 V DC 200 cm 15 W / 13,5 V DC 240 cm 15 W / 13,5 V DC 280 cm 15 W / 13,5 V DC Výrobní řada PKIOC hloubka - 13 cm šířka - 28 cm Výrobní řada PKWOC hloubka - 13 cm šířka - 34 cm délka 120 cm 200 cm 300 cm max. příkon / max. napětí 7,5 W / 13,5 V DC 15 W / 13,5 V DC 15 W / 13,5 V DC 34

35 hlučnost Licon OPTIMIZED CONVECTION LICON vnímá snížení hlučnosti konvektorů s ventilátorem jako jednu z hlavních priorit při návrhu a vývoji nových výrobků. Ve výrobní řadě OC se nám podařilo implantovat celou řadu protihlukových opatření a díky tomu, došlo k výraznému snížení hlučnosti, proti starším typům s označením PKVT, a to minimálně o 23 % v závislosti na typu a délce. Vysvětlení základních pojmů: Akustika Zdroje hluku uvádějí vzduch do vibrací, při nichž se střídavě zhušťuje a rozpíná. Tyto změny tlaku překrývají existující tlak vzduchu a ve formě sinusovitého vlnění se dále šíří vzduchem. Jestliže se tyto kolísavé změny tlaku dostanou do lidského ucha, ušní bubínek tlakové vlnění vzduchu převede na mechanické vibrace. Začíná proces slyšení, člověk je schopen vnímat pouze změny v rozsahu minimálně 3 db. Lidské ucho nyní vnímá jen zvuk ve vzduchu, přitom jsou rozhodující dvě veličiny: a. akustický tlak b. kmitočet Akustický tlak Akustický tlak je změna tlaku ve vzduchu generovaná zdrojem hluku. Tato kolísání tlaku se měří v N/m 2 a označují se p. Akustický tlak představuje míru hlasitosti. Závisí na vzdálenosti mezi zdrojem zvuku a místem měření i na vlastnostech prostoru. Akustický výkon Energie přeměňovaná konstrukčním dílem (zdrojem zvuku) ve zvuk se označuje jako akustický výkon. Tento akustický výkon se do vzduchu přivádí ve formě kolísání tlaku. Akustický výkon není přímo měřitelnou veličinou. Určuje se tak, že se akustický tlak plochou tvaru polokoule nebo koule integruje okolo zdroje zvuku. Akustický tlak je na základě toho veličinou nezávislou na prostoru ani na vzdálenosti Používá se pro všechny další výpočty. LICON na vyžádání poskytne hodnoty akustického výkonu ke svým výrobkům řady OC. Ačkoli úroveň akustického tlaku i úroveň akustického výkon mají stejné označení (db), jedná se fyzikálně o odlišné věci. Úroveň akustického výkonu je zvuk generovaný na zdroji zvuku (energie přiváděná do prostoru), úroveň akustického tlaku je zvuk registrovaný v určité vzdálenosti od zdroje zvuku. Na základě toho je také zpravidla úroveň akustického výkonu vyšší než úroveň akustického tlaku. Posouzení kmitočtu Stejnou úroveň akustického tlaku člověk vnímá při odlišných kmitočtech rovněž rozdílně. Tím je úroveň akustického tlaku při nízkých kmitočtech zpravidla vnímána jako tišší a méně rušivá než u vyšších kmitočtů. Aby bylo možné přihlédnout k tomuto subjektivnímu vnímání, přizpůsobují se objektivní naměřené úrovně akustického tlaku vnímání hlasitosti. Hovoří se o posouzení úrovně akustického tlaku. Toto posouzení se provádí tak, že u kmitočtů, které člověk vnímá méně, se od naměřené úrovně akustického tlaku určitá hodnota odečítá, zatímco v jiných kmitočtových pásmech se určitá hodnota přičítá. Při něm se získává vypovídající údaj ve formě jednočíselné hodnoty označované jako úroveň akustického tlaku posuzovaná metodou A resp. úroveň akustického tlaku posuzovaná metodou A. Jednotka se nazývá db (A). Licon ve svých materiálech udává dvě hodnoty hlučnosti: Akustický tlak ve volném poli na odrazové rovině ve vzdálenosti 1 m od zdroje lp (a) v db. Akustický tlak v uzavřeném prostoru při definované pohltivosti a=10m 2 lp (a) v db. Zde se jedná o hluk zařízení v uzavřené místnosti, který příliš nesouvisí s plochou místnosti, ale s tím jak je zařízena a vybavena pohltivými materiály (nábytek, koberce, závěsy apod.) Tato vlastnost se vyjadřuje tzv. celkovou ekvivalentní pohltivostí prostoru, která má rozměr v metrech čtverečních a představuje fiktivní pohltivou plochu o 100 % pohltivosti. Tato veličina se určuje z doby dozvuku místnosti podle Sabinova vztahu A = 0,16 V/T kde V je objem místnosti a T doba dozvuku. sk 35

36 Licon hlučnost Ze vztahu vyplývá čím kratší doba dozvuku tím větší bude pohltivost místnosti. Větší prázdné místnosti mají dobu dozvuku cca 1 až 3 sekundy. Normální obytné a zařízené místnosti mají obvykle dobu dozvuku 0,5 až 1 sekunda. To znamená, že při objemu cca 30 m 3 a době dozvuku 0,5 s vychází celková pohltivost místnosti právě asi 10 m 2. Takže hodnotu hluku zařízení při této pohltivosti lze považovat za ekvivalentní hodnotám hluku v běžných obytných místnostech. Hodnoty se mohou samozřejmě lišit a platí pouze přibližně. Obecně platí, že místnost, která není zařízená bude o několik decibelů hlučnější než místnost zabydlená, vybavená nábytkem apod. Grafické znázornění úrovně hlučnosti konvektorů OC Akustický tlak ve vzdálenosti1m od konvektoru s ventilátoremo Ø30mm. Pro konvektorytyp PKOC XX/7/28. Akustický tlak ve vzdálenosti1m od konvektorus ventilátoremo Ø 40mm. Pro konvektorytyp PKOC XX/9/28, XX/11/28, XX/11/42, PKIOC XX/13/28, PKWOC XX/13/ Stup 2.Stup 3.Stup 1.Stup 2.Stup 3.Stup Akustický tlak LpA (db) Akustický tlak LpA (db) Délka konvektoru (cm) Délka konvektoru (cm) Množství vzduchu na 1m ofukované délky výměníku (m 3 /h) průměr ventilátoru otáčky 1. stupeň otáčky 2. stupeň otáčky 3. stupeň 30 mm mm Vana s akusticky absopční fólií: Pro eventuelní další snížení hlučnosti je možné objednat vanu konvektoru opatřenou akusticky absorpční fólií. Fólie snižuje hlučnost o 1 až 3 db v závislosti na typu, délce a otáčkách konvektoru. Protihluková fólie Protihluková fólie - řez 36

37 RADIÁTORY PRO ŽIVOT všeobecné informace přehled vyráběných modelů Licon 37

38 Licon všeobecné informace Všeobecné informace o výrobcích LICON Konvektory jsou standardně vybaveny nízkopříkonovými třífázovými diskovými synchronními motory s permanentními magnety. Použití těchto motorů bylo podmíněno konstrukcí integrovaného elektronického řídícího obvodu. Jejich nasazení v konvektorech LICON je novinkou, která přináší zlepšení parametrů konvektorů, zejména snížení potřebného elektrického příkonu pro pohon ventilátorů, nižší hlučnost a širší možnosti řízení otáček motorů. Tradiční motory s rotorem nebo statorem skládaným z plechů, ať již střídavé nebo stejnosměrné, jsou výrazně hlučnější a mají podstatně vyšší spotřebu energie. Vlastní výroba kvalitních a výkonných výměníků tepla (měděná trubka, hliníkové lamely). Pro vytvoření neviditelného vjemu je možné objednat černě lakovaný výměník. Standardně dodávaná vana je z ocelového pozinkovaného plechu, který je černě lakován. Pro umístění ve vlhkých aplikacích je možné objednat vanu z korozně vysoce odolné nerezové oceli. Díky moderní technologii výroby je možné vyrábět atypické rozměry, úhlové i obloukové provedení konvektorů. Dodací lhůta je nejkratší možná, obvykle 5 až 10 pracovních dní. Díky jednoduché montáži ventilátorů je možné a doporučené v průběhu stavebních prací ventilátory demontovat z konvektoru a zpět je umístit až po dokončení všech stavebních prací. Zabrání se tak jejich možnému poškození během stavebních prací. Garance záručního i pozáručního servisu. 15 C 20 C 25 C 10 C Údržba VYŠŠÍ VÝKON MINIMÁLNÍ SPOTŘEBA ENERGIE TICHÝ CHOD UNIVERZÁLNÍ REGULACE OCHRANA ŽIVOTNÍHO PROSTŘEDÍ Konvektor je třeba udržovat v čistotě, zejména před zahájením topné sezony je třeba z konvektoru odstranit případné nečistoty a prach a zároveň doporučujeme též promazat ložiska ventilátorů pro správnou a dlouhodobou životnost. Kvalita Společnost Licon je držitelem certifikátu systému řízení jakosti dle ISO 9001:2008 od rakouské společnosti ÖQS. Výrobky jsou dále vyráběny a zkoušeny dle ČSN EN 442 a na výrobky je vystaven CE certifikát. Záruky Záruka na výrobek je poskytována na 2 roky. Na těsnost výměníku je poskytována záruka 10 let. Podrobnější popis záručních podmínek je ke stažení na v sekci download. Společnost Licon Heat, s. r. o., nenese odpovědnost za škody způsobené nesprávnou montáží ani za škody, které vznikají špatnou elektrickou nebo tepelně technickou instalací (např. kolísavé napětí nebo hydraulický tlak, který se podstatně odchyluje od normální hodnoty). Výroba 38

39 přehled dalšího vyráběného sortimentu Licon OPTIMIZED CONVECTION Licon OL/D Licon OL Licon OK Licon OK/C Licon OR Licon PK Podrobnější informace k výše uvedeným výrobkům najdete v katalogu výrobků 2009, nebo v nově připravovaném katalogu pro výrobky s přirozeným prouděním vzduchu (vydání v I.pololetí 2010). Veškeré informace samozřejmě naleznete na 39
