AX24 NS. Řídící jednotka 24V pro vrata a brány. Instalační a uživatelská příručka. Ref. Nr V1

Rozměr: px
Začít zobrazení ze stránky:

Download "AX24 NS. Řídící jednotka 24V pro vrata a brány. Instalační a uživatelská příručka. Ref. Nr. 1841032 V1"

Transkript

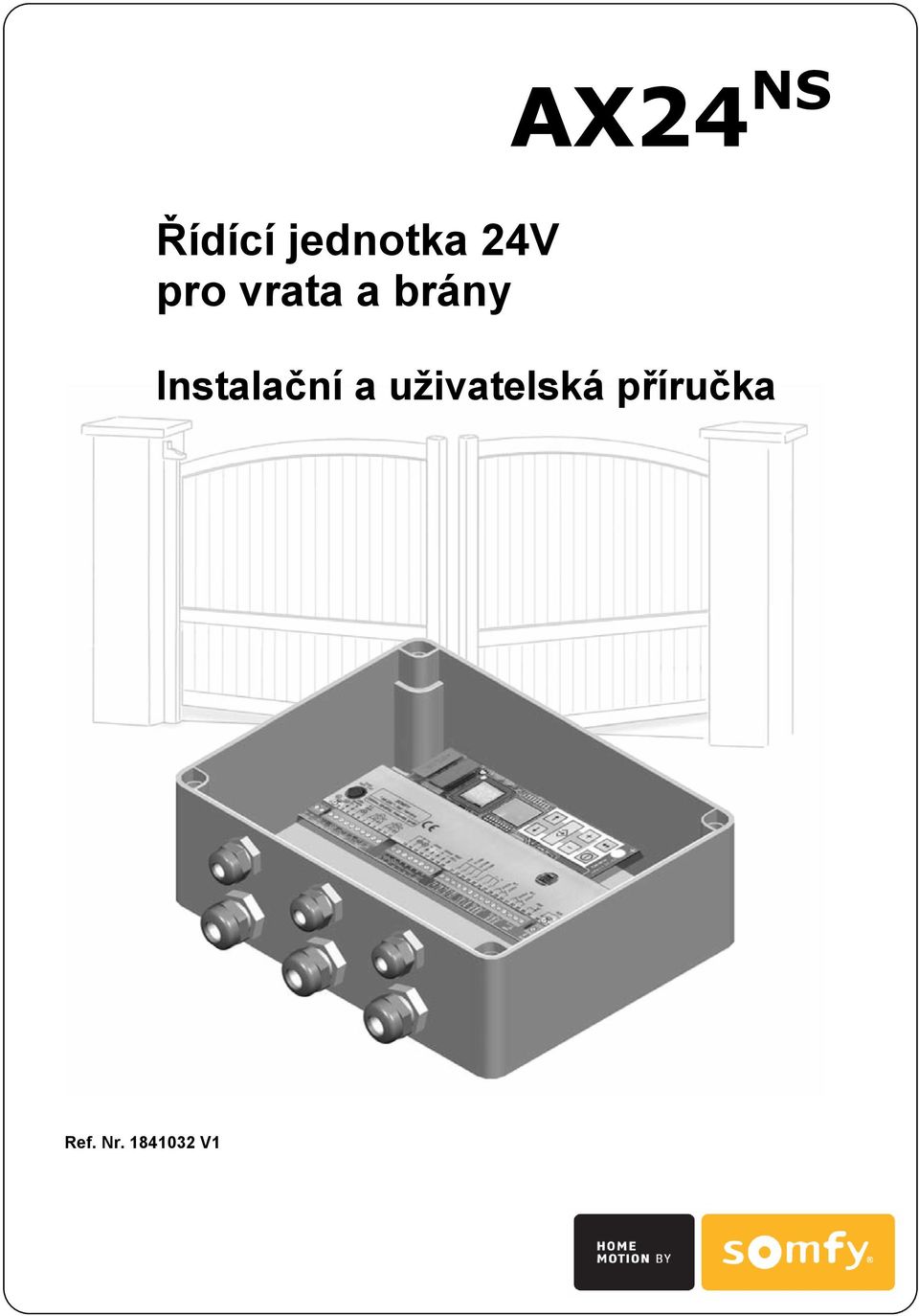

1 AX24 NS Řídící jednotka 24V pro vrata a brány Instalační a uživatelská příručka Ref. Nr V1

2 2

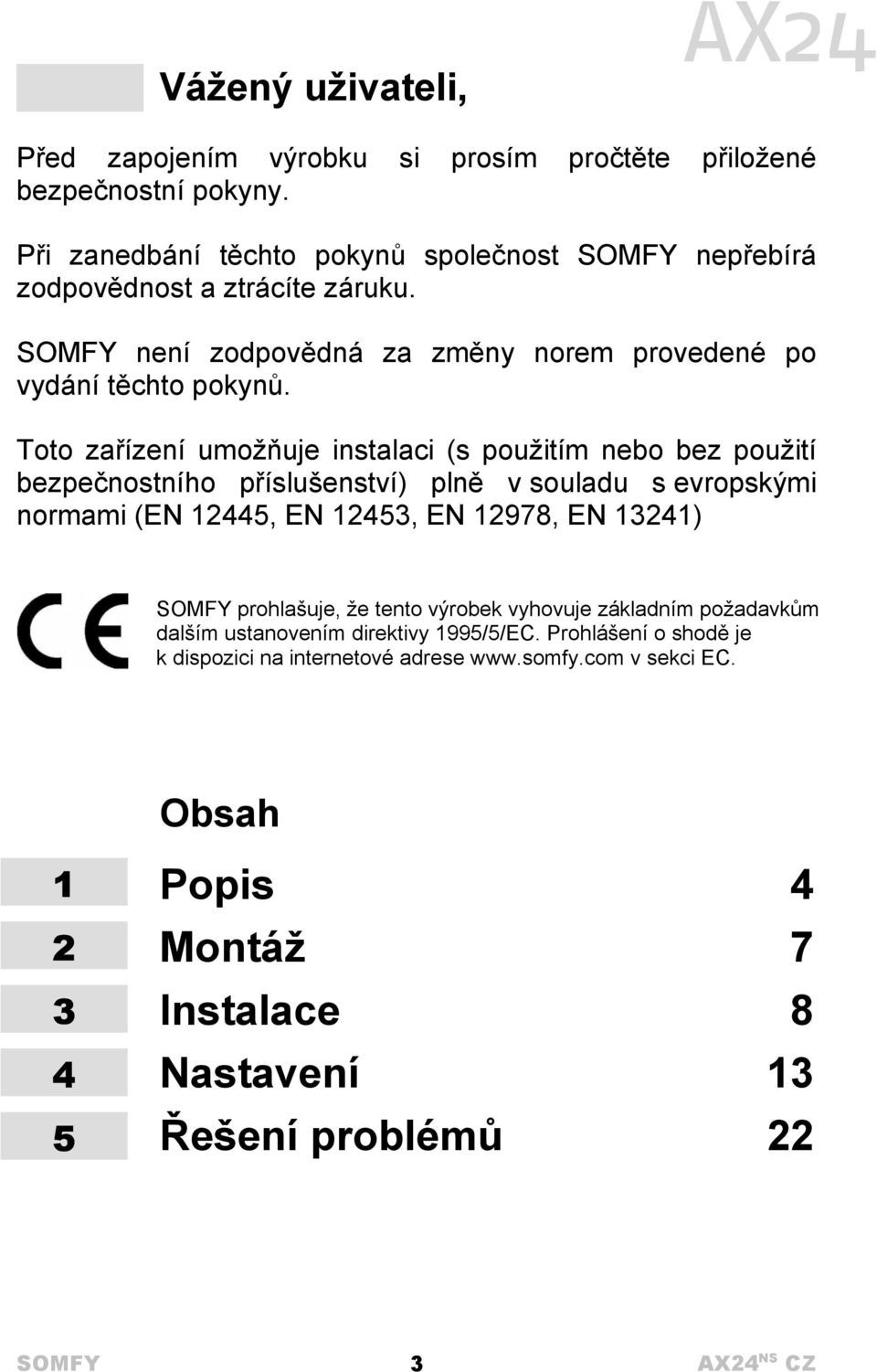

3 Vážený uživateli, Před zapojením výrobku si prosím pročtěte přiložené bezpečnostní pokyny. Při zanedbání těchto pokynů společnost nepřebírá zodpovědnost a ztrácíte záruku. není zodpovědná za změny norem provedené po vydání těchto pokynů. Toto zařízení umožňuje instalaci (s použitím nebo bez použití bezpečnostního příslušenství) plně v souladu s evropskými normami (EN 12445, EN 12453, EN 12978, EN 13241) prohlašuje, že tento výrobek vyhovuje základním požadavkům dalším ustanovením direktivy 1995/5/EC. Prohlášení o shodě je k dispozici na internetové adrese v sekci EC. Obsah Popis 4 Montáž 7 Instalace 8 Nastavení 13 Řešení problémů 22 3

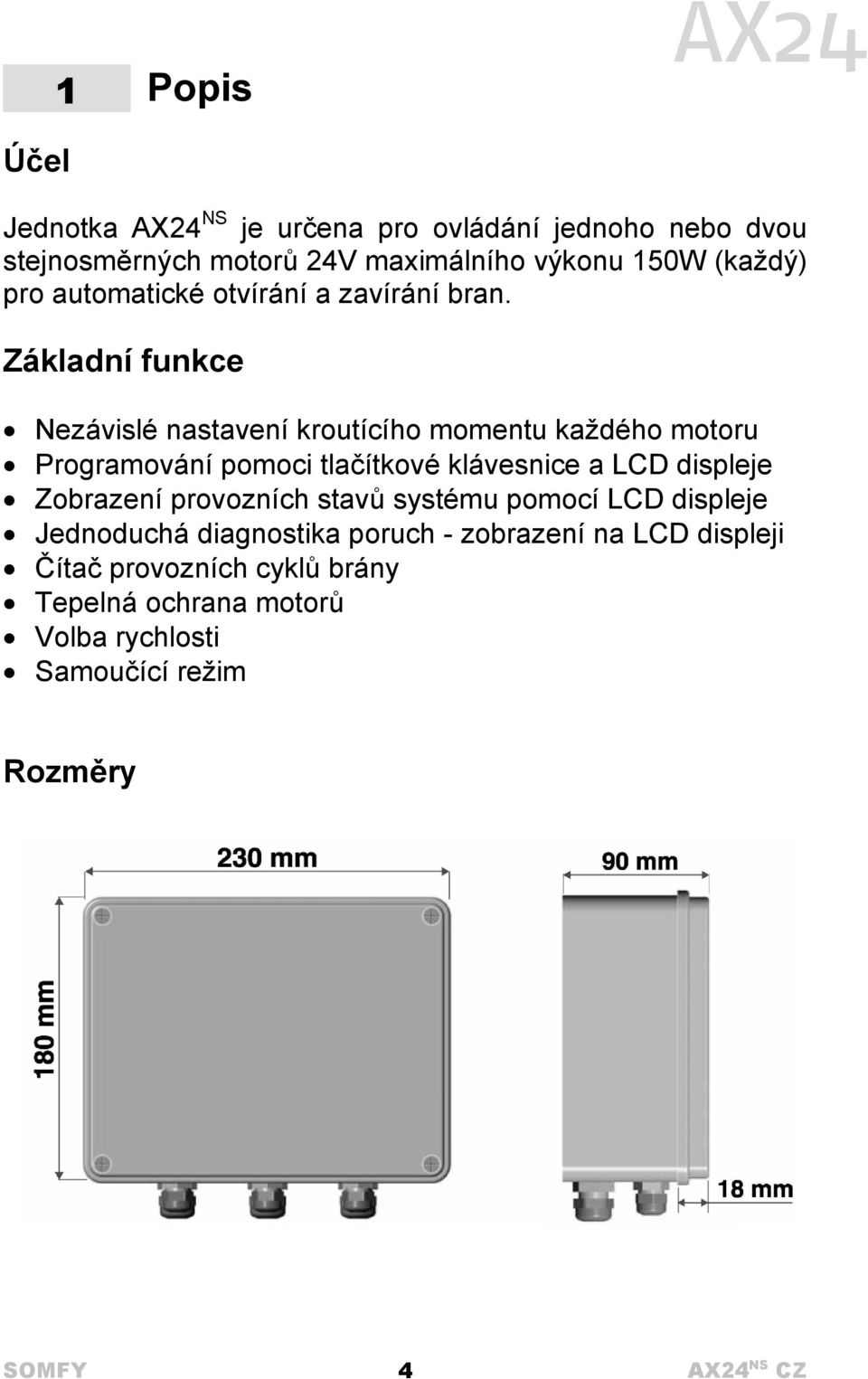

4 Účel 1 Popis Jednotka AX24 NS je určena pro ovládání jednoho nebo dvou stejnosměrných motorů 24V maximálního výkonu 150W (každý) pro automatické otvírání a zavírání bran. Základní funkce Nezávislé nastavení kroutícího momentu každého motoru Programování pomoci tlačítkové klávesnice a LCD displeje Zobrazení provozních stavů systému pomocí LCD displeje Jednoduchá diagnostika poruch - zobrazení na LCD displeji Čítač provozních cyklů brány Tepelná ochrana motorů Volba rychlosti Samoučící režim Rozměry 4

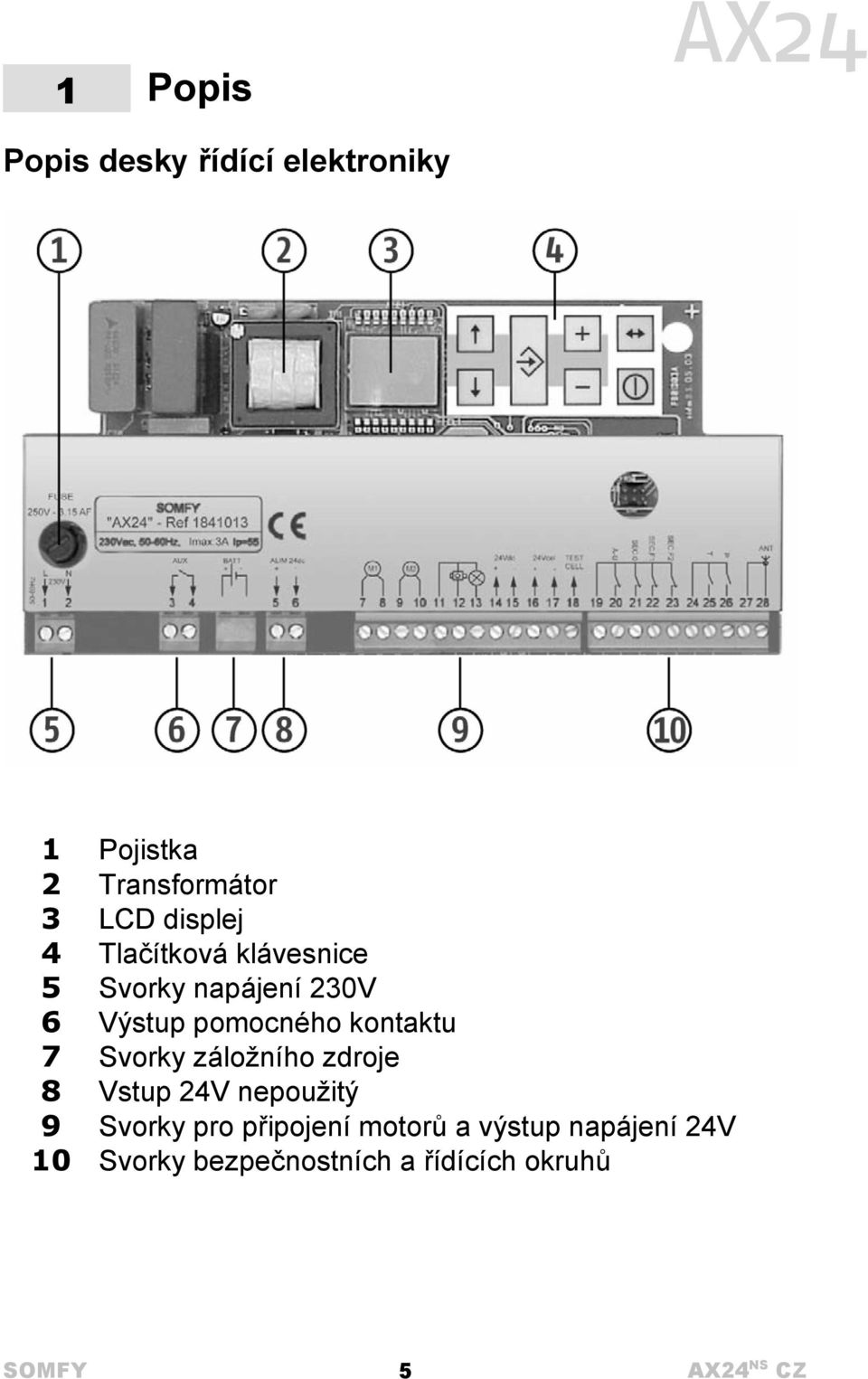

5 1 Popis Popis desky řídící elektroniky 1 Pojistka 2 Transformátor 3 LCD displej 4 Tlačítková klávesnice 5 Svorky napájení 230V 6 Výstup pomocného kontaktu 7 Svorky záložního zdroje 8 Vstup 24V nepoužitý 9 Svorky pro připojení motorů a výstup napájení 24V 10 Svorky bezpečnostních a řídících okruhů 5

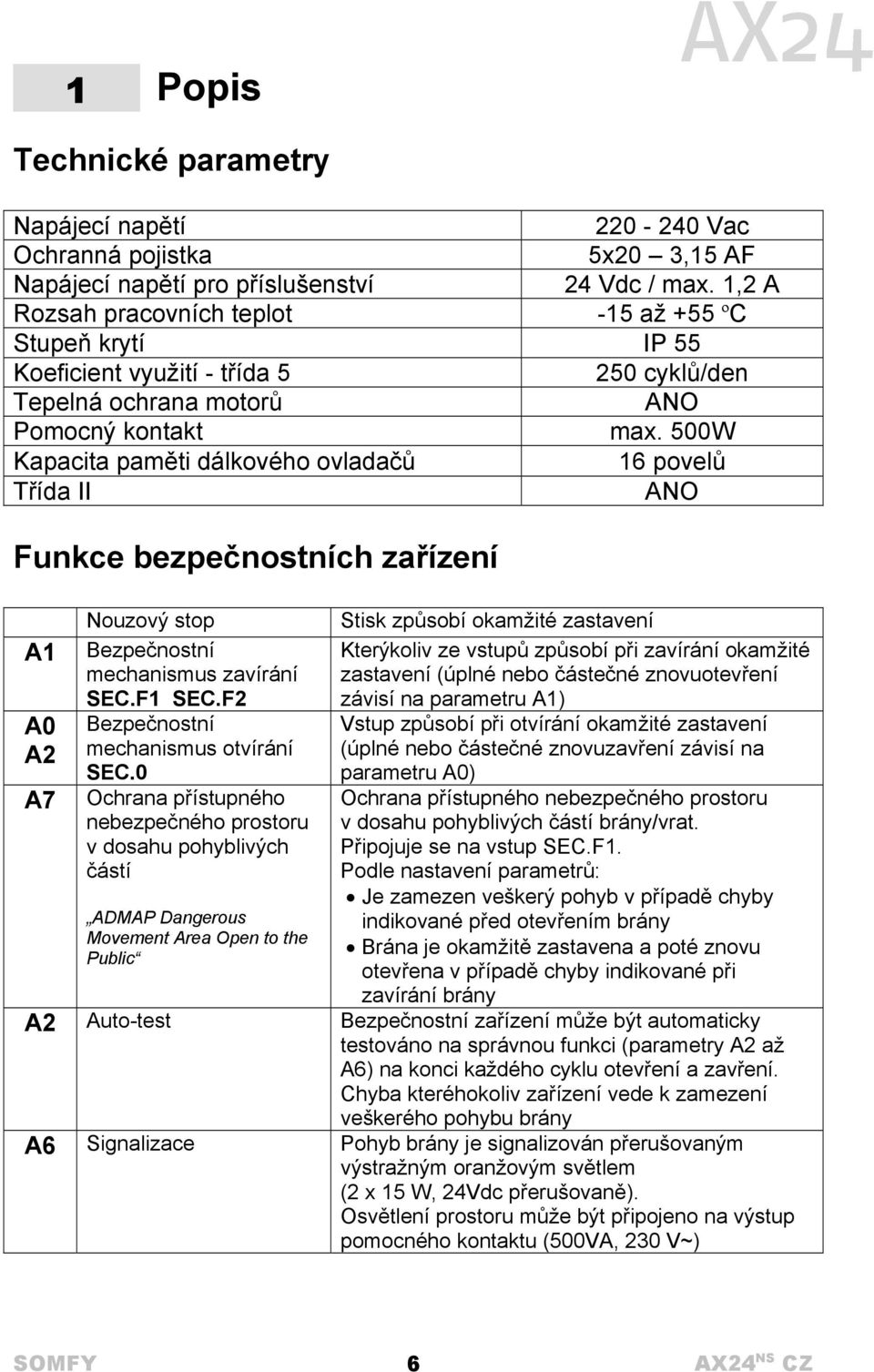

6 1 Popis Technické parametry Napájecí napětí Vac Ochranná pojistka 5x20 3,15 AF Napájecí napětí pro příslušenství 24 Vdc / max. 1,2 A Rozsah pracovních teplot -15 až +55 ºC Stupeň krytí IP 55 Koeficient využití - třída cyklů/den Tepelná ochrana motorů ANO Pomocný kontakt max. 500W Kapacita paměti dálkového ovladačů 16 povelů Třída II ANO Funkce bezpečnostních zařízení A1 A0 A2 A7 Nouzový stop Bezpečnostní mechanismus zavírání SEC.F1 SEC.F2 Bezpečnostní mechanismus otvírání SEC.0 Ochrana přístupného nebezpečného prostoru v dosahu pohyblivých částí ADMAP Dangerous Movement Area Open to the Public Stisk způsobí okamžité zastavení Kterýkoliv ze vstupů způsobí při zavírání okamžité zastavení (úplné nebo částečné znovuotevření závisí na parametru A1) Vstup způsobí při otvírání okamžité zastavení (úplné nebo částečné znovuzavření závisí na parametru A0) Ochrana přístupného nebezpečného prostoru v dosahu pohyblivých částí brány/vrat. Připojuje se na vstup SEC.F1. Podle nastavení parametrů: Je zamezen veškerý pohyb v případě chyby indikované před otevřením brány Brána je okamžitě zastavena a poté znovu otevřena v případě chyby indikované při zavírání brány A2 Auto-test Bezpečnostní zařízení může být automaticky testováno na správnou funkci (parametry A2 až A6) na konci každého cyklu otevření a zavření. Chyba kteréhokoliv zařízení vede k zamezení veškerého pohybu brány A6 Signalizace Pohyb brány je signalizován přerušovaným výstražným oranžovým světlem (2 x 15 W, 24Vdc přerušovaně). Osvětlení prostoru může být připojeno na výstup pomocného kontaktu (500VA, 230 V~) 6

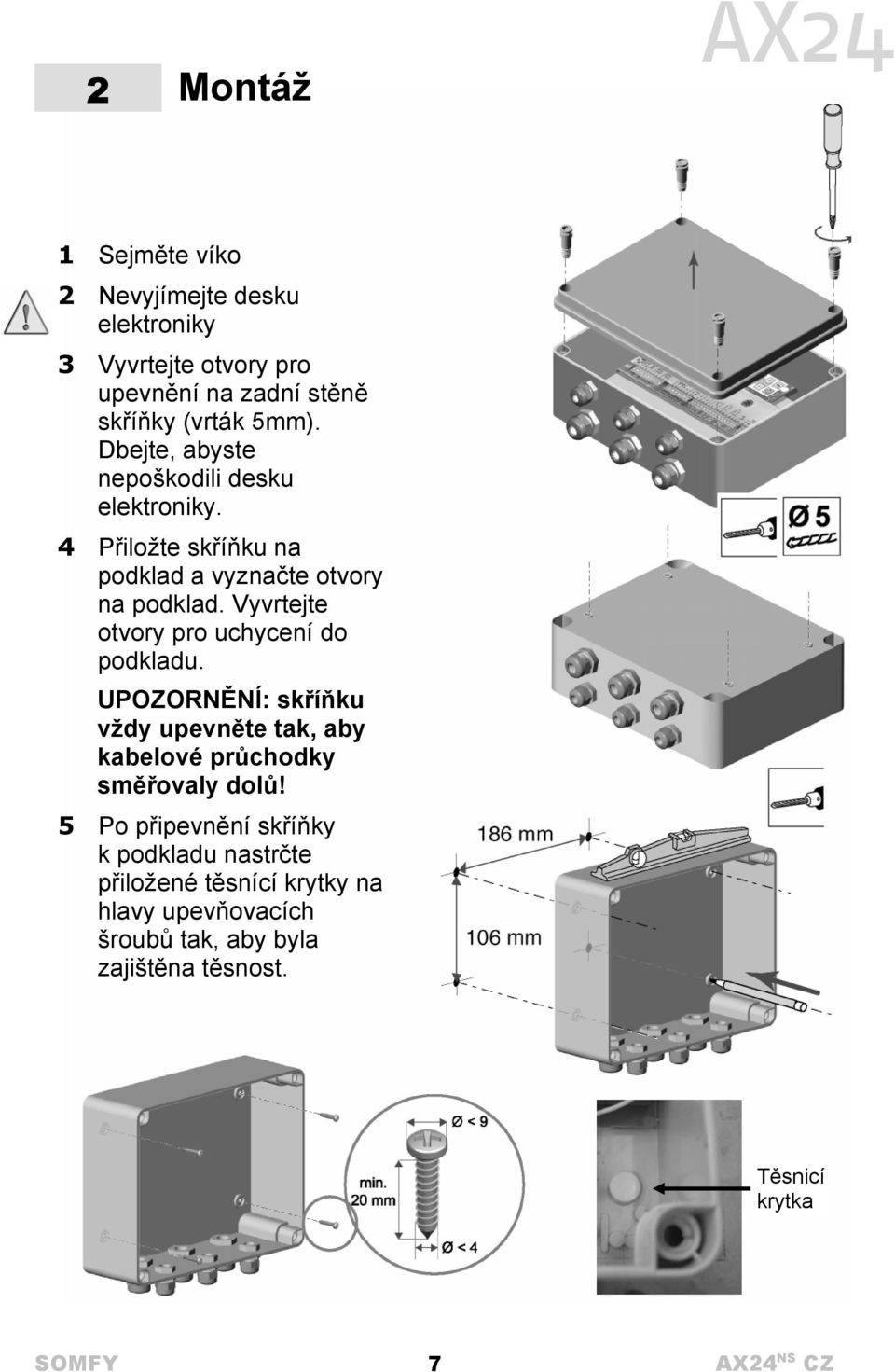

7 2 Montáž 1 Sejměte víko 2 Nevyjímejte desku elektroniky 3 Vyvrtejte otvory pro upevnění na zadní stěně skříňky (vrták 5mm). Dbejte, abyste nepoškodili desku elektroniky. 4 Přiložte skříňku na podklad a vyznačte otvory na podklad. Vyvrtejte otvory pro uchycení do podkladu. UPOZORNĚNÍ: skříňku vždy upevněte tak, aby kabelové průchodky směřovaly dolů! 5 Po připevnění skříňky k podkladu nastrčte přiložené těsnící krytky na hlavy upevňovacích šroubů tak, aby byla zajištěna těsnost. Těsnicí krytka 7

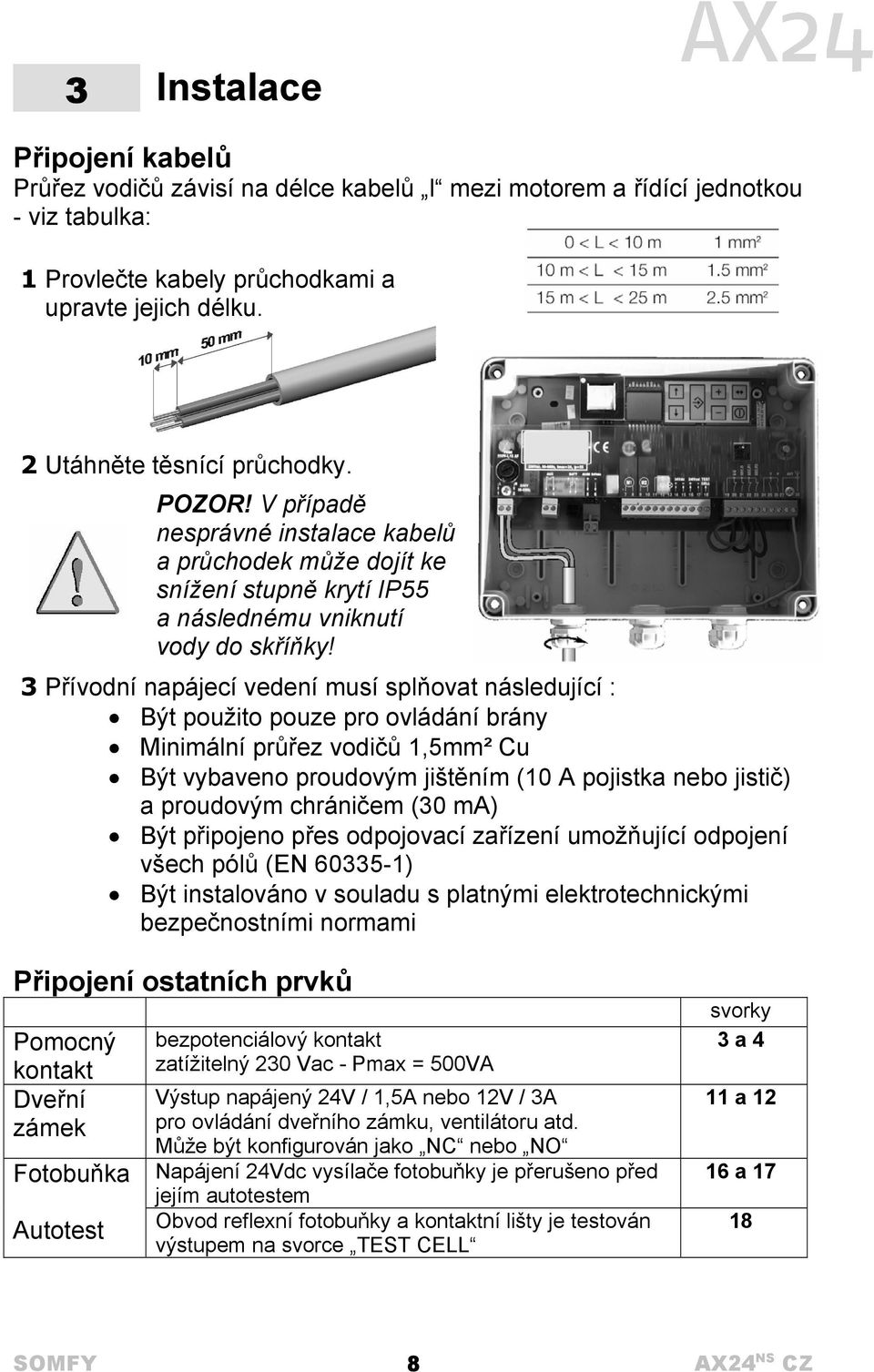

8 3 Instalace Připojení kabelů Průřez vodičů závisí na délce kabelů l mezi motorem a řídící jednotkou - viz tabulka: 1 Provlečte kabely průchodkami a upravte jejich délku. 2 Utáhněte těsnící průchodky. POZOR! V případě nesprávné instalace kabelů a průchodek může dojít ke snížení stupně krytí IP55 a následnému vniknutí vody do skříňky! 3 Přívodní napájecí vedení musí splňovat následující : Být použito pouze pro ovládání brány Minimální průřez vodičů 1,5mm² Cu Být vybaveno proudovým jištěním (10 A pojistka nebo jistič) a proudovým chráničem (30 ma) Být připojeno přes odpojovací zařízení umožňující odpojení všech pólů (EN ) Být instalováno v souladu s platnými elektrotechnickými bezpečnostními normami Připojení ostatních prvků Pomocný kontakt Dveřní zámek Fotobuňka Autotest bezpotenciálový kontakt zatížitelný 230 Vac - Pmax = 500VA Výstup napájený 24V / 1,5A nebo 12V / 3A pro ovládání dveřního zámku, ventilátoru atd. Může být konfigurován jako NC nebo NO Napájení 24Vdc vysílače fotobuňky je přerušeno před jejím autotestem Obvod reflexní fotobuňky a kontaktní lišty je testován výstupem na svorce TEST CELL svorky 3 a 4 11 a a

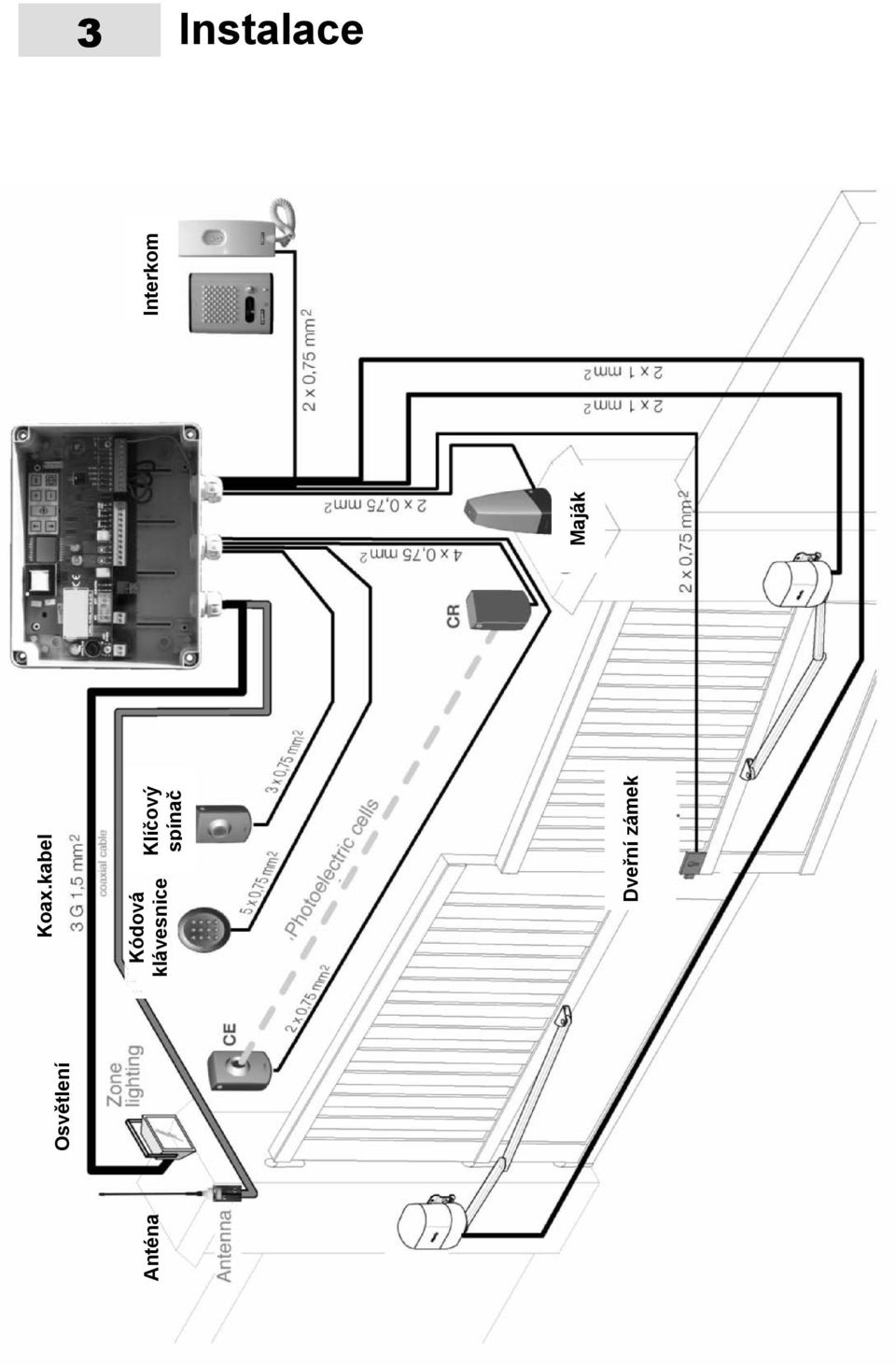

9 3 Instalace Anténa Osvětlení Koax.kabel Kódová klávesnice Klíčový spínač Dveřní zámek Maják Interkom

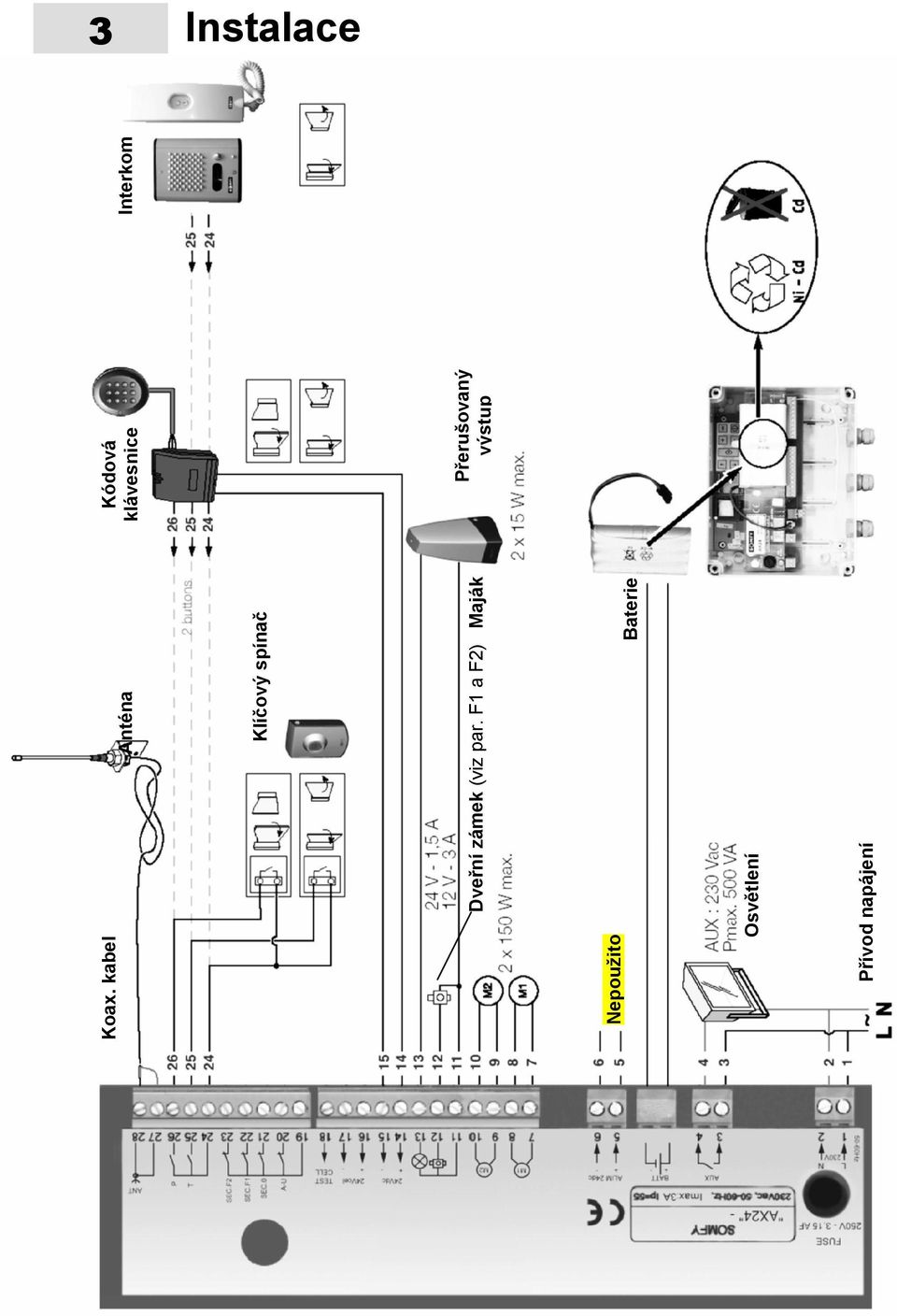

10 3 Instalace Koax. kabel Anténa Klíčový spínač Dveřní zámek (viz par. F1 a F2) Maják Nepoužito Baterie Osvětlení Přívod napájení Kódová klávesnice Přerušovaný výstup Interkom

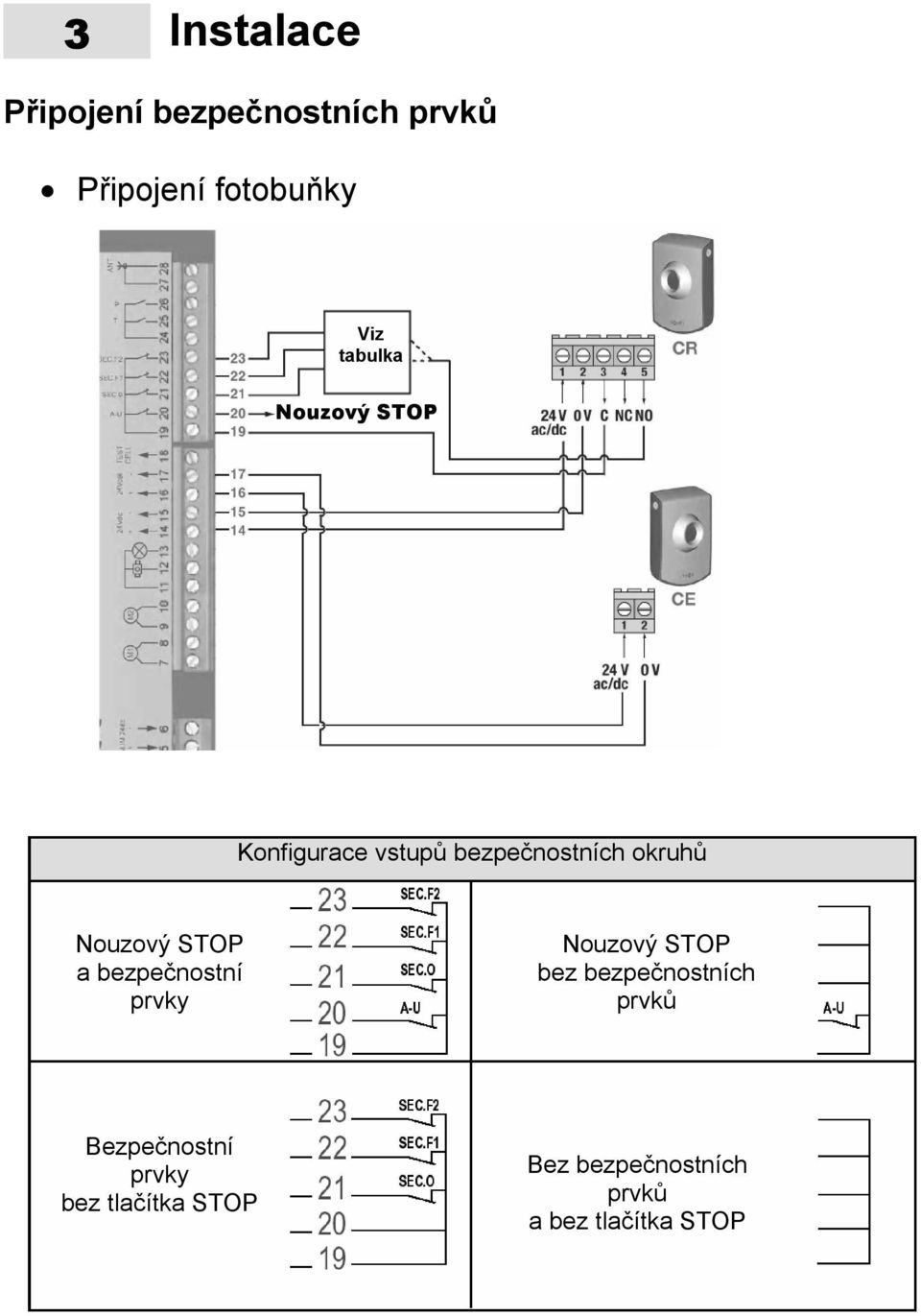

11 3 Instalace Připojení bezpečnostních prvků Připojení fotobuňky Viz tabulka Nouzový STOP Konfigurace vstupů bezpečnostních okruhů Nouzový STOP a bezpečnostní prvky Nouzový STOP bez bezpečnostních prvků Bezpečnostní prvky bez tlačítka STOP Bez bezpečnostních prvků a bez tlačítka STOP

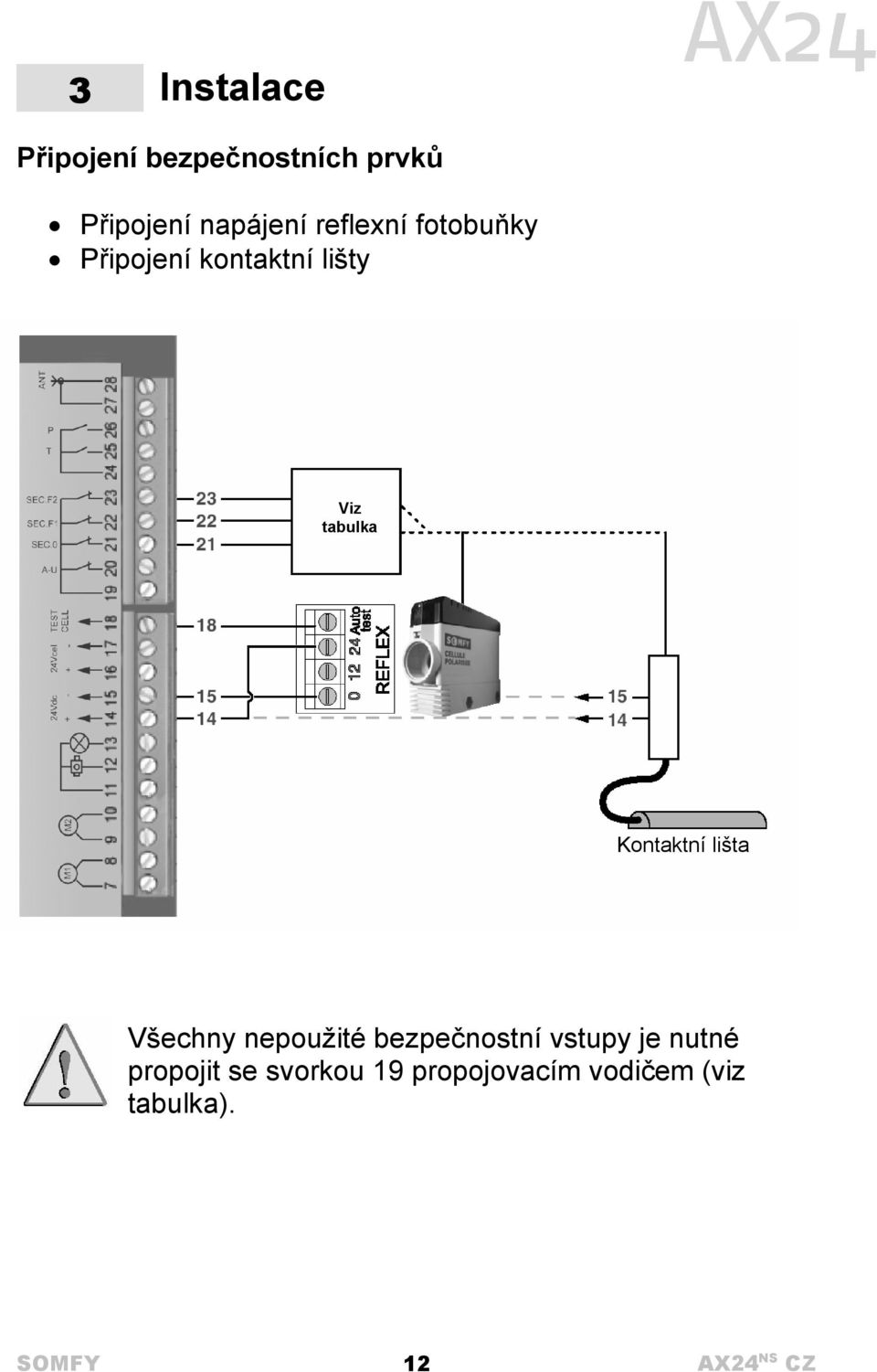

12 3 Instalace Připojení bezpečnostních prvků Připojení napájení reflexní fotobuňky Připojení kontaktní lišty Viz tabulka Kontaktní lišta Všechny nepoužité bezpečnostní vstupy je nutné propojit se svorkou 19 propojovacím vodičem (viz tabulka). 12

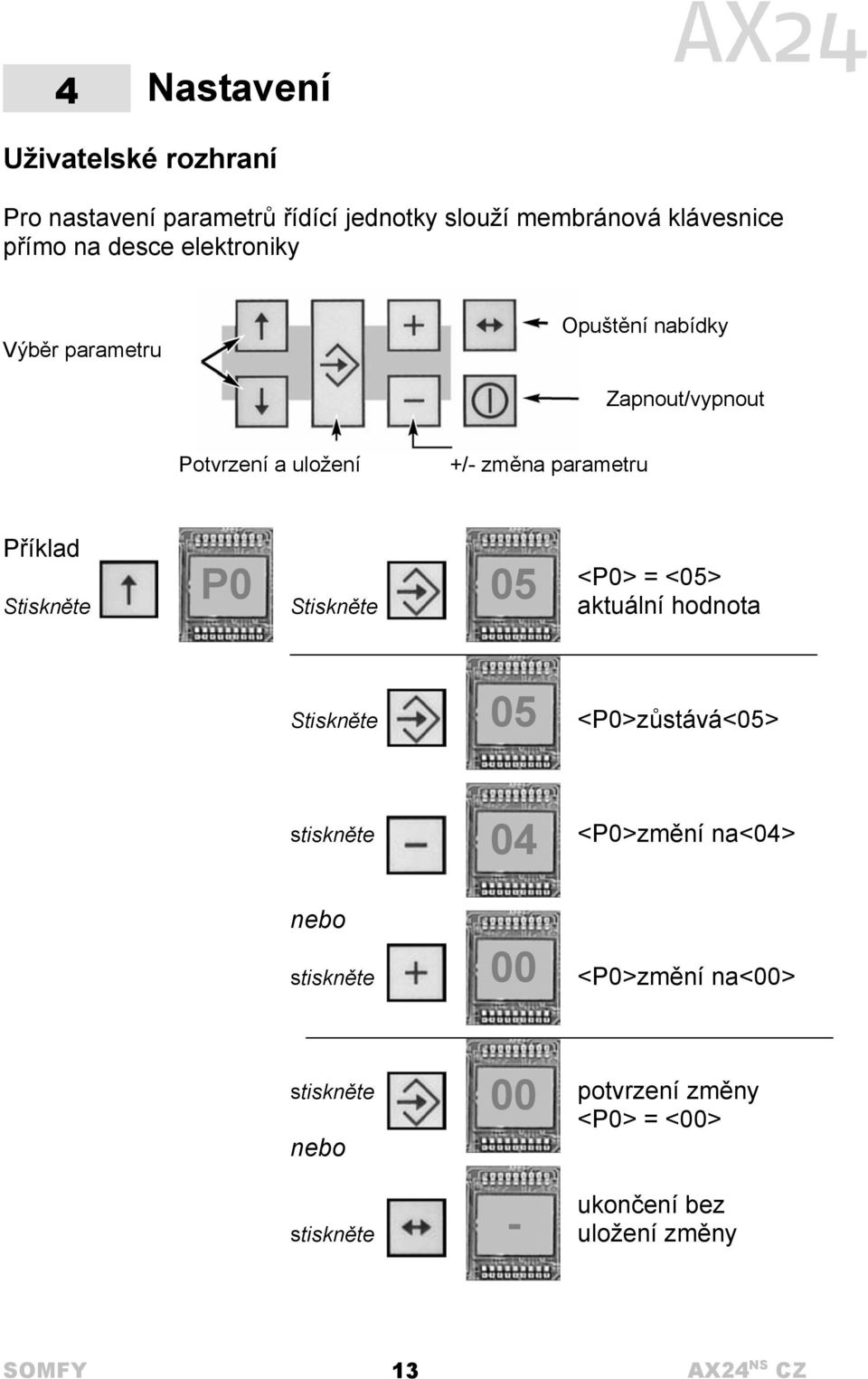

13 4 Nastavení Uživatelské rozhraní Pro nastavení parametrů řídící jednotky slouží membránová klávesnice přímo na desce elektroniky Výběr parametru Opuštění nabídky Zapnout/vypnout Potvrzení a uložení +/- změna parametru Příklad <P0> = <05> P0 05 Stiskněte Stiskněte aktuální hodnota Stiskněte 05 <P0>zůstává<05> stiskněte 04 <P0>změní na<04> nebo stiskněte 00 <P0>změní na<00> stiskněte nebo stiskněte 00 - potvrzení změny <P0> = <00> ukončení bez uložení změny 13

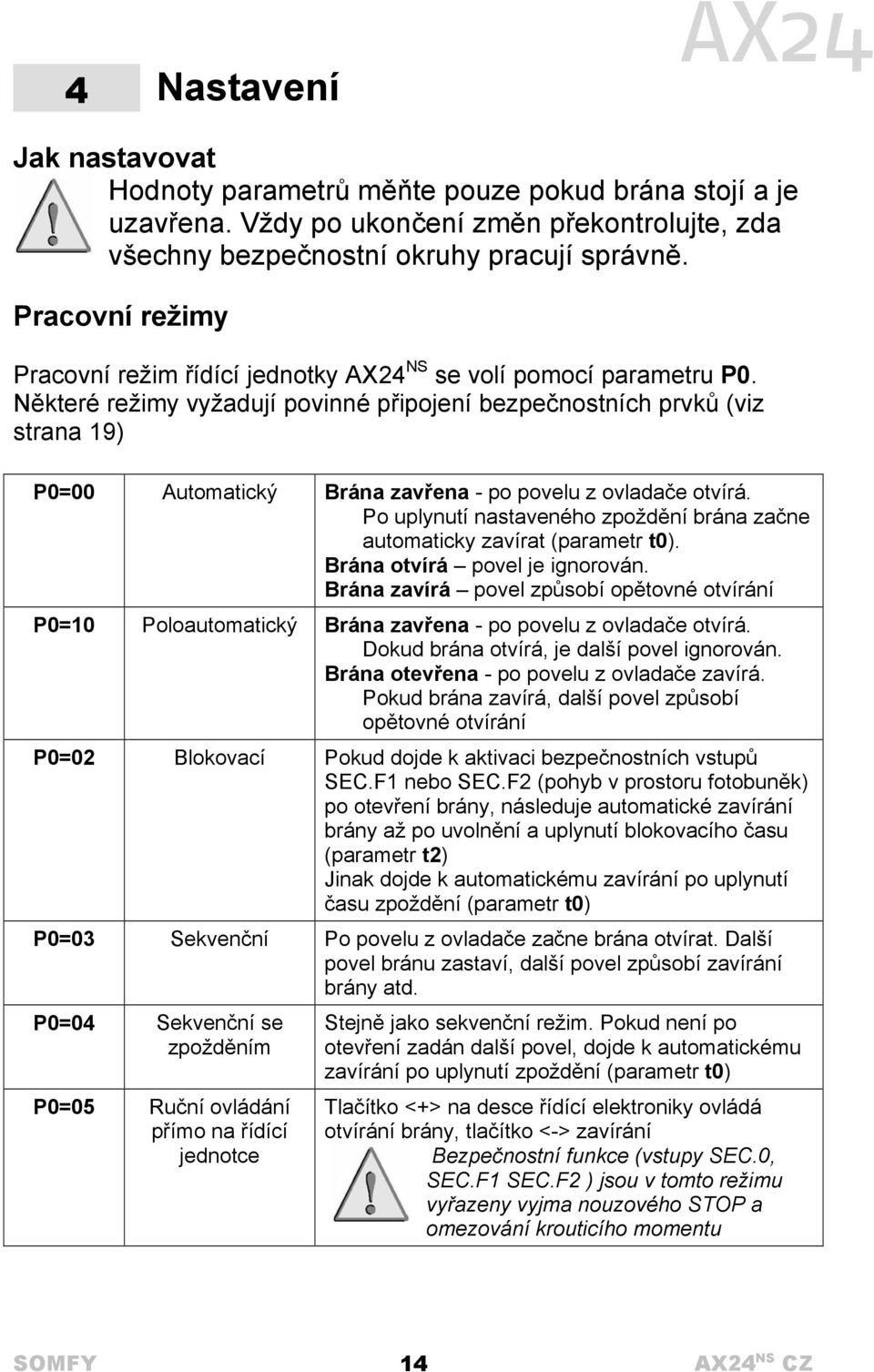

14 4 Nastavení Jak nastavovat Hodnoty parametrů měňte pouze pokud brána stojí a je uzavřena. Vždy po ukončení změn překontrolujte, zda všechny bezpečnostní okruhy pracují správně. Pracovní režimy Pracovní režim řídící jednotky AX24 NS se volí pomocí parametru P0. Některé režimy vyžadují povinné připojení bezpečnostních prvků (viz strana 19) P0=00 Automatický Brána zavřena - po povelu z ovladače otvírá. Po uplynutí nastaveného zpoždění brána začne automaticky zavírat (parametr t0). Brána otvírá povel je ignorován. Brána zavírá povel způsobí opětovné otvírání P0=10 Poloautomatický Brána zavřena - po povelu z ovladače otvírá. Dokud brána otvírá, je další povel ignorován. Brána otevřena - po povelu z ovladače zavírá. Pokud brána zavírá, další povel způsobí opětovné otvírání P0=02 Blokovací Pokud dojde k aktivaci bezpečnostních vstupů SEC.F1 nebo SEC.F2 (pohyb v prostoru fotobuněk) po otevření brány, následuje automatické zavírání brány až po uvolnění a uplynutí blokovacího času (parametr t2) Jinak dojde k automatickému zavírání po uplynutí času zpoždění (parametr t0) P0=03 Sekvenční Po povelu z ovladače začne brána otvírat. Další povel bránu zastaví, další povel způsobí zavírání brány atd. P0=04 Sekvenční se zpožděním P0=05 Ruční ovládání přímo na řídící jednotce Stejně jako sekvenční režim. Pokud není po otevření zadán další povel, dojde k automatickému zavírání po uplynutí zpoždění (parametr t0) Tlačítko <+> na desce řídící elektroniky ovládá otvírání brány, tlačítko <-> zavírání Bezpečnostní funkce (vstupy SEC.0, SEC.F1 SEC.F2 ) jsou v tomto režimu vyřazeny vyjma nouzového STOP a omezování krouticího momentu 14

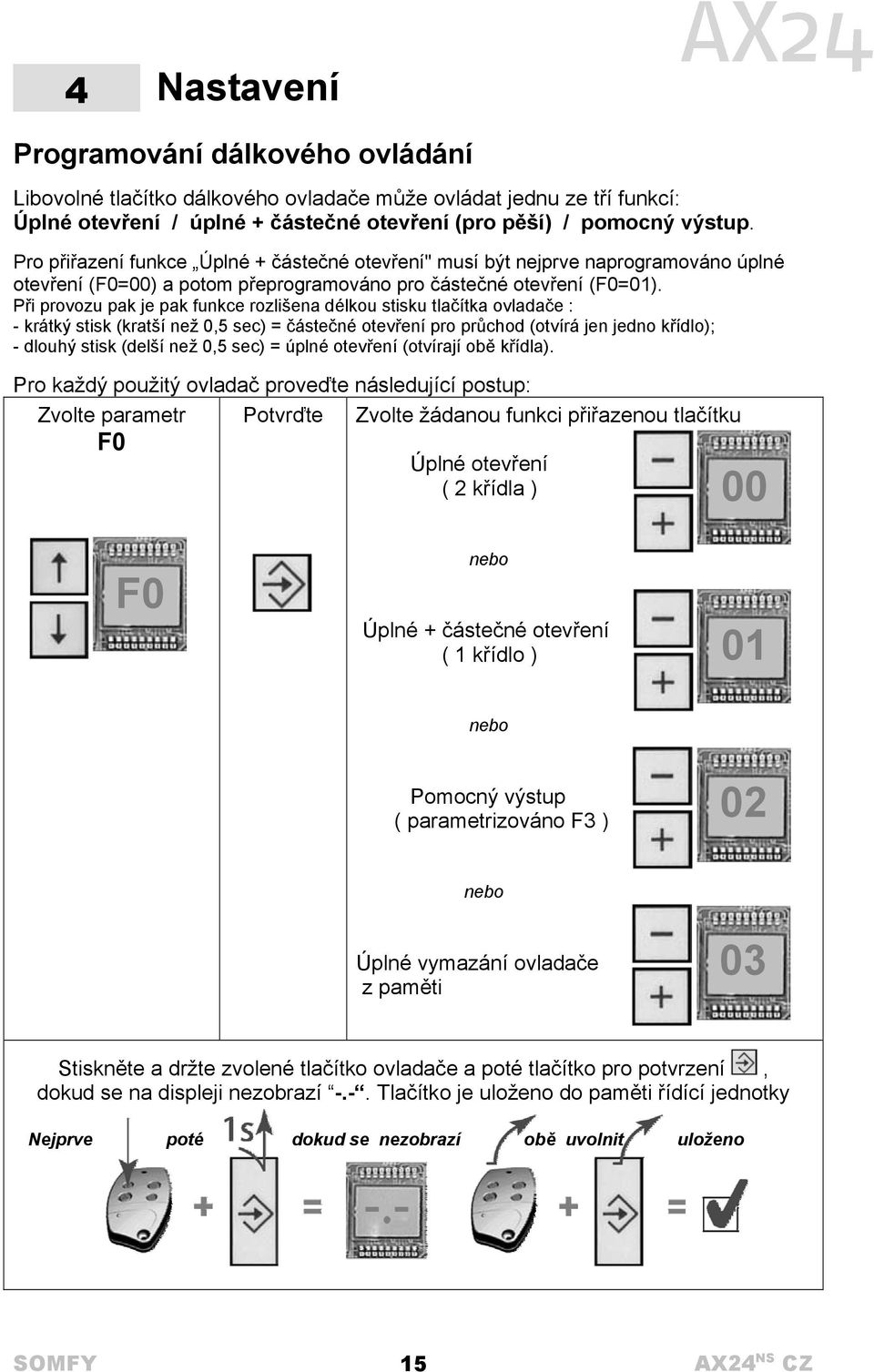

15 4 Nastavení Programování dálkového ovládání Libovolné tlačítko dálkového ovladače může ovládat jednu ze tří funkcí: Úplné otevření / úplné + částečné otevření (pro pěší) / pomocný výstup. Pro přiřazení funkce Úplné + částečné otevření" musí být nejprve naprogramováno úplné otevření (F0=00) a potom přeprogramováno pro částečné otevření (F0=01). Při provozu pak je pak funkce rozlišena délkou stisku tlačítka ovladače : - krátký stisk (kratší než 0,5 sec) = částečné otevření pro průchod (otvírá jen jedno křídlo); - dlouhý stisk (delší než 0,5 sec) = úplné otevření (otvírají obě křídla). Pro každý použitý ovladač proveďte následující postup: Zvolte parametr F0 Potvrďte Zvolte žádanou funkci přiřazenou tlačítku Úplné otevření ( 2 křídla ) 00 F0 nebo Úplné + částečné otevření ( 1 křídlo ) 01 nebo Pomocný výstup ( parametrizováno F3 ) 02 nebo Úplné vymazání ovladače z paměti 03 Stiskněte a držte zvolené tlačítko ovladače a poté tlačítko pro potvrzení, dokud se na displeji nezobrazí -.-. Tlačítko je uloženo do paměti řídící jednotky Nejprve poté dokud se nezobrazí obě uvolnit uloženo 15

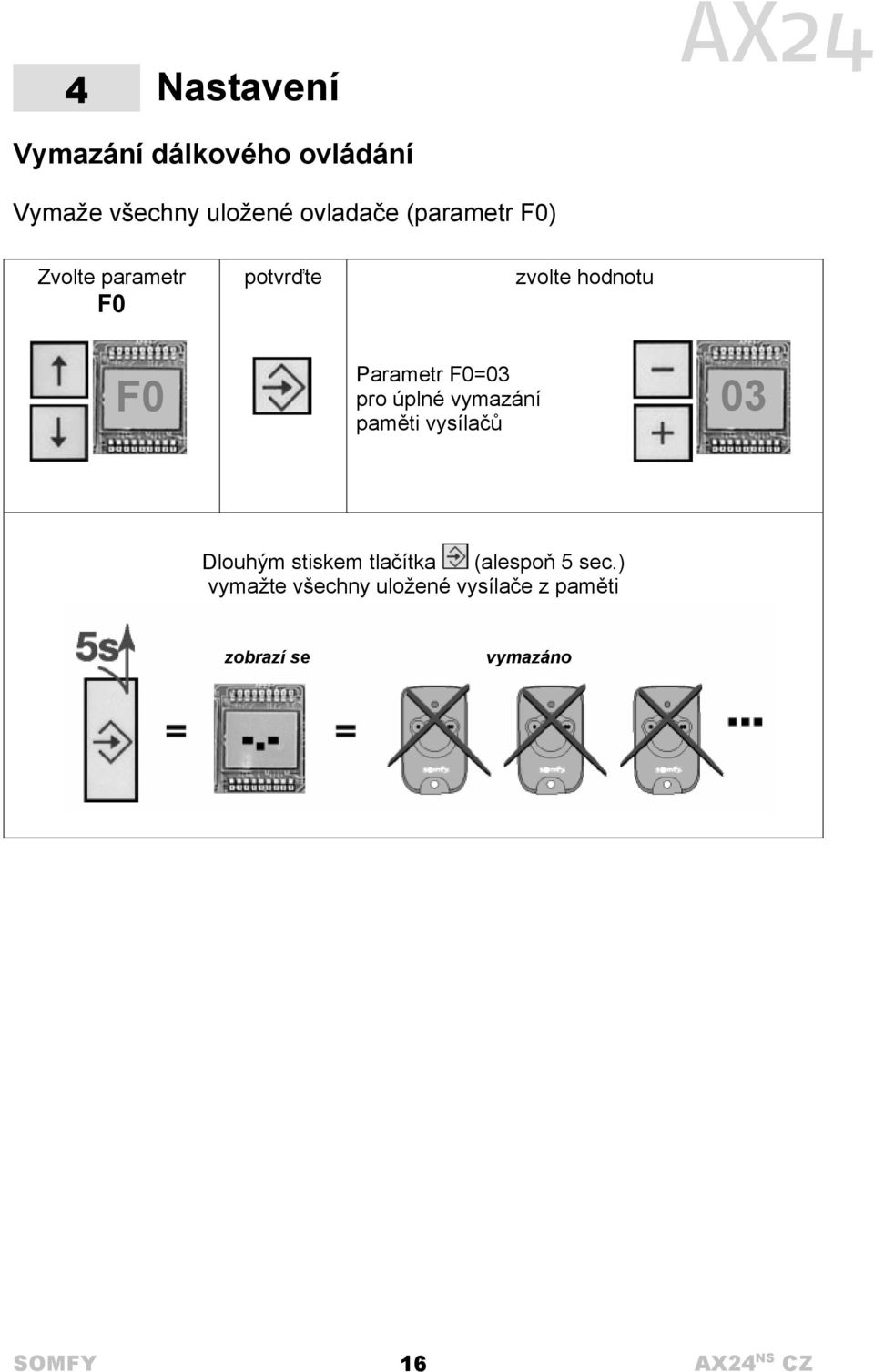

16 4 Nastavení Vymazání dálkového ovládání Vymaže všechny uložené ovladače (parametr F0) Zvolte parametr F0 potvrďte zvolte hodnotu Parametr F0=03 pro úplné vymazání paměti vysílačů F0 03 Dlouhým stiskem tlačítka (alespoň 5 sec.) vymažte všechny uložené vysílače z paměti zobrazí se vymazáno 16

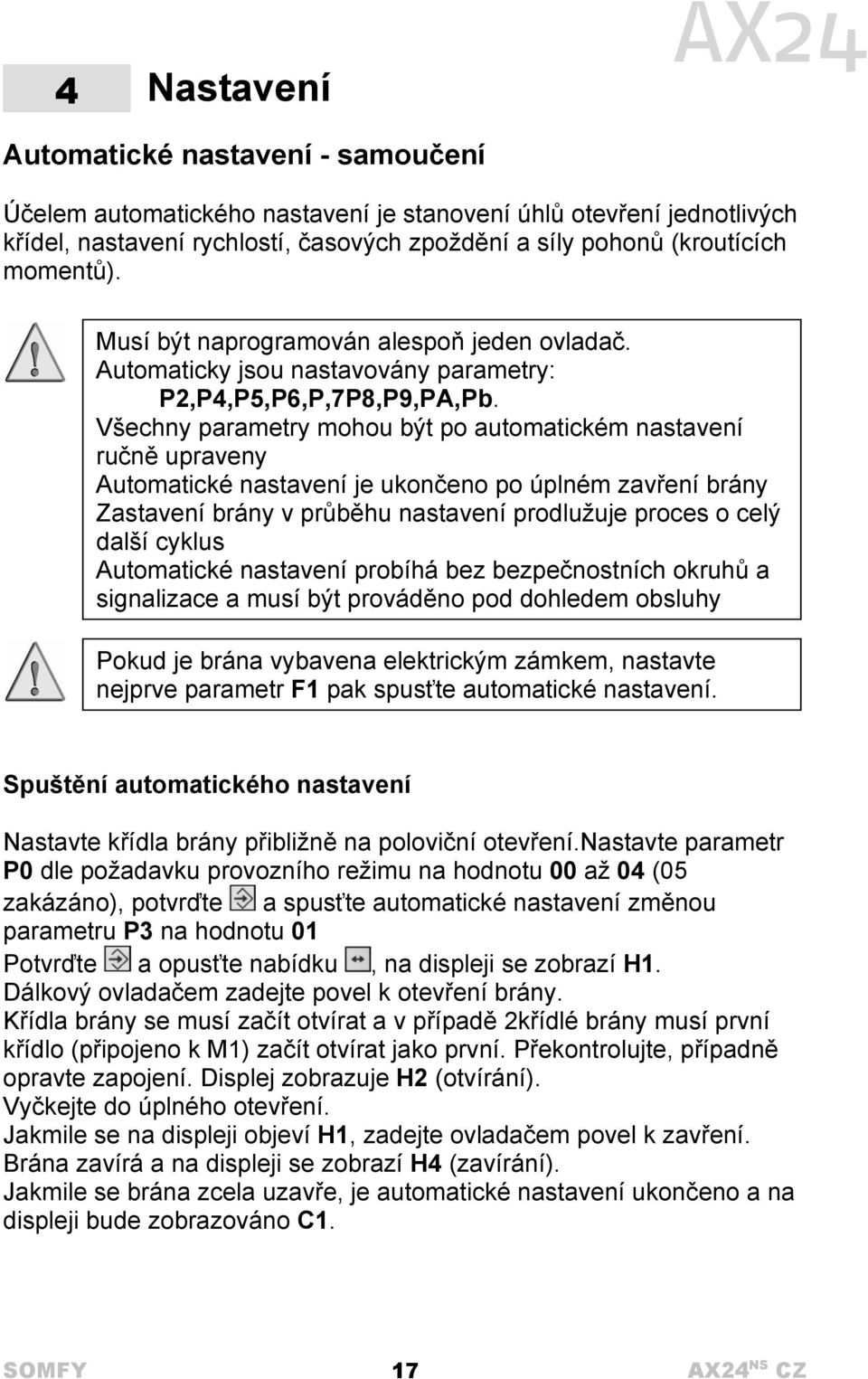

17 4 Nastavení Automatické nastavení - samoučení Účelem automatického nastavení je stanovení úhlů otevření jednotlivých křídel, nastavení rychlostí, časových zpoždění a síly pohonů (kroutících momentů). Musí být naprogramován alespoň jeden ovladač. Automaticky jsou nastavovány parametry: P2,P4,P5,P6,P,7P8,P9,PA,Pb. Všechny parametry mohou být po automatickém nastavení ručně upraveny Automatické nastavení je ukončeno po úplném zavření brány Zastavení brány v průběhu nastavení prodlužuje proces o celý další cyklus Automatické nastavení probíhá bez bezpečnostních okruhů a signalizace a musí být prováděno pod dohledem obsluhy Pokud je brána vybavena elektrickým zámkem, nastavte nejprve parametr F1 pak spusťte automatické nastavení. Spuštění automatického nastavení Nastavte křídla brány přibližně na poloviční otevření.nastavte parametr P0 dle požadavku provozního režimu na hodnotu 00 až 04 (05 zakázáno), potvrďte a spusťte automatické nastavení změnou parametru P3 na hodnotu 01 Potvrďte a opusťte nabídku, na displeji se zobrazí H1. Dálkový ovladačem zadejte povel k otevření brány. Křídla brány se musí začít otvírat a v případě 2křídlé brány musí první křídlo (připojeno k M1) začít otvírat jako první. Překontrolujte, případně opravte zapojení. Displej zobrazuje H2 (otvírání). Vyčkejte do úplného otevření. Jakmile se na displeji objeví H1, zadejte ovladačem povel k zavření. Brána zavírá a na displeji se zobrazí H4 (zavírání). Jakmile se brána zcela uzavře, je automatické nastavení ukončeno a na displeji bude zobrazováno C1. 17

18 4 Nastavení Základní nastavení Výstraha před otvíráním P1 1 0 ANO NE Počet motorů P2 1 1 motor 0 2 motory Elektrický zámek F1 1 ANO 0 NE Pa 0 10s Zpoždění při otvírání 0 až 10 s. Časové zpoždění Pb 0 10 s Zpoždění při zavírání 0 až 10 s. V případě 2křídlé brány umožňuje při otvírání/zavírání zpoždění druhého křídla = 1 sec. 18

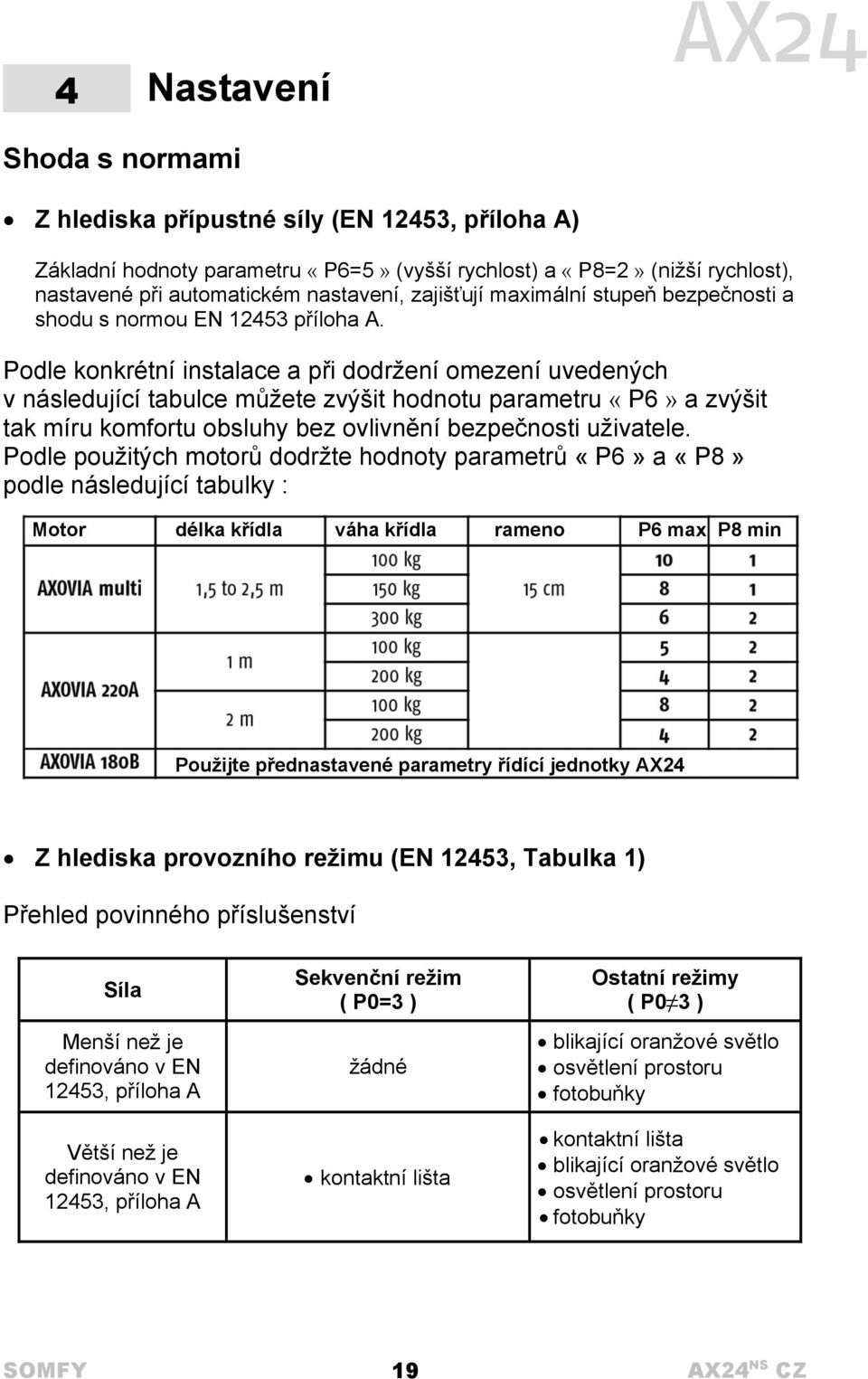

19 4 Nastavení Shoda s normami Z hlediska přípustné síly (EN 12453, příloha A) Základní hodnoty parametru «P6=5» (vyšší rychlost) a «P8=2» (nižší rychlost), nastavené při automatickém nastavení, zajišťují maximální stupeň bezpečnosti a shodu s normou EN příloha A. Podle konkrétní instalace a při dodržení omezení uvedených v následující tabulce můžete zvýšit hodnotu parametru «P6» a zvýšit tak míru komfortu obsluhy bez ovlivnění bezpečnosti uživatele. Podle použitých motorů dodržte hodnoty parametrů «P6» a «P8» podle následující tabulky : Motor délka křídla váha křídla rameno P6 max P8 min Použijte přednastavené parametry řídící jednotky AX24 Z hlediska provozního režimu (EN 12453, Tabulka 1) Přehled povinného příslušenství Síla Menší než je definováno v EN 12453, příloha A Větší než je definováno v EN 12453, příloha A Sekvenční režim ( P0=3 ) žádné kontaktní lišta Ostatní režimy ( P0 3 ) blikající oranžové světlo osvětlení prostoru fotobuňky kontaktní lišta blikající oranžové světlo osvětlení prostoru fotobuňky 19

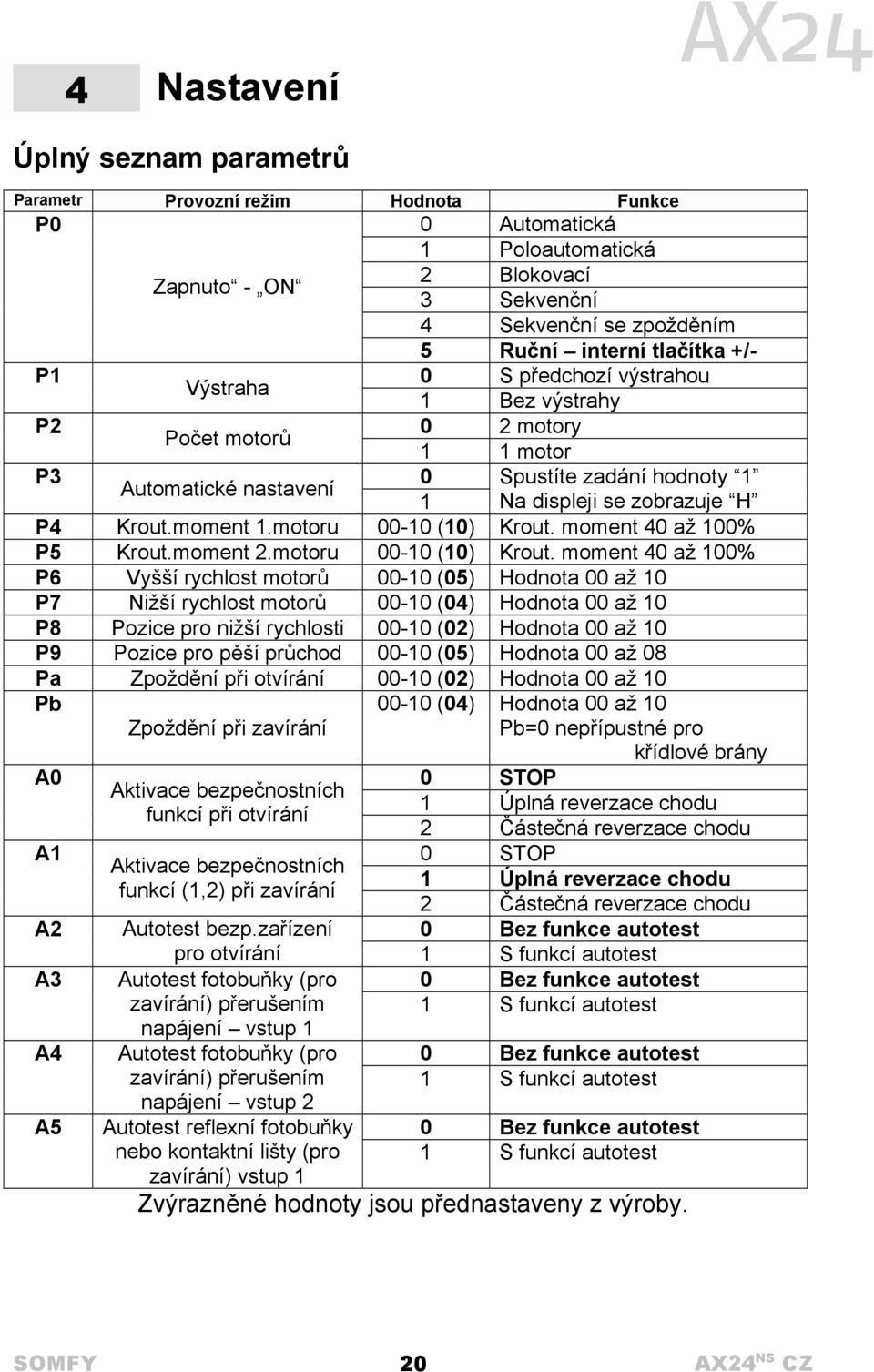

20 4 Nastavení Úplný seznam parametrů Parametr Provozní režim Hodnota Funkce P0 0 Automatická 1 Poloautomatická 2 Blokovací Zapnuto - ON 3 Sekvenční 4 Sekvenční se zpožděním 5 Ruční interní tlačítka +/- P1 0 S předchozí výstrahou Výstraha 1 Bez výstrahy P2 0 2 motory Počet motorů 1 1 motor P3 0 Spustíte zadání hodnoty 1 Automatické nastavení 1 Na displeji se zobrazuje H P4 Krout.moment 1.motoru (10) Krout. moment 40 až 100% P5 Krout.moment 2.motoru (10) Krout. moment 40 až 100% P6 Vyšší rychlost motorů (05) Hodnota 00 až 10 P7 Nižší rychlost motorů (04) Hodnota 00 až 10 P8 Pozice pro nižší rychlosti (02) Hodnota 00 až 10 P9 Pozice pro pěší průchod (05) Hodnota 00 až 08 Pa Zpoždění při otvírání (02) Hodnota 00 až 10 Pb (04) Hodnota 00 až 10 Zpoždění při zavírání Pb=0 nepřípustné pro křídlové brány A0 0 STOP 1 Úplná reverzace chodu A1 A2 A3 A4 A5 Aktivace bezpečnostních funkcí při otvírání Aktivace bezpečnostních funkcí (1,2) při zavírání 2 Částečná reverzace chodu 0 STOP 1 Úplná reverzace chodu 2 Částečná reverzace chodu Autotest bezp.zařízení 0 Bez funkce autotest pro otvírání 1 S funkcí autotest Autotest fotobuňky (pro 0 Bez funkce autotest zavírání) přerušením 1 S funkcí autotest napájení vstup 1 Autotest fotobuňky (pro 0 Bez funkce autotest zavírání) přerušením 1 S funkcí autotest napájení vstup 2 Autotest reflexní fotobuňky 0 Bez funkce autotest nebo kontaktní lišty (pro 1 S funkcí autotest zavírání) vstup 1 Zvýrazněné hodnoty jsou přednastaveny z výroby. 20

21 4 Nastavení Parametr Funkce Hodnota Nastavení A6 Autotest reflexní fotobuňky 0 Bez funkce autotest nebo kontaktní lišty (pro 1 S funkcí autotest zavírání) vstup 2 A7 Funkce ADMAP (pro 0 Bez funkce ADMAP zavírání) na vstupu 1 1 S funkcí ADMAP F0 0 Úplné ovládání Uložení dálkového 1 Pěší průchod ovládání 2 Pomocné 3 Vymazání všech kódů (5sec) F1 F2 F3 Elektrický zámek Elektrický zámek / ventilace Pomocný výstup 0 Bez elektrického zámku 1 S elektrickým zámkem 0 12V el. zámek 1 24V el. zámek 2 Ventilátor 3 Indikace otevřených vrat 0 Kontakt pro časový spínač 1 Indikace otevřených vrat 2 Impulsní kontakt ovládaný dálkovým ovladačem 3 Přepínací kontakt ovládaný dálkovým ovladačem 4 Osvětlení prostoru vrat 5 Alarm spouštěný přerušením paprsku fotobuněk 55 Zamknuto F4 Zamknutí klávesnice (na vstupech 24,25,26) XX Odemknuto (libovolná jiná hodnota) F5 Spotřeba příslušenství XX Proud měřený v A U0 XX Desítky U1 XX Tisíce a stovky Čítač cyklů U2 XX Stovky a desítky tisíc Př: U2=05 U1=43 U0=12 = cyklů Nastavení časového zpoždění Parametr Funkce Hodnota Nastavení t0 Čas znovuzavření (05) krok 1 sec (pro průchod) t1 Prodleva osvětlení po (00) krok 1 min ukončení cyklu t2 Prodleva po průchodu (00) krok 1 sec fotobuňkou t3 Zrychlení na max. rychlost motorů (03) krok 1 sec Zvýrazněné hodnoty jsou přednastaveny z výroby. 21

22 4 Nastavení Provoz z baterie Bezpečnostní okruhy nejsou v provozu. U dvoukřídlé brány se křídla pohybují jednotlivě jedno za druhým. Nelze ukládat do paměti dálkové ovladače, měnit nebo mazat uložené parametry ani používat vnitřní tlačítka ON/OFF. Výstupy pro připojení majáku, výstup 24V ani pomocný kontakt nejsou napájeny. V závislosti na typu motorů vydrží napájení z baterie až pro 10 cyklů nebo max. 24 hodin. Ochrana proti násilnému otevření V případě pokusu o násilné otevření brány je motor napájen po dobu dalších 5 sec (brána zavřena a držena motorem). 5 Diagnostika, řešení problémů Displej Význam Displej Význam C1/H1 Očekáván povel E1 Chyba bezpeč.vstupu pro otvírání C2/H2 Brána otevírá E2 Chyba bezpeč.vstupu 1 pro zavírání C3 Očekáváno znovuzavření E3 Chyba bezpeč.vstupu 2 pro zavírání C4/H4 Brána zavírá E4 Chyba autotestu bezpeč.vstupu pro otvírání C5 Aktivován bezp.okruh ADMAP E5 Chyba autotestu bezp. vstupu 1 pro zavírání C6 Aktivován bezp.okruh fotobuňky E6 Chyba autotestu bezp. vstupu 2 pro otvírání pro zavírání C7 Aktivován bezp.okruh fotobuňky E7 Přetížení zdroje 24 V pro zavírání C8 Povel zadán z interních tlačítek E8 Pokus o násilné otevření C9 Nouzový STOP E9 Tepelná ochrana zdroje Ca Autotest bezp. okruhů Ea Ochrana motoru proti zkratu Cb Trvalý povel Eb Nedokončené programování Cd Nouzový provoz z baterií D0-D9 Historie posledních 10 chyb Dd Paměť chyb vymazána (stiskněte na 5sec tlačítko Potvrzení a uložení ) Pokud AX24 trvale zobrazuje poruchu, vymažte ji v nabídce «Dd». Pokud nelze změnit žádný parametr, překontrolujte hodnotu «F4». 22

23 Poznámky 23

24 spol.s r.o. Türkova Praha 4
