TECHNICKÉ PARAMETRY A POPIS

Transkript

1 TECHNICKÉ PARAMETRY A POPIS Napájení 1F 230V 50Hz / 4A 3F 400V 50Hz / 2A Max. odběr 5,6A / 3A Max. výkon motoru 1 200W / 1 270W Pojistky 10A Napájení příslušenství 24Vac 0,5A Maják + osvětlení 230Vac 200W Pracovní teplota -10 C až +50 C Krytí IP Rozměr 340 x 220 x 130mm Hmotnost 2,9Kg PŘEČTĚTE SI, PROSÍM, POZORNĚ MTÁŽNÍ NÁVOD, KTERÝ OBSAHUJE DŮLEŽITÉ POKYNY PRO MTÁŽ, OBSLUHU A SERVIS. Zkrácené prohlášení o shodě: Výrobce SIMU SA tímto prohlašuje, že řídicí jednotka Simdrive SD410 je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 2006/42/ES ze 17/5/2006, směrnice 2006/95/ES z 12/12/2006 a směrnice 2004/108/ES z 15/12/2004. Úplné prohlášení o shodě vydané výrobcem je dostupné na u popisu výrobku. Používání povoleno v EU, CH. Instalaci včetně zapojení a nastavení řídicí jednotky smí provádět jen odborný pracovník, který odpovídá za to, že instalace byla provedena v souladu s místně platnými normami, zákony a předpisy. Při porušení tohoto pravidla výrobce neodpovídá za vzniklé škody. SIMUDRIVE 410 je určena k řízení 1F nebo 3F motorů rolovacích vrat a mříží Série LED diod umožňuje sledovat stav řídicí jednotky a příslušenství Pomocí přepínačů ( DIP ) a trimrů je možné nastavit správnou konfiguraci a pracovní časy 1 / 8 /

2 ZAPOJENÍ NAPÁJENÍ 1F 230V 50Hz 3F 3x 400V 50Hz + N 2 / 8 /

3 ZAPOJENÍ 1F MOTORU ZAPOJENÍ 3F MOTORU 3 / 8 /

4 ZAPOJENÍ - 3 tlačítkového spínače ZAPOJENÍ 1T a 2T spínače START ( NO ) OTEVŘENÍ ( NO ) STOP ( NF ) ZAVŘENÍ ( NO ) ZAPOJENÍ EXTERNÍHO PRIJÍMAČE WALLY 1 ZAPOJENÍ BEZPEČNOSTNÍCH PRVKŮ Napájení dotykové lišty Napájení INFRAZÁVOR 4 / 8 /

5 Zapojení kontaktů D.L. a INFRAZÁVOR Zapojení D.L. + 2x INFRAZÁVORY Zapojení D.L. + 3x INFRAZÁVORY a + 4 INFRAZÁVORY Zapojení osvětlení a majáku 5 / 8 /

6 PROGRAMOVÁNÍ DIP1 a 2 INFRAZÁVORY ( FCH ) POZOR! při každé změně programování je nutné vypnout napájení, aby se změna uložila do paměti!! 1 FCH 7 U.P. 2 FCH 8 S.TW 3 IBL 9 - FNV 4 TCA 10 - BAR 5 2P / 4P 6 PREALL Přerušení paprsku při otevírání není aktivní Přerušení paprsku při zavírání okamžitě reverzuje pohyb Přerušení paprsku při otevírání, vrata zastaví. Po odstranění překážky pokračují v otevírání. Přerušení paprsku při zavírání, vrata se zastaví. Po odstranění překážky se otevřou. DIP3 Impulz START není při otevírání aktivní IMPULZNÍ BLOKOVÁNÍ ( IBL ) Impulz START při otevírání vrata zastaví. DIP4 AUTOMATICKÉ ZAVÍRÁNÍ ( TCA ) Automatické zavření vrat po uběhnutí času pauzy nastaveném trimrem TCA. Toto platí když: o Vrata dosáhly horní koncové polohy a vypršel čas pauzy o Vrata byla zastavena při otevírání povelem START Automatické zavření je vypnuto DIP5 2. nebo 4. logický krok ( 2P/4P ) Impulz START při zavírání reverzuje směr pohybu vrat. Při otevírání pohyb zastaví ( DIP 3 ) Impulz START zastaví pohyb vrat Další impulz pohyb reverzuje ( 4 kroková logika ) Pozor: impulz START při otevírání nefunguje, je-li DIP3! DIP6 Před alarm ( PREALL ) DIP7 OTEVŘÍT / ZAVŘÍT ( U.P. ) Maják se aktivuje 3s před rozběhnutím motoru Maják se aktivuje zároveň s rozběhnutím motoru Ovládání tot mann ( svorky ) Impulz otevře, jsou-li vrata zavřená Impulz zavře, jsou-li vrata otevřená 6 / 8 /

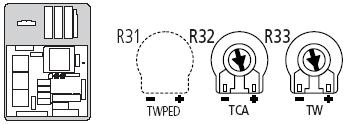

7 DIP8 Omezený nebo normální pracovní čas ( S.TW ) Pracovní čas mezi 1 až 90s Pracovní čas mezi 3 až 210s DIP9 Test INFRAZÁVOR ( FNN ) DIP10 Testování dotykové lišty ( BAR ) INFRAZÁVORY jsou vyloučeny z testu prováděného před každým pohybem, i když jejich stav je analyzován. ( typické zapojení pro infrazávory s homogenním paprskem ). Používá se u infrazávor s vlastním kontrolním systémem a mají vždy bezpotenciálový výstup. INFRAZÁVORY jsou vřazeny do bezpečnostního testu s jejich prozkoumáním před každým operačním cyklem. Zapojení viz přiložená schémata. D.L. je vyloučena z testu prováděného před každým pohybem i když je analyzován její stav ( typické zapojení pro D.L. s homogenním paprskem ). Používá se u D.L. s vlastním kontrolním systémem a má vždy bezpotenciálový výstup. D.L. je zařazena do bezpečnostního testu s prozkoumáním správné funkce před každým operačním cyklem. Zapojení viz přiložená schémata. Nastavení pracovního času TW.PED nepoužívá se TW pracovní čas otevření i zavření nastavitelný v rozmezí 3 až 210s. Indikace stavu LED diodami 7 / 8 /

8 DL1 Svítí při přivedeném napájení a neporušené pojistce F1 DL2 Svítí při zavírání DL3 Svítí během otevírání DL4 Signalizuje příkaz START DL5 Zhasne při zastavení motoru tlačítkem STOP nebo tepelnou pojistkou motoru DL6 DL7 DL8 Zhasne, pokud je přerušena infrazávora. Pokud je DIP 9, jsou infrazávory a příslušné LED aktivovány pouze při pohybu vrat. Zhasne, když vrata dojedou do horní koncové polohy ( pokud je motor vybaven koncovými dorazy ) Zhasne, když vrata dojedou do dolní koncové polohy ( pokud je motor vybaven koncovými dorazy ) DL9 Není použita DL10 Svítí při ručním příkazu otevření DL11 Svítí při ručním příkazu zavření DL12 Zhasne při zareagování dotykové lišty Pokud je DIP 10, dotyková lišta a příslušná LED jsou aktivovány pouze při pohybu vrat. DL13 Rožne se po uzavření bezpečnostního kruhu test bezp. Zařízení je v pořádku DL14 Není použita 8 / 8 /
