Kompetence pro válce v každém detailu. Toto jsou důvody, které mluví pro válce Wacker Neuson. Všechny válce v kostce.

Transkript

1 Válce

2 Toto jsou důvody, které mluví pro válce Wacker Neuson. Kompetence pro válce v každém detailu. 1. Prvotřídní kvalitní produkty s dlouhou životností. Své projekty chcete dokončit perfektně a je samozřejmostí, že neděláte žádné kompromisy, pokud jde o kvalitu vašich strojů. Stejně jako u všech řešení od Wacker Neuson, i s našimi válci získáváte vysoce kvalitní produkty, které vás na plné čáře přesvědčí. 2. Široká nabídka to správné řešení pro každý účel. Ať už se jedná o hutnění asfaltu nebo zeminy, univerzální válec, tahačový válec nebo model tandemových válců pro použití ve vnitřním městě: U Wacker Neuson máte na výběr! V naší jemně odstupňované nabídce válců naleznete optimální řešení pro vaše požadavky. 3. Síť servisních středisek vždy ve správný čas na správném místě. Wacker Neuson je vždy na vaší straně: s dobrou servisní sítí, která v kterémkoliv okamžiku sází na kvalitu a naprostou spolehlivost. V naléhavém případě vám pomůžeme přímo na místě, abyste mohli práce znovu co nejrychleji úspěšně obnovit. Wacker Neuson all it takes! Nabízíme produkty a služby, které splňují vaše vysoké nároky a které mají široké využití. Wacker Neuson znamená spolehlivost. To platí samozřejmě také pro náš bohatý sortiment válců. Pro váš úspěch děláme každý den to nejlepší! A to s maximálním zapálením pro naši práci. Výhled na pracovní oblast Konstrukce válců vám umožňuje dobrý výhled na okraje ů, resp. na okolí stroje. Více informací na straně 07. Vynikající hutnicí výkon Ať už se rozhodnete pro jakýkoliv z našich válců, profesionální hutnicí výkon máte zaručen. Vysoká stabilita V nesjízdném terénu i pří jízdě do zatáček ohebné klouby vyrovnávají nerovnosti a zaručují malý poloměr otáčení. Podrobnosti naleznete na stranách 12 a 19. Jemně odstupňovaný výběr modelů Univerzální válce, tandemové válce s vibračními a oscilačními y, kombinované válce v různých hmotnostních třídách nebo tahačové válce: U Wacker Neuson naleznete přesně takový stroj, jaký pro svůj projekt potřebujete. Zabudovaný komfort obsluhy Všechny vozy bodují komfortními funkcemi a velkou volností pro nohy na místě řidiče. A dálkově ovládané modely chrání uživatele před prachem, výfukovými plyny a hlukem. Více k této otázce na stranách 5 a 13. Všechny válce v kostce. Univerzální válec: Tandemové a kombinované válce: RTSC3 RD7 RD18-80 RD RD18-100c RD RD24-100c RD24-100o RD RD27-120c RD27-120o Provozní hmotnost od kg > Strana ,4 kg > Strana kg kg > Strana kg kg kg kg kg kg > Strana 08 > Strana kg Tahačové válce: RD RD40-130c RD40-130o RD RD45-140c RD45-140o RC50 RC50p RC70 RC70p RC70vo Provozní hmotnost od kg kg > Strana kg kg > Strana kg > Strana kg kg kg kg > Strana kg kg 02 03

3 RTSC3 Snadné manévrování, bezpečná práce: díky ohebnému kloubu a obsluze přes dálkové ovládání. Stále ale máte v příkopech spolehlivý příjem, a to i ve slepých zónách zastavěných příčnými vzpěrami. snadné manévrování díky ohebnému kloubu hutnicí výkon od 34 kn do 68 kn velmi vysoký hutnicí výkon díky budičům, které leží pod nápravou díky dálkovému ovládání není obsluha vystavena žádným mechanickým zatížením, jako jsou vibrace přenášené na ruce ochrana před prachem, výfukovými plyny a hlukem díky odstupu od hutnicího stroje snadné čištění a údržba díky dobře přístupným součástem stroje okamžité zjištění nepravidelností funkcí motoru díky LED ukazatelům diagnostiky RTX-SC3 RTX-SC3 motor Kubota motor Kohler Výkon 34,2 68,4 kn 34,2 68,4 kn Hmotnost kg kg Typ motoru naftový motor Infračervené dálkové ovládání Kontrola s velkým dosahem: Vysílací pole s dosahem až 20 metrů pod úhlem 45 vám přináší vysoký pracovní komfort. Inteligentní senzor identifikace blízkosti ovládacího panelu: Při bezpečné vzdálenosti mezi obsluhou a strojem menší než 2 metry se stroj automaticky zastaví. 2 m Velmi dobré výsledky hutnění díky ježkovým ům a vysoké odstředivé síle. Dosah v m Compatec kontrola hutnění: Compatec ukazuje relativní úroveň zhutnění zeminy. Maximálního zhutnění je dosaženo, jakmile se počet kontrolek již nezvyšuje. Vysoká bezpečnost: Pokud mezi obsluhou a hutnicím strojem není žádný zrakový kontakt, stroj se automaticky zastaví. Dodatečné 3. čidlo infračerveného přijímače zabraňuje ztrátám signálu: Poloha 3. čidla na horní straně stroje zaručuje trvalé spojení mezi dálkovým ovládáním a válcem. Změna šířky ů: U válce RTSC3 k tomu stačí několik pohybů. Bezpečná a komfortní obsluha válce RTSC3 pomocí dálkového ovládání. Cílené umístění: Díky hlubokému uložení pod středovou osou ů jsou odstředivé síly bezprostředně přenášeny do země: pro vysoký hutnicí výkon. Technologie ohebného kloubu: Pro snadné manévrování

4 RD7 Naprostá volnost po stranách doprava i doleva: Díky jednostrannému zavěšení ů s přesahem, ideální pro práci podél zdí. Zúžená konstrukce: Pro volný výhled na okraje ů, okolí stroje a staveniště. Válec RD7 je tou správnou volbou, je-li nutné pokrýt široké možnosti využití. Ručně vedený válec s dvojitými vibracemi tak optimálně zhutní jak asfalt, tak i zrnitý materiál. vysoká bezpečnost práce válec se v případě nebezpečí překážek okamžitě zastaví pomocí nouzového spínače u vodicí oje ochrana před vibracemi přenášenými na ruce díky tlumičům ve vodicí oji snadné startování i v zimě díky speciálnímu hnacímu systému spojky a čerpadla volitelně nabízen s elektrickým startérem nebo se startováním ruční klikou nádrž na vodu o objemu 60 l umožňuje delší pracovní intervaly bez nutnosti dotankování Plynulé pracovní procesy: Otáčení je snadné díky malé vzdálenosti mezi y a nízko položenému těžišti. RD7H RD7HE RD7A RD7Ye Provozní hmotnost (kg) 716,40 736,41 685,83 725,50 Šířka ů (cm) Výkon motoru (kw) 6,1 6,1 8,7 6,22 RD18 Kompaktní a maximálně obratný válec RD18 je ideální k použití při nedostatku místa, například ve vnitřní zástavbě města. Díky přesahu ů máte na obou stranách maximální volnost. malý poloměr otáčení pro snadné manévrování přesná práce podél zdí díky přesahu ů o 56 mm válec je rychle zajištěn pro přepravu, protože závěsná oka jsou snadno dosažitelná velké a perfektně vyvážené závěsné oko pro bezpečné zvedání válce intuitivní ovládání pomocí přehledného displeje, obsluha může ihned začít s prací Ideální do centra města: Válec RD18 je nejmenší válec na asfalt od Wacker Neuson se sedadlem. RD18-80 RD RD18-100c Provozní hmotnost s ROPS (kg) Šířka ů (cm) * 100* Výkon motoru (kw) 14,8 14,8 14,8 * S jednostranným zavěšením ů Vysvětlení nomenklatury c = kombinovaný válec 06 07

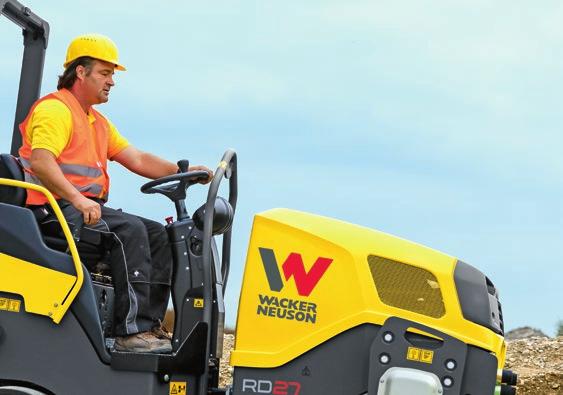

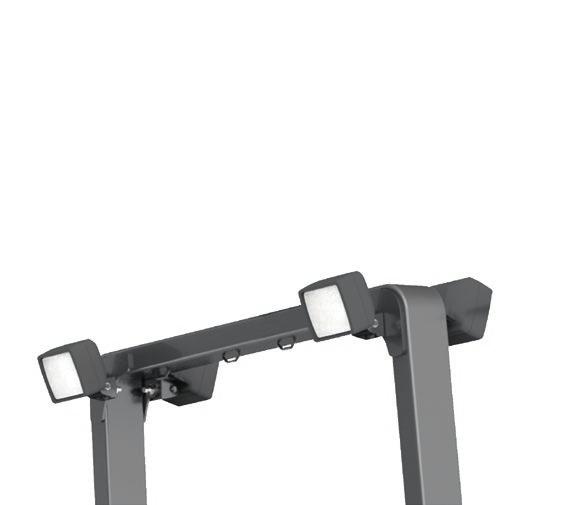

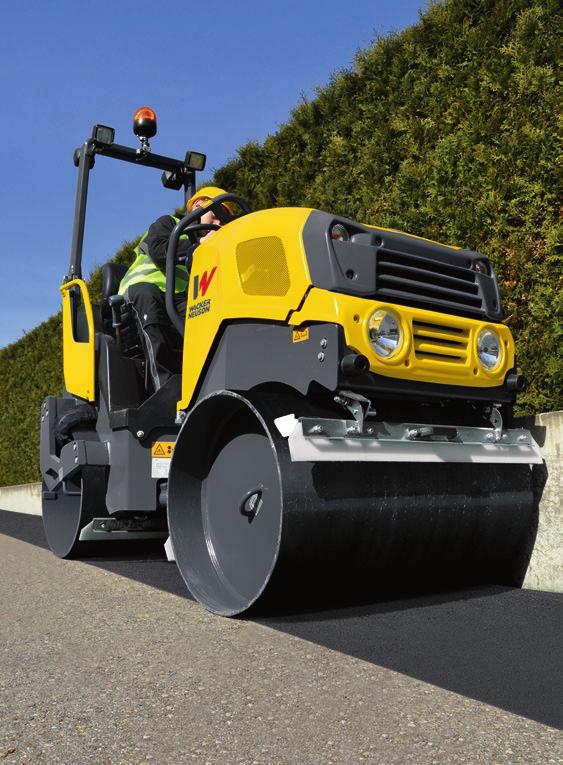

5 RD24, RD27 Tandemový válec, kombinovaný válec nebo oscilační válec: Ve třídě strojů s hmotností 2,5 tuny nabízí Wacker Neuson velký výběr a tím pro všechny vaše požadavky ten správný stroj. Díky intuitivnímu ovládání je navíc snadné dosáhnout perfektních výsledků práce. Pro bezpečný provoz na veřejných komunikacích: Pracovní světla a výstražné majáky dostupné jako volitelné příslušenství RD RD27-120c RD27-120o Provozní hmotnost s ROPS (kg) Šířka ů (cm) Výkon motoru (kw) 22,9 22,9 22,9 Přehledný displej pro intuitivní ovládání Sériově dodávaný ochranný rám řidiče je možné při přepravě sklopit dozadu Centrální závěs s velkým závěsným okem je optimálně vyvážený pro bezpečné zvedání Příjemná práce díky velkému prostoru pro nohy a nastavitelnému sedadlu Kompaktní konstrukce s nízkým místem řidiče umožňuje velmi dobrý výhled na y Dobrá schopnost manévrování a optimální stabilita při jízdě to zajišťuje kyvný kloub při současně velmi dobrém hutnicím výkonu Hutnění asfaltových ploch bez zvlnění: Díky velkému průměru ů a nízko položenému těžišti. Přesah ů o 50 mm lze v případě potřeby přestavět na přímé uspořádání Místo řidiče izolované proti vibracím pro pohodlnou práci Variabilní vibrace: Kmitočet je možné upravit pomocí otáček motoru Dva stupně vibrací pro optimální přizpůsobení podle hutněného materiálu Oscilace pro perfektní spoje mezi starým a novým asfaltem. Optimální výhled díky sedadlu s možností bočního přestavení. RD RD24-100c RD24-100o Provozní hmotnost s ROPS (kg) Šířka ů (cm) Výkon motoru (kw) 22,9 22,9 22,9 Vysvětlení nomenklatury o = oscilační válec c = kombinovaný válec 08 09

6 RD40, RD45 RD RD45-140c RD45-140o Válce z třídy 4 tuny od Wacker Neuson zvládnou práci obzvlášť účinně: Díky jejich vysoké hutnicí síle, širokým ům a možnosti výběru ze dvou stupňů vibrací a ze dvou amplitud zajišťují optimální výkon pro všechny požadavky. Tyto modely jsou dostupné jako tandemový válec, tandemový válec s oscilačním em nebo kombinovaný válec. Ergonomická plošina řidiče se sedadlem s bočním posuvem Provozní hmotnost s ROPS (kg) Šířka ů (cm) Výkon motoru (kw) 34,6 34,6 34,6 Přehledný displej pro intuitivní ovládání: bez doby na zapracování. Vyvážené rozložení hmotnosti na přední a zadní pro rovnoměrné výsledky hutnění. Velký průměr ů minimalizuje tvorbu trhlin nebo valů a zajišťuje dobrý výsledek hutnění. Trojbodový kyvný kloub vyrovnává nerovnosti, tlumí nárazy, co možná nejlépe dosedá na každý podklad Samočisticí vodní filtr a centrální odtok vody pro celý stroj Snadné čištění chladiče skrz samostatně odnímatelné zakrytí na krytu motoru. Centrální odvod vody pouze jediným pohybem. RD RD40-130c RD40-130o Provozní hmotnost s ROPS (kg) Šířka ů (cm) Výkon motoru (kw) 34,6 34,6 34,6 Vysvětlení nomenklatury o = oscilační válec c = kombinovaný válec 10 11

7 Výhody tandemových a kombinovaných válců v detailu. Vysoký komfort pro řidiče Od technického vybavení pro vlastní hutnicí práce, přes komfortní funkce, až po praktické maličkosti pro přepravu nebo údržbu: Zde vidíte, co mají všechny modely společného. Všechny válce (kromě RD7) jsou sériově vybaveny místem řidiče, které je zcela izolováno proti vibracím. Řidič je díky tomu optimálně před vibracemi chráněn. Další bezpečnost přinášejí stupínky pro pohodlný nástup, velká volnost pro nohy a sedadlo řidiče, které lze individuálně nastavit podle hmotnosti a výšky. Trojbodový kyvný kloub Trojbodový kyvný kloub mají všechny modely RD (kromě RD7). Rovnoměrné zhutnění a vysoká stabilita při jízdě jsou ústředními přednostmi trojbodového kyvného kloubu, kterým jsou vybaveny všechny tandemové a kombinované válce kromě válce RD7. Dosahuje rovnoměrného rozložení tlaku na pneumatiky nebo y, především při jízdě do zatáček. Kromě toho zlepšuje manévrovací schopnosti a zaručuje maximální stabilitu proti překlopení i stabilitu v nerovném terénu, jako je např. štěrk. Sedadlo s možností bočního posunutí mají všechny válce Wacker Neuson s výjimkou válců RD18-80 a RD7 To nejlepší osvětlení Sériově sklápěcí ochranný rám řidiče Ať již pracujete za soumraku, v noci nebo při zatažené obloze: Válce Wacker Neuson zajistí dostatek světla. U tandemových a kombinovaných modelů je možné na ochranný rám kabiny umístit pracovní světla a maják - oboje je dostupné jako volitelné příslušenství. Ještě větší bezpečnost zajišťuje ochranný rám kabiny. Sériově je sklápěcí dozadu. Válec díky tomu získá velmi kompaktní přepravní rozměry. Přehledný displej Zobrazení provozního stavu Přehledný, s intuitivním ovládáním a srozumitelným uspořádáním: Displej válců Wacker Neuson je velice uživatelsky přívětivý. Řidiči se tak cítí dobře od prvního okamžiku to je důležitý aspekt především pro půjčovny strojů. Snadná údržba Nastavení jízdy Osvětlení Vibrace Všechny válce jsou konstruovány tak, aby k provedení údržby stačilo jen několik pohybů: K tomu patří dobrý přístup k celému motorovému prostoru i snadná výměna vzduchového filtru. To šetří čas a peníze

8 Praktický centrální závěs Oscilační válec: Vpředu vibrační, vzadu oscilační. Na střed umístěný centrální závěs umožňuje vodorovné zvedání stroje. Válec tak lze přemístit jednoduše, rychle a bezpečně. Oscilační pohyb vzniká rychle se měnícím točivým pohybem vpřed-vzad dvou těles v u. Tyto síly jsou cíleně a plynule odváděny do podkladu. Současně je zatížení vibracemi podstatně nižší, než u vibračního u. To má pozitivní účinek na životnost stroje a jízdní komfort. Skvěle se hodí pro: hutnicí práce v prostoru vnitřního města, v blízkosti staveb citlivých na vibrace (např. mostů, obytných domů, historických budov), na spojích (horký na studený) a pro menší opravy Centrální závěs mají RD18, RD24 a RD27 Provoz 1: Vpředu statický, vzadu oscilace Provoz 2: Vpředu vibrace, vzadu statický Tandemový válec: Vpředu a vzadu vibrační. Kombinovaný válec: Vpředu vibrační, vzadu pneumatiky. Vibrační vyvolává v hutněném materiálu optimálním způsobem vibrace prostřednictvím rychle na sebe působících vertikálních sil. Záměrná nevyváženost zajišťuje rychlé otáčení a vy získáváte vynikající hutnicí výkon. Skvěle se hodí pro: Všechny klasické hutnicí práce Kombinovaný válec je vybaven pouze jedním vibračním em. Na zadní nápravě je gumové obutí pro přitlačení asfaltu. Tak vznikají obzvlášť kvalitní a hladké povrchy. Skvěle se hodí pro: Hutnění asfaltu na chodnících a stezkách pro cyklisty. Naše modely oscilačních válců jsou: RD24-100o, RD27-120o, RD40-130o, RD45-145o Delší časové okno, vyšší plošný výkon: S oscilacemi můžete také hutnit asfalt při nižších teplotách materiálu. Na rozdíl od hutnění s vibracemi máte tak delší časové okno. Více času a flexibility o 20 % větší teplotní rozsah 14 Naše modely tandemových válců jsou: RD18-80, RD18-100, RD24-100, RD27-120, RD40-130, RD45-140, RD7 Naše modely kombinovaných válců jsou: RD18-100c, RD24-100c, RD27-120c, RD40-130c, RD45-140c 15

9 RC50, RC70 Všude, kde je požadováno rychlé hutnění velké plochy a stoupavosti, jsou ideální kompaktní tahačové válce z třídy 5 a 7 tun. V nesjízdném terénu se navíc osvědčí díky stabilní jízdní poloze a velkému úhlu náklonu. RC50 RC50p Provozní hmotnost s ROPS (kg) Šířka ů (cm) Výkon motoru (kw) 54,6 54,6 Typ u hladký ježkový RC70 RC70p RC70vo Provozní hmotnost s ROPS (kg) Šířka ů (cm) Výkon motoru (kw) 54,6 54,6 54,6 Typ u hladký ježkový hladký Bohaté volitelné příslušenství, např. klimatizace, různá provedení sedadla, varianty osvětlení, kontrola hutnění Rychlá a snadná údržba, protože se všechny údržbové body nacházejí na jedné straně K dodání s kabinou, s ochrannou střechou nebo ochranným rámem řidiče Dobrý rozhled díky kompaktním rozměrům a vysoko položenému sedadlu Volitelně hutnění s oscilacemi v oblastech citlivých na vibrace, jako např. na mostech. Velká kabina pro řidiče s velkým prostorem pro nohy, vysoký stupeň ergonomie stroje a velmi dobrý výhled pro práce bez únavy. Kyvná podpěra v kloubu je šetrná k řidiči díky tlumení místa řidiče Trojbodový kyvný kloub pro rovnoměrné rozložení hmotnosti a zhutnění, i při jízdě do zatáček a na nerovném terénu! Vysvětlení nomenklatury vo = nastavitelné vibrace nebo oscilace c = kombinovaný válec p = válec s ježkovým em Rychlé zahájení práce: Přehledný displej a joystick se ovládají intuitivně. Bezpečná práce: Dobrý rozhled ze sedadla řidiče také na a kola. Zvládne stoupání až 60 %: Díky výkonnému pohonu kol. Komfort pro řidiče: Sedadlo a sloupek řízení s možností individuálního nastavení

10 Výhody tandemových a kombinovaných tahačových válců v detailu Jeden tahačový válec, dva způsoby hutnění Dva druhy provozu má model RC70vo S pěti kompaktními tandemovými a kombinovanými tahačovými válci máte připraveno to správné řešení pro různá stoupání, požadavky a prostorové podmínky. Místo řidiče je navíc možné vybavit podle individuálních potřeb. Všechny tandemové a kombinované tahačové válce hutní pomocí vibrací model RC70vo vám ale nabízí ještě něco extra: S ním si můžete vybrat mezi provozem s vibracemi a oscilacemi. Způsob hutnění 1: Vibrace pro vysokou hloubku zhutnění. Způsob hutnění 2: Oscilace pro optimální hutnění ploch. Hladký Hladké y mají Tahačové vozy RC50, RC70 a RC70vo Díky malému hloubkovému působení se hladký skvěle hodí pro použití v citlivých oblastech, například v blízkosti staveb citlivých na vibrace, jako jsou historické budovy, nebo na podkladech, pod kterými probíhají trubky a vedení. Hladké y jsou navíc ideální pro: nesoudržné nebo slabě soudržné půdy, jako je písek a štěrk povrchy, které již byly ošetřeny válcem s ježkovým em Trojbodový kyvný kloub Nerovný povrch, klidná kabina řidiče: Kyvná podpěra má tlumicí účinek. Ježkový Ježkové y mají tahačové vozy RC50p a RC70p Také tandemové a kombinované tahačové válce jsou vybaveny trojbodovým kyvným kloubem. Ten rozděluje hmotnost rovnoměrně na y a kola. Navíc také minimalizuje nebezpečí překlopení při plném natočení kol a zajišťuje trvale dobré výsledky hutnění. Lichoběžníkové výběžky ježkového u hutní podklad hnětením a mělněním. Čím je pokrok v hutnění větší, tím výběžky pronikají do podkladu méně hluboko. Oblasti využití ježkových ů jsou: Nízko položené těžiště tandemových a kombinovaných tahačových válců zajišťuje v nesjízdném terénu stálou směrovou stabilitu a bezpečné manévrování. Kyvná podpěra v kloubu je šetrná k řidiči díky tlumení místa řidiče. Bezpečně proti překlopení v zatáčkách: Rozdělení posuvné síly vždy v zeleném poli. jemnozrnné půdy s vysokým podílem vody, zapracování pojiv, jako je vápno nebo cement do kyselých půd hutnění soudržných, méně nosných, vlhkých půd, stejně tak jako drolivého, měkkého kameniva (např. při budování náspů) 18 19

11 Technické údaje (univerzální, kombinované a tandemové válce) RTX-SC3 RTX-SC3 RD7H RD7He RD7A RD7Ye RD18-80 RD RD18-100c RD RD24-100c RD24-100o RD RD27-120c RD27-120o RD RD40-130c RD40-130o RD RD45-140c RD45-140o JEDNOTKA Max. provozní hmotnost kg UNIVERZÁLNÍ, TANDEMOVÉ A KOMBINOVANÉ VÁLCE Provozní hmotnost s ROPS kg Max. pracovní šířka mm ,5 698,5 698,5 698, Boční přesah (vlevo/vpravo) mm 25,1 25,4 25,4 25,1 55/55 55/55 55/55 55/55 55/55 55/55 63/63 63/63 63/63 63/63 63/63 63/63 Poloměr otočení (vnitřní) mm ,6 421,6 421,6 421, Typ u vpředu Typ u vzadu Ježkový Ježkový Ježkový Ježkový Velikost pneumatik vzadu 205/60-R15 9,5/ ,5/80-16 Pohon Kubota D902 Kohler KDW 1,003 Jednoválcový, 4taktní, vzduchem chlazený naftový motor Hatz Benzínový motor Honda Vzduchem chlazený, jednoválcový 4taktní motor 4taktní, vzduchem chlazený, naftový motor Yanmar Naftový motor Kubota D1005 Naftový motor Kubota D1503 Naftový motor Kubota V2203 Výkon (dle ISO 14396) kw 15,5 14,8 6,03 6,03 7,13 6,2 14,8 14,8 14,8 22,9 22,9 22,9 22,9 22,9 22,9 34,6 34,6 34,6 34,6 34,6 34,6 Objem palivové nádrže l , Rychlost plynule km/h 1,5 2,5 0 4,5 0 4,5 0 4,5 0 4, Stoupavost s/bez vibrací % 50/50 50/45 40/45 40/45 40/45 40/45 30/40 30/40 30/40 30/40 30/40 35/40 30/40 30/40 35/40 30/40 30/40 30/40 30/40 30/40 30/40 Odstředivá síla vpředu I/II kn 68,4 68,4 22,2 22,2 22,2 22,2 25/16 25/16 25/16 46/28 46/28 46/28 52/32 52/32 52/32 64/39 64/39 64/39 64/39 64/39 64/39 Odstředivá síla vzadu I/II kn 68,4 68,4 13,1 13,1 13,1 13,1 25/16 25/16 46/28 52/32 64/39 Objem nádrže na vodu l Možnosti konfigurace TANDEMOVÉ A KOMBINOVANÉ VÁLCE Shoda s CE Výstražné štítky DIN ISO Stěrače, sklápěcí Ochranný rám kabiny, sklápěcí Sedadlo řidiče umělá kůže, černá RD18 RD24 RD27 RD40 RD45 Sedadlo řidiče látka, antracit Sedadlo řidiče umělá kůže, černá, komfortní vybavení Hydraulický olej standard Hydraulický olej, biologicky odbouratelný Kryt klínového řemenu Vstřikování nemrznoucí kapaliny Stroj pro přitlačení a řezání okrajů, vpředu vpravo Řezací kolo, průměr 350 mm Přítlačný válec, 45 stupňů, 5 cm obložení Přítlačný válec, 45 stupňů, 8 cm obložení Přítlačný válec, 60 stupňů, 5 cm obložení Přítlačný válec, 60 stupňů, 8 cm obložení RD18 RD24 RD27 RD40 RD45 Sypač písku komplet, přesné válcové rozmetadlo (kombinované válce) Sypač písku komplet, přesné válcové rozmetadlo Couvací alarm, s regulací hlasitosti Záložní alarm Osvětlení dle StVZO Pracovní osvětlení na ochranném rámu kabiny, dvojité Pracovní osvětlení na ochranném rámu kabiny, 4násobné, halogeny Výstražný maják na ochranném rámu kabiny Zvuková izolace Souprava nářadí Rozdělovač množství Sady ů Standard Volitelné příslušenství Není dostupné TANDEMOVÉ A KOMBINOVANÉ VÁLCE UNIVERZÁLNÍ VÁLCE Atest TÜV RTSC3 2. motor Vysvětlení nomenklatury o = oscilační válec c = kombinovaný válec

12 Technické údaje (tahačové válce) Možnosti konfigurace RC50 RC50p RC70 RC70p RC70vo RC50 RC50p RC70 RC70p RC70vo JEDNOTKA Max. provozní hmotnost kg Joystick Standard Provozní hmotnost s ROPS kg Joystick pro variantu s ovládáním radlice TAHAČOVÉ VÁLCE TAHAČOVÉ VÁLCE Max. pracovní šířka mm Boční přesah vlevo/vpravo mm 65 / / / / / 70 Poloměr otočení (vnitřní) mm Typ u Ježkový Ježkový Velikost pneumatik vzadu TR PR TR PR AW TL TR TL AW TL Pohon Naftový motor Kubota V3307-CR-T Výkon (dle ISO 14396) kw 54,6 54,6 54,6 54,6 54,6 Objem palivové nádrže l Rychlost plynule km/h 0 12,5 0 12,5 0 12,5 0 12,5 0 12,5 Stoupavost s/bez vibrací % 55 / / / / 60 55/60 Odstředivá síla vpředu I/II kn / Možnosti konfigurace Lakování v 1 barvě RAL + šedá Lakování ve 2 barvách RAL dle výběru Sada pneumatik s diamantovým profilem Sada pneumatik s traktorovým profilem Shoda s CE Výstražné štítky DIN ISO Stěrač ROPS pevný Kabina s ROPS s vyhříváním atest FOPS (stupeň I), 1 vstupní dveře RC50 RC50p RC70 RC70p RC70vo TAHAČOVÉ VOZY Sedadlo řidiče umělá kůže, černá Sedadlo řidiče látka, antracit Sedadlo řidiče umělá kůže, černá, komfortní vybavení Sedadlo řidiče látka, antracit, komfortní vybavení Sedadlo řidiče látka s vysokou zádovou opěrkou, antracit, komfortní vybavení Přestavení sedadla vpravo/vlevo Hydraulický olej standard Hydraulický olej, biologicky odbouratelný Kontrola zámku bezpečnostního pásu Rádio Příprava pro tachograf Tachograf komplet Příprava na kontrolu hutnění pro zemní práce a asfalt Hasicí přístroj Zakrytí armatur Ochranná stříška plast Ochranná stříška plast s integrovanou ochrannou mříží FOPS (stupeň I) Radlice Ježkový, dvoudílný, namontovaný Ježkový, dvoudílný, nenamontovaný Sada rezervních pneumatik s traktorovým profilem Sada rezervních pneumatik, univerzální Kontrola hutnění pro zemní práce Měřič rychlosti Automatické zastavení motoru Ukazatel kmitočtu vibrací Couvací kamera Couvací alarm, s regulací hlasitosti Kabina s ROPS s vyhříváním a klimatizací, atest FOPS (stupeň I), 2 vstupní dveře Automatické vibrace Osvětlení dle StVZO Standard Volitelné příslušenství Není dostupné Není dostupné při volbě ROPS pevný Není dostupné při volbě ROPS pevný Povinnost při volbě Atest TÜV Pouze při volbě Sedadlo řidiče umělá kůže, černá, komfortní vybavení Sedadlo řidiče látka, antracit, komfortní vybavení Pracovní osvětlení, 4násobné, halogeny Pracovní osvětlení, 4násobné, LED Výstražný maják Odpojovač baterie, elektronický Všechny údaje se týkají základního stroje. Změny vyhrazeny. Souprava nářadí Produktový program Wacker Neuson zahrnuje více než 300 různých skupin produktů Atest TÜV v nejrůznějších provedeních, které vycházejí z různých poměrů napětí a kmitočtu, místních předpisů, tržních podmínek a podmínek používání. Proto tedy ne všechny zde uvedené, resp. vyobrazené produkty Wacker Neuson nejsou k dodání nebo povoleny ve všech zemích. Změny v zájmu stálého dalšího vývoje jsou vyhrazeny. Wacker Neuson nepřebírá žádné záruky za správnost a úplnost údajů uvedených v prospektu. Přetisk pouze s písemným souhlasem společnosti Wacker Neuson. Wacker Neuson Vertrieb Europa GmbH & Co.KG, Všechna práva vyhrazena. Vysvětlení nomenklatury vo = nastavitelné vibrace nebo oscilace c = kombinovaný válec p = válec s ježkovým em 22 23

13 Váš pracovní den je plný výzev. Máme pro vás vhodná řešení a pomůžeme vám být před konkurencí o krok napřed. Nabízíme vám vše, co potřebujete: Wacker Neuson all it takes! Produkty Technika na úpravu betonu Hutnění Demoliční technika Rýpadla Kolové nakladače Teleskopické nakladače Dumpery Elektrocentrály Osvětlení Čerpadla Topidla Použité stroje Služby Náhradní díly Financování Opravy a údržba Akademie Pronájem Telematika Odborníci na beton *WN.EMEA V02.CZ* WN.EMEA V02.CZ 04/2017 CZ
