2 Bezpečnostní upozornění Výrobek obsahuje malé části, skladujte mimo dosah dětí do let. S ohledem na to, že rc-model obsahuje elektrické části, skladujte ho vždy na suchém místě při pokojové teplotě. Pravidelně kontrolujte stav baterii a před nabíjením baterie stav zástrčky nabíječky. Nikdy rc-model nepoužívejte v případě, že jsou jednotlivé části rc-modelu, nebo nabíječky poškozeny. Oddělitelné malé části musí být skladovány vždy mimo dosah dětí. V případě, že je rádiové spojení mezi rc-modelem a dálkovým ovládáním přerušeno, nebo je rušeno jiným rádiovým signálem doporučujeme model vypnout a používat na jiném místě, kde rádiový signál není rušen. Dálkové ovládání nefunguje správně, v případě, že jsou jeho baterie slabé, nebo vybité. Dobijte, nebo vyměňte baterie. Použité baterie zlikvidujte vhodným způsobem na místě, která jsou k tomu určeny, dbejte na životní prostředí. Vždy dálkové ovládání skladujte na suchém a chladném místě. Nevystavujte dálkové ovládání a model vysokým teplotám a vlhkému prostředí. V případě, že došlo k navlhnutí baterie, okamžitě baterii utřete do sucha měkkým a suchým hadříkem. V případě, že je baterie poškozena, baterii dále nepoužívejte. Rc-model je napájen několika dobíjecími Li-Po bateriemi. Dálkové ovládání vyžaduje použití AA baterii. Dbejte na správnou polaritu, při výměně baterii. Dobíjecí baterie je nutné dobíjet pod dohledem dospělé osoby. Níkdy nepoužívejte kombinaci starých a nových baterii, které mají různý stupeň nabití. Po vybití baterii je nutné baterie z modelu vyjmout. Nikdy baterie nezkratujte kontaktem s kovovými předměty a nekombinujte nabíjecí a standartní AA baterie. Nevhazujte baterie do vody, nebo ohně. V modelu se musí používat pouze baterie vhodného typu a konstrukce, které jsou stanoveny výrobcem, dbejte na použití baterii s předepsanou voltáží. V průběhu nabíjení baterii dochází k jejich částečnému zahřátí. Rc-model je rádiově ovládán a nejedná se o hračku. K tomu abyste mohli model používat je nutné ho správně dle návodu zkompletovat. Model vyžaduje pravidelnou údržbu a kontrolu. Náhradní díly a doporučené příslušenství není součástí balení. Použití baterii, které nejsou předepsany výrobcem může model a dálkové ovládání poškodit. Pro bezpečné používání rc- modelu a v zájmu prevence poškození modelu, nebo ohrožení zdraví je nutné dodržovat následující Ujistěte se, že jste se dostatečně seznámili s uživatelskou příručkou a pokyny k použití rc-modelu, které jsou v ní uvedeny. Uživatelům, kterí nemají dostatečné zkušenosti se sestavením a používáním rc-modelů doporučuje vyhledání zkušeného uživatele, aby byla zajištěna správná kompletace modelu. 2

3 Rc-model obsahuje malé a ostré části, kompletaci a skladování modelu doporučujeme mimo dosah dětí. Dbejte na správnou polaritu baterii a baterie nikdy nerozebírejte. Rc- model nikdy nepoužívejte na cestních komunikacích s provozem aut, nebo na místech s pohybem dětí, nebo chodců, aby nedošlo k nehodám a poškození zdraví a majetku. Při kompletaci modelu dbejte, aby nedošlo ke zranění v důsledku řezání, nebo použití nástrojů, jako je například šroubovák. V případě, že rc-model nepoužíváte, model vypněte a vyjměte baterie z rc-modelu a dálkového ovládání. Nebezpečení poškození modelu a dálkového ovládání v důsledku výtoku z baterii. 3

4 Nátěr modelu provádějte ve větrané místnosti. Nevystavujte model místům, kde je používána stejná frekvence dálkového ovládání, protože můžedojít k potížím s ovládání rc-modelu, nebo ztrátě kontroly nad modelem a vzniku nehod. V době, kdy dochází k párování modelu a dálkového ovládání, dbejte, abyste byli mimo dosah jiných dálkových ovládání stejné frekvence. Nikdy model nevystavujte vysokým teplotám, ostrému slunečnímu světlu, nebo vlhkosti. Bezpečné používání modelu V důsledku prevence nehod model nepoužívejte na těchto místech a v těchto situacích: 4

5 Používejte rc-model na prostorném místě, mimo pohybu osob a také mimo cestních komunikací a dálnic, mimo blízkosti osob, nebo v blízkosti skupiny lidí a mimo obytných zon a parků, uvnitř budou s nedostatečným prostorem k pohybu rc-modelu. Vždy mějte rc-model pod dohledem, kde můžete jeho model vizuálně kontrolovat. Okamžitě ukončete provoz modelu, v případě, že model jinak než bežným způsobem. V případě, že byl model poškozen, nebo je na něm nějaká závada, ukončete provoz modelu, pokračováním provozu modelu může dojít k jeho dalšímu poškození. Před použitím modelu zkontrolujte stav baterii a to že jsou baterie suché. V případě, že jsou baterie slabém, může dojít ke ztrátě kontroly nad rc-modelem a k jeho poškození, nebo dalším nehodám v okolí modelu. Mějte na paměti, že se můžete nacházet na místě, kde jsou jiné osoby, které používají rc-model stejné frekvence. V zájmu ochrany zdraví osoby, která rc-model používá a také dalších osob, které můžou být v blízkosti doporučujeme dodržovat následující Bezpečné používání baterie Použitá baterie, u které skončila její životnost v důsledku opotřebení má být zlikvidována na místě k tomu určeném. Baterie, které nejsou nabíjecí není možné dobíjet. Nevhazujte baterie do ohně, nebezpečí exploze. Baterii nepolykejte. Skladujte na chladném a suchém místě a mimo dosahu dětí. V případě, že došlo k vytečení baterie a došlo ke kontaktu tekutiny a očí, okamžitě oči vypláchněte a vyhledejte očního lékaře. Nevkládejte prsty, nebo jiné přeměty do rotujících částí. Po skončení provozu se nedotýkejte motoru. Nebezpečí popálení. Co potřebujete k provozu modelu 7.4 V 1500 mah Li-Po baterie s vysokou kapacitou Křížový montážní klíč a dva šestiúhelníkové klíče 5

6 4 x AA alkalická baterie do dálkového ovladače, není součást balení Montážní šrouby Dálkové ovládání Kryt těla modelu Rc-model v měřítku 1:12 4WD Pozor, vždy používejte pouze dálkové ovládání, které je dodáváno s modelem. Popis a funkce dálkového ovládánínnkc 6

7 Left, right hand switch přepínání použítí pro leváky a praváky Indicator light kontrolka Power switch- tlačítko pro zapnutí a vypnutí Throttle percentage switch- ovládání rychlosti Battery box - prostor pro baterie Steering trim- regulace plynu Left Right Turn otáčení volantu doleva a doprava Left Right hand switch control- přepínač pro ovládání levou a pravou rukou Accelerator- plyn Forward/ Brake/ Backward - vpřed, brzda a vzad Dálkové ovládání je možné nastavit pro ovládání levou, nebo pravou rukou. Dálkové ovládání je kontruováno pro ovládání levou i pravou rukou. Vložení baterii k c. Otevřete kryt prostoru pro vložení baterii na spodní straně dálkového ovládání. Vložte 4 x AA alkalické baterie a dbejte na správnou polaritu. 7

8 Uzavřete kryt prostoru pro baterie, jak je znázorněno na obrázku Kompletace rc-modelu Kompletace těla rc-modelu Popis hlavní desky přijímače rc-modelu Servo output socket výstupní konektor Dual LED power socket duální konektor LED osvětlení 8

9 Switch socket konektor vypínače Power input 7.4 V vstupní elektrické konektory napájení Motor output výstup a přípojka motoru Instalace baterie Car power plug elektrický konektor modelu Battery pack plug elektrický konektor baterie Příprava rc-modelu před startem Zapněte dálkové ovládání jak je znázorněno na obrázku tlačítkem ON. The power switch after open the cockpit Zapněte rc-model vypínačem umístěným uvnitř kabiny. 9

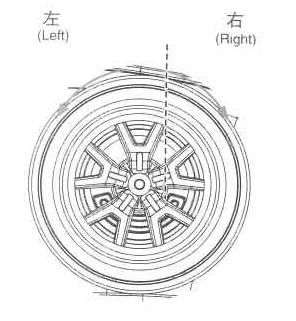

10 Zkontrolujte pomocí kolečka řízení polohu přední nápravy a ujistěte se, že kola směřují dopředu. Left- směr doleva Right směr doprava Poloměr otáčení modelu závisí na umístěných na přední nápravě. kolečkem ovládajícím polohu kol tím víc se vychýlí kola nápravy nebo doprava. poloze kol Čím víc pohnete přední nápravy, směrem doleva, Nastavte rychlost rc-modelu pomocí tlačítka Steering trim množství plynu. Při nastavení množství plynu držte přední kola ve vzduchu. 10

11 Pečlivě nastavte směřování předních kol, při neutrální poloze ovládacího kolečka, směřují přední kola rovně. V případě, že se při neutrální poloze kolečka rc-model nepohybuje směrem rovně, opakujte nastavení polohy řízení. Zkontrolujte polohu spouště na dálkovém ovladači, jak je znázorněno na obrázku. Forward- pohyb vpřed, Brake brzda, Backward pohyb vzad. Zmáčkěte prstem spoušt na spodní straně dálkového ovládání směrem k sobě. Model se pohybuje směrem dopředu. Pohybem prstu na spoušti směrem dopředu, rcmodel zabrzdí. Po zabrždění uvolněte spoušt, která se pohne do neutrální polohy. Pohybu vzad dosáhnete při pohybu spouště směrem od sebe. Nastavení frekvence dálkového ovládání Zapněte dálkové ovládání a jeho fungování se zobrazí blikáním červené kontrolky na dálkovém ovládání. Blikání signalizuje proces párování vysílače v dálkovém ovládání a přijímače umístěného uvnitře rc-modelu. 11

12 Pohněte vypínačem směrem dozadu po dobu tří sekund, jak je znázorněno na obrázku. Kontrolka bliká červeně a zeleně po dobu šesti sekund. Následně je párování vysílače a přijímače dokončeno a kontrolka bliká červeně. Údržba modelu V Po ukončení provozu rc-modelu, vyjměte baterie. Očistěte model od nečistot a olejových skvrn. Zkontrolujte osazení všech šroubů, jestli nedošlo ke ztrátě některého z nich a dotáhněte šrouby. Naolejujte mechanické části rc-modelu. Vyjměte baterie z dálkového ovladače. Konstrukce modelu a jeho částí VVVVVVVVV Konstrukce kola 12 V

13 Konstrukce předního tlumiče Konstrukce zadního tlumiče 13

14 Konstrukce převodovky a servo řízení 14

15 Konstrukce zadní nápravy s převodovkou 15

16 Konstrukce přední nápravy 16

17 17

18 Konstrukce podvozku 18

19 Uchycení tlumičů k podvozku 19

20 Konstrukce karoserie modelu 20

21 Kompletace těla modelu 21

22 Seznam dílů rc-modelu Dno modelu Díly střední části převodovky Vahadlo Univerzální zásuvka Díly přední části Zadní náprava Držák baterie převodovky Univerzální kloub Díly řízení Nosník zadní nápravy Díl druhého patra Rám absorberu Cavel Uchycení zadní Páka zadního kloubu nápravy Držák serva Díl ochranného Uchycení rámu Pilíř S Pilíř L rámu Zadní konzola Přední konzola Ochranný rám Držák střešních světel Přední držák světel 22

23 Vazba vahadla Vazba řízení Vazba předního Kloub zadní nápravy Hnací ozubená absorberu Blok motoru Šachta zadní osy Hřebík hlavy kola Části vahadla hřídele Kolík Šachta wave box Šachta spojky Kotouč přítlaku spojky Set šestiúhelných Kuličkové ložisko matic Kuličkové ložisko Držák ložiska Držák ložiska Držák ložiska Šestiúhelníkový šroub ložiska Kolík Šestiúhelníkový T šroub T šroub 23 Šroub hlavy Křížový šroub

24 Šestiúhelnikový Šestiúhelnikový T šroub hlavy T šroub hlavy šroub hlavy Plochý šestiúhelnikový T šroub hlavy Šroub hlavy Šestiúhelnikový T šroub hlavy Kolo Šestiúhelnikový Šestiúhelnikový Plochý šestiúhelnikový Šestiúhelnikový šroub T šroub hlavy Plochý šestiúhelnikový T šroub hlavy Matice šroub hlavy Tlumič 1 Tlumič 2 Převod nápravy Převod přední nápravy Převod zadní Zadní diferenciál Přední diferenciál nápravy Spojka Střední část převodovky 24

25 Díl nárazníku Kryt těla modelu 1 Servo Nabíječka Kryt těla modelu 2 Kryt těla modelu 3 Dálkový ovladač Motor 7.4V 1500 Ah Krabička přijímače baterie Vypínač Parametry: Měřítko: 1/12 Vysílačka: 2.4G Náhon: trvale na 4 kola Motor: 380PH Rozměry auta: 400 x 230 x 180mm Rozvor zádní nápravy : 246mm Rozvor přední nápravy : 190mm Váha : 1226g Tři možnosti převodových poměrů T 1:10.4 pomalá rychlost T 1:9.5 střední rychlost T 1:8.7 vysoká rychlost Dosah vysílačky: M Doba provozu: cca 15-18minut Rychlost : km/hod Nabíjecí čas baterie: cca 2.5 hodiny Baterie do ovladače: AA 1.5V x 4 (nejsou v balení) 25
