1 RC model auta Modelsport X-Crawlee PRO 4WD Obj. č.: Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup RC modelu CARSON Modelsport X-Crawlee PRO 4WD. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Rozsah dodávky 1. Podvozek s karoserií. 2. Dálkové ovládání (jen ve verzi RTR) Bezpečnostní pokyny Bezdrátově ovládané modely nejsou hračky a naučit se je správně ovládat vyžaduje čas. Na děti do 14 let by měla při manipulaci s modelem dohlížet dospělá osoba. Řízení dálkově ovládaných modelů je fascinující koníček. Musí se však provádět s nezbytnou opatrností a respektem. Dálkově ovládané modely mohou během provozu způsobit škody na majetku a zranění osob, za které je zodpovědný uživatel. Jen správně udržovaný model bude fungovat správným způsobem. Používejte jen schválené náhradní díly a nikdy k modelu nepřipojujte žádné nevhodné části. Je na výhradní odpovědnosti uživatele, aby zajistil, že model bude fungovat správně a že všechny šroubky, matky a připojení jsou řádně utaženy. Nikdy nepoužívejte model, aniž byste nejdříve zkontrolovali následující body: Akumulátor v modelu a baterie v dálkovém ovládání jsou plně nabité a mají správné napětí. Před každým použitím zkontrolujte funkčnost dálkové ovládání. Ujistěte se, že všechny serva reagují správně na signál z vysílače. Ubezpečte se, že všechny části modelu jsou v pořádku a fungují správně. Ubezpečte se, že všechny matice a šrouby jsou dobře utaženy. Přesvědčte se, že v blízkosti nikdo nepoužívá RC model nebo podobný vysílač, který by mohl způsobovat rušení signálu dálkového ovládání. Jakýkoliv jiný rádiový signál na stejném kmitočtu by mohl způsobit ztrátu kontroly nad modelem. Vždy nejdříve zapněte vysílač, abyste se vyhnuli nepředvídatelným reakcím přijímače na signály z jiných zdrojů. Přesvědčte se, že v blízkosti nikdo nepoužívá RC model na stejném kmitočtu (viz číslo na krystalu). Po ukončení jízdy vypněte nejdříve přijímač a až poté vysílač. Nejezděte s modelem v blízkosti vedení vysokého napětí a stožárů vysílačů. Model nikdy nepoužívejte během bouřky! Na signály dálkového ovládání můžou mít vliv atmosférické poruchy. Elektrická připojení modelu nejsou vodotěsná. Nepoužívejte model tam, kde je mokro. Nejezděte proto za deště, sněžení a ani přes louže a po mokré trávě. Nejezděte s modelem nikdy na místech, kde to není dovoleno a kde se pohybují lidé. K jízdě si zvolte dostatečně velkou a volnou plochu bez překážek. S modelem jezděte mimo silnice, dálnice a tam, kde se nepohybují lidé a zvířata! Neřiďte model, když jste unaveni, nebo když je vaše schopnost reagovat nějakým způsobem narušena. Model při jízdě neustále sledujte a mějte ho pod dohledem. Před jízdou je potřebné správně připojit karoserii na podvozek. Před odstraněním karoserie nechte motor vychladnout. Některé části se během provozu silně zahřívají a mohly by způsobit vážná poranění. Věnujte pozornost signálům o stavu baterií ve vysílači. Ubezpečte se, že baterie vysílači i akupack mají správné napětí a plnou kapacitu. Pokud dojde ke snížení jejich napětí, můžete ztratit kontrolu nad modelem. Nikdy nemíchejte dohromady plně nabité a částečně vybité baterie/akumulátory, ani akumulátory s různou kapacitou. Standardní baterie, které nejsou určeny k nabíjení, nikdy nenabíjejte. Pohonný akumulátor NiMH Baterie do vysílačky Nabíječka Nabíjecí kabel Návod k obsluze Pokud se model delší dobu nepoužívá, musí se z něho bezpodmínečně vyjmout akumulátor.

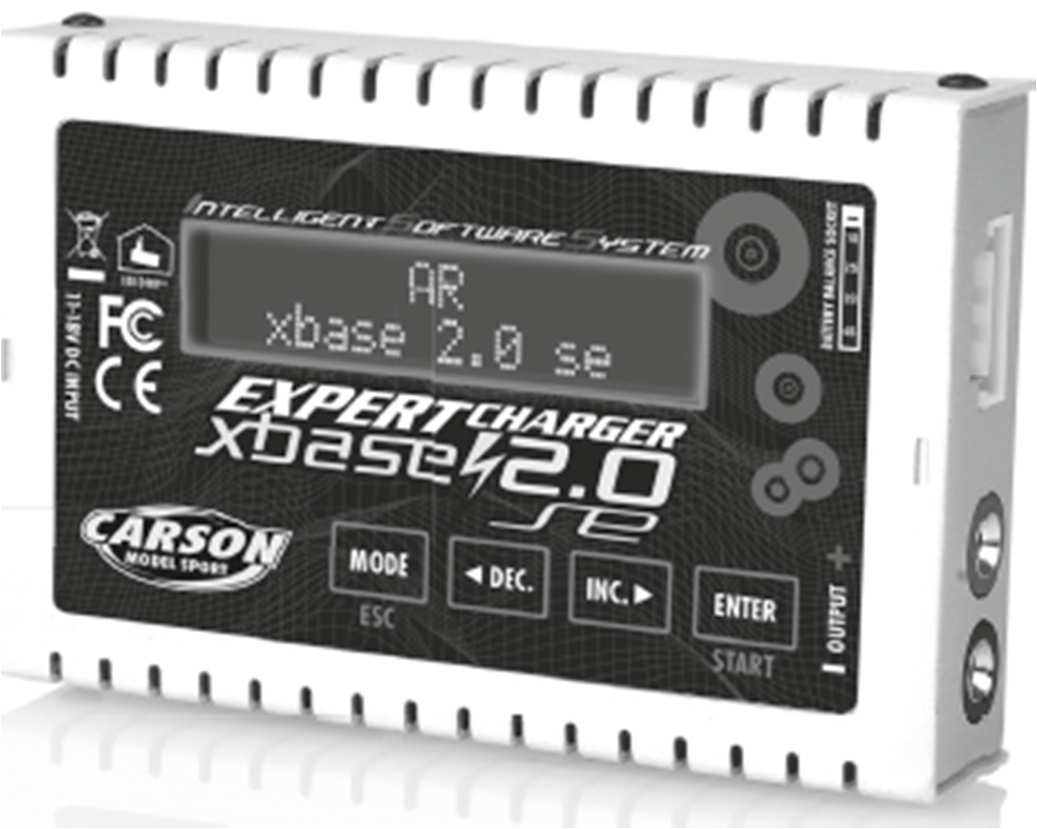

2 Nástroje, které budete potřebovat k montáži: Modelářský nůž Lepidlo Jehlové kleště Nůžky Oddělení karoserie od podvozku 1. Odstraňte kolík 2. Zvedněte karoserii Křížový šroubovák Šestihranný klíč Pinzeta Štípačky Podvozek Vložení pohonného akupacku Pozor: K nabíjení akupacku používejte jen doporučenou nabíječku Carson Expert Charger xbase 2.0 se. 1. Vložte akupack. 2. Přichyťte ho úchyty. Rada: Nikdy nenabíjejte běžné baterie, které nejsou určeny k nabíjení. Nabíjecí akumulátory se musí nabíjet jen pod dohledem dospělé osoby. Nabíjecí akumulátor vkládejte při dodržení správné polarity. Slabý akupack se musí z modelu vyjmout. Kontakty akupacku se nesmí zkratovat. Pravidelně kontrolujte, zda není nějaká část akupacku nebo nabíječky poškozena. 1. Přední kolo 5. Podvozek 2. Servořízení 6. Zadní tlumič 3. Regulátor otáček 7. Zadní pneumatika 4. Přední tlumič

3 Zapnutí RC systému POZOR! Vždy zapínejte nedříve vysílač! 1. Připojte pohonný akupack. 2. Zapněte přijímač. 3. Nasaďte na podvozek karoserii a připevněte ji pomocí úchytů. A = jízda dopředu a přidávání plynu B = brždění a pohyb dozadu Řešení problémů Ovládání modelu Zvedněte model ze země. Otočte kolečkem řízení až nadoraz doleva a doprava. Kola musí sledovat pohyb kolečka řízení. Pokud se kola otáčejí opačným směrem, přepněte přepínač reverzního pohybu serva (ST do polohy REV). K ovládání rychlosti jízdy použijte páku gas/brake (plyn/brzda). Pohybem páky dozadu ovládáte pohyb dopředu a plyn. Pohybem páky dopředu ovládáte brždění a couvání. Problém Příčina Řešení Model se nehýbe. Není zapnutý vysílač nebo přijímač. Zapněte vysílač nebo přijímač. Je špatná polarita nebo typ akupacku. Zkontrolujte typ a polaritu akupacku. Akupack je slabý. Vyměňte akupack nebo ho nabijte. Model nelze ovládat. V modelu nebo ve vysílači je akupack, resp. baterie. Použijte plně nabitý akupack, resp. nové baterie. Chybějící nebo špatně připojena Utáhněte dobře anténu na vysílači anténa a/nebo na přijímači. V blízkosti se používá nějaký RC Zvolte si k jízdě jiné místo nebo model na stejném kmitočtu. vyměňte krystal. Model nejede rovně. Není správně nastaveno trimování řízení. Jsou uvolněny matice na předních a na zadních kolech. Utáhněte matice. Model se nedá zastavit. Není správně nastaveno trimování plynu. Model nejede dozadu. Není správně nastaveno trimování plynu. Nesprávný způsob řízení Ovládejte model správným způsobem. Model jede příliš pomalu. Je slabý pohonný akupack. Vyměňte akupack nebo ho nabijte. Motor ztratil výkon. Použijte náhradní motor. Jsou příliš uvolněny matice zadních kol. Utáhněte matice kol. V ozubených převodech je prach Vypněte model (OFF) a vyčistěte nebo nečistota. převody. Recyklace Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně!

4 Manipulace s bateriemi a akumulátory Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory. Nápravy (2) Pastorek Sada převodovka, kluzná spojka Diferenciál Komplet převodovky Tlumiče Držák antény/šasi Opěra rámu Sada kulových hlav Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Náhradní díly Kryt převodovky (2) Páka řízení (2) Hnací hřídel (2) Spojovací tyče (10) Sada matic Sada úchytů karoserie Držák tlumiče (2) Držák serva (2) Nárazník (přední, zadní) Držák akupacku Šrouby středového pohonu/hřídele Kuličkové ložisko (8) Karoserie X-Crawlee Pro Sada kol X-Crawlee Pro (2) Držák motoru Kuželové soukolí (2) Sada šroubů

5 Schematický náhled Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. VAL/10/2016
