2 OSH O SPOLČNOSTI TTK...4 MOLOVÉ ROZĚLNÍ KOTLŮ TTK...6 NÍK TTK TTK WOO&PLLT TTK PLLT 30 UTOMTI PLUS TTK SLX TTK PX TTK P MOIIK KOTLŮ TTK SLX, PX P TTK PX OMI PLLT TTK PLLT TTK PLLT URNR UTOMTI KUMULČNÍ NÁRŽ TTK K, S TTK HR, HRS TTK TUV, TUVS TTK S, SS TTK KZT PLUS TTK KST PLUS TTK KT PLUS, KT SMLL PLUS LKTRIKÉ KOTL TTK LTRI XLLNT, LTRI SY ZÁSONÍKY TUV TTK PZO, Z100 PLUS SOLÁRNÍ KOLKTORY SOLRTHRM, VKUUMTHRM RIÁTORY TTK TYP K, TYP VK TTK-OVNTROP KVITRMNÍ POKOJOVÉ RULÁTORY TTK TH... 59

3 eník Kombinovaný kotel na dřevo a pelety Kotel na pelety řevozplyňovací kotle Litinový kotel na pevná paliva kumulační nádrže Plynové kotle lektrické kotle a zásobníky TUV Solární kolektory Radiátory a příslušenství

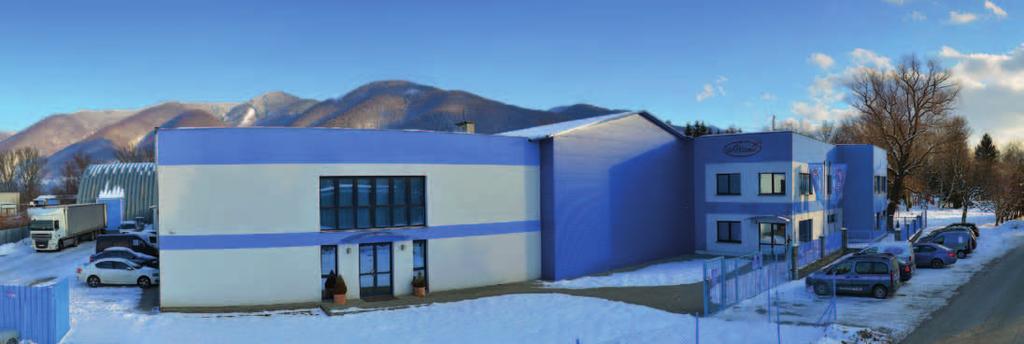

4 O SPOLČNOSTI TTK O SPOLČNOSTI TTK, s.r.o. y Nejvýznamnější slovenský výrobce tepelné techniky y Spokojení zákazníci ve více než 49 zemích světa y Široký sortiment výrobků y 540 servisních organizací v ČR y Více než 150 zaměstnanců (SK, Z, HU) y ržitel certifikátu kvality ISO 9001 pro výrobu kotlů, servis a management od společnosti Lloyd s Register Quality ssurance ONĚNÍ PROUKTOVÉ PORTOLIO Produktové portfolio firmy TTK, s.r.o. se vyznačuje širokým sortimentem výrobků TTK, které je rozděleno dle typu daného produktu, výkonu a druhu paliva: y dřevo dřevní pelety, resp. biomasa y zemní plyn / LP-propan elektrická energie y solární technika zásobníky TUV y akumulační nádrže radiátory V současnosti má společnost TTK, s.r.o. nejširší produktové portfolio výrobků oproti konkurenčním výrobním firmám. RTIIKÁTY Společnost TTK, s.r.o. je držitelem certifikátu systému managementu jakosti ISO 9001 uděleného společností Lloyd's Register Quality ssurance pro návrh, vývoj, výrobu a servis plynových zařízení a kotlů na spalování biomasy. Společnost TTK, s.r.o. se snaží o to, aby každý její výrobek patřil ve své třídě k těm nejlepším. Nejvýstižněji o tom svědčí i množství ocenění z mezinárodních výstav doma i v zahraničí. Téměř všechny skupiny vyráběných výrobků se mohou pochlubit nějakým oceněním. Všechny výrobky TTK jsou kvalitní prémiové produkty vyrobené nejmodernější technologií na základě nejnovějšího výzkumu. Výrobky mají certifikáty, TÜV, OST od renomovaných zkušeben ve světě. 4

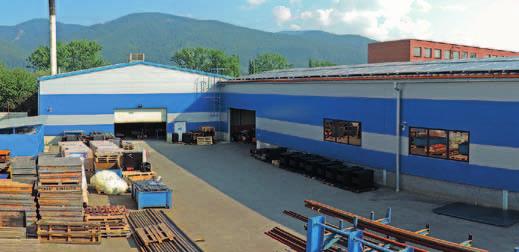

5 O SPOLČNOSTI TTK VÝZKUM VÝVOJ Společnost TTK, s.r.o. má vlastní výzkumné a vývojové centrum. Při vývoji se kladou priority na vývoj sofistikovaných a inovátorských produktů vysoké kvality, které dovedou obstát v konkurenčním boji na evropských i světových trzích. Všechny výrobky TTK jsou navrhovány a vyvíjeny v souladu s příslušnými normami, specifikacemi, právními a ostatními předpisy. Výběr komponentů do výrobků TTK podléhá nejpřísnějším kritériím a mohou být použity jedině spolehlivé a dlouholetým provozem ověřené komponenty a materiály od renomovaných dodavatelů. Při vývoji společnost TTK, s.r.o. nekooperuje s jinými výrobci, ale snaží se být vždy o krok před konkurencí. VÝRONÍ ZÁVO TTK Výroba kotlů na biomasu Společnost TTK, s.r.o. disponuje nejnovější a nejmodernější technologií pro výrobu kotlů (svařovací robotizovaná pracoviště, laserové pracoviště,...), což v mnoha oblastech převyšuje současný evropský standard a podstatně zvyšuje kvalitu a životnost finálních výrobků. Technologie výroby kotlů na biomasu Na kvalitu výrobků TTK jsou kladeny nejvyšší požadavky. Kotle jsou vyráběny ze speciálního kotlového plechu. Montáž stacionárních a nástěnných kotlů Společnost TTK, s.r.o. vyrábí výrobky ve vlastních výrobních halách s členěním výroby na kotle na biomasu litinové a ocelové, nástěnné plynové kotle a stacionární litinové kotle. PROČ SI VYRT SPOLČNOST TTK? yy ěhem své existence vyrobila společnost více než výrobků yy Výrobky TTK jsou vyrobeny nejmodernějšími výrobními technologiemi yy Inovativní řešení yy Produkty mají vynikající spotřebitelské a emisní hodnoty yy Kompletní technická podpora yy Špičkové výrobky s nejvyšší kvalitou, funkčností a designem yy Zákazníci a partneři mají možnost zaškolení kdekoli na světě yy Široký sortiment výrobků na biomasu, plyn a solární technika od jednoho výrobce xportní aktivity xportní aktivity TTK, s.r.o. jsou rozvinuty ve více než 49 zemích světa a jejich počet stále roste. V současnosti společnost exportuje výrobky do všech zemí U, Ruska, US, Kanady, na Nový Zéland, V různých zemích je poptávka po různých produktech. Proto společnost TTK, s.r.o. přistupuje ke každému zákazníkovi individuálně, aby dokázala uspokojit konkrétní požadavky a rozšířit tak řady našich spokojených zákazníků. íky široké nabídce produktů ze společnosti TTK, s.r.o. daří uspokojit opravdu každého. 49 =xport 5

6 M O L O V É R O Z Ě L N Í K O T L Ů T T K MOLOVÁ Ř KOTLŮ TTK N ŘVO PLTy Modelová řada 3000 Modelová řada 5000 Modelová řada TTK PLLT yttk PLLTy yvýkon: 8 30 PLLT yúčinnost: 88 % PLLT utomatický provoz hořáku Kompaktní design, jednoduché ovládání, zobrazování informací na L Účinnost kotle při jmenovitém výkonu 88 % (ver. PLLT) utomatické čištění roštu, nastavitelné v závislosti od kvality použitých pelet (ver. PLLT) utomatický start zapálení a ukončení procesu hoření Přesné měření intenzity plamene prostřednictvím fotobuňky Možnost nastavení výkonu v rozsahu 8 30 Řízení provozu hořáku prostřednictvím pokojového termostatu, nebo teplotní sondy Možnost korekce spalování v závislosti od použitého paliva Kvalitní nerezová ocel spalovací komory a roštu hořáku Zabezpečovací prvky zabraňující zpětnému zahoření, 3násobné jištění proti přehřátí havarijní, kotlový a spalinový termostat Vícejazyčné menu, možnost nastavení široké škály parametrů Zobrazování provozních stavů iagnostika poruch 3 TTK P yttk P STNR yttk P PROIy yrozsah výkonu: yúčinnost: 86,2 90,5 % Plochý žebrový výměník kotle Objemná nakládací komora kotle, která zabezpečí delší výdrž vytápění na jedno naložení paliva Komfort zákazníka, provozní spolehlivost a jednoduchá obsluha a údržba Vyrobený ze speciální kotlové ocele tloušťky 6 mm pro zabezpečení dlouhé životnosti kotle Modulovatelné otáčky ventilátoru modifikace PROI ver. PI Odtahový ventilátor pro rovnoměrné a efektivní spalování a bezprašný provoz Možnost přikládat velké kusy dřeva, což zákazníkovi šetří čas při dělení dřeva, kdy klasické metrové dělí jen jednou na 0,5 m kusy V provedení levé i pravé otevírání dvířek Žárobetonové tvarovky odolné do teploty 1 350, což zaručuje nejlepší parametry spalování a životnost kotle 5 TTK PX yttk PX STNR yttk PX PROI yttk PX LM yttk PX OMI Pellety yrozsah výkonu: yúčinnost: 90,1 91,3 % Vysoce účinný trubkový výměník spaliny voda s pohyblivými turbulátory Objemná nakládací komora kotle, která zabezpečí delší výdrž vytápění na jedno naložení paliva Čištění výměníku turbulátory, pohybem páky, čistý výměník = vysoká účinnost = snížení provozních nákladů, úspora paliva Vylepšená elektronika s plynulou PI reg. otáček ventilátoru, na základě teploty spalin modifikace PROI ver. PI Modulovatelné otáčky ventilátoru modifikace PROI ver. PI, LM Odtahový ventilátor pro rovnoměrné a efektivní spalování a bezprašný provoz Možnost přikládat velké kusy dřeva (od 25 ), což zákazníkovi šetří čas při dělení dřeva, kdy klasické metrové dělí jen jednou na 0,5 m kusy utomatické ovládání roztápěcí klapky, spojené s otevíráním a zavíráním přikládacích dvířek Možnost modifikace LM nejpokročilejší technologie řízení procesu spalování pro dosažení vynikajících hodnot emisí a účinnosti Možnost spalování alternativních paliv, jako jsou jádra z oliv a kostková dřevina v automatických hořácích s výkony 30 a 50 modifikace OMI Pellet Žárobetonové tvarovky odolné do teploty 1 350, což zaručuje nejlepší parametry spalování a životnost kotle 6

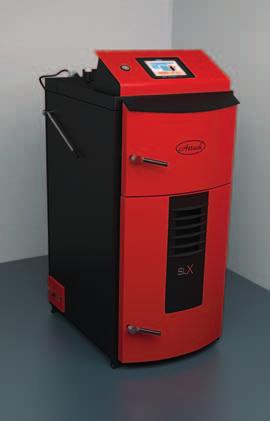

7 Modelová řada 7000 Modelová řada 8000 Modelová řada TTK SLX yttk SLX PROI yttk SLX LM Touchy yrozsah výkonu: yúčinnost: 90,3 91,8 % Vysoce účinný trubkový výměník spaliny voda s pohyblivými turbulátory Nadstandardní objem nakládací komory kotle, jaký na trhu nenajdete, od l, která zabezpečí delší výdrž vytápění na jedno naložení paliva Čištění výměníku turbulátory, pohybem páky, čistý výměník = vysoká účinnost = snížení provozních nákladů, úspora paliva Suchý plášť, umístěný po obvodu celé nakládací komory zvýšená ochrana proti dehtování komory Modulovatelné otáčky ventilátoru Odtahový ventilátor pro rovnoměrné a efektivní spalování a bezprašný provoz Možnost přikládat velké kusy dřeva, což zákazníkovi šetří čas při dělení dřeva, kdy klasické metrové dělí jen jednou na 0,5 m kusy Možnost modifikace LM Touch nejpokročilejší technologie řízení procesu spalování pro dosažení vynikajících hodnot emisí a účinnosti Vylepšená elektronika s plynulou PI reg. otáček ventilátoru na základě teploty spalin modifikace PROI ver. PI Žárobetonové tvarovky odolné do teploty 1 350, což zaručuje nejlepší parametry spalování a životnost kotle TTK PLLT yttk PLLT 30 UTOMTI Plusy yrozsah výkonu: 8 30 yúčinnost: 90,6 % Vysoce účinný trubkový výměník osazený spirálovými turbulátory, které zajišťují lepší přenos tepla ve výměníku, vyšší účinnost kotle, přičemž slouží i na jeho čištění Hořák na pelety s plně automatickým řízením provozu (tj. zapálením a vyhasnutím), s funkcí automatického čištění a vlastní diagnostikou chyb utomatické čištění trubkového výměníku utomatický provoz kotle, zaručující vysoký komfort obsluhy utomatické odebírání popela do výnosného kontejneru utomatické podávání paliva 5 Nerezový hořák TTK spalovací komora a rošt hořáku vyrobeny z kvalitní nerezové oceli utomatické čištění roštu, nastavitelné v závislosti od kvality použitých pelet Možnost připojení různých typů podavačů paliva Zabezpečovací prvky zabraňující zpětnému hořeni, 4násobné jištění proti přehřátí havarijní, kotlový, spalinový termostat a dochlazovací okruh Možnost přitápění elektrickou spirálou až do výkonu 6, která svojí funkcí může plnit i protimrazovou ochranu 5 TTK W&P yttk WOO&PLLTy yvýkon: dřevo 12,5 25, pelety 9 30 yúčinnost: dřevo 90,5 %, pelety 90,4 % Inovativní kombinovaný kotel 2 provozní režimy maximální pohodlí zákazníka Nadstandardně objemná násypka kotle, která zabezpečí delší výdrž vytápění na jedno naložení paliva utomatické čištění turbulátorů a peletové komory nejvyšší komfort čištění Suchý plášť umístěný po obvodu celé nakládací komory zvýšená ochrana proti dehtování komory Hořák na pelety s plně automatickým řízením provozu (t.j. zapálením a vyhasnutím), s funkcí automatického čištění a vlastní diagnostikou chyb utomatické spalování pelet a dřeva jeden komín Nerezový hořák TTK spalovací komora a rošt hořáku vyrobeny z kvalitní nerezové ocele utomatické čištění roštu, nastavitelné v závislosti od kvality použitých pelet Možnost připojení různých typů podavačů paliva utomatický přechod z provozu na dřevo na provoz na pelety flexibilní volba paliva Vyspělá a moderní elektronika se 6palcovým dotykovým displejem LM Touch nejpokročilejší technologie řízení procesu spalování pro dosažení vynikajících hodnot emisí a účinnosti Komfort zákazníka, provozní spolehlivost, jednoduchá obsluha a údržba Vícestupňový koncept bezpečnosti příjemný pocit bezpečí Spolehlivé sledování přítomnosti plamene pomocí fotobuňky Možnost přikládat velké kusy dřeva, což zákazníkovi šetří čas při dělení dřeva, kdy klasické metrové dělí jen jednou na 0,5 m kusy Možnost spuštění, sledování, ovládání a vypnutí kotle přes internet a pomocí aplikace ve Smartphonu Možnost levého a pravého provedení dvířek Součástí kotle je cyklonový odlučovač Možnost umístění zásobníku pelet vedle kotle i mimo něj do vzdálenosti 10 m 7

8 NÍK KOMINOVNÝ KOTL N PVNÉ PLIVO PLTY TTK WOO&PLLT... str. 20 Modelová řada 9000 PV150 Kód Název MO bez PH MO s PH 25WP Kombinovaný kotel TTK WOO&PLLT 25 včetně cyklonu ZK ZK PL5000WP Zásobník pelet pro vakuový podavač 500 L (Š V H: mm) ZK ZK opravní hadice pelet 25WP 50 mm, délka 10 m 349 ZK 423 ZK PŘÍSLUŠNSTVÍ PV150 Přídavný odtah spalin PV ZK ZK oplňující zařízení určené pro kompenzaci nedostatečného, nebo nerovnoměrného tahu komína při spalování v případě, že Váš komín nesplňuje předepsané hodnoty minimálního průměru a minimální výšky PP25007 Směš. okruh pro kotle TTK P Oventrop s elektrickým čerpadlem ZK ZK P25031 Termostat příložný 440 ZK 533 ZK P25032 Termostat s kapilárou l= ZK 581 ZK UK02 ochlazovací ventil ¾", kapilára = 1,3 m 985 ZK ZK P25072 Teploměr komínových spalin pro kotle na biopaliva (sada) 274 ZK 332 ZK OT50 3-cestný směšovací ventil, N20, Kvs 2, ZK ZK OT51 3-cestný směšovací ventil, N20, Kvs 4, ZK ZK OT52 3-cestný směšovací ventil, N20, Kvs 6, ZK ZK OT53 3-cestný směšovací ventil, N25, Kvs ZK ZK OT54 3-cestný směšovací ventil, N32, Kvs ZK ZK OT55 3-cestný směšovací ventil, N40, Kvs ZK ZK OT56 3-cestný směšovací ventil, N50, Kvs ZK ZK OT57 Servopohon M /240V 3-polohový ZK ZK KOTL N IOMSU TTK PLLT 30 utomatic Plus... str. 24 Modelová řada 8000 UK02 Příklad sestava pro peletový kotel TTK PLLT utomatic Plus do 30 Kód Název MO bez PH MO s PH PL30PLUS Kotel na pelety TTK PLLT 30 UTOMTI ZK ZK P150 opravník pelet TTK 1,5 m ZK ZK PL5000 Zásobník pelet pro spirálový podavač 500 L (Š V H: mm) ZK ZK PŘÍSLUŠNSTVÍ P250 opravník pelet TTK 2,5 m ZK ZK TH107 lektrické topné těleso 2/3 230V s termostatem, 6/4" ZK ZK TH100 lektrické topné těleso 2,4/3 230V s termostatem, 6/4" ZK ZK TH101 lektrické topné těleso 3/3 230V s termostatem, 6/4" ZK ZK TH102 lektrické topné těleso 4,5/3 230V s termostatem, 6/4" ZK ZK TH103 lektrické topné těleso 6/3 230V s termostatem, 6/4" ZK ZK PP25007 Směš. okruh pro kotle TTK P Oventrop s elektrickým čerpadlem ZK ZK UK02 ochlazovací ventil ¾", kapilára = 1,3 m 985 ZK ZK OT50 3-cestný směšovací ventil, N20, Kvs 2,5, z ZK ZK OT51 3-cestný směšovací ventil, N20, Kvs 4, ZK ZK OT52 3-cestný směšovací ventil, N20, Kvs 6, ZK ZK OT53 3-cestný směšovací ventil, N25, Kvs ZK ZK OT54 3-cestný směšovací ventil, N32, Kvs ZK ZK OT55 3-cestný směšovací ventil, N40, Kvs ZK ZK OT56 3-cestný směšovací ventil, N50, Kvs ZK ZK OT57 Servopohon M /240V 3-polohový ZK ZK Termostaty na spínání oběhového čerpadla pro kotle STNR a PLLT 30 UTOMTI Plus, relé modul pro kotle PROI P25031 Termostat příložný na spínání oběhového čerpadla ZK 533 ZK P25032 Termostat s kapilárou l = na spínání oběhového čerpadla ZK 581 ZK TTK RUMX P25120 kvitermní regulátor TTK RUMX sada do kotle Z Sada obsahuje: kvitermní regulátor TTK RUMX (verze do panelu kotle) Konektorový plošný spoj k regulátoru TTK RUMX Plastová krytka konektorů k regulátoru TTK RUMX Návod na obsluhu pro montáž a servis TTK RUMX Návod na obsluhu pro konc. zákazníka TTK RUMX ZK ZK 8

9 NÍKNÍK PŘíslušenstvÍ k TTK RUMX (doplňuje se podle projektové dokumentace) Kód Název MO bez PH MO s PH P25044 Pokojová jednotka bezdisplejová k TTK RUMX ZK ZK P25045 Pokojová jednotka displejová k TTK RUMX (displej v angličtině) ZK ZK P25050 Snímač venk. teploty 200, rozsah 40 až 60, bez kabelu k TTK RUMX 343 ZK 416 ZK P25051 Snímač teploty V204, příložný snímač, délka mm 480 ZK 581 ZK P25052 Snímač teploty KVT20/5/6, ponorný snímač, s kabelem mm 502 ZK 608 ZK P25053 Snímač k solárnímu kolektoru Pt1000, délka mm 502 ZK 608 ZK P25054 Snímač teploty KVT20/2/6, ponorný snímač, s kabelem mm 343 ZK 416 ZK P25062 Nástěnný držák regulátoru TTK RUMX s konektory ZK ZK ZPLYŇOVÍ KOTL N ŘVO TTK SLX... str. 28 Modelová řada 7000 ŘVOZPLYŇOVÍ KOTL SLX PROI SLX LM Touch Kód Název MO bez PH MO s PH 20SLXP Zplyňovací kotel TTK 20 SLX PROI ZK ZK 25SLXP Zplyňovací kotel TTK 25 SLX PROI ZK ZK 30SLXP Zplyňovací kotel TTK 30 SLX PROI ZK ZK 35SLXP Zplyňovací kotel TTK 35 SLX PROI ZK ZK 40SLXP Zplyňovací kotel TTK 40 SLX PROI ZK ZK 45SLXP Zplyňovací kotel TTK 45 SLX PROI ZK ZK 50SLXP Zplyňovací kotel TTK 50 SLX PROI ZK ZK 55SLXP Zplyňovací kotel TTK 55 SLX PROI ZK ZK 20SLXL Zplyňovací kotel TTK 20 SLX LM Touch ZK ZK 25SLXL Zplyňovací kotel TTK 25 SLX LM Touch ZK ZK 30SLXL Zplyňovací kotel TTK 30 SLX LM Touch ZK ZK 35SLXL Zplyňovací kotel TTK 35 SLX LM Touch ZK ZK 40SLXL Zplyňovací kotel TTK 40 SLX LM Touch ZK ZK 45SLXL Zplyňovací kotel TTK 45 SLX LM Touch ZK ZK 50SLXL Zplyňovací kotel TTK 50 SLX LM Touch ZK ZK 55SLXL Zplyňovací kotel TTK 55 SLX LM Touch ZK ZK ZPLYŇOVÍ KOTL N ŘVO TTK PX... str. 30 Modelová řada 6000 PX OMI Pellet ŘVOZPLYŇOVÍ KOTL PX STNR PX PROI Kód Název MO bez PH MO s PH 15PXS Zplyňovací kotel TTK 15 PX STNR ZK ZK 25PXS Zplyňovací kotel TTK 25 PX STNR ZK ZK 30PXS Zplyňovací kotel TTK 30 PX STNR ZK ZK 35PXS Zplyňovací kotel TTK 35 PX STNR ZK ZK 40PXS Zplyňovací kotel TTK 40 PX STNR ZK ZK 45PXS Zplyňovací kotel TTK 45 PX STNR ZK ZK 15PXP Zplyňovací kotel TTK 15 PX PROI ZK ZK 25PXP Zplyňovací kotel TTK 25 PX PROI ZK ZK 30PXP Zplyňovací kotel TTK 30 PX PROI ZK ZK 35PXP Zplyňovací kotel TTK 35 PX PROI ZK ZK 40PXP Zplyňovací kotel TTK 40 PX PROI ZK ZK 45PXP Zplyňovací kotel TTK 45 PX PROI ZK ZK 80PXP Zplyňovací kotel TTK 80 PX PROI ZK ZK ŘVOZPLYŇOVÍ KOTL PX LM 15PXL Zplyňovací kotel TTK 15 PX LM ZK ZK 25PXL Zplyňovací kotel TTK 25 PX LM ZK ZK 30PXL Zplyňovací kotel TTK 30 PX LM ZK ZK 35PXL Zplyňovací kotel TTK 35 PX LM ZK ZK 40PXL Zplyňovací kotel TTK 40 PX LM ZK ZK 45PXL Zplyňovací kotel TTK 45 PX LM ZK ZK ŘVOZPLYŇOVÍ KOTL PX OMI PLLT 25PXP Zplyňovací kotel TTK 25 PXP OMI Pellet ZK ZK 30PXP Zplyňovací kotel TTK 30 PXP OMI Pellet ZK ZK 35PXP Zplyňovací kotel TTK 35 PXP OMI Pellet ZK ZK 40PXP Zplyňovací kotel TTK 40 PXP OMI Pellet ZK ZK 45PXP Zplyňovací kotel TTK 45 PXP OMI Pellet ZK ZK 50PXP Zplyňovací kotel TTK 50 PXP OMI Pellet ZK ZK Podávací zařízení pelet do hořáku a zásobník na pelety 500 l pro kotle PX OMI PLLT P200 opravník pelet TTK 2 m pro kotel OMI Pellet s hořákem PLH ZK ZK P210 opravník pelet TTK 2 m pro kotel OMI Pellet s hořákem PLH ZK ZK PL5000 Zásobník pelet pro spirálový podavač 500 l (P) (Š V H: mm) ZK ZK 9

10 NÍK ZPLYŇOVÍ KOTL N ŘVO TTK P... str. 32 Modelová řada 5000 ŘVOZPLYŇOVÍ KOTL P STNR P PROI Kód Název MO bez PH MO s PH 25PNS Zplyňovací kotel TTK 25 P STNR ZK ZK + 35PNS Zplyňovací kotel TTK 35 P STNR ZK ZK + 45PNS Zplyňovací kotel TTK 45 P STNR ZK ZK + 25PNP Zplyňovací kotel TTK 25 P PROI ZK ZK + 35PNP Zplyňovací kotel TTK 35 P PROI ZK ZK 45PNP Zplyňovací kotel TTK 45 P PROI ZK ZK * Všechny modely k dispozici i v provedení levá dvířka PV150 PŘÍSLUŠNSTVÍ K KOTLŮM SLX, PX, P PV150 Přídavný odtah spalin PV150 (P) ZK ZK oplňující zařízení určené pro kotle do 45 kompenzující nedostatečný, nebo nerovnoměrný tah komína při spalování v případě, že Váš komín nesplňuje předepsané hodnoty minimálního průměru a minimální výšky PP25007 Směš. okruh pro kotle TTK P Oventrop s elektrickým čerpadlem ZK ZK PP25008 Směš. okruh pro kotle TTK P Oventrop s elektrickým čerpadlem ZK ZK Ventil k dochlazovacímu okruhu UK02 ochlazovací ventil ¾", kapilára = 1,3 m 985 ZK ZK Teploměr na měření teploty spalin v komíně při výstupu z kotle P25072 Teploměr komínových spalin pro kotle na biopaliva (sada) 274 ZK 332 ZK OT50 3-cestný směšovací ventil, N20, Kvs 2, ZK ZK OT51 3-cestný směšovací ventil, N20, Kvs 4, ZK ZK OT52 3-cestný směšovací ventil, N20, Kvs 6, ZK ZK OT53 3-cestný směšovací ventil, N25, Kvs ZK ZK OT54 3-cestný směšovací ventil, N32, Kvs ZK ZK OT55 3-cestný směšovací ventil, N40, Kvs ZK ZK OT56 3-cestný směšovací ventil, N50, Kvs ZK ZK OT57 Servopohon M /240V 3-polohový ZK ZK Termostaty na spínání oběhového čerpadla pro kotle STNR a PLLT 30 UTOMTI Plus, relé modul pro kotle PROI P25031 Termostat příložný na spínání oběhového čerpadla ZK 533 ZK P25032 Termostat s kapilárou l = na spínání oběhového čerpadla ZK 581 ZK TTK RUMX (zabezpečuje míchání vody např. radiátory, podlahovka) P25120 kvitermní regulátor TTK RUMX sada do kotle Z Sada obsahuje: ykvitermní regulátor TTK RUMX (verze do panelu kotle) ykonektorový plošný spoj k regulátoru TTK RUMX yplastová krytka konektorů k regulátoru TTK RUMX ynávod na obsluhu pro montáž a servis TTK RUMX Z ynávod na obsluhu pro koncového zákazníka TTK RUMX Z Z ZK Příslušenství k TTK RUMX (doplňuje se podle projektové dokumentace) P25044 Pokojová jednotka bezdisplejová k TTK RUMX ZK ZK P25045 Pokojová jednotka displejová k TTK RUMX (displej v angličtině) ZK ZK P25050 Snímač venk. tepl. 200, rozsah 40 až 60, bez kabelu k TTK RUMX 343 ZK 416 ZK P25051 Snímač teploty V204, příložný snímač, délka 4000 mm 480 ZK 581 ZK P25052 Snímač teploty KVT20/5/6, ponorný snímač, s kabelem 5000 mm 502 ZK 608 ZK P25053 Snímač k solárnímu kolektoru Pt1000, délka 2500 mm 502 ZK 608 ZK P25054 Snímač teploty KVT20/2/6, ponorný snímač, s kabelem 2000 mm 343 ZK 416 ZK P25062 Nástěnný držák regulátoru TTK RUMX s konektory ZK ZK nářadí na čištění kotl P25009 Rukojeť ke kartáči (stáčená, drát 4 mm), pozinkovaná 60 ZK 73 ZK 10

11 NÍKNÍK SM45 Čistící kartáč (vnitřní závit M10) 49 ZK 60 ZK P25007 Sada na čištění kotlů P15 45 (kartáč pohrabáč) 228 ZK 276 ZK P25008 Sada na čištění kotlů P75 95 (kartáč pohrabáč) 228 ZK 276 ZK P25225 Lopatka na vybírání popela SLX/PX/P ZK 714 ZK PŘÍSLUŠNSTVÍ K KOTLŮM PLLT 30 UTOMTI PLUS, SLX, PX, P Regulátory TTK TH s příslušenstvím (pokojové a ekvitermní regulátory zajišťující míchání vody např. radiátory, podlahovka, TUV, ) OT70 Pokojový termostat S-292 V3 týdenní program, podsvícený displej ZK ZK OT71 Pokojový regulátor s RS komunikací S-296 týdenní program, ovládání ZK ZK teploty kotle a TUV OT72 Pokojový regulátor s RS komunikací S-280 týdenní program, ovládání ZK ZK teploty kotle a TUV, zobrazování parametrů kotle OT73 SM modul S-65 ovládání kotle přes mobilní telefon přes SMS zprávy ZK ZK OT74 Internet modul S-505 ovládání kotle pomocí internetového připojení ZK ZK OT75 Regulátor 1 směšovacího ventilu S-431N - ekvitermní regulace, připojení s ZK ZK pokojovým termostatem OT76 Regulátor 2 směšovacích okruhů a TUV S-408N - ekvitermní regulace, připojení s pokojovým termostatem RS komunikací ZK ZK PLTOVÝ KOTL TTK PLLT... str. 40 Modelová řada 3000 Kód Název MO bez PH MO s PH 4PL Peletový kotel TTK 20 PLLT 4-čl ZK ZK 5PL Peletový kotel TTK 26 PLLT 5-čl ZK ZK 6PL Peletový kotel TTK 32 PLLT 6-čl ZK ZK 7PL Peletový kotel TTK 36 PLLT 7-čl ZK ZK 8PL Peletový kotel TTK 42 PLLT 8-čl ZK ZK Sestava: litinový kotel TTK, hořák TTK PLLT URNR utomatic 8 30, dvířka pro hořák, 1,5 m podavač pelet, 350 l zásobník pelet (Š V H: mm), přepážka spalovací komory V případě zájmu o sestavu s 2,5 m podavačem se cena navýší o 548 ZK 663 ZK UK01 UK02 PŘÍSLUŠNSTVÍ K KOTLŮM IOHT, PLLT PLH30 Hořák TTK PLLT URNR utomatic ZK ZK PLH30980 vířka pro hořák PLH ZK ZK P150 opravník pelet TTK 1,5 m ZK ZK P250 opravník pelet TTK 2,5 m ZK ZK PL9600 Zásobník na pelety 350 l (Š V H: mm) ZK ZK P25011 Jímka do P s kotlů 140 ZK 170 ZK SM45 Čistící kartáč (vnitřní závit M10) 49 ZK 60 ZK SM46 Čistící sada pro kotel 210 ZK 255 ZK SM52 Přepážka spalovací komory pro 4-článek 354 ZK 429 ZK SM53 Přepážka spalovací komory pro 5-článek 354 ZK 429 ZK SM54 Přepážka spalovací komory pro 6-článek 354 ZK 429 ZK SM55 Přepážka spalovací komory pro 7-článek 354 ZK 429 ZK SM56 Přepážka spalovací komory pro 8-článek 354 ZK 429 ZK ochlazovací zař. slouží jako bezpečnostní prvek proti přehřátí kotle UK01 ochlazovací okruh komplet ZK ZK UK02 ochlazovací ventil 985 ZK ZK íly na čištění vnitřku výměníku SM46 Čistící sada pro kotel 210 ZK 255 ZK SM45 Čistící kartáč (vnitřní závit M10) 49 ZK 60 ZK SM47 Rukojeť s kartáčem na čištění 85 ZK 103 ZK 11

12 NÍK KUMULČNÍ NÁRŽ TTK K, S... str. 40 Kód Název MO bez PH MO s PH K200K kumulační nádrž K ZK ZK K300K kumulační nádrž K ZK ZK K400K kumulační nádrž K ZK ZK K500K kumulační nádrž K ZK ZK K800K kumulační nádrž K ZK ZK K1000K kumulační nádrž K ZK ZK K1500K kumulační nádrž K ZK ZK K2000K kumulační nádrž K ZK ZK K2500K kumulační nádrž K ZK ZK K3000K kumulační nádrž K ZK ZK K4000K kumulační nádrž K ZK ZK K5000K kumulační nádrž K ZK ZK S200K kumulační nádrž S ZK ZK S300K kumulační nádrž S ZK ZK S400K kumulační nádrž S ZK ZK S500K kumulační nádrž S ZK ZK S800K kumulační nádrž S ZK ZK S1000K kumulační nádrž S ZK ZK S1500K kumulační nádrž S ZK ZK S2000K kumulační nádrž S ZK ZK S2500K kumulační nádrž S ZK ZK S3000K kumulační nádrž S ZK ZK S4000K kumulační nádrž S ZK ZK S5000K kumulační nádrž S ZK ZK * Ke všem typům akumulačních nádrží (K/S, HR/HRS, TUV/TUVS, S/SS) je dodávána měkká polyuretanová snímatelná izolace tloušťky 100 mm s koženkovým obalem v ceně nádrže) TTK HR, HRS... str. 41 Kód Název MO bez PH MO s PH HR600K kumulační nádrž HR ZK ZK HR800K kumulační nádrž HR ZK ZK HR1000K kumulační nádrž HR ZK ZK HR1250K kumulační nádrž HR ZK ZK HR1500K kumulační nádrž HR ZK ZK HR2000K kumulační nádrž HR ZK ZK HRS600K kumulační nádrž HRS ZK ZK HRS800K kumulační nádrž HRS ZK ZK HRS1000K kumulační nádrž HRS ZK ZK HRS1250K kumulační nádrž HRS ZK ZK HRS1500K kumulační nádrž HRS ZK ZK HRS2000K kumulační nádrž HRS ZK ZK * Ke všem typům akumulačních nádrží (K/S, HR/HRS, TUV/TUVS, S/SS) je dodávána měkká polyuretanová snímatelná izolace tloušťky 100 mm s koženkovým obalem v ceně nádrže) TTK TUV, TUVS... str. 42 Kód Název MO bez PH MO s PH TUV500K kumulační nádrž TUV ZK ZK TUV600K kumulační nádrž TUV ZK ZK TUV800K kumulační nádrž TUV ZK ZK TUV1000K kumulační nádrž TUV ZK ZK 12

13 NÍKNÍK TUV1250K kumulační nádrž TUV ZK ZK TUV1500K kumulační nádrž TUV ZK ZK TUV2000K kumulační nádrž TUV ZK ZK TUVS500K kumulační nádrž TUVS ZK ZK TUVS600K kumulační nádrž TUVS ZK ZK TUVS800K kumulační nádrž TUVS ZK ZK TUVS1000K kumulační nádrž TUVS ZK ZK TUVS1250K kumulační nádrž TUVS ZK ZK TUVS1500K kumulační nádrž TUVS ZK ZK TUVS2000K kumulační nádrž TUVS ZK ZK * Ke všem typům akumulačních nádrží (K/S, HR/HRS, TUV/TUVS, S/SS) je dodávána měkká polyuretanová snímatelná izolace tloušťky 100 mm s koženkovým obalem v ceně nádrže) STRTIIKČNÍ KUMULČNÍ NÁRŽ TTK S, TTK SS... str. 43 Kód Název MO bez PH MO s PH S500K Stratifikační akumulační nádrž S ZK ZK S800K Stratifikační akumulační nádrž S ZK ZK S1000K Stratifikační akumulační nádrž S ZK ZK S1250K Stratifikační akumulační nádrž S ZK ZK S1500K Stratifikační akumulační nádrž S ZK ZK S2000K Stratifikační akumulační nádrž S ZK ZK SS500K Stratifikační akumulační nádrž SS ZK ZK SS800K Stratifikační akumulační nádrž SS ZK ZK SS1000K Stratifikační akumulační nádrž SS ZK ZK SS1250K Stratifikační akumulační nádrž SS ZK ZK SS1500K Stratifikační akumulační nádrž SS ZK ZK SS2000K Stratifikační akumulační nádrž SS ZK ZK * Ke všem typům akumulačních nádrží (K/S, HR/HRS, TUV/TUVS, S/SS) je dodávána měkká polyuretanová snímatelná izolace tloušťky 100 mm s koženkovým obalem v ceně nádrže) LKTRIKÁ TOPNÁ TĚLS K KUMULČNÍM NÁRŽÍM TTK TH100 lektrické topné těleso 2,4 /3 230 V s termostatem, 6/4" ZK ZK TH101 lektrické topné těleso 3 /3 230 V s termostatem, 6/4" ZK ZK TH102 lektrické topné těleso 4,5 /3 230 V s termostatem, 6/4" ZK ZK TH103 lektrické topné těleso 6 /3 230 V s termostatem, 6/4" ZK ZK TH104 lektrické topné těleso 7,5 /3 400 V s termostatem, 6/4" ZK ZK TH105 lektrické topné těleso 9 /3 400 V s termostatem, 6/4" ZK ZK TH106 lektrické topné těleso 12 /3 400 V s termostatem, 6/4" ZK ZK TH107 lektrické topné těleso 2 /3 230 V s termostatem, 6/4" ZK ZK NÁSTĚNNÉ PLYNOVÉ KONNZČNÍ KOTL TTK KZT Plus, KST Plus, KT Plus, KT small Plus... str. 45 Kód Název MO bez PH MO s PH KZTPLUS, KZTPLUS/LP Nástěnný plynový kondenz. kotel TTK KZT Plus ZK ZK KSTPLUS, KSTPLUS/LP Nástěnný plynový kondenz. kotel TTK KST Plus ZK ZK KTPLUS, KTPLUS/LP Nástěnný plynový kondenz. kotel TTK KT Plus ZK ZK KTSMLL, KTSMLL/ LP Nástěnný plynový kondenz. kotel TTK KT Small Plus ZK ZK PŘÍSLUŠNSTVÍ K KOTLŮM TTK KZT Plus, KST Plus, KT Plus, KT Small Plus Snímač venkovní teploty pro ekvitermiku KST06 Snímač venkovní teploty pro nástěnné kotle TTK 340 ZK 412 ZK 13

14 NÍK Odkouření souosé 60/100 (KT, KST, KZTPLUS) PR25 T průchodka stěnou vnitřní šedá, ZK 73 ZK PR26 T průchodka stěnou venkovní, ZK 73 ZK PR37 KT prodloužení 1 m, 60/100, lak 580 ZK 702 ZK PR38 KT prodloužení 0,5 m, 60/100, lak 415 ZK 503 ZK PR39 KT komín 60/100, lak ZK ZK PR40 KT koleno 90, 60/100, lak 515 ZK 624 ZK PR41 KT koleno 45, 60/100, lak 480 ZK 581 ZK PR42 KT koleno s přírubou 90, 60/100, lak 595 ZK 720 ZK PR43 KT příruba svislá + servisní otvor 60/ ZK 605 ZK PR44 KT koncová vodorovná trubka 60/100, lak 594 ZK 719 ZK PR52 KT koncová trubka s kolenem 90, 60/100, lak ZK ZK Odkouření 80 (KT, KST, KZTPLUS) PR45 KT trubka výfuku a sání 1 m, 80, PP 376 ZK 455 ZK PR46 KT prodloužení 1 m, 80, PP 223 ZK 270 ZK PR47 KT prodloužení 0,5 m, 80, PP 205 ZK 249 ZK PR48 KT koleno 90, 80, O/M, PP 127 ZK 154 ZK PR49 KT koleno 45, 80, O/M, PP 203 ZK 246 ZK PR50 KT komín 80, PP ZK ZK PR51 KT rozdělovač svislý/vodorovný 60/100 80/80 l/pp 822 ZK 995 ZK PR51 PLUS rozdělovač svislý 60/100 80/80, L/PP 750 ZK 908 ZK Sonda na připojení se zásobníkem Z100 TH02 Teplotní sonda TUV (stac. a nást. kotle) L = 900 mm 224 ZK 272 ZK TH03 Teplotní sonda TUV (stac. a nást. kotle) L = mm 242 ZK 293 ZK TH30 Teplotní sonda TUV (stac. a nást. kotle) L = mm 172 ZK 209 ZK Souprava pro palivo LP PL184 Souprava na přestavbu kotle na LP (KZTPlus, KSTPlus, KTSmall, KTPlus) 440 ZK 533 ZK NÁSTĚNNÉ LKTRIKÉ KOTL TTK LTRI XLLNT, LTRI SY... str. 48 Kód Název MO bez PH MO s PH K8X lektrokotel TTK LTRI XLLNT ZK ZK K15X lektrokotel TTK LTRI XLLNT ZK ZK K24X lektrokotel TTK LTRI XLLNT ZK ZK K8 lektrokotel TTK LTRI SY ZK ZK PŘíslušenstvÍ K070 Modul sada TUV (příprava TUV v externím zásobníku) ZK ZK K071 Modul SM (ovládání kotle mobilním telefonem) ZK ZK K072 Snímač referenční místnosti ZK ZK PŘIMO OHŘÍVNÉ PLYNOVÉ ZÁSONÍKY TTK PZO... str. 49 Kód Název MO bez PH MO s PH PZO80 Přímo ohřívaný zásobník TTK PZO ZK ZK PZO120 Přímo ohřívaný zásobník TTK PZO ZK ZK PZO150 Přímo ohřívaný zásobník TTK PZO ZK ZK 14

15 NPŘÍMO OHŘÍVNÉ ZÁSONÍKY TTK Z100 Plus... str. 49 NÍKNÍK Kód Název MO bez PH MO s PH Z100PLUS Stacionární zásobník TTK Z100 Plus ZK ZK PŘíslušenstvÍ TH02 Teplotní sonda TUV (stac. a nást. kotle) L = 900 mm 224 ZK 272 ZK TH03 Teplotní sonda TUV (stac. a nást. kotle) L = mm 242 ZK 293 ZK TH30 Teplotní sonda TUV (stac. a nást. kotle) L = mm 172 ZK 209 ZK SlUNČNÍ kolektory SOLRTHRM HS str. 50 Kód Název MO bez PH MO s PH SOL200 Solární sestava TTK SOLRTHRM 200 pro rovnou střechu ZK ZK SOL300 Solární sestava TTK SOLRTHRM 300 pro rovnou střechu ZK ZK SOL200 Solární sestava TTK SOLRTHRM 200 pro šikmou střechu ZK ZK SOL300 Solární sestava TTK SOLRTHRM 300 pro šikmou střechu ZK ZK eny jsou uvedeny za solární sestavy, které obsahují příslušenství, uvedené pod každou solární sestavou. Solární sestavy je možné nabídnout i bez zásobníku 200, nebo 300 l, a to v případě, že zákazník má akumulační nádrž TTK s možností ohřevu TUV a připojení na solární systém. V tom případě se z ceny sestavy odečítá: SOL207 Zásobník 200 l, 2 spirála + izolace ZK ZK SOL301 Zásobník 300 l, 2 spirála + izolace ZK ZK Příklad solární sestavy bez zásobníku SOL200X Solární sestava TTK SOLRTHRM 200 pro šikmou střechu ZK ZK SOL300X Solární sestava TTK SOLRTHRM 300 pro šikmou střechu ZK ZK SlnUNČNÍ kolektory VKUUMTHRM VK10... str. 50 Kód Název MO bez PH MO s PH VK200 Solární sestava TTK VKUUMTHRM 200 pro rovnou střechu ZK ZK VK300 Solární sestava TTK VKUUMTHRM 300 pro rovnou střechu ZK ZK VK200 Solární sestava TTK VKUUMTHRM 200 pro šikmou střechu ZK ZK VK300 Solární sestava TTK VKUUMTHRM 300 pro šikmou střechu ZK ZK eny jsou uvedeny za solární sestavy, které obsahují příslušenství, uvedené pod každou solární sestavou. Solární sestavy je možné nabídnout i bez zásobníku 200, nebo 300 l, a to v případě, že zákazník má akumulační nádrž TTK s možností ohřevu TUV a připojení na solární systém. V tom případě se z ceny sestavy odečítá: SOL207 Zásobník 200 l, 2 spirála + izolace ZK ZK SOL301 Zásobník 300 l, 2 spirála + izolace ZK ZK Příklad solární sestavy bez zásobníku VK200X Solární sest. TTK VKUUMTHRM 200 pro šikm. střechu ZK ZK VK300X Solární sest. TTK VKUUMTHRM 300 pro šikm. střechu ZK ZK VK200KZT Solární sestava TTK VKUUMTHRM 200 s kotlem KZT SOLR Plus pro šikmou střechu ZK ZK 15

16 NÍK POLOŽKY SOLÁRNÍ SSTVY Kód Název MO bez PH MO s PH SOL202OT Solární kolektor plochý (SOL) ZK ZK VK001OT Solární kolektor vakuový (VK) ZK ZK SOL203 Montážní sada pro 2 kolektory pro šikmou střechu ZK ZK SOL204 Montážní sada pro 2 kolektory pro rovnou střechu ZK ZK SOL203 Lišta pro 2 kolektory ZK ZK SOL212 Lišta pro 1 kolektor 920 ZK ZK SOL230 Čerpadlová jednotka solární sestavy bez regulátoru ZK ZK SOL206 xpanzní nádoba solár, 18 l, 10 bar ZK ZK SOL207 Zásobník 200 l, 2 spirála + izolace ZK ZK SOL301 Zásobník 300 l, 2 spirála + izolace ZK ZK SOL208 Ventil odvzdušňovací 3 8" pro solár 215 ZK 261 ZK SOL209 Ventil termostatický směšovací TUV 30 70, 1" ZK ZK SOL210 Nemrznoucí směs TTK SOLR LUI 10 l 950 ZK ZK SOL212 Montážní sada pro 1 kolektor pro šikmou střechu ZK ZK SOL215 Montážní sada pro 1 kolektor pro rovnou střechu ZK ZK SOL217 Řídící elektronika TTK S Plus ZK ZK SOL223 T-kus, vnitřní závit ¾" 75 ZK 91 ZK SOL224 Vsuvka ¾", těsnění na čelo 75 ZK 91 ZK SOL225 Redukovaná vsuvka ¾"-1", těsnění na čelo 110 ZK 134 ZK SOL226 Redukce ¾"-3 8" 40 ZK 49 ZK SOL227 Záslepka, venkovní závit 1", těsnění na čelo 110 ZK 134 ZK SOL228 Záslepka, vnitřní závit 1" 40 ZK 49 ZK SOL229 Těsnění ploché 1", silikonové 10 ZK 12 ZK SOL001K Kohoutek kulový solární 3 8", do ZK 497 ZK SOL214 Set svorek pro zapojení lišty kolektorů 468 ZK 567 ZK VK002 Lišta pro 1 kolektor 550 ZK 666 ZK VK003 Lišta pro 2 kolektory ZK ZK VK004 Montážní sada pro 1 kolektor pro šikmou střechu 963 ZK ZK VK005 Montážní sada pro 1 kolektor pro rovnou střechu ZK ZK VK006 Set svorek pro zapojení lišty kolektorů 165 ZK 200 ZK VK008 O-těsnění ¾", silikonové 9 ZK 11 ZK SKOVÉ RIÁTORY PRO ÚSTŘNÍ VYTÁPĚNÍ OČNÍ PŘIPOJNÍ TTK TYP K... str. 56 TYP 11 K eny v ZK MO bez PH s MO PH MO bez PH s MO PH MO bez PH s MO PH MO bez PH s MO PH MO bez PH s MO PH MO bez PH s MO PH élka/výška TYP 21 K eny v ZK MO bez PH MO s PH MOy bez PH MOy s PH MOy bez PH MOy s PH MO bez PH MO s PH MO bez PH MO s PH élka/výška

17 NÍKNÍK TYP 22 K eny v ZK MO bez PH s MO PH MO bez PH s MO PH MO bez PH s MO PH MO bez PH s MO PH MO bez PH s MO PH MO bez PH s MO PH élka/výška TYP 33 K eny v ZK MO bez PH s MO PH MO bez PH s MO PH MO bez PH s MO PH MO bez PH s MO PH MO bez PH s MO PH MO bez PH s MO PH élka/výška Všechny ceny jsou včetně příslušenství konzole, odvzdušňovací ventil, zátka. SKOVÉ RIÁTORY PRO ÚSTŘNÍ VYTÁPĚNÍ SPONÍ PŘIPOJNÍ TTK TYP VK... str. 56 TYP 11 VK eny v ZK MO bez PH MO s PH MO bez PH MO s PH MO bez PH MO s PH MO bez PH MO s PH élka/výška

18 NÍK TYP 21 VK eny v ZK MO bez PH MO s PH MO bez PH MO s PH MO bez PH MO s PH MO bez PH MO s PH élka/výška TYP 22 VK eny v ZK MO bez PH MO s PH MO bez PH MO s PH MO bez PH MO s PH MO bez PH MO s PH MO bez PH MO s PH élka/výška TYP 33 VK eny v ZK MO bez PH MO s PH MO bez PH MO s PH MO bez PH MO s PH MO bez PH MO s PH MO bez PH MO s PH élka/výška Všechny ceny jsou včetně příslušenství konzole, odvzdušňovací ventil, zátka. ZPŮSO OHRNY ZVÝŠNÍ ŽIVOTNOSTI KOTL RUMT TTK-OVNTROP... str. 58 Kód Název MO bez PH MO s PH PP25007 Směš. okruh pro kotle TTK P ** ZK ZK PP25008 Směš. okruh pro kotle TTK P ** ZK ZK **lektrické čerpadlo 18

19 NÍKNÍK PŘÍSLUŠNSTVÍ K KOTLŮM TTK SLX, PX, P, PLLT 30 KVITRMNÍ RULÁTOR TTK RUMX... Kód Název MO bez PH MO s PH TTK RUMX (zabezpečuje míchání vody např. radiátory, podlahovka) P25120 kvitermní regulátor TTK RUMX sada do kotle Z Sada obsahuje: kvitermní regulátor TTK RUMX (verze do panelu kotle) Konektorový plošný spoj k regulátoru TTK RUMX Plastová krytka konektorů k regulátoru TTK RUMX Návod na obsluhu pro montáž a servis TTK RUMX Z Návod na obsluhu pro koncového zákazníka TTK RUMX - Z ZK ZK PŘíslušenstvÍ k TTK RUMX (doplňuje se podle projektové dokumentace) P25044 Pokojová jednotka bezdisplejová k TTK RUMX ZK ZK P25045 Pokojová jednotka displejová k TTK RUMX (displej v angličtině) ZK ZK P25050 Snímač venk. teploty 200, rozsah -40 až 60, bez kabelu k TTK RUMX 343 ZK 416 ZK P25051 Snímač teploty V204, příložný snímač, délka 4000 mm 480 ZK 581 ZK P25052 Snímač teploty KVT20/5/6, ponorný snímač, s kab mm 502 ZK 608 ZK P25053 Snímač k solárnímu kolektoru Pt1000, délka 2500 mm 502 ZK 608 ZK P25054 Snímač teploty KVT20/2/6, ponorný snímač, s kab mm 343 ZK 416 ZK P25062 Nástěnný držák regulátoru TTK RUMX s konektory ZK ZK KVITRMNÍ POKOJOVÉ RULÁTORY TTK TH... str. 59 Kód Názov MO bez PH MO s PH Regulátory TTK TH s příslušenstvím (pokojové a ekvitermní regulátory zajišťující míchání vody např. radiátory, podlahovka, TUV, ) OT70 Pokojový termostat S-292 V3 týdenní program, podsvícený displej ZK ZK OT71 Pokojový regulátor s RS komunikací S-296 týdenní program, ovládání teploty kotle a TUV ZK ZK OT72 Pokojový regulátor s RS komunikací S-280 týdenní program, ovládání teploty kotle a TUV, zobrazování parametrů kotle ZK ZK OT73 SM modul S-65 ovládání kotle přes mobilní telefon přes SMS zprávy ZK ZK OT74 Internet modul S-505 ovládání kotle pomocí internetového připojení ZK ZK OT75 Regulátor 1 směšovacího ventilu S-431N - ekvitermní regulace, připojení s pokojovým termostatem ZK ZK OT76 Regulátor 2 směšovacích okruhů a TUV S-408N ekvitermní regulace, připojení s pokojovým termostatem RS komunikací ZK ZK TOPNÁŘSKÁ TPLOVONÍ ČRPL ČRPL, TŘÍSTNÉ VNTILY... Kód Název MO bez PH MO s PH TOPNÁŘSKÁ TPLOVONÍ ČRPL- LKTRONIKÁ OT01 Čerpadlo 25/6 180 mm ZK ZK OT01 Čerpadlo 25/6 130 mm ZK ZK OT130 Čerpadlo WILO Yonos PR RS25/6 130 mm ZK ZK OT180 Čerpadlo Yonos PR RS25/6 180 mm ZK ZK TOPNÁŘSKÁ TPLOVONÍ ČRPL OT01 Náhradní díl čerpadlo RS 25/6-3-PR 180 mm ZK ZK OT01 Náhradní díl čerpadlo RS 25/6 130 mm ZK ZK TŘÍSTNÉ VNTILY OT02. Třícestný ventil HONYWLL komplet ZK ZK OT44. Třícestný ventil US komplet ZK ZK y Tímto ceníkem se ruší všechny dosavadní ceníky. y Uvedené ceny jsou doporučené pro konečného zákazníka v ZK. y Změna cen a nabídky vyhrazena! y Technické údaje k výrobkům jsou jen orientační. y ktuální technické dokumentace jsou k dispozici na uvedených kontaktech na zadní straně obálky. 19

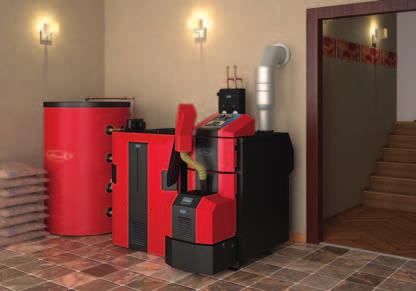

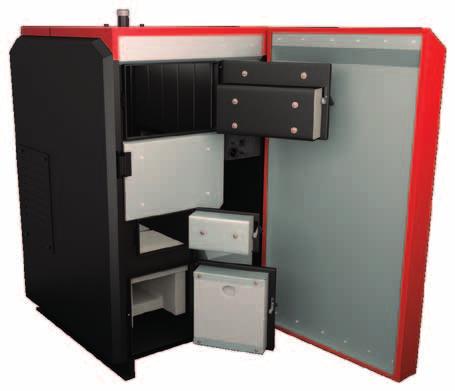

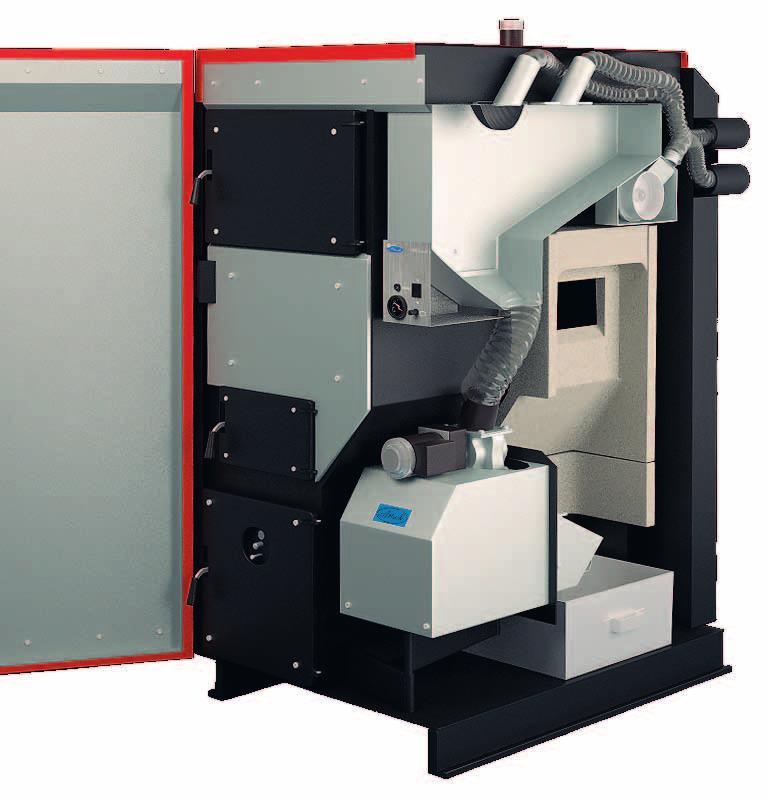

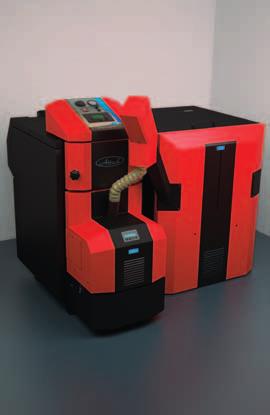

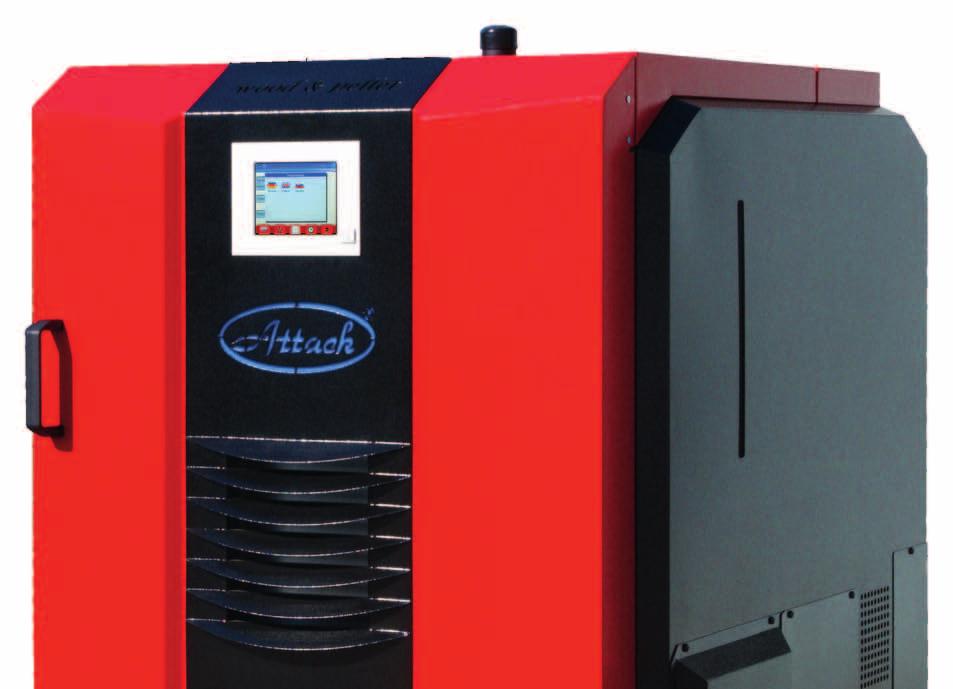

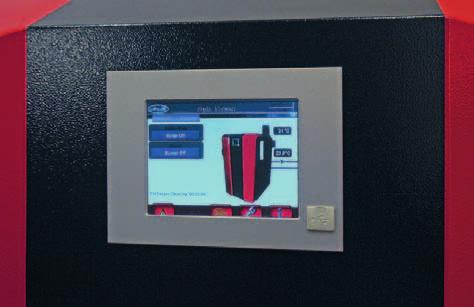

20 MOLOVÁ Ř 9000 TTK WOO&PLLT Kombinovaný kotel na Řvo a pelety Představujeme Vám inovativní ekologický kombinovaný kotel TTK WOO&PLLT, schopný spalovat několik druhů paliv, především měkké a tvrdé dřevo, brikety a pelety. Kotel je vhodný pro vytápění rodinných domů, chatek, malých provozoven, dílen a podobných objektů. Přednosti kotle y Inovativní ekologický a vysoce účinný kotel maximální pohodlí zákazníka y Vysoká účinnost spalování kotle až 90,5 % (dřevo) / 90,4 % (pelety) y Moderní elektronika vybavená Lambda sondou y rafický a jednoduše čitelný dotykový displej y utomatické čištění peletové komory y utomatické čištění trubkového výměníku pomocí turbulátorů y oba hoření na plný výkon až 6 hodin při spalováni dřeva y utomatický přechod z provozu dřevo na provoz pelety flexibilní volba paliva y Velmi nízké provozní náklady y Vysoce kvalitní komponenty ověřená kvalita y Vysoká životnost y Nadstandardní objem nakládací komory THNIKé PRMTRY Parametr TTK WOO&PLLT Rozsah výkonu dřevo 12,5 25 Rozsah výkonu pelety 9 30 Objem nakládací komory 160 l Šířka Výška Hloubka mm Šířka kotle bez opláštění 760 mm Účinnost 90,5 % dřevo, 90,4 % pelety Max. délka polen 560 mm Teplota spalin 150 Předepsaný tah komína 25 Pa Hmotnost kotle 840 kg POPIS Pro zajištění vysokého komfortu je kotel vybaven nakládací komorou s nadstandardním objemem, čímž dokáže zajistit nepřetržité hoření na plný výkon po dobu 6 hodin, a to stále není vše. Pokud kotel dostane signál na potřebu tepla, umí automaticky spustit spalovací proces na pelety po dohoření dřeva v zplynovací části bez jakéhokoliv zásahu do kotle. Takto můžete jednoduše využívat výhody nejlevnějšího zdroje tepla dřeva v kombinaci s komfortním, a také velmi levným zdrojem tepla dřevními peletami. ROZMĚRY /2" 6/4" 1/2" /4" NY NJT N STR. 8

21 TTK WOO&PLLT 25 MOLOVÁ Ř 9000 TTK WOO&PLLT KOMINOVNÝ KOTL N ŘVO PLTY HRKTRISTIK Kotel TTK WOO&PLLT je vybaven odtahovým ventilátorem a horizontálním odvodem spalin z nakládací komory, který při otevření dvířek odvede kouř do komína, čímž se zajišťuje čisté a bezprašné prostředí v kotelně. Zatápění v kotli je zjednodušeno pomocí středních dvířek. Stačí komoru naložit do plna a zapálit prostor při středních dvířkách zatopení může být hotové už do 10 min bez jakéhokoli kouře. Vysokou preciznost procesu spalování zajišťuje moderní elektronika vybavená Lambda sondou, schopna regulovat výkon kotle a nastavit množství užitečných parametrů. Proces spalování pelet zabezpečuje hořák vyrobený z nejkvalitnější dostupné žáruvzdorné oceli na trhu. Jeho provoz je plně automatický. Těleso kotle je svařeno z vysoce kvalitní kotlové oceli tloušťky 6 mm což zaručuje jeho dlouhou životnost. Materiál žárobetonových tvarovek je z vysoce kvalitního žárobetonu zpevněného žáruvzdornou výztuží. Navíc, nejnamáhanější tryska je opatřena speciální žárolitinou, která nepodléhá opotřebení jako žárobetony a tím prodlužuje celkovou životnost kotle. Čištění kotle je velmi jednoduché a nenáročné. Turbulátory a peletová spalovací komora jsou čištěny automaticky. lektroniku kotle je možné rozšířit o přídavné moduly, schopné ovládat akumulační nádrž, směšovací okruhy, zásobník TUV, solární panely, a jiné zdroje tepla. Stav kotle je možné kontrolovat přes připojení na internet pomocí LN, jakož i prostřednictvím Smartphone. lektronika dokáže poskytnout i měsíční záznam provozních informací. NY NJT N STR. 8 21

22 MOLOVÁ Ř 9000 TTK WOO&PLLT ezpečnost kotl Kotel je vybaven integrovaným dochlazovacím okruhem, který se napojuje na vodovodní rozvod a v případě přehřátí kotle zajistí jeho bezpečné ochlazení. alším důležitým prvkem bezpečnosti je havarijní termostat, který v případě přehřátí odstaví přívod elektrické energie do všech elektrických prvků kotle, kromě čerpadla, aby mohlo k ochlazení kotle dojít co nejrychleji. Pokud se kotel přehřeje, elektronika na to uživatele upozorní zvukovým hlášením. Pokud je kotel provozován v peletovém režimu, dokáže uzamknout hlavní dveře pomocí elektrozámku, aby se nemohlo stát, že uživatel nechá dvířka pootevřená. Proti zpětnému zahoření hořáku je kotel chráněn dvojnásobně, a to velmi účinným turniketovým podavačem, který mechanicky odděluje palivo od hořáku a samozhášecí hadicí. VYSO ÚčINNÉ SPLOVÁNÍ Kotel dosahuje mimořádně vysokou účinnost přesahující 90,5 % u dřeva a 90,4 % při spalování pelet i díky vertikálnímu trubkovému výměníku s nadstandardní teplosměnnou plochou a speciálními turbulátory, které jsou poháněny automaticky. Takto se zajistí deklarovaná účinnost po celou životnost kotle. lektronika KOTL y Možnost navolení režimů: řevo, Kombi, Testmode y utomatické spuštění hořáku na pelety po spotřebování dřeva v nakládací komoře v režimu Kombi y Zapálení dřeva manuálně, nebo automaticky pomocí hořáku okamžitě, nebo s časovým posunutím y Precizní řízení spalování pomocí Lambda sondy y Spolehlivé sledování přítomnosti plamene pomocí fotobuňky y 5,7 palcový barevný dotykový displej y Možnost kdykoliv zaktualizovat řízení kotle nejnovějším softwarem jednoduše pomocí US klíče y Možnost spuštění, sledování, ovládání a vypnutí kotle přes internet a pomocí aplikace ve Smartphone y Schopnost uchovat aktuální čas a nastavené parametry i po výpadku proudu y Časové programy provozu kotle y 512 M micro S karta pro záznam informací o provozu kotle y Možnost ovládání externím termostatem y Možnost doplnění externích modulů k ovládání akumulační nádrže, topných okruhů včetně podlahového vytápění, okruhu TUV, solárního okruhu, a spínání jiného automatického kotle y Nastavitelný screensaver y Přístup k servisním nastavením pomocí kódu y Záznam poruchových hlášení 22 NY NJT N STR. 8

23 Popis hořáku Hořák je vyroben z vysoce kvalitní žáruvzdorné oceli na trhu, proto se vyznačuje dlouhou životností a spolehlivostí. Hořák je plně automatický, vybavený spolehlivým způsobem zapalování pelet, pokročilou logikou automatické regulace spalování, modulací, precizním sledováním přítomnosti plamene, automatickým vysoce účinným čištěním, sledováním otáček ventilátoru a ochranou proti přehřátí. Hořák je díky vlastní spalovací komoře zcela oddělen od spalovací a nakládací komory určené na zplyňování dřeva, proto je minimálně tepelně namáhán, pokud zrovna není v provozu. V případě, že je nutné hořák vyčistit, lze jej snadno vysunout mimo spalovací komoru na sběrači, čímž je usnadněna jeho manipulace. Palivo MOLOVÁ Ř 9000 TTK WOO&PLLT V kotli TTK WOO&PLLT ve zplyňovací části je možné spalovat měkké i tvrdé kusové dřevo s délkou polen do 560 mm a relativní vlhkostí %. V určitém poměru, v závislosti na typu, tvaru a velikosti, je možné spolu s dřevem spalovat i dřevní brikety. Nerezový hořák kotle TTK WOO&PLLT je určen na spalování dřevních pelet o průměru 6 mm, délkou do 35 mm a vlhkostí do 12 %. KOMINOVNÝ KOTL N ŘVO PLTY příslušenství ke kotli attack wood&pellet Ke kotli TTK WOO&PLLT je možné kdykoliv dodatečně dokoupit a namontovat zásobník pelet TTK PL5000 WP o objemu 500 l, který lze umístit vedle kotle i mimo něj, ve vzdálenosti do 10 m. Takto můžete mít zásobník i v úplně jiné místnosti než je kotelna. Pelety se ze zásobníku dopravují dopravními hadicemi (prodávané zvlášť), pomocí vakuového motoru standardně integrovaného v kotli WOO&PLLT. Součástí balení kotle WOO&PLLT je cyklonový odlučovač, který dokáže separovat jemné částečky prachu z pelet a tím udržuje prostředí v kotli čistší. Odlučovač se připojuje na výstupní hadici pneumatického podávání pelet z kotle. Pro snadné odnímaní spodního kontejneru na prach je možné jej namontovat na stěnu. Odlučovač nevyžaduje žádný dodatečný motor a jeho provoz je bezhlučný. Nutnost čištění odlučovače záleží na prašnosti pelet a doby provozu pneumatického podávání. Při běžné instalaci je čištění nutné každých 2 6 týdnů. popis kotl LN: 1. Těleso kotle 2. Hlavní dveře 3. Kryt přívodu primárního a sekundárního vzduchu 4. Otvory pro chlazení elektroniky 5. lektronika kotle 6. Kryt elektroniky kotle 7. Stoupačka 8. ochlazovací smyčka 9. Kryt čištění turbulátorů 10. Lambda sonda 11. Polohovatelný komín 12. Odtahový ventilátor 13. Zpátečka NY NJT N STR. 8 23

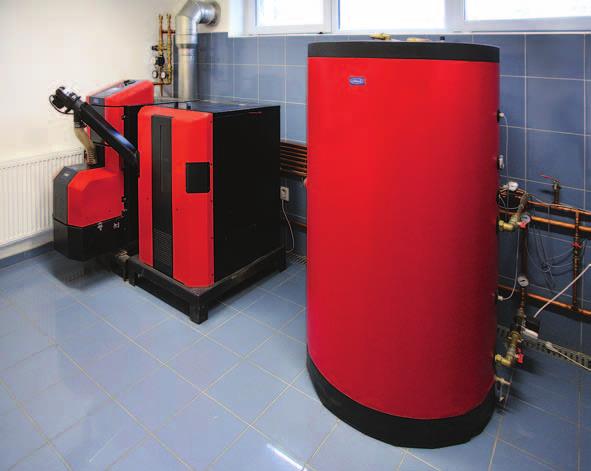

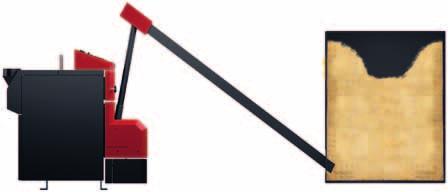

24 MOLOVÁ Ř 8000 TTK PLLT 30 UTOMTI PLUS KOTL N PLTY Kotle na spalování dřevních pelet TTK PLLT 30 utomatic Plus jsou moderní kotle, které svou technologií spalování šetří životní prostředí, přičemž uživateli nabízí komfort srovnatelný se spalováním plynu. Jsou určeny k vytápění rodinných domů, chatek, malých provozoven, dílen a podobných objektů. PŘNOSTI KOTLe y utomatické čištění trubkového výměníku y utomatické odebírání popela y utomatické podávání paliva y utomatický provoz kotle řízený pokojovým termostatem zaručující vysoký komfort obsluhy y Vysoká účinnost spalování nízká spotřeba paliva y Vysoce účinný trubkový výměník osazený spirálovými turbulátory, které zajišťují lepší přenos tepla ve výměníku, vyšší účinnost kotle, přičemž slouží také na jeho čištění y Nerezový hořák TTK y Nenáročná obsluha a jednoduché čištění y Kvalitní kotlová ocel o tloušťce 6 mm použitá při výrobě kotle y Vysoká bezpečnost a spolehlivost provozu y Nízké provozní náklady y Spolehlivý hořák na pelety s automatickým řízením provozu (tj. zapálením a vyhasnutím) s funkcí automatického čištění THNIKÉ PRMTRy Parametr Jednotka PLLT 30 utomatic Plus Jmenovitý výkon 30 Rozsah nastavení výkonu 8 30 Teplosměnná plocha m² 1,9 Předepsaný tah komína Pa Max. prac. přetlak topné vody kpa 250 Tlaková ztráta na straně vody Pa 152 ( T = 10 K); 38 ( T = 20 K) Hmotnost kotle kg 355 Průměr odtahového hrdla mm 150 Výška kotle mm Šírka kotle mm 575 Hloubka kotle mm Krytí el. částí IP IP 40 Max. elektrický příkon (při zapalování) W 600 Provozní elektrický příkon W 90 Účinnost kotle % 90,6 Třída kotle (dle N 303-5) 5 Teplota spalin při jmen. výkonu 143 Předepsané palivo dřevní pelety 6 8 mm, l = 35 mm max. Průměrná spotřeba paliva kg/h 2,4 6,9 Objem vody v kotli l 62 Rozsah nastavení teploty topné vody Připojovací napětí V / Hz ~ 230 / 50 ROZMĚRY 24 NY NJT N STR. 8

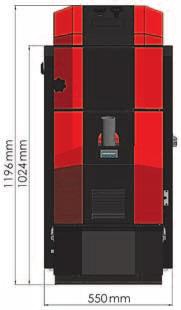

25 TTK PLLT 30 UTOMTI Plus MOLOVÁ Ř 8000 TTK PLLT 30 UTOMTI PLUS KOTL N PLTY 5 HRKTRISTIK KOTLŮ Kotle TTK PLLT 30 utomatic Plus s regulovaným výkonem 8 30 jsou určeny k vytápění rodinných domů a průmyslových objektů. Základem kotle je vodou chlazené kotlové těleso, jehož svařenec je zhotovený z plechů ze speciální kotlové oceli o tloušťce 6 mm zaručující dlouhou životnost. Výměník je trubkový s turbulátory, které zlepšují přenos tepla do topné vody a současně jsou využívány na čištění výměníku, čímž zajišťují jeho rovnoměrnou účinnost. Hoření probíhá v nerezovém hořáku určeném na spalování (dřevních pelet). Palivo je zapáleno automaticky pomocí elektrické spirály zabudované v hořáku. Optimální podmínky hoření a regulace výkonu jsou řešeny elektronicky ovládanou dodávkou paliva a přívodu vzduchu v závislosti na uživatelem nastavených požadovaných parametrech vytápění a přípravy teplé užitkové vody. Konstrukce hořáku, spalovací komory a výměníku zaručují optimální hoření všech spalitelných složek. Těleso kotle je izolováno minerální vlnou, design dotváří opláštění s povrchovou úpravou realizovanou práškovou technologií. Kotel je vybaven automatickým čištěním trubkového výměníku kotle v intervalech shodných s automatickým odvodem popela do přepravního kontejneru. NY NJT N STR. 8 25

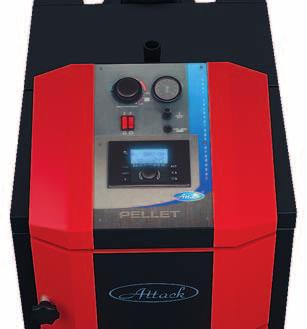

26 MOLOVÁ Ř 8000 TTK PLLT 30 UTOMTI PLUS POPIS KOTL Konstrukčně je kotel tvořen spalovací komorou s přepážkami a trubkovým výměníkem tepla. Za výměníkem tepla vstupují spaliny do sběrače spalin s kouřovodem, který je možné otočením příruby o 180 orientovat horizontálně nebo vertikálně. V tělese kotle je zabudován hořák na dřevní pelety. Kotel TTK PLLT 30 utomatic Plus lze doobjednáním vybavit šnekovým podavačem paliva, který zajišťuje plynulou dopravu paliva a také zásobníkem pelet o objemu 500 l (rozměr zásobníku šířka výška hloubka mm). alší alternativou je možnost použití externího textilního zásobníku pelet, tzv. big-bagu. Při spalování dřevních pelet v kotli TTK dochází k minimální tvorbě popela. Jeho množství závisí na kvalitě pelet a představuje přibližně 1 % spotřebovaného paliva. Kotel TTK PLLT 30 utomatic Plus je navíc vybaven automatickým systémem odebírání popela do přepravního kontejneru, jehož objem zaručí vysypání popela podle sezóny a intenzity provozu kotle jednou za topnou sezónu. OVLÁÁNÍ KOTL Kotel ke spalování pelet TTK PLLT 30 utomatic Plus je ovládán prostřednictvím ovládacího panelu na horním opláštění kotle Hlavní vypínač kotle zapne / vypne kotel od sítě 2. Vypínač hořáku přepíná hořák mezi pohotovostním a provozním režimem 3. Kotlový termostat nastavení provozní teploty kotle 4. Termomanometr 5. Reset tlačítko pod krytkou 6. Pojistka 10 / 250 V 7. Příprava pro zabudování regulátoru RUMX PLIVO oporučeným palivem pro kotel TTK PLLT 30 utomatic Plus jsou dřevní pelety s max. vlhkostí 12 %, o průměru 6 mm a maximální délky 35 mm. oporučený obsah popele do 1 %. Předepsané palivo by mělo mít výhřevnost 15 17,5 MJ/kg. PŘÍKL ZPOJNÍ KOTL TTK PLLT 30 UTOMTI PLUS OPRVNÍK (1,5 m; 2,5 m) TTK PLLT 30 KOTL N PLTY PLLT 30 UTOMTI PLUS ZÁSONÍK N PLTY TTK PLLT 30 TTK 26 NY NJT N STR. 8

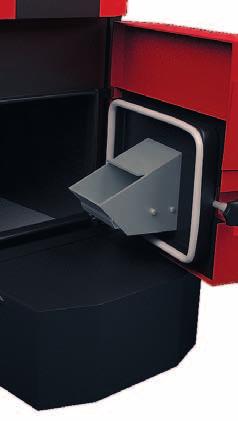

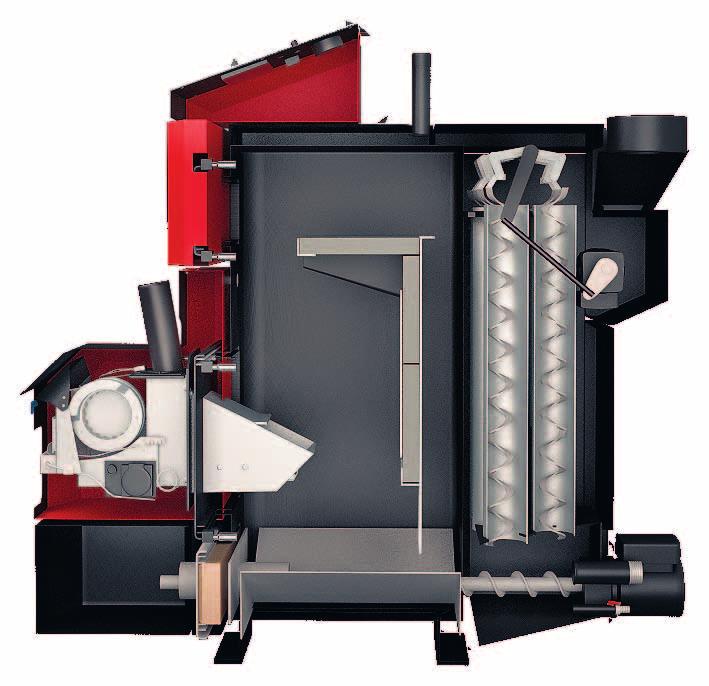

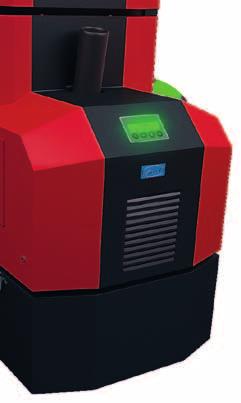

27 MOLOVÁ Ř 8000 TTK PLLT 30 UTOMTI PLUS POPIS HOŘÁKU TTK 30 Nerezový hořák TTK 30 je založen na principu padání pelet z podavače paliva přes přívodní hadici a rouru na rošt, kde probíhá spalování. Pracuje v plně automatickém režimu počínaje vyhodnocením potřeby dodávky tepla, dodávkou paliva, elektrickým zapálením, rozhořením, hořením, vypnutím, dohořením, čištěním a přechodem do pohotovostního režimu. Rozsah výkonu hořáku je 8 až 30, je možné jej nastavit skokově po 2. Z výroby má přednastavený rozsah výkonu 14 30, který je rozdělen do tří stupňů: 1. (14 ), 2. (22 ) a 3. (30 ). Rozsah výkonu lze měnit ve dvou úrovních 8 až 12 a 14 až 30 v rozšířeném menu. Hořák se čistí automaticky po každém dohoření, nebo se po určitém časovém intervalu provozu, nastaveným uživatelem, automaticky vysune rošt, který se očistí pohybem proti škrabce. Nečistoty jako popel a příškvarky vypadnou otvorem v roštu. KOTL N PLTY PŘÍKL INSTL mm TTK PLLT 30 utomatic Plus TTK 500 l Požadovaný rozměr pro kotelnu s kotlem TTK PLLT 30 utomatic Plus v zapojení s 500 l zásobníkem pelet a akumulační nádobou TTK S POPIS KOTL TTK PLLT 30 UTOMTI PLUS mm TTK S mm LN: 1. Těleso kotle 2. Opláštění 3. ox na popel 4. veře kontrolního otvoru 5. Hořák 6. Trubkový výměník 7. Turbulátory 8. Táhlo ovládání turbulátorů 9. Odvod spalin 10. Stoupačka 1" 11. Zpátečka 1" 12. opouštěcí ventil ½" 13. Popelník NY NJT N STR. 8 27

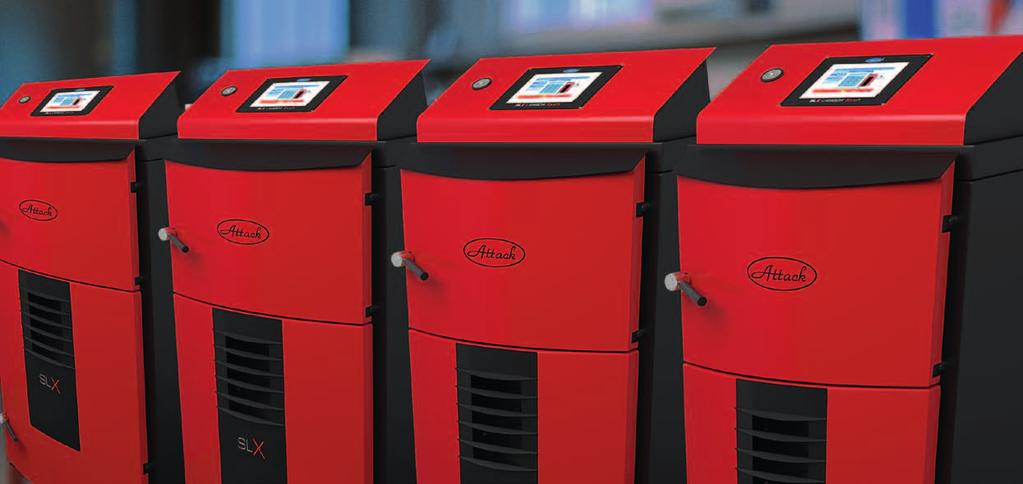

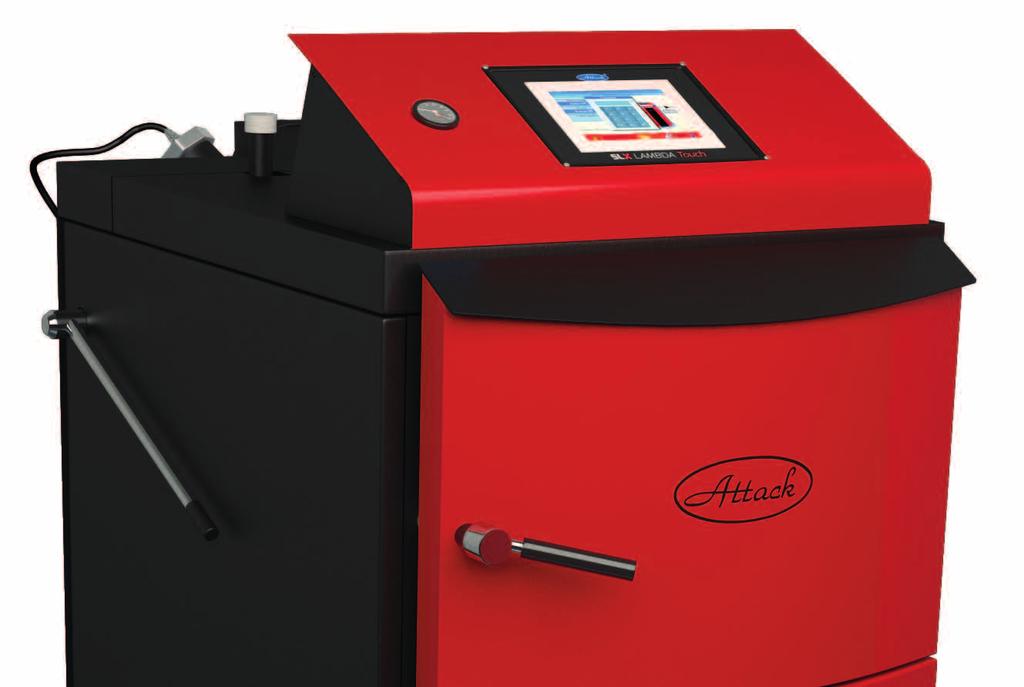

28 MOLOVÁ Ř 7000 TTK SLX ZPLYŇOVÍ KOTL N ŘVO Zplyňovací kotel TTK SLX v modifikacích PROI a LM Touch je určen pro úsporné a ekologicky šetrné vytápění rodinných domů, chatek, malých provozoven, dílen a podobných objektů. Předepsaným palivem pro kotel TTK SLX je suché dřevo a brikety s kulatým průřezem. Při plném využití nakládací komory dřevem je možnost nepřetržitého hoření 8 až 12 hodin. PŘNOSTI KOTL ymoderní a inovativní design ekologického kotle yvysoce účinný trubkový výměník spaliny-voda s turbulátory yúčinnost kotle 90,3 91,8 % yrozsah výkonu y2 modifikace PROI a LM Touch yvysoká účinnost spalování přesahující 91 % díky trubkovému výměníku vybavenému speciálními pohyblivými turbulátory yčištění výměníku turbulátory, pohybem páky. Čistý výměník = vysoká účinnost = snížení provozních nákladů a úspora paliva ynadstandardní objem nakládací komory kotle, jaký na trhu nenajdete, od l, která zajistí delší výdrž vytápění na jedno naložení paliva ysuchý plášť umístěn po obvodu celé ložné komory zvýšená ochrana proti dehtování komory ymožnost spalování měkkého i tvrdého dřeva, dřevěných briket yminimální množství popela ymožnost přikládat velké kusy dřeva délka komory je 680 mm (od 20 ), což zákazníkovi šetří čas při dělení dřeva, kdy klasickou metrovici dělí na půlmetrové kusy yzdokonalené spalování a nižší spotřeba dřeva yznamenité emise a účinnost yzajištění polohy čistící páky pro usnadnění čištění ykomfort zákazníka, provozní spolehlivost, jednoduchá obsluha a údržba yvyroben ze speciální kotlové oceli tloušťky 6 mm pro zajištění dlouhé životnosti kotle yodtahový ventilátor pro rovnoměrné a efektivní spalování a bezprašný provoz yplynule modulovatelné otáčky ventilátoru ymožnost verze LM Touch nejpokročilejší technologie řízení procesu spalování pro dosažení vynikajících hodnot emisí a účinnosti yv provedení pravé otevírání dvířek yutomatické odstavení kotle po vyhoření paliva yvybaven dochlazovacím okruhem proti přehřátí vody v kotli yžárobetonové tvarovky odolné do teploty 1 350, což zaručuje nejlepší parametry spalování ykotel splňuje kritéria nejvyšší třídy podle evr. normy N popis ROZMĚRY kotl TTK SLX LN: 1. Těleso kotle 2. vířka nakládací komory 3. vířka spalovací komory 4. Primární vzduch 5. Sekundární vzduch 6. Krytka čištění 7. Páka turbulátorů 8. Manometr 9. Regulátor kotle 10. Stoupačka 11. ochlazovací okruh 12. Otočný komín 13. Vypouštěcí ventil 14. Zpátečka 15. Ventilátor 16. Pojistka Lambda 17. Havarijní termostat 18. Hlavní vypínač Lambda 19. Ovládací skříňka 28 NY NJT N STR. 9

29 MOLOVÁ Ř 7000 TTK SLX TTK SLX 20 LM TTK SLX 30 LM TTK SLX 40 LM TTK SLX 50 LM TTK SLX 25 LM TTK SLX 35 LM TTK SLX 45 LM TTK SLX 55 LM THNIKÉ Parametry Parametr / Typ kotle SLX20 SLX25 SLX30 SLX35 SLX40 SLX45 SLX50 SLX55 Jmenovitý výkon kotle Rozsah výkonu , , , ,5 55 Plocha výměníku m² 2,95 3,32 Objem nakládací komory dm³ Rozměr plnícího otvoru mm Předepsaný tah komína Pa 23 Předepsaný tah komína mbar 0,23 Max. pracovní přetlak vody kpa 250 Tlaková ztráta na straně vody (T 10K) kpa 1,9 2,1 2,4 2,7 3,9 4,5 5,2 6,1 Tlaková ztráta na straně vody (T 20K) kpa 0,8 0,9 1,2 1,6 1,9 2,1 2,4 3,2 Hmotnost kotle kg Průměr odtahového hrdla mm 150 Výška kotle mm Šířka kotle mm 703 Hloubka kotle mm Hloubka nakládací komory mm Průměr stoupačky " 6 4" 2" Průměr zpátečky " 6 4" 2" Stupeň krytí IP 21 lektrický příkon při jmenovitém výkonu W lektrický příkon při minimálním výkonu W lektrický příkon v režimu standby W < 15 Účinnost kotle % 91,8 91,6 90,3 90,3 90,4 90,4 90,3 90,3 Třída kotle 5 Teplota spalin při jmenovitém výkonu Teplota spalin při minimálním výkonu Hmot. průtok spalin při jmenovitém výkonu kg/s 0,018 0,020 0,021 0,023 0,027 0,029 0,031 0,033 Hmot. průtok spalin při minimálním výkonu kg/s 0,008 0,011 0,014 0,016 0,017 0,021 0,022 0,023 Max. hladina hluku d 65 Třída a typ paliva, kusové dřevo s relativní vlhkostí 12 % max. 20 %, mm Průměrná spotřeba dřeva kg/h 5,2 6,5 7,8 9,1 10,4 11, ,3 Orientační spotřeba dřeva za sezonu 1 = 1 m 3 Max. délka polen mm oba hoření při jmenovitém výkonu * h 8 7,2 6,5 5,8 6 5,1 4,6 4 Objem vody v kotli l oporučený objem akumulační nádrže l Napětí V/Hz ~230/50 Rozsah nastavení teploty topné vody Zatížitelnost kontaktů regulátoru PROI 2 / ~230 V * v závislosti na druhu paliva a dokonalosti vyplnění komory dřevem ŘVOZPLYŇOVÍ KOTL NY NJT N STR. 9 29

30 MOLOVÁ Ř 6000 TTK PX ZPLYŇOVÍ KOTL N ŘVO Zplyňovací kotel TTK PX v modifikacích STNR, PROI, LM a OMI Pellet je určen pro úsporné a ekologicky šetrné vytápění rodinných domů, chatek, malých provozoven, dílen a podobných objektů. Předepsaným palivem pro kotel TTK PX je suché dřevo a brikety s kulatým průřezem. Při plném využití nakládací komory dřevem je možnost nepřetržitého hoření 8 až 12 hodin. PŘNOSTI KOTL ymoderní a inovativní design ekologického kotle yvysoce účinný trubkový výměník spaliny-voda s turbulátory yléty ověřená konstrukce, tisíce spokojených zákazníků yúčinnost kotle 86,5 91,3 % yrozsah výkonu y4 modifikace STNR, PROI, LM a OMI Pellet yvysoká účinnost spalování až 91 % díky trubkovému výměníku vybavenému speciálními pohyblivými turbulátory yčištění výměníku turbulátory, pohybem páky, čistý výměník = vysoká účinnost = snížení provozních nákladů a úspora paliva yobjemná nakládací komora kotle, která zajistí delší výdrž vytápění na jedno naložení paliva ymožnost spalování měkkého i tvrdého dřeva, dřevěných briket ymožnost přikládat velké kusy dřeva délka komory je 580 mm (od 25 ), což zákazníkovi šetří čas při dělení dřeva, kdy klasickou metrovici dělí na půlmetrové kusy yminimální množství popela ykomfort zákazníka, provozní spolehlivost a jednoduchá obsluha a údržba yvyroben ze speciální kotlové oceli tloušťky 6 mm pro zajištění dlouhé životnosti kotle yodtahový ventilátor pro rovnoměrné a efektivní spalování a bezprašný provoz yutomatické ovládání roztápěcí klapky spojené s otevíráním a zavíráním přikládacích dvířek yplynule modulovatelné otáčky ventilátoru (provedení PROI, LM) yutomatické odstavení kotle po vyhoření paliva ymožnost verze LM nejpokročilejší technologie řízení procesu spalování pro dosažení vynikajících hodnot emisí a účinnosti yv provedení levé i pravé otevírání dvířek ymožnost spalování alternativních paliv jako jsou jádra z oliv a pecková drť v automatických hořácích s výkonem 30 a 50 (modifikace OMI Pellet) yvybaven dochlazovacím okruhem proti přehřátí vody v kotli yžárobetonové tvarovky odolné do teploty 1 350, což zaručuje nejlepší parametry spalování ykotel splňuje kritéria nejvyšší třídy podle evropské normy N yupozornění: Kotel PX15 není vybaven turbulátory, čištění se provádí přiloženým nářadím. popis kotl TTK PX ROZMĚRY LN: 1. Těleso kotle 2. Horní víko přední 3. vířka plnící komory 4. vířka spalovací komory 5. Odtahový ventilátor 6. Komín 7. Sání primárního vzduchu 8. Sání sekund. vzduchu 9. Kotlový termostat 10. Reset havarijního termostatu 11. Spalinový termostat 12. Napouštěcí ventil 13. Hlavní vypínač 14. Termomanometr 15. Ochlazovací okruh 16. Víko čistícího otvoru 17. Stoupačka (přípojka topné vody) 18. Zpátečka (přípojka vratné vody) 19. Táhlo komínové klapky 20. Páka turbulátorů 21. Ovládací panely 22. lektrická pojistka 30 NY NJT N STR. 9

31 MOLOVÁ Ř 6000 TTK PX TTK PX 15 LM TTK PX 30 LM TTK PX 40 LM TTK PX 80 PROI TTK PX 25 LM TTK PX 35 LM TTK PX 45 LM ŘVOZPLYŇOVÍ KOTL THNIKÉ PRMTRY Parametr Jednotka PX15 PX25 PX30 PX35 PX40 PX45 PX80 Jmenovitý výkon (verze STNR) Rozsah výkonu (verze PROI, verze LM) 7, , , , Teplosměnná plocha m 2 1,98 2,52 2,78 2,78 3,03 3,03 5,6 Objem nakládací komory dm Rozměr přikládacích dvířek mm Předepsaný tah komína Pa Max. pracovní přetlak vody kpa Hmotnost kotle kg Průměr odtahového hrdla mm Výška kotle mm Šířka kotle mm Hloubka kotle mm élka nakládací komory mm Průměr stoupačky (připojení topné vody) " 6 4" 2" Průměr zpátečky (připojení vratné vody) " 6 4" 2" Stupeň krytí IP 21 lektrický příkon W Účinnost kotle % 91,3 90,4 90,1 90,1 90,2 90,2 86,5 Třída kotle podle emise O (podle N 303-5) 5 Teplota spalin při jmenovitém výkonu Hmotnostní průtok spalin při jmenovitém výkonu kg/s 0,019 0,019 0,021 0,021 0,027 0,027 0,045 Maximální hladina hluku d 65 Typ paliva Kusové dřevo s relativní vlhkostí 12 % max. 20 %, mm Průměrná spotřeba paliva kg/h 3,9 6,5 7,8 9,1 10,4 11,75 18,7 Orientační spotřeba na sezónu 1 = 0,9 m 3 Max. délka polen mm Objem vody v kotli l oporučený objem akumulační nádrže l Připojovací napětí V / Hz ~230/50 Rozsah nastavení teploty topné vody Rozsah nastavení pokojové teploty Zatížitelnost kontaktů kotlového regulátoru (verze PROI) 2 /230 V NY NJT N STR. 9 31

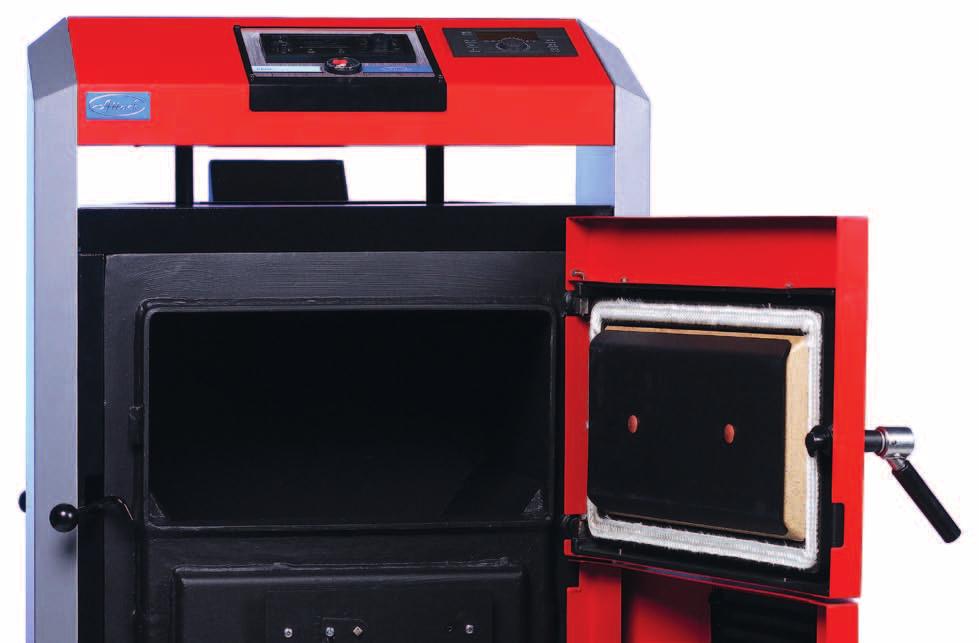

32 MOLOVÁ Ř 5000 TTK P ZPLYŇOVÍ KOTL N ŘVO Zplyňovací kotel TTK P v modifikacích STNR a PROI je určen pro úsporné a ekologicky šetrné vytápění rodinných domů, chatek, malých provozoven, dílen a podobných objektů. Předepsaným palivem pro kotel TTK P je suché dřevo a brikety s kulatým průřezem. Při plném využití nakládací komory dřevem je možnost nepřetržitého hoření 8 až 12 hodin. PŘNOSTI KOTL y Moderní a inovativní design ekologického kotle y Plochý žebrový výměník kotle y Léty ověřená konstrukce, tisíce spokojených zákazníků y Vysoká účinnost spalování nízká spotřeba paliva a nízká produkce emisí y Účinnost kotle 85,3 86,2 % y Rozsah výkonu y 2 modifikace STNR a PROI y Objemná nakládací komora kotle, která zajistí delší výdrž vytápění na jedno naložení paliva y Možnost spalování měkkého i tvrdého dřeva, dřevěných briket y Možnost přikládat velké kusy dřeva, což zákazníkovi šetří čas při dělení dřeva, kdy klasickou metrovici dělí na půlmetrové kusy y Minimální množství popela y Komfort zákazníka, provozní spolehlivost, jednoduchá obsluha a údržba y Vyroben ze speciální kotlové oceli tloušťky 6 mm pro zajištění dlouhé životnosti kotle y Odtahový ventilátor pro rovnoměrné a efektivní spalování a bezprašný provoz y Plynule modulovatelné otáčky ventilátoru (provedení PROI) y utomatické odstavení kotle po vyhoření paliva y V provedení levé i pravé otevírání dvířek y Vybaven dochlazovacím okruhem proti přehřátí vody v kotli y Žárobetonové tvarovky odolné do teploty 1 350, což zaručuje nejlepší parametry spalování popis kotl TTK P RozmĚry kotl TTK P LN: 1. Těleso kotle 2. Horní víko přední 3. Plnící dvířka 4. vířka spalovací komory 5. Ovládání klapky odtahu 6. Čistící otvor výměníku 7. Ochlazovací okruh 8. Odtah spalin 9. Odtahový ventilátor 10. Vypouštěcí ventil 11. Zpátečka (přípojka vratné vody) 12. Stoupačka (přípojka topné vody) 13. Ovládání primárního vzduchu 14. Ovládání sekundárního vzduchu 15. Klapka přívodu vzduchu 16. Termostatický regulátor 17. Řídící elektronika 18. Sdružený termomanometr RozmĚry kotl TTK P 75 RozmĚry kotl TTK P NY NJT N STR. 10

33 MOLOVÁ Ř 5000 TTK P TTK P 25 PROI TTK P 45 PROI TTK P 35 PROI ŘVOZPLYŇOVÍ KOTL THNIKÉ PRMTRY Parametr Jednotka P25 P35 P45 Jmenovitý výkon (verze STNR) Rozsah výkonu (verze PROI) Teplosměnná plocha m² 1,52 1,74 1,95 Objem nakládací komory dm³ Rozměr přikládacích dvířek mm Předepsaný tah komína Pa Max. pracovní přetlak vody kpa Tlaková ztráta na straně vody (T 10K) kpa 2,1 4,0 6,1 Tlaková ztráta na straně vody (T 20K) kpa 0,6 0,8 1,1 Hmotnost kotle kg Průměr výstupního hrdla spalin mm Výška kotle mm Šířka kotle mm Hloubka kotle mm élka nakládací komory mm Průměr stoupačky (připojení topné vody) " 6 4" 6 4" 2" Průměr zpátečky (připojení vratné vody) " 6 4" 6 4" 2" Stupeň krytí IP lektrický příkon W Účinnost kotle % 85,3 85,3 86 Třída kotle podle emise O (podle N 303-5) Teplota spalin při jmenovitém výkonu Hmotnostní průtok spalin při jmenovitém výkonu kg/s 0,019 0,021 0,027 Max. hladina hluku d Typ paliva Kusové dřevo s relativní vlhkostí 12 % max. 20 %, mm Průměrná spotřeba dřeva kg/h 7,75 9,75 11,75 Orientační spotřeba dřeva za sezónu 1 = 0,9 m 3 Max. délka polen mm oba provozu při max. výkonu h Objem vody v kotli l oporučený objem akumulační nádrže l Připojovací napětí V/Hz ~230/50 Rozsah nastavení teploty topné vody Rozsah nastavení pokojové teploty Zatížitelnost kontaktů kotlového regulátoru (verze PROI) ~230 V/2 NY NJT N STR

34 MOLOVÁ Ř 7000, 6000, 5000 TTK SLX, PX, P VRZ RUL KOTLŮ TTK SLX, PX P Zplyňovací kotle TTK jsou vybaveny třemi typy regulace: STNR, PROI a LM Touch. TTK PX, P Standar Nejjednodušší způsob regulace pro nenáročné aplikace. Řízení spočívá v řízení kotlové teploty pomocí kotlového termostatu a vypnutí ventilátoru po dohoření paliva spalinovým termostatem. Tento regulátor se doporučuje všude tam, kde se objekty netopí pravidelně, jako jsou například chaty a podobně. Vhodné řešení pro jednodušší systémy z hlediska regulace ve spojitosti s aku nádobami. HLVNÍ VÝHOY OVLÁÁNÍ: y Jednoduchost y Vhodný pro jednoduché aplikace y Systém pro rozšíření MaR TTK RUMX TTK PX, P STNR TTK SLX, PX, P PROI TTK PROI, generace PI, je pokročilejší regulátor vhodný ke každodennímu vytápění, zejména rodinných domů, různých provozů či jiných pravidelně vytápěných objektů. isponuje PI řízením otáček ventilátoru, čímž dokáže precizně řídit teplotu spalin a tím dosahovat vynikající účinnost. Kromě samotného kotle dokáže ovládat i dvě čerpadla, a to čerpadlo topného okruhu a čerpadlo nabíjení akumulační nádrže nebo TUV. Je mimořádně vhodný pro použití s akumulační nádrží, protože má v sobě integrovanou logiku správného nabíjení akumulační nádrže a její ochrany proti vybití energie přes kotel. Jednoduché ovládání zajišťuje přehledný displej s množstvím okamžitých informací, jako jsou kotlová teplota, teplota spalin zda teplota v akumulační nádrže. Samozřejmostí je vysoká spolehlivost, dlouhá životnost a automatické odstavení po dohoření paliva. HLVNÍ VÝHOY OVLÁÁNÍ: y Vylepšená elektronika s plynulou PI regulací otáček ventilátoru na základě teploty spalin y uzzy logic úprava pracovního cyklu spalování dřeva do ideálních podmínek y Vyšší účinnost kotle a stabilní spalování y Více možností řízení, včetně čerpadla nabíjení akumulační nádrže, čerpadla nabíjení TUV nebo cirkulačního čerpadla topných okruhů y Možnost řízení cirkulačního čerpadla termostatem y Přehledný displej zobrazující provoz jednotlivých prvků TTK SLX, PX, P PROI Popis: 1. Reset ochrana kotle proti přehřátí (po dosažení teploty vyšší jak 110 dojde k odpojení kotle od elektrické sítě) 2. Pojistka ochrana kotle proti el. zkratu 3. Hlavní vypínač zapnutí kotle, v případě potřeby umožňuje vypnout celý kotel 4. Spalinový termostat při poklesu teploty spalin pod nastavenou hodnotu dojde k vypnutí ventilátoru 5. Kotlový termostat slouží k nastavení požadované teploty vody v kotli (při překročení nastavené teploty dojde k vypnutí ventilátoru a kotel pracuje na min. výkon, po poklesu nastavené teploty dojde k opětovnému zapnutí ventilátoru a kotel pracuje na max. výkon) 6. Termomanometr ukazuje výstupní teplotu a aktuální tlak topné vody v kotli Popis: 1. 0/1 hlavní vypínač elektroniky 2. OK tlačítko pro potvrzení parametrů v menu 3. STOP tlačítko vypnutí kotle a pohybu v menu 4. STRT tlačítko spuštění kotle a pohybu v menu 5. Ventilátor ikona zobrazující provoz ventilátoru 6. Vodovodní kohoutek ikona zobrazující provoz čerpadla nabíjení TUV nebo nabíjení akumulační nádrže 7. Čerpadlo ikona zobrazující provoz cirkulačního čerpadla topných okruhů 8. Klíč ikona zobrazující vstup do menu nastavení 9. Výstražný trojúhelník ikona zobrazující upozornění na nebezpečný stav 10. Termostat ikona zobrazující sepnutý pokojový termostat 11. Číslice aktuální teplota kotle 34 NY NJT N STR. 9 10

35 MOLOVÁ Ř 7000, 6000, 5000 TTK SLX, PX, P TTK PX LM Je nejpokročilejším regulátorem, který díky preciznímu řízení spalovacího procesu umožňuje kotli dosahovat vysokou účinnost, nízké emise a nízkou spotřebu dřeva. Spalovací proces je řízen regulací na základě měření lambda sondy podobně, jako je to u automobilů, která pak ovládá servomotory primárního a sekundárního vzduchu, čímž optimalizuje spalovací směs. Oproti regulátoru PROI dosahuje přibližně 1,5% vyšší účinnost, výhodou je však hlavně rychlejší zatápění, přesné řízení spalovacího procesu, schopnost udržet si uhlíky pro další roztopení po dobu cca 12 hodin, při přehřátí kotle dokáže výrazně efektivnější snížit svůj výkon jako při PROI. okonalejší spalovací proces významně prodlužuje životnost kotle. HLVNÍ VÝHOY OVLÁÁNÍ: y okonalé řízení spalovacího procesu pomocí lambda sondy y Plynulá regulace výkonu a teploty spalin y Rychlé zatápění, dlouhé udržování uhlíků pro další roztopení y Ochrana proti vybíjení akumulační nádrže TTK PX LM TTK SLX LM Touch Má všechny výhody regulátoru TTK LM, je však navíc vybaven dotykovým XY" palcovým displejem, přehledně zobrazujícím potřebné informace. Tento regulátor je připojitelný i k internetu, čímž je možné jej řídit a zkontrolovat stav či provoz kotle i vzdáleně - například z P nebo smartphonu. Obrovskou výhodou je také možnost aktualizovat verzi softwaru, čímž je možné si i po letech po zakoupení kotle aktualizovat software kotle podle nejnovějších trendů z oblasti spalování dřeva. TTK Lambda Touch dokáže navíc řídit i automatické čištění trubek výměníku mimořádně silným motorem, čímž výrazně zjednodušuje jeho obsluhu. Regulátor kromě kotle umožňuje nabíjení akumulační nádrže čerpadlem a po zakoupení rozšiřujících modulů může ovládat i 2 směšovací okruhy, nádrž na TUV, solární panely či sepnout do provozu automatický kotel po spotřebování tepla z akumulační nádrže. HLVNÍ VÝHOY OVLÁÁNÍ: y lektronika s přehledným dotykovým displejem y okonalé řízení spalovacího procesu pomocí lambda sondy y Plynulá regulace výkonu a teploty spalin y Rychlé zatápění, dlouhé udržování uhlíků pro další roztopení y Ochrana proti vybíjení akumulační nádrže y utomatické čištění trubek výměníku pomocí robustního motoru y Možnost ovládání přes internet a Smartphone y Možnost rozšíření přídavnými moduly a ovládání TUV, MIX1, MIX2, solár apod. ŘVOZPLYŇOVÍ KOTL TTK slx LM Popis: 1. isplej 2. Ovládací tlačítko + 3. Ovládací tlačítko 4. nter 5. Provozní stav kotle 6. Porucha kotle 7. Havarijní stav kotle Popis: 1. Spuštění / vypnutí kotle 2. Záznam poruch 3. Čištění výměníku 4. Servisní menu 5. Nastavení kotle 6. Informační menu 7. Teplota kotle 8. Teplota spalin 9. Výkon ventilátoru 10. Konektor US NY NJT N STR

36 MOLOVÁ Ř 6000 TTK PX OMI PLLT TTK OMI PLLT PX 25 TTK OMI PLLT PX 35 TTK OMI PLLT PX 45 TTK OMI PLLT PX 30 TTK OMI PLLT PX 40 TTK OMI PLLT PX 50 KOMINOVNÝ KOTL N ŘVO PLTY Teplovodní kotel na dřevo a pelety TTK PX OMI Pellet je moderní zdroj tepla s novou konstrukcí výměníku, kde je předepsaným palivem dřevo a při zabudování plně automatického nerezového hořáku dřevní pelety. Je to pokročilé řešení poskytující zvýšený komfort díky plně automatickému hořáku na pelety (jednoduše vestavěnému do kotle) a výhodu nejlevnější tepelné energie vyrobené ze dřeva ve zplyňovacím kotli. Možností nastavení výkonu hořáku s automatickým čištěním roštu, automatickým startem a ukončením procesu hoření do ocelového tělesa PX, vzniká kombinovaný kotel na pevná paliva a pelety. Ovládání kotle je tvořeno regulátorem PROI PI a elektronikou pro hořák. le výkonu kotle je montován hořák 8 30 nebo PŘNOSTI KOTl: y Vysoce účinný trubkový výměník spaliny-voda y Vysoká účinnost spalování až 90 % díky trubkovému výměníku, který je vybaven speciálními pohyblivými turbulátory na čištění výměníku y objemná nakládací komora kotle až do 230 l, která zajistí delší výdrž vytápění na jedno naložení paliva y Kotel umožňuje provoz na dřevo a plně automatický provoz na pelety y Možnost spalování dřeva, briket s kulatým průřezem a pelet y Vyroben ze speciální kotlové oceli tloušťky 6 mm pro zajištění dlouhé životnosti kotle y Kotel je vybaven hořákem z nerezové oceli nejvyšší kvality s automatickým čištěním y Možnost jednoduchého zasunutí hořáku do kotle pomocí pantografu y Snížené provozní náklady na sezónu díky možnosti kombinace paliv y Možnost krokové modulace výkonu hořáku podle typu hořáku y Možnost úpravy kotle PX, který je již v provozu na PX OMI Pellet pomocí přestavbového setu y Plně automatický provoz hořáku y utomatické čištění roštu, nastavitelné v závislosti na kvalitě použitých pelet y utomatický start a ukončení procesu hoření při spalování pelet y Přesné měření intenzity plamene prostřednictvím fotobuňky v režimu kotle na pelety y Možnost nastavení výkonu hořáku v rozsahu 8 30 a podle typu používaného hořáku y Možnost připojení externího snímače do akumulační nádrže y Řízení provozu hořáku prostřednictvím pokojového termostatu nebo teplotní sondy y Možnost spalování dřevních pelet průměr 6 8 mm, délky až 35 mm y Možnost korekce spalování v závislosti na použitém palivu y Kvalitní nerezová ocel spalovací komory a roštu hořáku y Možnost připojení různých délek podavačů paliva y Zabezpečovací prvky zabraňující zpětnému zahoření, 4násobné jištění proti přehřátí havarijní, kotlový, spalinový termostat a ochlazovací okruh y Požadavek na nízký provozní podtlak ve spalovací komoře y Vícejazyčné menu, možnost nastavení široké škály parametrů y iagnostika poruch MOIIK KOTL y TTK PX OMI Pellet KOMINOVNÝ KOTL TTK PX OMI PLLT OSHUJ: y řevozplyňovací kotel TTK PX y Hořák TTK PLLT URNR utomatic 8 30, nebo hořák TTK PLLT URNR utomatic yvířka PX pro hořák, pantografový set (konzole, ramena a dvířka) INSTL KOUŘOVOU Kouřovod u kotlů SLX, PX a PX OMI Pellet je možné otočením příruby o 180 orientovat horizontálně nebo vertikálně NY NJT N STR. 9 10

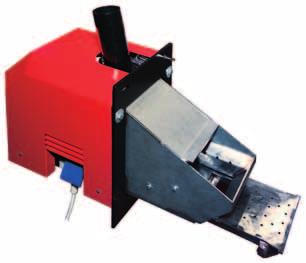

37 MOLOVÁ R 6000 PŘÍSLUŠNSTVÍ PRO TTK PX PŘÍSLUŠNSTVÍ PRO KOTL TTK PLLT URNR utomatic jsou plně automatické neřezové horáky na pelety s možností nastavení výkonu od 8 30 a s automatickým čištěním roštu, automatickým zapalováním, řízeným spouštěním a řízeným spalovacím procesem. PŘNOSTI hořáku y Plně automatický provoz hořáku y Kompaktní design, jednoduché ovládání, zobrazování informací na L y utomatické čištění roštu nastavitelné v závislosti na kvalitě použitých pelet y utomatický start a ukončení procesu hoření y Přesné měření intenzity plamene prostřednictvím fotobuňky y Možnost nastavení výkonu v rozsahu 8 30 nebo y Možnost připojení externího snímače do akumulační nádrže y Řízení provozu hořáku prostřednictvím pokojového termostatu nebo teplotní sondy y Možnost spalování dřevních pelet o průměru 6 8 mm a délky y až 35 mm y Možnost korekce spalování v závislosti na použitém palivu y Kvalitní nerezová ocel spalovací komory a roštu hořáku y Možnost připojení různých typů podavačů paliva y Zabezpečovací prvky zabraňující zpětnému zahoření, y 4-násobné jištění proti přehřátí havarijní, kotlový, spalinový termostat a ochlazovací okruh y Požadavek na nízký provozní podtlak ve spalovací komoře y Vícejazyčné menu, možnost nastavení široké škály parametrů y Zobrazování provozních stavů y iagnostika poruch POPIS Nerezový horák TTK je založen na principu padání paliva pelet z podávače paliva přes přívodní rouru na rošt, kde probíhá spalování. Hořák pracuje v plně automatickém režimu počínaje vyhodnocením potřeby dodávky tepla, dodávkou paliva, elektrickým zapálením, rozhořením, hořením, vypnutím, dohořením, čištěním a přechodem do pohotovostního režimu. Hořák PLLT URNR utomatic 8-30 má z výroby přednastavený rozsah výkonu 14 30, který je rozdělen do tří stupňů: 1. (14 ), 2. (22 ) a 3. (30 ). Hořák PLLT URNR utomatic 15 -v50 má rozsah výkonu 15-50, který je rozdělen do tří stupňů: 1. (14 ), 2. (22 ) a 3. (30 ). Rozsah horáku lze nastavit skokově po 2. Hořák se čistí automaticky, po každém dohoření, nebo se po určitém časovém intervalu provozu (nastaven uživatelem) automaticky vysune rošt, který se očistí pohybem proti škrabce. Nečistoty jako popel a příškvarky vypadnou otvorem v roštu. Těleso hořáku, rošt, plech zapalovače a škrabka jsou vyrobeny z kvalitní žáruvzdorné nerezavějící oceli PLIVO Hořák je určen a certifikován pro spalování dřevních pelet o průměru 6 8 mm a délky až 35 mm. Při změně podavače paliva spaluje různé pecky z ovoce i pomleté olivové pecky do max. velikosti broskvových pecek. Případné přestavby předem konzultovat s výrobcem. ROZMĚRY THNIKÉ PRMTRY TTK PLLT URNR 8 30 TTK PLLT URNR Parametr PLH30 PLH50 Předepsané palivo dřevní pelety 6 8 mm, l = 35 mm max. Režim 8 12, Stupnice výkonu 8 30, odstupňované po 2 vané po , odstupňo- Pro kotle s topnou komorou do ~ 230 V / 50 Hz Připojovací napětí 10 Hlavní proud Hmotnost 22 kg 33 kg Tabuľka položk příslušenství Název Hořák TTK Pellet urner utomatic 8 30 Hořák TTK Pellet urner utomatic vířka PX pro hořáky PLH30 a PLH50 Pantografový set pro PLH30 Pantografový set pro PLH50 Podavač pelet 2,5 m (s případnou úpravou vlastní délky) Zásobník pelet 500 l ŘVOZPLYŇOVÍ KOTL NY NÁJT N STR

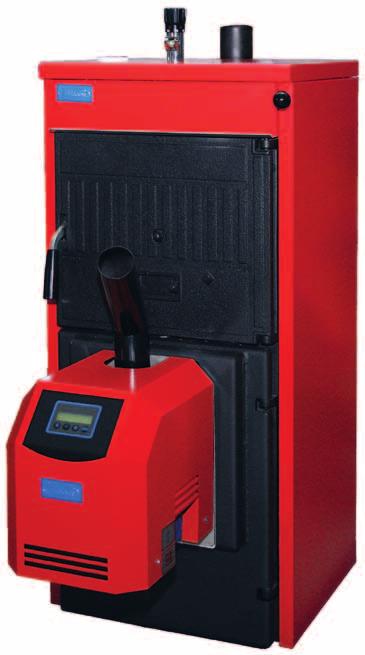

38 MOLOVÁ Ř 3000 TTK PLLT TTK PLLT 20 TTK PLLT 32 TTK PLLT 42 TTK PLLT 26 TTK PLLT 36 PLTOVÝ KOTL Litinový teplovodní kotel na pelety TTK PL- LT je moderní zdroj tepla s novou konstrukcí litinového výměníku. Při zabudování plně automatického nerezového hořáku na dřevní pelety s možností nastavení výkonu v rozsahu 8 30 s automatickým čištěním roštu, automatickým startem a ukončením procesu hoření do litinového tělesa, vzniká jednoduchý kotel na pelety. Kotel je určen k vytápění bytů a rodinných domů. PŘNOSTI hořáku pellet y Plně automatický provoz hořáku y Kompaktní design, jednoduché ovládání, zobraz. informaci na L y Účinnost kotle při jmenovitém výkonu 88 % y utomatické čištění roštu nastavitelné v závislosti na kvalitě použitých pelet y utomatický start a ukončení procesu hoření y Přesné měření intenzity plamene prostřednictvím fotobuňky y Možnost nastavení výkonu v rozsahu 8 30 y Možnost připojení externího snímače do akumulační nádrže y Řízení provozu hořáku prostřednictvím pokojového termostatu nebo teplotní sondy y Vysoká účinnost spalování a nízké provozní emise y Možnost spalování dřevních pelet o průměru 6 8 mm a délky y až 35 mm y Kvalitní nerezová ocel spalovací komory a roštu hořáku y Možnost připojení různých typů podavačů paliva y Zabezpečovací prvky zabraňující zpětnému zahoření, y 4násobné jištění proti přehřátí havarijní, kotlový, spalinový termostat a ochlazovací okruh y Požadavek na nízký provozní podtlak ve spalovací komoře y Vícejazyčné menu, možnost nastavení široké škály parametrů y Zobrazování provozních stavů y iagnostika poruch ROZMĚRY Popis a technické parametry hořáku PLLT URNR jsou uvedeny ve schématu na straně Modifikace Peletový kotel TTK 20 PLLT 4-čl. Peletový kotel TTK 26 PLLT 5-čl. Peletový kotel TTK 32 PLLT 6-čl. Peletový kotel TTK 36 PLLT 7-čl. Peletový kotel TTK 42 PLLT 8-čl. TabuLka položek příslušenství Kód Název Peletový kotel TTK pellet obsahuje: Peletový kotel TTK 20, 26, 32, 36, 42 PLLT Hořák TTK URNR PLLT utomatic 8 30 vířka pro hořák PLH30 Podavač pelet Zásobník pelet 350 l PLH30 PLH P150 P250 PL9600 Hořák TTK Pellet urner utomatic 8 30 vířka pro hořák PLH30 Žiarobetónová výplň Usmerňovač spalín Podavač pelet 1,5 m Podavač pelet 2,5 m (s případnou úpravou vlastní délky) Zásobník pelet 350 l 38 NY NJT N STR. 11

39 MOLOVÁ Ř 3000 TTK PLLT URNR UTOMTI PŘÍSLUŠNSTVÍ PRO KOTL TTK Přestavbová sada určená pro montáž do všech již zakoupených a instalovaných kotlů TTK, umožňuje změnu provozu kotle na spalování dřevních pelet. y Plně automatický provoz hořáku y Kompaktní design, jednoduché ovládání, zobrazování informací na L y utomatické čištění roštu nastavitelné v závislosti na kvalitě použitých pelet y utomatický start a ukončení procesu hoření y Vysoká účinnost spalování a nízké provozní emise y Přesné měření intenzity plamene prostřednictvím fotobuňky y Možnost nastavení výkonu v rozsahu 8 30 y Možnost připojení externího snímače do akumulační nádrže y Řízení provozu hořáku prostřednictvím pokojového termostatu nebo teplotní sondy y Možnost spalování dřevních pelet o průměru 6 8 mm a délky y až 35 mm y Kvalitní nerezová ocel spalovací komory a roštu hořáku y Možnost připojení různých typů podavačů paliva y Zabezpečovací prvky zabraňující zpětnému zahoření, y 4násobné jištění proti přehřátí havarijní, kotlový, spalinový termostat a ochlazovací okruh y Požadavek na nízký provozní podtlak ve spalovací komoře y Vícejazyčné menu, možnost nastavení široké škály parametrů y Zobrazování provozních stavů y iagnostika poruch POPIS Plně automatický nerezový hořák na dřevní pelety s možností nastavení výkonu v rozsahu 8 30 skokově po 2, s automatickým čištěním roštu, automatickým zapalováním, kontrolovaným startem a řízeným procesem hoření. Hořák pracuje v plně automatickém režimu počínaje vyhodnocením potřeby dodávky tepla, dodávkou paliva, elektrickým zapálením, rozhořením, hořením, vypnutím, dohořením, čištěním a přechodem do pohotovostního režimu. Hořák má z výroby přednastavený rozsah výkonu 14 30, který je rozdělen do tří stupňů: 1. (14 ), 2. (22 ) a 3. (30 ). Rozsah výkonu lze měnit ve dvou úrovních 8 až 12 a 14 až 30 v rozšířeném menu. Hořák se čistí automaticky, po každém dohoření, nebo se po určitém časovém intervalu provozu (nastaven uživatelem) automaticky vysune rošt, který se očistí pohybem proti škrabce. Nečistoty jako popel a příškvarky vypadnou otvorem v roštu. Těleso hořáku, rošt, plech zapalovače a škrabka jsou vyrobeny z kvalitní žáruvzdorné nerezavějící oceli. PLIVO Hořák je určen a certifikován pro spalování dřevních pelet o průměru 6 8 mm a délky až 35 mm. Při změně podavače paliva spaluje různé pecky z ovoce i pomleté olivové pecky do max. velikosti broskvových pecek. Případné přestavby předem konzultovat s výrobcem. THNIKÉ PRMTRY Parametr PLH30 Předepsané palivo dřevní pelety d = 6 8 mm, l = 35 mm max. Režim 8 12, Stupnice výkonu 8 30, odstupňované po 2 Pro kotle s topnou komorou do 3 m² Připojovací napětí ~ 230 V / 50 Hz Hlavní proud 10 pojistka Hmotnost 22 kg Rozměry hořáku PLLT URNR jsou uvedeny ve schématu na straně 51. S OSHUJ: Hořák PLLT URNR utomatic 8 30 vířka pro hořák PLLT URNR utomatic Podavač pelet Zásobník pelet 350 l vířka pro hořák PLLT URNR utomatic je možné kdykoliv vyměnit, čímž vzniká jednoduchý kombinovaný kotel na pevná paliva (dřevo, koks a uhlí) i pelety. TabuLka položek příslušenství Kód PLH30 PLH P150 P250 PL9600 Název Hořák TTK Pellet urner utomatic 8 30 vířka pro hořák PLH30 Žiarobetónová výplň Usmerňovač spalín Podavač pelet 1,5 m Podavač pelet 2,5 m (s případnou úpravou vlastní délky) Zásobník pelet 350 l LITINOVÉ KOTL N PVNÁ PLIV NY NJT N STR

40 TTK K, S R KUMULČNÍ NÁRŽ TTK Společnost TTK, s.r.o. je největší výrobce akumulačních nádrží v SR a nabízí je v nejširším sortimentu: KUMULČNÍ NÁRŽ TTK K, TTK S kumulační nádrže TTK K, S jsou vyrobeny z kvalitní oceli pro akumulaci a následnou distribuci tepelné energie z kotle na biomasu, např. TTK SLX, PX, P, PLLT 30 UTOMTI Plus, WOO&PLLT apod. Model TTK S je navíc osazen jedním výměníkem pro připojení do solárního systému. TTK K: 9 nátrubek 1 ½", 4 nátrubek ½" TTK S: 9 nátrubek 1 ½", 4 nátrubek ½", 2 nátrubek 1" solární okruh Výhody instalace s akumulačními nádržemi: y Vyrovnání nerovnoměrného výkonu kotle a zvýšení komfortu y Nižší spotřeba paliva kotel pracuje na plný výkon, tedy s optimální účinností y Vyšší komfort obsluhy y Vysoká životnost kotle a komínu při provozu na plný výkon je tvoření dehtů a kyselin minimální, možnost kombinace s jinými způsoby vytápění (solární zařízení) y Možnost kombinace radiátorů s podlahovým topením technické PRMTRY typ TTK K, TTK S Zásobník Solární výměník Zásobník Typ Poloha 1 5 Poloha 2 6 Poloha 3 7 Poloha 4 8 Poloha RS Poloha S L max. délka elektrického topného tělesa 1 Průměr bez izolace 2 Průměr s izolací 100 mm Výška Výška s izolací 100 mm R sklopný rozměr bez izolace Max. pracovní tlak (bar) Max. pracovní teplota ( ) Plocha výměníku (m²) Objem výměníku (l) Max. pracovní tlak (bar) Objem (l) Hmotnost (kg) K200K K300K K400K K500K K800K K1000K K1500K K2000K K2500K K3000K K4000K K5000K S200K , S300K ,2 7, S400K , S500K ,8 11, S800K ,4 15, S1000K , S1500K ,6 23, S2000K ,2 23, S2500K ,2 27, S3000K ,2 27, S4000K S5000K , NY NJT N STR. 12

41 TTK /2013 TTK K 200 K /2013 TTK K 400 K K 500 K /2013 TTK K 300 K /2013 TTK S 300 K /2013 TTK /2013 TTK S 200 K /2013 TTK S 400 K SS 500 K /2013 TTK HR, HRS 2 1 ½" 2 N M 102 w w 14 L L 198 L w w 289 L 283 L 127 w 1 ½" 1 ½" 127 w 1 1 R R L 388 L S 139 w RS 139 w L L S 10 RS L 488 L LN 1 Stoupačka kotel ½" 2 Volně k dispozici ½" 3 Volně k dispozici ½" 4 Zpátečka topný okruh.. 1 ½" 5 Stoupačka topný okruh (radiátory) ½" 6 Stoupačka topný okruh (podlaha) ½" 7 Zpátečka plynový, olejový TTK K / TTK s a peletový kotel ½" 8 Zpátečka kotel na dřevo. 1 ½" 9 Snímač solárního systému nebo topení ½" S Stoupačka solár. syst " RS Zpátečka solár. syst " 1 Průměr bez izolace 2 Průměr s izolací LN 1 Stoupačka kotel ½" 2 Volně k dispozici ½" 3 l. top. spirála (L) ½" 4 Volně k dispozici ½" 5 Zpátečka top. okruh ½" 6 Stoupačka topný okruh (radiátory) ½" 7 Stoupačka topný okruh (podlaha) ½" 8 Zpátečka plynový, olejový a peletový kotel ½" TTK HR / TTK HRs 9 Zpátečka kotel na dřevo. 1 ½" 10 Snímač solárního systému, nebo topení ½" S Stoupačka solár. syst " RS Zpátečka solár. syst " 1 Průměr bez izolace 2 Průměr s izolací N Čerpadlo cirkul. nádrže.. ¾" Studená pitná voda.... ¾" Teplá užitková voda.... ¾" M Hořčíková anoda KUMULČNÍ NÁRŽ TTK HR, TTK HRS kumulační nádrže TTK HR, HRS jsou vyrobeny z kvalitní oceli a slouží nejen k akumulaci vody pro vytápění, ale i na výrobu TUV s vnitřním smaltovaným zásobníkem. Model TTK HRS je navíc osazen jedním výměníkem pro připojení do solárního systému. Tyto typy nádrží mají zabudovanou hořčíkovou anodu v zásobníku TUV pro zvýšení odolnosti vůči korozi. V horní části je zabudovaný manuální odvzdušňovací ventil. TTK HR: 9 nátrubek 1 ½", 6 ná trubek ½" TTK HRS: 9 nátrubek 1 ½", 6 ná trubek ½", 2 nátrubek 1" solární okruh Zásobník Solární výměník Vnitřní zásobník Zásobník Typ Poloha 1 6 Poloha 2 7 Poloha 3 L max. délka elektrického topného tělesa Poloha 4 8 Poloha 5 9 Poloha RS Poloha S 1 průměr bez izolace 2 průměr s izolací 100 mm Výška Výška s izolací 100 mm R sklopný rozměr bez izolace Max. pracovní teplota ( ) Max. pracovní tlak (bar) Plocha výměníku (m²) Objem výměníku (l) Max. pracovní tlak (bar) Objem (l) Max. pracovní teplota ( ) Max. pracovní tlak (bar) Objem (l) Hmotnost (kg) KUMULČNÍ NÁRŽ HR600K HR800K HR1000K HR1250K HR1500K HR2000K HRS600K ,8 11, HRS800K ,4 15, HRS1000K , HRS1250K , HRS1500K ,6 19, HRS2000K ,2 23, NY NJT N STR

42 TTK TUV 500 K /2013 TTK TUVS 500 K /2013 TTK TUV, TUVS KUMULČNÍ NÁRŽ TTK TUV, TTK TUVS kumulační nádrže TTK TUV, TUVS jsou vyrobeny z kvalitní oceli a slouží nejen k akumulaci vody pro vytápění, ale jsou navrženy i pro přípravu TUV v integrované průtokové nerezové spirále. Model TTK TUVS je navíc osazen jedním výměníkem pro připojení do solárního systému. TTK TUV: 9 nátrubek 1 ½", 5 nátr. ½", 2 nátrubek 1" TUV TTK TUVS: 9 nátrubek 1 ½", 5 nátrubek ½", 2 nátrubek 1" solární okruh, 2 nátrubek 1" TUV ½" TechNIKÉ PRMTRY výměníku PRO TUV 135 w 474 L w 474 L Materiál Nerez Vyhřívaná plocha 4,54 m 2 Objem 4,2 l R R Napojení ¾" Max. provozní tlak 10 bar LN 1 Stoupačka kotel ½" 2 Volně k dispozici ½" 3 lektrická topná spirála (L). 1 ½" 4 Volně k dispozici ½" 5 Zpátečka topný okruh ½" 6 Stoupačka topný okruh (radiátory) ½" 7 Stoupačka topný okruh (podlaha) ½" 8 Zpátečka plynový, olejový a peletový kotel ½" 9 Zpátečka kotel na dřevo... 1 ½" 10 Snímač solárního systému nebo topení ½" S Stoupačka solár. syst " RS Zpátečka solár. syst " 1 Průměr bez izolace 2 Průměr s izolací Studená pitná voda " Teplá užitková voda " TTK TUV / TTK TUVs S RS technické PRMTRY typ TTK TUV, TTK TUVs Zásobník Solární výměník Zásobník Typ Poloha 1 6 Poloha 2 7 Poloha 3 (L) L max. délka elektrického topného tělesa Poloha 4 8 Poloha 5 9 Poloha RS Poloha S 1 průměr bez izolace 2 průměr s izolací Výška R sklopný rozměr bez izolace Minimální instalační výška Max. pracovní teplota ( ) Max. pracovní tlak (bar) Plocha výměníku (m²) Objem výměníku (l) Max. pracovní tlak (bar) Max. pracovní teplota ( ) Plocha výměníku TUV (m²) Objem (l) Hmotnost (kg) TUV500K , TUV600K , TUV800K , TUV1000K , TUV1250K , TUV1500K , TUV2000K , TUVS500K ,8 11, , TUVS600K ,8 11, , TUVS800K ,4 15, , TUVS1000K , , TUVS1250K , , TUVS1500K ,6 19, , TUVS2000K ,2 23, , NY NJT N STR. 12

43 TTK S 500 K /2013 TTK SS 500 K /2013 TTK S, SS STRTIIKČNÍ KUM. NÁRŽ TTK S, TTK SS 2 ½" TTK S vychází z typu TTK K. Uvnitř zásobníku je instalován disk a stratifikační roura, které umožňují vrstvení vody podle teploty. Tento konstrukční prvek zajišťuje různé teplotní vrstvy při vstupech i výstupech. TTK SS Vychází z typu TTK S a TTK S. Je navíc osazena jedním výměníkem pro připojení do solárního systému. TTK S: 10 nátrubek 1 ½", 5 nátrubek ½" TTK SS: 10 nátrubek 1 ½", 5 nátrubek ½", 2 nátrubek 1" solární okruh 139 w 488 L 12 R w 488 L R LN 1 Stoupačka kotel ½" 2 Volně k dispozici ½" 3 lektrická topná spirála (L) ½" 4 Volně k dispozici ½" 5 Zpátečka topný okruh ½" 6 Stoupačka topný okruh (radiátory) 1 ½" 7 Stoupačka topný okruh (podlaha) 1 ½" 8 Zpátečka plynový, olejový a peletový kotel ½" 9 Zpátečka kotel na dřevo ½" 10 Snímač solárního systému nebo topení ½" S Stoupačka solár. syst " RS Zpátečka solár. syst " S Horní solární snímač ½" SU Spodní solární snímač ½" 1 Průměr bez izolace 2 Průměr s izolací TTK S / TTK Ss S RS technické PRMTRY typ TTK S, TTK Ss Zásobník Solární výměník Zásobník Typ Poloha 1-6 Poloha 2-7 Poloha 3 L max. délka elektrického topného tělesa Poloha 4-8 Poloha 5-9 Poloha SU Poloha S Poloha RS Poloha S S500K S800K S1000K S1250K S1500K S2000K SS500K ,8 11, SS800K ,4 15, SS1000K , SS1250K , SS1500K ,6 23, SS2000K ,2 27, průměr bez izolace 2 průměr s izolací 100 mm Výška Výška s izolací 100 mm R sklopný rozměr bez izolace Max. pracovní teplota ( ) Max. pracovní tlak (bar) Plocha výměníku (m²) Objem výměníku (l) Max. pracovní tlak (bar) Objem (l) Hmotnost (kg) KUMULČNÍ NÁRŽ lektrická topná tělesa k akumulačním nádržím TTK Typ Specifikace élka spirály K, S, TUV, TUVS, S, SS od objemu: Použití pro typ HR, HRS od objemu: TH100 lektrické topné těleso 2,4 / V s termostatem, 6/4" 300 mm od 300 l od 600 l TH101 lektrické topné těleso 3 / V s termostatem, 6/4" 330 mm od 300 l od 600 l TH102 lektrické topné těleso 4,5 / V s termostatem, 6/4" 440 mm od 300 l od 600 l TH103 lektrické topné těleso 6 / V s termostatem, 6/4" 520 mm od 300 l od 600 l TH104 lektrické topné těleso 7,5 / V s termostatem, 6/4" 660 mm od 300 l od 600 l TH105 lektrické topné těleso 9 / V s termostatem, 6/4" 770 mm od 500 l od 800 l TH106 lektrické topné těleso 12 / V s termostatem, 6/4" 990 mm od l od l TH107 lektrické topné těleso 2 / V s termostatem, 6/4" 300 mm od 300 l od 600 l NY NJT N STR

44 KONNZČNÍ KOTL KONNZČNÍ KOTL TTK Plus Nová řada luxusních nástěnných kondenzačních kotlů TTK Plus je výsledkem dlouhodobého výzkumu společnosti TTK, s.r.o. na základě dlouholetých zkušeností ze zahraničních trhů. y legantní kompaktní design y Nejmodernější integrované technologie y Mikroprocesorové řízení a autodiagnostika y Spolehlivý automatický provoz, plynulá regulace výkonu y Intuitivní uživatelské ovládání, ekvitermní regulace y álkové ovládání s obousměrnou komunikací OpenTherm y co/omfort ohřev teplé užitkové vody (TUV) y Nízká spotřeba paliva (plynu) y Vysoká účinnost a dlouhodobý ekologický provoz To vše jsou vlastnosti, pro které si plynové kondenzační kotle TTK získávají zákazníky po celém světě. Ucelená nabídka kondenzačních kotlů TTK přináší optimální řešení pro každou aplikaci s garancí jednoduché instalace a kvalitního autorizovaného servisu. POPIS INTROVNÝH UNKÍ ŘÍÍÍ LKTRONIK Všechny nabízené kotle TTK jsou vybaveny elektronickou řídící deskou s moderním mikroprocesorem, používajícím PI modulaci výkonu, autodiagnostiku a optimalizaci provozních stavů, detekci a indikaci chybových hlášení pro garanci bezpečného a ekonomického provozu. ekvitermní regulc Po instalaci sady venkovního čidla může kotel TTK řídit svou funkci s teplotní kompenzací plnohodnotnou ekvitermní regulací. To znamená, že bez nutnosti použití ovládacího tlačítka pro regulaci výstupní teploty, kotel automaticky přizpůsobuje výstupní výkon v závislosti na změnách venkovní teploty, což přináší značnou úsporu energie a navíc garantuje maximální komfort pro uživatele. PROTIMRZOVÁ OHRN Pokud teplota v kotli klesne pod 6, dojde k zapálení hořáku a je zapnuto čerpadlo. Tím se zařízení chrání proti poškození vlivem mrazu. unkce je aktivní, jen pokud je kotel připojen na plyn a je pod elektrickým proudem. NTI-LIONLL funkcia Legionella je pro TUV typická forma znečištění způsobena bakteriemi, které jsou zvláště nebezpečné lidskému zdraví. Tuto bakterii ničí ohřátí vody na teplotu vyšší než 60. Kotle TTK nejméně jednou za týden umožňují nahřátí vody v zásobníku TUV na 65, bez ohledu na uživatelské nastavení termostatu TUV. ŘÍZený dobéh čerpadla Všechny kotle TTK jsou vybaveny speciální funkcí, která umožňuje po každém zhasnutí hořáku všechno naakumulované teplo vzniklé tepelnou setrvačností výměníku posunout až do radiátorů ÚT. íky řízenému zpoždění vypnutí čerpadla okruhu ÚT nezávisle na funkci hořáku je potom toto teplo efektivně využito v systému bez ztrát. NTI-LOKČNÍ OHRN UNK črpl Pokud nedojde během 24 hodin k zapnutí čerpadla, automatika kotle ho zapne vždy na přibližně 5 sekund, aby nedošlo k jeho zablokování usazenými nečistotami (např. v letním období či během dlouhodobé nečinnosti). 44 NY NJT N STR

45 TTK KZT PLUS TTK KZT Plus /2013 NÁSTĚNNÝ KONNZČNÍ KOTL Nástěnný kondenzační kotel TTK KZT Plus s moderním designem, vybavený pokrokovou technologií, se zvýšenou spolehlivostí a kvalitou konstrukce. TTK KZT Plus je kondenzační kotel s uzavřenou komorou určen k vytápění a ohřevu teplé užitkové vody v 50l nerezovém zásobníku vody s vysokým stupněm účinnosti a velmi nízkou hodnotou emisí. Těleso kotle se skládá z nerezového výměníku, nerezového směšovacího hořáku vybaveného elektronickým zapalováním s ionizační kontrolou plamene, z ventilátoru s modulovanými otáčkami a z modulačního plynového ventilu. PŘednosti KOTL y Závěsný plynový kondenzační kotel y Plynulá elektronická modulace výkonu y Inteligentní ekvitermní regulace y Mikroprocesorové řízení y Možnost transformace na plyn LP y Přehledný digitální displej y utodiagnostika poruch y Systém ovládání přípravy TUV O/OMORT y Nerezový hořák PRMIX y Ochrana proti zamrznutí y Ochrana proti zablokování čerpadla y Účinnost až 109 % y Patentovaný nerezový výměník y Inteligentní regulace OpenTherm y Integrovaný 50l nerezový zásobník TUV y ypass y xpanzní nádrž TUV 2 l techniké PRMTRY Parametr Jednotka TTK KZT Plus Maximální tepelný výkon ÚT 25 Minimální tepelný výkon ÚT 5,8 Maximální tepelný výkon ÚT (50/30 ) / (80/60 ) 26,5/24,5 Minimální tepelný výkon ÚT (80/60 ) 5,7 Tlak plynu napájení 20 mbar 20 Tlak plynu napájení 31 mbar 37 Třída emisí NO X 5 Objem vody v kotli ÚT l 1,7 Objem TUV l 50 Třída účinnosti podle směrnice 92/42 HS ««««Průtok TUV Δt 30 l/10 min 175 Průtok TUV Δt 30 l/hod 820 Stupeň ochrany IP X5 lektrické napětí V/Hz ~230/50 lektrický příkon W 100 Hmotnost prázdného kotle kg 56 Rozměry (Š V H) mm KONNZČNÍ KOTL TTK se zabudovaným 50l nerezovým zásobníkem TUV POPIS 1. Tlačítko snížení nastavené teploty užitkové vody 2. Tlačítko zvýšení nastavené teploty užitkové vody 3. Tlačítko snížení nastavené teploty vody v topném zařízení 4. Tlačítko zvýšení nastavené teploty vody v topném zařízení 5. isplej 6. Tlačítko resetování chybových hlášení, volba režimu Léto / Zima, vstup do servisního menu 7. Tlačítko pro přepínání režimu co / omfort, zapnutí / vypnutí spotřebiče Symbol užitkové vody 9. Indikace produkce teplé užitkové vody 10. Indikace režimu Léto 11. Zobrazení aktuální teploty (bliká během ochranné funkce výměníku) 12. Indikace režimu co (conomy) 13. Indikace funkce vytápění 14. Symbol vytápění 15. Indikace zapnutého hořáku a aktuálního výkonu (bliká během funkce ochrany plamene) 16. Zapojení Service Tool 17. Tlakoměr d 25 XL PLYNOVÉ KOTL NY NJT N STR

46 TTK KST PLUS TTK KST Plus /2013 NÁSTĚNNÝ KONNZČNÍ KOTL Nástěnný kondenzační kotel TTK KST Plus s moderním designem, vybavený pokrokovou technologií, se zvýšenou spolehlivostí a kvalitou konstrukce. TTK KST Plus je kondenzační kotel s uzavřenou komorou, určený k vytápění a pro průtokový ohřev teplé užitkové vody se směšovačem s velmi vysokým stupněm účinnosti a velmi nízkým množstvím emisí, využívající zemní nebo zkapalněný plyn, vybavený ovládacím mikroprocesorovým systémem. Těleso kotle se skládá z nerezového výměníku, nerezového směšovacího hořáku vybaveného elektronickým zapalováním s ionizační kontrolou plamene, ventilátoru s modulovanými otáčkami a z modulačního plynového ventilu. PŘednosti KOTL y Závěsný plynový kondenzační kotel y Plynulá elektronická modulace výkonu y Inteligentní ekvitermní regulace y Mikroprocesorové řízení y Možnost transformace na plyn LP y Přehledný digitální displej y utodiagnostika poruch y Systém ovládání přípravy TUV O/OMORT y Nerezový hořák PRMIX y Ochrana proti zamrznutí y Ochrana proti zablokování čerpadla y Účinnost až 109 % y Patentovaný nerezový výměník y Inteligentní regulace OpenTherm y Ohřev TUV v deskovém průtokovém výměníku y 1 čerpadlo, třícestný ventil technické PRMTRY Parametr Jednotka TTK KST Plus Maximální tepelný výkon ÚT 25 Minimální tepelný výkon ÚT 5,8 Maximální tepelný výkon ÚT (50/30 ) / (80/60 ) 26,5/24,5 Minimální tepelný výkon ÚT (80/60 ) 5,7 Tlak plynu napájení 20 mbar 20 Tlak plynu napájení 31 mbar 37 Třída emisí NO X 5 Objem vody v kotli ÚT litre 1,7 Max. / min. provozní tlak při vytápění bar 3/0,8 Třída účinnosti podle směrnice 92/42 HS ««««Průtok TUV Δt 25 l/min 15,5 Průtok TUV Δt 30 l/min 12,9 Stupeň ochrany IP X5 lektrické napětí V/Hz ~230/50 lektrický příkon W 100 Hmotnost prázdného kotle kg 29 Rozměry (Š V H) mm KONNZČNÍ KOTL TTK s průtokovým ohřevem TUV POPIS 1. Tlačítko snížení nastavené teploty užitkové vody 2. Tlačítko zvýšení nastavené teploty užitkové vody 3. Tlačítko snížení nastav. teploty vody v topném zařízení 4. Tlačítko zvýšení nastav. teploty vody v topném zařízení 5. isplej 6. Tlačítko resetování chybových hlášení, volba režimu Léto / Zima, vstup do servisního menu 7. Tlačítko pro přepínání režimu co / omfort, zapnutí / vypnutí spotřebiče 8. Symbol užitkové vody 9. Indikace produkce teplé užitkové vody 10. Indikace režimu Léto 11. Zobrazení aktuální teploty (bliká během ochranné funkce výměníku) 12. Indikace režimu co (conomy) 13. Indikace funkce vytápění 14. Symbol vytápění 15. Indikace zapnutého hořáku a aktuálního výkonu (bliká během funkce ochrany plamene) 16. Zapojení Service Tool 17. Tlakoměr d 25 XL 46 NY NJT N STR

47 TTK KT PLUS, KT SMLL PLUS TTK KT Plus /2013 TTK KT Small Plus /2013 NÁSTĚNNÉ KONNZČNÍ KOTL Nástěnné kondenzační kotle TTK KT Plus a TTK KT small Plus mají moderní design, a jsou vybavený pokrokovou technologií, se zvýšenou spolehlivostí a kvalitní konstrukcí. TTK KT Plus, TTK KT small Plus jsou kondenzační kotle určené na topení s možností ohřevu teplé užitkové vody v externím zásobníku TUV. Kotle majú vysoký stupen účinnosti a velmi nízké emise, využívající zemní plyn nebo zkapalněný plyn a jsou vybaveny a řízeny moderním ovládacím mikroprocesorovým systémem. Těleso kotle se skládá z nerezového výměníku, nerezového směšovacího hořáku vybaveného elektronickým zapalováním s ionizační kontrolou plamene, ventilátoru s modulovanými otáčkami a z modulačního plynového ventilu. PŘNOSTI KOTLŮ y Plynulá elektronická modulace výkonu y Inteligentní ekvitermní regulace y Mikroprocesorové řízení y Možnost transformace na plyn LP y Přehledný digitální displej y utodiagnostika poruch y Systém ovládání přípravy TUV O/OMORT y Nerezový hořák PRMIX y Ochrana proti zamrznutí y Ochrana proti zablokování čerpadla y Účinnost až 109 % y Patentovaný nerezový výměník y Inteligentní regulace OpenTherm y Možnost připojení externího zásobníku na ohřev TUV y Zabudovaný třícestný ventil technické PRMTRY Parametr Jedn. TTK KT Plus KT small Plus Maximální tepelný výkon ÚT 25 17,4 Minimální tepelný výkon ÚT 5,8 4 Maximální tepelný výkon ÚT (50/30 ) / (80/60 ) 26,5/24,5 18,5/17,0 Minimální tepelný výkon ÚT (80/60 ) 5,7 3,9 Tlak plynu napájení 20 mbar 20 Tlak plynu napájení 31 mbar 37 Třída emisí NO X 5 Objem vody v kotli ÚT litre 1,7 Max. / min. provozní tlak při vytápění bar 3/0,8 Třída účinnosti podle směrnice 92/42 HS ««««Stupeň ochrany IP X5 lektrické napětí V/Hz ~230/50 lektrický příkon W Hmotnost prázdného kotle kg 28 Rozměry (Š V H) mm KONNZČNÍ KOTL TTK s možností připojení zásobníku TUV d 25 POPIS 1. Tlačítko snížení nastavené teploty užitkové vody 2. Tlačítko zvýšení nastavené teploty užitkové vody 3. Tlačítko snížení nastav. teploty vody v topném zařízení 4. Tlačítko zvýšení nastav. teploty vody v topném zařízení 5. isplej 6. Tlačítko resetování chybových hlášení, volba režimu Léto / Zima, vstup do servisního menu 7. Tlačítko pro přepínání režimu co / omfort, zapnutí / vypnutí spotřebiče 8. Symbol užitkové vody 9. Indikace produkce teplé užitkové vody 10. Indikace režimu Léto 11. Zobrazení aktuální teploty (bliká během ochranné funkce výměníku) 12. Indikace režimu co (conomy) 13. Indikace funkce vytápění 14. Symbol vytápění 15. Indikace zapnutého hořáku a aktuálního výkonu (bliká během funkce ochrany plamene) 16. Zapojení Service Tool 17. Tlakoměr d 17 PLYNOVÉ KOTL NY NJT N STR

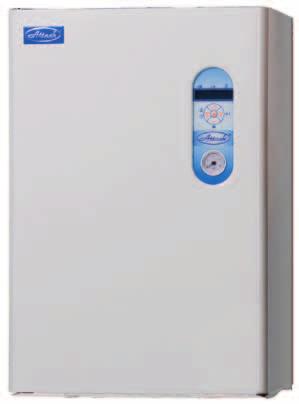

48 TTK LTRI XLLNT, LTRI SY TTK LTRI SY /2013 TTK LTRI XLLNT /2013 NÁSTĚNNÉ LKTRIKÉ KOTL TTK LTRI XLLNT využívá prvky moderní technologie a designu. íky unikátním vlastnostem nového elektrického kotle můžete vytápět úsporně a přitom velmi komfortně. Tento kotel je určen pro vytápění rodinných domů, budov a společných prostor s tepelnými ztrátami až do 22,5. Přednosti kotle y Moderní design, malé rozměry y Vysoká účinnost až 99 % y Pohodlné nastavení a ovládání pomocí multifunkčního L displeje y Modul s relé oddělený od řídící jednotky y ezhlučný provoz y Plynulá regulace výkonu ekonomický provoz y Rotace topných tyčí zvyšujících životnost kotle y Možnost použití kotle pro podlahové vytápění y Možnost ovládání kotle pomocí mobilního telefonu y Možnost ekvitermního provozu y Možnost připojení prostorového termostatu y Možnost připojení zásobníku pro ohřev TUV POPIS KOTLŮ d d 23 Nástěnný elektrický kotel TTK LTRI XLLNT je určen k vytápění v topných soustavách s nuceným oběhem a ohřevem TUV. Ohřev topné vody probíhá v kotlovém tělese pomocí jednoho, dvou nebo tří topných těles s výkonem 7,5. Každé topné těleso se skládá ze tří topných tyčí, každá s výkonem 2,5. Proces ohřevu je řízen řídící jednotkou s přesnou PI regulací, což zajišťuje vysoce úsporný provoz díky minimalizaci překmitů teploty topné vody přes nastavenou teplotu. íky této špičkové regulaci Vám kotel šetří elektrickou energii. Samozřejmostí je řízení kotle pomocí prostorového termostatu. Kotel je možné použít pro ohřev nepřímo ohřívaného zásobníku nebo jej ovládat pomocí Vašeho mobilního telefo Kotel TTK LTRI SY je určený na vytápění v otopných soustavách s nuceným oběhem a tepelnými ztrátami do 7,5 (nízkoenergetické domy, byty a menší rekreační objekty). Mimo klasických otopných systémů TTK LTRI SY může též sloužit jako záložní zdroj pro moderní systémy vytápění THNIKÉ PRMTRY Typ kotle Jedn. TTK LTRI XLLNT 8 TTK LTRI XLLNT 15 TTK LTRI XLLNT 24 TTK LTRI SY 8 Jmenovitý tepelný výkon 7, ,5 7,5 Jmenovitý proud 3 12 / / 1 36 Stupeň el. krytí IP Síťové napětí V 3 230/400 V + N + P/50 Hz V + N + P/50 Hz 3 230/400 V + N + P/50 Hz 3 230/400 V + N + P/50 Hz 3 230/400 V + N + P/50 Hz V + N + P/50 Hz Jmenovitý proud max / / 1 40 Hlavní jistič elektroinstalace 3 16 / / 1 40 Jmenovitý proud pojistky ovládání 0,315 0,315 Relé elektrická životnost cyklů, 16, 250 V cyklů, 16, 250 V Vstup / výstup topné vody ¾" vnější ¾" vnější Min. prac. přetlak topné soustavy bar 0,4 0,4 Max. prac. přetlak topné soustavy bar 3 3 Max. teplota topné vody Vodní objem celého kotle l 10,6 5,8 Účinnost při jmenovitém výkonu % xpanzní nádoba l 8 není součástí kotle Počet kotlů v kaskádě podle kaskádového regulátoru podle kask. regulátoru Hmotnost kotle kg 36, ,5 19 Rozměry (Šířka Výška Hloubka) mm NY NJT N STR. 14

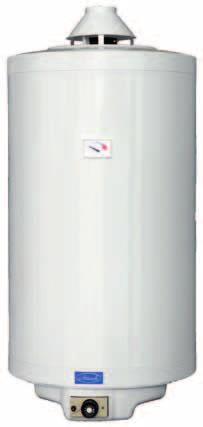

49 TTK PZO 120 d /2013 TTK 100 Z Plus /2013 TTK PZO TTK PZO 150 d /2013 PŘÍMO OHŘÍVNÉ PLYNOVÉ ZÁSONÍKY TUV Zařízení pracuje jako plynový zásobníkový ohřívač užitkové vody s připojením odvodu spalin do komína. Je provozovaný na zemní plyn. Zařízení se skládá z ocelové nádrže s keramickou vrstvou, venkovního obalu s kvalitní tepelnou izolací, kombinované plynové armatury, plynového hořáku a příslušenství. Je určeno na zavěšení na stěnu. Přednosti ZÁSONÍKU y Přímý ohřev y Vysoká účinnost y kologické spalování y Nízká hlučnost y Piezoelektrické zapalování y Vybavení spalinovým termostatem y okonalá tepelná izolace y Vysoká spolehlivost PRINIP ČINNOSTI L h/annum J/annum h/annum J/annum Při uvedení ohřívače do provozu se zapálí zapalovací plamínek pomocí piezoelektrického zapalovače, od kterého se zapaluje plamen hlavního hořáku. Teplo vznikající spalováním plynu se odevzdává přes dno ocelové nádrže vodě v zásobníku. Zásobník vody je vybavený pojistkou proti zpětnému toku spalin, který v případě poruchy odvodu spalin zablokuje činnost ohřívače a přeruší přívod plynu do plynové armatury. Teplotu ohřívané vody si volí uživatel nastavením ovládacího knoflíku plynového regulačního ventilu v rozsahu 30 až 70. Teplota vody je na takto nastavené hodnotě udržována automaticky. Její dohřívání nastává buď po odebrání přibližně 20 l teplé vody nebo při poklesu její teploty o 5. L 15 Parametr TTK PZO 80 TTK PZO 120 TTK PZO 150 Připojení komínu 80 mm 80 mm 80 mm Objem zásobníku 80 l 120 l 150 l Jmenovitý výkon spirály 4,7 4,7 4,7 Účinnost ohřívače 87 % 87 % 87 % Hmotnost ohřívače bez vody 56 kg 69 kg 69 kg oba ohřevu vody z 20 na min. 83 min. 104 min. Průměr Výška mm mm mm TTK Z100 PLUS NPŘÍMO OHŘÍVNÝ ZÁSONÍK TUV Nepřímo ohřívaný stacionární zásobník TTK Z100 Plus se vyrábí v objemu 100 l. Je určen na připojení ke stacionárním nebo nástěnným kotlům s různým zdrojem energie pro přípravu TUV v bytových a nebytových prostorách. THNIKÉ PRMTRY Parametr Hmotnost kotle Objem zásobníku Jmenovitý výkon spirály oba ohřevu z 20 na 60 Šířka hloubka ohřívače TTK Z100 Plus 58 kg 95 l min mm 44 w 087 L LKTRIKÉ KOTL ZÁSONÍKY TUV NY NJT N STR

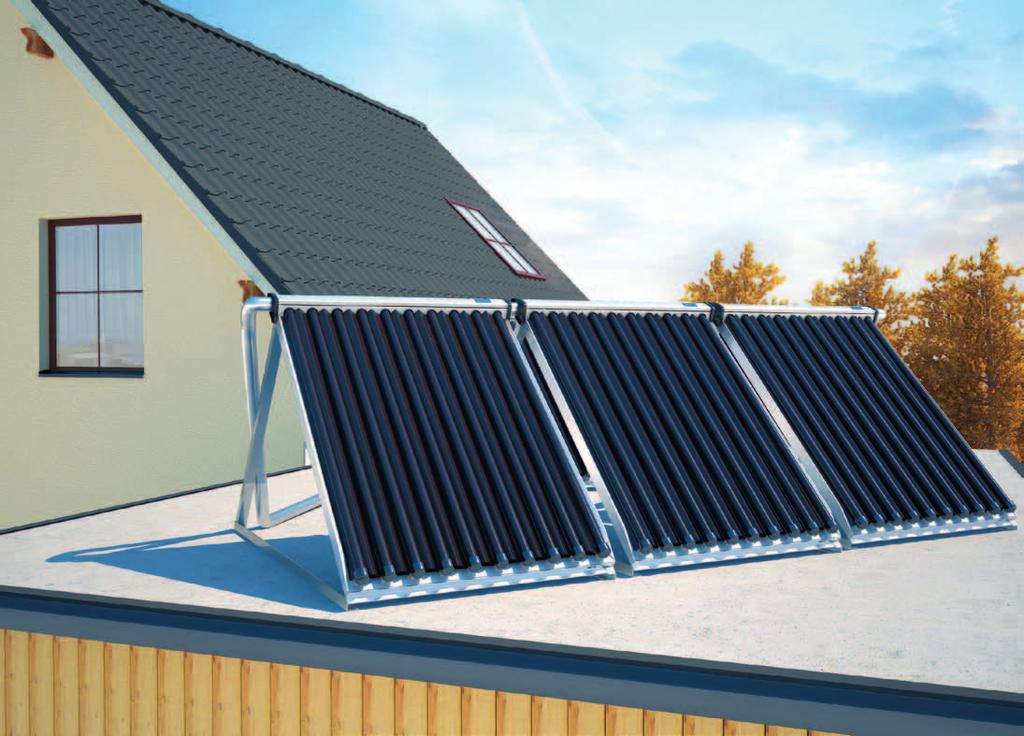

50 SOLÁRNÍ THNIK SOLÁRnÍ kolektory Solární kolektor je zařízení, ve kterém dochází k přeměně slunečního záření na tepelnou energii. Sluneční záření dopadá na absorbér kolektoru, který je spojen s trubkovým rozvodem. Přenos energie je zajištěn prostřednictvím kapalného teplonosného média, které proudí mezi kolektorem a výměníkem tepla, umístěném v zásobníkovém ohřívači vody. Solární kolektory se nejčastěji využívají pro ohřev teplé užitkové vody, ohřev vody v bazénech a někdy i jako podpora vytápění v nízkoenergetických domech s nízkoteplotním topným systémem (podlahové, stěnové a stropní vytápění), případně pro průmyslové využití. Podle typu absorbéru se kolektory dělí na ploché a vakuové kolektory. Ploché kolektory s plochým absorbérem, chráněným speciálním tvrzeným sklem, v pevně zaizolovaném rámu. Nosičem tepla v solárních kolektorech je speciální nemrznoucí kapalina, která proudí v měděném trubkovém meandru pod absorbérem. Ploché kolektory TTK se vyznačují velmi dobrým poměrem cena / výkon. Jsou ideálním řešením pro ohřev TUV a sezónní ohřev bazénů. Vakuové kolektory s dvoustěnnými skleněnými vakuovými trubicemi, s vloženým měděným potrubím, ve kterém proudí tepelná kapalina. Selektivní absorpční vrstva se vytváří na vnitřní straně skleněné trubice. V zájmu maximálního využití záření je za vakuovou trubicí parabolické odrazové zrcadlo. okonalou izolační ochranu vysoké teploty v měděných trubkách zabezpečuje vakuum. Jedná se o kolektory s vyšší účinností v přechodném a zimním období. Jejich využití je hlavně pro ohřev TUV i jako podpora vytápění. bsorbér potažen vysoce selektivní vrstvou Měděné stoupačky absorbéru Solární sklo Izolace 40 mm Hliníkový zadní kryt UV odolné PM těsnění Vakuová trubice Reflektor Hliníkový teplovodivý plát Měděné trubky absorbéru Hliníkový rám Přechodka Příruba UV odolné lepidlo Příruba Vývody Vývody Hliníkový rám Schéma plochého a vakuového solárního kolektoru 50 NY NJT N STR

51 SOLÁRNÍ THNIK Výhody použití slunečních kolektorů y Po provedení vstupní investice je energie ze slunce prakticky zdarma y Možnost ušetření % nákladů na ohřev TUV y Sluneční energie není ovlivněna dodávkou a požadavkem na paliva, není tedy předmětem rostoucích cen ropy, dřeva apod. y Úspora je okamžitá a budete šetřit i mnoho let v budoucnosti y Solární energie je čistá, obnovitelná a udržitelná, čímž také pomáhá ochraňovat naši přírodu y Solární energie nepřispívá ke globálnímu oteplování, kyselým dešťům a smogu y ktivně přispívá k úbytku nebezpečných skleníkových plynů y Solární systémy prakticky nevyžadují žádnou údržbu a vydrží desetiletí y Solární kolektory TTK je možné instalovat na všechny typy střech y Možnost horizontální i vertikální montáže kolektorů Návrh a instalc solárních kolektorů Při instalaci je důležité věnovat pozornost výběru místa pro umístění solárních kolektorů (může to být střecha domu nebo volná plocha pro stojící kolektory na vhodném místě), s přihlédnutím na plánované rozvody. Při volbě místa instalace je třeba zvážit přirozenou nebo obestavěnou polohu (např. stromy, nebo domy v zástavbě), případně stinné místo. V případě požadavku ohřevu TUV a sezóního ohřevu bazénu jsou vhodnější ploché kolektory, kde je velmi příznivý poměr cena / výkon. Naopak tam, kde se požaduje možnost přitápění jsou vhodnější vakuové trubicové kolektory, které mají v přechodných a zimních měsících vyšší výkon. PŘI JNOUHÉM NÁVRHU SOLÁRNÍHO SYSTÉMU S VYHÁZÍ Z NÁSL UJÍÍHO VZTHU: y počet osob v domácnosti 1,5 až 2 = plocha solárního kolektoru v m² y objem solárního zásobníku = spotřeba teplé vody počet osob 1,5 (až 2) Osoby Teplo Potřeba tepla na přípravu TUV bsorpční plochay slunečního kolektoru v m² Solárníy zásobník v l (2 3 kolektory) (3 4 kolektory) (4 5 kol.) KŘIVK VÝKONU SOLÁRNÍHO ZŘÍZNÍ Kalendářní měsíce Přebytečné teplo v letních měsících využitelné na sezónní ohřev bazénu Teplo potřebné pro dohřev TUV Schématické znázornění výkonu solárního zařízení a potřeby tepla v průběhu roku na přípravu TUV y průměrná spotřeba teplé vody je 50 l (na osobu za den), přičemž uvažujeme s teplotou vody 50, y při sprchování spotřebujeme cca 40 l teplé vody (40 ), y při koupání ve vaně cca l (40 ) Kolektor Třícestný ventil Kolektor Snímač teploty oohřívací výměník Teplá voda Topení stoupačka Regulátor Kotel ÚT Zásobník Přimíchávání Regulátor ojler Kotel ÚT Topení zpátečka Přimíchávání Oběhové čerpadlo Snímač teploty Přimíchávání Schéma zapojení solárního systému pro ohřev TUV a přitápění Teplá voda Studená voda Oběhové čerpadlo Schéma zapojení solárního systému pro ohřev TUV Studená voda ŮležitÁ instalační hldisk: y ůležité hledisko při plánování je úhel sklonu, který určuje cílové využití. eloroční rovnoměrné využití (podpora ohřevu teplé užitkové vody) je při optimálním úhlu sklonu Naopak při typickém letním využití (podpora ohřevu teplé užitkové vody, nebo ohřev bazénu) je vhodnější úhel y Pro využití solární energie je důležitá i orientace kolektoru. Odchýlení z jižní strany snižuje množství získané energie, ale i při 30 úhlu není snížení velké. Orientace na východ / západ může znamenat snížení využití o 30 %. Pokud je možné si vybrat ze dvou možností, doporučujeme vybrat orientaci na západ. y Podle způsobu využití je důležitá volba typu kolektoru. Na celoroční využití jsou vhodné vakuové kolektory, na sezónní (letní) využití je ta nejlepší volba plochý kolektor. y Při návrhu systému je důležité dbát na dostatečný objem zásobníku, k dosažení jeho bezpečného provozu a spolehlivé funkce. SOLÁRNÍ PNLY THNIK NY NJT N STR

52 SOLÁRNÍ THNIK Položky solární Sstavy Kód SOL203 Název / Popis Montážní sada pro 2 kolektory pro šikmou střechu Montážní sada na uchycení kolektorů. Kód SOL212 Název / Popis Montážní sada pro 1 kolektor pro šikmou střechu Montážní sada na uchycení kolektorů. SOL203 SOL212 SOL230 SOL206 Lišta pro 2 kolektory Lišta pro 1 kolektor Montážní sada na uchycení kolektorů. Čerpadlová jednotka pro solární sestavy bez regulátoru Má za úkol pomocí oběhového čerpadla odvádět teplo z kolektorů do zásobníku, jakož i na naplnění systému kapalinou a odvzdušnění. xpanzní nádoba solár, 18 l, 10 bar Slouží k vyrovnávání tlaku v okruhu solární kapaliny jako ochrana proti nadměrnému přetlakování celého solárního systému. SOL217 Řídící elektronika TTK S Plus Řídící elektronika ovládá komplet celý solární systém, a to tak, že pomocí snímačů teplot, které jsou umístěny v kolektorech a v zásobníku, spouští oběhové čerpadlo, které následně pomocí solární kapaliny odevzdává teplo vytvořené ve slunečních kolektorech zásobníku TUV. lektronika také zobrazuje informace o teplotách jednotlivých teplotních čidel, jakož i počet provozních hodin, kdy solární kolektory odevzdávaly teplo do zásobníku. SOL223 T-kus, vnitřní závit ¾" Pro připojení výstupu z kolektoru a napojení odvzdušňovacího ventilu. SOL224 Vsuvka ¾", těsnění na čelo SOL207 SOL301 Zásobník 200 l, 2 spirála + izolace Zásobník 300 l Má za úkol nahřívat vodu v zásobníku od solární spirály nebo od spirály na další zdroj tepla (plyn. kotel, el. kotel, kotel na pevná paliva) a také pomocí el. topného tělesa. Izolace má zajistit co nejmenší tepelné ztráty zásobníku. SOL225 Propojení kolektor a rozvod solární kapaliny. Redukovaná vsuvka ¾"-1", těsnění na čelo Propojení kolektor a rozvod solární kapaliny. SOL226 Redukce ¾"-3 8" Propojení kolektor a rozvod solární kapaliny. SOL227 Záslepka, vnější závit 1", těsnění na čelo Na uzavření výstupu z kolektoru. SOL208 Ventil odvzdušňovací 3 8" pro solár Zařízení na odvzdušnění kolektorů. SOL228 Záslepka, vnitřní závit 1" Na uzavření výstupu z kolektoru. SOL209 Ventil termostatický směšovací TUV 30 70, 1" ezpečnostní ventil, který slouží k omezení TUV. SOL229 Těsnění ploché 1", silikonové Těsnění do šroubení. SOL210 Solární kapalina TTK SOLR LUI 10 l Tato má za úkol předávat teplo z kolektorů do zásobníku a kromě toho je to kapalina, která je nemrznoucí, takže je vhodná pro použití jak v letním, tak zimním období. SOL001K Kohout kulový solární 3 8", do 200 Kohout na uzavření systému před odvzdušňovacím ventilem. 52 NY NJT N STR

53 SOLÁRNÍ THNIK PRMTRY plochých kolektorů SOLRTHRM HS 200 PRMTRY trubicových vkuových kolektorů VKUUMTHRM VK 10 Výkonnostní křivka ( = W/m 2 ) Výkonnostní křivka ( = W/m 2 ) Výstupní výkon kolektoru [W] Výstupní výkon kolektoru [W] Výkon kolektoru(w) J m -J a (K) Sluneční záření (W/m 2 ) Špičkový výkon (=1 000 W/m 2 ) modulu kolektoru (W peak ) Výkon kolektoru (W) J m -J a (K) Sluneční záření (W/m 2 ) ZÁRUK 10 LT Technické údaje Model kolektoru SOLRTHRM HS 200 Typ kolektoru plochý kolektor elková plocha 2,02 m 2 Plocha absorbéru 1,84 m 2 Plocha kolektoru 1,91 m 2 Rozměry ( Š V) mm Hmotnost 35 kg Objem teplonosného média 1,4 l Rám kolektoru hliník Povrch anodizovaný hliník (zvýšená odolnost proti korozi) Zadní kryt hliníkový plech Materiál absorbéru hliník potažený vysoce selektivní vrstvou bsorpce 95 % misivita 5 % Průměr trubek 22 mm Průměr stoupaček 8 mm Připojení převlečná matice s plochým těsněním Sklo 3,2 mm solární bezpečnostní sklo Propustnost skla 90 % Tloušťka izolace 40 mm, minerální vlna Stagnační teplota 234 Max. provozní tlak 10 bar Teplonosné médium směs polypropylenglykolu a vody Povolený montážní úhel min. 15, max. 75 Technické údaje Model kolektoru VKUUMTHRM VK 10 Typ kolektoru vakuový trubicový kolektor Počet trubic 10 elková plocha 1,84 m 2 Plocha absorbéru 1,69 m 2 Plocha kolektoru 1,60 m 2 Rozměry ( Š V) mm Hmotnost 31 kg Objem teplonosného média 1,63 l Rám kolektoru hliník Materiál absorbéru kruhový hliníkový plech bsorpce 96 % misivita 6 % Průměr trubek 18 mm Průměr stoupaček 8 mm Připojení převlečná matice s plochým těsněním Vakuové trubice borosilikátové sklo potažené vysoce selektivní vrstvou Odrazové zrcadlo PV-potažené Izolace vakuově izolované Stagnační teplota 292 Max. provozní tlak 10 bar Teplonosné médium směs polypropylenglykolu a vody Povolený mont. úhel min. 15, max. 75 SOLÁRNÍ PNLY THNIK NY NJT N STR

54 SOLÁRNÍ THNIK Způsob připojení solárních kolektorů 54 NY NJT N STR

55 SOLÁRNÍ THNIK Modifikce solárních Sstv SOLÁRNÍ SSTVY TTK PLOHÉ KOLKTORY Kód Název SOL200 Solární sestava TTK SOLRTHRM 200 pro rovnou střechu SOL200KT Solární sestava TTK SOLRTHRM 200 s kotlem KTPLUS pro rovnou střechu SOL200 Solární sestava TTK SOLRTHRM 200 pro šikmou strechu pod tašku SOL200KT Solární sestava TTK SOLRTHRM 200 s kotlem KTPLUS pro šikmou střechu SOL300 Solární sestava TTK SOLRTHRM 300 pro rovnou střechu SOL300KT Solární sestava TTK SOLRTHRM 300 s kotlem KTPLUS pro rovnou střechu SOL300 Solární sestava TTK SOLRTHRM 300 pro šikmou strechu pod tašku SOL300KT Solární sestava TTK SOLRTHRM 300 s kotlem KTPLUS pro šikmou střechu SOLÁRNÍ SSTVY TTK VKUOVÉ KOLKTORY Kód Název VK200KZT Solární sestava TTK VKUUMTHRM 200 s kotlem KZTSOL- PLUS pro šikmou střechu VK200KZT Solární sestava TTK VKUUMTHRM 200 s kotlem KZTSOL- PLUS pro rovnou střechu VK200KT Solární sestava TTK VKUUMTHRM 200 s kotlem KTPLUS pro šikmou střechu VK200KT Solární sestava TTK VKUUMTHRM 200 s kotlem KTPLUS pro rovnou střechu VK300KT Solární sestava TTK VKUUMTHRM 300 s kotlem KTPLUS pro šikmou střechu VK300KT Solární sestava TTK VKUUMTHRM 300 s kotlem KTPLUS pro rovnou střechu VK200 Solární sestava TTK VKUUMTHRM 200 pro šikmou střechu VK200 Solární sestava TTK VKUUMTHRM 200 pro rovnou střechu VK300 Solární sestava TTK VKUUMTHRM 300 pro šikmou střechu VK300 Solární sestava TTK VKUUMTHRM 300 pro rovnou střechu PŘíklad obsahu solárních Sstv Typ střechy Solární sestavy s plochým kolektorem Solární sestavy s vakuovým kolektorem Šikmá střecha Plochá střecha SOL200 Solární sestava TTK SOLRTHRM 200 pro šikmou střechu SOL207 Zásobník 200 l, 2 spirála + izolace SOL202OT Sluneční kolektor TTK SOLRTHRM HS 200 (2 ) SOL230 Čerpadlová jednotka pro solární sest. bez regulátoru SOL217 Řídící elektronika TTK S Plus SOL203 Montážní sada pro 2 kolektory pod tašku SOL206 xpanzní nádoba solár, 18 l, 10 bar SOL203 Lišta pro 2 kolektory SOL209 Ventil termostatický směšovací TUV 30 70, 1" SOL210 Solární kapalina TTK SOLR LUI 10 l SOL001K Kohout kulový solární 3 8", do 200 SOL208 Ventil odvzdušňovací 3 8" pro solár SOL227 Záslepka, vnější závit 1", těsnění na čelo SOL225 Redukovaná vsuvka ¾" 1", těsnění na čelo SOL223 T-kus, vnitřní závit ¾" SOL224 Vsuvka ¾", těsnění na čelo SOL228 Záslepka, vnitřní závit 1" SOL226 Redukce ¾" 3 8" SOL229 Těsnění ploché 1", silikonové Solární sestavy s plochým kolektorem SOL200 Solární sestava TTK SOLRTHRM 200 pro rovnou střechu SOL207 Zásobník 200 l, 2 spirála + izolace SOL202OT Sluneční kolektor TTK SOLRTHRM HS 200 (2 ) SOL230 Čerpadlová jednotka pro solární sest. bez regulátoru SOL204 Montážní sada pro 2 kolektory na rovnou střechu SOL217 Řídící elektronika TTK S Plus SOL206 xpanzní nádoba solár, 18 l, 10 bar SOL203 Lišta pro 2 kolektory SOL209 Ventil termostatický směšovací TUV 30 70, 1" SOL210 Solární kapalina TTK SOLR LUI 10 l SOL001K Kohout kulový solární 3 8", do 200 SOL208 Ventil odvzdušňovací 3 8" pro solár SOL227 Záslepka, vnější závit 1", těsnění na čelo SOL225 Redukovaná vsuvka ¾" 1", těsnění na čelo SOL223 T-kus, vnitřní závit ¾" SOL224 Vsuvka ¾", těsnění na čelo SOL226 Redukce ¾" 3 8" SOL228 Záslepka, vnitřní závit 1" SOL229 Těsnění ploché 1", silikonové VK200 Solární sestava TTK VKUUMTHRM 200 pro šikmou střechu VK001OT Sluneční kolektor TTK VKUUMTHRM VK 10 (2 ) SOL207 Zásobník 200 l, 2 spirála + izolace SOL230 Čerpadlová jednotka pro solární sest. bez regulátoru SOL217 Řídící elektronika TTK S Plus SOL206 xpanzní nádoba solár, 18 l, 10 bar SOL209 Ventil termostatický směšovací TUV 30 70, 1" VK003 Lišta pro 2 kolektory VK004 Montážní sada pro 1 kolektor pod tašku SOL210 Solární kapalina TTK SOLR LUI 10 l SOL001K Kohout kulový solární 3 8", do 200 SOL208 Ventil odvzdušňovací 3 8" pro solár SOL223 T-kus, vnitřní závit ¾" SOL224 Vsuvka ¾", těsnění na čelo SOL226 Redukce ¾" 3 8" VK008 Těsnění ploché ¾", silikonové Solární sestavy s vakuovým kolektorem VK200 Solární sestava TTK VKUUMTHRM 200 pro rovnou střechu VK001OT Sluneční kolektor TTK VKUUMTHRM VK 10 (2 ) SOL207 Zásobník 200 l, 2 spirála + izolace SOL230 Čerpadlová jednotka pro solární sest. bez regulátoru SOL217 Řídící elektronika TTK S Plus SOL206 xpanzní nádoba solár, 18 l, 10 bar SOL209 Ventil termostatický směšovací TUV 30 70, 1" VK005 Montážní sada pro 1 kolektor rovná střecha VK003 Lišta pro 2 kolektory SOL210 Solární kapalina TTK SOLR LUI 10 l SOL001K Kohout kulový solární 3 8", do 200 SOL208 Ventil odvzdušňovací 3 8" pro solár SOL223 T-kus, vnitřní závit ¾" SOL224 Vsuvka ¾" SOL226 Redukce ¾" 3 8" VK008 O-kroužek ¾", silikonový SOLÁRNÍ PNLY THNIK NY NJT N STR

56 TTK TYP K, TYP VK SKOVÉ RIÁTORY PRO ÚSTŘNÍ TOPNÍ eskové ocelové radiátory TTK jsou produkty, které splňují náročné domácí i mezinárodní standardy. Topná tělesa TTK se vyrábějí v souladu dle norem N 442 a STN N ISO MOIIKce RIÁTORŮ TTK Předmětem výroby jsou deskové radiátory typového označení TTK TYP K. Radiátor je svařený ze dvou výlisků, po obvodě švovým odporovým svárem, ve vertikálních prolisech bodovým odporovým svárem. Odlišným typem jsou deskové radiátory v provedení TTK TYP VK, které se vyrábějí ve stejných typových a výškových provedeních jako standardní radiátory TTK TYP K. Rozdíl je v tom, že boční vývody jsou nahrazeny tzv. ventilovou vložkou. provedení: 11 jednoduché topné těleso s přídavnou konvekční plochou 21 zdvojené topné těleso s jednou přídavnou konvekční plochou 22 zdvojené topné těleso s dvěma přídavnými konvekčními plochami 33 ztrojené topné těleso se třemi přídavnými konvekčními plochami PŘÍSLUŠNSTVÍ Veškeré příslušenství komplet v balení Obsah příslušenství: y záslepka y odvzdušňovací ventil y šrouby a šroubovací uzávěry y sedlové svorky Konzoly pro deskové radiátory y TTK standardní L konzole y J konzole (Sigarth) PŘIPOJnÍ riátorů TTK Spodní připojení na opačných stranách Horní a spodní připojení na stejné straně Kompaktní připojení ventilu (VK) Horní a spodní připojení na opačných stranách Sériové připojení 56 NY NJT N STR

57 TTK TYP K, TYP VK RIÁTORY TTK TOPNÝ VÝKON 90/70/20 W Typ Typ 11 Typ 21 Typ 22 Typ 33 élka/výška RIÁTORY TTK TOPNÝ VÝKON 75/65/20 W Typ Typ 11 Typ 21 Typ 22 Typ 33 élka/výška raiátor TTK TYP K oční připojení: Typ 11, 21, 22, 33 y ve výškách 300, 500, 600, a 900 mm y model 11K a 22K i ve výšce 550 mm y v délkách od 400 do mm TYP K11 TYP K21 TYP K22 TYP K33 raiátor TTK TYP VK Spodní připojení: Typ 11, 21, 22, 33 y ve výškách 300, 500, 600, a 900 mm y v délkách od 400 do mm RIÁTORY TTK TOPNÝ VÝKON 55/45/20 W Typ Typ 11 Typ 21 Typ 22 Typ 33 élka/výška NY NJT N STR TYP VK11 TYP VK21 TYP VK22 TYP VK33 57 RIÁTORY PŘÍSLUŠNSTVÍ

58 TTK-OVNTROP ZPŮSO OHRNY ZVÝŠNÍ ŽIVOTNOSTI KOTL Při nízké teplotě vratné vody (pod 50 ), vstupující do kotle, dochází na vnitřních ocelových stěnách kotle ke tvorbě škodlivých kyselin, kondenzátu a dehtu, které způsobují poškozování ocelových stěn kotle. Vhodným řešením ochrany před tímto nepříznivým jevem a zároveň způsobem zvýšení životnosti kotle je použití směšovacího zařízení Regumat TTK-OVNTROP. Instalací směšovacího zařízení se vytvoří kotlový a topný okruh. Směšovací zařízení TTK-OVNTROP při nastavení termostatické hlavice na 5 6. stupni udržuje teplotu vratné topné vody, vstupující do kotle, nad 65, a tím předchází možnosti poškozování ocelových stěn kotle. Směšovací zařízení TTK-OVN TROP zaručuje výrazně delší životnost kotle. Regumat TTK-OVNTROP se skládá z třícestného směšovacího ventilu, termostatické hlavice s kapilárou, by-passu, ventilu pro samotížnou cirkulaci (alt. přirozenou cirkulaci), třístupňového oběhového čerpadla, uzavíracích ventilů, teploměrů a tepelné izolace. Výhoda tohoto řešení spočívá v kompaktnosti, jednoduchosti obsluhy a zaručené ochrany ocelového výměníku kotle. Regumat TTK-OVNTROP pro kotel: TTK P 25 35, TTK PX 15 35, TTK SLX 20 35, TTK PLLT 30 Plus, TTK WOO&PLLT 25: typ N25 TTK P 45 95, TTK PX 40 80, TTK SLX 40 55: typ N32 RUMT TTK-OVNTROP Světlost N25 N32 Max. tlak 10 bar 10bar Max. teplota Hodnota KVS 3,9 5,3 Stavební výška izolace 365 mm 472 mm Šířka izolace 250 mm 250 mm Osová vzdálenost 125 mm 125 mm 58 NY NJT N STR. 18
