Provozní kalibrátor a komunikátor

Transkript

1 Provozní kalibrátor a komunikátor Beamex MC6 Více než jen kalibrátor 1

2 2

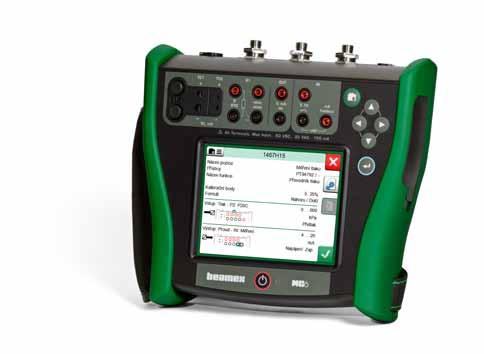

3 Nemožné se stalo možným: Kombinace pokročilých funkcí a snadné obsluhy. Beamex MC6 je moderní, vysoce přesný provozní kalibrátor a komunikátor, který umožňuje kalibraci tlaku, teploty a různých elektrických signálů. Kalibrátor MC6 obsahuje také volitelný komunikátor pro sběrnicové přístroje HART, FOUNDATION Fieldbus a Profibus PA. Praktičnost a snadná obsluha patří ke klíčovým vlastnostem kalibrátoru MC6. Má velký 5,7 barevný dotykový displej a vícejazyčné uživatelské rozhraní, včetně češtiny a slovenštiny. Robustní prachotěsná a vodotěsná skříňka s krytím IP65, ergonomická konstrukce a nízká hmotnost jsou vlastnosti, které kalibrátor MC6 dělají ideálním měřicím přístrojem pro provozní použití v různých odvětvích průmyslu, jako je farmacie, energetika, ropný a plynárenský průmysl, potravinářství, služby, stejně jako petrochemický a chemický průmysl. MC6 je přístroj s pěti různými provozními režimy, což znamená, že je rychle a snadno použitelný a do provozu nemusíte nosit několik přístrojů. Provozními režimy jsou: Měřicí přístroj, Kalibrátor, Dokumentační kalibrátor, Záznamník dat (datalogger) a Komunikátor. MC6 navíc komunikuje s kalibračním programem Beamex CMX, což umožňuje plně automatickou elektronickou kalibraci a dokumentaci. Jinými slovy, MC6 je více než jen kalibrátor. Hlavní vlastnosti MC6 Přesnost Vysoce přesný, moderní provozní kalibrátor a komunikátor Praktičnost Kombinace pokročilých funkcí a snadné obsluhy Univerzálnost Univerzální funkce sahající mimo aplikace tradičních kalibrátorů Komunikátor Plnohodnotný více-sběrnicový komunikátor pro přístroje HART, FOUNDATION Fieldbus a Profibus PA. Integrace Automatizované kalibrační postupy pro zajištění elektronické správy kalibrace. 3

4 4 Přesnost

5 Vysoce přesný, moderní provozní kalibrátor a komunikátor Jedinečná přesnost Dnešní provozní přístroje jsou stále přesnější, jsou tedy kladeny také vyšší nároky na přesnost kalibračního zařízení. Vyvíjí-li firma Beamex nové kalibrační zařízení, nedělá kompromisy ve vztahu k přesnosti zařízení musí být ve své třídě nejlepší. Kalibrátor MC6 není výjimkou. Vysoká přesnost je jednou z jeho hlavních charakteristik. Je to nejpřesnější provozní kalibrátor na trhu. Přesnost, která je k dispozici i v náročných podmínkách Provozní kalibrátory a komunikátory musí odolávat náročným provozním podmínkám, jako je nízká nebo vysoká teplota, vysoká vlhkost a prašnost. Kalibrátor MC6 byl konstruován pro náročné a proměnlivé podmínky okolního prostředí. Všechny tlakové, elektrické a teplotní rozsahy jsou teplotně kompenzované, takže přesnost není omezena ani při vystavení kalibrátoru extrémním podmínkám. Kalibrační list vydaný akreditovanou laboratoří Každý MC6 je před dodáním kalibrován v akreditované kalibrační laboratoři firmy Beamex. Jako důkaz vysoké přesnosti je každý kalibrátor MC6 standardně dodáván včetně kalibračního listu vydaného akreditovanou kalibrační laboratoří se zaručenou návazností. Kalibrační list obsahuje údaje o výsledcích kalibrace včetně nejistot měření. Rozsah akreditace kalibrační laboratoře lze nalézt na internetové stránce firmy Beamex ( Shrnutí hodnot přesnosti kalibrátoru MC6 má technické údaje udávané jako krátkodobou přesnost a celkovou nejistotu na jeden rok. Stručný souhrn hodnot přesnosti kalibrátoru: Tlak - přesnost měření tlaku začíná od ±(0,005 % plného rozsahu + 0,0125 % odečtu). Teplota - přesnost měření RTD začíná od ±0,011 C. Elektrické veličiny - přesnost měření proudu začíná od ±(0,75 µa + 0,0075 % odečtu). 5

6 6 Praktičnost

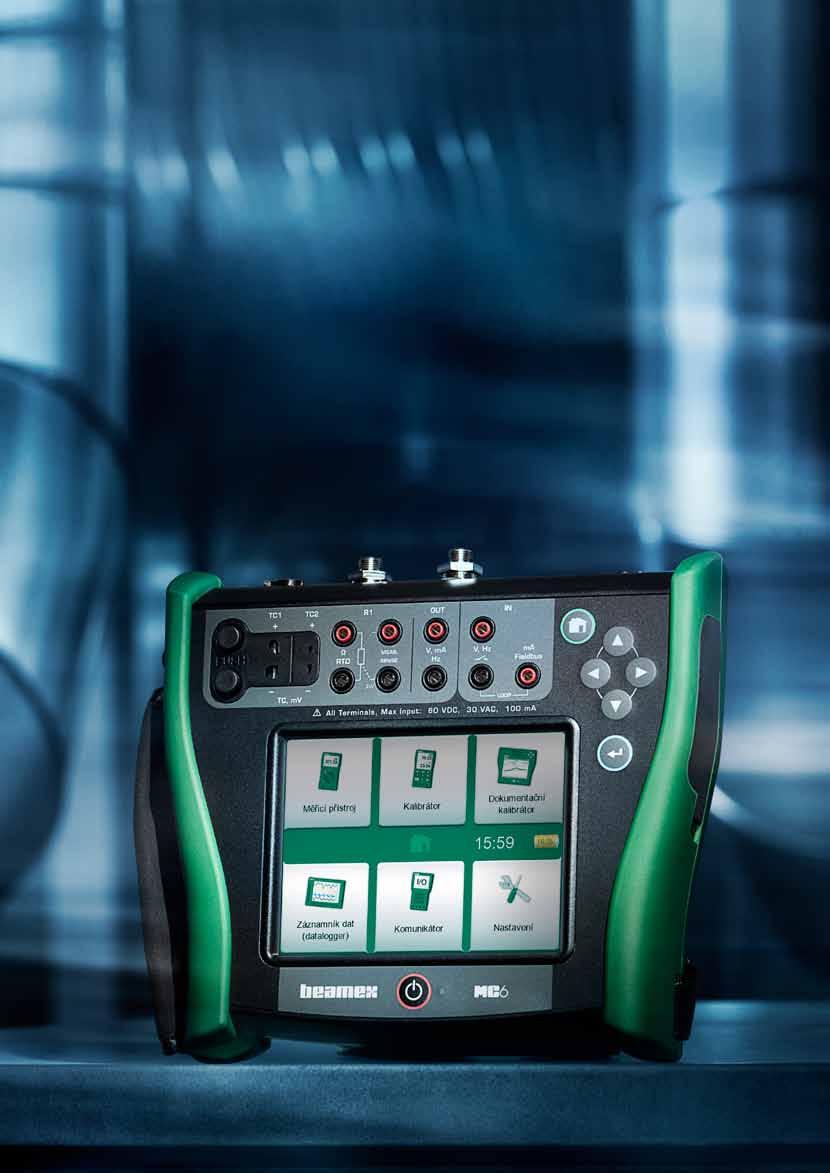

7 Konstruován pro použití v provozních podmínkách Snadná obsluha MC6 má velký 5,7 (14,5 cm) barevný dotykový displej s vysokým rozlišením a výkonným nastavitelným osvětlením. Tlačítka na dotykovém displeji jsou dostatečně velká pro použití holými prsty, takže není třeba používat stylus kalibrátor lze dokonce obsluhovat i v rukavicích! MC6 má navíc membránovou klávesnici. Vícejazyčné uživatelské rozhraní (včetně češtiny a slovenštiny) je rozděleno do různých provozních režimů. Číselná klávesnice a abecední QWERTY klávesnice se objeví na displeji, kdykoli je potřeba zadat číslo nebo text. Automatizované postupy Je-li vybráno určité měření nebo generování hodnot, zobrazí uživatelské rozhraní schéma zapojení, což umožňuje použít zařízení s několika zapojeními. MC6 je také dokumentační kalibrátor a komunikuje s kalibračním programem Beamex CMX, což umožňuje plnou automatizaci kalibrace a elektronickou správu kalibračních dat. Tím se kalibrace a dokumentace kalibračních výsledků automatizuje a usnadňuje. Do provozu již není nutno nosit několik zařízení, protože MC6 je zařízení, které nahradí několik jednotlivých přístrojů. A navíc je MC6 také sběrnicový komunikátor, takže není nutno nosit ještě další komunikátor. Robustní konstrukce, nízká hmotnost a ergonomický design MC6 používá nejmodernější akumulátorové lithium-ion polymer baterie, které se vyznačují dlouhou výdrží a rychlým nabíjením. Uživatelské rozhraní vás informuje o zbývající provozní době baterie v hodinách a minutách, takže můžete snadno sledovat, jak dlouho baterie vydrží. Přístroj je připraven k použití během několika sekund po zapnutí. Skříňka je ergonomická a odolná proti vodě a prachu (IP65). K dispozici jsou dva druhy skříněk: plochá skříňka pro případ, kdy není potřeba použít vnitřní tlakové moduly, a rozšířená skříňka, která nabízí prostor pro vnitřní tlakové moduly. Pásek na zápěstí usnadňuje držení přístroje v ruce, zatímco popruh na krk usnadňuje přenášení a použití přístroje. Režimy uživatelského rozhraní MC6 je unikátní přístroj, protože kombinuje pokročilé funkce se snadnou obsluhou. Jak je možné tyto dvě funkce kombinovat? Řešením je několik různých provozních režimů obsažených v jednom přístroji MC6, každý z režimů je optimalizován pro rozdílné použití. Provozními režimy jsou: Měřicí přístroj, Kalibrátor, Dokumentační kalibrátor, Záznamník dat (datalogger) a Komunikátor. 7

8 Režimy uživatelského rozhraní Měřicí přístroj Režim Měřicí přístroj je určen pro jednoduché a snadné měření signálů. Častokrát můžete potřebovat něco rychle a jednoduše změřit. Obvykle se pro tento účel používá obyčejný multimetr, protože jeho obsluha je jednoduchá. Některé multifunkční kalibrátory mohou být příliš pomalé a obtížně použitelné, takže je snadnější vybrat si jednoduchý měřicí přístroj. Režim Měřicí přístroj je v MC6 optimalizován pro tento druh jednoduchého a snadného měření. Záznamník dat (datalogger) Režim Záznamník dat je určen pro záznam různých výsledků měření. V průmyslu je často potřeba měřit signály v krátkých nebo dlouhých časových úsecích a pro pozdější analýzu ukládat výsledky měření do paměti. Toho lze využít při odstraňování závad, sledování stavu nebo kalibraci. Režim Záznamník dat v MC6 je pro takové použití optimalizován. Kalibrátor Režim Kalibrátor je určen pro kalibraci různých provozních přístrojů. Častokrát potřebujete kontrolovat a kalibrovat určité provozní přístroje/snímače. Snímače mají obvykle jednu veličinu na vstupu a jinou veličinu na výstupu. Buď tedy potřebujete dva různé přístroje, nebo jedno zařízení, schopné měřit obě veličiny současně. Režim Kalibrátor v MC6 je pro takové použití optimalizován. 8

9 Komunikátor Režim Komunikátor je určen pro komunikaci se sběrnicovými přístroji. V dnešních výrobních podnicích se stále více používá inteligentní přístrojová technika. Proto technici potřebují používat komunikátory nebo konfigurační programy. Většina přístrojů používá sběrnici HART, FOUNDA- TION Fieldbus nebo Profibus PA. Režim Komunikátor v MC6 je optimalizován pro použití jako komunikátor. Dokumentační kalibrátor Režim Dokumentační kalibrátor je určen pro kalibraci provozních přístrojů a dokumentaci výsledků kalibrace. Ve výrobních podnicích se kalibrace často musí dokumentovat. Bez použití dokumentačního kalibrátoru musí být dokumentace prováděna manuálně, což je časově náročné, drahé a může vést k chybám. Režim Dokumentační kalibrátor v MC6 je optimalizován pro použití jako dokumentační provozní kalibrátor. Nastavení Režim Nastavení umožňuje úpravu různých nastavení kalibrátoru. 9

10 10 Univerzálnost

11 Univerzální funkce nad rámec tradičních kalibračních aplikací MC6 je moderní provozní kalibrátor a komunikátor, který nahradí několik měřicích přístrojů. Nabízí extrémní univerzálnost a multifunkčnost pro kalibraci tlaku, teploty a různých elektrických signálů. Zahrnuje rovněž plnohodnotnou sběrnicovou komunikaci s přístroji HART, FOUNDATION Fieldbus a Profibus PA. Funkce měření, generování a simulace kalibrátoru MC6 Měření tlaku Měření a generování napětí Měření a generování proudu Měření a simulace odporu Měření a simulace odporových snímačů teploty RTD Měření a simulace termoelektrických snímačů TC Měření a generování frekvence Čítání a generování pulsů Detekce stavu spínače Vestavěné napájení smyčky 24 V ss Provozní komunikátor pro HART, FOUNDATION Fieldbus a Profibus PA MC6 jako kalibrátor teploty MC6 má dva RTD kanály, takže je schopen s vysokou přesností měřit dva teplotní snímače RTD současně. Pokud potřebujete kompenzovat chybu teplotního snímače, můžete naprogramovat korekční koeficienty. MC6 má také dva termočlánkové kanály, takže je schopen měřit s vysokou přesností dva termoelektrické snímače teploty (termočlánky) současně, a má také automatickou vnitřní kompenzaci referenčního spoje (studeného konce) termoelektrického snímače teploty. Je také možné použít vnější nebo manuální referenční spoj. Jeden z termočlánkových kanálů má unikátní a velmi univerzální připojovací blok umožňující použití holých termočlánkových vodičů nebo jakýkoli termočlánkový konektor. MC6 standardně podporuje velký počet odporových a termoelektrických snímačů a k dispozici je několik dodatečných speciálních snímačů, jako volitelného vybavení. Kalibrace teplotních snímačů nebo přístrojů se snímačem teploty může být plně automatizována, protože MC6 může komunikovat s automatickými regulátory teploty (teplotními píckami). MC6 jako kalibrátor tlaku Kalibrátor MC6 může být vybaven až čtyřmi vnitřními tlakovými moduly (3 standardní přetlakové + jeden barometrický modul). K dispozici je také přípojka pro vnější tlakové moduly. Všechny vnitřní a vnější tlakové moduly, až do rozsahu 600 kpa (mimo P10mD/EXT10mD), jsou vybaveny pojistným ventilem pro ochranu proti tlakovému přetížení. Většina tlakových modulů má rozsah měření pro podtlak i přetlak. Přístroj vybavený barometrickým modulem umožňuje všem ostatním tlakovým modulům měřit absolutní tlak, takže není třeba kupovat moduly zvlášť pro přetlak a absolutní tlak, což je praktičtější a úspornější. Kalibrace tlakoměrů může být plně automatizována, protože MC6 může komunikovat s automatickým regulátorem tlaku Beamex POC6. 11

12 12 Provozní komunikátor

13 Plnohodnotný sběrnicový provozní komunikátor pro přístroje HART, FOUNDATION Fieldbus a Profibus PA Ve výrobních podnicích se stále více používá inteligentní přístrojová technika. Nejčastěji používanými protokoly smart přístrojů jsou HART, FOUNDATION Fieldbus a Profibus PA, proto technici často potřebují použít ke kalibrátoru také provozní komunikátor. MC6 kombinuje obě zařízení; je to kalibrátor i komunikátor. Komunikátor Režim Komunikátor je plnohodnotný vícesběrnicový provozní komunikátor pro přístroje HART, FOUNDATION Fieldbus a Profibus PA, takže není třeba do provozu nosit další přístroj - komunikátor. Veškerá elektronika komunikátoru pro všechny protokoly je vestavěna do MC6, a to včetně vnitřního napájení smyčky s různými impedancemi požadovanými pro různé sběrnice, takže není třeba používat žádné vnější napájení nebo odpory. Zapojení je velmi snadné - stačí připojit dva vodiče z MC6 k přístroji. Vícesběrnicový komunikátor Komunikátor MC6 lze použít se všemi sběrnicovými přístroji, nejen se snímači tlaku a teploty. Do MC6 lze nainstalovat současně všechny tři protokoly, takže jeden přístroj lze použít jako komunikátor HART, FOUNDATION Fieldbus a Profibus PA. S MC6 máte přístup ke všem parametrům ve všech blocích sběrnicového přístroje. Při uvedení nových přístrojů na trh budou dány k dispozici nové soubory popisů přístrojů (DD), které bude možné snadno uložit do paměti. Například DD knihovna v MC6 pro protokol HART podporuje více než různých popisů přístrojů. Komunikátor a kalibrátor MC6 není jen komunikátor, je to také multifunkční kalibrátor, který vám umožní kalibraci a seřízení sběrnicových přístrojů s metrologickou návazností. A navíc, sběrnicové parametry lze konfigurovat, proměnné zaznamenávat v režimu Záznamník dat (datalogger) nebo kalibrovat a dokumentovat v režimu Dokumentační kalibrátor. 13

14 Jednoduchá integrace. Elektronická správa kalibrační činnosti pomocí automatizovaných postupů Příprava pokynů pro kalibrační techniky, vytváření zpráv o kalibracích v provozu, dokumentace a archivace kalibračních údajů jsou nezbytné administrativní činnosti, kterými podle některých studií stráví správce kalibrací až 50 % své pracovní doby. Pomocí komunikace kompatibilních dokumentačních kalibrátorů a kalibračního programu lze významně zvýšit kvalitu, efektivitu a přesnost celého procesu kalibrace a v porovnání s tradičními manuálními systémy kalibrace také uspořit náklady. Nabízíme vám kalibrační systém od firmy Beamex. Kalibrátor Beamex MC6 komunikuje s kalibračním programem Beamex CMX, což umožňuje plně automatickou a elektronickou kalibraci a dokumentaci! Kalibrátory, kalibrační pracoviště, kalibrační program a profesionální servis firmy Beamex tvoří nejkomplexnější automatizovaný systém, který je na trhu k dispozici. Výhody automatizovaného kalibračního systému s jednotně komunikujícími dokumentačními kalibrátory a kalibračním programem: Snadné a efektivní plánování kalibrací a dokumentace. Eliminace vzniku lidských chyb při dokumentaci kalibračních dat. Snadné plánování kalibrací a optimalizace kalibračních intervalů. Významné zlepšení kvality a přesnosti kalibračních záznamů. Kalibrační data jsou snadno přístupná při kontrolách. Je možná integrace se systémem řízení údržby. KUVA 14

15 JEDNOTNÉ ŘEŠENÍ KALIBRACE Beamex, KROK ZA KROKEM Program Beamex CMX vás upozorní, které přístroje je třeba kalibrovat a kdy. Kalibrační postupy a instrukce se odesílají z kalibračního programu do MC6. Je snadno ovladatelný, rychlý a výkonný Není třeba hledat v archivu papírové dokumenty Rychlý přenos kalibračního postupu Nepotřebujete tužku, papír ani zápisník Kalibrace přístroje a záznam dat s MC6 Přenos výsledků kalibrace do kalibračního programu. MC6 nahradí několik jednotlivých měřicích přístrojů a kalibrátorů Automatizovaná kalibrace je rychlá Automatický přenos všech výsledků kalibrace zpět do kalibračního programu Rychlý a efektivní přenos dat, eliminace chyb při zápisu Tvorba, ukládání a řízení kalibračních dat bezpečně a efektivně prostřednictvím kalibračního programu. Integrace do systému řízení údržby (MMS). Všechny výsledky kalibrace se ukládají a zpracovávají v databázi CMX Tisk kalibračních listů, zpráv a štítků v elektronickém formátu i na papír Veškerá dokumentace CMX je sledovatelná a auditovatelná (např. ISO17025, cgmp, 21 CFR Part 11) Struktura podniku a číslo zakázky údržby se ukládají v MMS (např. SAP, Maximo ) a odtud se přenášejí do programu CMX, kde jsou uložena data o kalibračních postupech, etalonech a výsledcích kalibrací Po ukončení kalibračních činností program CMX pošle potvrzení o kalibraci zpět do MMS. 15

16 Další pokročilé funkce Funkce Úprava stupnice Programovatelné alarmy Zkouška těsnosti Tlumení Rozlišení Krokování Průlety Rychlý přístup Spinner (rotace čísel) Dodatečné informace Informace o funkci Schéma zapojení Kalibrační reference Uživatelé Upravené jednotky tlaku Upravené snímače RTD Upravené sady bodů Upravené převodní funkce Popis Univerzální programovatelná funkce pro úpravu stupnice umožňuje uživateli převést kterékoli měření nebo generování na jakoukoli uživatelskou jednotku. Úprava stupnice podporuje odmocněnou převodní funkci pro použití při měření průtoku. Jsou podporovány také uživatelské jednotky a uživatelské převodní funkce. Alarmy lze naprogramovat pro max. a min. meze hodnot a rychlosti změny hodnot. Specializovaná funkce, kterou lze použít pro analýzu rychlosti změny jakékoli měřené hodnoty. Může být použita pro zkoušku těsnosti tlakového systému stejně jako pro jakoukoli zkoušku stability Programovatelné tlumení umožňuje uživateli vybrat si různé filtry měření. Možnost změny rozlišení jakékoli hodnoty měření platných hodnot desetinného čísla. Možnost programovatelného krokování pro kteroukoli funkci generování a simulace. Možnost programovatelných průletů pro kteroukoli funkci generování a simulace. Možnost nastavit u generování hodnot pět tlačítek pro snadné generování naprogramovaných hodnot. Možnost snadného krokování kterékoli číslice generované hodnoty nahoru a dolů. Přístroj umožňuje zobrazit různé dodatečné informace, např. minimální a maximální měřenou hodnotu, rychlost změny, vnitřní teplotu, termonapětí termoelektrického snímače teploty, odpor snímače RTD, min/max rozsahu atd. Zobrazení dalších informací o vybrané funkci. Zobrazení obrázku s vyznačením zapojení vodičů u vybrané funkce. Možnost dokumentace dodatečné reference použité při kalibraci a přenesení této informace do kalibračního programu Beamex CMX. Pro snadný výběr uživatele je možno v dokumentačním kalibrátoru vytvořit seznam uživatelů. Je možné vytvořit velký počet jednotek tlaku dle požadavku uživatele. Pomocí rovnic CvD a ITS-90 nebo koeficientu je možno vytvořit neomezený počet upravených teplotních snímačů RTD. Je možno vytvořit neomezený počet upravených sad kalibračních bodů nebo bodů krokování generované hodnoty. Je možno vytvořit neomezený počet upravených převodních funkcí použitých při kalibraci přístrojů nebo při úpravě stupnice. Poznámka: Některé funkce nejsou k dispozici ve všech režimech uživatelského rozhraní. 16

17 Technické údaje Všeobecné parametry Funkce Displej Dotykový panel Klávesnice Osvětlení displeje Hodnota 5,7 (14,5 cm) diagonální 640 x 480 TFT LCD Modul 5-drátová rezistivní dotyková obrazovka Jednotlivé klávesy chráněny membránou LED podsvícení, nastavitelný jas Hmotnost Rozšířená skříňka: 1,5... 2,0 kg Plochá skříňka: 1,5 kg Rozměry Rozšířená skříňka: 200 mm 230 mm 70 mm (hloubka šířka výška) Plochá skříňka: 200 mm 230 mm 57 mm (hloubka šířka výška) Typ baterií Doba nabíjení Napájení nabíječky baterií Provoz na baterie Akumulátor lithium-ion polymer, mah, 11,1 V Asi 4 hodiny V st., Hz hodin Provozní teplota C Provozní teplota při nabíjení baterií C Skladovací teplota C Platnost technických údajů Vlhkost Doba náběhu Max. vstupní napětí Rychlost měření hodnot C, není-li dále uvedeno jinak % R.H, nekondenzující Technické údaje jsou platné po 5 minutách od zapnutí 30 V st., 60 V ss 3 odečty / sekunda Bezpečnost Nařízení 2006/95/EC, EN :2001 EMC Nařízení 2004/108/EC, EN :2006 Třída krytí Odolnost proti pádu Odolnost proti vibracím Max. nadmořská výška Záruka IP65 IEC , 1 metr IEC , náhodně, 2 g, Hz m 3 roky; na baterii 1 rok, při uzavření smlouvy o údržbě a kalibraci Beamex Care Plan možnost rozšíření záruky Funkce měření, generování a simulace Měření tlaku (vnitřní/vnější tlakové moduly) Měření napětí (±1 V a V ss.) Měření proudu (±100 ma) (vnitřní a vnější napájení) Měření frekvence ( khz) Čítání pulsů ( pulsů) Detekce stavu spínače (elektromechanický / elektronický kontakt) Vestavěné napájení smyčky 24 V ss. (nízká impedance, HART impedance nebo FF/PA impedance) Generování napětí ( ±1 V a V ss.) Generování proudu ( ma) (aktivní / pasivní, tj. vnitřní a vnější napájení) Měření odporu, dva kanály současně ( kω) Simulace odporu ( kω) Měření odporových snímačů teploty (RTD), dva kanály současně Simulace odporových snímačů teploty RTD Měření termoelektrických snímačů teploty (TC), dva kanály současně (universální konektor / mini-konektor) Simulace termoelektrických snímačů teploty (TC) Generování frekvence ( khz) Generování pulsů ( pulsů) Komunikátor HART Komunikátor FOUNDATION Fieldbus Komunikátor Profibus PA (Některé z výše uvedených funkcí jsou volitelné.) 17

18 Měření tlaku Vnitřní moduly Vnější moduly Jednotka Rozsah (3 Rozlišení Přesnost (1 (±) Nejistota (1 rok) (±) (2 PB EXTB kpa abs. mbar abs. P10mD EXT10mD kpa diff mbar diff P100m EXT100m kpa mbar P400mC EXT400mC kpa mbar P1C EXT1C kpa bar P2C EXT2C kpa bar P6C EXT6C kpa bar P20C EXT20C kpa bar P60 EXT60 kpa bar P100 EXT100 MPa bar P160 EXT160 MPa bar - EXT250 MPa bar - EXT600 MPa bar - EXT1000 MPa bar 70 až až ± 1 ± 10 0 až 10 0 až 100 ± 40 ± 400 ± 100 ± až až až až až až 20 0 až až 60 0 až 10 0 až až 16 0 až až 25 0 až až 60 0 až až až ,01 0,1 0, ,001 0, ,001 0,001 0,01 0,001 0, ,001 0, ,01 0, ,01 0, ,1 0,001 0, ,001 0, ,001 0,001 0,01 0,001 0,01 0,001 0,01 0,03 kpa 0,3 mbar 0,05 kpa 0,5 mbar 0,05 % rozpětí 0,05 % rozpětí + 0,1 % odečtu 0,015 % FS + 0,012 5 % odečtu 0,025 % FS + 0,025 % odečtu 0,01 % FS + 0,012 5 % odečtu 0,02 % FS + 0,025 % odečtu 0,007 % FS + 0,012 5 % odečtu 0,015 % FS + 0,025 % odečtu 0,005 % FS + 0,01 % odečtu 0,01 % FS + 0,025 % odečtu 0,005 % FS + 0,01 % odečtu 0,01 % FS + 0,025 % odečtu 0,005 % FS + 0,01 % odečtu 0,01 % FS + 0,025 % odečtu 0,005 % FS + 0,012 5 % odečtu 0,01 % FS + 0,025 % odečtu 0,005 % FS + 0,012 5 % odečtu 0,01 % FS + 0,025 % odečtu 0,005 % FS + 0,012 5 % odečtu 0,01 % FS + 0,025 % odečtu 0,007 % FS + 0,012 5 % odečtu 0,015 % FS + 0,025 % odečtu 0,007 % FS + 0,01 % odečtu 0,015 % FS + 0,025 % odečtu 0,007 % FS + 0,01 % odečtu 0,015 % FS + 0,025 % odečtu 1) Přesnost zahrnuje hysterezi, linearitu a opakovatelnost (k=2). 2) Nejistota zahrnuje nejistotu použitého etalonu, hysterezi, linearitu, opakovatelnost a typickou dlouhodobou stabilitu pro uvedený časový úsek (k=2). 3) Každý vnitřní a vnější modul může mít v případě instalace barometrického modulu (PB nebo EXTB) i absolutní rozsah měření tlaku. Zkratka FS znamená plný rozsah (např. 200 kpa u P2C). Rozpětí u P10mD/EXT10mD je 2 kpa. Maximální počet vnitřních tlakových modulů rozšířené skříňky: tři přetlakové/diferenční moduly a jedna barometrická reference (PB). U ploché skříňky je místo jen pro vnitřní barometrickou referenci. Obě skříňky mají připojení pro vnější tlakové moduly. Vnější tlakové moduly jsou kompatibilní také s kalibrátory Beamex MC2, MC4 a MC5. Standardně podporované jednotky tlaku: Pa, kpa, hpa, MPa, mbar, bar, gf/cm 2, kgf/cm 2, kgf/m 2, kp/cm 2, lbf/ft 2, psi, at, torr, atm, ozf/in 2, iwc, inh 2 O, fth 2 O, mmh 2 O, cmh 2 O, mh 2 O, mmhg, cmhg, mhg, inhg, mmhg(0 C), inhg(0 C), mmh 2 O(60 F), mmh 2 O(68 F), mmh 2 O(4 C), cmh 2 O(60 F), cmh 2 O(68 F), cmh 2 O(4 C), inh 2 O(60 F), inh 2 O(68 F), inh 2 O(4 C), fth 2 O(60 F), fth 2 O(68 F), fth 2 O(4 C). Je možné vytvořit velký počet uživatelských jednotek tlaku. Teplotní koeficient: <±0,001 % odečtu/ C mimo C. P10mD / EXT10mD: < ±0,002 % rozpětí/ C mimo C Maximální tlaková přetížitelnost: Dvojnásobek jmenovitého rozsahu. Mimo následující moduly: PB/EXTB: 1200 mbar abs. (120 kpa abs.). P10mD/EXT10mD: 200 mbar (20 kpa). EXT600: 900 bar (90 MPa). EXT1000: bar (100 MPa). Tlakové médium: Moduly P/EXT10mD až P/EXT6C: Suchý, čistý vzduch nebo jiný čistý, netoxický, korozi nezpůsobující plyn. Moduly P/EXT20C až P/EXT1000: Čistý, netoxický, korozi nezpůsobující plyn nebo kapalina. Smáčené části: Nerezová ocel AISI316, Hastelloy, nitrilová guma Tlakové přípojky modulů: PB/EXTB: M5 (10/32 ) vnitřní závit. P10mD/EXT10mD: 2 x M5 (10/32 ) vnitřní závit s nástrčnými konektory na hadičku. P100m/EXT100m až P20C/EXT20C: G1/8 (ISO228/1) vnitřní s redukcí 1/8 BSP s vnitřním kónusem 60 pro připojení hadiček Beamex. P60, P100, P160: G1/8 (ISO228/1) vnitřní. EXT60 až EXT1000: G ¼ (ISO228/1) vnější. 18

19 Měření & simulace termoelektrických snímačů teploty (TC) Měření & simulace, část TC1 / měření, část TC2 Typ Rozsah ( C) Rozsah ( C) Přesnost (1 Nejistota (1 rok) (±) (2 B ( R ( S ( E ( J ( K ( N ( T ( U ( L ( C ( G ( D ( (8 1,5 C 0,6 C 0,4 C 0,8 C 0,6 C 0,35 C 0,3 C 0,7 C 0,6 C 0,4 C 0,35 C (8 0,05 C + 0,04 % odečtu 0,05 C + 0,003 % odečtu (8 0,06 C + 0,05 % odečtu 0,06 C + 0,003 % odečtu (8 0,08 C + 0,07 % odečtu 0,08 C + 0,004 % odečtu 0,012 % odečtu (8 0,15 % odečtu 0,11 C + 0,04 % odečtu 0,11 C 0,06 C + 0,006 % odečtu (8 0,07 C + 0,07 % odečtu 0,07 C 0,07 C + 0,05 % odečtu 0,07 C 0,06 C + 0,025 % odečtu 0,06 C + 0,002 % odečtu 0,22 C 0,018 % odečtu (8 0,9 C 0,4 C 0,2 C 0,014 % odečtu 0,3 C 0,2 C 0,016 % odečtu 0,45 C (4 2,0 C 0,8 C 0,5 C 1,0 C 0,7 C 0,45 C 0,4 C 0,9 C 0,7 C 0,55 C 0,45 C (4 0,07 C + 0,06 % odečtu 0,07 C + 0,005 % odečtu (4 0,08 C + 0,06 % odečtu 0,08 C + 0,006 % odečtu (4 0,1 C + 0,1 % odečtu 0,1 C + 0,007 % odečtu 0,017 % odečtu (4 0,2 % odečtu 0,15 C + 0,05 % odečtu 0,15 C 0,07 C + 0,01 % odečtu (4 0,1 C + 0,1 % odečtu 0,1 C 0,1 C + 0,07 % odečtu 0,1 C 0,08 C + 0,04 % odečtu 0,08 C + 0,005 % odečtu 0,3 C 0,027 % odečtu (4 1,0 C 0,5 C 0,3 C 0,02 % odečtu 0,4 C 0,3 C 0,024 % odečtu 0,65 C Rozlišení 0,01 C. V případě použití vnitřní kompenzace referenčního spoje platí odlišné technické údaje, viz níže. Další typy termoelektrických snímačů teploty jsou k dispozici jako volitelné příslušenství. 1) Přesnost zahrnuje hysterezi, linearitu a opakovatelnost (k=2). 2) Nejistota zahrnuje nejistotu použitého etalonu, hysterezi, linearitu, opakovatelnost a typickou dlouhodobou stabilitu pro uvedený časový úsek (k=2). 3) IEC 584, NIST MN 175, BS 4937, ANSI MC96.1 4) ±0,007 % termonapětí + 4 µv 5) DIN ) ASTM E ) ASTM E e1 8) ±0,004 % termonapětí + 3 µv Měřicí vstupní impedance Maximální výstupní proud (simulace) Vliv zatížení (simulace) Podporované jednotky Konektor > 10 MΩ 5 ma < 5 μv/ma C, F, Kelvin, Ré, Ra TC1: universální TC konektor, TC2: mini-konektor TC 19

20 Měření & simulace odporových snímačů teploty (RTD) Měření, části R1 & R2 Typ snímače Rozsah ( C) Rozsah ( C) Přesnost (1 Nejistota (1 rok) (±) (2 Pt50(385) Pt100(375) Pt100(385) Pt100(389) Pt100(391) Pt100(3926) Pt100(3923) Pt200(385) Pt400(385) Pt500(385) Pt1000(385) Ni100(618) Ni120(672) ,025 C 0,009 % odečtu 0,011 C 0,011 C + 0,009 % odečtu 0,011 C 0,011 C + 0,009 % odečtu 0,007 C 0,016 C 0,016 C + 0,009 % odečtu 0,03 C + 0,011 % odečtu 0,007 C 0,015 C 0,026 C + 0,01 % odečtu 0,008 C 0,013 C 0,025 C 0,025 C + 0,01 % odečtu 0,007 C 0,018 C 0,022 C 0,022 C + 0,01 % odečtu 0,009 C 0,009 C + 0,005 % odečtu 0,009 C 0,009 C + 0,005 % odečtu Cu10(427) ,012 C 0,16 C 0,03 C 0,012 % odečtu 0,015 C 0, ,012 % odečtu 0,015 C 0,015 C + 0,012 % odečtu 0,01 C 0,02 C 0,02 C + 0,012 % odečtu 0,045 C + 0,02 % odečtu 0,01 C 0,02 C 0,045 C + 0,019 % odečtu 0,01 C 0,02 C 0,045 C 0,045 C + 0,019 % odečtu 0,008 C 0,03 C 0,04 C 0,04 C + 0,019 % odečtu 0,012 C 0,012 C + 0,006 % odečtu 0,012 C 0,012 C + 0,006 % odečtu Simulace, část R1 Typ snímače Rozsah ( C) Rozsah ( C) Přesnost (1 Nejistota (1 rok) (±) (2 Pt50(385) Pt100(375) Pt100(385) Pt100(389) Pt100(391) Pt100(3926) Pt100(3923) Pt200(385) Pt400(385) Pt500(385) Pt1000(385) Ni100(618) Ni120(672) ,055 C 0,035 C + 0,008 % odečtu 0,025 C 0,025 C + 0,007 % odečtu 0,025 C 0,025 C + 0,007 % odečtu 0,012 C 0,02 C 0,02 C + 0,006 % odečtu 0,03 C + 0,011 % odečtu 0,01 C 0,015 C 0,027 C + 0,01 % odečtu 0,008 C 0,012 C 0,026 C 0,026 C + 0,01 % odečtu 0,006 C 0,017 C 0,023 C 0,023 C + 0,01 % odečtu 0,021 C 0,019 C 0,021 C 0,019 C Cu10(427) ,26 C 0,52 C 0,11 C 0,11 C + 0,015 % odečtu 0,05 C 0,05 C + 0,014 % odečtu 0,05 C 0,05 C + 0,014 % odečtu 0,025 C 0,035 C 0,04 C + 0,011 % odečtu 0,06 C + 0,02 % odečtu 0,015 C 0,03 C 0,05 C + 0,019 % odečtu 0,015 C 0,025 C 0,05 C 0,05 C + 0,019 % odečtu 0,011 C 0,03 C 0,043 C 0,043 C + 0,019 % odečtu 0,042 C 0,037 C + 0,001 % odečtu 0,042 C 0,037 C + 0,001 % odečtu Pomocí rovnic CvD a ITS-90 nebo koeficientu je možno vytvořit neomezený počet upravených teplotních snímačů RTD. Část R2 měří odpor pouze čtyřvodičově. Ke konektoru R2 lze připojit volitelný referenční snímač teploty a použít kalibrátor jako velmi přesný digitální teploměr. Další odporové snímače teploty jsou k dispozici jako volitelné příslušenství. 20

21 Měřicí proud RTD 4-vodičové zapojení 3-vodičové zapojení Maximální budící proud Minimální budící proud Doba stabilizace simulace s pulsními budícími proudy Podporované jednotky Pulsní, obousměrný 1 ma ( Ω), 0,2 ma (>500 Ω). Technické údaje jsou platné Přidejte 10 mω 5 ma ( Ω). Ibud * Rsim < 3,25 V ( Ω). > 0,2 ma ( Ω). >0,1 ma ( Ω). < 1 ms C, F, Kelvin, Ré, Ra Vnitřní kompenzace referenčního spoje termoelektrického snímače teploty, části TC1 & TC2 Rozsah ( C) Přesnost (1 Nejistota (1 rok) (±) ( C ±0,10 C ±0,15 C Technické údaje jsou platné v teplotním rozsahu C. Teplotní koeficient mimo C: ±0,005 C / C. Technické údaje jsou platné za předpokladu, že kalibrátor je teplotně stabilizován a je zapnutý nejméně 90 minut. Je-li měření nebo simulace prováděno dříve, přidejte prosím nejistotu 0,15 C. Výpočet celkové nejistoty měření nebo simulace termoelektrického snímače teploty s použitou vnitřní kompenzací referenčního spoje: součet nejistoty odpovídajícího termoelektrického snímače teploty a nejistoty vnitřní kompenzace referenčního spoje metodou sčítání čtverců pod odmocninou. Měření napětí Část IN (-1 60 V) Rozsah Rozlišení Přesnost (1 Nejistota (1 rok) (±) (2-1, V 0,001 mv 3 µv + 0,003 % odečtu 5 µv + 0,006 % odečtu ,6 V 0,01 mv 0,125 mv + 0,003 % odečtu 0,25 mv + 0,006 % odečtu Vstupní impedance > 2 MΩ Podporované jednotky V, mv, µv Části TC1 & TC2 (-1 1 V) Rozsah Rozlišení Přesnost (1 Nejistota (1 rok) (±) (2-1, ,01 V 0,001 mv 3 µv + 0,003 % odečtu 4 µv + 0,006 % odečtu Vstupní impedance > 10 MΩ Podporované jednotky V, mv, µv Konektor TC1: universální TC konektor, TC2: mini-konektor TC 1) Přesnost zahrnuje hysterezi, linearitu a opakovatelnost (k=2). 2) Nejistota zahrnuje nejistotu použitého etalonu, hysterezi, linearitu, opakovatelnost a typickou dlouhodobou stabilitu pro uvedený časový úsek (k=2). 21

22 Generování napětí Část OUT ( V) Rozsah Rozlišení Přesnost (1 Nejistota (1 rok) (±) ( V 0, V 0,05 mv + 0,004 % odečtu 0,1 mv + 0,007 % odečtu V 0,0001 V 0,05 mv + 0,004 % odečtu 0,1 mv + 0,007 % odečtu Maximální zatěžovací proud 10 ma Zkratovací proud >100 ma Vliv zatížení < 50 µv/ma Podporované jednotky V, mv, µv Část TC1 ( V) Rozsah Rozlišení Přesnost (1 Nejistota (1 rok) (±) (2-1 1 V 0,001 mv 3 µv + 0,004 % odečtu 4 µv + 0,007 % odečtu Maximální zatěžovací proud 5 ma Vliv zatížení < 5 µv/ma Podporované jednotky V, mv, µv Měření proudu Část IN ( ma) Rozlišení Přesnost (1 Nejistota (1 rok) (±) (2 Rozsah ma 0,0001 ma 0,75 µa + 0,007 5 % odečtu 1 µa + 0,01 % odečtu ±( ma) 0,001 ma 0,75 µa + 0,007 5 % odečtu 1 µa + 0,01 % odečtu Vstupní impedance < 10 Ω Podporované jednotky ma, µa Napájení smyčky Vnitřní 24 V ±10 % (max. 55 ma), nebo vnější max. 60 V ss.. Generování proudu Část OUT ( ma) Rozsah Rozlišení Přesnost (1 Nejistota (1 rok) (±) ( ma 0,000 1 ma 0,75 µa + 0,007 5 % odečtu 1 µa + 0,01 % odečtu ma 0,001 ma 1,5 µa + 0,0075 % odečtu 2 µa + 0,01 % odečtu Vnitřní napájení smyčky 24 V ±5 %. Max. 55 ma. Max. zatěžovací impedance s vnitřním napájením 24 V / (generovaný proud) ma, ma Max. vnější napájení smyčky 60 V ss. Podporované jednotky ma, µa 1) Přesnost zahrnuje hysterezi, linearitu a opakovatelnost (k=2). 2) Nejistota zahrnuje nejistotu použitého etalonu, hysterezi, linearitu, opakovatelnost a typickou dlouhodobou stabilitu pro uvedený časový úsek (k=2). 22

23 Měření frekvence Část IN (0, Hz) Rozsah Rozlišení Přesnost (1 Nejistota (1 rok) (±) (2 0, ,5 Hz 0, Hz 0, Hz + 0,001 % odečtu 0, Hz + 0,002 % odečtu 0,5 5 Hz 0, Hz 0, Hz + 0,001 % odečtu 0, Hz + 0,002 % odečtu 5 50 Hz 0,000 1 Hz 0,000 2 Hz + 0,001 % odečtu 0,000 2 Hz + 0,002 % odečtu Hz 0,001 Hz 0,002 Hz + 0,001 % odečtu 0,002 Hz + 0,002 % odečtu Hz 0,01 Hz 0,02 Hz + 0,001 % odečtu 0,02 Hz + 0,002 % odečtu Hz 0,1 Hz 0,2 Hz + 0,001 % odečtu 0,2 Hz + 0,002 % odečtu Vstupní impedance Podporované jednotky Spouštěcí úroveň Minimální amplituda signálu > 1 MΩ Hz, khz, cph, cpm, 1/Hz(s), 1/kHz(ms), 1/MHz(µs) Elektromechanický / elektronický kontakt, V 1,0 Vpp (<10kHz), 1,2 Vpp (10 50 khz) Generování frekvence Část OUT (0, Hz) Rozsah Rozlišení Přesnost (1 Nejistota (1 rok) (±) (2 0, ,5 Hz 0, Hz 0, Hz + 0,001 % odečtu 0, Hz + 0,002 % odečtu 0,5 5 Hz 0, Hz 0, Hz + 0,001 % odečtu 0, Hz + 0,002 % odečtu 5 50 Hz 0,000 1 Hz 0,000 2 Hz + 0,001 % odečtu 0,000 2 Hz + 0,002 % odečtu Hz 0,001 Hz 0,002 Hz + 0,001 % odečtu 0,002 Hz + 0,002 % odečtu Hz 0,01 Hz 0,02 Hz + 0,001 % odečtu 0,02 Hz + 0,002 % odečtu Hz 0,1 Hz 0,2 Hz + 0,001 % odečtu 0,2 Hz + 0,002 % odečtu Maximální zatěžovací proud 10 ma Tvary vln Kladné čtvercové, symetrické čtvercové Výstupní amplituda kladné čtvercové vlny Vpp Výstupní amplituda symetrické čtvercové vlny Vpp Střída frekvence % Přesnost amplitudy < 5 % amplitudy Podporované jednotky Hz, khz, cph, cpm, 1/Hz(s), 1/kHz(ms), 1/MHz(µs) Čítání pulsů Část IN ( pulsů) Vstupní impedance Spouštěcí úroveň Minimální amplituda signálu Max. frekvence Spouštěcí hrana > 1 MΩ Elektromechanický / elektronický kontakt, V 1 Vpp (< 10 khz), 1,2 Vpp ( khz). 50 khz Náběžná, sestupná 1) Přesnost zahrnuje hysterezi, linearitu a opakovatelnost (k=2). 2) Nejistota zahrnuje nejistotu použitého etalonu, hysterezi, linearitu, opakovatelnost a typickou dlouhodobou stabilitu pro uvedený časový úsek (k=2). 23

24 Generování pulsů Část OUT ( pulsů) Rozlišení 1 puls Maximální zatěžovací proud 10 ma Výstupní amplituda kladného pulsu 0 24 Vpp Výstupní amplituda symetrického pulsu 0 6 Vpp Frekvenční rozsah 0, Hz Střída frekvence 1 99 % Měření odporu Části R1 & R2 ( Ω) Rozsah Rozlišení Přesnost (1 Nejistota (1 rok) (±) ( Ω 0,001 Ω 4,5 mω 6 mω Ω 0,001 Ω 0,004 5 % odečtu 0,006 % odečtu Ω 0,001 Ω 0,005 % odečtu 0,007 % odečtu Ω 0,001 Ω 0,006 % odečtu 0,008 % odečtu Ω 0,001 Ω 0,007 % odečtu 0,009 % odečtu Ω 0,01 Ω 9 mω + 0,008 % odečtu 12 mω + 0,015 % odečtu Měřicí proud Podporované jednotky 4-vodičové zapojení 3-vodičové zapojení Část R2 měří odpor pouze čtyřvodičově. Pulsní, obousměrný 1 ma ( Ω), 0,2 ma (>500 Ω). Ω, kω Technické údaje jsou platné Přidejte 10 mω Simulace odporu Část R1 ( Ω) Rozsah Rozlišení Přesnost (1 Nejistota (1 rok) (±) ( Ω 0,001 Ω 10 mω 20 mω Ω 0,001 Ω 5 mω + 0,005 % odečtu 10 mω + 0,01 % odečtu Ω 0,01 Ω 10 mω + 0,008 % odečtu 20 mω + 0,015 % odečtu Maximální budící proud Minimální budící proud Doba stabilizace simulace s pulsními budícími proudy Podporované jednotky 5 ma ( Ω). I bud * R sim < 3,25 V ( Ω). > 0,2 ma ( Ω). >0,1 ma ( Ω). < 1ms Ω, kω 1) Přesnost zahrnuje hysterezi, linearitu a opakovatelnost (k=2). 2) Nejistota zahrnuje nejistotu použitého etalonu, hysterezi, linearitu, opakovatelnost a typickou dlouhodobou stabilitu pro uvedený časový úsek (k=2). 24

25 Modularita, volitelné vybavení a příslušenství Modularita, volitelné vybavení Všechny elektrické / teplotní funkce jsou součástí standardní dodávky Výběr ze dvou skříněk: - plochá (až na barometr bez možnosti instalace vnitřních tlakových modulů) - rozšířená (možnost instalace vnitřních tlakových modulů) Volitelné vnitřní tlakové moduly (až čtyři vnitřní tlakové moduly, tři standardní a jeden barometrický) Volitelné režimy uživatelského rozhraní: - Dokumentační kalibrátor - Záznamník dat (datalogger) - Komunikátor HART - Komunikátor FOUNDATION Fieldbus - Komunikátor Profibus PA Komunikace s regulátory tlaku / teploty Standardní příslušenství Kalibrační list vydaný akreditovanou laboratoří výrobce Návod k použití v angličtině a češtině Kabel pro připojení k počítači (USB) Nabíječka / eliminátor baterií Sada vnitřních LiPO baterií Měřicí vodiče a svorky Tlakové přípojky a hadičky s T spojkou, je-li MC6 vybaven vnitřními nízkotlakými moduly CD-ROM s návodem k použití, programovými nástroji a informací o výrobcích Volitelné příslušenství Brašna Brašna pro příslušenství Robustní kufr Náhradní baterie Redukční kabely pro druhý kanál RTD Kabely pro regulátory tlaku a teploty Ruční zdroje tlaku 25

26 Související výrobky a služby Přenosné kalibrátory Přenosné kalibrátory řady MC firmy Beamex pro kalibraci v provozu jsou známé svou přesností, univerzálností a vysokou kvalitou. Kalibrační pracoviště MC6 WORKSTATION Kalibrační pracoviště obsahující kalibrátor MC6 WORKSTATION mohou být ideálním řešením, pokud se většina údržby a kalibrací provádí na dílně. Kalibrační pracoviště od firmy Beamex je modulární zkušební a kalibrační systém určený do dílen a laboratoří. Snímače teploty Robustní přesné snímače teploty s LEMO konektorem pro připojení k části R2. Je možné je dodat spárované s kalibrátorem, včetně kalibrace v AKL nebo ČMI. Teplotní pícky Firma Beamex nabízí dvě různé řady teplotních pícek: provozní teplotní pícky Beamex řady FB a metrologické teplotní pícky Beamex řady MB. Pícky řady FB jsou lehké, vysoce přesné teplotní pícky určené pro použití v průmyslovém provozu. Přenosná teplotní suchá pícka řady MB je určena také pro průmyslové aplikace, ale poskytuje přesnost na úrovni teplotních kapalinových lázní. Kalibrátor MC6 může teplotní pícky řídit a tím lze kalibraci plně automatizovat. Kalibrační programy Program pro správu kalibrací Beamex CMX Pomocí programu pro správu kalibrací Beamex CMX Professional můžete efektivně a bezpečně plánovat, řídit, dokumentovat a nakonec optimalizovat kalibrační činnosti. Škálovatelná technologie a konfigurovatelnost programu CMX umožňují snadnou integraci s jinými systémy pro vytvoření jednotného kalibračního systému, který splňuje všechny vaše požadavky. Program CMX také napomáhá plnění požadavků dokumentů, jako jsou ISO 17025, cgmp nebo 21 CFR Part 11. S programem CMX budete mít všechny vaše výsledky kalibrací ve snadno dohledatelné a kontrolovatelné formě, ať již vytisknuté na papíře nebo uložené v elektronickém formátu v databázi. Profesionální služby Rekalibrace a servis Pravidelné využívání služeb akreditované kalibrační laboratoře firmy Beamex poskytuje mnoho výhod. To zajišťuje, že kalibrační zařízení zůstává ve výborném stavu a v případě potřeby jste schopni aktuálně dokladovat přesnost kalibrátoru. Kalibrační laboratoř firmy Beamex nabízí kalibrační služby pro veličiny tlak, teplota, stejnosměrný proud, stejnosměrné napětí, odpor a frekvenci. Pro kalibrátory Beamex je k dispozici smlouva o údržbě a kalibraci Beamex Care Plan. Školení a instalace Firma Beamex nabízí celosvětově výpomoc při instalaci a školení obsluhy, což vám umožňuje okamžitě začít používat váš nový kalibrační systém. Získáte také informace o možnostech využití kalibračních zařízení firmy Beamex, jak je používat a jaký může mít vaše firma z nich prospěch. Příslušenství Kalibrační zdroje tlaku a podtlaku řady PG Ruční zdroje tlaku a podtlaku řady PG se díky své malé hmotnosti hodí pro použití v provozních podmínkách a jsou ideálním zdrojem tlaku/vakua při provozní kalibraci. Vnější tlakové moduly Vnější tlakové moduly poskytují nové možnosti konfigurace a zvyšují flexibilitu, je totiž možné kalibrovat více rozsahů pomocí jednoho kalibrátoru. 26

27 PŘENOSNÉ KALIBRÁTORY STOLNÍ KALIBRÁTORY PROFESIONÁLNÍ SLUŽBY KALIBRAČNÍ PROGRAMY 27

28 Zastoupení firmy Beamex v ČR: D-Ex Instruments, s.r.o. Optátova Brno Tel.: Fax: beamex@dex.cz Zastoupení firmy Beamex v SR: D-Ex Instruments, s.r.o. Pražská Bratislava Tel.: +421 (0)2/ Fax: +421 (0)2/ beamex@dex.sk Beamex Oy Ab D-Ex Instruments 03/
