Uspořádání N 1/BN/BL 2/BU

Transkript

1 Plovákový spínač Vlastnosti Uspořádání Spínací prvek: Plovákový spínač s mezním kontaktem, bezrtu ový Elektrická připojení v provedení NAMUR pro použití v nebezpečných podmínkách Detekce mezních stavů hladiny kapalin Válcové provedení: malý průměr, případná montáž otvorem se závitem G1 Kulové provedení: vysoký vztlak Funkce 135 Ø29.2 Válcové provedení LFL1-CK-N Mezní kontakt (normálně otevřený kontakt) je zabudován do plovákového spínače PP a v případě vychýlení z horizontální polohy se aktivuje. Spínací kulička v plovákovém spínači se pohybuje kolem své osy a indukčně aktivuje sepnutí mezního kontaktu. Spínací výstup mezního kontaktu je spínací signál v souladu s normou EN (NAMUR). Koule Ø86 Kulové provedení LFL1-BK-N Připojení Hnědý nebo černý kabel = L + modrý kabel = L- N 1/BN/BL 2/BU L+ L- 1

2 Napájení Konstrukční napětí U n 8,2 V ± 2 V Spotřeba proudu Ochrana proti přepólování Soulad se směrnicemi Elektromagnetická slučitelnost < 1,0 ma deaktivovaný (na dně), > 2,2 ma aktivovaný (na hladině) ano Směrnice 2014/30/EC EN :2007+A1:2012 Soulad Třída ochrany IEC 60529:2001 Oblasti použití Popis indukční bezdotykový spínač se spínací kuličkou Funkce a konstrukce systému Konstrukce jednotky Měřicí systém se skládá z plovákového spínače a izolační zábrany transformátoru, např. KFD2-SR2-Ex1.W. Oblast použití Instalační podmínky Pokyny k instalaci rozsah aplikací a minimální vzdálenost mezi držákem a spínačem: - verze PVC: 50 mm (2"), hodí se do vody - verze PUR: 100 mm (4"), hodí se pro paliva, topné oleje, olejnaté kapaliny - verze CSM/CM: 100 mm (4"), hodí se pro mnohé kyseliny a louhy Provozní podmínky Provozní tlak (statický tlak) montáż: - plovákový spínač je montován ze strany kabelovou průchodkou G1A do nádrże nebo - pomocí protizávażí nebo tyče (např. jednotka plovákového spínače) shora. - osa kabelu by měla být vżdy vedena horizontálně. válcové provedení: 3 bary při 20 C (68 F) kulové provedení: 2 bary při 20 C (68 F) Hustota válcové provedení: 0,8 g/cm 3 kulové provedení: 0,6 g/cm 3 Okolní podmínky Teplota okolí Teplota při skladování Nadmořská výška Mechanické specifikace Třída ochrany Data pro použití v oblastech s nebezpečím výbuchu Osvědčení ES o zkoušce typového vzoru Skupina, kategorie, druh ochrany proti vznícení C ( F) C ( F) m nad mořem IP68 TÜV 99 ATEX 1407 II 2G Ex ia IIB T5 Soulad se směrnicemi Směrnice 2014/34/EC EN :2012+A11:2013, EN :2012 Mechanická konstrukce Materiál Spínací bod Všeobecné informace Doplňující informace plovákový spínač: PP (polypropylen) kabel: - verze z PVC: kabel z PVC, vysoce ohebný (2 x 0,75 mm 2 ) - verze z PUR: kabel z PUR, vysoce ohebný (2 x 0,50 mm 2 ) - verze z CSM/CM: kabel z CSM/CM (chlorovaný polyetylen, (2 x 0,75 mm 2 )) úhel sepnutí, měřený vůči horizontále: - horní spínací bod +15 ±5 - dolní spínací bod -15 ±5 Dodržujte příslušné podmínky uvedené v osvědčeních ES o zkouškách typových vzorů, prohlášeních o shodě, osvědčeních o shodě a provozních návodech. Tyto informace naleznete na stránkách 2

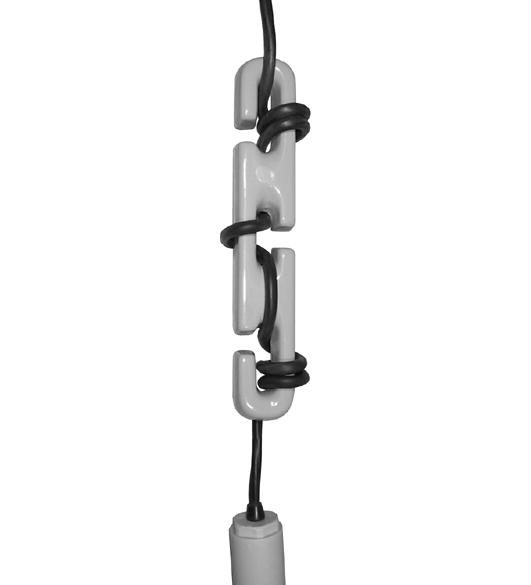

3 Použití Ovládání čerpadel a ventilů pomocí jednoho spínače nebo signálu výšky či limitu hladiny Instalace Plovákový spínač nainstalujte následujícím způsobem: Vložte plovákový spínač do nádrže skrz závitový otvor G1A. Našroubujte plovákový spínač do šroubovací průchodky G1A. Pokud je instalován shora, použijte pro upevnění protizávaží LFL-Z32 nebo LFL-Z33. Opora kabelu musí být vždy ve vodorovné poloze. Délka kabelu mezi upevněním a plovákem závisí na typu kabelu. Při použití protizávaží vytvořte další opatření pro odlehčení tahu (např. uzel na kabelu) za připojením ke šroubovací průchodce na vnější straně nádrže. 3
