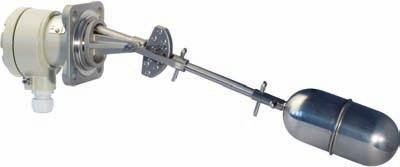

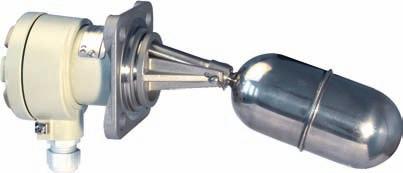

2 O U R P R O F E S S I O N NIVOMAG MAGNETICKÉ PLOVÁKOVÉ SPÍNAČE VLASTNSOTI APLIKACE Magnetická vazba mezi spínačem a plovákem Funkce bez napájení Montáž z boku, nebo na víko Podvodní verze Pevná, nebo nastv. hystereze Teplota až 5 C Modely do výbušného prostředí SIL Ochrana proti přeplnění Kontrola hladiny Doplňující ochrana proti selhání při použití jiných přístrojů Nádrže s vodou Nádrže s palivy Elektrárny OBECNÉ INFORMACE Magnetický plovákový spínač řady NIVOMAG MK- představuje univerzální limitní spínač v robustním provedení a s užitečnými vlastnostmi. Princip funkce je takový, že uvnitř plováku je zabudovaný magnet, který přepíná mikrospínač v těle přístroje v závislosti na pozici plováku. Výhodou tohoto spínače je funkce bez vnějšího zdroje napájení a možnost nasazení do vysokých tlaků až 5 bar. Další skvělou vlastností je široká nabídka provedení a příslušenství i pro velmi náročné aplikace, jako jsou plastové návleky pro ochranu plováku, různé typy ramen (L-profil, Z-profil), provedení pro montáž na víko, nebo z boku a samozřejmě certifikace Ex. Připojení přístroje může být BSP závit, DIN příruba, nebo speciální navařovací přůruba z uhlíkové, nebo nerezové oceli. Přístroj NIVOMAG nabízí jednoduché a spolehlivé limitní spínání pro téměř všechny kapaliny. VÝBĚR MODELU Pro snazší vytipování správné verze přístroje slouží tabulka níže. Při výběru je nutné brát zřetel na hustotu kapaliny, způsob uchycení a procesní připojení a dále pak uvážit, zda přístroj s pevnou, nebo nastavitelnou hysterézí. Minimální hustota média (kg/dm ) Délka ramene (mm), Plovák Ø (mm) - 5,7,8,85 6,7,8,8,7 Type Vlastnosti MK- MK- MK- Pevná hystereze Nastav. hystereze Přímé rameno L nebo Z rameno Montáž z boku Montáž na víko Podovodní verze Gumový ochranný rukáv Přírubové proc. připojení * Závitové přípojení Ex verze Testr * Vyžadováná speci. příruba DODATEČNÉ INFORMACE Tabulka teplot pro Ex verze Tabulka teplot: Třídy teplot Třída T6 T5 T T T Max. teplota média Okolní teplota +8 C +95 C + C + C +5 C C +6 C C +7 C C +8 C C +8 C C +8 C

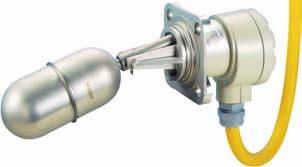

3 I S Y O U R L E V E L TECHNICKÁ DATA Obecná data MKA- MKU- Cylindrický plovák (mont. z boku, nebo na víko) MKG- MKA- MKV- MKS- MKZ- Kulový plovák (mont. na víko) MKA- Nominální tlak,5 MPa (5 bar) [MKU:,/,5 MPa ( bar/5 bar)],6 MPa (6 bar) Teplota média Teplota okolí Hustota média viz. tabulka teplot C +8 C, Ex verze: viz. tabulka teplot pro Ex verze min.,7,85 kg/dm, viz. tabulka Spínací hysteréze Pevná Nastavitelná Pevná Pevná Nastavitelná Délka vnoření Materiál smoč. částí Materiál krytí viz. tabulka délek ramen Nerez ocel (.57,.96,,), a pro MKG: guma, MKS: silikon Lakovaná hliníková slitina Switch action mikrospínač sepnutým rozepnutým kontaktem (NO and NC) * Spínač Standard Ex verze 5 V AC A; V DC,6 A 5 V AC,5 A; V DC, A Elektrické připojení Mx,5 průchodka, svorkovnice (MKU, MKV, MKZ integrovaný kabel, 5x,5 mm, Ø5 mm) ** Třída ochrany IP65 (MKU, MKV, MKZ IP68 podovnodní do m) Elektrická ochrana Třída I. Certifikát SIL Ex certifikát ATEX II G EEx dme IIC T T6 SIL Hmotnost * NO a NC kontakty by měly být připojeny na ekvipotenciální okruhy ** Délka kabelu by měla být uveden v objednávce,8,5 kg MODELY Modely s pevnou hysterezí spínání Uchycení z boku S gumovým návlekem

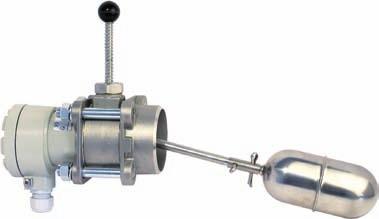

4 MODELY Modely s pevnou hysterezí Uchycení z boku Uchycení na víko Hystereze může být nastavena v rozmezí maximálních a miniálních hodnot rozsahu pomocí změny polohy plováku. Hystereze se nastavuje pomocí kroužků na tyči. Pomocí protizávaží lze dosáhnout kompenzace délky tyče. Typ: MK- Spínací body pro modely s nast. hysterezí, a montáží z boku Lk = délka ramene L = délka vnoření PŘÍSLUŠENSTVÍ Uchycení X = min. spínací body X = min. spínací bod Y = max. spínací bod Y = max. spínací bod Poznáka: hodnoty pro C Tolerance: ±5 mm Testr MMK testr lze nasadit mezi kryt přístroje a protipřírubu. Používá se pro kontrolu funkce přístroje. Protipříruba Protipříruba se umisťuje na požadovanou nádrž. Lk min. = mm Protipříruba Protipříruba pro testr

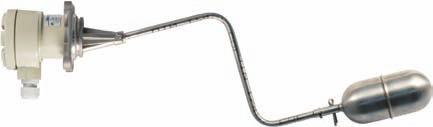

5 MODELY Modely s pevnou hysterezí spínání Zavitové proc. připojení Přírubové připojení Uchycení z boku s Z ramenem Uchycení na víko s L ramenem Lsh = horní spínací bod Lsl = spodní spínací bod * pouze jednu z hodnot lze specifikovat Podvodní verze Typ: MK- Spínací body pro verze s pevnou hysterezí a přímým ramenem Lk = délka ramene L = délka vnoření 5 Lmax = max. rozsah X = horní spínací bod X = spodní spínací bod Poznáka: hodnoty pro C Tolerance: ±5 mm

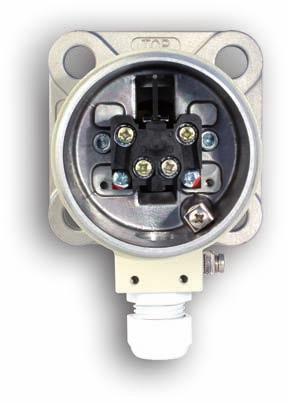

6 Společnost Nivelco Process Control Co. si rezervuje právo měnit technická data bez předchozího upozornění! Standardní verze Ex verze Ponorná verze Zapojení černý modrý zeleno-žlutý hnědý černý OBJ. KÓDY (NE VŠECHNY KOMBINACE JSOU MOŽNÉ) NIVOMAG magnetický plovákový spínač Standard A Standard + Gumový ochranný ruk. G Standard + Silikonový rukáv S U Ponorná verze * Proc. připojení 9 příruba PN 5 DN PN 5 / uhlík. ocel DN 5 PN 5 / uhlík. ocel DN 5 PN 5 / uhlík. ocel DN 8 PN 5 /.57 5 DN PN 5 /.57 6 DN 5 PN 5 /.57 7 DN 5 PN 5 /.57 8 Ponorná verze + Gumový rukáv, V Ponorná verze + Silikonový, Z Hystereze BSP B Pevná NPT N Nastavitelná Nastavitelná Kulový plovák MK-, MK- mm mm mm mm mm mm mm 5 mm 6 mm 7 DN 8 PN 5 / uhlík. ocel Délka ramene mm Z or L arm 9 mm 5 mm 6 mm 7 mm 8 Z or L arm Standard version Typ Ex version MK Standard version NIVOMAG Ex version mksc68b ZAPOJENÍ Obj. kód pro přístroje v Ex provedení byl měli končit Ex Není k dispozici Délka kabelu by měla být vyspecifikována v objednávce Spínací body by měli být vyspecifikovány v objednávce PŘÍSLUŠ. Protizávaží NIVOMAG Testr MFF Materiál NIVOMAG MMK Proc. připojení Materiál Uhlíková ocel 9 PN 5 Uhlíková ocel DIN.9 nerez ocel 9 PN 5 pro testr DIN.9 nerez ocel NIVELCO PROCESS CONTROL CO. H - B U D A P E S T, D U G O N I C S U.. T E L. : ( 6 - ) u FA X : ( 6 - ) sales@nivelco.com MICROWELL spol. s r.o. SNP 8/, 97 ŠAĽA TEL.: (+-) FAX: (+-) microwell@microwell.com
