DOTYKOVÁ PROJEKČNÁ FÓLIA Návod na inštaláciu

Transkript

1

2 Od začiatku do konca to trvá iba 15 minút. Požadované vybavenie: - Dotyková projekčná fólia - Škrabka / nôž na okná - Plastová stierka s pružnou hranou - Rozprašovacia fľaša / voda / čistiaci prostriedok - Nitrilové jednorazové rukavice - Utierky na čistenie - Tekuté leštidlo na sklo - Izopropylalkohol / jemné tkaninové utierky - Kovové pravítko / označovacia páska - Stierka na čistenie okien - Disk so softvérom - USB kábel - Uzemňovací kábel (voliteľné) - Nálepka na sklo s označením dotykovej obrazovky (voliteľné) POZNÁMKA Odporúčame, aby ste si pred začatím inštalácie celé vybavenie/pomôcky riadne pripravili a aby ste interaktívnu dotykovú fóliu položili na čisté bezpečné miesto. Základné pravidlo Kľúčovým krokom je príprava. Dbajte na to, aby bolo sklo pred začatím inštalácie úplne čisté a bez prachu. Akékoľvek nečistoty/prach, ktoré ostanú na skle, spôsobia vznik bublín/kazov na fólii.

3 KROK 1 Na sklo nasprejujte tekuté leštidlo a pomocou stierky alebo noža na okná odstráňte z povrchu skla všetky nečistoty/škvrny. Tento úkon opakujte dovtedy, kým nenadobudnete istotu, že povrch je hladký. KROK 2 Na sklo nasprejujte tekuté leštidlo a pomocou jemnej tkaninovej utierky sklo očistite. Tento postup opakujte dovtedy, kým nenadobudnete istotu, že povrch je úplne čistý.

4 KROK 3 Okno výkladu odmerajte a stanovte polohu pre dotykovú projekčnú fóliu. Na uľahčenie stanovenia najlepšej pozície pre fóliu môžete podľa potreby umiestniť na sklo kus papiera a premietať na neho obraz. KROK 4 Keď už ste pre fóliu zvolili vyhovujúcu polohu, vymerajte ju zospodu a tiež z bokov okna výkladu smerom dovnútra. Nalepením maskovacej pásky na okno výkladu označte presnú polohu fólie.

5 KROK 5 Označenie na okne výkladu pomocou pásky vám pomôže zarovnať spodný okraj fólie do požadovanej polohy. KROK 6 Teraz môžete vykonať záverečné čistenie skla. Na odstránenie akýchkoľvek nežiadúcich zvyškov zo skla odporúčame použiť čistič IPA (izopropylalkohol) a tkaninovú utierku.

6 KROK 7 Pri manipulácii s dotykovou projekčnou fóliou majte nasadené nitrilové rukavice. Z lepiacej strany fólie postupne odlepujte ochrannú vrstvu, ktorá ju pokrýva a na povrch nanášajte rozprašovačom zmes vody/čistiaceho prostriedku (1-2 kvapky čistiaceho prípravku na 1 liter vody). KROK 8 Dbajte na to, aby bol povrch mokrý, čím sa vyhnete vzniku statického výboja, ktorý na lepiaci povrch priťahuje nečistoty/prach. Pamätajte na to, že USB ovládač musí byť chránený elastickým modrým obalom, po celý čas inštalácie.

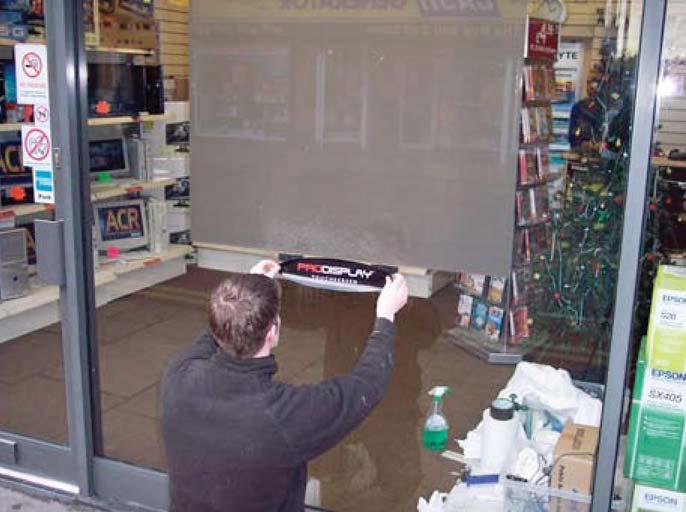

7 KROK 9 Na povrch skla naneste rozprašovačom zmes vody/čistiaceho prostriedku. KROK 10 Spodný okraj fólie zarovnajte podľa označovacej pásky a jemne ho pritlačte k mokrému povrchu skla. Lepiaci povrch zafixuje fóliu v stanovenej polohe.

8 KROK 11 Na premietací povrch (zadná strana dotykovej projekčnej fólie) naneste rozprašovačom zmes vody/čistiaceho prostriedku. KROK 12 Mäkkou hranou plastovej stierky rozptýľte a odstráňte vodu z priestoru medzi skleneným povrchom a fóliou. Použite primeraný tlak, aby došlo k odstráneniu všetkej vody a všetkých vzduchových bublín začnite v strede horného okraja a stierajte von smerom do strán.

9 KROK 13 Keď je horný okraj zalepený, horizontálnymi stermi po povrchu projekčnej plochy, začínajúc v strede a stierajúc smerom von k bočným stranám odstráňte z fólie všetku vodu. Stierajte v horizontálnych prekrývajúcich sa líniách a postupujte nadol k spodnému okraju. KROK 14 Po odstránení všetkej vody z priestoru medzi fóliou a povrchom skla môžete očistiť projekčnú stranu. Na premietaciu plochu (zadná strana dotykovej projekčnej fólie) znovu naneste rozprašovačom zmes vody/čistiaceho prostriedku a potom vodu jemne odstráňte pomocou mäkkej gumovej stierky na okná.

10 KROK 15 Skontrolujte, či sa na povrchu fólie nevyskytujú žiadne bubliny. Podľa potreby použite stierku s mäkkou hranou a vytlačte ňou von všetky prípadné malé vzduchové bubliny alebo nedoliehajúce okraje. Pravdepodobne bude potrebné zaistiť spodný okraj lepiacou páskou, kým fólia úplne nevyschne. Sklo okolo premietacia plochy opatrne osušte jemnou utierkou a dbajte pri tom na to, aby ste neporušili okraje fólie. Odstráňte a zahoďte elastický modrý obal z USB ovládača. Po dobu nasledujúcich hodín nechajte fóliu schnúť. KROK 16 Pomocou izopropylalkoholového čističa a jemnej tkaniny očistite okno výkladu z vonkajšej strany v mieste, kde sa nachádza USB ovládač.

11 KROK 17 Z vonkajšej strany nalepte na sklo nálepku s označením dotykovej zobrazovacej plochy tak, aby nálepka zakrývala USB ovládač nachádzajúci sa v spodnej časti dotykovej projekčnej plochy (voliteľné). KROK 18 Po úplnom vyschnutí fólie (po hodinách) môžete do USB ovládača zapojiť USB kábel. Ak USB kábel zapojíte v čase, keď je ešte ovládač vlhký, mohlo by tým dôjsť k poškodeniu dotykovej projekčnej fólie.

12 KROK 19 Teraz môžete do vášho PC nahrať softvér ovládača. Viac informácií o procese inštalácie nájdete v Používateľskej príručke umiestnenej na disku so softvérom, alebo v Používateľskej príručke pribalenej k produktu. Citlivosť dotykovej plochy môžete nastaviť podľa hrúbky skla. KROK 20 Kalibráciu dotykovej projekčnej plochy vykonáte jednoducho, postupnými bodovými dotykmi v rohoch zobrazovacej plochy. Viac informácií o procese kalibrácie nájdete v Používateľskej príručke umiestnenej na disku so softvérom, alebo v Používateľskej príručke pribalenej k produktu.

13 KROK 21 Vaša dotyková projekčná plocha je teraz pripravená na používanie. Čistenie projekčného povrchu Na čistenie projekčnej plochy by ste mali používať buď tú istú zmes vody/čistiaceho prostriedku, ktorú ste použili pri aplikovaní fólie, alebo zmes vody/ipa (90 % vody + 10 % IPA). Rozprašovaním naneste čistiaci prostriedok na projekčnýí povrch a jemne ho z povrchu zotrite pomocou mäkkej gumovej stierky alebo jemnou textíliou, či jelenicou. Starostlivosť a manipulácia Pri manipulácii s fóliou majte vždy nasadené ochranné (nitrilové) rukavice. Pot a tuk z pokožky môžu fóliu poškvrniť. Fóliu neklaďte na nerovný alebo znečistený pracovný povrch. Malé častice nečistôt alebo prachu môžu povrch fólie poškodiť. Keď dotykovú projekčnú fóliu aplikujete na materiál z akrylického substrátu, pamätajte na to, že niektoré akrylické látky vytvárajú plyny, z ktorých môžu pod fóliou vzniknúť bubliny.
