1 Vychystávací vozíky Toyota Řada BT Optio

2 BT Optio kompletní řada vychystávacích vozíků společnosti Toyota Material Handling BT Optio L-série Vychystávací vozíky do nízkých úrovní Nízkoúrovňové vychystávací vozíky jsou ideální pro manipulaci s rychloobrátkovým zbožím. Rychlé a snadno ovladatelné s volitelným zdvihem plošiny, zdvihem nákladu a poloautomatickým provozem Nosnosti 1,0 až 2,5 tuny Vychystávací výška až 2,6 m 2 Strany 4-5

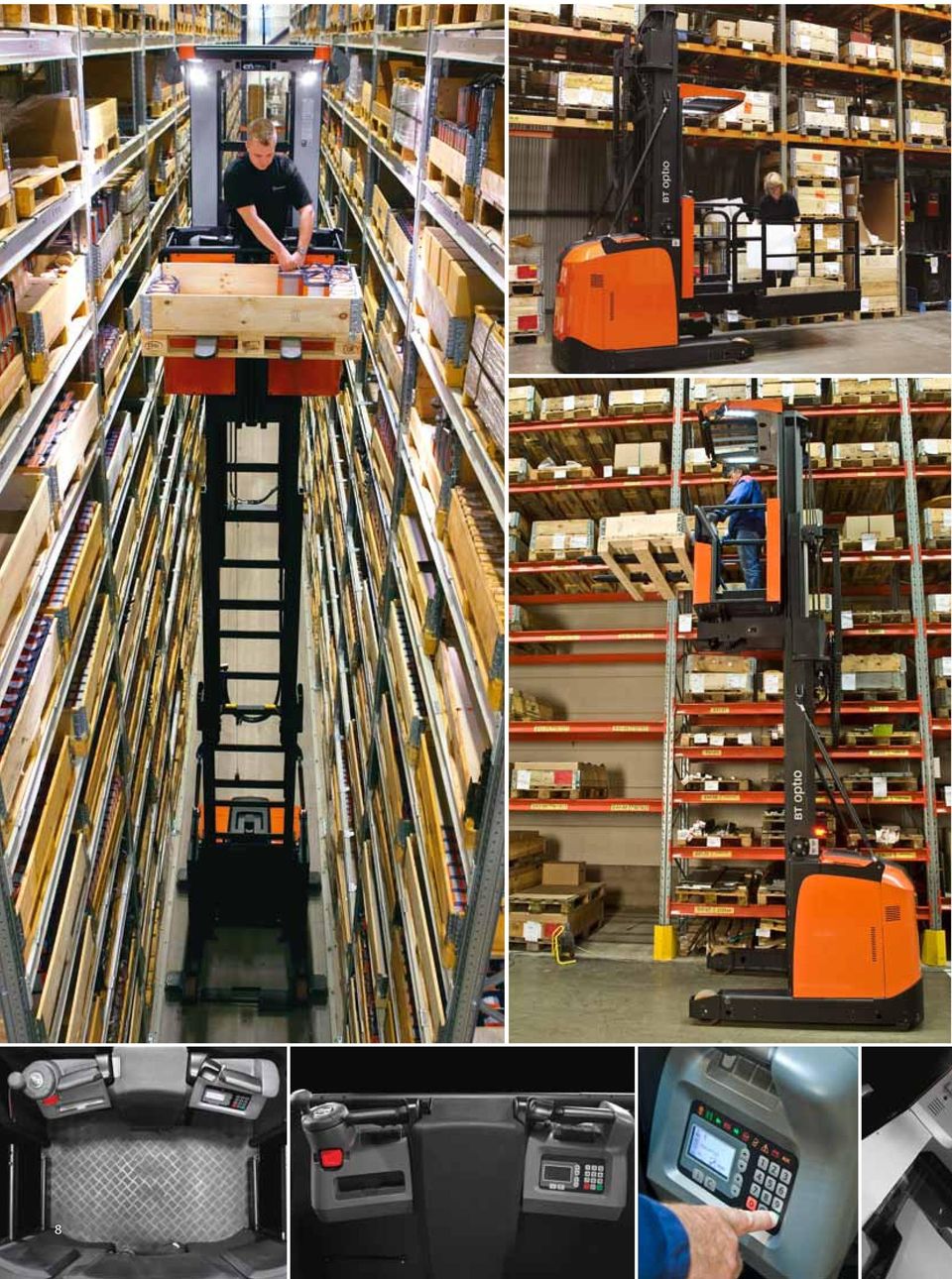

3 BT Optio M-série Vychystávací vozíky do středních úrovní BT Optio H-série Vychystávací vozíky do vysokých úrovní Kompaktní vozík pro práci ve stísněném vychystávacím prostoru. Modely s naváděním nebo volným pohybem Nosnost 1,0 tuny Vychystávací výška až 6,3 m Konstruovány pro vychystávání ve vyšších úrovních ve VNA uličkách, s indukčním nebo kolejnicovým naváděním, stejně jako s volným pohybem mimo uličky Nosnosti 1,0 až 1,2 tuny Vychystávací výška až 12 m Strany 6-7 Strany 8-9 3

4 OSE250 OSE250P OSE120 OSE120P OSE200X OSE180XP OSE100W OSE100 OSE120CB 4

5 standard volitelné Bezpečnost Odolnost Produktivita Ovladatelnost BT Optio OSE250 BT Optio OSE250P BT Optio OSE100 BT Optio OSE100W BT Optio OSE120 BT Optio OSE120P BT Optio OSE120CB BT Optio OSE200X BT Optio OSE180XP Vlastnosti vozíku Nastavitelná šířka přes vidlice Automatické nastavení ergonomické výšky zdvihu Automatická parkovací brzda Dvojitá kolečka vidlic BT Powerdrive Výběr šířky kabiny Stožár s volným výhledem Ochranná konstrukce s volným výhledem Kolečka pro najíždění do palet Elektronický brzdový systém Elektronické rekuperační brzdění (motorem) Elektronické řízení rychlosti Zdvižná plošina Modely s vysokým výkonem Modely s velkokapacitní baterií Ochranný rám nákladu Ochranné nárazníky Výstražný maják Ovládací prvky a přístroje Řízení Kontrola přístupu (PIN kódy) Nastavitelná ovládací konzole E-man Automatické zpomalení Nouzové vypnutí Externí tlačítka zdvihu/spouštění vidlic Externí tlačítka zdvihu/spouštění/pojezdu vpřed Počítadlo hodin Elektronické řízení s posilovačem Úchyt pro palubní datový terminál Funkce obsluhy Detekce přítomnosti řidiče Programovatelný výkon přizpůsobený řidiči Konzole E-bar pro připevnění IT vybavení Zdvižná vychystávací police Sklopné sedadlo Nízká nástupní výška Držák balicí fólie Sada pro výstup do druhé vrstvy Odkládací prostory Poznámková deska Funkce údržby Snadný přístup při údržbě Palubní diagnostika Záznam historie závad Maznice Funkce správy baterie Prostředky pro výměnu baterie Ochrana před vybitím baterie Indikátor stavu baterie Velkokapacitní bateriový prostor Li-Ion akumulátory Výměna baterie z boku Speciální aplikace Mrazírenská verze EEx verze pro výbušná prostředí (ATEX) Poloautomatický provoz BT Optio L-série Vychystávací vozíky do nízkých úrovní Vozíky BT Optio L-série svým výkonem, efektivitou, přizpůsobivostí a snadným ovládáním zaručují vysokou produktivitu. Široká nabídka různých konfigurací znamená, že je vždy k dispozici optimální specifikace pro konkrétní potřeby vašich provozů. Maximální efektivita vychystávání z první a druhé úrovně vám umožní zvýšit celkovou výkonnost. Optimalizovaný výkon vozíku Všechny vozíky BT Optio L-série jsou vybaveny systémem OTP pro optimalizovaný výkon vozíku, který automatickou kontrolou rychlosti při zatáčení zvyšuje bezpečnost provozu. E-man Systém řízen E-man umožňuje posunout konzoli řízení ze středového umístění na libovolnou stranu, takže obsluha může pojíždět vozíkem dopředu a dozadu při současné chůzi podél vozíku. Bezpečnostní funkce chrání obsluhu při ovládání vozíku mimo normální pozici řidiče. Se zdvihem plošiny se současně zdvihají i ovládací prvky, takže je možné vozík ovládat i ze zdvižené plošiny. Výsledkem je vyšší produktivita. Poloautomatický provoz Volitelný poloautomatický provoz umožňuje posouvat vozík pomocí jednoduchého dálkového ovládání. O bezpečnost při automatické jízdě se starají senzory, schopné navigovat kolem překážek a měnit strany uličky, jelikož řízení sleduje obrysy regálového systému. Obsluha se tak může plně soustředit na vychystávání zboží, což podstatně zvyšuje produktivitu. Odpružená plošina Vozíky lze objednat s komfortní odpruženou plošinou, která zvyšuje ochranu před vibracemi způsobenými nerovnostmi povrchu. Spolehlivost založená na TPS Stejně jako ostatní vozíky Toyota jsou i vychystávací vozíky BT Optio konstruovány v souladu s principy výrobního systému Toyota TPS, zaručujícího nejvyšší úroveň kvality, odolnosti a spolehlivosti. Nízká nástupní výška usnadňuje opakované nastupování a vystupování Univerzální konzole pro připevnění zařízení jako jsou PC terminály nebo skenery čárových kódů Některé modely nabízejí zdvih plošiny pro vychystávání z druhé úrovně Balicí fólii a nástroje lze uložit na snadno dostupném místě na vozíku Na výběr různé typy zádových opěrek Nosnost: 1,0, 1,2, 1,8, 2,0, 2,5 t při vyložení mm Maximální výška vychystávání: 2,8 m Maximální rychlost pojezdu: 12 km/h Maximální kapacita baterie: 620 Ah možnosti 5

6 OME100N s pomocným zdvihem a OME100NW v průchozí verzi šířka šasi 810 mm maximální nosnost kg výška vychystávání až 3,4 m OME100 s pomocným zdvihem a OME100W v průchozí verzi šířka šasi 970 mm maximální nosnost kg výška vychystávání až 3,35 m šířky kabiny mm, mm, mm OME100M s pomocným zdvihem a OME100MW v průchozí verzi šířka šasi 970 mm maximální nosnost kg výška vychystávání až 6,3 m 6

7 standard volitelné Bezpečnost Odolnost Produktivita Ovladatelnost BT Optio OME100N BT Optio OME100NW BT Optio OME100 BT Optio OME100W BT Optio OME100M BT Optio OME100MW Vlastnosti vozíku Nastavitelná šířka přes vidlice Automatická parkovací brzda BT Powerdrive Výběr šířky kabiny Systém BT Optipace Stožár s volným výhledem Ochranná konstrukce s volným výhledem Elektronický brzdový systém Elektronické rekuperační brzdění (motorem) Elektronické řízení rychlosti Zdvižná plošina Modely s velkokapacitní baterií Modely s vysokým výkonem Ochranný rám nákladu Výstražný maják Indukční/kolejnicové navádění Pracovní světla Ovládací prvky a přístroje Řízení Řízení Kontrola přístupu (PIN kódy) Nastavitelná ovládací konzole BT Automatické zpomalení Programovatelný výkon přizpůsobený řidiči Konzole E-bar pro připevnění IT vybavení Elektronický indikátor výšky zdvihu vidlic Nouzové vypnutí Externí tlačítka zdvihu/spouštění/pojezdu vpřed Počítadlo hodin Elektronické řízení s posilovačem Programovatelná bezpečnostní vrátka Indikátor směru řízení Přemístitelná ovládací konzole BT Funkce obsluhy Nastavitelná zádová opěrka Detekce přítomnosti řidiče Sklopná ochranná madla Nízká nástupní výška Úchyt pro palubní datový terminál Držák balicí fólie Odkládací prostory Poznámková deska Funkce údržby Snadný přístup při údržbě Palubní diagnostika Záznam historie závad Funkce správy baterie Prostředky pro výměnu baterie Ochrana před vybitím baterie Indikátor stavu baterie Velkokapacitní bateriový prostor Výměna baterie z boku Speciální aplikace Mrazírenská verze EEX verze pro výbušná prostředí (ATEX) BT Optio M-série Vychystávací vozíky do středních úrovní BT Optio M-série nabízí vychystávání až do výšky 6,3 metru a je vhodný pro širokou škálu distribučních aplikací, včetně distribuce potravin, domácích spotřebičů, součástek a léčiv. V nabídce jsou dvě šířky šasi: 810 mm (OME100N a OME100NW) nebo 970 mm (OME100, OME100W, OME100M, OME100MW), a dva typy stožáru: simplex a duplex, v závislosti na výšce zdvihu. BT Optipace BT Optio M-série lze použít jako naváděné nebo jako vozíky s volným pohybem*. V aplikacích s naváděním zaručuje systém BT Optipace ve všech výškách maximální možnou rychlost pojezdu bez kompromisů v bezpečnosti. * Modely OME100N a OME100NW pouze volný pohyb Výběr umístění ovládacích prvků Modely BT Optio M-série s pomocným zdvihem jsou vybaveny ovládacími prvky, které lze podle potřeby umístit buď ve směru vidlic, nebo ve směru stožáru. Spolehlivost založená na TPS Stejně jako ostatní vozíky Toyota jsou i vychystávací vozíky BT Optio konstruovány v souladu s principy výrobního systému Toyota TPS, zaručujícího nejvyšší úroveň kvality, odolnosti a spolehlivosti. Bezpečnost zajišťuje ochranná konstrukce Průchozí verze pro objemné náklady Ochranná konstrukce s integrovanými pracovními LED světly Úzké šasi modelů N Nosnost: 1,0 t při vyložení 600 mm Maximální výška vychystávání: 6,3 m Maximální rychlost pojezdu: 12 km/h Maximální kapacita baterie: 620 Ah možnosti 7

8 8

9 standard volitelné Vlastnosti vozíku Nastavitelná šířka přes vidlice Automatická parkovací brzda Systém BT Optipace Výběr šířky kabiny Výběr šířek šasi Stožár s volným výhledem Ochranná konstrukce s volným výhledem Elektronický brzdový systém Elektronické rekuperační brzdění (motorem) Zdvižná plošina Modely s vysokým výkonem Modely s velkokapacitní baterií Ochranný rám nákladu Výstražný maják Indukční/kolejnicové navádění Pracovní světla Ovládací prvky a přístroje Řízení Kontrola přístupu (PIN kódy) Nastavitelná ovládací konzole BT Automatické zpomalení Detekce přítomnosti řidiče Programovatelný výkon přizpůsobený řidiči Konzole E-bar pro připevnění IT vybavení Elektronický indikátor výšky zdvihu vidlic Nouzové vypnutí Počítadlo hodin Elektronické řízení s posilovačem Programovatelná bezpečnostní vrátka Úchyt pro palubní datový terminál Indikátor směru řízení Zdvojené ovládání, v obou směrech Funkce obsluhy Nastavitelná zádová opěrka Nastavitelné sedadlo Sklopné sedadlo Sklopná ochranná madla Nízká nástupní výška Odkládací prostory Poznámková deska Funkce údržby Snadný přístup při údržbě Palubní diagnostika Záznam historie závad Funkce správy baterie Prostředky pro výměnu baterie Ochrana před vybitím baterie Indikátor stavu baterie Velkokapacitní bateriový prostor Výměna baterie z boku Speciální aplikace Mrazírenská verze EEX verze pro výbušná prostředí (ATEX) Bezpečnost Odolnost Produktivita Ovladatelnost BT Optio OME100H BT Optio OME120HW BT Optio H-série Vychystávací vozíky do vysokých úrovní Vozíky BT Optio H-série stanovují nová měřítka pro vysokoúrovňové vychystávání. Navzdory svým kompaktním rozměrům nabízejí největší výšky vychystávání ve své třídě a umožňují maximální provozní flexibilitu. Přizpůsobené aplikaci BT Optio H-série nabízí na výběr ze dvou šířek šasi, duplexní nebo triplexní teleskopické stožáry a verze s pomocným zdvihem nebo průchozí verze. Výšky zdvihu patří k největším na trhu, s vynikajícími zůstatkovými nosnostmi. Volit můžete mezi modely s volným pohybem nebo modely s naváděním (indukčním nebo kolejnicovým). Široká škála volitelného vybavení umožňuje vybavit každý vozík podle konkrétních potřeb vaší aplikace. Výběr umístění ovládacích prvků Vozíky BT Optio H-série umožňují několik alternativních pozic při ovládání. Obsluha může řídit vozík čelem k vidlicím, čelem ke stožáru nebo díky zdvojenému ovládání v obou pozicích. Je zde dokonce možnost řízení ve směru stožáru při současném ovládání vidlic. BT Optipace BT Optipace reguluje rychlost vozíku při práci v úzkých uličkách tak, aby bylo možné docílit nejvyšší bezpečné rychlosti s ohledem na hmotnost nákladu a pracovní výšku. Výkon přizpůsobený řidiči Charakteristiky, jako je citlivost řízení, akcelerace, maximální rychlost a citlivost brzd, lze přizpůsobit potřebám a preferencím jednotlivých řidičů. Řešení navigace Pro vozíky BT Optio H-série jsou k dispozici navigační systémy Toyota využívající technologii RFID. Mezi ně patří: Automatické polohování, kdy vozík přijede maximální optimalizovanou rychlostí na požadované skladové místo a obsluha pak již jen jednoduše vychystá nebo uloží příslušné položky Funkce rozdělení do zón může zajišťovat kontrolu vozíku na koncích uliček, stejně jako bezpečnou jízdu v uličce, když identifikuje například nebezpečí představovaná sníženými průjezdy Unikátnost navigačních řešení Toyota spočívá v tom, že jimi lze dovybavit i stávající vozíky. Spolehlivost založená na TPS Stejně jako ostatní vozíky Toyota jsou i vychystávací vozíky BT Optio konstruovány v souladu s principy výrobního systému Toyota TPS, zaručujícího nejvyšší úroveň kvality, odolnosti a spolehlivosti. Prostorná kabina Ergonomicky dělené ovládání a vylepšený komfortní přístup k vidlicím při vychystávání BT Access Control zabraňuje neoprávněnému užívání vozíku a umožňuje vozík spustit s výkonovými parametry přizpůsobenými konkrétnímu řidiči Ochranná konstrukce s integrovanými pracovními LED světly Nosnost: 1,0, 1,2 t při vyložení 600 mm Maximální výška vychystávání: 12 m Maximální rychlost pojezdu: 12 km/h Maximální kapacita baterie: 620 Ah možnosti 9

10 Jak vám pomáháme s plánováním Jak vytváříme kvalitní vozíky Toyota Material Handling nabízí jasnou koncepci efektivního a vzájemně prospěšného partnerství: Spolehněte se na svého místního obchodního zástupce TMH CZ jako na důvěryhodného partnera a poradce pro hledání řešení v oblasti intralogistiky. Toyota Material Handling vám pomůže v jakékoli fázi - při hledání optimální varianty v přípravné fázi, při vlastní realizaci i v reálném provozu. Naším cílem je na základě důkladné analýzy porozumět vašim potřebám a nalézt efektivní řešení manipulace. V souladu s principem Kaizen tak naplňujeme náš závazek neustálého zdokonalování Nabídka kompletní řady produktů Toyota od regálových řešení, přes čelní vysokozdvižné vozíky, skladové vozíky a tahače, až po automatizovaná řešení a monitoring flotil Možnosti financování Výrobní systém Toyota TPS je světově proslulý vysokou kvalitou vyráběných produktů: Našli jste už správné vybavení pro vaše operace a nyní máte jistotu, že bude vyrobeno podle nejvyšších standardů kvality to je záruka jeho maximální spolehlivosti TPS je založen na procesu neustálého zdokonalování (Kaizen), kterého dosahujeme dodržováním souboru jasně definovaných hodnot Všechny vozíky jsou vyráběny v souladu s normou ISO 14001, zaručující minimální dopady na životní prostředí Jednou z určujících hodnot v rámci TPS je také eliminace plýtvání v každé fázi výrobního procesu Více než 90% vozíků prodaných společností Toyota Material Handling na evropském trhu je vyrobeno našimi evropskými továrnami ve Švédsku, Francii a Itálii Nabízené možnosti financování se přizpůsobí přesně vašim potřebám, včetně finančního leasingu a programů dlouhodobého pronájmu. K dispozici jsou také prověřené použité vozíky, které poskytují pověstnou kvalitu Toyota za velmi příznivé ceny. Včasné plánování aktivit s využitím krátkodobých pronájmů pro překlenutí špiček. Výrobní systém Toyota TPS pevné základy kvality ve výrobě

11 Jak pečujeme o vás a vaše vozíky Koncepce služeb Toyota Service Concept (TSC) je vystavěna na principech výrobního systému TPS a je ve svém oboru zcela unikátní: Služba v tomto kontextu znamená doživotní podporu údržbu, opravy, zajištění záložních vozíků, školení řidičů a poskytování informací nezbytných pro efektivní řízení provozu různě velkých flotil vozíků Informace v reálném čase jsou jednou z klíčových hodnot, které činí koncepci služeb Toyota tak unikátní. Znamená to, že každá zainteresovaná osoba má okamžitý online přístup k aktualizovaným a uceleným informacím technické podpoře, historii vozíků, informacím o náhradních dílech, dostupnosti vozíků a informacím pro efektivní plánování pracovních rozvrhů a tras TSC znamená také optimální naplnění vašich potřeb po stránce materiálních i lidských zdrojů, se strukturovanými programy školení a akreditačními procesy Inteligentní telemetrie vozíků s GPRS/3G komunikací je také unikátním řešením Toyota, které je k dispozici téměř pro každý vozík, který vyrábíme. To umožňuje dosažení vyšších bezpečnostních standardů, včetně kontroly chování řidičů, a v kombinaci se systémem správy strojového parku Toyota I_Site také vyšší efektivitu a omezení nákladů Koncept služeb Toyota TSC unikátní podpora po celou dobu životnosti stroje SPOLEHLIVOST DŮVĚRA DOSTUPNOST PRODUKTIVITA KVALITA BEZPEČNOST Taková jsou očekávání našich zákazníků, společně s hospodárností, trvalou udržitelností a respektem k životnímu prostředí. Tato očekávání ověřujeme pravidelnou komunikací s uživateli vozíků prostřednictvím dotazníků, osobních rozhovorů se zákazníky a více než 3,5 milionu servisních návštěv každý rok. Spolupracujeme se zákazníky všech velikostí, od uživatelů jednoho vozíku až po provozovatele nejrozsáhlejších strojových parků. Jelikož se naše síť rozprostírá napříč celou Evropou, jsme vám vždy nablízku. Porozumění potřebám zákazníka je samým srdcem našeho přístupu. Pro nás je vždy ZÁKAZNÍK NA PRVNÍM MÍSTĚ. Tato stránka popisuje náš unikátní přístup k procesu péče o zákazníka - od pomoci s plánováním vašich potřeb manipulace s materiálem, následované dodáním vysoce kvalitních a spolehlivých produktů, až po nejlepší možnou doživotní podporu. Pro více informací o: Výrobním systému Toyota TPS Koncepci služeb Toyota TSC Financování a programech pronájmu Servisních programech a náhradních dílech Technologii chytrých automatizovaných vozíků Správě strojového parku Toyota I_Site Zásadách trvalé udržitelnosti a ochrany životního prostředí Prosím kontaktujte svého obchodního zástupce Toyota nebo navštivte

12 Toyota Material Handling v Evropě Dokonalé pokrytí Síť společnosti Toyota Material Handling pokrývá více než 30 evropských zemí s více než mobilními techniky. Vždy nablízku a s globální podporou Ať se nacházíte kdekoli v Evropě, jsme vám díky našemu rozsáhlému pokrytí vždy nablízku, s porozuměním pro místní problematiku a s globální podporou nadnárodní organizace. Vyrobeno v Evropě Více než 90 % námi prodávaných vozíků je vyrobeno v našich evropských závodech ve Švédsku, Francii a Itálii a všechny v souladu s kvalitativními standardy TPS. V evropských výrobních závodech zaměstnáváme více než pracovníků a spolupracujeme s více než 300 evropskými dodavateli. Přibližně 15 % naší evropské produkce vyvážíme do jiných částí světa. Obrázky mají pouze ilustrativní charakter. Dostupnost a specifikace jsou stanovovány regionálně a jejich změna bez předchozího upozornění je vyhrazena. Podrobnosti prosím konzultujte se svým obchodním zástupcem Toyota Material Handling. Toyota Material Handling CZ s.r.o. K Vypichu 1049, Rudná Tel.: , Fax: info@cz.toyota-industries.eu prodej@cz.toyota-industries.eu TP-Technical Publications, Švédsko , 1405 TOYOTA MATERIAL HANDLING EUROPE ZASTŘEŠUJE ZNAČKY TOYOTA A BT V EVROPĚ
