VNA vozíky Toyota Řada BT Vector

Transkript

1 VNA vozíky Toyota Řada BT Vector

2 2 TOYOTA MATERIAL HANDLING BT Vector R-série VNA VOZÍKY S OBSLUHOU DOLE BT Vector C-série VNA VOZÍKY S OBSLUHOU NAHOŘE A S OTOČNOU JEDNOTKOU VIDLIC VNA vozík s obsluhou dole je vhodný pro manipulaci palet v provozech se střední intenzitou operací. Verze s otočnou jednotkou vidlic nebo rychlými teleskopickými vidlicemi Kombi vozík se zdvihem obsluhy je ideální pro středně až vysoce intenzívní manipulaci palet nebo vychystávání Nosnost 1,25 až 1,5 tuny Výška zdvihu až 11,3 m STRANA 4-7 Nosnost 1,0 až 1,35 tuny Výška zdvihu až 15,1 m STRANA 8-11

3 ŘADA BT VECTOR 3 BT Vector A-série VNA VOZÍKY SE ZDVIHEM KABINY, S KLOUBOVÝM ŠASI A S TELESKOPICKÝMI VIDLICEMI BT Vector A-série VNA VOZÍKY S OBSLUHOU NAHOŘE A S KLOUBOVÝM ŠASI Unikátní řešení s kloubovým šasi přináší úsporu místa a umožňuje vychystávání i manipulaci celých palet ve velkých výškách Verze s teleskopickými vidlicemi nabízí ještě užší uličku, vyšší rychlost manipulace a maximální produktivitu Nosnost 1,25 až 1,5 tuny Výška zdvihu až 14,3 m STRANA Nosnost 1,2 tuny Výška zdvihu až 14,3 m STRANA 12-15

4 4 TOYOTA MATERIAL HANDLING

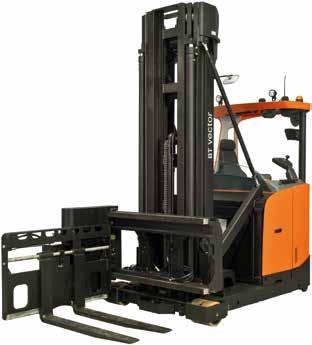

5 VNA VOZÍKY S OBSLUHOU DOLE 5 BT VECTOR R-SÉRIE Model BT Vector R-série, určený pro práci s obsluhou dole, je založen na prvotřídní technologii retraků BT Reflex. Je nabízen s otočnou jednotkou vidlic nebo teleskopickými vidlicemi (VRE125SF), které vyžadují menší šířku uličky a umožňují rychlou laterální manipulaci palet. SPECIFIKACE Nosnost: 1,25 / 1,5 t při vyložení 600 mm Maximální výška zdvihu: 11,0 m (11,3 m pro VRE125SF) Maximální kapacita baterie: 930 Ah Dostupné volby:

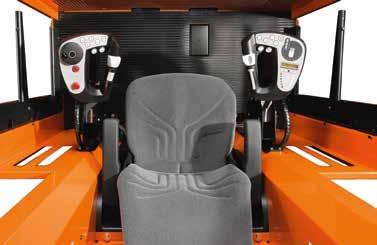

6 6 TOYOTA MATERIAL HANDLING Plně ergonomická kabina pro maximální komfort a efektivitu obsluhy. Volitelná kamera uličky. Volitelná automatická rotace a posun vidlic. Snadný servis.

7 VNA VOZÍKY S OBSLUHOU DOLE 7 standard volitelné Bezpečnost Odolnost Produktivita Ovladatelnost BT Vector VRE 125 BT Vector VRE 125SF BT Vector VRE 150 Vlastnosti vozíku Nastavitelná šířka přes vidlice Automatická parkovací brzda Systém BT Optipace Různé šířky šasi Stožár nebránící ve výhledu Ochranná konstrukce s volným výhledem Elektronický brzdový systém Elektronické rekuperační brzdění (motorem) Elektronické řízení rychlosti Elektronické brzdy podpůrných ramen Uzavřená kabina Hydraulické nastavení šířky vidlic Teleskopické vidlice Výstražný maják Indukční/kolejnicové navádění Pracovní světla Ovládací prvky a přístroje Progresivní řízení 360 Kontrola přístupu (PIN kódy) Nastavitelná ovládací konzole BT Automatické zpomalení Automatická rotace vidlic Kamerový systém Kontrolka teploty motoru pojezdu E-bar Kontrolka teploty řídicí jednotky Elektronické ovládání konečky prstů Elektronický indikátor výšky Nouzový vypínač Pre-selektor výšky zdvihu Počítadlo motohodin Informační displej nákladu Elektronické ovládací mini-joysticky Multifunkční ovladač Úchyt pro palubní datový terminál Parkovací brzda Pedály jako v automobilu standard volitelné Bezpečnost Odolnost Produktivita Ovladatelnost BT Vector VRE 125 BT Vector VRE 125SF BT Vector VRE 150 Ovládací prvky a přístroje Elektronické řízení s posilovačem Dělený ovládací panel Indikátor směru řízení Indikátor hmotnosti Funkce obsluhy Nastavitelné sedadlo Nastavitelné sedadlo s bezpečnostním pásem Nastavitelný volant Detekce přítomnosti řidiče Programovatelný výkon přizpůsobený řidiči Vyhřívané sedadlo Nízká nástupní výška Odkládací prostory Poznámková deska Funkce údržby Snadný přístup při údržbě Palubní diagnostika Záznam historie závad Funkce správy baterie Prostředky pro výměnu baterie Ochrana před vybitím baterie Indikátor stavu baterie Velkokapacitní bateriový prostor Rekuperační spouštění Výměna baterie z boku Speciální aplikace Mrazírenská verze EEx verze pro výbušná prostředí (ATEX) Kompaktní design Vozík má velmi malý půdorys, takže přejezd mezi uličkami vyžaduje méně místa a lze tak lépe využít dostupný prostor skladu. Vysoký výkon díky TLC Rychlosti pojezdu až 14 km/h a rychlý zdvih/spouštění zaručují maximální produktivitu. Unikátní patentovaný systém TLC (Transitional Lift Control) zaručuje naprosto hladký zdvih a spouštění bez jakýchkoli otřesů, a to i při maximální rychlosti. Koncept TotalView Modely BT Vector R-série nabízí také unikátní patentovaný design ochranné konstrukce. Ta při práci ve výškách poskytuje nerušený výhled směrem nahoru na vidlice. BT Optipace BT Optipace kontroluje rychlost vozíku při práci v úzkých uličkách. Umožňuje tak nejvyšší bezpečnou rychlost pojezdu s ohledem na hmotnost nákladu a pracovní výšku. Spolehlivost založená na TPS Stejně jako ostatní vozíky Toyota jsou i vozíky BT Vector konstruovány v souladu s principy výrobního systému Toyota TPS, zaručujícího nejvyšší úroveň kvality, odolnosti a spolehlivosti.

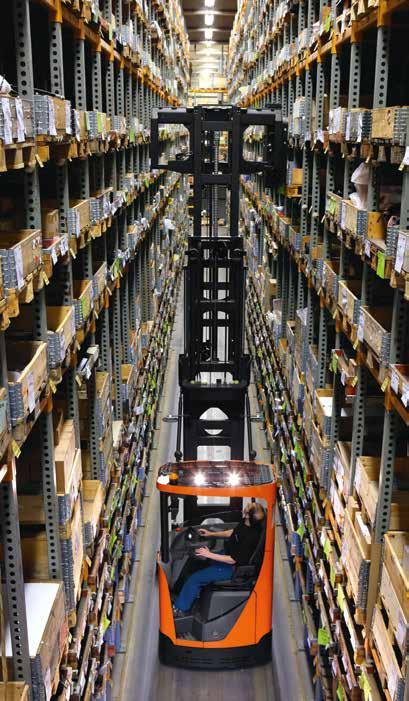

9 VNA VOZÍKY S OBSLUHOU NAHOŘE 9 BT VECTOR C-SÉRIE Modely BT Vector C-série přinášejí plnou VNA funkčnost na mimořádně kompaktním půdorysu. Široký výběr šířek šasi a kabin znamená, že jsou vozíky vhodné pro většinu stávajících VNA operací a současně nabízejí prvotřídní výkon a energetickou účinnost. SPECIFIKACE Nosnost: 1,0 / 1,20 / 1,35 t při vyložení 600 mm Maximální výška zdvihu: 15,0 m Maximální kapacita baterie: 930 Ah Dostupné volby:

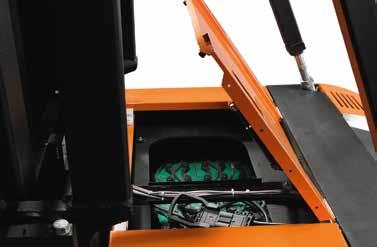

10 10 TOYOTA MATERIAL HANDLING BT TotalView zajišťuje optimální výhled. Dělený ovládací panel umožňuje obsluze snadný přístup k paletě při vychystávání. LED pracovní světla jsou výkonná a účinná. Praktický přístup k baterii při nabíjení.

11 VNA VOZÍKY S OBSLUHOU NAHOŘE 11 standard volitelné Bezpečnost Odolnost Produktivita Ovladatelnost BT Vector VCE100 BT Vector VCE120 BT Vector VCE135 Vlastnosti vozíku Nastavitelná šířka přes vidlice Automatická parkovací brzda Systém BT Optipace Výběr šířky kabiny Různé šířky šasi Stožár nebránící ve výhledu Ochranná konstrukce s volným výhledem Elektronický brzdový systém Elektronické rekuperační brzdění (motorem) Elektronické řízení rychlosti Elektronické brzdy podpěrných ramen Zdvižná plošina Hydraulické nastavení šířky vidlic Teleskopické vidlice Boční posuv Výstražný maják Indukční/kolejnicové navádění Pracovní světla Ovládací prvky a přístroje Nastavitelná ovládací konzole BT Automatické zpomalení Automatická rotace vidlic Elektronické ovládání konečky prstů Elektronický indikátor výšky Nouzový vypínač Pre-selektor výšky zdvihu Počítadlo motohodin Parkovací brzda Elektronické řízení s posilovačem Dělený ovládací panel Indikátor směru řízení Indikátor hmotnosti standard volitelné Bezpečnost Odolnost Produktivita Ovladatelnost BT Vector VCE100 BT Vector VCE120 BT Vector VCE135 Funkce obsluhy Nastavitelné sedadlo Nastavitelný volant Detekce přítomnosti řidiče Programovatelný výkon přizpůsobený řidiči Sklopné sedadlo Nízká nástupní výška Poznámková deska Funkce údržby Snadný přístup při údržbě Palubní diagnostika Maznice Funkce správy baterie Prostředky pro výměnu baterie Ochrana před vybitím baterie Indikátor stavu baterie Rekuperační spouštění Výměna baterie z boku Snadné dodání a instalace Většina VNA vozíků vyžaduje sestavení na místě a zvedání těžkých břemen při montáži sestavy stožáru. BT Vector C-série má sklopnou konstrukci stožáru, takže jej lze doručit na standardním silničním vozidle a odtáhnout na místo určení. Vztyčení stožáru a finální předání do užívání do provozu pak zabere méně než půl dne. BT Optipace BT Optipace kontroluje rychlost vozíku při práci v úzkých uličkách. Umožňuje tak nejvyšší bezpečnou rychlost pojezdu s ohledem na hmotnost nákladu a pracovní výšku. Koncept TotalView BT Vector C-série poskytuje díky konceptu Toyota TotalView nerušený výhled při jízdě i manipulaci s nákladem. Spolehlivost založená na TPS Stejně jako ostatní vozíky Toyota jsou i vozíky BT Vector konstruovány v souladu s principy výrobního systému Toyota TPS, zaručujícího nejvyšší úroveň kvality, odolnosti a spolehlivosti.

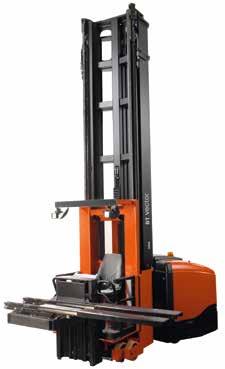

13 VNA VOZÍKY S OBSLUHOU NAHOŘE S KLOUBOVÝM ŠASI 13 BT VECTOR A-SÉRIE Koncept vyspělých VNA vozíků Toyota je vystavěn na řadě BT Vector A-série, disponující unikátními funkcemi pro úsporu prostoru a zvýšení produktivity. Kloubové šasi těchto vozíků poskytuje vynikající stabilitu a minimalizuje prostorové nároky při přejezdu mezi uličkami, takže lze větší objem skladu využít ke skladování zboží. Vozíky A-série dosahují skvělých pracovních výkonů díky mimořádné úrovni produktivity. SPECIFIKACE Nosnost: 1,25 / 1,5 t při vyložení 600 mm Maximální výška zdvihu: 15,7 m Maximální kapacita baterie: 1240 Ah Dostupné volby:

14 14 TOYOTA MATERIAL HANDLING Díky systému ALS (Advanced Lifting System) vozíky A-série podstatně snižují spotřebu energie potřebné ke zdvihu kabiny a nákladu, takže mohou pracovat ve dvousměnném provozu na jedno nabití baterie. Stupňovité uspořádání předních kol zvyšuje stabilitu a zároveň snižuje zatížení podlahy. Integrovaný ovládací panel. Verze s teleskopickými vidlicemi nabízí maximální produktivitu.

15 VNA VOZÍKY S OBSLUHOU NAHOŘE S KLOUBOVÝM ŠASI 15 standard volitelné Bezpečnost Odolnost Produktivita Ovladatelnost BT Vector VCE125ASF Vlastnosti vozíku Nastavitelná šířka přes vidlice Kloubové šasi Automatická parkovací brzda Systém zdvihu BT ALS Systém BT Optipace Výběr šířky kabiny Různé šířky šasi Stožár nebránící ve výhledu Ochranná konstrukce s volným výhledem Elektronický brzdový systém Elektronické rekuperační brzdění (motorem) Elektronické řízení rychlosti Elektronické brzdy podpůrných ramen Zdvižná plošina Uzavřená kabina Hydraulické nastavení šířky vidlic Teleskopické vidlice Boční posuv Výstražný maják Indukční/kolejnicové navádění Pracovní světla Ovládací prvky a přístroje Nastavitelná ovládací konzole BT Automatické zpomalení Automatická rotace vidlic Kamerový systém Kontrolka teploty motoru pojezdu Kontrolka teploty řídicí jednotky Elektronické ovládání konečky prstů Elektronický indikátor výšky Nouzový vypínač Pre-selektor výšky zdvihu BT Vector VCE150A standard volitelné Bezpečnost Odolnost Produktivita Ovladatelnost BT Vector VCE125ASF Ovládací prvky a přístroje Počítadlo motohodin Parkovací brzda Elektronické řízení s posilovačem Programovatelná bezpečnostní vrátka Indikátor směru řízení Indikátor hmotnosti Funkce obsluhy Nastavitelné sedadlo Nastavitelný volant Detekce přítomnosti řidiče Programovatelný výkon přizpůsobený řidiči Sklopné sedadlo Vyhřívané sedadlo Nízká nástupní výška Poznámková deska Funkce údržby Snadný přístup při údržbě Palubní diagnostika Záznam historie závad Maznice Funkce správy baterie Prostředky pro výměnu baterie Ochrana před vybitím baterie Indikátor stavu baterie Rekuperační spouštění Výměna baterie z boku Speciální aplikace Mrazírenská verze BT Vector VCE150A Unikátní konstrukce s kloubovým šasi Díky unikátnímu kloubovému šasi stačí vozíkům BT Vector A-série pro přejezd mezi skladovými uličkami až o 1 metr užší transferová ulička, než v případě vozíků klasické konstrukce. V uličce jsou tak typicky k dispozici 4 paletové pozice navíc, a to v každé vrstvě regálu. Při výškách zdvihu přes 14 metrů může tento rozdíl znamenat až 60 paletových pozic navíc v každé uličce. To přináší značné úspory nákladů z hlediska prostoru, ale nikoliv na úkor produktivity - přejezd mezi uličkami obvykle trvá méně než 10 sekund. Pokročilý systém zdvihu ALS Systém Toyota ALS (Advanced Lifting System) podstatně snižuje nároky na energii potřebnou ke zdvihu kabiny a nákladu. Jedná se o plně integrovanou kombinaci hydraulického zdvihu a zdvihu pomocí stlačeného vzduchu, využívající precizní elektronické řízení pro hladký a plynulý chod. Při spouštění kabiny se v utěsněném systému stlačuje inertní dusík. Nashromážděná energie poté napomáhá při dalším zdvihu. V důsledku toho zvedá motor zdvihu jen o něco větší hmotnost, než je hmotnost vlastního nákladu a šetří tak energii. Dvousměnný provoz na jedno nabití. BT Optipace BT Optipace kontroluje rychlost vozíku při práci v úzkých uličkách. Umožňuje tak nejvyšší bezpečnou rychlost pojezdu s ohledem na hmotnost nákladu a pracovní výšku. Spolehlivost založená na TPS Stejně jako ostatní vozíky Toyota jsou i vozíky BT Vector konstruovány v souladu s principy výrobního systému Toyota TPS, zaručujícího nejvyšší úroveň kvality, odolnosti a spolehlivosti.

16 Toyota Material Handling v Evropě Dokonalé pokrytí Síť společnosti Toyota Material Handling pokrývá více než 30 evropských zemí s více než mobilními techniky. Vždy nablízku a s globální podporou Ať se nacházíte kdekoli v Evropě, jsme vám díky našemu rozsáhlému pokrytí vždy nablízku, s porozuměním pro místní problematiku a s globální podporou nadnárodní organizace. Vyrobeno v Evropě Více než 90 % námi prodávaných vozíků je vyrobeno v našich evropských závodech ve Švédsku, Francii a Itálii a všechny v souladu s kvalitativními standardy TPS. V evropských výrobních závodech zaměstnáváme více než pracovníků a spolupracujeme s více než 300 evropskými dodavateli. Přibližně 15 % naší evropské produkce vyvážíme do jiných částí světa. Toyota Material Handling CZ s.r.o. K Vypichu 1049, Rudná Tel.: , Fax: info@cz.toyota-industries.eu prodej@cz.toyota-industries.eu Toyota Material Handling Europe zastřešuje značky TOYOTA a BT v Evropě
