Černá skříňka s GPS modulem DVRB07

Transkript

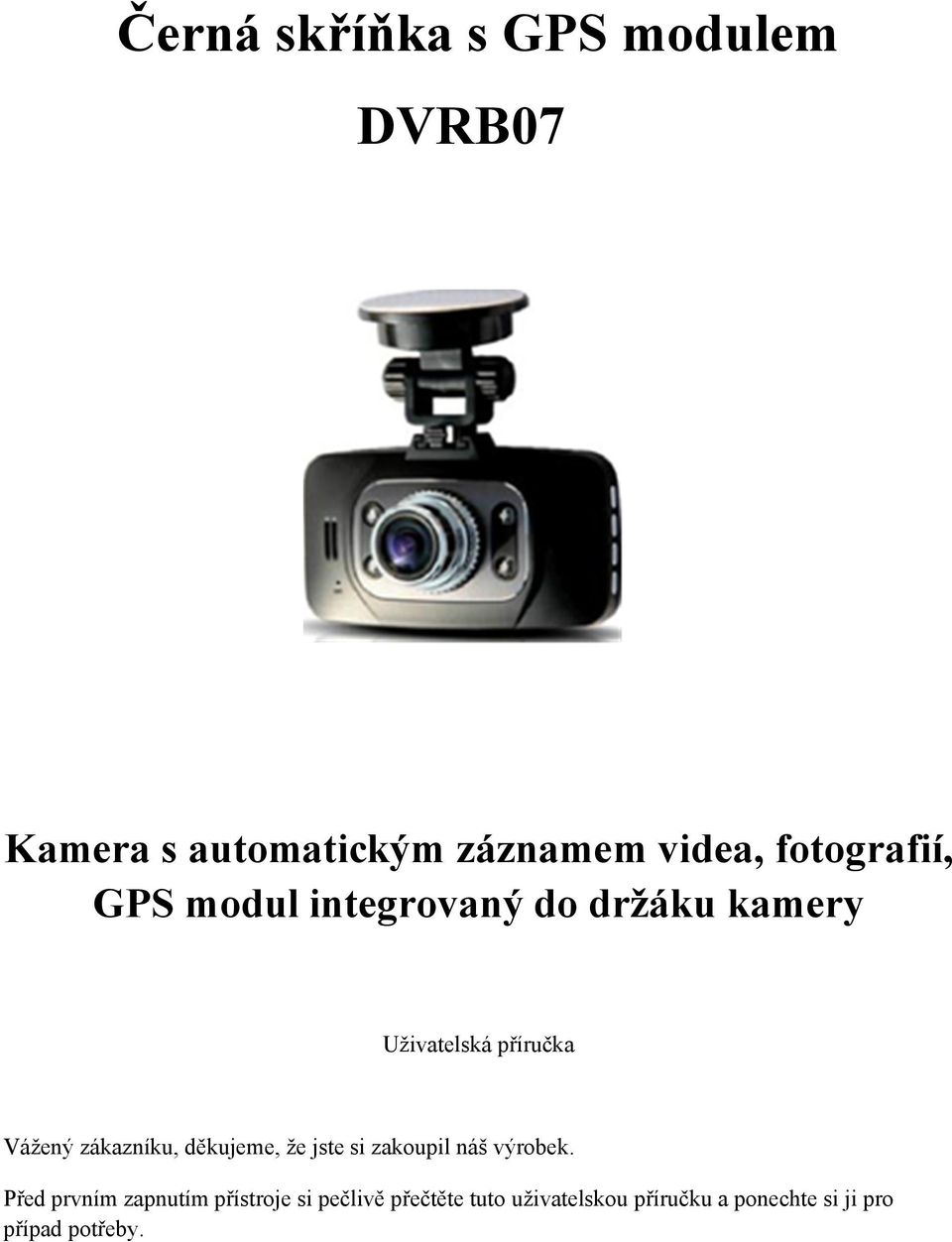

1 Černá skříňka s GPS modulem DVRB07 Kamera s automatickým záznamem videa, fotografií, GPS modul integrovaný do držáku kamery Uživatelská příručka Vážený zákazníku, děkujeme, že jste si zakoupil náš výrobek. Před prvním zapnutím přístroje si pečlivě přečtěte tuto uživatelskou příručku a ponechte si ji pro případ potřeby.

2 Kamera je vybavena přídavným GPS modulem integrovaným do držáku kamery. Příjem GPS je automatický a signál je indikován na LCD displeji.

3 Instalace Pro kontrolu kapacity v baterii, pomocí zobrazení následujících ikon: Nabito Střední Nízká Nabíjení baterie 1. Přes auto nabíječku, pro nabíjení připojte nabíječku do auta k DVR. Kamera je nabíjena, i když je vypnutá. 2. Přes USB datový kabel, připojte datový kabel USB do PC a druhý konec k DVR. Kamera je nabíjena, i když je vypnutá. Instalace a odstranění mikro SD karty 1. Ve směru, jak je uvedeno, vložte mikro SD kartu do slotu. Zatlačte, až se karta za aretuje. 2. Chcete-li mikro SD kartu vyjmout, lehce zatlačte na kartu a karta povyskočí a lze ji vyjmout. Poznámka: 1. Dbejte na směr vložení mikro SD karty, může dojít k poškození zařízení nebo mikro SD karty. 2. Po vložení mikro SD karty do kamery, bude karta nastavena na ukládání dat z kamery a původní data uložené na kartě budou nečitelná. 3. Pokud mikro SD karta není kompatibilní s přístrojem, nahraďte ji (vyměťe). 4. Vždy používejte vysokorychlostní mikro SD kartu. Pokyny pro zapnutí DVR ON / OFF 1. Stiskněte ON / OFF tlačítko pro zapnutí přístroje. 2. Stiskněte tlačítko ON / OFF asi 3 sekundy pro vypnutí přístroje. Přepínání pracovních režimů Stiskněte tlačítko Mode pro přepnutí video na fotoaparát Stiskněte tlačítko Mode dvakrát pro vstup do režimu přehrávání.

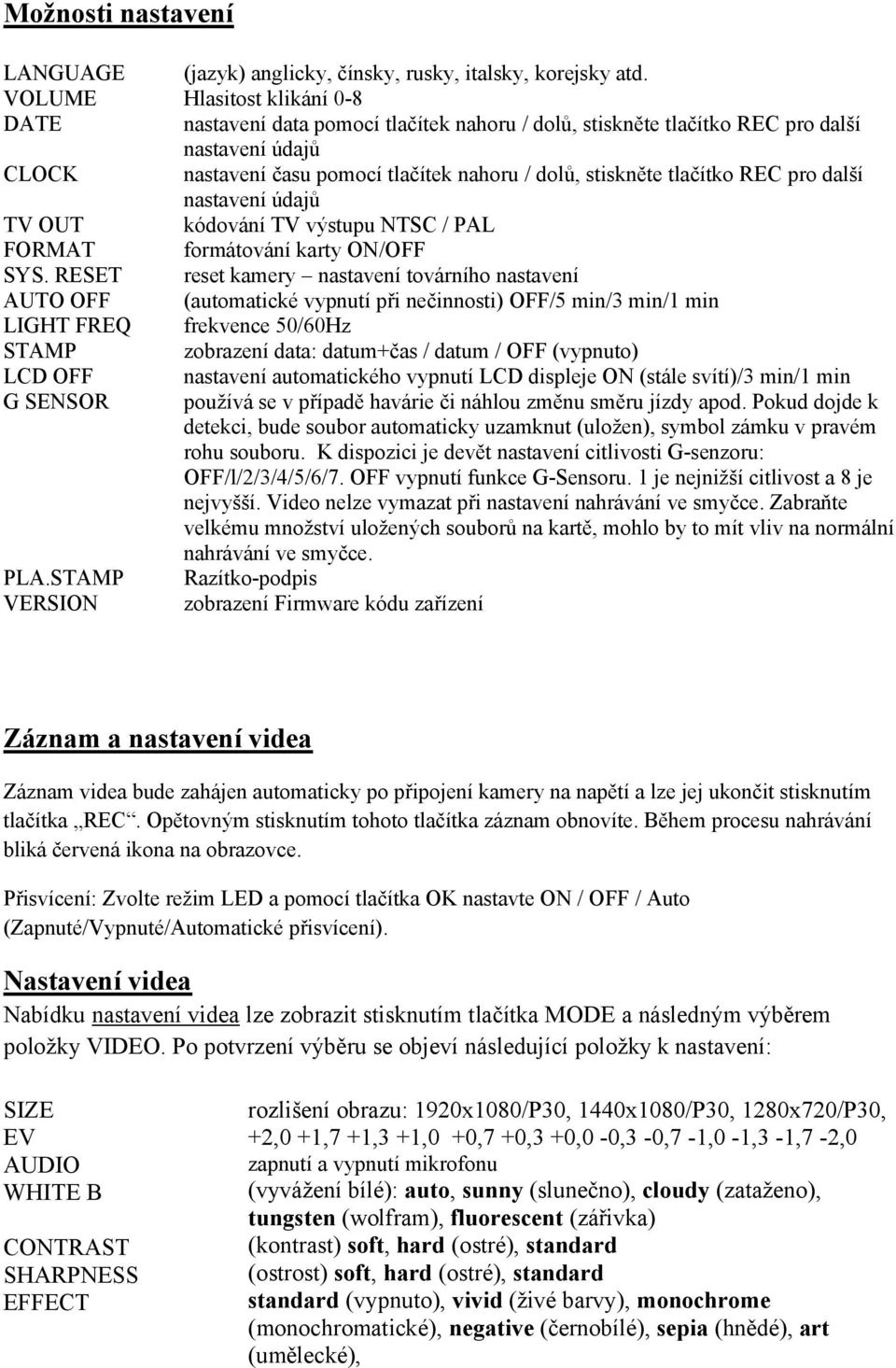

4 Možnosti nastavení LANGUAGE VOLUME DATE CLOCK TV OUT FORMAT SYS. RESET AUTO OFF LIGHT FREQ STAMP LCD OFF G SENSOR PLA.STAMP VERSION (jazyk) anglicky, čínsky, rusky, italsky, korejsky atd. Hlasitost klikání 0-8 nastavení data pomocí tlačítek nahoru / dolů, stiskněte tlačítko REC pro další nastavení údajů nastavení času pomocí tlačítek nahoru / dolů, stiskněte tlačítko REC pro další nastavení údajů kódování TV výstupu NTSC / PAL formátování karty ON/OFF reset kamery nastavení továrního nastavení (automatické vypnutí při nečinnosti) OFF/5 min/3 min/1 min frekvence 50/60Hz zobrazení data: datum+čas / datum / OFF (vypnuto) nastavení automatického vypnutí LCD displeje ON (stále svítí)/3 min/1 min používá se v případě havárie či náhlou změnu směru jízdy apod. Pokud dojde k detekci, bude soubor automaticky uzamknut (uložen), symbol zámku v pravém rohu souboru. K dispozici je devět nastavení citlivosti G-senzoru: OFF/l/2/3/4/5/6/7. OFF vypnutí funkce G-Sensoru. 1 je nejnižší citlivost a 8 je nejvyšší. Video nelze vymazat při nastavení nahrávání ve smyčce. Zabraňte velkému množství uložených souborů na kartě, mohlo by to mít vliv na normální nahrávání ve smyčce. Razítko-podpis zobrazení Firmware kódu zařízení Záznam a nastavení videa Záznam videa bude zahájen automaticky po připojení kamery na napětí a lze jej ukončit stisknutím tlačítka REC. Opětovným stisknutím tohoto tlačítka záznam obnovíte. Během procesu nahrávání bliká červená ikona na obrazovce. Přisvícení: Zvolte režim LED a pomocí tlačítka OK nastavte ON / OFF / Auto (Zapnuté/Vypnuté/Automatické přisvícení). Nastavení videa Nabídku nastavení videa lze zobrazit stisknutím tlačítka MODE a následným výběrem položky VIDEO. Po potvrzení výběru se objeví následující položky k nastavení: SIZE EV AUDIO WHITE B CONTRAST SHARPNESS EFFECT rozlišení obrazu: 1920x1080/P30, 1440x1080/P30, 1280x720/P30, +2,0 +1,7 +1,3 +1,0 +0,7 +0,3 +0,0-0,3-0,7-1,0-1,3-1,7-2,0 zapnutí a vypnutí mikrofonu (vyvážení bílé): auto, sunny (slunečno), cloudy (zataženo), tungsten (wolfram), fluorescent (zářivka) (kontrast) soft, hard (ostré), standard (ostrost) soft, hard (ostré), standard standard (vypnuto), vivid (živé barvy), monochrome (monochromatické), negative (černobílé), sepia (hnědé), art (umělecké),

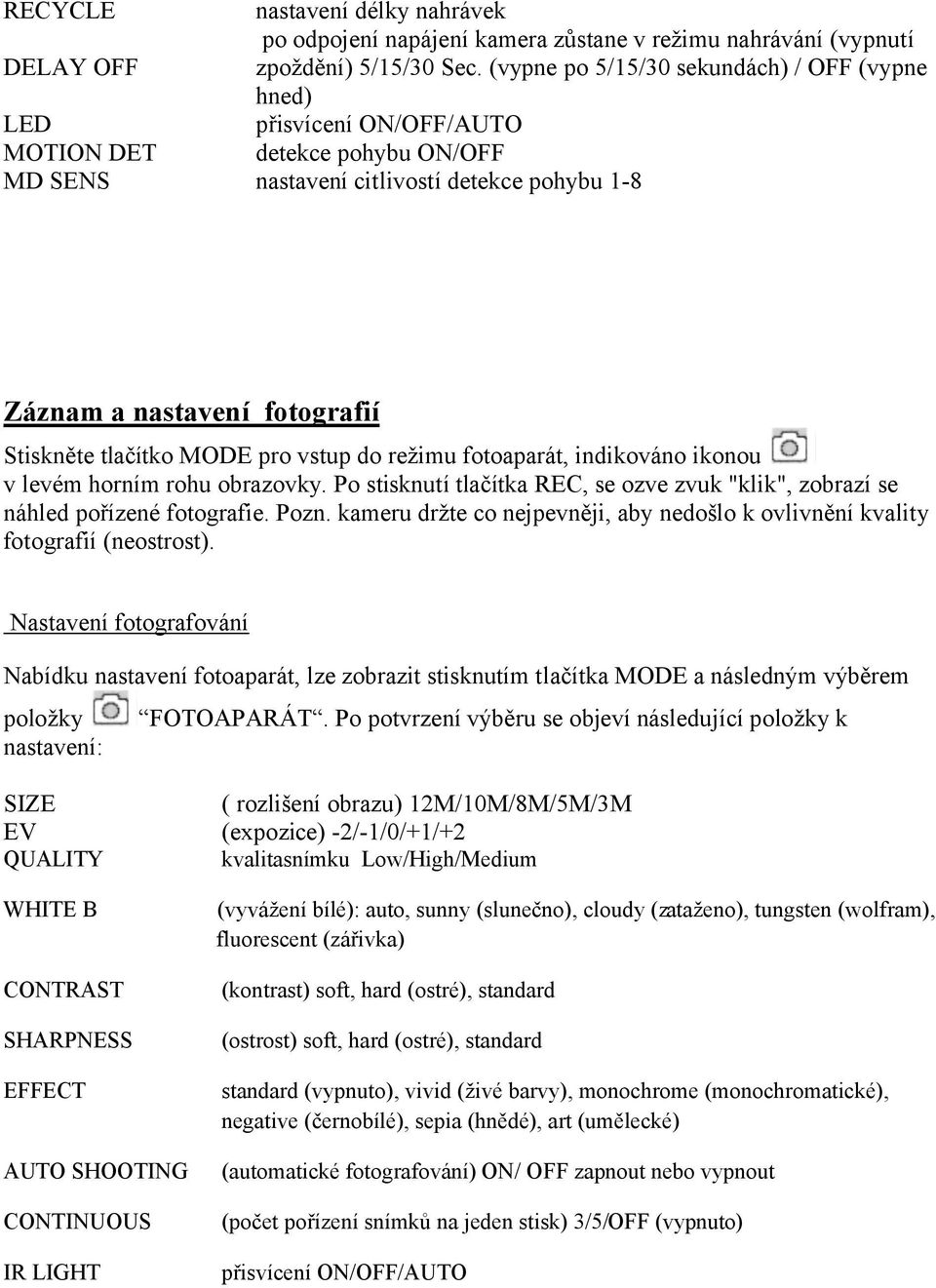

5 RECYCLE nastavení délky nahrávek po odpojení napájení kamera zůstane v režimu nahrávání (vypnutí zpoždění) 5/15/30 Sec. (vypne po 5/15/30 sekundách) / OFF (vypne hned) přisvícení ON/OFF/AUTO detekce pohybu ON/OFF nastavení citlivostí detekce pohybu 1-8 DELAY OFF LED MOTION DET MD SENS Záznam a nastavení fotografií Stiskněte tlačítko MODE pro vstup do režimu fotoaparát, indikováno ikonou v levém horním rohu obrazovky. Po stisknutí tlačítka REC, se ozve zvuk "klik", zobrazí se náhled pořízené fotografie. Pozn. kameru držte co nejpevněji, aby nedošlo k ovlivnění kvality fotografií (neostrost). Nastavení fotografování Nabídku nastavení fotoaparát, lze zobrazit stisknutím tlačítka MODE a následným výběrem položky nastavení: FOTOAPARÁT. Po potvrzení výběru se objeví následující položky k SIZE EV ( rozlišení obrazu) 12M/10M/8M/5M/3M (expozice) -2/-1/0/+1/+2 QUALITY kvalitasnímku Low/High/Medium WHITE B (vyvážení bílé): auto, sunny (slunečno), cloudy (zataženo), tungsten (wolfram), fluorescent (zářivka) CONTRAST (kontrast) soft, hard (ostré), standard SHARPNESS (ostrost) soft, hard (ostré), standard EFFECT standard (vypnuto), vivid (živé barvy), monochrome (monochromatické), negative (černobílé), sepia (hnědé), art (umělecké) AUTO SHOOTING (automatické fotografování) ON/ OFF zapnout nebo vypnout CONTINUOUS (počet pořízení snímků na jeden stisk) 3/5/OFF (vypnuto) IR LIGHT přisvícení ON/OFF/AUTO

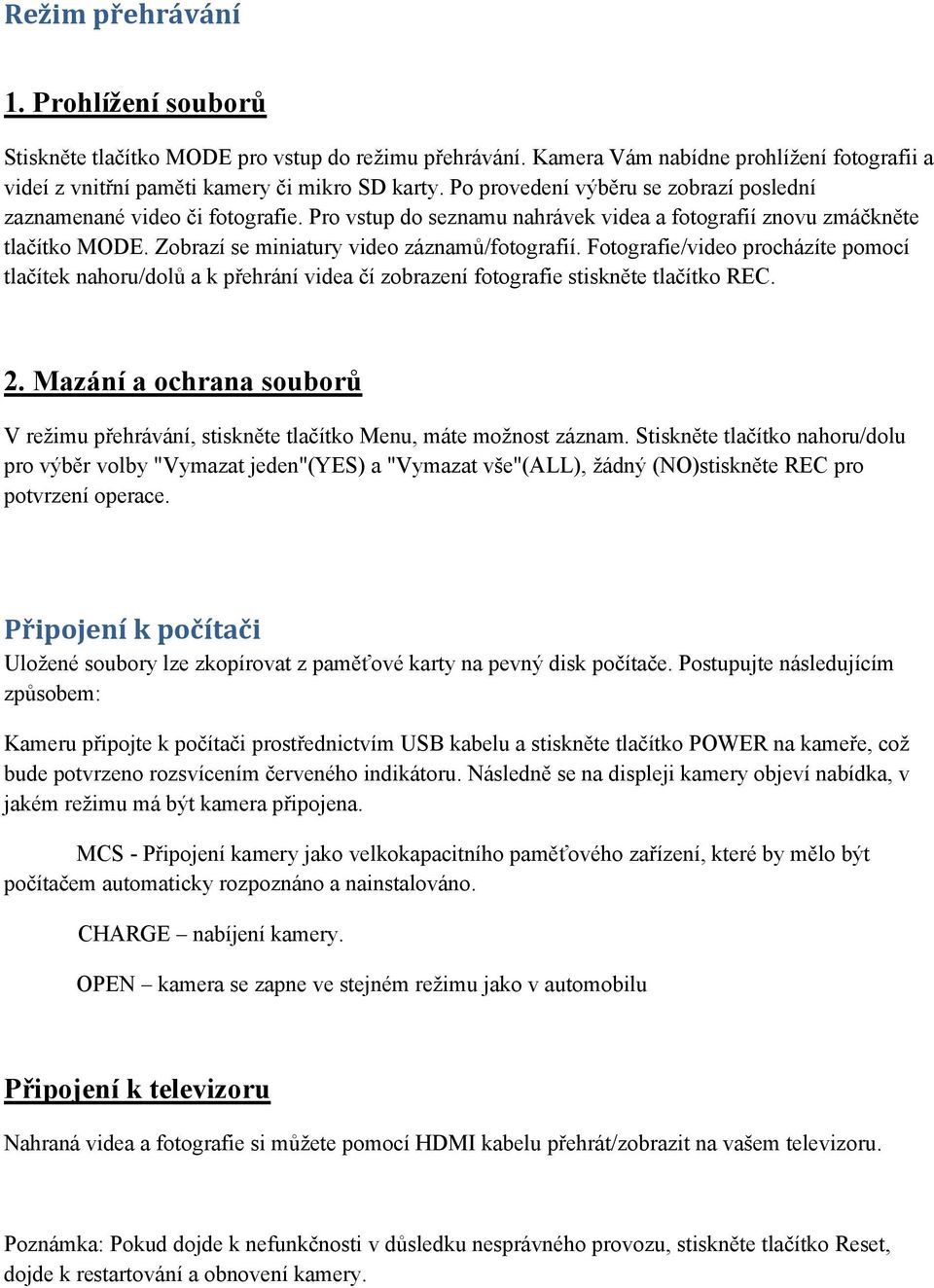

6 Režim přehrávání 1. Prohlížení souborů Stiskněte tlačítko MODE pro vstup do režimu přehrávání. Kamera Vám nabídne prohlížení fotografii a videí z vnitřní paměti kamery či mikro SD karty. Po provedení výběru se zobrazí poslední zaznamenané video či fotografie. Pro vstup do seznamu nahrávek videa a fotografií znovu zmáčkněte tlačítko MODE. Zobrazí se miniatury video záznamů/fotografií. Fotografie/video procházíte pomocí tlačítek nahoru/dolů a k přehrání videa čí zobrazení fotografie stiskněte tlačítko REC. 2. Mazání a ochrana souborů V režimu přehrávání, stiskněte tlačítko Menu, máte možnost záznam. Stiskněte tlačítko nahoru/dolu pro výběr volby "Vymazat jeden"(yes) a "Vymazat vše"(all), žádný (NO)stiskněte REC pro potvrzení operace. Připojení k počítači Uložené soubory lze zkopírovat z paměťové karty na pevný disk počítače. Postupujte následujícím způsobem: Kameru připojte k počítači prostřednictvím USB kabelu a stiskněte tlačítko POWER na kameře, což bude potvrzeno rozsvícením červeného indikátoru. Následně se na displeji kamery objeví nabídka, v jakém režimu má být kamera připojena. MCS - Připojení kamery jako velkokapacitního paměťového zařízení, které by mělo být počítačem automaticky rozpoznáno a nainstalováno. CHARGE nabíjení kamery. OPEN kamera se zapne ve stejném režimu jako v automobilu Připojení k televizoru Nahraná videa a fotografie si můžete pomocí HDMI kabelu přehrát/zobrazit na vašem televizoru. Poznámka: Pokud dojde k nefunkčnosti v důsledku nesprávného provozu, stiskněte tlačítko Reset, dojde k restartování a obnovení kamery.

7 Technické vlastnosti Senzor 5M CMOS senzor, 1/2.5 light-sensing area Objektiv 6 pevný objektiv, clona 2,0, ohnisko 3,4 mm Zoom 4 x digitální zoom LCD displej 2,7 palcový TFT LCD 16:9 video výstup vysoké rozlišení TV terminálové rozhraní: HDMI výstup signálu Max 1920X1080 / 30 fps obraz JPG formát souboru Maximální výstupní pixelů: 5,0 megapixelů H.264 komprimovaný formát 1920x1080, 30 snímků/sec 1440 x 1080, 30 snímků/sec 1280x720, 60 snímků/sec audio zabudovaný mikrofon / reproduktor (AAC) paměť Externí média: micro SDHC (podpora Max 32GB ) Interní paměť: 256MB závěrka Elektronická závěrka přisvícení Automatické 4x IR baterie 300mAh 3.7V Polymer Li-ion baterie

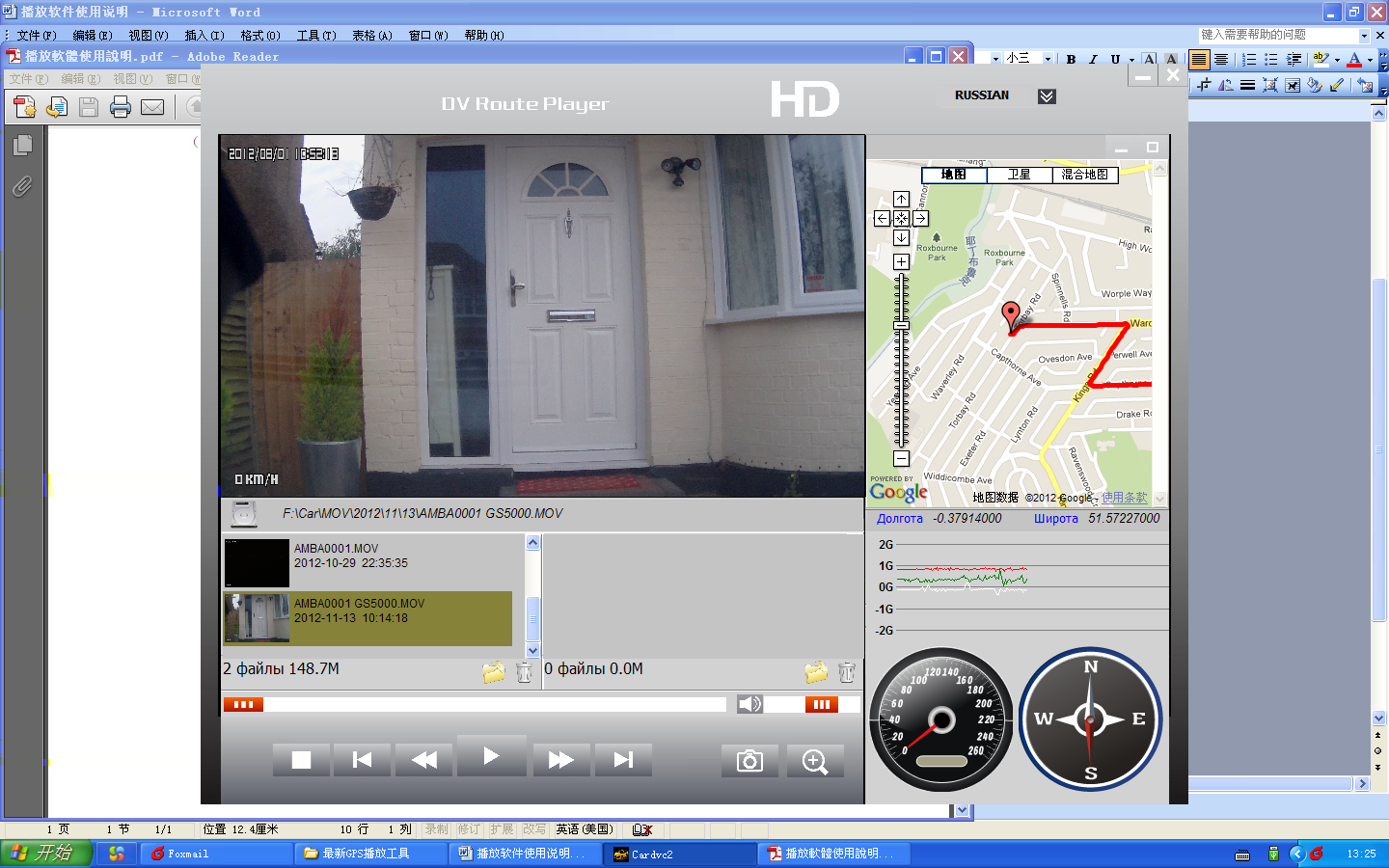

8 Firmware přehrávač instrukce pro přehrávání: nainstalujete software QuickTimeInstaller.exe z CD disku otevřete soubor cardv_r v PC přehrání videa dvakrát klikněte ve složce cardv_r na podsložku CARDVC2.exe klikněte na červeně zakroužkovaný bod v obrázku níže, vyberte video soubor a zvolte přehrát. Zobrazení oblasti v mapě Vyberte soubor Klikněte pro přehrání videa
