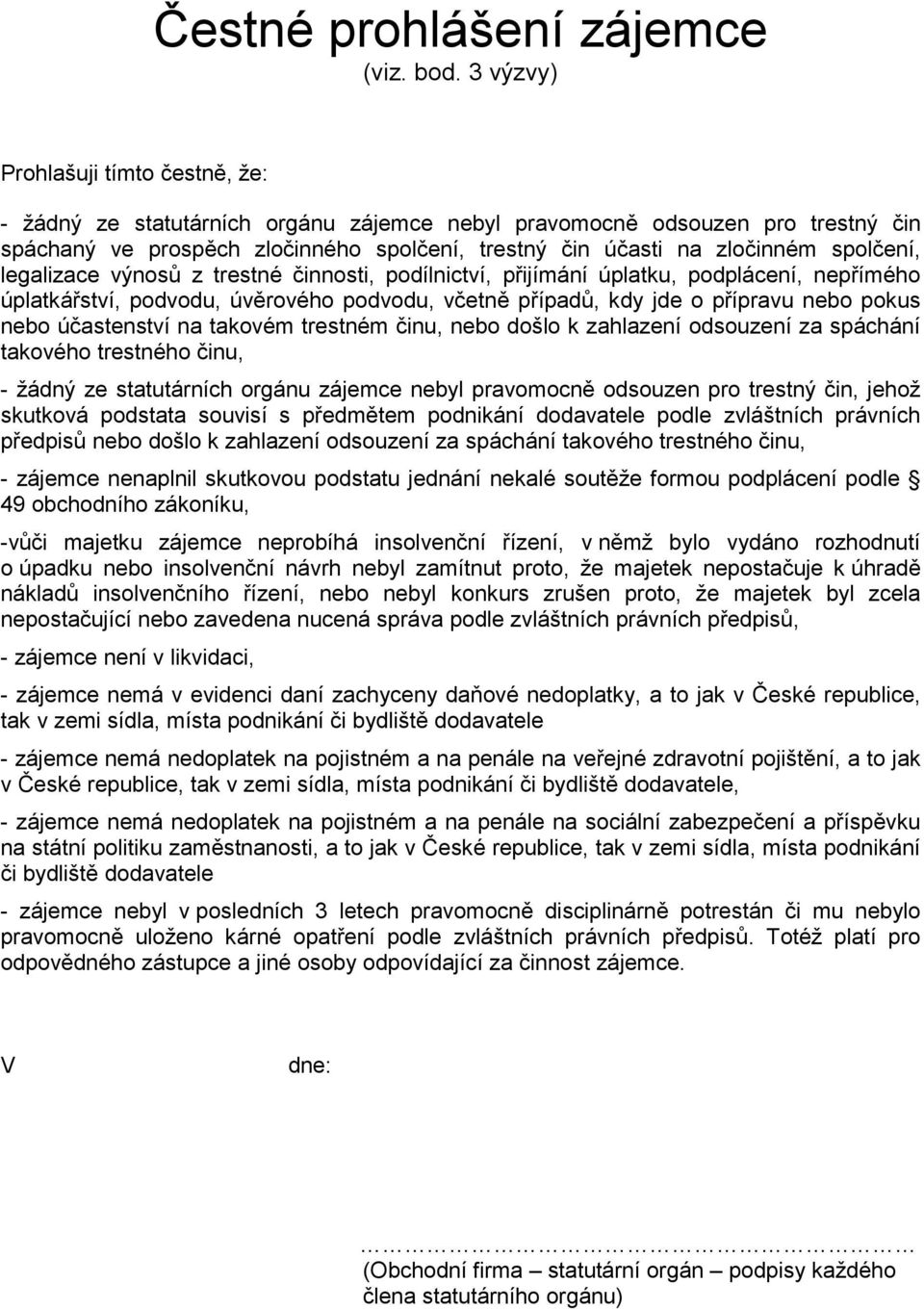

1 Čestné prohlášení zájemce (viz. bod. 3 výzvy) Prohlašuji tímto čestně, že: - žádný ze statutárních orgánu zájemce nebyl pravomocně odsouzen pro trestný čin spáchaný ve prospěch zločinného spolčení, trestný čin účasti na zločinném spolčení, legalizace výnosů z trestné činnosti, podílnictví, přijímání úplatku, podplácení, nepřímého úplatkářství, podvodu, úvěrového podvodu, včetně případů, kdy jde o přípravu nebo pokus nebo účastenství na takovém trestném činu, nebo došlo k zahlazení odsouzení za spáchání takového trestného činu, - žádný ze statutárních orgánu zájemce nebyl pravomocně odsouzen pro trestný čin, jehož skutková podstata souvisí s předmětem podnikání dodavatele podle zvláštních právních předpisů nebo došlo k zahlazení odsouzení za spáchání takového trestného činu, - zájemce nenaplnil skutkovou podstatu jednání nekalé soutěže formou podplácení podle 49 obchodního zákoníku, -vůči majetku zájemce neprobíhá insolvenční řízení, v němž bylo vydáno rozhodnutí o úpadku nebo insolvenční návrh nebyl zamítnut proto, že majetek nepostačuje k úhradě nákladů insolvenčního řízení, nebo nebyl konkurs zrušen proto, že majetek byl zcela nepostačující nebo zavedena nucená správa podle zvláštních právních předpisů, - zájemce není v likvidaci, - zájemce nemá v evidenci daní zachyceny daňové nedoplatky, a to jak v České republice, tak v zemi sídla, místa podnikání či bydliště dodavatele - zájemce nemá nedoplatek na pojistném a na penále na veřejné zdravotní pojištění, a to jak v České republice, tak v zemi sídla, místa podnikání či bydliště dodavatele, - zájemce nemá nedoplatek na pojistném a na penále na sociální zabezpečení a příspěvku na státní politiku zaměstnanosti, a to jak v České republice, tak v zemi sídla, místa podnikání či bydliště dodavatele - zájemce nebyl v posledních 3 letech pravomocně disciplinárně potrestán či mu nebylo pravomocně uloženo kárné opatření podle zvláštních právních předpisů. Totéž platí pro odpovědného zástupce a jiné osoby odpovídající za činnost zájemce. V dne: (Obchodní firma statutární orgán podpisy každého člena statutárního orgánu)

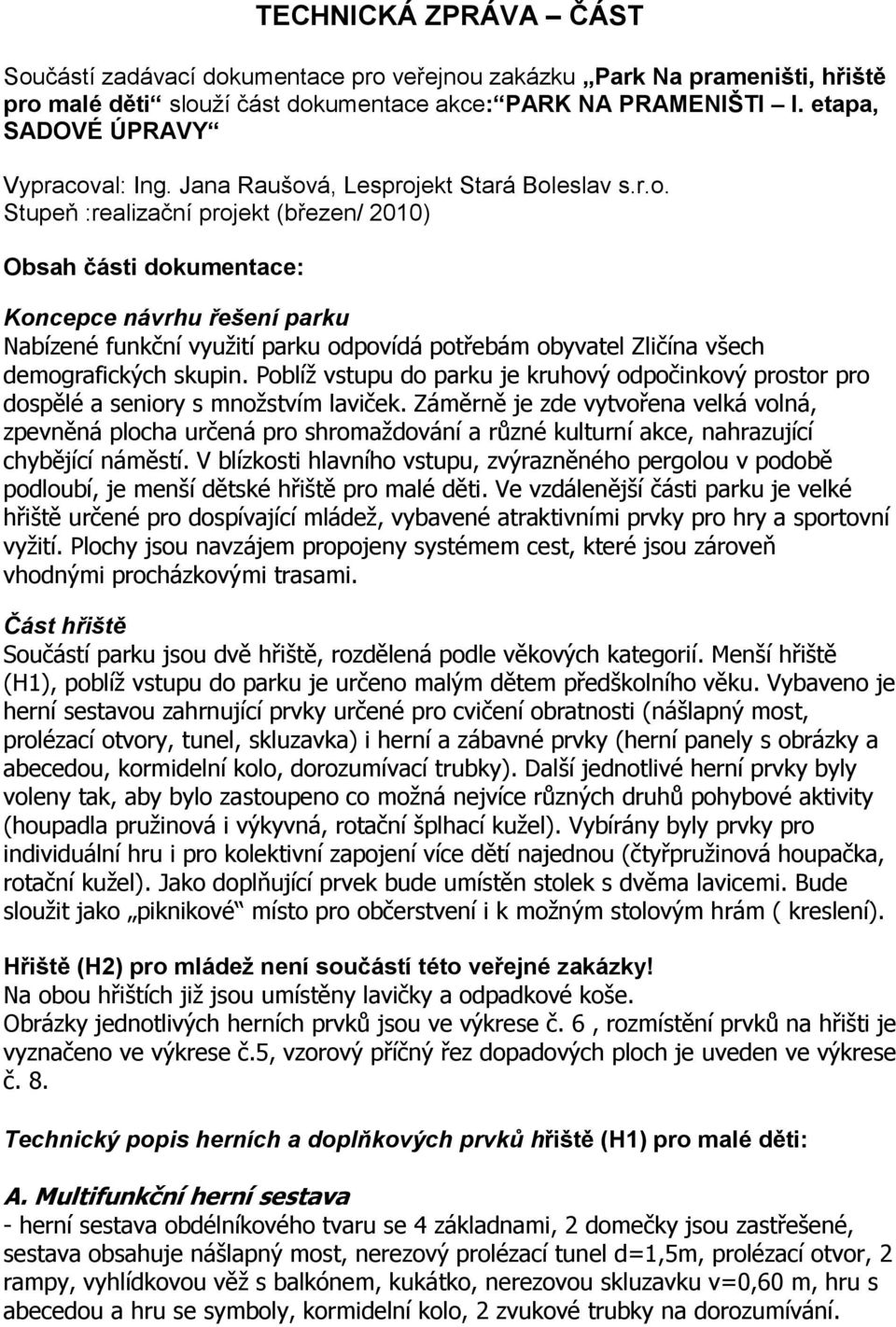

2 TECHNICKÁ ZPRÁVA ČÁST Součástí zadávací dokumentace pro veřejnou zakázku Park Na prameništi, hřiště pro malé děti slouží část dokumentace akce: PARK NA PRAMENIŠTI I. etapa, SADOVÉ ÚPRAVY Vypracoval: Ing. Jana Raušová, Lesprojekt Stará Boleslav s.r.o. Stupeň :realizační projekt (březen/ 2010) Obsah části dokumentace: Koncepce návrhu řešení parku Nabízené funkční využití parku odpovídá potřebám obyvatel Zličína všech demografických skupin. Poblíž vstupu do parku je kruhový odpočinkový prostor pro dospělé a seniory s množstvím laviček. Záměrně je zde vytvořena velká volná, zpevněná plocha určená pro shromaždování a různé kulturní akce, nahrazující chybějící náměstí. V blízkosti hlavního vstupu, zvýrazněného pergolou v podobě podloubí, je menší dětské hřiště pro malé děti. Ve vzdálenější části parku je velké hřiště určené pro dospívající mládež, vybavené atraktivními prvky pro hry a sportovní vyžití. Plochy jsou navzájem propojeny systémem cest, které jsou zároveň vhodnými procházkovými trasami. Část hřiště Součástí parku jsou dvě hřiště, rozdělená podle věkových kategorií. Menší hřiště (H1), poblíž vstupu do parku je určeno malým dětem předškolního věku. Vybaveno je herní sestavou zahrnující prvky určené pro cvičení obratnosti (nášlapný most, prolézací otvory, tunel, skluzavka) i herní a zábavné prvky (herní panely s obrázky a abecedou, kormidelní kolo, dorozumívací trubky). Další jednotlivé herní prvky byly voleny tak, aby bylo zastoupeno co možná nejvíce různých druhů pohybové aktivity (houpadla pružinová i výkyvná, rotační šplhací kužel). Vybírány byly prvky pro individuální hru i pro kolektivní zapojení více dětí najednou (čtyřpružinová houpačka, rotační kužel). Jako doplňující prvek bude umístěn stolek s dvěma lavicemi. Bude sloužit jako piknikové místo pro občerstvení i k možným stolovým hrám ( kreslení). Hřiště (H2) pro mládež není součástí této veřejné zakázky! Na obou hřištích již jsou umístěny lavičky a odpadkové koše. Obrázky jednotlivých herních prvků jsou ve výkrese č. 6, rozmístění prvků na hřišti je vyznačeno ve výkrese č.5, vzorový příčný řez dopadových ploch je uveden ve výkrese č. 8. Technický popis herních a doplňkových prvků hřiště (H1) pro malé děti: A. Multifunkční herní sestava - herní sestava obdélníkového tvaru se 4 základnami, 2 domečky jsou zastřešené, sestava obsahuje nášlapný most, nerezový prolézací tunel d=1,5m, prolézací otvor, 2 rampy, vyhlídkovou věž s balkónem, kukátko, nerezovou skluzavku v=0,60 m, hru s abecedou a hru se symboly, kormidelní kolo, 2 zvukové trubky na dorozumívání.

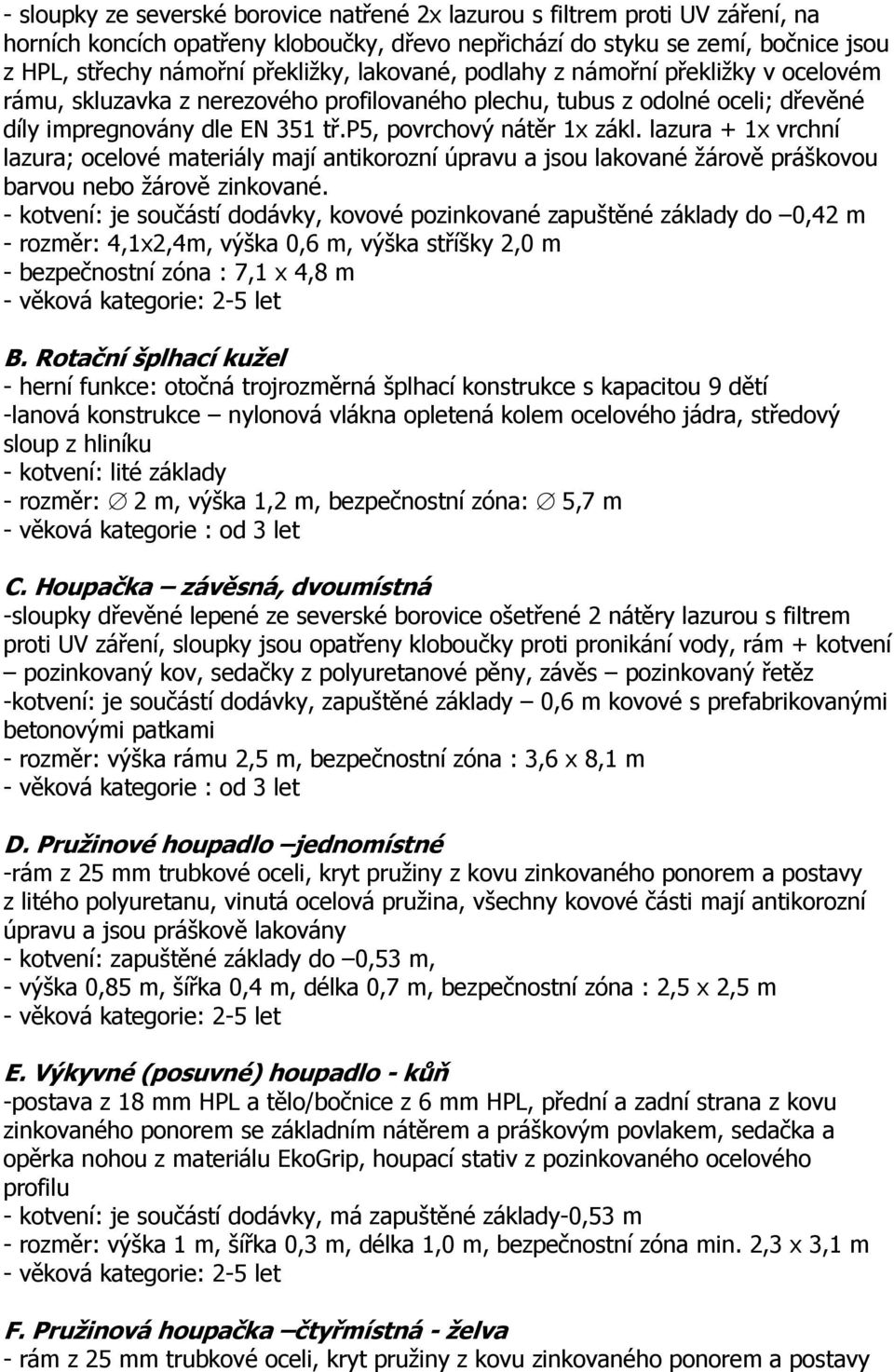

3 - sloupky ze severské borovice natřené 2x lazurou s filtrem proti UV záření, na horních koncích opatřeny kloboučky, dřevo nepřichází do styku se zemí, bočnice jsou z HPL, střechy námořní překližky, lakované, podlahy z námořní překližky v ocelovém rámu, skluzavka z nerezového profilovaného plechu, tubus z odolné oceli; dřevěné díly impregnovány dle EN 351 tř.p5, povrchový nátěr 1x zákl. lazura + 1x vrchní lazura; ocelové materiály mají antikorozní úpravu a jsou lakované žárově práškovou barvou nebo žárově zinkované. - kotvení: je součástí dodávky, kovové pozinkované zapuštěné základy do 0,42 m - rozměr: 4,1x2,4m, výška 0,6 m, výška stříšky 2,0 m - bezpečnostní zóna : 7,1 x 4,8 m - věková kategorie: 2-5 let B. Rotační šplhací kužel - herní funkce: otočná trojrozměrná šplhací konstrukce s kapacitou 9 dětí -lanová konstrukce nylonová vlákna opletená kolem ocelového jádra, středový sloup z hliníku - kotvení: lité základy - rozměr: 2 m, výška 1,2 m, bezpečnostní zóna: 5,7 m - věková kategorie : od 3 let C. Houpačka závěsná, dvoumístná -sloupky dřevěné lepené ze severské borovice ošetřené 2 nátěry lazurou s filtrem proti UV záření, sloupky jsou opatřeny kloboučky proti pronikání vody, rám + kotvení pozinkovaný kov, sedačky z polyuretanové pěny, závěs pozinkovaný řetěz -kotvení: je součástí dodávky, zapuštěné základy 0,6 m kovové s prefabrikovanými betonovými patkami - rozměr: výška rámu 2,5 m, bezpečnostní zóna : 3,6 x 8,1 m - věková kategorie : od 3 let D. Pružinové houpadlo jednomístné -rám z 25 mm trubkové oceli, kryt pružiny z kovu zinkovaného ponorem a postavy z litého polyuretanu, vinutá ocelová pružina, všechny kovové části mají antikorozní úpravu a jsou práškově lakovány - kotvení: zapuštěné základy do 0,53 m, - výška 0,85 m, šířka 0,4 m, délka 0,7 m, bezpečnostní zóna : 2,5 x 2,5 m - věková kategorie: 2-5 let E. Výkyvné (posuvné) houpadlo - kůň -postava z 18 mm HPL a tělo/bočnice z 6 mm HPL, přední a zadní strana z kovu zinkovaného ponorem se základním nátěrem a práškovým povlakem, sedačka a opěrka nohou z materiálu EkoGrip, houpací stativ z pozinkovaného ocelového profilu - kotvení: je součástí dodávky, má zapuštěné základy-0,53 m - rozměr: výška 1 m, šířka 0,3 m, délka 1,0 m, bezpečnostní zóna min. 2,3 x 3,1 m - věková kategorie: 2-5 let F. Pružinová houpačka čtyřmístná - želva - rám z 25 mm trubkové oceli, kryt pružiny z kovu zinkovaného ponorem a postavy

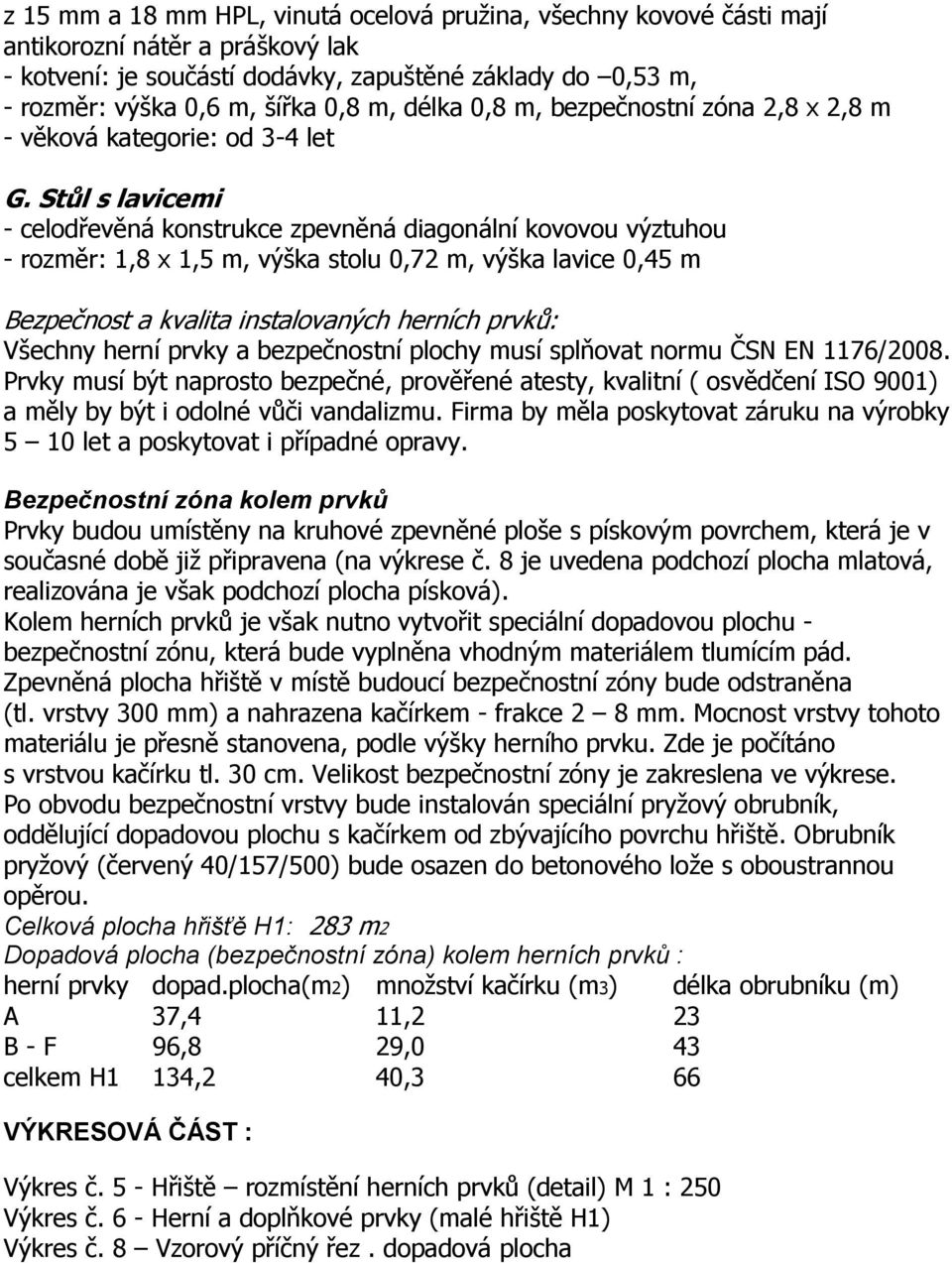

4 z 15 mm a 18 mm HPL, vinutá ocelová pružina, všechny kovové části mají antikorozní nátěr a práškový lak - kotvení: je součástí dodávky, zapuštěné základy do 0,53 m, - rozměr: výška 0,6 m, šířka 0,8 m, délka 0,8 m, bezpečnostní zóna 2,8 x 2,8 m - věková kategorie: od 3-4 let G. Stůl s lavicemi - celodřevěná konstrukce zpevněná diagonální kovovou výztuhou - rozměr: 1,8 x 1,5 m, výška stolu 0,72 m, výška lavice 0,45 m Bezpečnost a kvalita instalovaných herních prvků: Všechny herní prvky a bezpečnostní plochy musí splňovat normu ČSN EN 1176/2008. Prvky musí být naprosto bezpečné, prověřené atesty, kvalitní ( osvědčení ISO 9001) a měly by být i odolné vůči vandalizmu. Firma by měla poskytovat záruku na výrobky 5 10 let a poskytovat i případné opravy. Bezpečnostní zóna kolem prvků Prvky budou umístěny na kruhové zpevněné ploše s pískovým povrchem, která je v současné době již připravena (na výkrese č. 8 je uvedena podchozí plocha mlatová, realizována je však podchozí plocha písková). Kolem herních prvků je však nutno vytvořit speciální dopadovou plochu - bezpečnostní zónu, která bude vyplněna vhodným materiálem tlumícím pád. Zpevněná plocha hřiště v místě budoucí bezpečnostní zóny bude odstraněna (tl. vrstvy 300 mm) a nahrazena kačírkem - frakce 2 8 mm. Mocnost vrstvy tohoto materiálu je přesně stanovena, podle výšky herního prvku. Zde je počítáno s vrstvou kačírku tl. 30 cm. Velikost bezpečnostní zóny je zakreslena ve výkrese. Po obvodu bezpečnostní vrstvy bude instalován speciální pryžový obrubník, oddělující dopadovou plochu s kačírkem od zbývajícího povrchu hřiště. Obrubník pryžový (červený 40/157/500) bude osazen do betonového lože s oboustrannou opěrou. Celková plocha hřišťě H1: 283 m2 Dopadová plocha (bezpečnostní zóna) kolem herních prvků : herní prvky dopad.plocha(m2) množství kačírku (m3) délka obrubníku (m) A 37,4 11,2 23 B - F 96,8 29,0 43 celkem H1 134,2 40,3 66 VÝKRESOVÁ ČÁST : Výkres č. 5 - Hřiště rozmístění herních prvků (detail) M 1 : 250 Výkres č. 6 - Herní a doplňkové prvky (malé hřiště H1) Výkres č. 8 Vzorový příčný řez. dopadová plocha

5

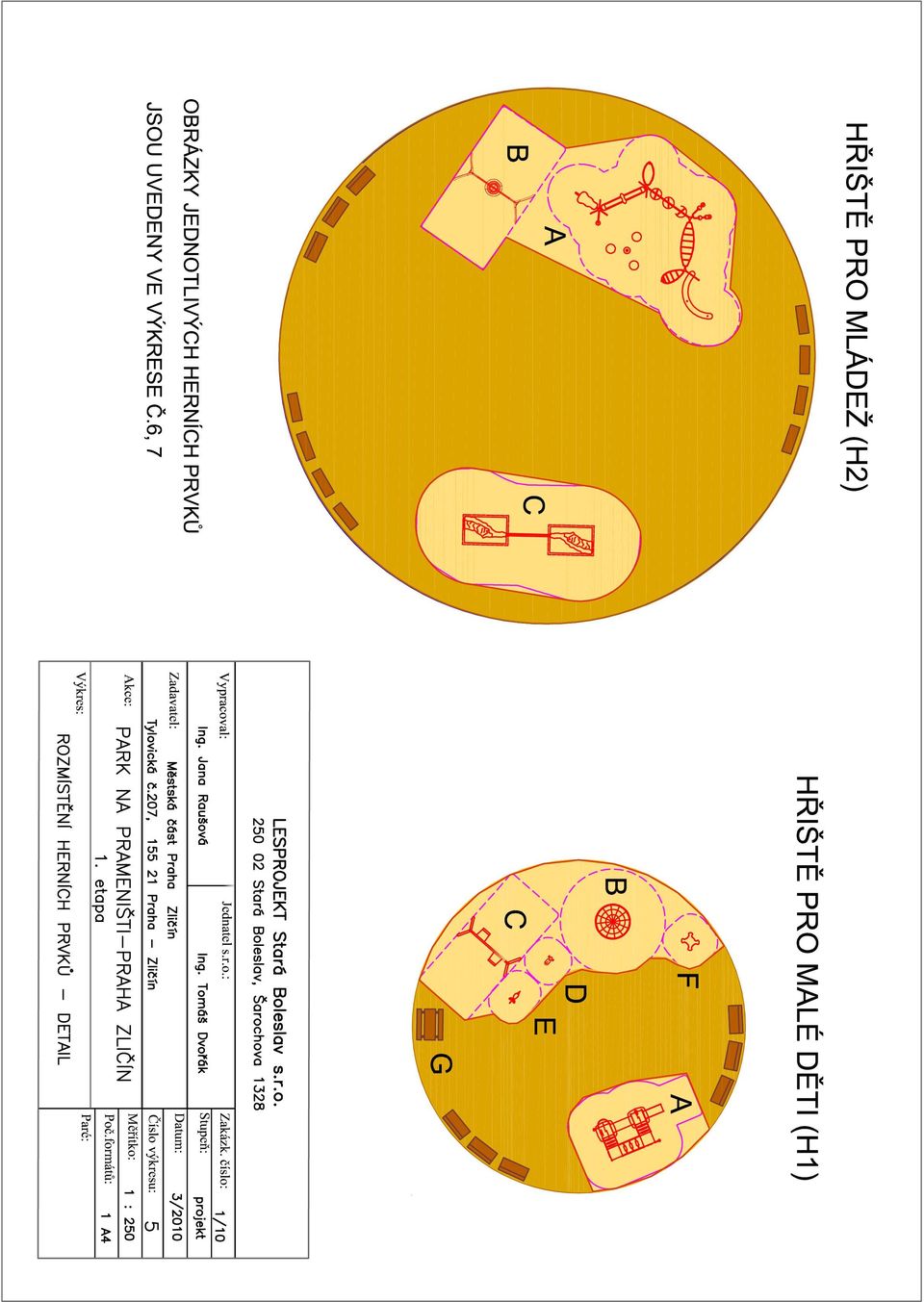

6 Akce: PARK NA PRAMENIŠTI PRAHA ZLIČÍN, 1.etapa HERNÍ A DOPLŇKOVÉ PRVKY (malé hřiště H1) A HERNÍ SESTAVA B ROTAČNÍ KUŽEL C HOUPAČKA - závěsná D HOUPAČKA pružinová E HOUPAČKA posunovací F HOUPAČKA pružinová G STŮL+LAVICE Výkres č.6

7

8 Tabulka výměr Číslo Popis jednotlivých prací Množství dle PD M.j. Jedn. cena v Kč Celk. cena v Kč bez DPH ZEMNÍ PRÁCE Bourací práce 1. Odstranění podkladů nebo krytů z kameniva drceného se štětem, tl. do 300 mm 134,2 m2 2. Odvoz hmot na skládku vč. poplatku za skládku (134,2 m2 x 0,3 m) Celkem - bourací práce Bezpečnostní dopadové plochy u herních prvků (nové plochy kačírkové a obrubníky) 3. Plocha kačírková (fr.2-8 mm) tl. vrstvy 300 mm 134,2 m2 4. Obrubník pryžový (červený 40/157/500) obvod kačírkové plochy,včetně osazení a lože 66 m Celkem - dokončovací práce Celkem bezpečnostní dopadové plochy ZEMNÍ PRÁCE celkem bez DPH

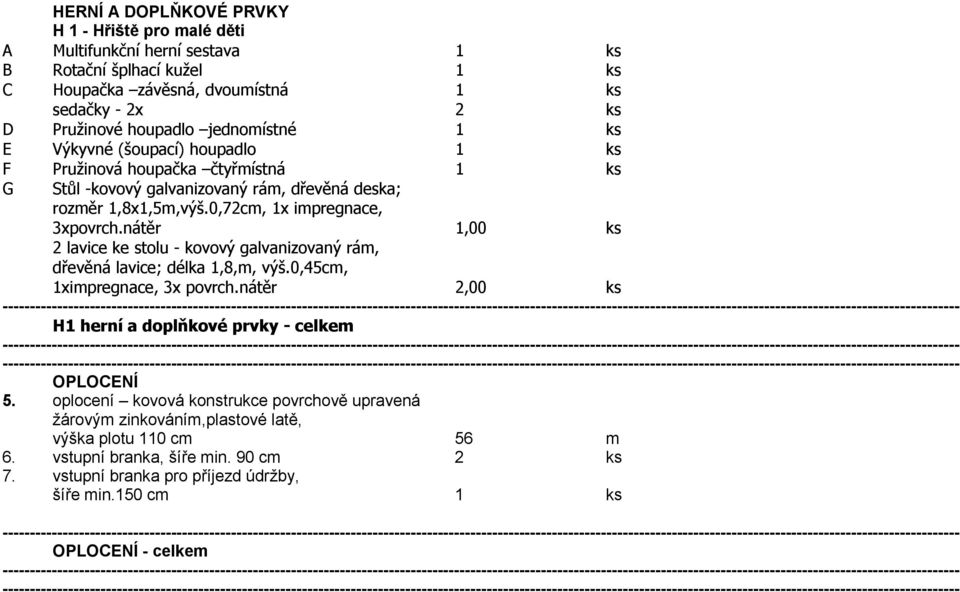

9 HERNÍ A DOPLŇKOVÉ PRVKY H 1 - Hřiště pro malé děti A Multifunkční herní sestava 1 ks B Rotační šplhací kužel 1 ks C Houpačka závěsná, dvoumístná 1 ks sedačky - 2x 2 ks D Pružinové houpadlo jednomístné 1 ks E Výkyvné (šoupací) houpadlo 1 ks F Pružinová houpačka čtyřmístná 1 ks G Stůl -kovový galvanizovaný rám, dřevěná deska; rozměr 1,8x1,5m,výš.0,72cm, 1x impregnace, 3xpovrch.nátěr 1,00 ks 2 lavice ke stolu - kovový galvanizovaný rám, dřevěná lavice; délka 1,8,m, výš.0,45cm, 1ximpregnace, 3x povrch.nátěr 2,00 ks H1 herní a doplňkové prvky - celkem OPLOCENÍ 5. oplocení kovová konstrukce povrchově upravená žárovým zinkováním,plastové latě, výška plotu 110 cm 56 m 6. vstupní branka, šíře min. 90 cm 2 ks 7. vstupní branka pro příjezd údržby, šíře min.150 cm 1 ks OPLOCENÍ - celkem

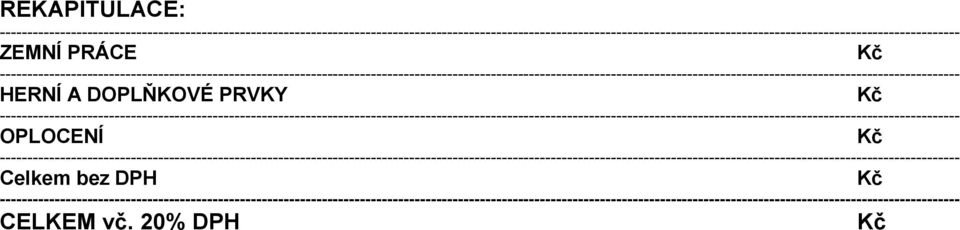

10 REKAPITULACE: ZEMNÍ PRÁCE Kč HERNÍ A DOPLŇKOVÉ PRVKY Kč OPLOCENÍ Kč Celkem bez DPH Kč CELKEM vč. 20% DPH Kč
