1 Pojďte dál NAVRHNOUT, VYPROJEKTOVAT A POSTAVIT DŮM JE KOMPLEXNÍ PRÁCE, KTERÁ VYŽADUJE DOKONALOU KOOPERACI VŠECH ZÚČASTNĚNÝCH. IDEÁLNÍ PROTO JE A V DNEŠNÍ DOBĚ SE TAKOVÝ ZPŮSOB ZAČÍNÁ ROZMÁHAT NAJÍT SI FIRMU, KTERÁ ZVLÁDNE VŠECHNY TYTO TŘI FÁZE SAMA. JAK POSTAVIT INVESTOROVI DŮM JEHO SNŮ, A TO JEŠTĚ V DOBĚ, KDY JE SLUŽEBNĚ V ZAHRANIČÍ, NÁM POVYPRÁVĚL ARCHITEKT Z ARCHITEKTONICKO-REALIZAČNÍHO ATELIÉRU 3AE LUKÁŠ PEJSAR. 76

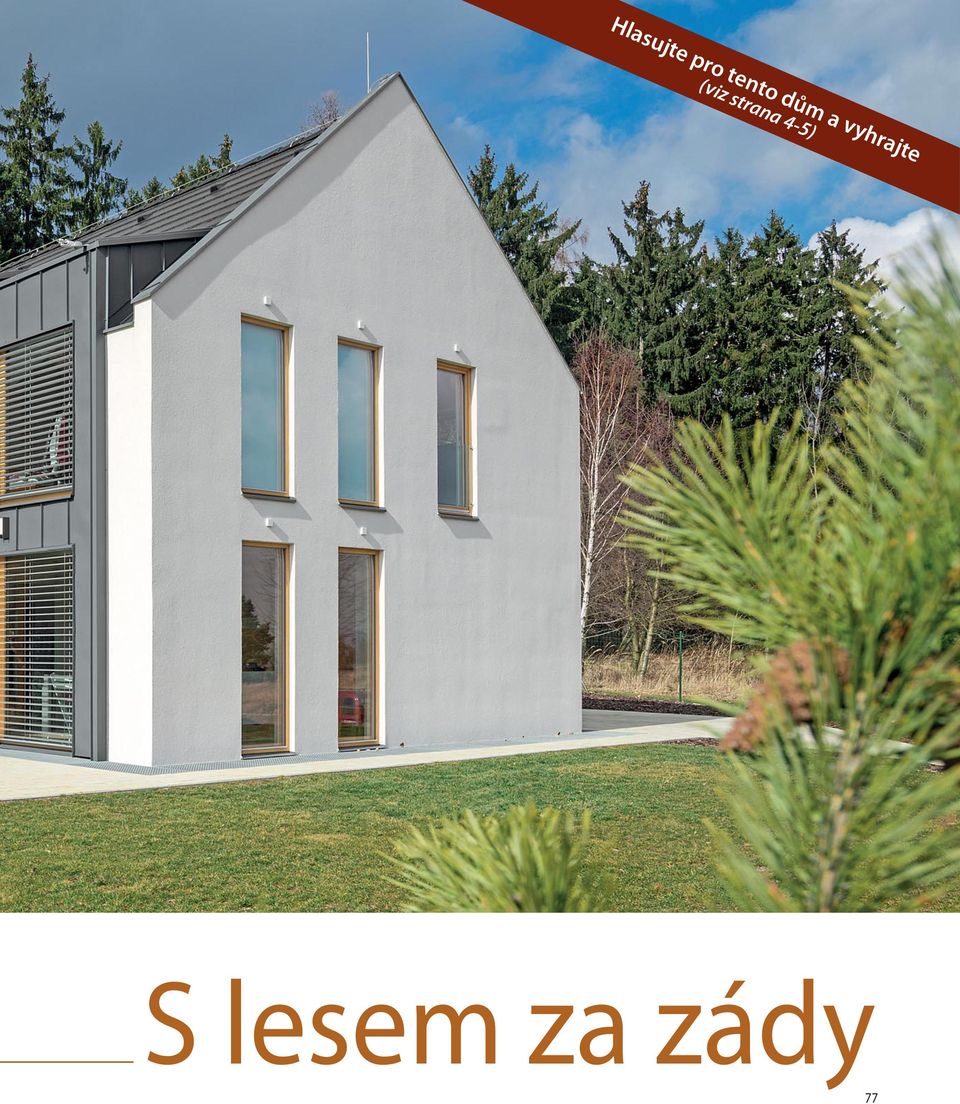

2 Hlasujte pro tento dům a vyhrajte (viz strana 4-5) S lesem za zády77

3 78 1

4 Pojďte dál 1 DLOUHÝ DIALOG MEZI ARCHITEKTEM A STAVEBNÍKEM PROVĚŘIL MNOHO MOŽNOSTÍ V OBLASTI TVARU A MATERIÁLOVÉHO PROVEDENÍ STAVBY. NAKONEC SE OBĚ STRANY SHODLY NA ŘEŠENÍ, KTERÉ MAXIMÁLNĚ VYHOVUJE PŘEDSTAVÁM RODINY MAJITELE DOMU A TO ZA CENU POUZE MALÝCH KOMPROMISŮ VE VZTAHU K IDEÁLU ARCHITEKTŮ 2 LES, KTERÝ VSTUPUJE AŽ NA POZEMEK, BYL VELKÝM BENEFITEM A HLAVNÍ NEVÝHODOU ZÁROVEŇ. POSKYTUJE MÍSTU VELMI UNIKÁTNÍ A NEOPAKOVATELNOU ATMOSFÉRU, Z LEGISLATIVNÍCH DŮVODŮ ALE ZNAČNĚ KOMPLIKOVAL USAZENÍ DOMU NA POZEMKU Pro stavebníka bylo od počátku důležité, aby projekce jeho do - mu byla provázána s realizací. Protože tento styl práce je podle našeho názoru správnou cestou, dohodli jsme se na spolupráci velmi rychle. Propojenost od počátku ideového návrhu s sebou nese velkou dávku odpovědnosti obou stran, je to ale zároveň cesta, jak dílo dotvořit skutečně dle původního návrhu. V období studie a projektování stavby jsme s investorem věnovali diskuzím nadstandardní množství času. Hodně netradiční na naší spolupráci byl fakt, že klient 2 se v době projektování domu nacházel převážně mimo republiku a schůzky probíhaly většinou virtuálně přes videokonference, což byla i pro nás nová zkušenost. Musím připustit, že mám raději osobní schůzky, i přesto ale přiznávám, že na mne tento způsob komunikace zapůsobil překvapivě pozitivně. Ochranné pásmo lesa ohrozilo výstavbu Když stavebník oslovil náš ateliér, měl již vybraný a koupený pozemek. Jeho hlavní nevýhodou byl paradoxně jeho velký benefit k pozemku totiž patří část lesa, který místu dodává skutečně unikátní atmosféru. Les jako takový má ale jednu zásadní nevýhodu jeho ochranné pásmo činí 50 metrů, což by výstavbu na pozemku prakticky znemožnilo. Zažádali jsme proto o výjimku, kterou jsme naštěstí dostali. Výrazně nám pomohl fakt, že úřad již takové povolení udělil u sousedního pozemku. Dalším charakteristickým rysem parcely bylo dvoumetrové převýšení oproti příjezdové komunikaci. To jsme vyřešili plošnou modelací terénu, která tento val posunula až do části za dům. Pobytová část pozemku včetně domu tak spočívá téměř na rovině, zatímco směrem k lesu vznikl terasový schod, který výrazně pomáhá domu zapadnout do krajinného rázu. Tepelné čerpadlo slouží v létě jako klimatizace Investor měl vždy jasnou představu o tom, co má v domě být, jak má být prostorově řešen a co od svého nového domova očekává. Po velmi dlouhém dialogu jsme dospěli k výsledku, který maximální možnou mírou vyhovuje představám rodiny majitele domu, a to za cenu pouze malých kompromisů ve vztahu k ideálu architektů. Od počátku bylo jasné, že se bude jednat o nízkoenergetický dům, rozhodování při výběru jednotlivých technologií bylo delší. Největší dilema panovalo při návrhu vytápění, kde nakonec zvítězila kombinace podlahového topení v přízemí a teplovzdušného vytápění s rekuperací tepla ve druhém podlaží. Zdrojem energie je zde tepelné čerpadlo vzduch/voda, které topí do dvou akumulačních nádrží. Jedna slouží pro ohřev vody, z druhé je energie distribuována do podlahového a teplovzdušného vytápění. Díky tomu, že tepelné čerpadlo umí i chladit, může systém vytápění sloužit v létě jako klimatizace domu. Krb v otevřeném prostoru Dalším požadavkem klienta byl krb. Protože krb v nízkoenergetickém domě není ideální řešení, museli jsme pečlivě vyřešit problém nechtěného přehřívání prostoru. Krb byl umístěn do obývacího pokoje, který je otevřený přes obě podlaží, tudíž teplo sálající z krbu stoupá až pod střešní rovinu, odkud je nasáváno rekuperací a následně rozváděno do celého objektu. Realizace probíhala hladce, protože veškeré věci byly domyšleny a rozhodnuty již při projektování. Díky tomu, že klademe velký důraz na precizní přípravu konstrukčního systému Novatop během projekce, byla nosná kostra postavena za čtyři dny. Při vlastní stavbě domu bylo provedeno pouze pár drobných upřesnění. Technologie masivních dřevěných panelů je obecně naprosto přesná, eliminuje spoustu lidských chyb, rychlost výstavby je nesrovnatelná s ostatními a hlavně zaručuje velice příjemné vnitřní klima. Připravila Dagmar Šimonová Foto Martin Zeman 2/

5 I DÍKY TOMU, ŽE SOUSEDNÍ DŮM JIŽ V MINULOSTI DOSTAL VÝJIMKU NA UMÍSTĚNÍ DOMU UVNITŘ 50METROVÉHO OCHRANNÉHO PÁSMA LESA, MOHLI ARCHITEKTI USADIT DŮM NA POZEMEK TAK, JAK PŮVODNĚ ZAMÝŠLELI

6 81

7 82 1

8 1 HLAVNÍMU OBYTNÉMU PROSTORU DOMINUJE LOMENICOVÉ SCHODIŠTĚ OD SPOLEČNOSTI SWN MORAVIA, VEDOUCÍ DO DRUHÉHO NADZEMNÍHO PODLAŽÍ A PŘEDEVŠÍM MNOŽSTVÍ POHLEDOVÉHO DŘEVA, KTERÉ DO INTERIÉRU VPUSTIL KONSTRUKČNÍ SYSTÉM Z MASIVNÍCH DŘEVĚNÝCH PANELŮ NOVATOP 2 KRB, KTERÝ BYL JEDNOZNAČNÝM POŽADAVKEM INVESTORA, NENÍ V NÍZKOENERGETICKÉM DOMĚ IDEÁLNÍ ŘEŠENÍ. STUDIO 3AE VYŘEŠILO PROBLÉM NECHTĚNÉHO PŘEHŘÍVÁNÍ PROSTORU UMÍSTĚNÍM KRBU DO OBÝVACÍHO E, KTERÝ JE OTEVŘENÝ PŘES OBĚ PODLAŽÍ A TAK TEPLO SÁLAJÍCÍ Z KRBU STOUPÁ AŽ POD STŘEŠNÍ ROVINU, ODKUD JE NASÁVÁNO REKUPERACÍ A NÁSLEDNĚ ROZVÁDĚNO DO CELÉHO OBJEKTU 3 LESKLÁ BÍLÁ KUCHYŇSKÁ LINKA JEDNODUCHÝCH TVARŮ JE PODTRŽENA POUŽITÍM ŽLUTÉHO SKLENĚNÉHO OBKLADU. TEN NA JEDNU STRANU KORESPONDUJE S VŠUDYPŘÍTOMNÝM SMRKOVÝM DŘEVEM, NA STRANU DRUHOU SE STARÁ O OŽIVENÍ A ZVÝRAZNĚNÍ STŘÍZLIVÉHO NÁBYTKU 4 JÍDELNA JE OD OBÝVACÍHO E ODDĚLENA JEN ZDÁNLIVĚ, JINAK JE OBYTNÝ PROSTOR PRVNÍHO NADZEMNÍHO PODLAŽÍ PROPOJEN A POSKYTUJE TAK DOSTATEK PROSTORU PRO SPOLEČNÝ POBYT CELÉ RODINY

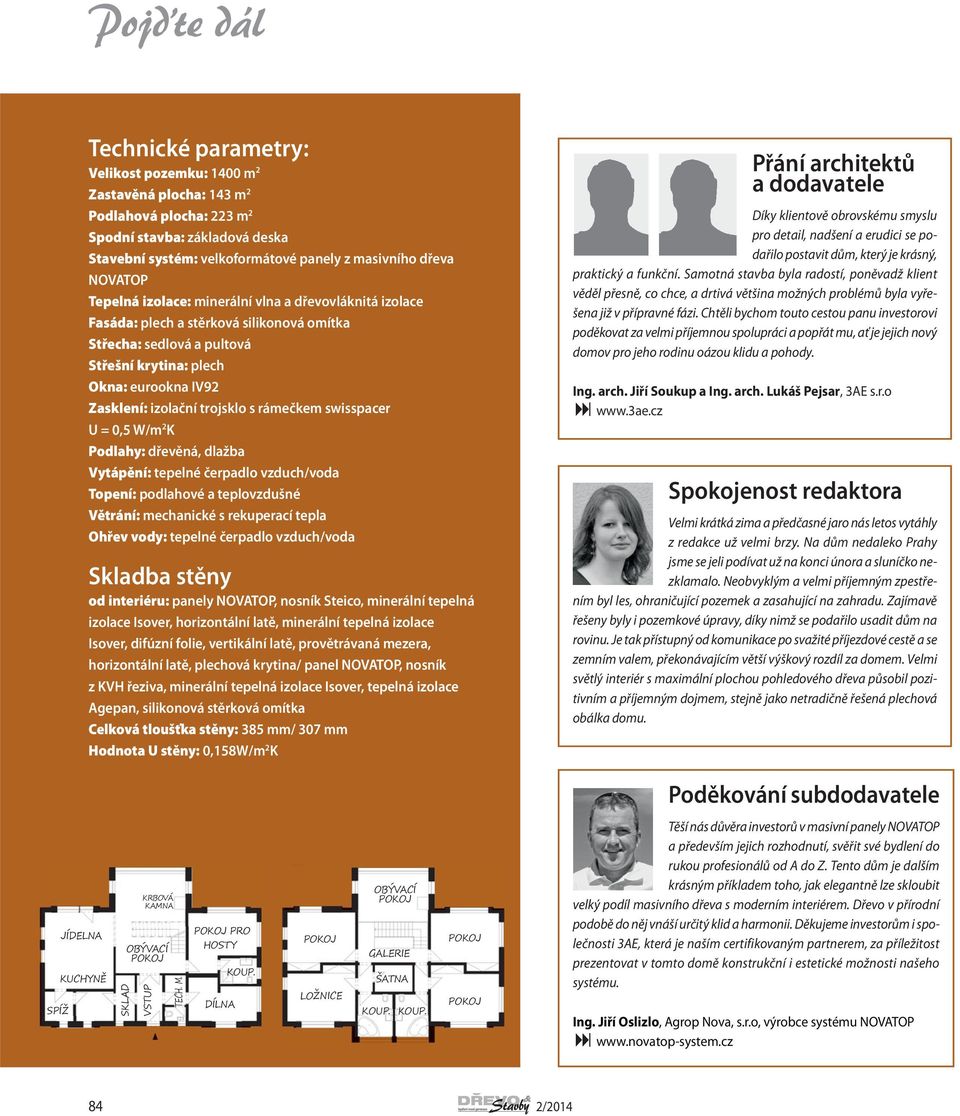

9 Pojďte dál Technické parametry: Velikost pozemku: 1400 m 2 Zastavěná plocha: 143 m 2 Podlahová plocha: 223 m 2 Spodní stavba: základová deska Stavební systém: velkoformátové panely z masivního dřeva NOVATOP Tepelná izolace: minerální vlna a dřevovláknitá izolace Fasáda: plech a stěrková silikonová omítka Střecha: sedlová a pultová Střešní krytina: plech Okna: eurookna IV92 Zasklení: izolační trojsklo s rámečkem swisspacer U = 0,5 W/m 2 K Podlahy: dřevěná, dlažba Vytápění: tepelné čerpadlo vzduch/voda Topení: podlahové a teplovzdušné Větrání: mechanické s rekuperací tepla Ohřev vody: tepelné čerpadlo vzduch/voda Skladba stěny od interiéru: panely NOVATOP, nosník Steico, minerální tepelná izolace Isover, horizontální latě, minerální tepelná izolace Isover, difúzní folie, vertikální latě, provětrávaná mezera, horizontální latě, plechová krytina/ panel NOVATOP, nosník z KVH řeziva, minerální tepelná izolace Isover, tepelná izolace Agepan, silikonová stěrková omítka Celková tloušťka stěny: 385 mm/ 307 mm Hodnota U stěny: 0,158W/m 2 K Přání architektů a dodavatele Díky klientově obrovskému smyslu pro detail, nadšení a erudici se podařilo postavit dům, který je krásný, praktický a funkční. Samotná stavba byla radostí, poněvadž klient věděl přesně, co chce, a drtivá většina možných problémů byla vyřešena již v přípravné fázi. Chtěli bychom touto cestou panu investorovi poděkovat za velmi příjemnou spolupráci a popřát mu, ať je jejich nový domov pro jeho rodinu oázou klidu a pohody. Ing. arch. Jiří Soukup a Ing. arch. Lukáš Pejsar, 3AE s.r.o Spokojenost redaktora Velmi krátká zima a předčasné jaro nás letos vytáhly z redakce už velmi brzy. Na dům nedaleko Prahy jsme se jeli podívat už na konci února a sluníčko nezklamalo. Neobvyklým a velmi příjemným zpestřením byl les, ohraničující pozemek a zasahující na zahradu. Zajímavě řešeny byly i pozemkové úpravy, díky nimž se podařilo usadit dům na rovinu. Je tak přístupný od komunikace po svažité příjezdové cestě a se zemním valem, překonávajícím větší výškový rozdíl za domem. Velmi světlý interiér s maximální plochou pohledového dřeva působil pozitivním a příjemným dojmem, stejně jako netradičně řešená plechová obálka domu. Poděkování subdodavatele JÍDELNA KUCHYNĚ SPÍŽ SKLAD KRBOVÁ KAMNA OBÝVACÍ VSTUP TECH. M. PRO HOSTY DÍLNA KOUP. LOŽNICE OBÝVACÍ GALERIE ŠATNA KOUP. KOUP. Těší nás důvěra investorů v masivní panely NOVATOP a především jejich rozhodnutí, svěřit své bydlení do rukou profesionálů od A do Z. Tento dům je dalším krásným příkladem toho, jak elegantně lze skloubit velký podíl masivního dřeva s moderním interiérem. Dřevo v přírodní podobě do něj vnáší určitý klid a harmonii. Děkujeme investorům i společnosti 3AE, která je naším certifikovaným partnerem, za příležitost prezentovat v tomto domě konstrukční i estetické možnosti našeho systému. Ing. Jiří Oslizlo, Agrop Nova, s.r.o, výrobce systému NOVATOP /2014
