Technologické aspekty výstavby ze dřeva a materiálů na bázi dřeva v České republice
|
|
- Ludvík Havlíček
- před 8 lety
- Počet zobrazení:
Transkript
1 Mendelova zemědělská a lesnická univerzita v Brně Lesnická a dřevařská fakulta Zdeňka Havířová Technologické aspekty výstavby ze dřeva a materiálů na bázi dřeva v České republice Zlín
2 Téma semináře Nové technologie stavitelství ze dřeva Možnosti využití dřeva a materiálů na bázi dřeva ve stavebních konstrukcích Univerzita Tomáše Bati ve Zlíně
3 Dřevo ve stavebnictví spotřeba dřeva ve stavebnictví (zdroj: Česká ekonomika v číslech) Univerzita Tomáše Bati ve Zlíně

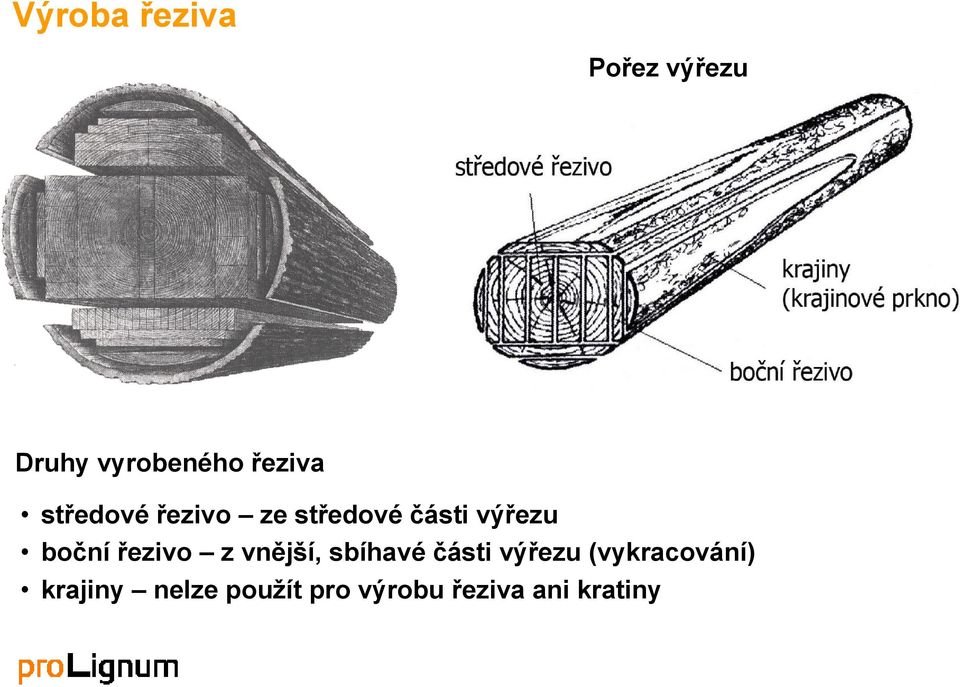

4 Výroba řeziva 14. Pořez výřezu Univerzita Tomáše Bati ve Zlíně Druhy vyrobeného řeziva středové řezivo ze středové části výřezu boční řezivo z vnější, sbíhavé části výřezu (vykracování) krajiny nelze použít pro výrobu řeziva ani kratiny

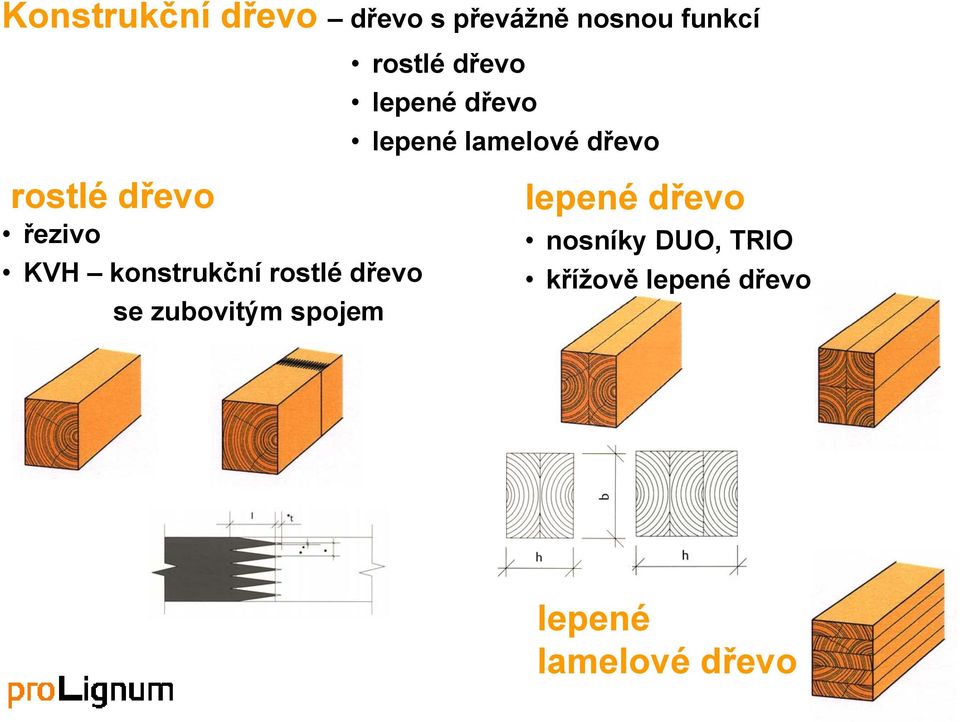

5 Konstrukční dřevo dřevo s převážně nosnou funkcí rostlé dřevo řezivo KVH konstrukční rostlé dřevo se zubovitým spojem rostlé dřevo lepené dřevo Univerzita Tomáše Bati ve Zlíně lepené lamelové dřevo lepené dřevo nosníky DUO, TRIO křížově lepené dřevo lepené lamelové dřevo

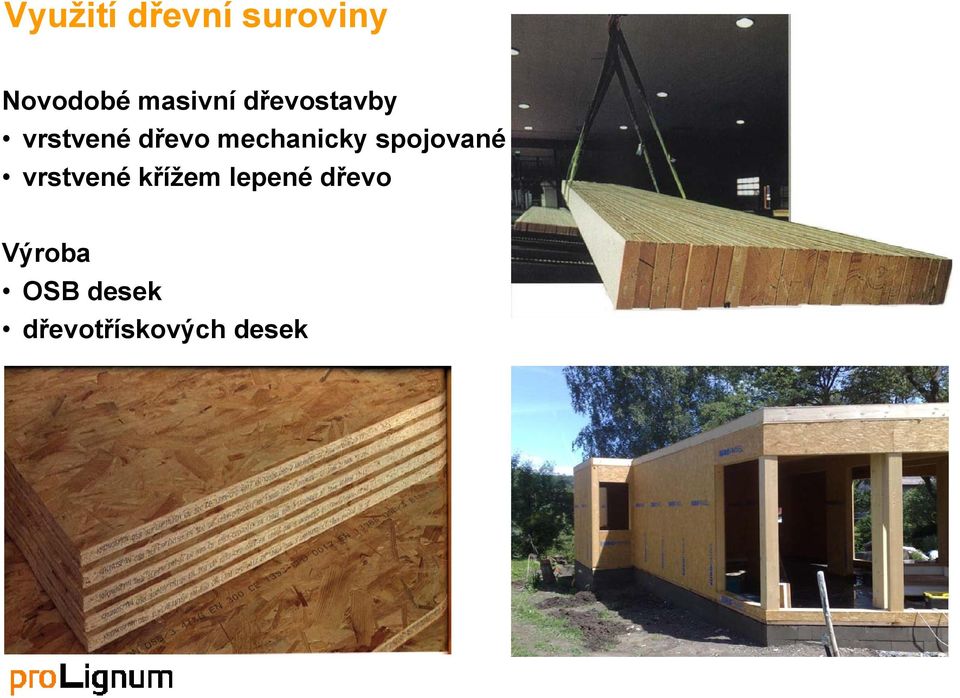

6 Využití dřevní suroviny Novodobé masivní dřevostavby vrstvené dřevo mechanicky spojované vrstvené křížem lepené dřevo Univerzita Tomáše Bati ve Zlíně Výroba OSB desek dřevotřískových desek
7 Novodobé masivní dřevostavby vrstvené dřevo mechanicky spojované
8 Novodobé masivní dřevostavby vrstvené dřevo mechanicky spojované

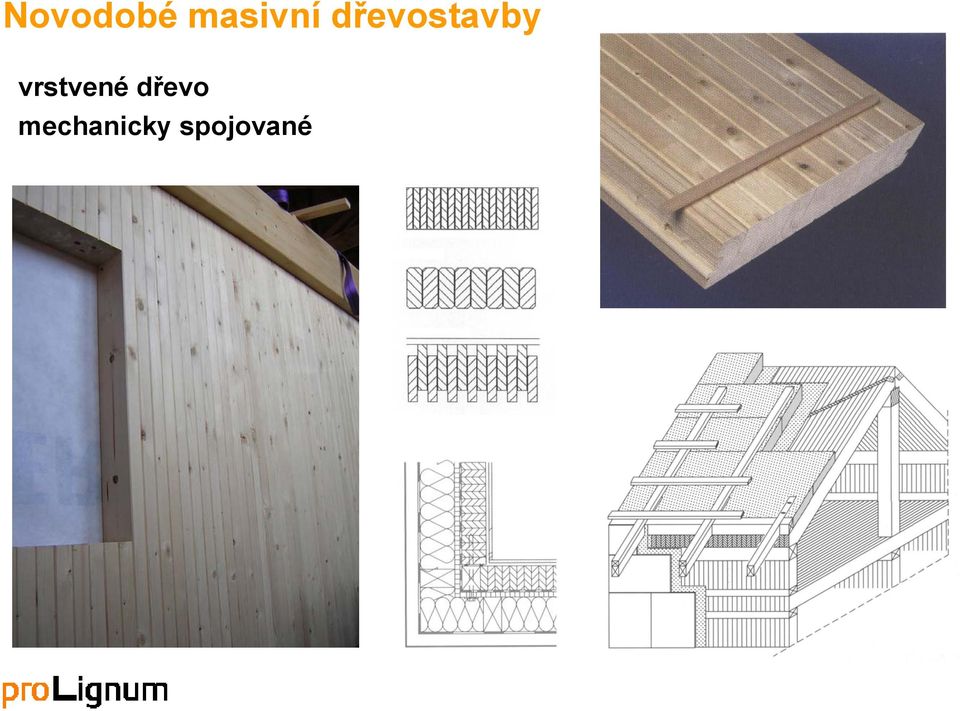

9 Novodobé masivní dřevostavby vrstvené dřevo mechanicky spojované
10 Novodobé masivní dřevostavby vrstvené křížem lepené dřevo
11 Velkoplošné komponenty z masivního smrkového dřeva výroba v ČR tvarově stálé pohledové dřevo rychlá montáž difúzně otevřený systém
12 Vícevrstvé desky vysoká únosnost malá tloušťka - nízká hmotnost povrch - lamely Žebrové komponenty horní a spodní nosná deska příčná a podélná žebra možnost vedení instalací
13 Vnitřní stěna nosná nenosná nosná se zvýšenou požární odolností masivní dřevěná stěna masivní dřevěná stěna sádrovláknitá deska
14 Obvodová stěna s kontaktní fasádou pohledové dřevo sádrovláknitá deska fasádní omítka dřevovláknitá deska masivní dřevěná stěna
15 Obvodová stěna s instalační přístěnou dřevěná odvětraná fasáda kontaktní zateplovací systém alt. 1 dřevěný obklad odvětraná vzduch. mezera difúzní folie dřevovláknitá deska alt. 2 fasádní omítka minerální vlna masivní dřevěná stěna dřevovláknitá deska sádrovláknitá deska
16 Stropní element OSB deska 2x kročejová izolace masivní dřevěná deska příčná a podélná žebra vzduchová mezera vápencová drť masivní dřevěná deska anhydrit (beton) pojistná hydroizolace kročejová izolace masivní dřevěná deska příčná a podélná žebra vzduchová mezera dřevovláknitá deska masivní dřevěná deska
17 Střešní element násyp - kačírek folie PVC polystyren hydroizolační pás masivní dřevěná deska příčná a podélná žebra vzduchová mezera masivní dřevěná deska skládaná krytina odvětraná vzduch. mezera pojistná difúzní folie masivní dřevěná deska příčná a podélná žebra dřevovláknitá deska masivní dřevěná deska parozábrana dřevovláknitá deska sádrovláknitá deska
18 Maloformátové křížem lepené desky KLP výroba v ČR tvarově stálé difúzně otevřený systém
19 Maloformátové křížem lepené desky KLP Dílce š. 36 (48) cm - stěny, stropy, střechy Výška na celou výšku stěny Hmotnost cca 36 kg (manipulace) Nízkoenergetické stavby (nadstandard s hodnotou U 0,19 W/m 2 K) tloušťka v mm Fasádní omítka 8 Certifikovaný fasádní systém (dřevovláknitá deska tvrdá) 60 Izolační vrstva (dřevovláknitá deska měkká) 160 Folie neprůvzdušnost stavby 0,25 Panel KLP 80(100) Parobrzda 0,25 Předstěna 40 Sádrovláknitá deska 13 Celkem 361
20 Difúzně otevřené konstrukce měření vlhkosti
21 Difúzně otevřené konstrukce měření vlhkosti
22 Difúzně otevřené konstrukce měření vlhkosti - rámová konstrukce
