DrenáÏne a viacúãelové rúry Strabusil a Strasil OdvodÀovanie komunikácií

Transkript

1 DrenáÏne a viacúãelové rúry Strabusil a Strasil OdvodÀovanie komunikácií Systémové poradenstvo

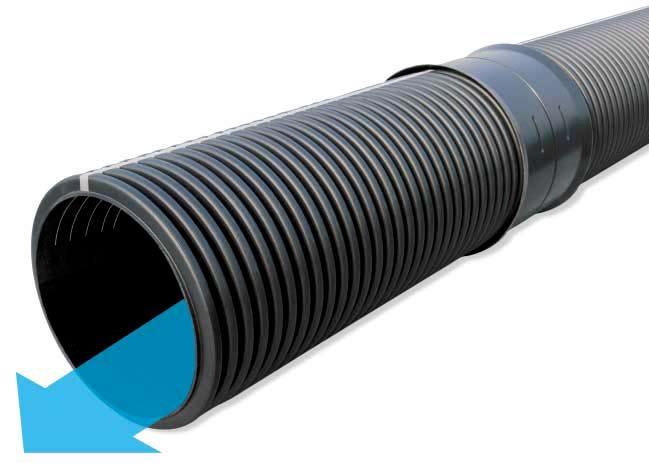

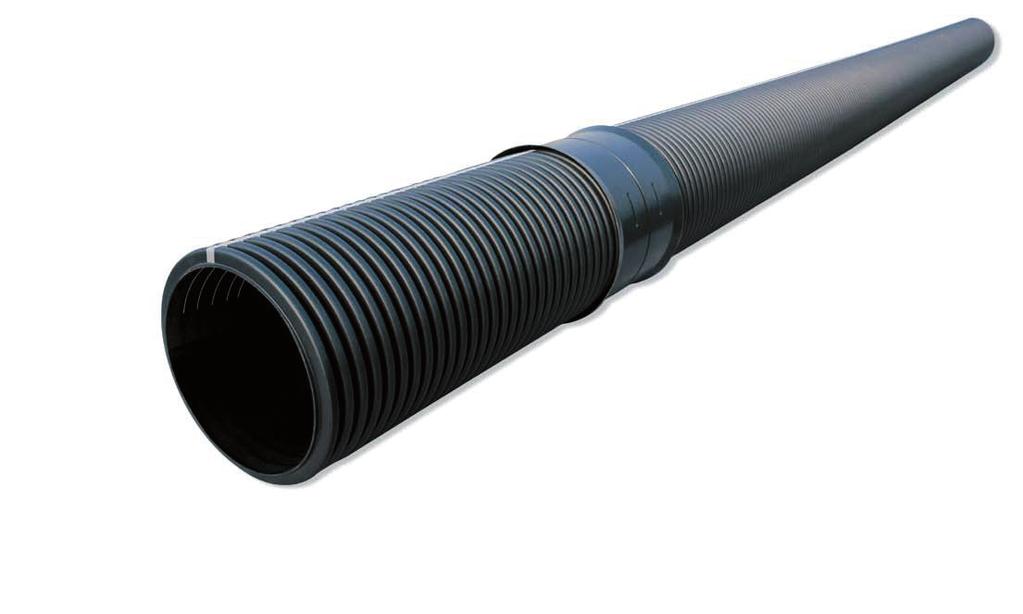

2 Strabusil drenáïna trubka s vysokou pevnosèou z PE-HD DN D renážne rúr y Strabusil s l ú ž i a predovšetkým ku odvodneniu komunikácií, letísk, športovísk a v prípadoch, kedy sú na drenážne trubky zvýšené požiadavky. (hlavne na odolnosť tlaku) Strabusil LP, MP a TP sú rúry dvojpláštovej konštrukcie s hladkou vnútornou plochou a profilovanou stenou podľa DIN 4262, časť 1. Sú vyrobené z vysoko kvalitného materiálu PE-HD. Táto kombinácia rúra v rúre ako i materiál PE-HD spája prednosti, a to veľmi vysokú statickú pevnosť s mimoriadne vysokým odtokom vody. Výhodou pri preprave a montáži je pomerne nízka vlastná hmotnosť rúrok. Pre manipuláciu nie sú potrebné špeciálne zdvíhacie mechanizmy. Systém je odolný voči kyselinám a liehom podľa DIN 8075, príloha 1. Extrémna pevnosť v tlaku a pevnosť pri vysokom jednorazovom zaťažení vzniká vlnovým profilovaním, kombináciou trubka v trubke a vysoko akostným materiálom PE-HD. ãiastoãné perforované rúry LP DN Otvory na 220 obvodu rúry. Viacúãelové rúry MP DN 200, 250, 300, 350, 400. Otvory na 120 obvodu rúry. Drenážna i prepravná funkcie. Rúry perforované po celej dºïke rúry TP DN V s t u p n é o t v o r y rov n o m e r n e rozmiestnené po celom obvode rúry. Vysoká schopnosè pohlcovaè vodu je zabezpečená optimálne stanovenými a usporiadanými vpustnými otvormi pre vodu. Umiestnenie otvorov v spodnej vlne zabraňuje ich upchávaniu (plochy pre vtekanie vody predstavuje 50 m 2 /m). Mimoriadne vysok odtok vody vzniká hladkou vnútornou stenou trubky a minimálnym trecím odporom. Hrdlové spojenie pomocou spojovacieho nátrubku pre LP/TP/MP rúry umožňuje rýchlu montáž. Pri MP-rúrkach sa uskutočňuje utesnenie pomocou profilovaného tesniaceho krúžku. Názov DN Jednotka Varianta perforácie LP/TP LP/TP LP/TP/MP TP/MP TP/MP TP/MP TP/MP Vonkajší priemer Da cca mm Vnútorný priemer Di cca mm Vstupná plocha perforácie cm 2 /bm Štandardná šírka štrbiny 1,2±0,2 1,2±0,2 1,2±0,2 1,2±0,2 1,2±0,2 1,2±0,2 1,2±0,2 mm Štandardná dĺžka rúry m

3 Nezávislé ústavy, hlavne Technická univerzita Mníchov, skúmali pri rúrach Strabusil okrem iného i statiku a možnosť Nezávislé aplikácie ústavy, vysokotlakového zejména Technická čistenia. Pozitivní výsledky praxe jsou Nezávislé ústavy, zejména Technická Pozitivní výsledky z praxe jsou universita Mnichov, zkoumaly dispozici. universita Nezávislé ústavy, Mnichov, zejména zkoumaly Technická Pozitivní k dispozici. výsledky z praxe jsou Strabusilu mimo jiné statiku u universita Strabusilu Mnichov, mimo jiné zkoumaly i statiku k dispozici. možnost aplikace vysokotlakého u a možnost Strabusilu aplikace mimo jiné vysokotlakého i statiku čištění. a čištění. možnost aplikace vysokotlakého čištění. Systémové poradenstvo DºÏková Délková tuhost Délková tuhost tuhosè rýchle Rychlé vyrovnanie vyrovnání ve výkopu Rychlé Délková vyrovnání tuhost ve výkopu vo výkope minimom minimem nivelačních nivelizačných prací. s Rychlé minimem vyrovnání nivelačních výkopu prací. prác. s minimem nivelačních prací. Tepelná odolnost Tepelná odolnost odolnosè je zajištěna zabezpečená vysoce vysoko jakostním je Tepelná zajištěna odolnost vysoce jakostním PE-HD kvalitným až do PE-HD 40 C až odolnost PE-HD je zajištěna až do vysoce - 40 C jakostním a odolnost proti 40 C UV záření a odolnosè černým PE-HD proti UV až záření do - 40 C černým a odolnost voãi zabarvením. zabarvením. proti UV Ïiareniu UV záření černým je zabezpečená zabarvením. čiernou farbou rúr. Promyšlený doplňkový program Promyšlený doplňkový program Premyslen umožňuje rozmanité způsoby umožňuje Promyšlený rozmanité doplňkový doplnkov způsoby program program spojování bez speciálního nářadí. spojování umožňuje bez rozmanité speciálního způsoby nářadí. umožňuje spojování bez rozmanité speciálního spôsoby nářadí. spojovania bez špeciálneho náradia. Připojení šachty Připojení šachty možné Pripojenie bez velkých nákladů, Připojení možné šachty bez velkých achty nákladů, pomocí speciální bez šachtové veľkých vložky. pomocí je možné speciální bez velkých šachtové nákladů, vložky. pomocí nákladov speciální pomocou šachtové špeciálnej vložky. šachtovej vložky. 3 3 Hydraulika byla vypočtena pomocí DVKW ATV 110 na základě Hydraulika byla vypočtena pomocí DVKW ATV A 110 na základě provozních drsností (K b =0,5 mm). provozních Hydraulika byla drsností vypočtena (K b =0,5 pomocí mm). DVKW ATV A 110 na základě diagramu je třeba vybrat rychlost proudění (m/s) odtok, který Z provozních diagramu drsností je třeba (K vybrat b =0,5 rychlost mm). proudění (m/s) a odtok, který je závislý na jmenovitém profilu (DN) sklonu dna trubky (%). je Z diagramu závislý na je jmenovitém třeba vybrat profilu rychlost (DN) proudění a sklonu (m/s) dna trubky a odtok, (%). který je závislý na jmenovitém profilu (DN) a sklonu dna trubky (%). Tak může být např. pomocí Strabusilu MP DN 350, při sklonu 1%, Tak může být např. pomocí Strabusilu MP DN 350, při sklonu 1%, odvedeno Hydraulika množství bola vody cca. vypočítaná 160 l/s popř. pomocou 580a DVKW 3 /h ATV při rychlosti Tak odvedeno může být množství např. pomocí vody cca. Strabusilu 160 l/s popř. MP DN 580a 350, mpři 3 /h sklonu při rychlosti A 110 1%, na proudění cca. základe 1,8 m/s. proudění odvedeno cca. množství prevádzkových 1,8 m/s. vody cca. drsností 160 l/s popř. (K b 580a = 0,5 mmm). 3 /h při rychlosti proudění Z diagramu cca. 1,8 je m/s. potrebné vybrať rýchlosť prúdenia (m/s) a odtok, ktorý je závislý na menovitom profile (DN) a sklonu dna trubky (%). Tak môže byť napr. pomocou Strabusilu MP DN 350, pri sklone 1%, odvedené množstvo vody cca 160l/s príp. 580 m 3 /h pri rýchlosti prúdenia cca 1,8m/s. Kompletní výrobní program Kompletní výrobní program pokrývá všechny požadavky. Kompletn pokrývá Kompletní všechny výrobní v robn požadavky. program pokrývá všechny požadavky. program pokrýva všetky požiadavky. Snadné zpracování Snadné zpracování - zkracování trubek je možné Snadné zkracování zpracování ªahké spracovanie trubek je - možné provádět úhlovou bruskou, pilou provádět zkracování skracovanie úhlovou trubek rúr bruskou, je možné je možné pilou apod. apod. provádět úhlovou bruskou, pilou uskutočniť uhlovou brúskou, apod. pílou a pod.

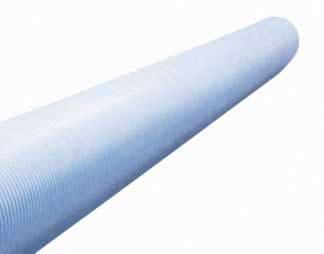

4 Strasil Univerzálna drenáïna rúra z PVC-U DN Pre najširšie použitie LP viac drenážne potrubie MP viac prepravné potrubie Strasil PL a MP rúry majú prierez v tvare tunelu, zvlnené drenážne rúry s hladkým dnom podľa DIN 4262 časť 1 zhotovené z materiálu PVC-U. Tieto drenážne rúry dosahujú optimálnym profilovaním dobré schopnosti ohybu pri súčasnej maximálnej pevnosti pri rázovej sile. Pri koncepcii tejto drenážnej rúry z PVC U, ktorá sa už desaťročia osvedčuje v praxi, stála v popredí hospodársnoť. Nízkou vlastnou hmotnosťou sa dosiahlo výhod pri preprave a pri montáži špeciálne zdvíhacie mechanizmy nie sú potrebné. Systém je odolný voči kyselinám a liehom podľa DIN 8061, príloha 1. LP = čiastočné drenážne rúry DN 100 až DN 200. Perforácie na 220 obvodu rúry. MP = viacúčelové rúry DN 200, 250, a 350. Perforácie na 120 obvodu rúry. Drenážna i odvodová funkcia rúry. Vysoká schopnosè pohlcovaè vodu je zabezpečená optimálne stanovenými a usporiadanými vstupnými otvormi pre vodu. Umiestnenie otvorov v spodnej vlne zabraňuje ich upchávaniu (plocha pre vtekanie vody je 50 m 2 /m). Vysoká pevnosť v tlaku. Optimálne geometrie vlnovitého povrchu rúry zabezpečuje zachytenie statického a dynamického zaťaženia. Mimoriadne vysok odtok vody vzniká hladkou vnútornou stenou trubky a minimálnym trecím odporom. Vysok odtok vody vďaka hladkému dnu rúry a minimálnemu otvoru. Hrdlové spojenie pomocou spojovacieho nátrubku pre LP a MP rúry umožňuje rýchlu montáž. Pri MP rúrok sa tesnenie uskutočňuje pomocou profilovaného tesniaceho krúžku.

5 Nezávislé ústavy, hlavne Technická univerzita Mníchov, skúmali pri rúrach Strasil okrem iného i statiku a možnosť aplikácie vysokotlakového čistenia. Systémové poradenstvo R chle uloïenie tyčová rúra umožňuje bezproblémové nivelovanie pomocou príslušných pomôcok. Ľahké skracovanie rúr je možné priamo na stavbe. Priemyslen program príslušenstva umožňuje rôzne spôsoby napojenia bez špeciálneho náradia. Pripojenie na achty je možné bez veľkých nákladov, pomocou špeciálnej šachtovej vložky. Hydraulika bola zabezpečená skúškami v nezávislých skúšobných inštitúciách. Z diagramu je potrebné vybrať rýchlosť prúdenia (m/s) a odtok, ktorý je závislý na menovitej svetlosti (DN) a sklonu dna rúry (%). Tak môže byť napr. pomocou Strasilo MP DN 350, pri sklone 1%, odvedené množstvo vody cca. 100l/s príp. 360 m 3 /h pri rýchlosti prúdenia cca 1,25 m/s. K o m p l e t n v r o b n program pokrýva všetky požiadavky. Ochranné obaly zabraňujú pri MP rúrach znečistenie vstupných otvorov pre vodu pri uložení.

6 Strabu control Preplachovacia a kontrolná achta pre drenáïe Optimálna alternatíva ku tradičným šachtám, Použiteľná pri všetkých komunikáciách. Šachta Strabu-control je vyrobená z materiálu PE-HD, odolnému voči kyselinám, liehom, olejom, tukom a cementu podľa DIN 78075, príloha 1. Tepelná odolnosť je -40 C až +100 C, rovnako i extrémna pevnosť v tlaku a rázová pevnosť popisujúca PE-HD ako vyhovujúcu, robustnú umelú hmotu použiteľnú v sťaženej stavebnej prevádzke. Šachta Strabu-control je veľmi stabilná a vyvážená. Nasadzovacia nástavná rúra môže byť podľa potreby primerane skrátená. V protiklade ku nákladnej montáži tradičných šácht šetrí šachta Strabu-colntrol čas i peniaze. Nie je potrebná ťažká mechanizácia. Liatinový Litinový kryt Liatinový Litinový krúžok kroužek DN DN 470 Strabu-betónová Strabu-betonová skruž DN DN Šachta Strabu-control sa vyrába s 2 alebo 3 prípojkami a môže byť redukovaná na DN 200, 150 a DN 100. Strabu-nasadzovacia Strabu-nasazovací nástavná rúra trubka 3000 Šachta Strabu-control v spojení so Strabusilom sendvičovou rúrou z PE-HD predstavuje optimálne riešení v drenážných systémov. Svojou hmotnosťou iba 11ks/ks umožňuje Strabu-control ľahkú montáž, prepravu i skladovanie. Liatinový kryt umožňuje zabudovanie takmer do všetkých dopravných plôch: Trieda B: cesty, parkoviská osobných automobilov. Trieda D: dopravné komunikácie. Profilový tesniaci těsnící kroužek krúžok Strabu-control Odbočka DN DN Profilový tesniaci krúžok těsnící kroužek Profilový tesniaci krúžok těsnící kroužek Strabu-prechodka Strabu-přechodka Strabu-koncový Strabu-koncová DN DN 250, DN 200, uzáver zátka DN DN 150, DN 100 Šachta Strabu-control má volitene 2 alebo 3 prípojy pre priame napojenie rúr Strabusil DN 250 alebo 350 (s profilovým tesnením je možné vodotesné spojenie) a môžu byť redukované na DN 200, 150 a 100. Strabu-control DN 400 2/250 Strabu-control DN 400 3/250 Strabu control DN 400 3/ priechodná šachta, 2 odbočky DN odbočovacia šachta, 3 odbočky DN odbočovacia šachta, 3 odbočky DN 350

7 Kompletní doplàkov program Kompletní doplàkov program pro v echny poïadavky z praxe pro v echny poïadavky z praxe Kompletn doplnkov program pre v etky poïiadavky z praxe Promyšlený a rozsáhlý doplňkový program pro Trubka a zasouvací doplňkové díly se dají bez Premyslený všechny Promyšlený jmenovité a rozsáhlý široký profily doplnkový doplňkový (DN) je předpokladem program pro Rúra problémů Trubka a zasúvacie a zasouvací a rychle doplnkové spojit doplňkové tak, aby diely díly při se montáži sa dají dajú bez pre pro všechny všetky funkční jmenovité systém. menovitý profily (DN) profily je je předpokladem (DN) je bez nebylo problémů problémov třeba a rychle speciálního a rýchlo spojit tak, spojiť nářadí aby tak, nebo při montáži aby pri predpokladom Praxi pro funkční vyhovující systém. pre příslušenství funkčný doplňuje systém. trubkový montáži odborných nebylo třeba nebolo znalostí. speciálního treba Tím špeciálne je nářadí možné nebo spolehlivé náradie program. Praxi vyhovujúce vyhovující příslušenství príslušenstvo doplňuje doplňuje trubkový alebo a odborných úsporné odborných uložení. znalostí. znalostí. Tím je je možné Tým je spolehlivé možné rúrový program. program. spoľahlivé a úsporné a uložení. úsporné uloženie. Pfiíklady pfiíslu enství (ostatní tvarovky viz. kompletní ceník) Príklady príslu enstva (ìal ie tvarovky na poïiadanie) Pfiíklady pfiíslu enství (ostatní tvarovky viz. kompletní ceník) Dvojit Dvojitá zasouvací spojovací spojka nátrubok s Dvojitá jištěním zasouvací proti vysunutí spojka o a s jištěním zarážkou, z a b e zproti pke e čkvalitnímu vysunutí e n í m p roti v y spojení, a s zarážkou, u n u tnepropouštějícímu i u ke a kvalitnímu z a r á ž kpísek. o u, ku spojení, kvalitnému nepropouštějícímu spojeniu, písek. neprepúšťajúci piesok. Profilovan Profilovaný těsnící tesniaci kroužek krúïok pro Profilovaný dvojitou těsnící zasouvací kroužek spojku pre k pro vodotěsnému dvojitý dvojitou spojovací zasouvací spojení spojku nátrubok pre víceúčelových k vodotěsnému vodotesné trubek. spojení spojenie viacúčelových víceúčelových trubek. rúr. achtová Šachtová vložka vloïka s Šachtová poistkou jištěním vložka proti proti vysunutí, posunutiu, s jištěním kónickým proti koncem vysunutí, koncom ke kvalitnímu pre kvalitné napojení s kónickým trubek napojenie koncem betonové ke kvalitnímu rúr na betónové šachty. napojení trubek šachty. na betonové šachty. Koleno nebo alebo s Koleno jištěním poistkou 90 proti nebo proti vysunutí 45 posunutiu a s jištěním zarážkou drážkou proti k pre zatížení vysunutí zabezpečenie na na trubkovém a zarážkou trubkovom vedení. k zatížení vedení. na trubkovém vedení. 7 7 T-kus T-kus s jištěním proti vysunutí s a s poistkou jištěním zarážkou, proti k proti pravoúhlému vysunutí posunutiu připojení a drážkou, zarážkou, trubky nebo k pre pravoúhlému odbočky pravouhlé připo- a p rjení i p otrubky j e n inebo e r odbočky ú r y a l e b o odbočky. Záslepka Záslepka k trvalému nebo časově pre omezenému k trvalému nebo stavebnímu alebo časově časovo uzavření o konce omezenému b m etrubky. d z e nstavebnímu é s t a v uzavření e b n é uzatvorenie konce trubky. konca rúry. Přípojka 90 Prípojka jednostranná Přípojka s jištěním proti jednostranná vysunutí. s s jištěním poistkou proti proti vysunutiu. vysunutí. Přípojka 45 Prípojka jednostranná Přípojka s jištěním proti jednostranná vysunutí. s jištěním s poistkou proti proti vysunutiu. vysunutí.

8 PouÏitím kvalitn ch materiálov zabezpeãíte trvalé zv enie úïitkovej hodnoty celého stavebného diela. Vysoko kvalitné suroviny, stále kontroly kvality vo vlastnom podnikovom laboratóriu, stála výrobná kontrola a dohľad nezávislých inštitúcií (LGA Nürnberg) garantujú dodržiavanie predpísaných kritérií. Drenážne rúry Strabusil a Strasil profitujú z mnohoročných skúseností Fränkische vo výrobe umelohmotných rúr. Objednávkové ãisla TP LP MP DN 100 DN 150 DN 200 DN 250 DN 300 DN 350 DN 400 Strabusil TP Strebusil LP Strabusil MP Dvojit spojovací nátrubok Profilov tesniaci krúïok Koleno Koleno Záslepka Obj. čísla prípojov, T-kusov a iných tvaroviek vám poskytneme na požiadanie. LP MP DN 100 DN 150 DN 200 DN 250 DN 350 Strasil LP Strasil MP Dvojit spojovací nátrubok Profilov tesniaci krúïok Koleno Koleno T-kus V tokov kus Záslepka Obj. čísla ďalšieho príslušenstva ako prípojky, šachtové vložky a pod. vám poskytneme na požiadanie. Strabucontrol Preplachovacia a kontrolná šachta Druh Popis Obj. ã. Strabu-control 400 2/ priechodzia šachta, 1 vtok/1odtok, DN Strabu-control 400 3/ vtoky/1 odtok, DN Strabu-control 400 3/ vtoky/1odtok, DN Príslu enstvo Strabu nasúvacia nástavná rúra Strabu profilov tesniaci krúïok DN 400 DN 250 DN 350 Strabu záslepka DN 250 DN 350 Strabu - prechodka DN 250-DN 200 DN 250-DN 150 DN 250-DN 100 DN 350-DN 150 Strabu - achtov kryt (skladá sa z liatinového krúïku, liat. Poklopu a Strabu-beton, krúïku) DN Trieda B 125 Trieda D Ďalšie varianty prípojok a ostatného príslušenstva vám poskytneme na požiadanie.

9 Poznámky

10 Poznámky 10

11 Poznámky 11

12 g ACO Drain odvodàovacie Ϻaby a vpusty z polymérbetónu g ACO Self odvodàovacie Ϻaby a vpusty z polymérbetónu a plastu, zatrávàovacie panely, vchodové vaniãky a rohoïky g ACO Markant pivniãné okná a svetlíky (anglické dvorce) g ACO Sanita sprchové Ϻaby a odvodàovacie vpusty g ACO Antikoro odvodàovacie systémy z nehrdzavejúcej ocele a v plàové poklopy g ACO Passavant liatinové poklopy, mostné odvodàovaãe a ochrana stromov g ACO Passavant odluãovaãe ropn ch látok a tukov g Fränkische plastové káblove chrániãky, drenáïne rúry, vsakovacie boxy ACO Stavebné prvky, s. r. o. Stará Vajnorská Bratislava 3 tel.: 02/ fax: 02/ aco@aco.sk, 1. októbra 2007 Obsah tohto katalógu je aktuálny ku dátumu zadania do tlače. Spoločnosť ACO Stavebné prvky, s.r.o. si vyhradzuje právo na zmenu údajov a vyobrazených špecifikácií produktov popísaných alebo zobrazených v tomto katalógu.
