1 // LPU 40 nyní s kazetou C Garážová sekční vrata Montážní data: stav k

2 Obsah Obsah 2 LTE 40, drážka S, Woodgrain 3 LTE 40, drážka M, Woodgrain 4 LTE 40, kazeta S, Woodgrain 5 LTE 40, kazeta M, Woodgrain 6 EPU 40, drážka M, Woodgrain 7 EPU 40, drážka M, Silkgrain 8 EPU 40, drážka M, Decograin 9 EPU 40, drážka L, Silkgrain 10 EPU 40, kazeta S, Woodgrain 11 EPU 40, kazeta S, Decograin 12 LPU 40, drážka S, Woodgrain 13 LPU 40, drážka M, Woodgrain 14 LPU 40, drážka M, Silkgrain 15 LPU 40, drážka M, Decograin 16 LPU 40, drážka L, Woodgrain 17 LPU 40, drážka L, Silkgrain 18 LPU 40, kazeta M, Woodgrain 19 LPU 40, kazeta L, Woodgrain 20 LPU 40, kazeta C, Woodgrain 21 Zasklení Sunrise LTE 40/EPU 40/LPU LPU 40 s integrovanými dveřmi, drážka S, M, L, Woodgrain nebo Decograin (jen u drážky M) 23 LPU 40 s integrovanými dveřmi, kazeta M, Woodgrain 24 LTH 40, drážka S, kazeta V 25 LTH 40 s motivy 26 Druh kování Z a N 27 Druh kování L a H 28 Druh kování N a L s integrovanými dveřmi 29 Druh kování ND 30 Boční dorazy 31 Dorazy překladu s clonami 32 Podlahový uzávěr 33 Vedlejší dveře s rohovou zárubní, normované rozměry 34 Vedlejší dveře s blokovou zárubní z hliníkových profilů, normované velikosti 35 Vedlejší dveře s blokovou zárubní z hliníkových profilů, atypické velikosti 36 Vedlejší dveře ze dřeva, normované rozměry / speciální rozměry 37 Pohony garážových vrat ProMatic, SupraMatic E, P, H Vybavení vratového křídla a kování s montážními příklady jsou uvedeny v této příručce. Před montáží sekčních vrat musí být připraven vratový otvor a podlaha garáže. Dotisk (i částečný) pouze s naším svolením. Chráněno podle autorského práva. Všechny rozměry jsou uvedeny v mm. Konstrukční změny jsou vyhrazeny. 2

3 Sekční vrata LTE 40 Ocelové lamely jednostěnné drážka S Woodgrain křídlo: jednostěnné články vrat s povrchem Woodgrain stejná výška článků vrat, s vodorovnými drážkami, vyrobené z žárově pozinkovaného plechu povrch se základní polyesterovou vrstvou zasklení v obou spodních článcích vrat není možné další podrobnosti jsou uvedeny v prospektu Vnější pohledy Obrázky odpovídají v proporcích rozměru x mm. U jiných rozměrů vrat existují odchylky. Základní model S hliníkovým rámem Se zasklením typu D Objednací rozměry Počet článků Výška Rozteč Minimální LDB RM vrat článků drážek vnitřní rozměr garáže šířka x výška vrat (LDB +2 x 90mm) x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Objednací rozměry Počet článků Výška Rozteč Minimální LDB RM vrat článků drážek vnitřní rozměr garáže šířka x výška vrat (LDB +2 x 90mm) x x x x x x x x x x x x x x x x x x Renovační velikosti 2190 x x x x x x x x x Výška stropu a světlý průjezd viz druhy kování (strana 27 a 28) Speciální rozměry a vybavení: Šířka vrat v 10 mm rastru, výška vrat ve výšce rastru. Mezivýšky nejsou možné Počet článků vrat Výška článků vrat Rozteč drážek Počet výplní na článek vrat se zasklením od Šířka (LDB) LDB = světlá šířka průjezdu RM = výška rozměru rastru = vrata do x 2625 mm s tažnými pružinami Ventilace Ventilační drážky ve spodním vratovém článku, ventilační průřez 65 cm 2 na metr šířky vrat Ventilační drážky v podlahovém těsnění, ventilační průřez 65 cm 2 na metr šířky vrat Hliníkový rám s roztahovací mříží Ventilační průřez 58 % Možnosti zasklení Hliníkový rám (normální profil NF) Zasklení Typ D, 3 mm 3

4 Sekční vrata LTE 40 Ocelové lamely jednostěnné drážka M Woodgrain jednostěnné vratové články s povrchem Woodgrain křídlo: vratové články o stejné výšce, s vodorovnými drážkami, vyrobené z žárově pozinkovaného ocelového plechu povrch se základní polyesterovou vrstvou zasklení v obou spodních vratových článcích není možné další podrobnosti jsou uvedeny v prospektu Vnější pohledy Obrázky odpovídají v proporcích rozměru x mm. U jiných vratových rozměrů existují odchylky. Základní model S hliníkovým rámem Se zasklením typu D Objednací rozměry Počet článků Výška Rozteč Minimální LDB RM vrat článků drážek vnitřní rozměr garáže šířka x výška vrat (LDB +2 x 90mm) x x x x x x x x x x x x x x x x x x x x x x x x x x x Renovační velikosti Objednací rozměry Počet článků Výška Rozteč Minimální LDB RM vrat článků drážek vnitřní rozměr garáže šířka x výška vrat (LDB +2 x 90mm) 2190 x x x x x x x x x Výška stropu a světlý průjezd viz druhy kování (strana 27 a 28) Speciální rozměry a vybavení: Šířka vrat v 10 mm rastru, výška vrat ve výšce rastru. Mezivýšky nejsou možné Počet vratových článků Výška vratových článků Rozteč drážek Počet výplní na článek vrat se zasklením od šířky (LDB) LDB = světlá šířka průjezdu RM = výška rozměru rastru = vrata do x 2625 mm s tažnými pružinami Ventilace Ventilační drážky ve spodním vratovém článku, ventilační průřez 65 cm 2 na metr šířky vrat Ventilační drážky v podlahovém těsnění, ventilační průřez 65 cm 2 na metr šířky vrat Hliníkový rám s roztahovací mříží Ventilační průřez 58 % Možnosti zasklení Hliníkový rám (normální profil NF) Zasklení Typ D, 3 mm 4

5 Sekční vrata LTE 40 Ocelové lamely jednostěnné kazeta S Woodgrain křídlo: jednostěnné články vrat s povrchem Woodgrain stejně vysoké články vrat s kazetami, vyrobené z žárově pozinkovaného ocelového plechu povrch se základní polyesterovou vrstvou zasklení v obou spodních článcích vrat není možné další podrobnosti jsou uvedeny v prospektu Vnější pohledy (Obrázky odpovídají proporcím rozměru x mm. U jiných rozměrů vrat existují odchylky.) Základní model Motiv S0 Motiv S1 s ozdobným zasklením (kosočtverec) Motiv S2 s ozdobným zasklením (kříž) Motiv S10 Objednací rozměry Počet Výška Minimální LDB RM článků článku vnitřní rozměr garáže šířka x výška vrat vrat (LDB +2 x 90mm) x x x x x x x x x x x x x x x x x x x x x x x x x x x Renovační velikosti Objednací rozměry Počet Výška Minimální LDB RM článků článku vnitřní rozměr garáže šířka x výška vrat vrat (LDB +2 x 90mm) 2190 x x x x x x x x x Výška stropu a světlý průjezd viz druhy kování (strana 27 a 28) Speciální rozměry a vybavení: Šířka vrat v 10 mm rastru, výška vrat jen ve výšce rastru. Mezivýšky nejsou možné do do Počet článků vrat Výška článku vrat Počet kazet na článek vrat od Šířka (LDB) LDB = světlá šířka průjezdu RM = výška rozměru rastru = vrata do x 2625 mm s tažnými pružinami Ventilace Ventilační štěrbiny ve spodním vratovém článku, ventilační průřez 65 mm 2 na metr šířky vrat Ventilační štěrbiny v podlahovém těsnění, ventilační průřez 65 mm 2 na metr šířky vrat Možnosti zasklení - kazetová okna Tabulky čiré nebo s krystalickou strukturou, 3 mm Motiv S0, S1, S2 Motiv S10, S20 (viz strana 22) 5

6 Sekční vrata LTE 40 Ocelové lamely jednostěnné kazeta M Woodgrain křídlo: jednostěnné články vrat s povrchem Woodgrain články vrat o stejné výšce s kazetami, vyrobené z žárově pozinkovaného ocelového plechu povrch se základní polyesterovou vrstvou zasklení ve dvou spodních článcích vrat není možné další podrobnosti jsou uvedeny v prospektu Vnější pohledy (Obrázky odpovídají proporcím rozměru x mm. Při jiných rozměrech vrat existují odchylky.) Základní model Motiv M0 Motiv M1 s ozdobným zasklením (kosočtverec) Motiv M2 s ozdobným zasklením (kříž) Motiv M10 Objednací rozměry Počet článků Výška Minimální LDB RM vrat článku vnitřní rozměr garáže šířka x výška vrat (LDB + 2 x 90mm) x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Objednací rozměry Počet článků Výška Minimální LDB RM vrat článku vnitřní rozměr garáže šířka x výška vrat (LDB + 2 x 90mm) x x x x x x x x x x x x x x x x x x Renovační velikosti 2190 x x x x x x x x x Výška stropu a světlý průjezd viz druhy kování (strana 27 a 28) Speciální rozměry a vybavení: Šířka vrat v 10 mm rastru, výška vrat jen ve výšce rastru. Mezivýšky nejsou možné do do 2970 do 3690 do 4420 do 5000 Počet článků vrat Výška článku vrat Počet kazet na článek vrat od Šířka (LDB) LDB = světlá šířka průjezdu RM = výška rozměru rastru = vrata do x 2625 mm s tažnými pružinami Ventilace Ventilační štěrbiny ve spodním Ventilační štěrbiny v podlahovém vratovém článku, ventilační průřez těsnění, ventilační průřez 65 cm 2 na metr šířky vrat 65 cm 2 na metr šířky vrat Možnost zasklení - kazetová okna Tabulky čiré nebo s krystalickou strukturou, 3 mm Motiv M0, M1, M2 Motiv M10, M20, M30, M40, M50 (viz strana 22) 6

7 Sekční vrata EPU 40 Ocelové lamely dvoustěnné drážka M Woodgrain dvoustěnné vratové články 42/20 mm, vypěněné materiálem PU, s vnějším povrchem Woodgrain, vnitřním povrchem Stucco křídlo: vratové články o stejné výšce, s vodorovnými drážkami, vyrobené z žárově pozinkovaného ocelového plechu povrch se základní polyesterovou vrstvou zasklení v obou spodních vratových článcích není možné další podrobnosti jsou uvedeny v prospektu Vnější pohledy Obrázky odpovídají v proporcích rozměru x mm. U jiných vratových rozměrů existují odchylky. Základní model Se zasklením typu D Objednací rozměry Počet Výška Rozteč Minimální LDB RM vratových článku drážek vnitřní rozměr garáže šířka x výška článků vrat (LDB +2 x 90mm) x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Objednací rozměry Počet Výška Rozteč Minimální LDB RM vratových článku drážek vnitřní rozměr garáže šířka x výška článků vrat (LDB +2 x 90mm) x x x x x x x x x x x x x x x x x x Renovační velikosti 2190 x x x x x x x x x Výška stropu a světlý průjezd viz druhy kování (strana 27 a 28) Speciální rozměry a vybavení: Šířka vrat v 10 mm rastru, výška vrat ve výšce rastru, mezivýšky na zakázku Počet vratových článků Výška článku vrat Rozteč drážek Počet ventilačních mřížek o ventilačním průřezu 40 cm 2 na kus Počet zasklení od šířky (LDB) LDB = světlá šířka průjezdu RM = výška rozměru rastru = vrata do x 2625 mm s tažnými pružinami Belüftung Ventilační štěrbiny v podlahovém Ventilační mřížka, ventilační těsnění, ventilační průřez průřez 40 cm 2 na metr 65 cm2 na metr šířky vrat šířky vrat Možnosti zasklení Zasklení Typ D, 16 mm 7

8 Sekční vrata EPU 40 Ocelové lamely dvoustěnné drážka M Silkgrain křídlo: dvoustěnné vratové články 42/20 mm, vypěněné PU, zvenku povrch Silkgrain, zevnitř povrch Stucco stejně vysoké vratové články, s vodorovnými drážkami, vyrobené ze žárově pozinkovaného ocelového plechu povrch se základní polyesterovou vrstvou další podrobnosti jsou uvedeny v prospektu Vnější pohled Obrázky odpovídají proporcím rozměru x mm. U jiných vratových rozměrů existují odchylky. Základní model Objednací rozměry Počet Výška Rozteč Minimální LDB RM vratových článku drážek vnitřní rozměr garáže šířka x výška článků vrat (LDB + 2 x 90mm) x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Objednací rozměry Počet Výška Rozteč Minimální LDB RM vratových článku drážek vnitřní rozměr garáže šířka x výška článků vrat (LDB + 2 x 90mm) x x x x x x x x x x x x x x x x x x Výška stropu a světlý průjezd viz druhy kování (strana 27 a 28) Speciální rozměry a vybavení: Šířka vrat v 10 mm rastru, výška vrat ve výšce rastru, mezivýšky na zakázku od Šířka (LDB) Počet článků vrat Výška článků vrat Rozteč drážek LDB = světlá šířka průjezdu RM = výška rozměru rastru = vrata do x mm s tažnými pružinami Ventilace Ventilační drážky v podlahovém těsnění, ventilační průřez 65 cm 2 na metr šířky vrat 8

9 Sekční vrata EPU 40 Ocelové lamely dvoustěnné drážka M Decograin křídlo: dvoustěnné články vrat 42/20 mm, vypěněné PU, zvenku povrch Decograin, zevnitř povrch Stucco stejně vysoké články vrat, s vodorovnými drážkami, vyrobené ze žárově pozinkovaného ocelového plechu povrch s vrstvou z plastové fólie zvenku a základní polyesterovou vrstvou zevnitř zasklení v obou spodních článcích není možné další podrobnosti jsou uvedeny v prospektu Vnější pohledy Obrázky odpovídají v proporcích rozměru x mm. U jiných rozměrů vrat existují odchylky. Základní model Se zasklením typu D Normované velikosti Objednací míry Počet Výška Rozteč Minimální LDB RM článků článků drážek vnitřní rozměr garáže šířka x výška vrat vrat (LDB +2 x 90mm) x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Objednací míry Počet Výška Rozteč Minimální LDB RM článků článků drážek vnitřní rozměr garáže šířka x výška vrat vrat (LDB +2 x 90mm) 4250 x x x x x x x x x x x x Výška stropu a světlý průjezd viz druhy kování (strana 27 a 28) Speciální rozměry a vybavení: Šířka vrat v 10 mm rastru, výška vrat ve výšce rastru, mezivýšky na zakázku od Šířka (LDB) 5000 Počet článků vrat Výška článků vrat Rozteč drážek Počet zasklení LDB = světlá šířka průjezdu RM = výška rozměru rastru = vrata do x mm s tažnými pružinami Ventilace Ventilační štěrbiny v podlahovém těsnění, ventilační průřez 65 cm 2 na metr šířky vrat Možnosti zasklení Zasklení Typ D, 16 mm 9

10 Sekční vrata EPU 40 Ocelové lamely dvoustěnné drážka L Silkgrain křídlo: dvoustěnné články vrat, vypěněné PU 42/20 mm, zvenku s povrchem Silkgrain, zevnitř s povrchem Stucco stejně vysoké vratové články z žárově pozinkovaného plechu povrch se základní polyesterovou vrstvou další podrobnosti jsou uvedeny v prospektu Vnější pohledy Obrázky odpovídají v proporcích rozměru x mm. Při jiných rozměrech vrat existují odchylky. Základní model Normované velikosti Objednací rozměry Počet Výška Minimální LDB RM článků vrat článků vnitřní rozměr garáže šířka x výška vrat (LDB + 2 x 90mm) x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Objednací rozměry Počet Výška Minimální LDB RM článků vrat článků vnitřní rozměr garáže šířka x výška vrat (LDB + 2 x 90mm) x x x x x x x x x x x x x x x x x x Výška stropu a světlý průjezd viz druhy kování (strana 27 a 28) Speciální rozměry a vybavení: Šířka vrat v 10 mm rastru, výška vrat ve výšce rastru, mezivýšky na zakázku od Šířka (LDB) Počet článků vrat Výška článků vrat LDB = světlá šířka průjezdu RM = výška rozměru rastru = vrata do x mm s tažnými pružinami Ventilace Ventilační štěrbiny v podlahovém těsnění, ventilační průřez 65 cm 2 na metr šířky vrat. 10

11 Sekční vrata EPU 40 Ocelové lamely dvoustěnné kazeta S Woodgrain křídlo: dvoustěnné články vrat 42/20 mm, vypěněné PU, zvenku s povrchem Woodgrain, zevnitř s povrchem Stucco stejně vysoké články vrat s kazetami, vyrobené z žárově pozinkovaného ocelového plechu povrch se základní polyesterovou vrstvou zasklení v obou spodních článcích vrat není možné další podrobnosti jsou uvedeny v prospektu Vnější pohledy (Obrázky odpovídají proporcím rozměru x mm. U jiných rozměrů vrat existují odchylky.) Základní model Motiv S0 Motiv S1 s ozdobným zasklením Motiv S2 s ozdobným zasklením (kříž) Motiv S10 Objednací rozměry Počet Výška Minimální LDB RM článků článku vnitřní rozměr garáže šířka x výška vrat vrat (LDB +2 x 90mm) x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Objednací rozměry Počet Výška Minimální LDB RM článků článku vnitřní rozměr garáže šířka x výška vrat vrat (LDB +2 x 90mm) x x x x x x x x x x x x x x x x x x Renovační velikosti 2190 x x x x x x x x x Výška stropu a světlý průjezd viz druhy kování (strana 27 a 28) Speciální rozměry a vybavení: Šířka vrat v 10 mm rastru, výška vrat jen ve výšce rastru. Mezivýšky nejsou možné do Počet článků vrat Výška článku vrat Počet kazet na článek vrat od Šířka (LDB) LDB = světlá šířka průjezdu RM = výška rozměru rastru = vrata do x 2625 mm s tažnými pružinami Ventilace Ventilační štěrbiny v podlahovém těsnění, ventilační průřez 65 mm 2 na metr šířky vrat Možnosti zasklení - kazetová okna Tabulky čiré nebo s krystalickou strukturou, 16 mm Motiv S0, S1, S2 Motiv S10, S20, S30, S40, S50, S60 (viz strana 22) 11

12 Sekční vrata EPU 40 Ocelové lamely dvoustěnné kazeta S Decograin křídlo: Dvoustěnné vratové články 42/20 mm, vypěněné pěnou PU, zvenku s povrchem Decograin, zevnitř Stucco. články o stejné výšce s kazetami, vyrobené z žárově pozinkovaného ocelového plechu. Povrch s vrstvou z plastové fólie zvenku a s polyesterovou základovou vrstvou zevnitř. Zasklení v obou spodních článcích není možné. Další podrobnosti jsou uvedeny v prospektu. Vnější pohledy (Obrázky odpovídají proporcím rozměru x mm. U jiných rozměrů vrat existují odchylky.) Základní model Motiv S0 Motiv S1 s ozdobným zasklením Motiv S2 s ozdobným zasklením (kříž) Motiv S10 Objednací rozměry Počet Výška Minimální LDB RM článků článku vnitřní rozměr garáže šířka x výška vrat vrat (LDB +2 x 90mm) x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Objednací rozměry Počet Výška Minimální LDB RM článků článku vnitřní rozměr garáže šířka x výška vrat vrat (LDB +2 x 90mm) 4500 x x x x x x x x x Výška stropu a světlý průjezd viz druhy kování (strana 27 a 28) Speciální rozměry a vybavení: Šířka vrat v 10 mm rastru, výška vrat jen ve výšce rastru. Mezivýšky nejsou možné do od Šířka (LDB) Počet článků vrat Výška článku vrat Počet kazet na článek vrat LDB = světlá šířka průjezdu RM = výška rozměru rastru = vrata do x mm s tažnými pružinami Ventilace Ventilační štěrbiny v podlahovém těsnění, ventilační průřez 65 mm 2 na metr šířky vrat Možnosti zasklení - kazetová okna Tabulky čiré nebo s krystalickou strukturou, 16 mm Motiv S0, S1, S2 Motiv S10, S20, S30, S40, S50, S60 (viz strana 22) 12

13 Sekční vrata LPU 40 Dvoustěnné ocelové lamely drážka S Woodgrain dvoustěnné články vrat, vypěněné PU, články vrat o stejné výšce, s vodorovnými drážkami, křídlo: zvenku povrch Woodgrain, zevnitř povrch Stucco vyrobené z žárově pozinkovaného ocelového plechu povrch se základní polyesterovou vrstvou zasklení v obou spodních článcích není možné další podrobnosti jsou uvedeny v prospektu Vnější pohledy Obrázky odpovídají v proporcích rozměru x mm. Při jiných rozměrech vrat existují odchylky. Základní model S hliníkovým rámem Se zasklením typu D Objednací rozměry Počet Výška Rozteč Minimální LDB RM článků vrat článků drážek vnitřní rozměr garáže šířka x výška vrat (LDB + 2 x 90mm) x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Výška stropu a světlý průjezd viz druhy kování (strana 27 a 28) Objednací rozměry Počet Výška Rozteč Minimální LDB RM článků vrat článků drážek vnitřní rozměr garáže šířka x výška vrat (LDB + 2 x 90mm) x x x x x x x x x x x x x x x x x x x x x Renovační velikosti 2190 x x x x x x x x x Speciální rozměry a vybavení: Šířka vrat v 10 mm rastru, výška vrat ve výšce rastru. Mezivýšky nejsou možné Počet článků vrat Výška článku vrat Rozteč drážek Počet ventillačních mřížek o ventilačním průřezu 40 cm 2 na kus Počet výplní na vratový článek se zasklením od Šířka (LDB) LDB = světlá šířka průjezdu RM = výška rozměru rastru = vrata do x 2625 mm s tažnými pružinami Ventilace Ventilační štěrnbiny v podlahovém Ventilační mřížky, těsnění, ventilační průřez ventilační průřez 65 cm 2 na metr šířky vrat 40 cm 2 na kus Možnosti zasklení Hliníkový rám (normální profil NF) Zasklení Typ D, 16 mm 13

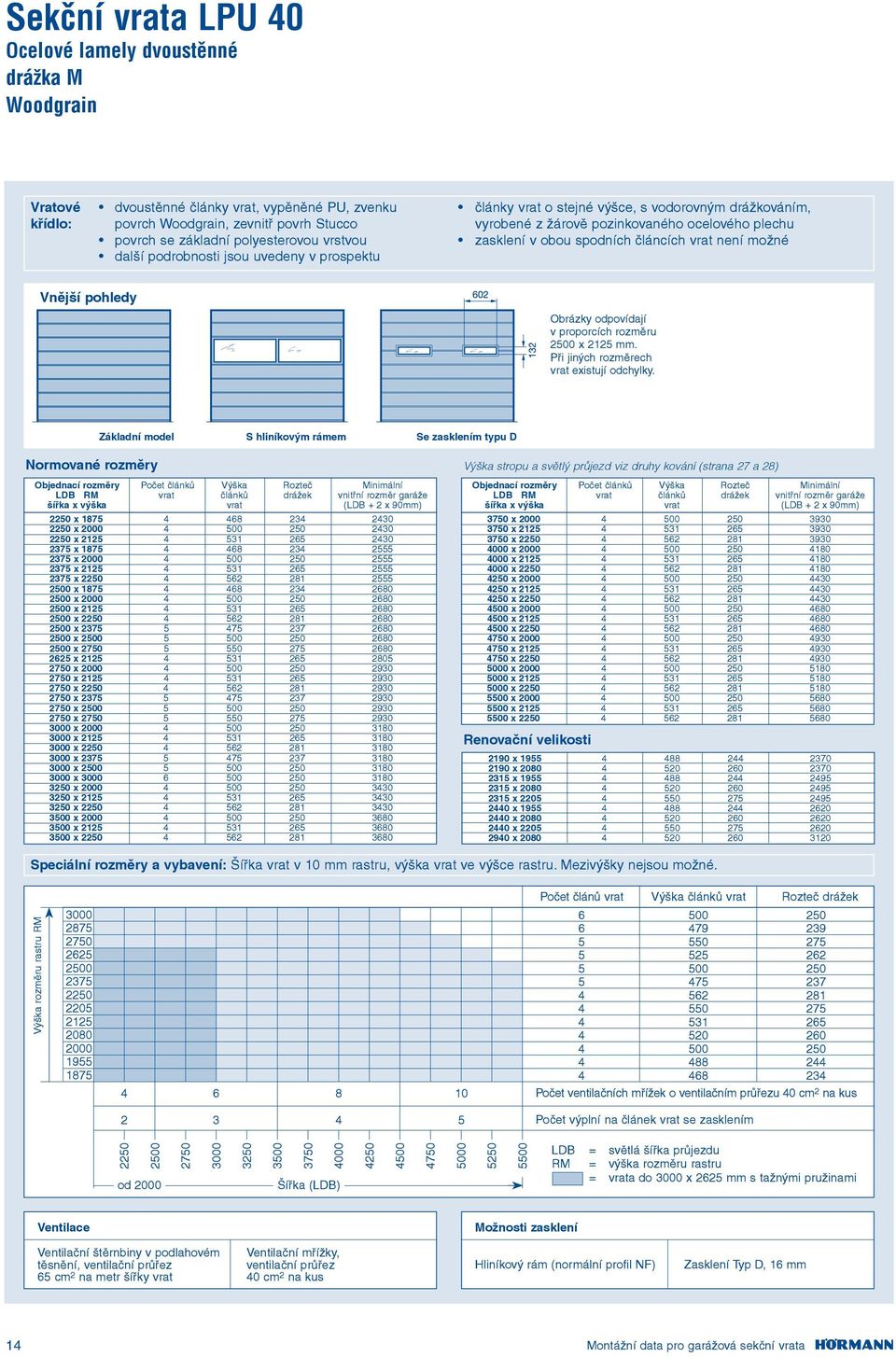

14 Sekční vrata LPU 40 Ocelové lamely dvoustěnné drážka M Woodgrain dvoustěnné články vrat, vypěněné PU, zvenku články vrat o stejné výšce, s vodorovným drážkováním, křídlo: povrch Woodgrain, zevnitř povrh Stucco vyrobené z žárově pozinkovaného ocelového plechu povrch se základní polyesterovou vrstvou zasklení v obou spodních článcích vrat není možné další podrobnosti jsou uvedeny v prospektu Vnější pohledy Obrázky odpovídají v proporcích rozměru x mm. Při jiných rozměrech vrat existují odchylky. Základní model S hliníkovým rámem Se zasklením typu D Objednací rozměry Počet článků Výška Rozteč Minimální LDB RM vrat článků drážek vnitřní rozměr garáže šířka x výška vrat (LDB + 2 x 90mm) x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Výška stropu a světlý průjezd viz druhy kování (strana 27 a 28) Objednací rozměry Počet článků Výška Rozteč Minimální LDB RM vrat článků drážek vnitřní rozměr garáže šířka x výška vrat (LDB + 2 x 90mm) x x x x x x x x x x x x x x x x x x x x x Renovační velikosti 2190 x x x x x x x x x Speciální rozměry a vybavení: Šířka vrat v 10 mm rastru, výška vrat ve výšce rastru. Mezivýšky nejsou možné Počet článů vrat Výška článků vrat Rozteč drážek Počet ventilačních mřížek o ventilačním průřezu 40 cm 2 na kus Počet výplní na článek vrat se zasklením od Šířka (LDB) LDB = světlá šířka průjezdu RM = výška rozměru rastru = vrata do x 2625 mm s tažnými pružinami Ventilace Ventilační štěrnbiny v podlahovém Ventilační mřížky, těsnění, ventilační průřez ventilační průřez 65 cm 2 na metr šířky vrat 40 cm 2 na kus Možnosti zasklení Hliníkový rám (normální profil NF) Zasklení Typ D, 16 mm 14

15 Sekční vrata LPU 40 Ocelové lamely dvoustěnné drážka M Silkgrain křídlo: dvoustěnné lamely, vypěněné PU, zvenku povrch Silkgrain, zevnitř povrch Stucco články vrat s vodorovnými drážkami, vyrobené z žárově pozinkovaného ocelového plechu povrch se základní polyesterovou vrstvou zasklení v obou spodních článcích vrat není možné další podrobnosti jsou uvedeny v prospektu Vnější pohledy Obrázky odpovídají v proporcích rozměru x mm. Při jiných rozměrech vrat existují odchylky. Základní model S hliníkovým rámem Objednací rozměry Počet Výška Rozteč Minimální LDB RM článků článků drážek rozměr garáže šířka x výška vrat vrat (LDB + 2 x 90mm) x x x x x x x x x x x x x x x x x x x x x x x x x x x x Objednací rozměry Počet Výška Rozteč Minimální LDB RM článků článků drážek rozměr garáže šířka x výška vrat vrat (LDB + 2 x 90mm) 4250 x x x x x x x x x x x x Výška stropu a světlý průjezd viz druhy kování (strana 27 a 28) Speciální rozměry a vybavení: Šířka vrat v 10 mm rastru, výška vrat ve výšce rastru. Mezivýšky nejsou možné Počet článků vrat Výška článků vrat Rozteč drážek Počet výplní na článek vrat se zasklením od Šířka (LDB) LDB = světlá šířka průjezdu RM = výška rozměru rastru = vrata do x mm s tažnými pružinami Ventilace Ventilační štěrnbiny v podlahovém těsnění, ventilační průřez 65 cm 2 na metr šířky vrat Možnost zasklení Hliníkový rám (normální profil NF) 15

16 Sekční vrata LPU 40 Ocelové lamely dvoustěnné drážka M Decograin křídlo: dvoustěnné vratové články, vypěněné PU, zvenku Decograin, zevnitř povrch stucco články vrat s vodorovnými drážkami, vyrobené z žárově pozinkovaného ocelového plechu Povrch s vrstvou z plastové fólie zvenku a s polyesterovou základovou vrstvou zevnitř. Zasklení v obou spodních článcích není možné. Další podrobnosti jsou uvedeny v prospektu. Vnější pohledy Obrázky odpovídají v proporcích rozměru x mm. Při jiných rozměrech vrat existují odchylky. Základní model Se zasklením typu D Objednací rozměry Počet Výška Rozteč Minimální LDB RM článků článků drážek rozměr garáže šířka x výška vrat vrat (LDB + 2 x 90mm) x x x x x x x x x x x x x x x x x x x x x x x x x x x x Objednací rozměry Počet Výška Rozteč Minimální LDB RM článků článků drážek rozměr garáže šířka x výška vrat vrat (LDB + 2 x 90mm) 4750 x x x x x x x x x Výška stropu a světlý průjezd viz druhy kování (strana 27 a 28) Speciální rozměry a vybavení: Šířka vrat v 10 mm rastru, výška vrat ve výšce rastru. Mezivýšky nejsou možné od Šířka (LDB) Počet článků vrat Výška článků vrat Rozteč drážek Počet výplní na článek vrat se zasklením LDB = světlá šířka průjezdu RM = výška rozměru rastru = vrata do x mm s tažnými pružinami Ventilace Ventilační štěrnbiny v podlahovém těsnění, ventilační průřez 65 cm 2 na metr šířky vrat Možnost zasklení Zasklení Typ D, 16 mm 16

17 Sekční vrata LPU 40 Ocelové lamely dvoustěnné drážka L Woodgrain křídlo: dvoustěnné články vrat, vypěněné PU, zvenku s povrchem Woodgrain, zevnitř s povrchem Stucco články vrat o stejné výšce, vyrobené ze žárově pozinkovaného ocelového plechu povrch se základní polyesterovou vrstvou zasklení v obou spodních článcích není možné další podrobnosti jsou uvedené v prospektu Vnější pohledy Obrázky odpovídají v proporcích rozměru x mm. U jiných rozměrů vrat existují odchylky. Základní model S hliníkovým rámem Se zasklením typu D Objednací rozměry Počet Výška Minimální LDB RM článků vrat článků vnitřní rozměr garáže šířka x výška vrat (LDB + 2 x 90mm) x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Výška stropu a světlý průjezd viz druhy kování (strana 27 a 28) Objednací rozměry Počet Výška Minimální LDB RM článků vrat článků vnitřní rozměr garáže šířka x výška vrat (LDB + 2 x 90mm) x x x x x x x x x x x x x x x x x x x x x Renovační velikosti 2190 x x x x x x x x x Speciální rozměry a vybavení: Šířka vrat v 10 mm rastru, výška vrat ve výšce rastru. Mezivýšky nejsou možné Počet článků vrat Výška článků vrat Počet výplní na článek vrat se zasklením od Šířka (LDB) LDB = světlá šířka průjezdu RM = výška rozměru rastru = vrata do x 2625 mm s tažnými pružinami Ventilace Ventilační štěrbiny v podlahovém těsnění, ventilační průřez 65 cm 2 na metr šířky vrat Možnosti zasklení Hliníkový rám (normální profil NF) Zasklení Typ D, 16 mm 17

18 Sekční vrata LPU 40 Ocelové lamely dvoustěnné drážka L Silkgrain dvoustěnné články vrat, vypěněné PU, zvenku s články vrat o stejné výšce, vyrobené ze žárově křídlo: povrchem Silkgrain, zevnitř s povrchem Stucco pozinkovaného ocelového plechu další podrobnosti jsou uvedeny v prospektu povrch se základní polyesterovou vrstvou Vnější pohledy Obrázky odpovídají v proporcích rozměru x mm. Při jiných rozměrech vrat existují odchylky. Základní model Hliníkový rám Designové motivy (nejsou možné mezivýšky a zasklení s hliníkovým rámem) * Motivy 461, 462, 463 a 469 volitelně s dvojitými plastovými tabulkami čirými či s krystalickou strukturou. Světlý průhled 160 x 160 mm, motiv 469 průměr 200 mm. Motiv 450 Motiv 451/461* Motiv 452/462* Motiv 453/463* Motiv 454 Motiv 455 Motiv 456 Motiv 457 Motiv 458 Motiv 459/469* Výška stropu a světlý průjezd viz druhy kování (strana 27 a 28) Objednací rozměry Počet článků Výška Minimální LDB RM vrat článků vnitřní rozměr garáže šířka x výška vrat (LDB + 2 x 90mm) x x x x x x x x x x x x x x x x x x x x x x x x x Objednací rozměry Počet článků Výška Minimální LDB RM vrat článků vnitřní rozměr garáže šířka x výška vrat (LDB + 2 x 90mm) x x x x x x x x x x x x x x x x x x x x x x x x x Speciální rozměry a vybavení: šířka vrat v 10 mm rastru, výška vrat ve výšce rastru. Mezivýšky jsou možné (s výjimkou designových motivů) Počet článků vrat Výška článků vrat Počet výplní na článek vrat se zasklením od Šířka (LDB) LDB = světlá šířka průjezdu RM = výška rozměru rastru = vrata do x mm s tažnými pružinami Ventilace Ventilační štěrbiny v podlahovém těsnění, ventilační průřez 65 cm 2 na metr šířky vrat. Možnosti zasklení Hliníkový rám (normální profil NF) 18

19 Sekční vrata LPU 40 Ocelové lamely dvoustěnné kazeta M Woodgrain křídlo: dvoustěnné články vrat, vypěněné PU, zvenku s povrchem Woodgrain, zevnitř s povrchem Stucco články vrat o stejné výšce s kazetami, vyrobené z žárově pozinkovaného ocelového plechu povrch se základní polyesterovou vrstvou zasklení v obou spodních článcích vrat není možné další podrobnosti jsou uvedené v prospektu Vnější pohledy (obrázky odpovídají proporcím rozměru x mm. Při jiných rozměrech vrat existují odchylky.) Základní model Motiv M0 Motiv M1 s ozdobným Motiv M2 s ozdobným Motiv M10 zasklením (kosočtverec) zasklením (kříž) Objednací rozměry Počet článků Výška Minimální LDB RM vrat článků vnitřní rozměr garáže šířka x výška vrat (LDB + 2 x 90mm) x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Výška stropu a světlý průjezd viz druhy kování (strana 27 a 28) Objednací rozměry Počet článků Výška Minimální LDB RM vrat článků vnitřní rozměr garáže šířka x výška vrat (LDB + 2 x 90mm) x x x x x x x x x x x x x x x x x x x x x Renovační velikosti 2190 x x x x x x x x x Speciální rozměry a vybavení: šířka vrat v 10 mm rastru, výška vrat jen ve výškách rastru. Mezivýšky nejsou možné do 2240 do 2970 do 3690 do 4420 do 5140 do 5500 Počet článků vrat Výška článků vrat Počet kazet na článek vrat od Šířka (LDB) LDB = světlá šířka průjezdu RM = výška rozměru rastru = vrata do x 2625 mm s tažnými pružinami Ventilace Ventilační štěrbiny v podlahovém těsnění, ventilační průřez 65 cm 2 na metr šířky vrat Možnosti zasklení - kazetová okna Dvojité tabulky čiré nabo s krystalickou strukturou 16 mm Motiv M0, M1, M2 Motiv M10, M20, M30, M40, M50 (viz strana 22) 19

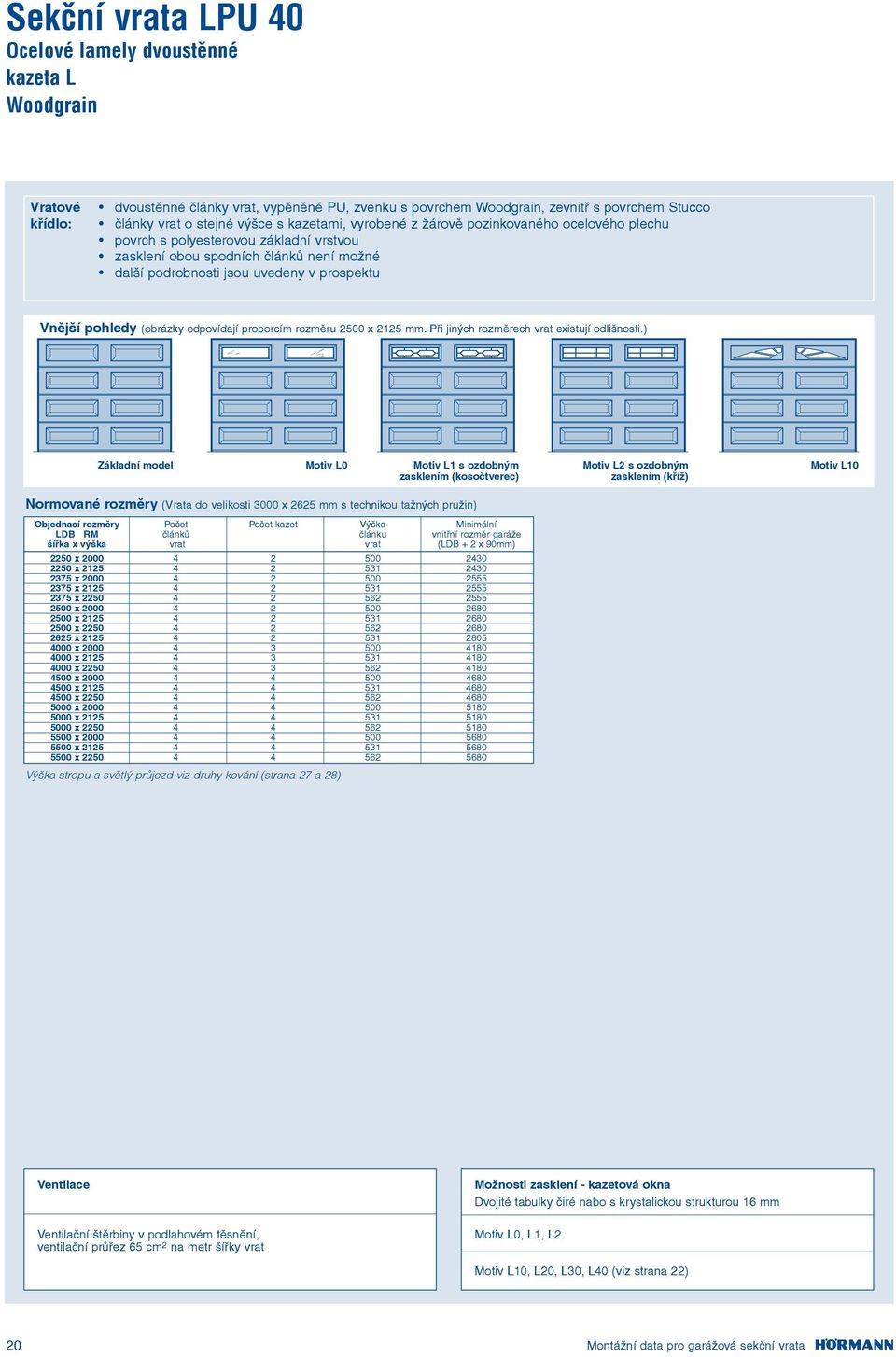

20 Sekční vrata LPU 40 Ocelové lamely dvoustěnné kazeta L Woodgrain křídlo: dvoustěnné články vrat, vypěněné PU, zvenku s povrchem Woodgrain, zevnitř s povrchem Stucco články vrat o stejné výšce s kazetami, vyrobené z žárově pozinkovaného ocelového plechu povrch s polyesterovou základní vrstvou zasklení obou spodních článků není možné další podrobnosti jsou uvedeny v prospektu Vnější pohledy (obrázky odpovídají proporcím rozměru x mm. Při jiných rozměrech vrat existují odlišnosti.) Základní model Motiv L0 Motiv L1 s ozdobným Motiv L2 s ozdobným Motiv L10 zasklením (kosočtverec) zasklením (kříž) (Vrata do velikosti x 2625 mm s technikou tažných pružin) Objednací rozměry Počet Počet kazet Výška Minimální LDB RM článků článku vnitřní rozměr garáže šířka x výška vrat vrat (LDB + 2 x 90mm) x x x x x x x x x x x x x x x x x x x x x Výška stropu a světlý průjezd viz druhy kování (strana 27 a 28) Ventilace Ventilační štěrbiny v podlahovém těsnění, ventilační průřez 65 cm 2 na metr šířky vrat Možnosti zasklení - kazetová okna Dvojité tabulky čiré nabo s krystalickou strukturou 16 mm Motiv L0, L1, L2 Motiv L10, L20, L30, L40 (viz strana 22) 20

21 Sekční vrata LPU 40 Ocelové lamely dvoustěnné kazeta C Woodgrain křídlo: dvoustěnné články vrat, vypěněné PU, zvenku s povrchem Woodgrain, zevnitř s povrchem Stucco články vrat o stejné výšce s kazetami, vyrobené z žárově pozinkovaného ocelového plechu povrch s polyesterovou základní vrstvou zasklení obou spodních článků není možné další podrobnosti jsou uvedeny v prospektu Vnější pohledy (obrázky odpovídají proporcím rozměru x mm. Při jiných rozměrech vrat existují odlišnosti.) Základní model Motiv C10 (Vrata do velikosti x 2625 mm s technikou tažných pružin) Objednací rozměry Počet Počet kazet Výška Minimální LDB RM článků článku vnitřní rozměr garáže šířka x výška vrat vrat (LDB + 2 x 90mm) x x x x x x x x x x x x Výška stropu a světlý průjezd viz druhy kování (strana 27 a 28) Ventilace Ventilační štěrbiny v podlahovém těsnění, ventilační průřez 65 cm 2 na metr šířky vrat Možnosti zasklení - kazetová okna Dvojité tabulky čiré nabo s krystalickou strukturou 16 mm Motiv C10, C30 (viz strana 22) 21

22 Zasklení Sunrise pro sekční vrata LTE 40/EPU 40/LPU 40 Vnější pohledy Zasklení Sunrise pro sekční vrata LTE 40/EPU 40 pro normované a speciální rozměry Možnosti zasklení pro typ kazeta S (pro vrata se 3mi kazetami na lamelu není možné) Motiv S10 Motiv S20 Motiv S30 Motiv S40 Motiv S50 Motiv S60 Zasklení Sunrise pro sekční vrata LTE 40/LPU 40 pro normované a speciální rozměry Možnosti zasklení pro typ kazeta M (pro vrata se dvěma nebo sedmi kazetami na lamelu není možné) Motiv M10 Motiv M20 Motiv M30 Motiv M40 Motiv M50 Zasklení sunrise pro sekční vrata LPU v normovaných velikostech. Možnosti zasklení pro typ kazeta L Motiv L10 Motiv L20 Motiv L30 Motiv L40 Zasklení Sunrise pro sekční vrata LPU 40 v normovaných velikostech. Možnosti zasklení pro typ kazeta C Motiv C10 Motiv C30 22

23 Sekční vrata LPU 40 s integrovanými dveřmi Ocelové lamely dvoustěnné drážka S, drážka M, drážka L Woodgrain nebo Decograin (jen s drážkou M) křídlo: dvoustěnné vratové články vypěněné PU, zvenku povrch Woodgrain nebo Decograin, zevnítř povrch Stucco. články vrat o stejné výšce, vodorovně drážkované nebo bez drážek, vyrobené z žárově pozinkovaného ocelového plechu povrch s základní polyesterovou vrstvou (u povrchu Decograin zvenku polyesterová folie) zasklení v obou spodních článcích vrat není možné bez dveřní kliky, bez vnitřního zamykání; bez jednostěnné ocelové clony, horní článek vrat s těsněním překladu doporučujeme montáž pohonu garážových vrat SupraMatic P. Vnější pohledy Základní model S hliníkovým rámem S hliníkovým rámem Se zasklením typu D Se zasklením typu D Základní model S hliníkovým rámem S hliníkovým rámem Se zasklením typu D Se zasklením typu D Integrované dveře: integrované dveře jsou vždy čtyřdílné a u provedení s drážkou S jen v rovnoměrném dělení. Světlá průchozí šířka integrovaných dveří je 803 mm, výška prahu je 5 mm vzestupně na 10 mm. Rozsah velikostí: šířka vrat v 10 mm rastru. Výška vrat ve výšce rastru. Mezivýšky od 5ti článků vrat na zakázku. Výška stropu a světlý průjezd viz druhy kování (strana 29) do DHS DHS Obrázky odpovídají proporcím výšky vrat mm. Při jiných výškách vrat existují odchylky. Povrch před garáží musí být rovný, případně se spádem, aby bylo zajištěno bezvadné otevírání vestavěných dveří (otevírají se ven) s ohledem na nízký práh - viz strana 33. Je třeba dbát na rozsah velikostí vrat 1 do 3 od 5 do 3 do Šířka (LDB) 7 do 4 4 do Počet Výška článků Průchozí výška Průchozí výška Výška kliky článků vrat integrovaných dveří integrovaných dveří při vrat DHS horním zasklení DHS * * * * * * * Počet ventilačních mřížek s ventilačním průřezem 40 cm 2 na kus Počet výplní v hliníkovém rámu na článek vrat Počet zasklení typu D na článek vrat. LDB = Světlá šířka průjezdu RM = Výška rozměru rastru = S výjimkou vrat s horním hliníkovým rámem * Zasklení typu D v horním článku integrovaných dveří není možné! Upozornění: Od LZ > 3510 mm jsou integrované dveře umístěny mimo střed vrat! Sekční vrata s integrovanými dveřmi jen s kováním N nebo L! Ventilace s drážkou S/M (ne u provedení Decograin ) Uspořádání ventilačních mřížek s plochou po 40 cm 2 na kus do 2510 do 3510 do Možnosti zasklení (ne u provedení Decograin ) Hliníkový rám (normální profil NF) Zasklení typu D, 16 mm S drážkou S, M, L 23
