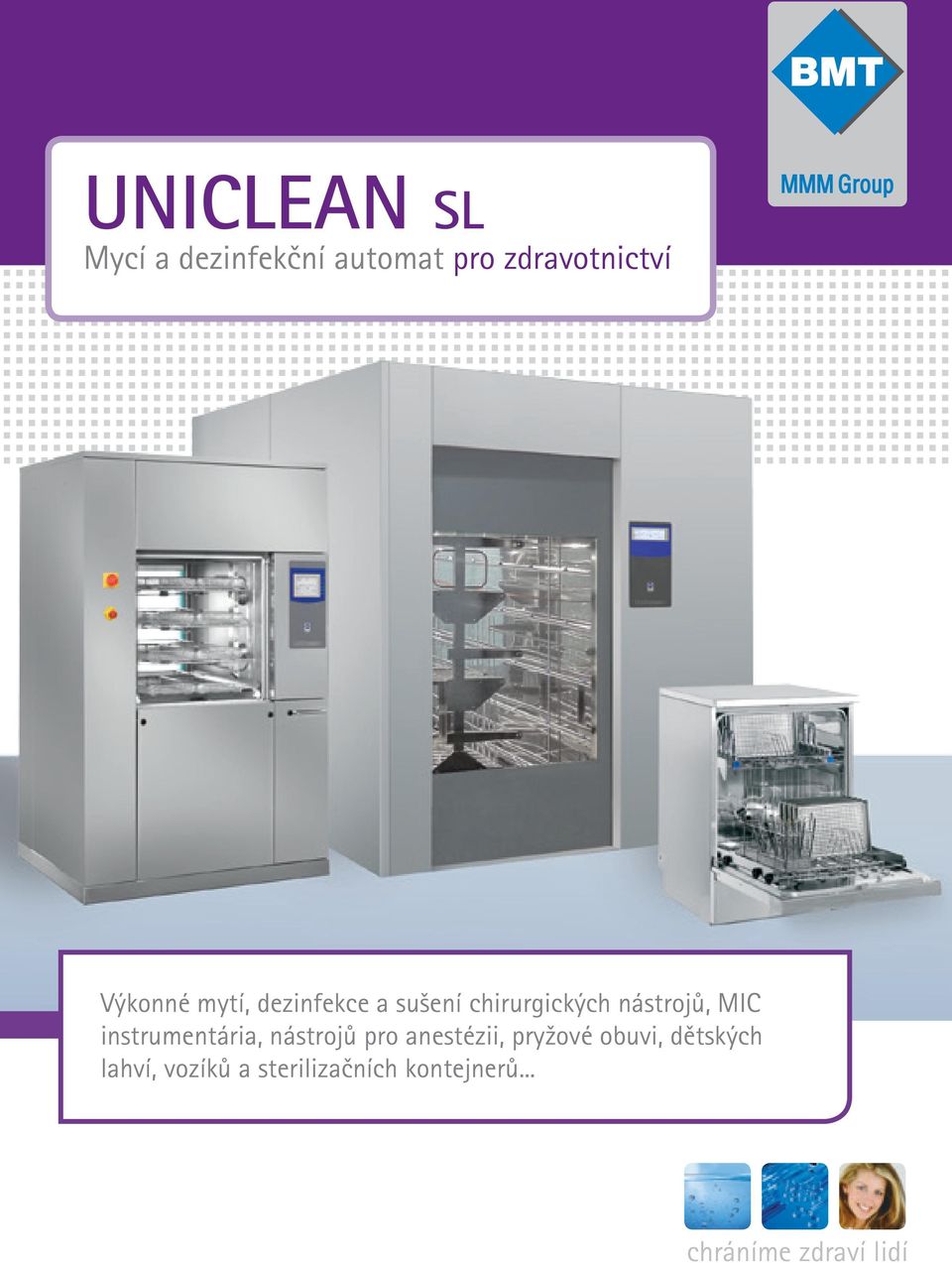

1 UNICLEAN sl Mycí a dezinfekční automat pro zdravotnictví Výkonné mytí, dezinfekce a sušení chirurgických nástrojů, MIC instrumentária, nástrojů pro anestézii, pryžové obuvi, dětských lahví, vozíků a sterilizačních kontejnerů... chráníme zdraví lidí

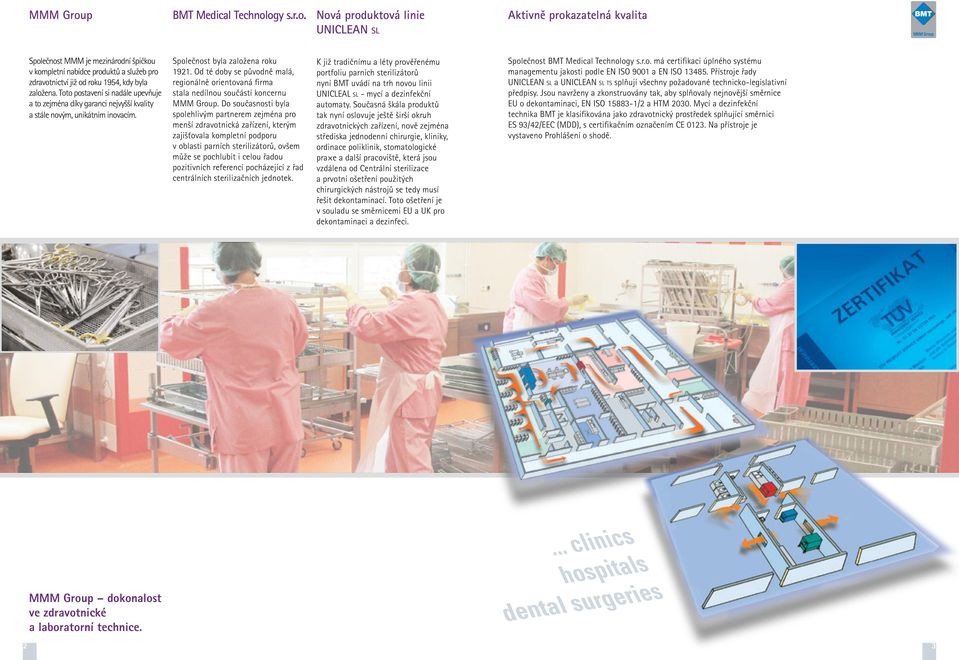

2 MMM Group BMT Medical Technology s.r.o. Nová produktová linie UNICLEAN sl Aktivně prokazatelná kvalita Společnost MMM je mezinárodní špičkou v kompletní nabídce produktů a služeb pro zdravotnictví již od roku 1954, kdy byla založena. Toto postavení si nadále upevňuje a to zejména díky garanci nejvyšší kvality a stále novým, unikátním inovacím. Společnost byla založena roku Od té doby se původně malá, regionálně orientovaná firma stala nedílnou součástí koncernu MMM Group. Do současnosti byla spolehlivým partnerem zejména pro menší zdravotnická zařízení, kterým zajišťovala kompletní podporu v oblasti parních sterilizátorů, ovšem může se pochlubit i celou řadou pozitivních referencí pocházející z řad centrálních sterilizačních jednotek. K již tradičnímu a léty prověřenému portfoliu parních sterilizátorů nyní BMT uvádí na trh novou linii UNICLEAL sl - mycí a dezinfekční automaty. Současná škála produktů tak nyní oslovuje ještě širší okruh zdravotnických zařízení, nově zejména střediska jednodenní chirurgie, kliniky, ordinace poliklinik, stomatologické pra e a další pracoviště, která jsou vzdálena od Centrální sterilizace a prvotní ošetření použitých chirurgických nástrojů se tedy musí řešit dekontaminací. Toto ošetření je v souladu se směrnicemi EU a UK pro dekontaminaci a dezinfeci. Společnost BMT Medical Technology s.r.o. má certifikaci úplného systému managementu jakosti podle EN ISO 9001 a EN ISO Přístroje řady UNICLEAN sl a UNICLEAN sl ts splňují všechny požadované technicko-legislativní předpisy. Jsou navrženy a zkonstruovány tak, aby splňovaly nejnovější směrnice EU o dekontaminaci, EN ISO /2 a HTM Mycí a dezinfekční technika BMT je klasifikována jako zdravotnický prostředek splňující směrnici ES 93/42/EEC (MDD), s certifikačním označením CE Na přístroje je vystaveno Prohlášení o shodě. MMM Group dokonalost ve zdravotnické a laboratorní technice. 2 3

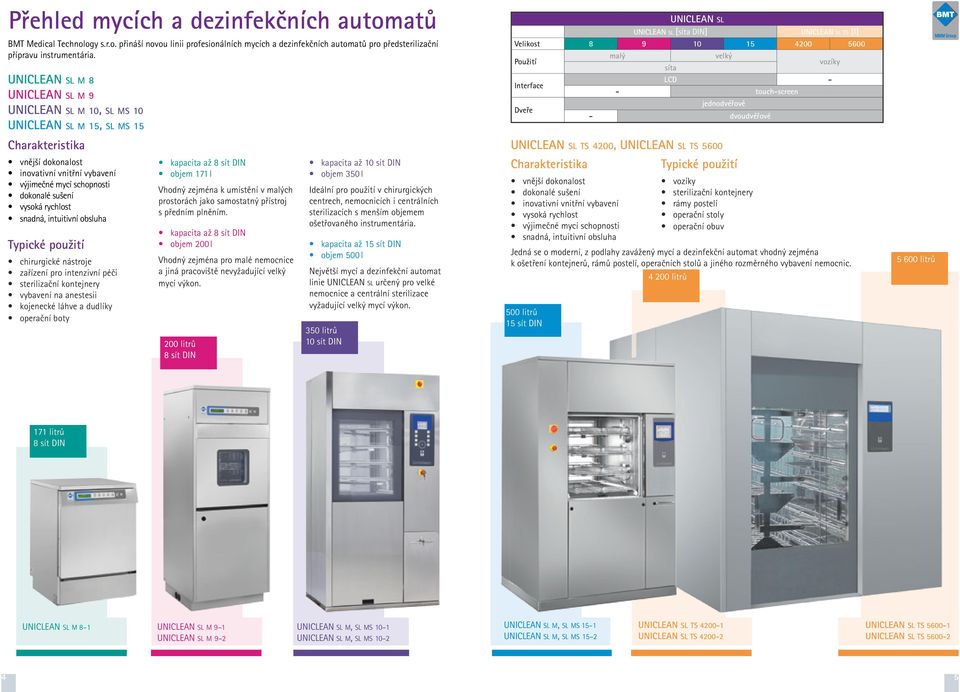

3 Přehled mycích a dezinfekčních automatů BMT Medical Technology s.r.o. přináší novou linii profesionálních mycích a dezinfekčních automatů pro předsterilizační přípravu instrumentária. UNICLEAN sl m 8 UNICLEAN sl m 9 UNICLEAN sl m, sl ms UNICLEAN sl m 15, sl ms 15 UNICLEAN SL UNICLEAN sl [síta DIN] UNICLEAN sl ts [l] Velikost Použití malý velký síta vozíky Interface LCD - - touch-screen Dveře jednodvéřové - dvoudvéřové Charakteristika UNICLEAN sl ts 4200, UNICLEAN sl ts 5600 vnější dokonalost inovativní vnitřní vybavení výjimečné mycí schopnosti dokonalé sušení vysoká rychlost snadná, intuitivní obsluha Typické použití chirurgické nástroje zařízení pro intenzivní péči sterilizační kontejnery vybavení na anestesii kojenecké láhve a dudlíky operační boty kapacita až 8 sít DIN objem 171 l Vhodný zejména k umístění v malých prostorách jako samostatný přístroj s předním plněním. kapacita až 8 sít DIN objem 200 l Vhodný zejména pro malé nemocnice a jiná pracoviště nevyžadující velký mycí výkon. 200 litrů 8 sít DIN kapacita až sít DIN objem 350 l Ideální pro použití v chirurgických centrech, nemocnicích i centrálních sterilizacích s menším objemem ošetřovaného instrumentária. kapacita až 15 sít DIN objem 500 l Největší mycí a dezinfekční automat linie UNICLEAN sl určený pro velké nemocnice a centrální sterilizace vyžadující velký mycí výkon. 350 litrů sít DIN Charakteristika vnější dokonalost dokonalé sušení inovativní vnitřní vybavení vysoká rychlost výjimečné mycí schopnosti snadná, intuitivní obsluha 500 litrů 15 sít DIN Typické použití vozíky sterilizační kontejnery rámy postelí operační stoly operační obuv Jedná se o moderní, z podlahy zavážený mycí a dezinfekční automat vhodný zejména k ošetření kontejnerů, rámů postelí, operačních stolů a jiného rozměrného vybavení nemocnic litrů litrů 171 litrů 8 sít DIN UNICLEAN sl m 8 1 UNICLEAN sl m 9 1 UNICLEAN sl m 9 2 UNICLEAN sl m, sl ms 1 UNICLEAN sl m, sl ms 2 UNICLEAN sl m, sl ms 15 1 UNICLEAN sl m, sl ms 15 2 UNICLEAN SL TS UNICLEAN SL TS UNICLEAN SL TS UNICLEAN SL TS

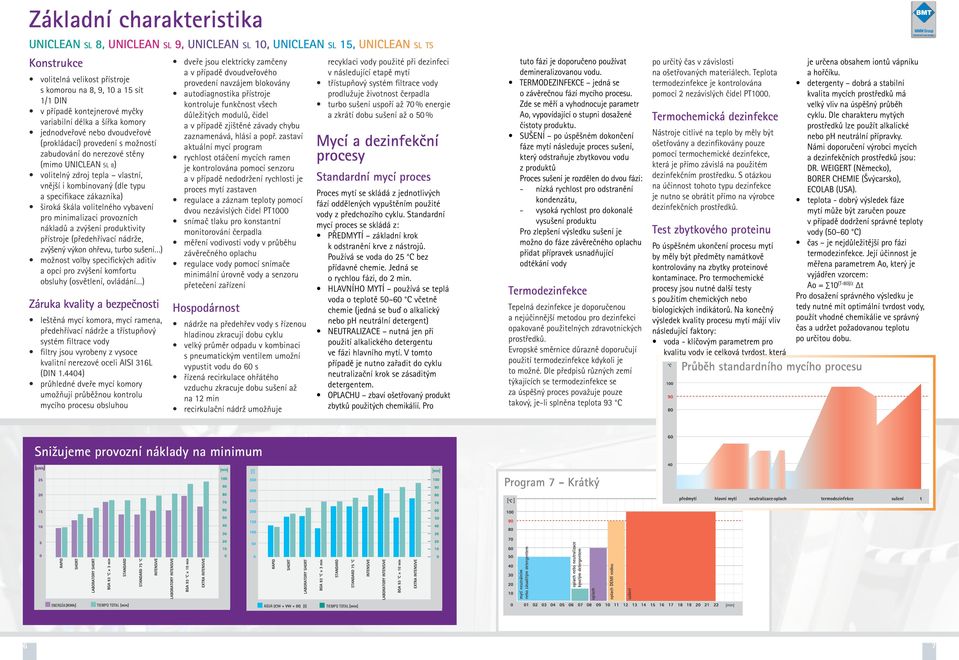

4 Základní charakteristika UNICLEAN sl 8, UNICLEAN sl 9, UNICLEAN sl, UNICLEAN sl 15, UNICLEAN sl ts Konstrukce volitelná velikost přístroje s komorou na 8, 9, a 15 sít 1/1 DIN v případě kontejnerové myčky variabilní délka a šířka komory jednodveřové nebo dvoudveřové (prokládací) provedení s možností zabudování do nerezové stěny (mimo UNICLEAN sl 8) volitelný zdroj tepla vlastní, vnější i kombinovaný (dle typu a specifikace zákazníka) široká škála volitelného vybavení pro minimalizaci provozních nákladů a zvýšení produktivity přístroje (předehřívací nádrže, zvýšený výkon ohřevu, turbo sušení ) možnost volby specifických aditiv a opcí pro zvýšení komfortu obsluhy (osvětlení, ovládání ) Záruka kvality a bezpečnosti leštěná mycí komora, mycí ramena, předehřívací nádrže a třístupňový systém filtrace vody filtry jsou vyrobeny z vysoce kvalitní nerezové oceli AISI 316L (DIN ) průhledné dveře mycí komory umožňují průběžnou kontrolu mycího procesu obsluhou dveře jsou elektricky zamčeny a v případě dvoudveřového provedení navzájem blokovány autodiagnostika přístroje kontroluje funkčnost všech důležitých modulů, čidel a v případě zjištěné závady chybu zaznamenává, hlásí a popř. zastaví aktuální mycí program rychlost otáčení mycích ramen je kontrolována pomocí senzoru a v případě nedodržení rychlosti je proces mytí zastaven regulace a záznam teploty pomocí dvou nezávislých čidel PT00 snímač tlaku pro konstantní monitorování čerpadla měření vodivosti vody v průběhu závěrečného oplachu regulace vody pomocí snímače minimální úrovně vody a senzoru přetečení zařízení Hospodárnost nádrže na předehřev vody s řízenou hladinou zkracují dobu cyklu velký průměr odpadu v kombinaci s pneumatickým ventilem umožní vypustit vodu do 60 s řízená recirkulace ohřátého vzduchu zkracuje dobu sušení až na 12 min recirkulační nádrž umožňuje recyklaci vody použité při dezinfeci v následující etapě mytí třístupňový systém filtrace vody prodlužuje životnost čerpadla turbo sušení uspoří až 70 % energie a zkrátí dobu sušení až o 50 % Mycí a dezinfekční procesy Standardní mycí proces Proces mytí se skládá z jednotlivých fází oddělených vypuštěním použité vody z předchozího cyklu. Standardní mycí proces se skládá z: PŘEDMYTÍ základní krok k odstranění krve z nástrojů. Používá se voda do 25 C bez přídavné chemie. Jedná se o rychlou fázi, do 2 min. HLAVNÍHO MYTÍ používá se teplá voda o teplotě C včetně chemie (jedná se buď o alkalický nebo ph neutrální detergent) NEUTRALIZACE nutná jen při použití alkalického detergentu ve fázi hlavního mytí. V tomto případě je nutno zařadit do cyklu neutralizační krok se zásaditým detergentem. OPLACHU zbaví ošetřovaný produkt zbytků použitých chemikálií. Pro tuto fázi je doporučeno používat demineralizovanou vodu. TERMODEZINFEKCE jedná se o závěrečnou fází mycího procesu. Zde se měří a vyhodnocuje parametr Ao, vypovídající o stupni dosažené čistoty produktu. SUŠENÍ po úspěšném dokončení fáze mytí následuje proces sušení, který odstraňuje zbytkovou vodu z produktů Proces sušení je rozdělen do dvou fází: - nízká rychlost pro odstranění kondenzátu, - vysoká rychlost pro dokonalé vysušení produktu Pro zlepšení výsledku sušení je možno do fáze závěrečného oplachu přidat přípravek usnadňující odtékání vody Termodezinfekce Tepelná dezinfekce je doporučenou a nejúčinnější metodou pro dezinfekci opakovaně použitelných zdravotnických prostředků. Evropské směrnice důrazně doporučují použití termodezinfekce kdykoli je to možné. Dle předpisů různých zemí týkajících se termodezinfekce se za úspěšný proces považuje pouze takový, je-li splněna teplota 93 C po určitý čas v závislosti na ošetřovaných materiálech. Teplota termodezinfekce je kontrolována pomocí 2 nezávislých čidel PT00. Termochemická dezinfekce Nástroje citlivé na teplo by měly být ošetřovány a dezinfikovány pouze pomocí termochemické dezinfekce, která je přímo závislá na použitém dezinfekčním prostředku. S otázkou na účinnost tohoto typu dezinfekce je nutno se obrátit přímo na výrobce dezinfekčních prostředků. Test zbytkového proteinu Po úspěšném ukončení procesu mytí by měly být předměty namátkově kontrolovány na zbytky proteinové kontaminace. Pro termochemické procesy jsou nutné další testy s použitím chemických nebo biologických indikátorů. Na konečný výsledek kvality procesu mytí májí vliv následující faktory: voda - klíčovým parametrem pro kvalitu vody je celková tvrdost, která je určena obsahem iontů vápníku a hořčíku. detergenty dobrá a stabilní kvalita mycích prostředků má velký vliv na úspěšný průběh cyklu. Dle charakteru mytých prostředků lze použít alkalické nebo ph neutrální přípravky. Námi doporučení výrobci mycích a dezinfekčních prostředků jsou: DR. WEIGERT (Německo), BORER CHEMIE (Švýcarsko), ECOLAB (USA). teplota - dobrý výsledek fáze mytí může být zaručen pouze v případě dodržení správné teploty vody (50 60 C) čas je nejdůležitější pro fázi termodezinfekce. Její účinnost je měřena parametrem Ao, který je vyjádřen vzorcem: Ao = (T-80)/z t Pro dosažení správného výsledku je tedy nutné mít optimální tvrdost vody, použít vhodné chemikálie ve správný čas a udržet požadovanou teplotu po určitou dobu. Průběh standardního mycího procesu Snižujeme provozní náklady na minimum [ ] [ ] [l] [ ] Program 7 - Krátký [ ] ENERGÍA TIEMPO TOTAL AQUA TIEMPO TOTAL [min] 6 7

5 UNICLEAN sl m 8 kapacita až 8 sít DIN na jednu šarži, objem 170 litrů Základní charakteristika Ovládací panel Programy UNICLEAN SL M 8 je navržen specificky pro instalaci v omezených prostorách, jako samostatně stojící přístroj s předním plněním vhodným k umístění pod desku stolu. Jednoduchá instalace s potřebou připojení na elektrický proud, studenou vodu a vodovodní odpad nachází své uplatnění zejména v menších privátních pra ích a substerilizacích pro termickou dezinfekci a mytí instrumentária. Po zavření manuálně výklopně otevíraných dveří probíhá mycí proces automaticky. Do tohoto malého modelu bylo zabudováno mytí a sušení vzduchem ve dvou úrovních, běžně používaných u velkých přístrojů. Tento přístroj je ideální pro snížení a odstranění profesního risku způsobeného manipulací s infekčním materiálem. Konstrukce stabilní, odolná, nerezová konstrukce přístroje a vnějšího pláště z oceli (AISI 304) se vyznačuje dlouhou životností komora, mycí ramena a nádrže filtrů z vysoce kvalitní oceli (AISI 316 L) manuálně ovládané, vyklápěcí, nerezové dveře komory vyspádované dno komory zamezuje ulpívání vody v komoře a urychluje odtok i sušení zaoblené rohy a hrany komory usnadňují mytí a zamezují ulpívání nečistot ovládací panel s černobílým, dvouřádkovým LCD displejem pro snadnou obsluhu a kontrolu průběhu programu autodiagnostika přístroje kontroluje funkčnost všech důležitých prvků, čidel a v případě zjištěné závady chybu zaznamenává, hlásí a popř. zastaví aktuální mycí program elektrický ohřev vody dvouúrovňový systém mytí a sušení garantuje perfektní výsledek procesu dvě dávkovací čerpadla chemikálií s průtokoměrem a snímačem hladiny pro komfortní provoz přístroje silné, vertikálně umístěné, mycí čerpadlo zajišťuje optimální rozložení tlaku mycí vody v komoře a současně její odtok z komory třístupňový systém filtrace cirkulující vody prodlužuje životnost čerpadla zabudovaný kondenzátor par zaručuje komfortní provoz bez úniku páry z komory přístroje do pracovního prostoru obsluhy dva vestavěné řídicí systémy řídí a kontrolují všechny programy přístroje a jejich fáze ergonomický, ovládací panel zabudovaný do krytování přístroje s černobílým, dvouřádkovým LCD displejem, zobrazuje fáze programu, aktuální datum a čas, kontrolní teplotu a teplotu regulace, žádanou teplotu fáze, hodnotu Ao - kontrolní i regulační, zbývající dobu cyklu a případná chybová hlášení přístroje tlačítka Start a Stop na hlavním panelu přístroje tlačítko Sušení pro vynechání fáze sušení ve standardně zvoleném cyklu každý stisk na ovládacím panelu je indikován zvukovým signálem aktuální stav přístroje je indikován osmi funkčními LED diodami na ovládacím panelu přístup k parametrům cyklu je chráněný heslem dle ISO /2 20 standardních mycích a dezinfekčních programů a 20 dalších dle specifikace zákazníka přímá volba nejčastěji volených programů na ovládacím panelu: P1 - krátký cyklus, vhodný pro lehce znečištěné předměty P2 - standardní cyklus, vhodný pro běžně znečištěné předměty P3 - intenzivní cyklus, vhodný pro velmi znečištěné předměty přístup k ostatním přednastaveným programům přes tlačítko P+ programy vyvinuté speciálně pro různé druhy ošetřovaných výrobků, typů znečištění nebo způsobu mytí (kojenecké láhve, krev, BGA, mikrobiologické, oleje a benzíny, termochemická dezinfekce, enzymatické čištění) dva krátké přednastavené programy pro pouhý oplach ošetřovaných produktů studenou vodou nebo pro sušení již umytých předmětů automatické rozpoznávání košů umožňuje okamžité spuštění předvoleného mycího programu i detekci správné polohy koše v komoře dokomunetace šarží - připojení k tiskárně nebo PC (RS 232) nebo k počítačové síti (LAN) spolu se softwarovou aplikací Ecosoft Volitelné vybavení - koše a síta Informace o možnostech volitelného vybavení, koších a sítech najdete na straně

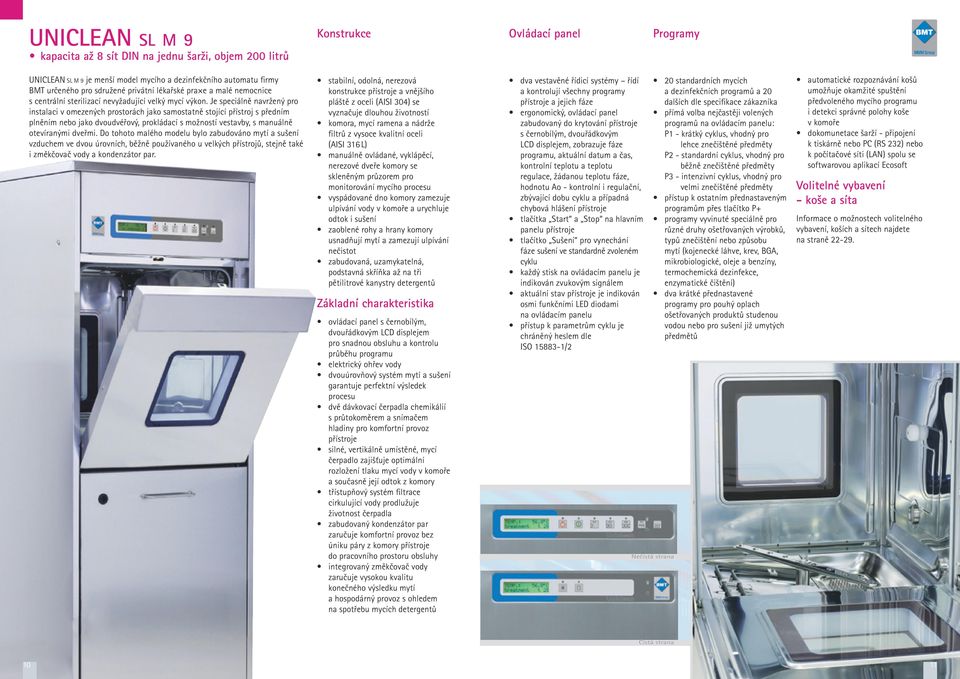

6 UNICLEAN sl m 9 kapacita až 8 sít DIN na jednu šarži, objem 200 litrů Konstrukce Ovládací panel Programy UNICLEAN SL M 9 je menší model mycího a dezinfekčního automatu firmy BMT určeného pro sdružené privátní lékařské pra e a malé nemocnice s centrální sterilizací nevyžadující velký mycí výkon. Je speciálně navržený pro instalaci v omezených prostorách jako samostatně stojící přístroj s předním plněním nebo jako dvoudvéřový, prokládací s možností vestavby, s manuálně otevíranými dveřmi. Do tohoto malého modelu bylo zabudováno mytí a sušení vzduchem ve dvou úrovních, běžně používaného u velkých přístrojů, stejně také i změkčovač vody a kondenzátor par. stabilní, odolná, nerezová konstrukce přístroje a vnějšího pláště z oceli (AISI 304) se vyznačuje dlouhou životností komora, mycí ramena a nádrže filtrů z vysoce kvalitní oceli (AISI 316 L) manuálně ovládané, vyklápěcí, nerezové dveře komory se skleněným průzorem pro monitorování mycího procesu vyspádované dno komory zamezuje ulpívání vody v komoře a urychluje odtok i sušení zaoblené rohy a hrany komory usnadňují mytí a zamezují ulpívání nečistot zabudovaná, uzamykatelná, podstavná skříňka až na tři pětilitrové kanystry detergentů Základní charakteristika ovládací panel s černobílým, dvouřádkovým LCD displejem pro snadnou obsluhu a kontrolu průběhu programu elektrický ohřev vody dvouúrovňový systém mytí a sušení garantuje perfektní výsledek procesu dvě dávkovací čerpadla chemikálií s průtokoměrem a snímačem hladiny pro komfortní provoz přístroje silné, vertikálně umístěné, mycí čerpadlo zajišťuje optimální rozložení tlaku mycí vody v komoře a současně její odtok z komory třístupňový systém filtrace cirkulující vody prodlužuje životnost čerpadla zabudovaný kondenzátor par zaručuje komfortní provoz bez úniku páry z komory přístroje do pracovního prostoru obsluhy integrovaný změkčovač vody zaručuje vysokou kvalitu konečného výsledku mytí a hospodárný provoz s ohledem na spotřebu mycích detergentů dva vestavěné řídicí systémy řídí a kontrolují všechny programy přístroje a jejich fáze ergonomický, ovládací panel zabudovaný do krytování přístroje s černobílým, dvouřádkovým LCD displejem, zobrazuje fáze programu, aktuální datum a čas, kontrolní teplotu a teplotu regulace, žádanou teplotu fáze, hodnotu Ao - kontrolní i regulační, zbývající dobu cyklu a případná chybová hlášení přístroje tlačítka Start a Stop na hlavním panelu přístroje tlačítko Sušení pro vynechání fáze sušení ve standardně zvoleném cyklu každý stisk na ovládacím panelu je indikován zvukovým signálem aktuální stav přístroje je indikován osmi funkčními LED diodami na ovládacím panelu přístup k parametrům cyklu je chráněný heslem dle ISO /2 20 standardních mycích a dezinfekčních programů a 20 dalších dle specifikace zákazníka přímá volba nejčastěji volených programů na ovládacím panelu: P1 - krátký cyklus, vhodný pro lehce znečištěné předměty P2 - standardní cyklus, vhodný pro běžně znečištěné předměty P3 - intenzivní cyklus, vhodný pro velmi znečištěné předměty přístup k ostatním přednastaveným programům přes tlačítko P+ programy vyvinuté speciálně pro různé druhy ošetřovaných výrobků, typů znečištění nebo způsobu mytí (kojenecké láhve, krev, BGA, mikrobiologické, oleje a benzíny, termochemická dezinfekce, enzymatické čištění) dva krátké přednastavené programy pro pouhý oplach ošetřovaných produktů studenou vodou nebo pro sušení již umytých předmětů Nečistá strana automatické rozpoznávání košů umožňuje okamžité spuštění předvoleného mycího programu i detekci správné polohy koše v komoře dokomunetace šarží - připojení k tiskárně nebo PC (RS 232) nebo k počítačové síti (LAN) spolu se softwarovou aplikací Ecosoft Volitelné vybavení - koše a síta Informace o možnostech volitelného vybavení, koších a sítech najdete na straně Čistá strana 11

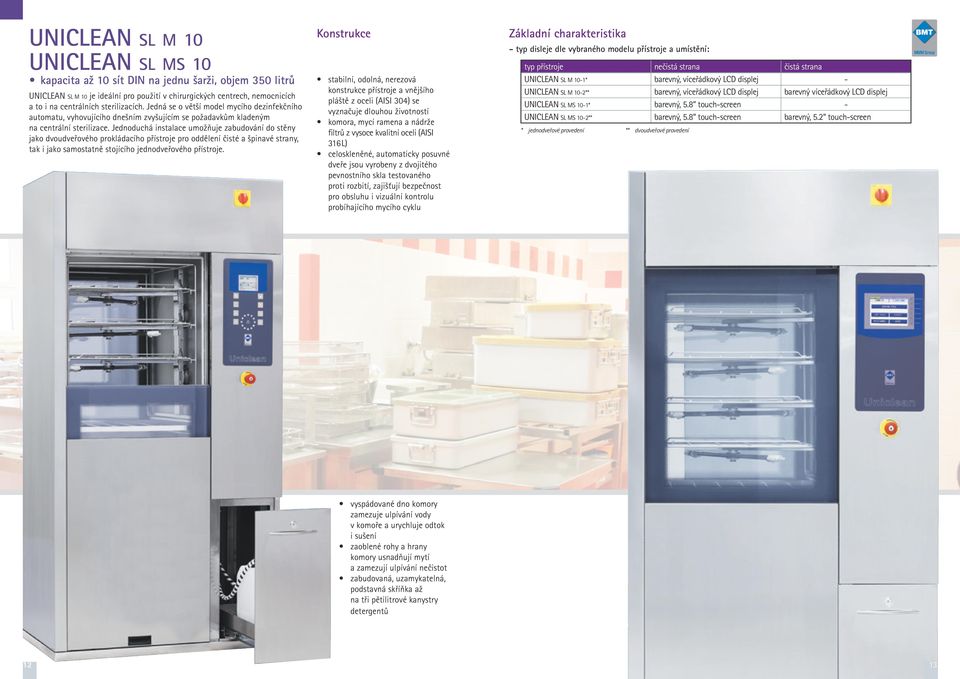

7 UNICLEAN sl m UNICLEAN sl ms kapacita až sít DIN na jednu šarži, objem 350 litrů UNICLEAN SL M je ideální pro použití v chirurgických centrech, nemocnicích a to i na centrálních sterilizacích. Jedná se o větší model mycího dezinfekčního automatu, vyhovujícího dnešním zvyšujícím se požadavkům kladeným na centrální sterilizace. Jednoduchá instalace umožňuje zabudování do stěny jako dvoudveřového prokládacího přístroje pro oddělení čisté a špinavé strany, tak i jako samostatně stojícího jednodveřového přístroje. Konstrukce stabilní, odolná, nerezová konstrukce přístroje a vnějšího pláště z oceli (AISI 304) se vyznačuje dlouhou životností komora, mycí ramena a nádrže filtrů z vysoce kvalitní oceli (AISI 316 L) celoskleněné, automaticky posuvné dveře jsou vyrobeny z dvojitého pevnostního skla testovaného proti rozbití, zajišťují bezpečnost pro obsluhu i vizuální kontrolu probíhajícího mycího cyklu Základní charakteristika - typ disleje dle vybraného modelu přístroje a umístění: typ přístroje nečistá strana čistá strana UNICLEAN SL M -1* barevný, víceřádkový LCD displej - UNICLEAN SL M -2** barevný, víceřádkový LCD displej barevný víceřádkový LCD displej UNICLEAN SL MS -1* barevný, 5.8 touch-screen - UNICLEAN SL MS -2** barevný, 5.8 touch-screen barevný, 5.2 touch-screen * jednodveřové provedení ** dvoudveřové provedení vyspádované dno komory zamezuje ulpívání vody v komoře a urychluje odtok i sušení zaoblené rohy a hrany komory usnadňují mytí a zamezují ulpívání nečistot zabudovaná, uzamykatelná, podstavná skříňka až na tři pětilitrové kanystry detergentů 12 13

8 Ovládací panel elektrický ohřev vody připojení médií shora (volitelně zespodu) dvouúrovňový systém mytí a sušení garantuje perfektní výsledek procesu dvě dávkovací čerpadla chemikálií s průtokoměrem a snímačem hladiny pro komfortní provoz přístroje dvě separátní, silná, vertikálně umístěná, mycí čerpadla zajišťují optimální rozložení tlaku mycí vody v komoře a současně její odtok z komory třístupňový systém filtrace cirkulující vody prodlužuje životnost čerpadla nucené, filtrované sušení v komoře dva vestavěné řídicí systémy řídí a kontrolují všechny programy přístroje a jejich fáze k dispozici jsou dva typy ovládací automatiky: - barevný, víceřádkový LCD displej (UNICLEAN SL M ) - nebo barevný 5.8 touchscreen (UNICLEAN SL MS ) displej zobrazuje jednotlivé programy, fáze programu, aktuální datum a čas, kontrolní teplotu a teplotu regulace, žádanou teplotu fáze, hodnotu Ao - kontrolní i regulační, zbývající dobu cyklu a případná chybová hlášení přístroje tlačítka Start a Stop na hlavním panelu přístroje každý stisk na ovládacím panelu je indikován zvukovým signálem přístup k parametrům cyklu je chráněný heslem dle ISO /2 Programy přístroje ve verzi řídicí automatiky s víceřádkovým LCD displejem (UNICLEAN SL M ) mají k dispozici 20 standardních mycích a dezinfekčních programů a 20 dalších k přizpůsobení dle specifikací zákazníka přístroje ve verzi řídicí automatiky s barevným 5.8 touch-screen displejem (UNICLEAN SL MS ) mají k dispozici standardních mycích a dezinfekčních programů a 50 dalších k přizpůsobení dle specifikací zákazníka, dalších 5 servisních programů pro servis a validaci přímá volba nejčastěji volených programů na ovládacím panelu P1 - krátký cyklus, vhodný pro lehce znečištěné předměty P2 - standardní cyklus, vhodný pro běžně znečištěné předměty P3 - intenzivní cyklus, vhodný pro velmi znečištěné předměty přístup k ostatním přednastaveným programům přes tlačítko P+ programy vyvinuté speciálně pro různé druhy ošetřovaných výrobků, typů znečištění nebo způsobu mytí (kojenecké láhve, krev, BGA, mikrobiologické, oleje a benzíny, termochemická dezinfekce, enzymatické čištění) dva krátké přednastavené programy pro pouhý oplach ošetřovaných produktů studenou vodou nebo pro sušení již umytých předmětů dokomunetace šarží - připojení k tiskárně nebo PC (RS 232) nebo k počítačové síti (LAN) spolu se softwarovou aplikací Ecosoft Volitelné vybavení - koše a síta Informace o možnostech volitelného vybavení, koších a sítech najdete na straně

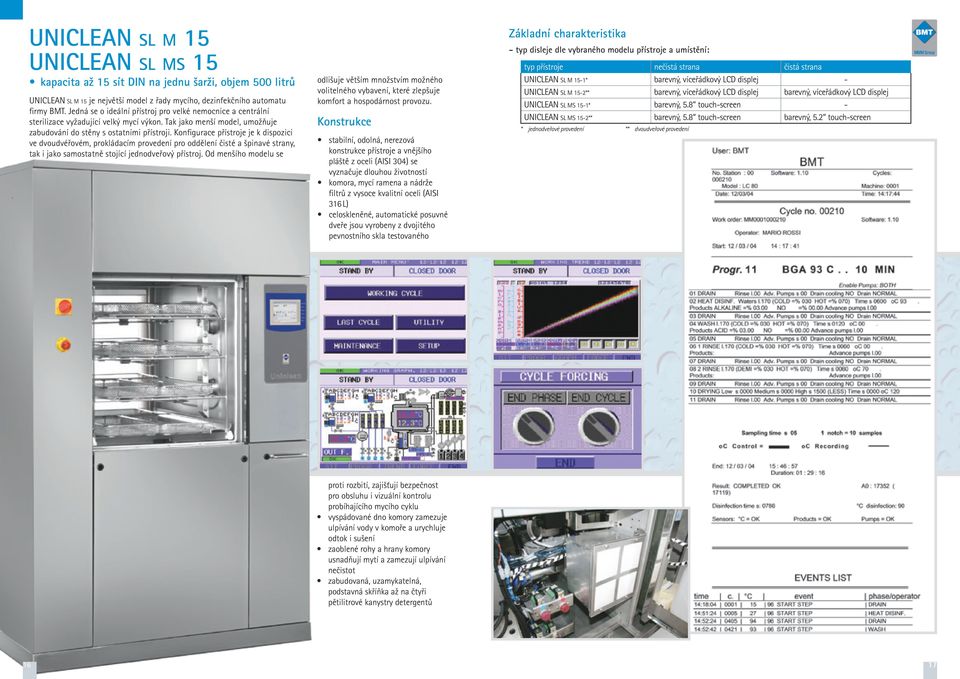

9 UNICLEAN sl m 15 UNICLEAN sl ms 15 kapacita až 15 sít DIN na jednu šarži, objem 500 litrů UNICLEAN SL M 15 je největší model z řady mycího, dezinfekčního automatu firmy BMT. Jedná se o ideální přístroj pro velké nemocnice a centrální sterilizace vyžadující velký mycí výkon. Tak jako menší model, umožňuje zabudování do stěny s ostatními přístroji. Konfigurace přístroje je k dispozici ve dvoudvéřovém, prokládacím provedení pro oddělení čisté a špinavé strany, tak i jako samostatně stojící jednodveřový přístroj. Od menšího modelu se odlišuje větším množstvím možného volitelného vybavení, které zlepšuje komfort a hospodárnost provozu. Konstrukce stabilní, odolná, nerezová konstrukce přístroje a vnějšího pláště z oceli (AISI 304) se vyznačuje dlouhou životností komora, mycí ramena a nádrže filtrů z vysoce kvalitní oceli (AISI 316 L) celoskleněné, automatické posuvné dveře jsou vyrobeny z dvojitého pevnostního skla testovaného Základní charakteristika - typ disleje dle vybraného modelu přístroje a umístění: typ přístroje nečistá strana čistá strana UNICLEAN SL M 15-1* barevný, víceřádkový LCD displej - UNICLEAN SL M 15-2** barevný, víceřádkový LCD displej barevný, víceřádkový LCD displej UNICLEAN SL MS 15-1* barevný, 5.8 touch-screen - UNICLEAN SL MS 15-2** barevný, 5.8 touch-screen barevný, 5.2 touch-screen * jednodveřové provedení ** dvoudveřové provedení proti rozbití, zajišťují bezpečnost pro obsluhu i vizuální kontrolu probíhajícího mycího cyklu vyspádované dno komory zamezuje ulpívání vody v komoře a urychluje odtok i sušení zaoblené rohy a hrany komory usnadňují mytí a zamezují ulpívání nečistot zabudovaná, uzamykatelná, podstavná skříňka až na čtyři pětilitrové kanystry detergentů 16 17

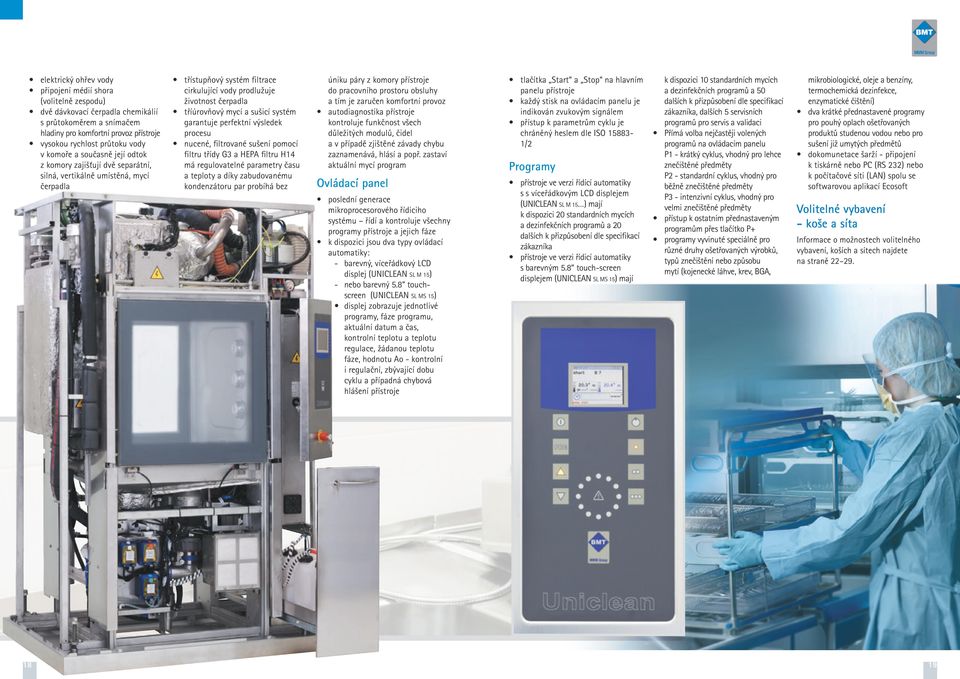

10 elektrický ohřev vody připojení médií shora (volitelně zespodu) dvě dávkovací čerpadla chemikálií s průtokoměrem a snímačem hladiny pro komfortní provoz přístroje vysokou rychlost průtoku vody v komoře a současně její odtok z komory zajišťují dvě separátní, silná, vertikálně umístěná, mycí čerpadla třístupňový systém filtrace cirkulující vody prodlužuje životnost čerpadla tříúrovňový mycí a sušicí systém garantuje perfektní výsledek procesu nucené, filtrované sušení pomocí filtru třídy G3 a HEPA filtru H14 má regulovatelné parametry času a teploty a díky zabudovanému kondenzátoru par probíhá bez úniku páry z komory přístroje do pracovního prostoru obsluhy a tím je zaručen komfortní provoz autodiagnostika přístroje kontroluje funkčnost všech důležitých modulů, čidel a v případě zjištěné závady chybu zaznamenává, hlásí a popř. zastaví aktuální mycí program Ovládací panel poslední generace mikroprocesorového řídiciho systému řídí a kontroluje všechny programy přístroje a jejich fáze k dispozici jsou dva typy ovládací automatiky: - barevný, víceřádkový LCD displej (UNICLEAN SL M 15) - nebo barevný 5.8 touchscreen (UNICLEAN SL MS 15) displej zobrazuje jednotlivé programy, fáze programu, aktuální datum a čas, kontrolní teplotu a teplotu regulace, žádanou teplotu fáze, hodnotu Ao - kontrolní i regulační, zbývající dobu cyklu a případná chybová hlášení přístroje tlačítka Start a Stop na hlavním panelu přístroje každý stisk na ovládacím panelu je indikován zvukovým signálem přístup k parametrům cyklu je chráněný heslem dle ISO /2 Programy přístroje ve verzi řídící automatiky s s víceřádkovým LCD displejem (UNICLEAN SL M 15 ) mají k dispozici 20 standardních mycích a dezinfekčních programů a 20 dalších k přizpůsobení dle specifikací zákazníka přístroje ve verzi řídicí automatiky s barevným 5.8 touch-screen displejem (UNICLEAN SL MS 15) mají k dispozici standardních mycích a dezinfekčních programů a 50 dalších k přizpůsobení dle specifikací zákazníka, dalších 5 servisních programů pro servis a validaci Přímá volba nejčastěji volených programů na ovládacím panelu P1 - krátký cyklus, vhodný pro lehce znečištěné předměty P2 - standardní cyklus, vhodný pro běžně znečištěné předměty P3 - intenzivní cyklus, vhodný pro velmi znečištěné předměty přístup k ostatním přednastaveným programům přes tlačítko P+ programy vyvinuté speciálně pro různé druhy ošetřovaných výrobků, typů znečištění nebo způsobu mytí (kojenecké láhve, krev, BGA, mikrobiologické, oleje a benzíny, termochemická dezinfekce, enzymatické čištění) dva krátké přednastavené programy pro pouhý oplach ošetřovaných produktů studenou vodou nebo pro sušení již umytých předmětů dokomunetace šarží - připojení k tiskárně nebo PC (RS 232) nebo k počítačové síti (LAN) spolu se softwarovou aplikací Ecosoft Volitelné vybavení - koše a síta Informace o možnostech volitelného vybavení, koších a sítech najdete na straně

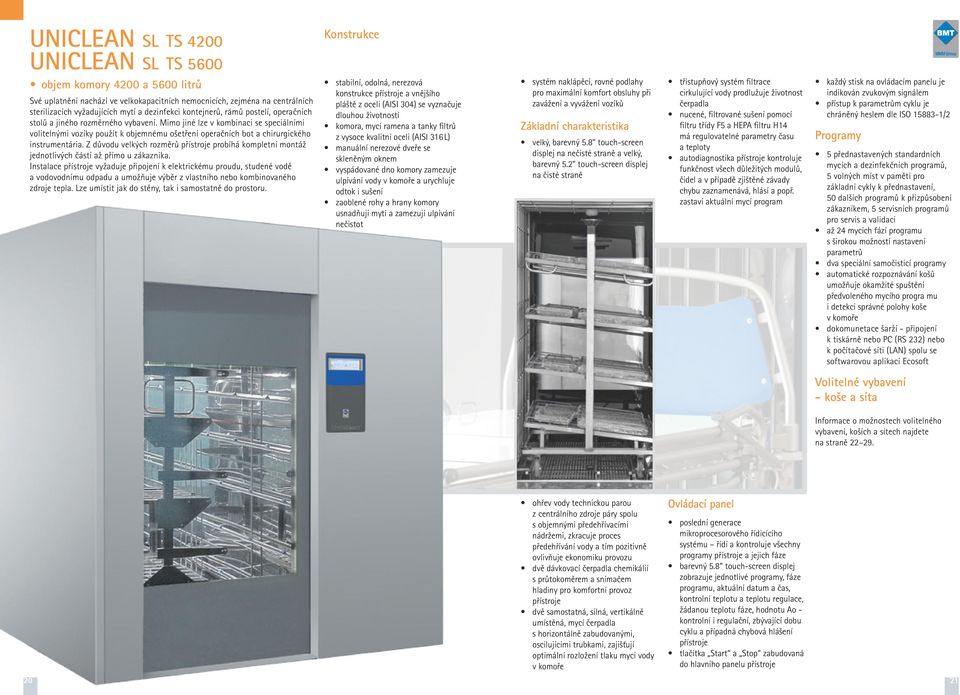

11 UNICLEAN sl ts 4200 UNICLEAN sl ts 5600 objem komory 4200 a 5600 litrů Své uplatnění nachází ve velkokapacitních nemocnicích, zejména na centrálních sterilizacích vyžadujících mytí a dezinfekci kontejnerů, rámů postelí, operačních stolů a jiného rozměrného vybavení. Mimo jiné lze v kombinaci se speciálními volitelnými vozíky použít k objemnému ošetření operačních bot a chirurgického instrumentária. Z důvodu velkých rozměrů přístroje probíhá kompletní montáž jednotlivých částí až přímo u zákazníka. Instalace přístroje vyžaduje připojení k elektrickému proudu, studené vodě a vodovodnímu odpadu a umožňuje výběr z vlastního nebo kombinovaného zdroje tepla. Lze umístit jak do stěny, tak i samostatně do prostoru. Konstrukce stabilní, odolná, nerezová konstrukce přístroje a vnějšího pláště z oceli (AISI 304) se vyznačuje dlouhou životností komora, mycí ramena a tanky filtrů z vysoce kvalitní oceli (AISI 316 L) manuální nerezové dveře se skleněným oknem vyspádované dno komory zamezuje ulpívání vody v komoře a urychluje odtok i sušení zaoblené rohy a hrany komory usnadňují mytí a zamezují ulpívání nečistot systém naklápěcí, rovné podlahy pro maximální komfort obsluhy při zavážení a vyvážení vozíků Základní charakteristika velký, barevný 5.8 touch-screen displej na nečisté straně a velký, barevný 5.2 touch-screen displej na čisté straně třístupňový systém filtrace cirkulující vody prodlužuje životnost čerpadla nucené, filtrované sušení pomocí filtru třídy F5 a HEPA filtru H14 má regulovatelné parametry času a teploty autodiagnostika přístroje kontroluje funkčnost všech důležitých modulů, čidel a v případě zjištěné závady chybu zaznamenává, hlásí a popř. zastaví aktuální mycí program každý stisk na ovládacím panelu je indikován zvukovým signálem přístup k parametrům cyklu je chráněný heslem dle ISO /2 Programy 5 přednastavených standardních mycích a dezinfekčních programů, 5 volných míst v paměti pro základní cykly k přednastavení, 50 dalších programů k přizpůsobení zákazníkem, 5 servisních programů pro servis a validaci až 24 mycích fází programu s širokou možností nastavení parametrů dva speciální samočisticí programy automatické rozpoznávání košů umožňuje okamžité spuštění předvoleného mycího progra mu i detekci správné polohy koše v komoře dokomunetace šarží - připojení k tiskárně nebo PC (RS 232) nebo k počítačové síti (LAN) spolu se softwarovou aplikací Ecosoft Volitelné vybavení - koše a síta Informace o možnostech volitelného vybavení, koších a sítech najdete na straně ohřev vody technickou parou z centrálního zdroje páry spolu s objemnými předehřívacími nádržemi, zkracuje proces předehřívání vody a tím pozitivně ovlivňuje ekonomiku provozu dvě dávkovací čerpadla chemikálií s průtokoměrem a snímačem hladiny pro komfortní provoz přístroje dvě samostatná, silná, vertikálně umístěná, mycí čerpadla s horizontálně zabudovanými, oscilujícími trubkami, zajišťují optimální rozložení tlaku mycí vody v komoře Ovládací panel poslední generace mikroprocesorového řídicícího systému řídí a kontroluje všechny programy přístroje a jejich fáze barevný 5.8 touch-screen displej zobrazuje jednotlivé programy, fáze programu, aktuální datum a čas, kontrolní teplotu a teplotu regulace, žádanou teplotu fáze, hodnotu Ao - kontrolní i regulační, zbývající dobu cyklu a případná chybová hlášení přístroje tlačítka Start a Stop zabudovaná do hlavního panelu přístroje 20 21

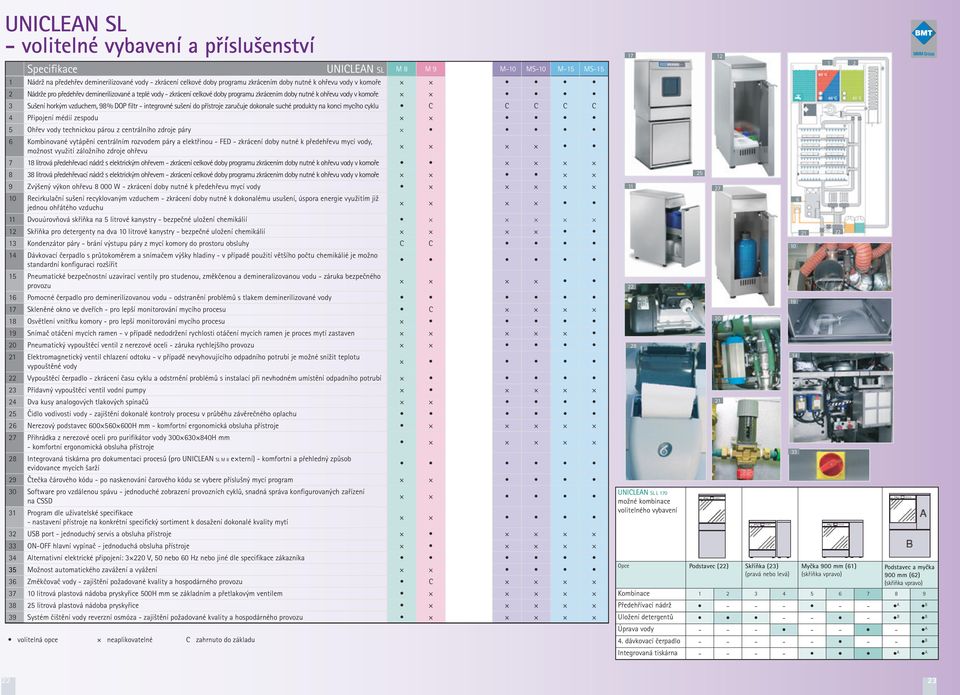

12 UNICLEAN SL - volitelné vybavení a příslušenství Specifikace UNICLEAN sl M 8 M 9 M- MS- M-15 MS-15 1 Nádrž na předehřev deminerilizované vody - zkrácení celkové doby programu zkrácením doby nutné k ohřevu vody v komoře 2 Nádrže pro předehřev deminerilizované a teplé vody - zkrácení celkové doby programu zkrácením doby nutné k ohřevu vody v komoře 3 Sušení horkým vzduchem, 98 % DOP filtr - integrovné sušení do přístroje zaručuje dokonale suché produkty na konci mycího cyklu C C C C C 4 Připojení médií zespodu 5 Ohřev vody technickou párou z centrálního zdroje páry 6 Kombinované vytápění centrálním rozvodem páry a elektřinou - FED - zkrácení doby nutné k předehřevu mycí vody, možnost využití záložního zdroje ohřevu 7 18 litrová předehřevací nádrž s elektrickým ohřevem - zkrácení celkové doby programu zkrácením doby nutné k ohřevu vody v komoře 8 38 litrová předehřevací nádrž s elektrickým ohřevem - zkrácení celkové doby programu zkrácením doby nutné k ohřevu vody v komoře 9 Zvýšený výkon ohřevu W - zkrácení doby nutné k předehřevu mycí vody Recirkulační sušení recyklovaným vzduchem - zkrácení doby nutné k dokonalému usušení, úspora energie využitím již jednou ohřátého vzduchu 11 Dvouúrovňová skříňka na 5 litrové kanystry - bezpečné uložení chemikálií 12 Skříňka pro detergenty na dva litrové kanystry - bezpečné uložení chemikálií 13 Kondenzátor páry - brání výstupu páry z mycí komory do prostoru obsluhy C C 14 Dávkovací čerpadlo s průtokoměrem a snímačem výšky hladiny - v případě použití většího počtu chemikálié je možno standardní konfiguraci rozšířit 15 Pneumatické bezpečnostní uzavírací ventily pro studenou, změkčenou a demineralizovanou vodu - záruka bezpečného provozu 16 Pomocné čerpadlo pro deminerilizovanou vodu - odstranění problémů s tlakem deminerilizované vody 17 Skleněné okno ve dveřích - pro lepší monitorování mycího procesu C 18 Osvětlení vnitřku komory - pro lepší monitorování mycího procesu 19 Snímač otáčení mycích ramen - v případě nedodržení rychlosti otáčení mycích ramen je proces mytí zastaven 20 Pneumatický vypouštěcí ventil z nerezové oceli - záruka rychlejšího provozu 21 Elektromagnetický ventil chlazení odtoku - v případě nevyhovujícího odpadního potrubí je možné snížit teplotu vypouštěné vody 22 Vypouštěcí čerpadlo - zkrácení času cyklu a odstrnění problémů s instalací při nevhodném umístění odpadního potrubí 23 Přídavný vypouštěcí ventil vodní pumpy 24 Dva kusy analogových tlakových spínačů 25 Čidlo vodivosti vody - zajištění dokonalé kontroly procesu v průběhu závěrečného oplachu 26 Nerezový podstavec H mm - komfortní ergonomická obsluha přístroje 27 Přihrádka z nerezové oceli pro purifikátor vody H mm - komfortní ergonomická obsluha přístroje 28 Integrovaná tiskárna pro dokumentaci procesů (pro UNICLEAN SL M 8 e terní) - komfortní a přehledný způsob evidovance mycích šarží 29 Čtečka čárového kódu - po naskenování čarového kódu se vybere příslušný mycí program 30 Software pro vzdálenou spávu - jednoduché zobrazení provozních cyklů, snadná správa konfigurovaných zařízení na CSSD 31 Program dle uživatelské specifikace - nastavení přístroje na konkrétní specifický sortiment k dosažení dokonalé kvality mytí 32 USB port - jednoduchý servis a obsluha přístroje 33 ON-OFF hlavní vypínač - jednoduchá obsluha přístroje 34 Alternativní elektrické připojení: V, 50 nebo 60 Hz nebo jiné dle specifikace zákazníka 35 Možnost automatického zavážení a vyážení 36 Změkčovač vody - zajištění požadované kvality a hospodárného provozu C 37 litrová plastová nádoba pryskyřice 500H mm se základním a přetlakovým ventilem litrová plastová nádoba pryskyřice 39 Systém čištění vody reverzní osmóza - zajištění požadované kvality a hospodárného provozu volitelná opce neaplikovatelné C zahrnuto do základu 17 UNICLEAN SL L 170 možné kombinace volitelného vybavení Opce Podstavec (22) Skříňka (23) (pravá nebo levá) Myčka 900 mm (61) (skříňka vpravo) Podstavec a myčka 900 mm (62) (skříňka vpravo) Kombinace Předehřívací nádrž A B Uložení detergentů B B Úprava vody A 4. dávkovací čerpadlo B Integrovaná tiskárna A A 22 23

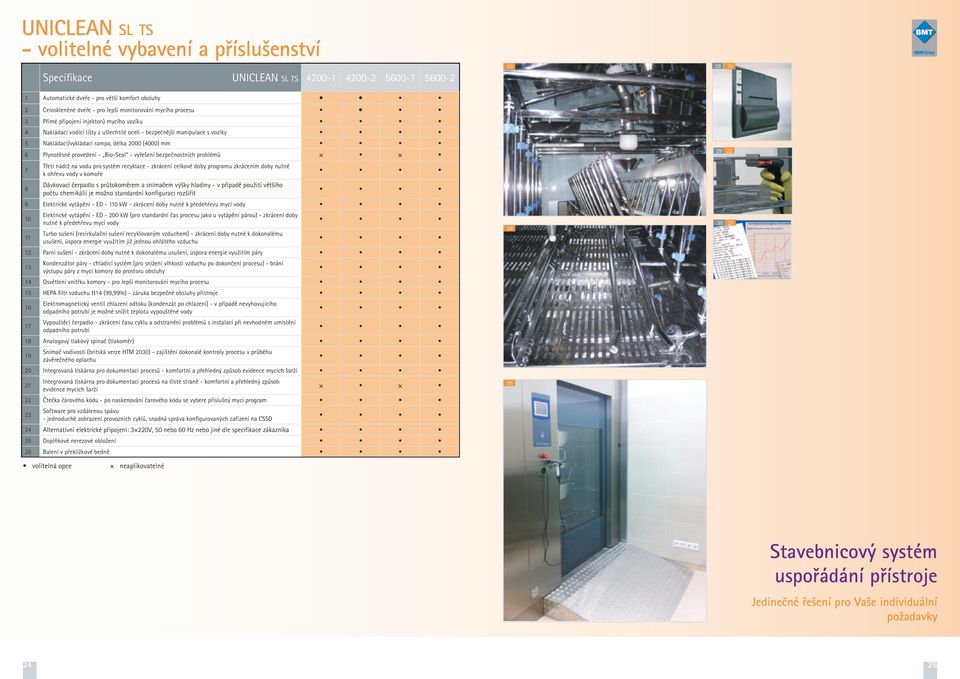

13 UNICLEAN sl ts - volitelné vybavení a příslušenství Specifikace UNICLEAN sl ts Automatické dveře - pro větší komfort obsluhy 2 Celoskleněné dveře - pro lepší monitorování mycího procesu 3 Přímé připojení injektorů mycího vozíku 4 Nakládací vodící lišty z ušlechtilé oceli - bezpečnější manipulace s vozíky 5 Nakládací/vykládací rampa, délka 2000 (4000) mm 6 Plynotěsné provedení - Bio-Seal - vyřešení bezpečnostních problémů 7 Třetí nádrž na vodu pro systém recyklace - zkrácení celkové doby programu zkrácením doby nutné k ohřevu vody v komoře 8 Dávkovací čerpadlo s průtokoměrem a snímačem výšky hladiny - v případě použití většího počtu chemikálií je možno standardní konfiguraci rozšířit 9 Elektrické vytápění - ED - 1 kw - zkrácení doby nutné k předehřevu mycí vody Elektrické vytápění - ED kw (pro standardní čas procesu jako u vytápění párou) - zkrácení doby nutné k předehřevu mycí vody 11 Turbo sušení (recirkulační sušení recyklovaným vzduchem) - zkrácení doby nutné k dokonalému usušení, úspora energie využitím již jednou ohřátého vzduchu 12 Parní sušení - zkrácení doby nutné k dokonalému usušení, úspora energie využitím páry 13 Kondenzátor páry - chladící systém (pro snížení vlhkosti vzduchu po dokončení procesu) - brání výstupu páry z mycí komory do prostoru obsluhy 14 Osvětlení vnitřku komory - pro lepší monitorování mycího procesu 15 HEPA filtr vzduchu H14 (99,99%) - záruka bezpečné obsluhy přístroje 16 Elektromagnetický ventil chlazení odtoku (kondenzát po chlazení) - v případě nevyhovujícího odpadního potrubí je možné snížit teplotu vypouštěné vody 17 Vypouštěcí čerpadlo - zkrácení času cyklu a odstranění problémů s instalací při nevhodném umístění odpadního potrubí 18 Analogový tlakový spínač (tlakoměr) 19 Snímač vodivosti (britská verze HTM 2030) - zajištění dokonalé kontroly procesu v průběhu závěrečného oplachu 20 Integrovaná tiskárna pro dokumentaci procesů - komfortní a přehledný způsob evidence mycích šarží 21 Integrovaná tiskárna pro dokumentaci procesů na čisté straně - komfortní a přehledný způsob evidence mycích šarží 22 Čtečka čárového kódu - po naskenování čarového kódu se vybere příslušný mycí program 23 Software pro vzdálenou spávu - jednoduché zobrazení provozních cyklů, snadná správa konfigurovaných zařízení na CSSD 24 Alternativní elektrické připojení: 3 220V, 50 nebo 60 Hz nebo jiné dle specifikace zákazníka 25 Doplňkové nerezové obložení 26 Balení v překližkové bedně volitelná opce neaplikovatelné Stavebnicový systém uspořádání přístroje Jedinečné řešení pro Vaše individuální požadavky 24 25

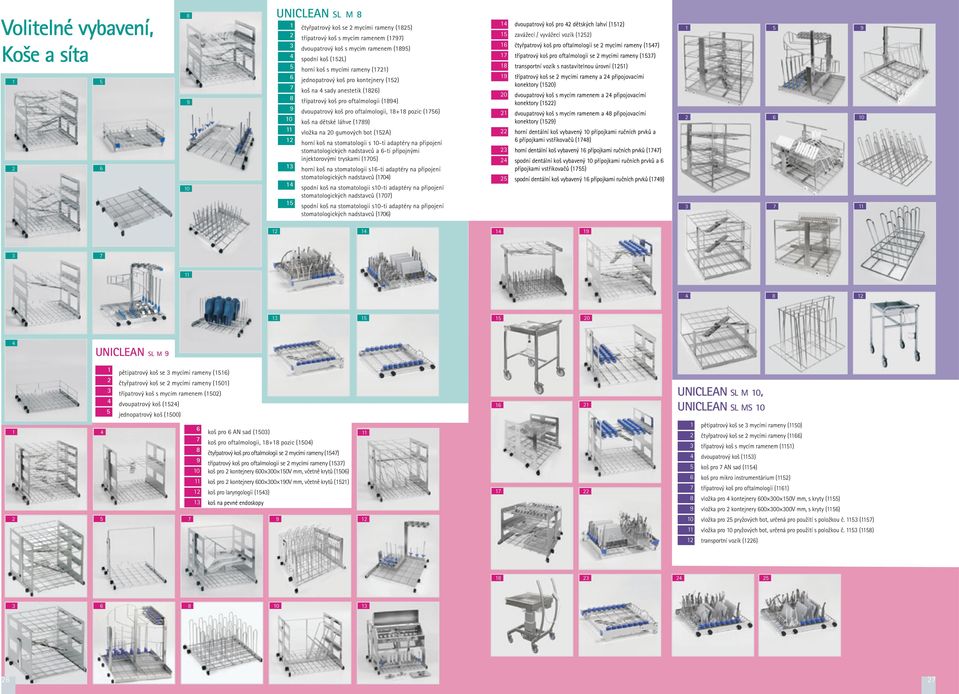

14 Volitelné vybavení, Koše a síta UNICLEAN sl m 8 1 čtyřpatrový koš se 2 mycími rameny (1825) 2 třípatrový koš s mycím ramenem (1797) 3 dvoupatrový koš s mycím ramenem (1895) 4 spodní koš (152L) 5 horní koš s mycími rameny (1721) 6 jednopatrový koš pro kontejnery (152) 7 koš na 4 sady anestetik (1826) 8 třípatrový koš pro oftalmologii (1894) 9 dvoupatrový koš pro oftalmologii, pozic (1756) koš na dětské láhve (1789) 11 vložka na 20 gumových bot (152A) 12 horní koš na stomatologii s -ti adaptéry na připojení stomatologických nadstavců a 6-ti přípojnými injektorovými tryskami (1705) 13 horní koš na stomatologii s16-ti adaptéry na připojení stomatologických nadstavců (1704) 14 spodní koš na stomatologii s-ti adaptéry na připojení stomatologických nadstavců (1707) 15 spodní koš na stomatologii s-ti adaptéry na připojení stomatologických nadstavců (1706) 14 dvoupatrový koš pro 42 dětských lahví (1512) 15 zavážecí / vyvážecí vozík (1252) 16 čtyřpatrový koš pro oftalmologii se 2 mycími rameny (1547) 17 třípatrový koš pro oftalmologii se 2 mycími rameny (1537) 18 transportní vozík s nastavitelnou úrovní (1251) 19 třípatrový koš se 2 mycími rameny a 24 připojovacími konektory (1520) 20 dvoupatrový koš s mycím ramenem a 24 připojovacími konektory (1522) 21 dvoupatrový koš s mycím ramenem a 48 připojovacími konektory (1529) 22 horní dentální koš vybavený přípojkami ručních prvků a 6 přípojkami vstřikovačů (1748) 23 horní dentální koš vybavený 16 přípojkami ručních prvků (1747) 24 spodní dentální koš vybavený přípojkami ručních prvků a 6 přípojkami vstřikovačů (1755) 25 spodní dentální koš vybavený 16 přípojkami ručních prvků (1749) UNICLEAN sl m pětipatrový koš se 3 mycími rameny (1516) čtyřpatrový koš se 2 mycími rameny (1501) třípatrový koš s mycím ramenem (1502) dvoupatrový koš (1524) jednopatrový koš (1500) 6 koš pro 6 AN sad (1503) 7 koš pro oftalmologii, pozic (1504) 8 čtyřpatrový koš pro oftalmologii se 2 mycími rameny (1547) 9 třípatrový koš pro oftalmologii se 2 mycími rameny (1537) koš pro 2 kontejnery V mm, včetně krytů (1506) 11 koš pro 2 kontejnery V mm, včetně krytů (1521) 12 koš pro laryngologii (1543) 13 koš na pevné endoskopy UNICLEAN sl m, UNICLEAN sl ms 1 pětipatrový koš se 3 mycími rameny (1150) 2 čtyřpatrový koš se 2 mycími rameny (1166) 3 třípatrový koš s mycím ramenem (1151) 4 dvoupatrový koš (1153) 5 koš pro 7 AN sad (1154) 6 koš pro mikro instrumentárium (1152) 7 třípatrový koš pro oftalmologii (1161) 8 vložka pro 4 kontejnery V mm, s kryty (1155) 9 vložka pro 2 kontejnery V mm, s kryty (1156) vložka pro 25 pryžových bot, určená pro použití s položkou č (1157) 11 vložka pro pryžových bot, určená pro použití s položkou č (1158) 12 transportní vozík (1226)

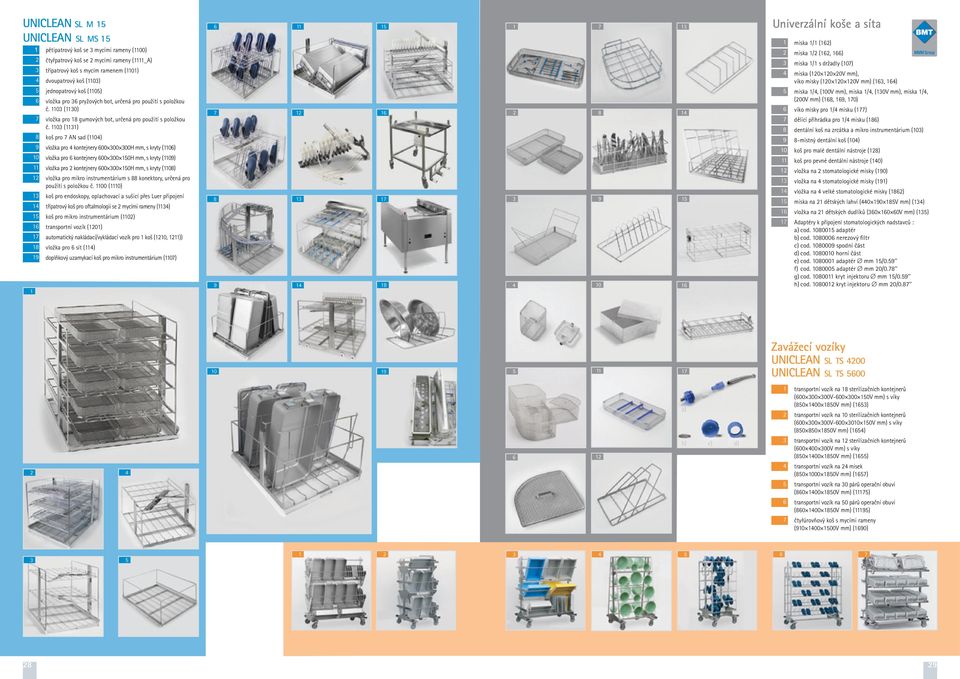

15 UNICLEAN sl m 15 UNICLEAN sl ms 15 1 pětipatrový koš se 3 mycími rameny (10) 2 čtyřpatrový koš se 2 mycími rameny (1111_A) 3 třípatrový koš s mycím ramenem (11) 4 dvoupatrový koš (13) 5 jednopatrový koš (15) 6 vložka pro 36 pryžových bot, určená pro použití s položkou č. 13 (1130) 7 vložka pro 18 gumových bot, určená pro použití s položkou č. 13 (1131) 8 koš pro 7 AN sad (14) 9 vložka pro 4 kontejnery H mm, s kryty (16) vložka pro 6 kontejnery H mm, s kryty (19) 11 vložka pro 2 kontejnery H mm, s kryty (18) 12 vložka pro mikro instrumentárium s 88 konektory, určená pro použití s položkou č. 10 (11) 13 koš pro endoskopy, oplachovací a sušicí přes Luer připojení 14 třípatrový koš pro oftalmologii se 2 mycími rameny (1134) 15 koš pro mikro instrumentárium (12) 16 transportní vozík (1201) 17 automatický nakládací/vykládací vozík pro 1 koš (12, 1211)) 18 vložka pro 6 sít (114) 19 doplňkový uzamykací koš pro mikro instrumentárium (17) Univerzální koše a síta 1 miska 1/1 (162) 2 miska 1/2 (162, 166) 3 miska 1/1 s držadly (7) 4 miska ( V mm), víko misky ( V mm) (163, 164) 5 miska 1/4, (0V mm), miska 1/4, (130V mm), miska 1/4, (200V mm) (168, 169, 170) 6 víko misky pro 1/4 misku (177) 7 dělící přihrádka pro 1/4 misku (186) 8 dentální koš na zrcátka a mikro instrumentárium (3) 9 8-místný dentální koš (4) koš pro malé dentální nástroje (128) 11 koš pro pevné dentální nástroje (140) 12 vložka na 2 stomatologické misky (190) 13 vložka na 4 stomatologické misky (191) 14 vložka na 4 velké stomatologické misky (1862) 15 miska na 21 dětských lahví ( V mm) (134) 16 vložka na 21 dětských dudlíků ( V mm) (135) 17 Adaptéry k připojení stomatologických nadstavců : a) cod adaptér b) cod nerezový filtr c) cod spodní část d) cod. 800 horní část e) cod adaptér mm 15/0.59 f) cod adaptér mm 20/0.78 g) cod kryt injektoru mm 15/0.59 h) cod kryt injektoru mm 20/ Zavážecí vozíky UNICLEAN sl ts 4200 UNICLEAN sl ts a) b) c) d) 1 transportní vozík na 18 sterilizačních kontejnerů ( V V mm) s víky ( V mm) (1653) 2 transportní vozík na sterilizačních kontejnerů ( V V mm) s víky ( V mm) (1654) 3 transportní vozík na 12 sterilizačních kontejnerů ( V mm) s víky ( V mm) (1655) 4 transportní vozík na 24 misek ( V mm) (1657) 5 transportní vozík na 30 párů operační obuvi ( V mm) (11175) 6 transportní vozík na 50 párů operační obuvi ( V mm) (11195) 7 čtyřúrovňový koš s mycími rameny ( V mm) (1690)

16 Zabezpečení zákaznických služeb TECHNICKÉ PARAMETRY - UNICLEAN sl a UNICLEAN sl ts Vedle klasických dodávek přístrojové techniky nabízíme další spektrum služeb, které souvisí s budováním centrálních a přísálových sterilizací: poradenství a zpracování projektu včetně logistiky a kapacitního propočtu dodávka přístrojové techniky včetně jednotlivých informačních systémů na klíč atd. Servis a podpora uživatele jsou plně zajištěny celosvětovou sítí smluvních organizací BMT Medical Technology s.r.o. Máme rozsáhlou síť značkových servisních pracovišť napojených na servis HOT-LINE, která zajišťuje rychlou reakci na zákaznické dotazy a požadavky. K zajištění komfortu uživatele a možnosti rychlého a kvalitního servisního zásahu byl vyvinut speciální autodiagnostický program. Nabízíme ON-LINE internetovou diagnostiku a monitorování sterilizačního přístroje (RMS), která poskytuje rychlou a přímou komunikaci s přístrojovou technikou a zajišťuje plynulý, bezproblémový provoz pracoviště. To vše garantuje nízké provozní náklady a dlouhou životnost přístroje. Environmentální povědomí Přístroj vyhovuje všem současným ekologickým požadavkům. Nezatěžuje pracovní a životní prostředí. Při výrobě jsou použity kvalitní materiály zaručující dlouhou životnost přístroje. Přístroj lze volitelně vybavit zařízením pro dochlazování odpadní vody, které umožňuje nastavení její odpadní teploty. Přístroj neprodukuje žádný závadný odpad. Rovněž při jeho dílenské výrobě je použito ekologických způsobů zpracování. Všechny podstatné díly přístroje i obal jsou recyklovatelné. Zařízení se skládá z 95 % oceli, 4 % jiných materiálů, 1 % elektromateriálu a umělých hmot. Ekologická likvidace se provede po demontáži oprávněnou osobou v souladu s předpisy EU, které odpovídají směrnici WEEE (Waste Electric and Electronic Equipment). Zdravotnictví Ovládací panel LCD Touch screen BMT mycí a dezinfekční automat Rozměry [mm] Hmotnost [kg] Objem [l] Elektrické připojení Typ použití malý velký velký vozíky Počet (sít DIN/litry*) Dveře Model UNICLEAN SL vnitřní komory vnější přístroj netto brutto KP komory košů el. energie [kw] napětí [A] šířka hloubka výška šířka hloubka výška netto ED FD ED FD 8 1 M C ,6 6, * 5600* Standardní elektrické připojení 3 PE AC 400/50/60 Hz Hlučnost ma 59 db = neaplikovatelné C = zahrnuto do základu 1 M M M M M M MS MS MS MS TS TS TS TS ED - elektrický ohřev vody FD - parní vytápění KP - kondenzátor par Změny konstrukce a provedení vyhrazeny. Hodnoty se mohou lišit v závislosti na konkrétních parametrech vsázky a medií. C ,3 3, ,5 8, ,5 8, ,5 8, ,5 8, Technika ve službách člověka - jednoduše, hospodárně, bezpečně 30 31

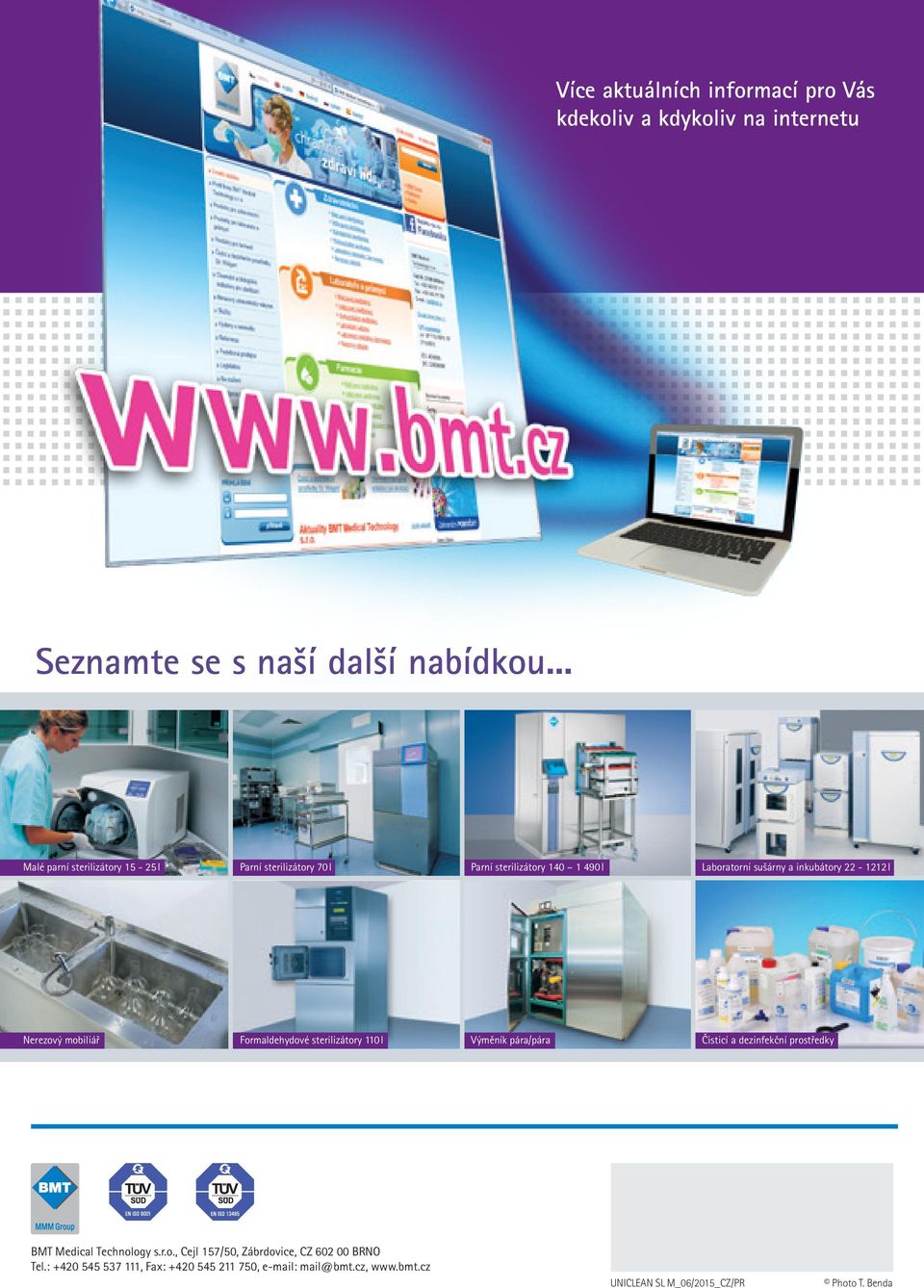

17 Více aktuálních informací pro Vás kdekoliv a kdykoliv na internetu Seznamte se s naší další nabídkou... Malé parní sterilizátory l Parní sterilizátory 70 l Parní sterilizátory l Laboratorní sušárny a inkubátory l Nerezový mobiliář Formaldehydové sterilizátory 1 l Výměník pára/pára Čisticí a dezinfekční prostředky BMT Medical Technology s.r.o., Cejl 157/50, Zábrdovice, CZ BRNO Tel.: , Fax: , mail@bmt.cz, UNICLEAN SL M_06/2015_CZ/PR Photo T. Benda
