Stolní řada. Série Elara - sterilizátory s předběžným a následným vakuem

Transkript

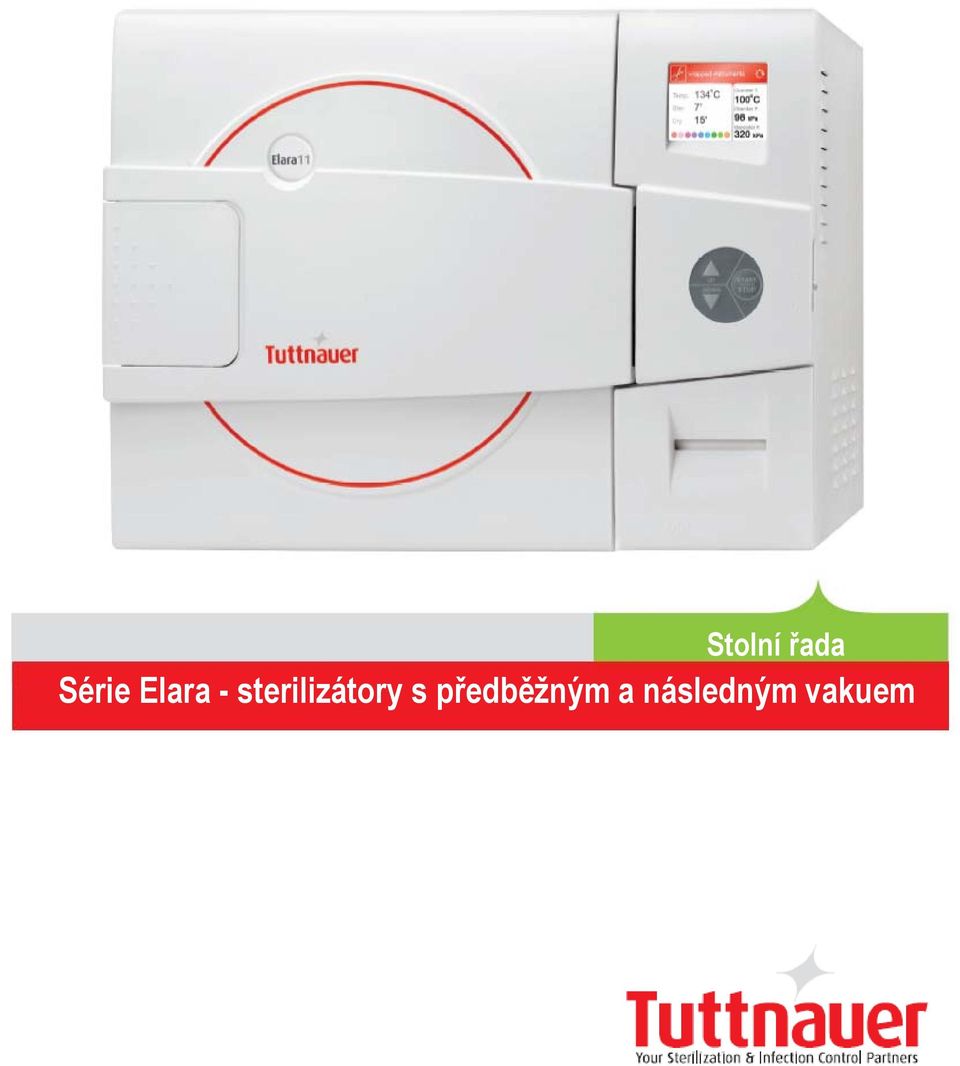

1 Stolní řada Série Elara - sterilizátory s předběžným a následným vakuem

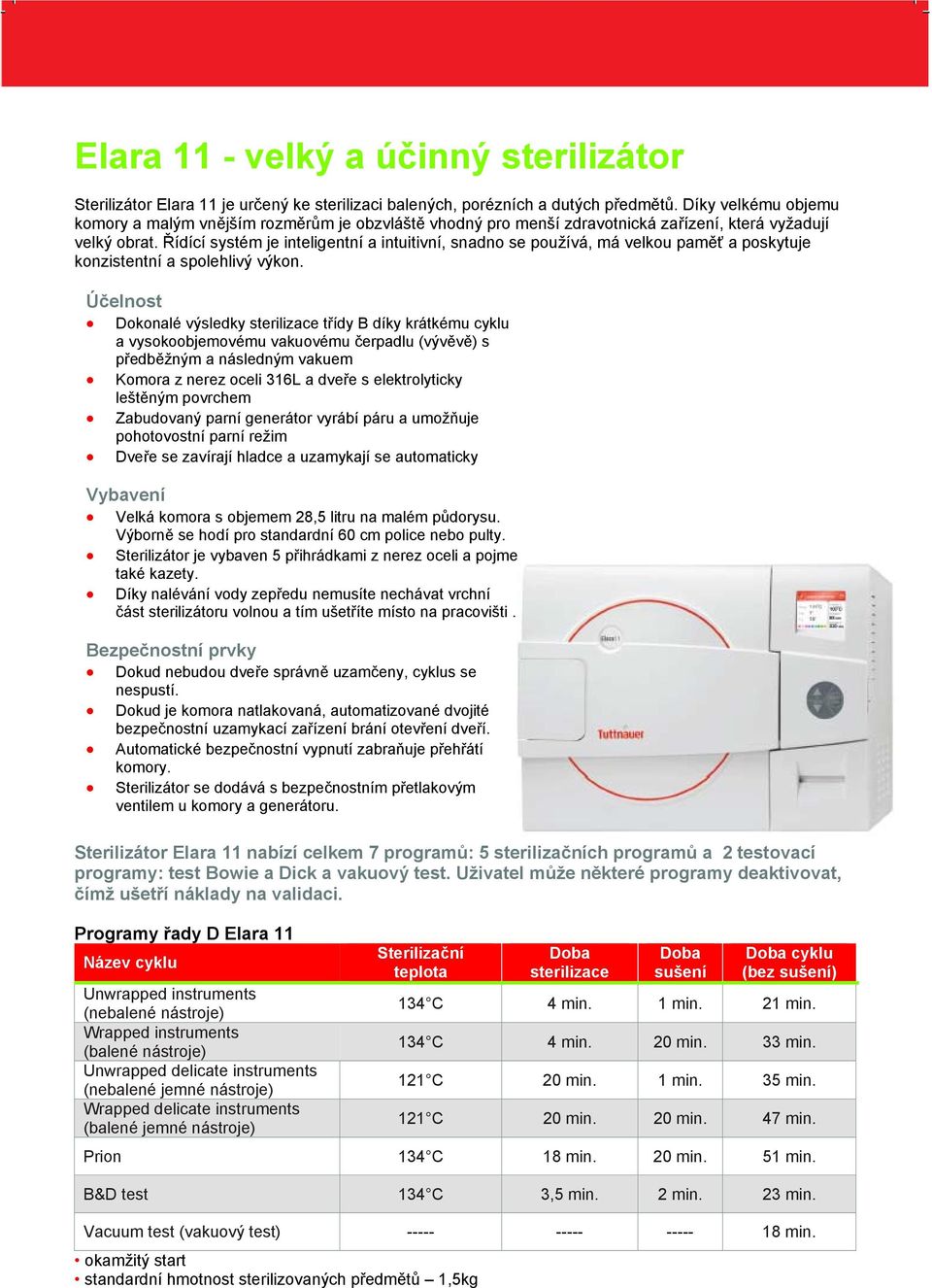

2 Elara 11 - velký a účinný sterilizátor Sterilizátor Elara 11 je určený ke sterilizaci balených, porézních a dutých předmětů. Díky velkému objemu komory a malým vnějším rozměrům je obzvláště vhodný pro menší zdravotnická zařízení, která vyžadují velký obrat. Řídící systém je inteligentní a intuitivní, snadno se používá, má velkou paměť a poskytuje konzistentní a spolehlivý výkon. Účelnost Dokonalé výsledky sterilizace třídy B díky krátkému cyklu a vysokoobjemovému vakuovému čerpadlu (vývěvě) s předběžným a následným vakuem Komora z nerez oceli 316L a dveře s elektrolyticky leštěným povrchem Zabudovaný parní generátor vyrábí páru a umožňuje pohotovostní parní režim Dveře se zavírají hladce a uzamykají se automaticky Vybavení Velká komora s objemem 28,5 litru na malém půdorysu. Výborně se hodí pro standardní 60 cm police nebo pulty. Sterilizátor je vybaven 5 přihrádkami z nerez oceli a pojme také kazety. Díky nalévání vody zepředu nemusíte nechávat vrchní část sterilizátoru volnou a tím ušetříte místo na pracovišti. Bezpečnostní prvky Dokud nebudou dveře správně uzamčeny, cyklus se nespustí. Dokud je komora natlakovaná, automatizované dvojité bezpečnostní uzamykací zařízení brání otevření dveří. Automatické bezpečnostní vypnutí zabraňuje přehřátí komory. Sterilizátor se dodává s bezpečnostním přetlakovým ventilem u komory a generátoru. Sterilizátor Elara 11 nabízí celkem 7 programů: 5 sterilizačních programů a 2 testovací programy: test Bowie a Dick a vakuový test. Uživatel může některé programy deaktivovat, čímž ušetří náklady na validaci. Programy řady D Elara 11 Název cyklu Unwrapped instruments (nebalené nástroje) Wrapped instruments (balené nástroje) Unwrapped delicate instruments (nebalené jemné nástroje) Wrapped delicate instruments (balené jemné nástroje) Sterilizační teplota Doba sterilizace Doba sušení Doba cyklu (bez sušení) 134 C 4 min. 1 min. 21 min. 134 C 4 min. 20 min. 33 min. 121 C 20 min. 1 min. 35 min. 121 C 20 min. 20 min. 47 min. Prion 134 C 18 min. 20 min. 51 min. B&D test 134 C 3,5 min. 2 min. 23 min. Vacuum test (vakuový test) min. okamžitý start standardní hmotnost sterilizovaných předmětů 1,5kg

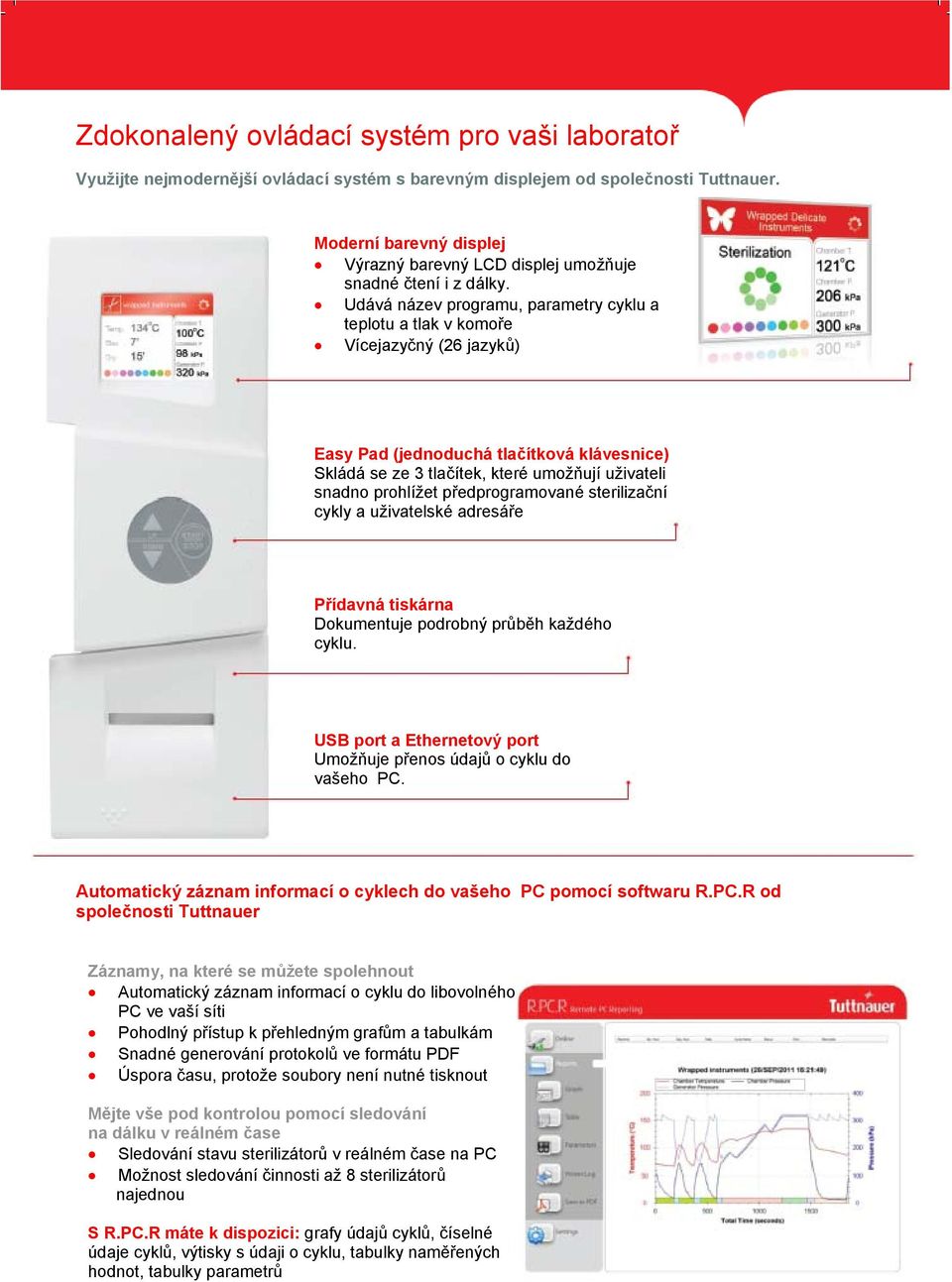

3 Zdokonalený ovládací systém pro vaši laboratoř Využijte nejmodernější ovládací systém s barevným displejem od společnosti Tuttnauer. Moderní barevný displej Výrazný barevný LCD displej umožňuje snadné čtení i z dálky. Udává název programu, parametry cyklu a teplotu a tlak v komoře Vícejazyčný (26 jazyků) Easy Pad (jednoduchá tlačítková klávesnice) Skládá se ze 3 tlačítek, které umožňují uživateli snadno prohlížet předprogramované sterilizační cykly a uživatelské adresáře Přídavná tiskárna Dokumentuje podrobný průběh každého cyklu. USB port a Ethernetový port Umožňuje přenos údajů o cyklu do vašeho PC. Automatický záznam informací o cyklech do vašeho PC pomocí softwaru R.PC.R od společnosti Tuttnauer Záznamy, na které se můžete spolehnout Automatický záznam informací o cyklu do libovolného PC ve vaší síti Pohodlný přístup k přehledným grafům a tabulkám Snadné generování protokolů ve formátu PDF Úspora času, protože soubory není nutné tisknout Mějte vše pod kontrolou pomocí sledování na dálku v reálném čase Sledování stavu sterilizátorů v reálném čase na PC Možnost sledování činnosti až 8 sterilizátorů najednou S R.PC.R máte k dispozici: grafy údajů cyklů, číselné údaje cyklů, výtisky s údaji o cyklu, tabulky naměřených hodnot, tabulky parametrů

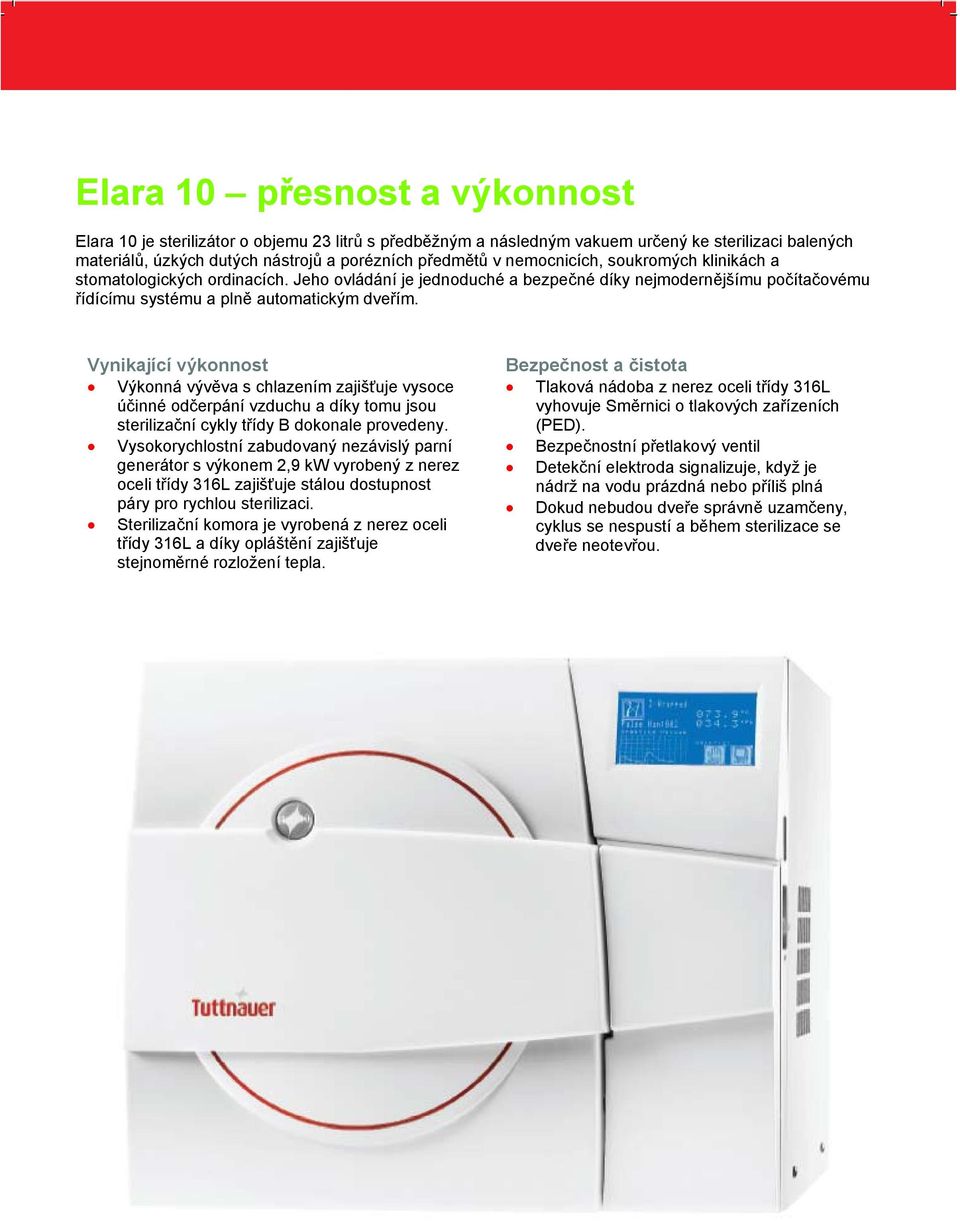

4 Elara 10 přesnost a výkonnost Elara 10 je sterilizátor o objemu 23 litrů s předběžným a následným vakuem určený ke sterilizaci balených materiálů, úzkých dutých nástrojů a porézních předmětů v nemocnicích, soukromých klinikách a stomatologických ordinacích. Jeho ovládání je jednoduché a bezpečné díky nejmodernějšímu počítačovému řídícímu systému a plně automatickým dveřím. Vynikající výkonnost Výkonná vývěva s chlazením zajišťuje vysoce účinné odčerpání vzduchu a díky tomu jsou sterilizační cykly třídy B dokonale provedeny. Vysokorychlostní zabudovaný nezávislý parní generátor s výkonem 2,9 kw vyrobený z nerez oceli třídy 316L zajišťuje stálou dostupnost páry pro rychlou sterilizaci. Sterilizační komora je vyrobená z nerez oceli třídy 316L a díky opláštění zajišťuje stejnoměrné rozložení tepla. Bezpečnost a čistota Tlaková nádoba z nerez oceli třídy 316L vyhovuje Směrnici o tlakových zařízeních (PED). Bezpečnostní přetlakový ventil Detekční elektroda signalizuje, když je nádrž na vodu prázdná nebo příliš plná Dokud nebudou dveře správně uzamčeny, cyklus se nespustí a během sterilizace se dveře neotevřou.

5 Vysoce přesné sledování a ovládání Elara 10 má zdokonalený automatizovaný mikroprocesorový ovládací systém který obsahuje dotykový displej. Tento prvek umožňuje lepší sledování sterilizace a poskytuje kontrolu a flexibilitu, kterou potřebujete pro získání dokonalých sterilizačních výsledků. Velký grafický displej nabízí: podrobné údaje o cyklu a stavu sterilizátoru ovládání pomocí dotykové obrazovky a přehledné rozhraní umožňující uživateli snadné prohlížení programů nebo nastavení sterilizátoru možnost výběru z různých jazyků možnost úpravy parametrů cyklu podle potřeby uživatele pro maximální flexibilitu možnost zabezpečení heslem poskytující bezpečný přístup Dokumentace Výhodně umístěná zabudovaná tiskárna využívá termální papír a tiskne podrobné informace o cyklu. Obejdete se i bez papíru, protože na kartě 256MB (karta SD) lze uchovávat údaje za 5 let. K PC se lze připojit přímo pomocí portu USB nebo RS232. Sterilizátor Elara 10 nabízí celkem 7 programů: 5 sterilizačních programů a 2 testovací programy: test Bowie a Dick a vakuový test. Uživatel může některé programy deaktivovat, čímž ušetří náklady na validaci. Popis Teplota Doba sterilizace Doba sušení Průměrná doba cyklu Flash (rychlý cyklus) 134 C (273 F) 3 min. 1 min. 17 min. Nebalené předměty 134 C (273 F) 3 min. 15 min. 18 min. Balené předměty 134 C (273 F) 3,5 min. 20 min. 40 min. Prion 134 C (273 F) 18 min. 20 min. 55 min. Porézní předměty 121 C (250 F) 20 min. 20 min. 57 min.

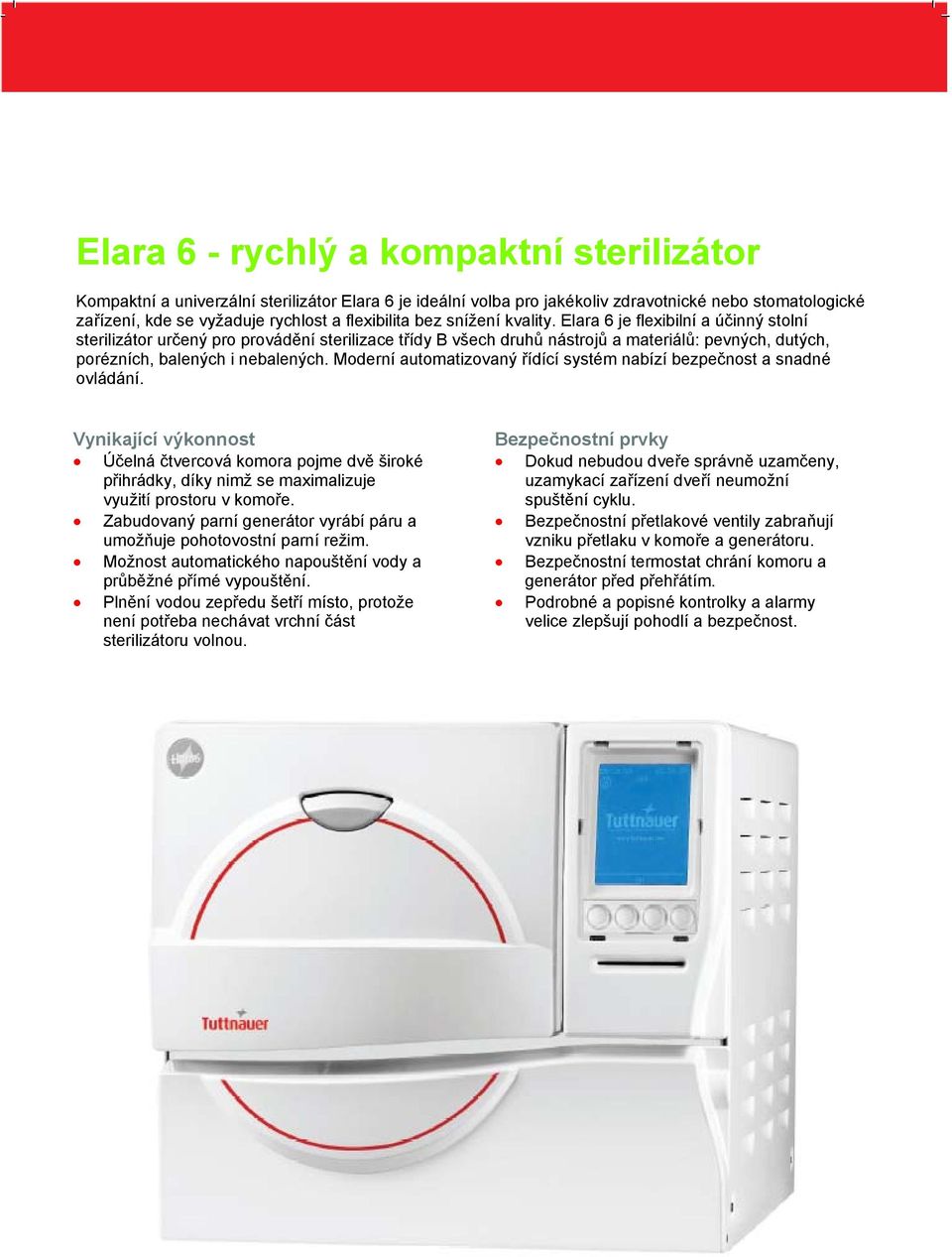

6 Elara 6 - rychlý a kompaktní sterilizátor Kompaktní a univerzální sterilizátor Elara 6 je ideální volba pro jakékoliv zdravotnické nebo stomatologické zařízení, kde se vyžaduje rychlost a flexibilita bez snížení kvality. Elara 6 je flexibilní a účinný stolní sterilizátor určený pro provádění sterilizace třídy B všech druhů nástrojů a materiálů: pevných, dutých, porézních, balených i nebalených. Moderní automatizovaný řídící systém nabízí bezpečnost a snadné ovládání. Vynikající výkonnost Účelná čtvercová komora pojme dvě široké přihrádky, díky nimž se maximalizuje využití prostoru v komoře. Zabudovaný parní generátor vyrábí páru a umožňuje pohotovostní parní režim. Možnost automatického napouštění vody a průběžné přímé vypouštění. Plnění vodou zepředu šetří místo, protože není potřeba nechávat vrchní část sterilizátoru volnou. Bezpečnostní prvky Dokud nebudou dveře správně uzamčeny, uzamykací zařízení dveří neumožní spuštění cyklu. Bezpečnostní přetlakové ventily zabraňují vzniku přetlaku v komoře a generátoru. Bezpečnostní termostat chrání komoru a generátor před přehřátím. Podrobné a popisné kontrolky a alarmy velice zlepšují pohodlí a bezpečnost.

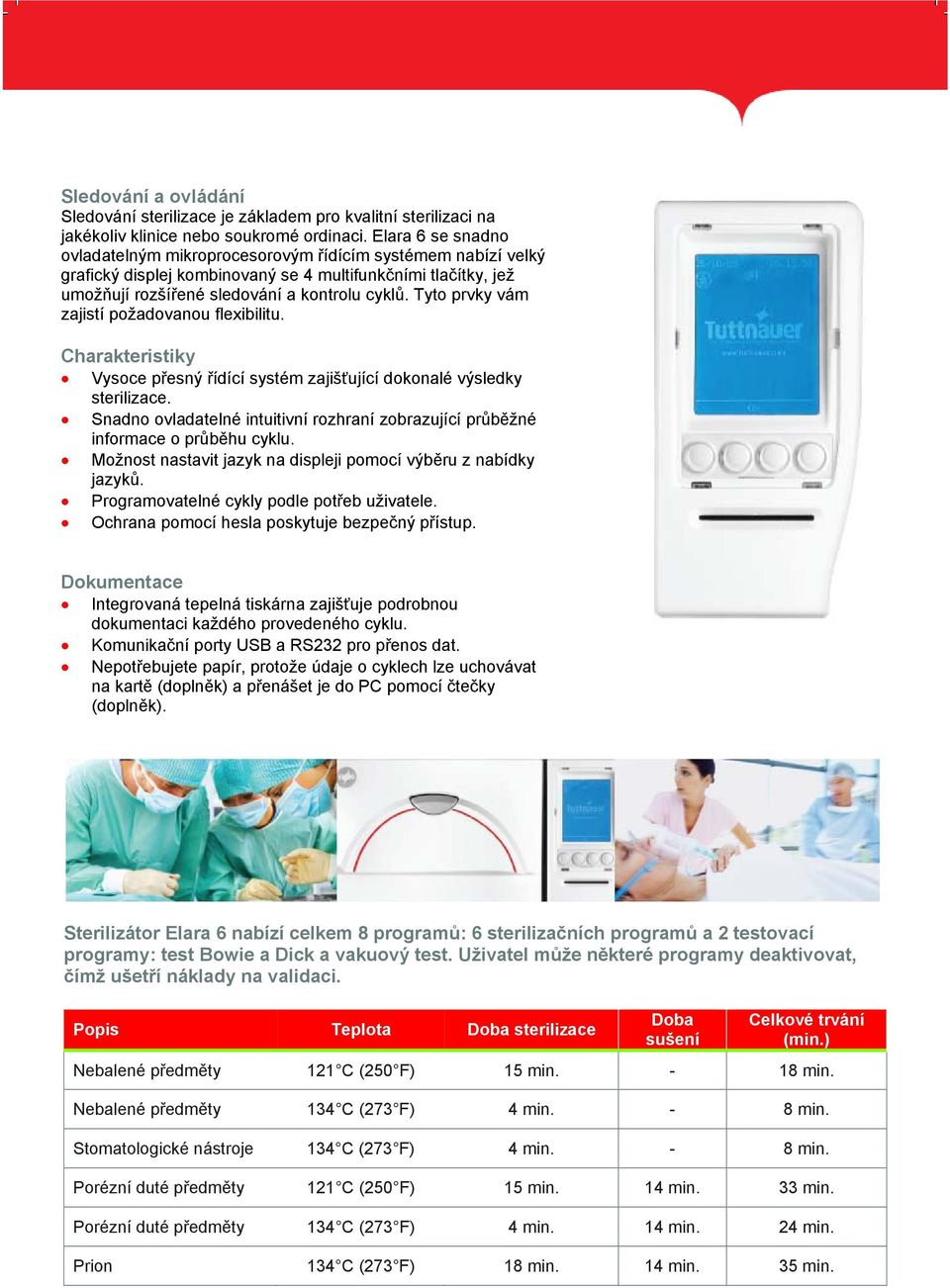

7 Sledování a ovládání Sledování sterilizace je základem pro kvalitní sterilizaci na jakékoliv klinice nebo soukromé ordinaci. Elara 6 se snadno ovladatelným mikroprocesorovým řídícím systémem nabízí velký grafický displej kombinovaný se 4 multifunkčními tlačítky, jež umožňují rozšířené sledování a kontrolu cyklů. Tyto prvky vám zajistí požadovanou flexibilitu. Charakteristiky Vysoce přesný řídící systém zajišťující dokonalé výsledky sterilizace. Snadno ovladatelné intuitivní rozhraní zobrazující průběžné informace o průběhu cyklu. Možnost nastavit jazyk na displeji pomocí výběru z nabídky jazyků. Programovatelné cykly podle potřeb uživatele. Ochrana pomocí hesla poskytuje bezpečný přístup. Dokumentace Integrovaná tepelná tiskárna zajišťuje podrobnou dokumentaci každého provedeného cyklu. Komunikační porty USB a RS232 pro přenos dat. Nepotřebujete papír, protože údaje o cyklech lze uchovávat na kartě (doplněk) a přenášet je do PC pomocí čtečky (doplněk). Sterilizátor Elara 6 nabízí celkem 8 programů: 6 sterilizačních programů a 2 testovací programy: test Bowie a Dick a vakuový test. Uživatel může některé programy deaktivovat, čímž ušetří náklady na validaci. Popis Teplota Doba sterilizace Doba sušení Celkové trvání (min.) Nebalené předměty 121 C (250 F) 15 min min. Nebalené předměty 134 C (273 F) 4 min. - 8 min. Stomatologické nástroje 134 C (273 F) 4 min. - 8 min. Porézní duté předměty 121 C (250 F) 15 min. 14 min. 33 min. Porézní duté předměty 134 C (273 F) 4 min. 14 min. 24 min. Prion 134 C (273 F) 18 min. 14 min. 35 min.

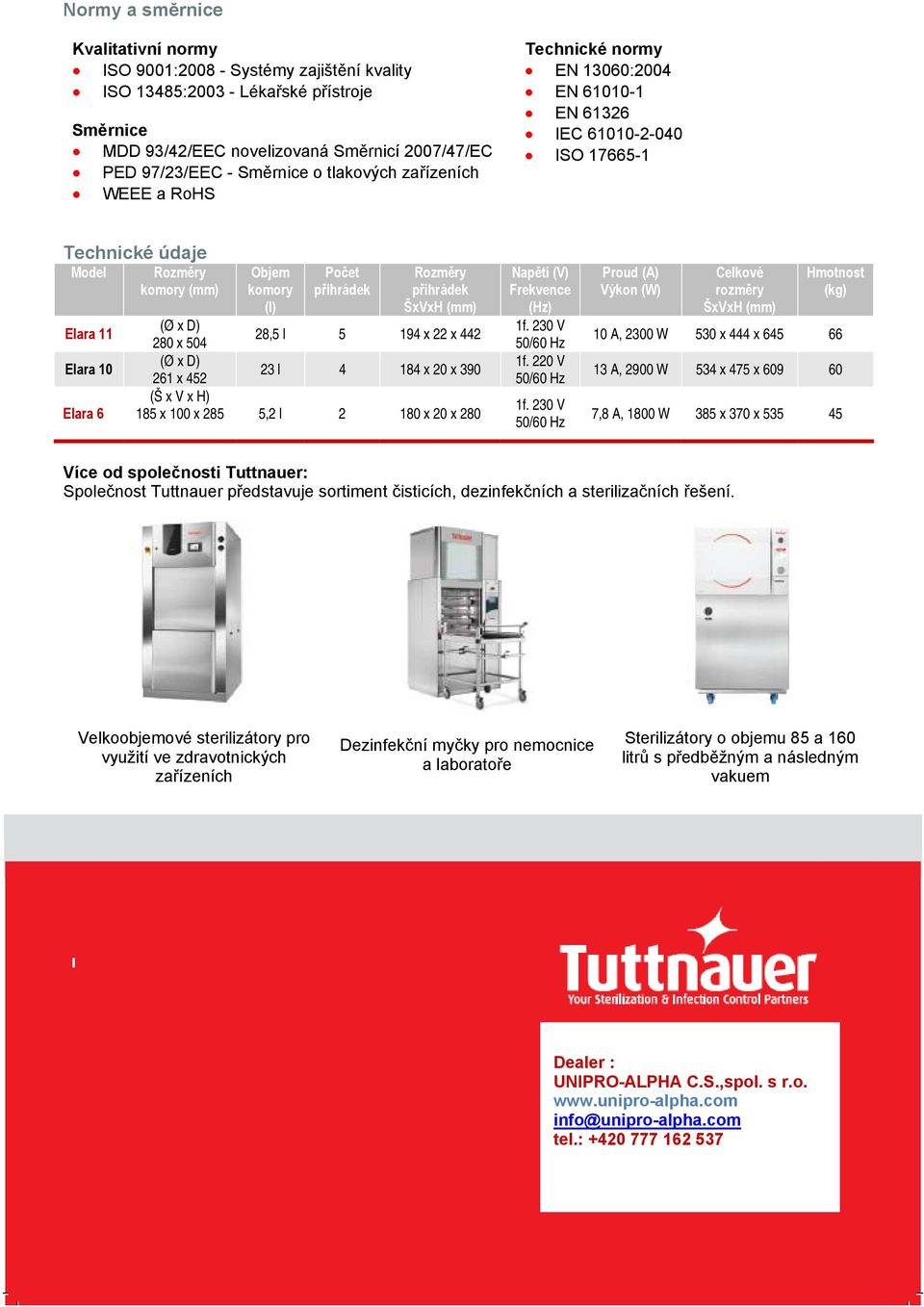

8 Normy a směrnice Kvalitativní normy ISO 9001: Systémy zajištění kvality ISO 13485: Lékařské přístroje Směrnice MDD 93/42/EEC novelizovaná Směrnicí 2007/47/EC PED 97/23/EEC - Směrnice o tlakových zařízeních WEEE a RoHS Technické normy EN 13060:2004 EN EN IEC ISO Technické údaje Model Rozměry komory (mm) Elara 11 Elara 10 Elara 6 Objem komory (l) Počet přihrádek Rozměry přihrádek ŠxVxH (mm) (Ø x D) 280 x ,5 l x 22 x 442 (Ø x D) 261 x l x 20 x 390 (Š x V x H) 185 x 100 x 285 5,2 l x 20 x 280 Napětí (V) Frekvence (Hz) 1f. 230 V 50/60 Hz 1f. 220 V 50/60 Hz 1f. 230 V 50/60 Hz Proud (A) Výkon (W) Celkové rozměry ŠxVxH (mm) Hmotnost (kg) 10 A, 2300 W 530 x 444 x A, 2900 W 534 x 475 x ,8 A, 1800 W 385 x 370 x Více od společnosti Tuttnauer: Společnost Tuttnauer představuje sortiment čisticích, dezinfekčních a sterilizačních řešení. Velkoobjemové sterilizátory pro využití ve zdravotnických zařízeních Dezinfekční myčky pro nemocnice a laboratoře Sterilizátory o objemu 85 a 160 litrů s předběžným a následným vakuem Dealer : UNIPRO-ALPHA C.S.,spol. s r.o. info@unipro-alpha.com tel.:
