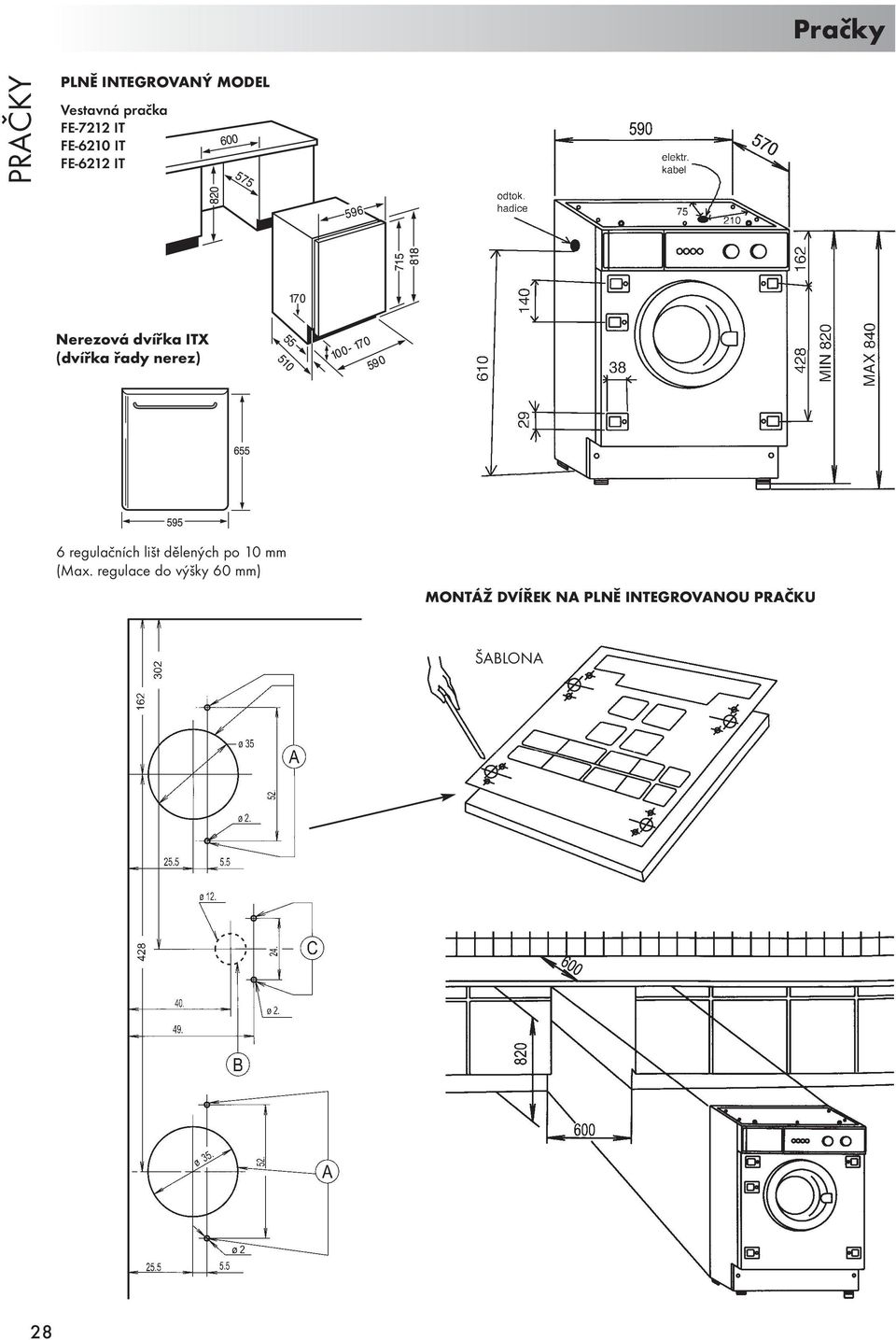

1 Pračky PRAČKY PLNĚ INTEGROVANÝ MODEL Vestavná pračka FE-7212 IT FE-6210 IT FE-6212 IT Nerezová dvířka ITX (dvířka řady nerez) 6 regulačních lišt dělených po 10 mm (Max. regulace do výšky 60 mm) MONTÁŽ DVÍŘEK NA PLNĚ INTEGROVANOU PRAČKU ŠABLONA 28

nerez) 6 regulačních lišt dělených po 10 mm (Max.

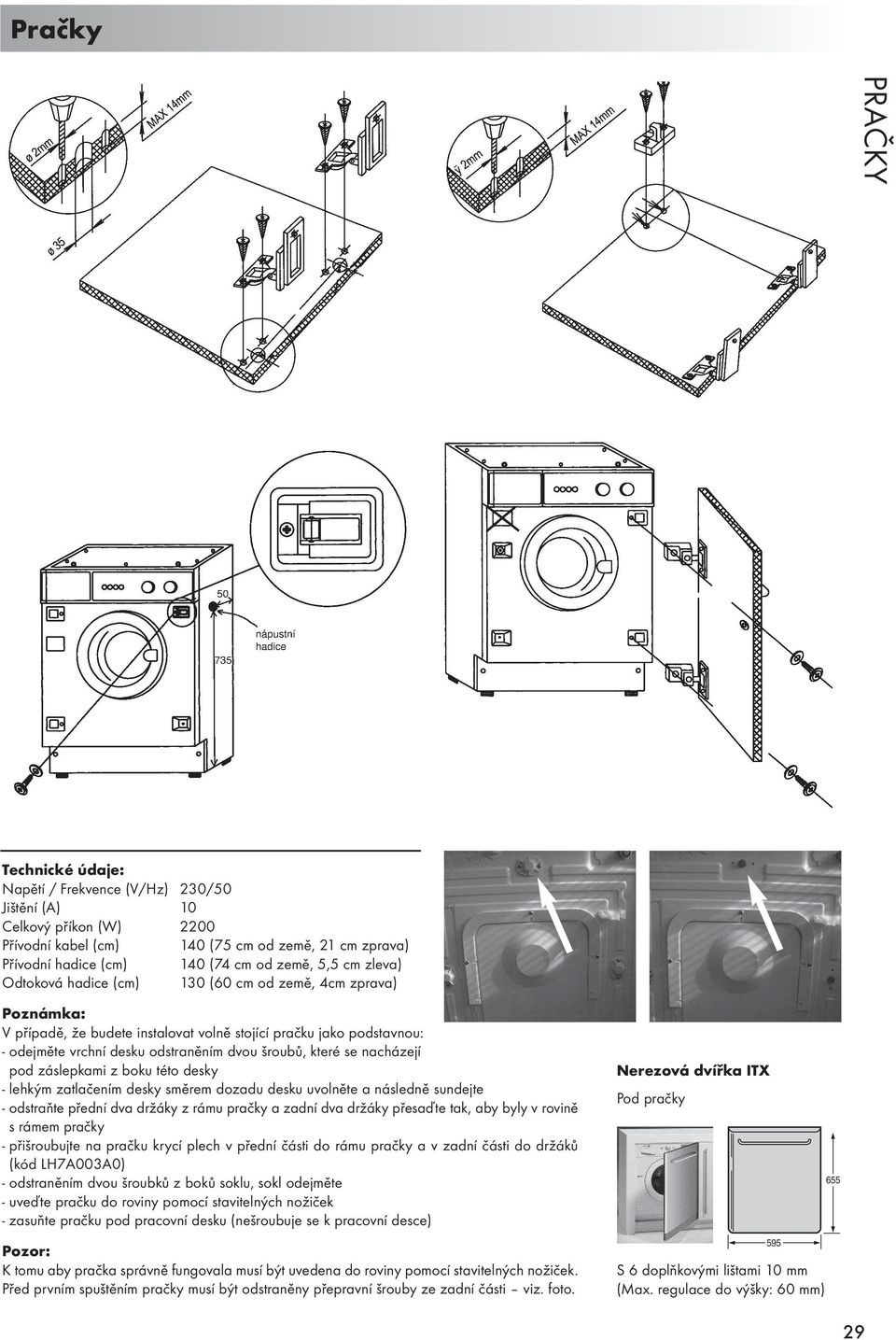

2 Pračky PRAČKY Technické údaje: Napětí / Frekvence (V/Hz) 230/50 Jištění (A) 10 Celkový příkon (W) 2200 Přívodní kabel (cm) 140 (75 cm od země, 21 cm zprava) Přívodní hadice (cm) 140 (74 cm od země, 5,5 cm zleva) Odtoková hadice (cm) 130 (60 cm od země, 4cm zprava) Poznámka: V případě, že budete instalovat volně stojící pračku jako podstavnou: - odejměte vrchní desku odstraněním dvou šroubů, které se nacházejí pod záslepkami z boku této desky - lehkým zatlačením desky směrem dozadu desku uvolněte a následně sundejte - odstraňte přední dva držáky z rámu pračky a zadní dva držáky přesaďte tak, aby byly v rovině s rámem pračky - přišroubujte na pračku krycí plech v přední části do rámu pračky a v zadní části do držáků (kód LH7A003A0) - odstraněním dvou šroubků z boků soklu, sokl odejměte - uveďte pračku do roviny pomocí stavitelných nožiček - zasuňte pračku pod pracovní desku (nešroubuje se k pracovní desce) Nerezová dvířka ITX Pod pračky 655 Pozor: K tomu aby pračka správně fungovala musí být uvedena do roviny pomocí stavitelných nožiček. Před prvním spuštěním pračky musí být odstraněny přepravní šrouby ze zadní části viz. foto. 595 S 6 doplňkovými lištami 10 mm (Max. regulace do výšky: 60 mm) 29

které se nacházejí pod záslepkami z boku této desky - lehkým zatlačením desky směrem dozadu desku uvolněte a následně sundejte - odstraňte přední dva držáky z rámu pračky a zadní dva držáky přesaďte

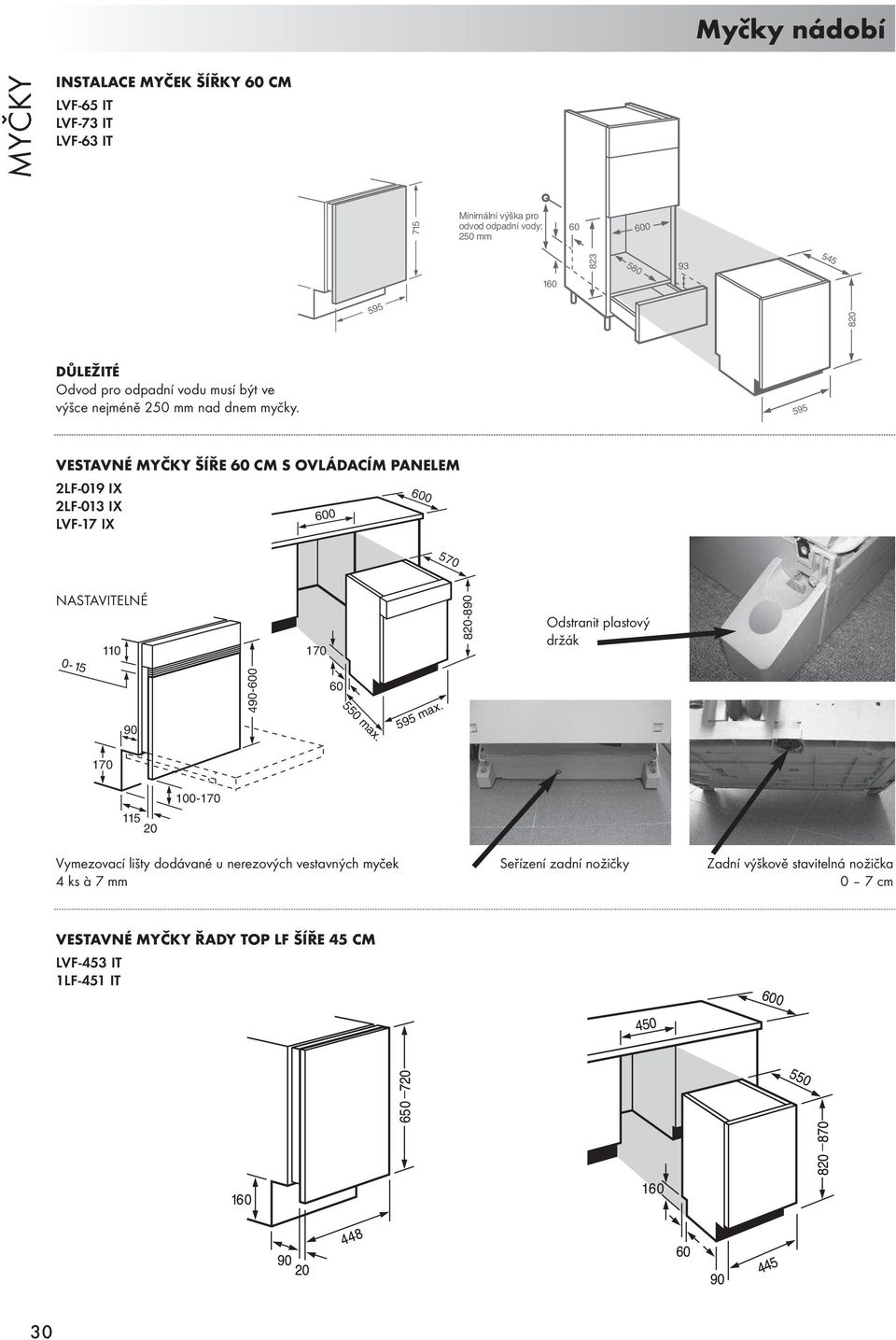

3 Myčky nádobí INSTALACE MYČEK ŠÍŘKY 60 CM LVF-65 IT LVF-73 IT LVF-63 IT 715 Minimální výška pro odvod odpadní vody: 250 mm DŮLEŽITÉ Odvod pro odpadní vodu musí být ve výšce nejméně 250 mm nad dnem myčky. 595 VESTAVNÉ ŠÍŘE 60 CM S OVLÁDACÍM PANELEM 2LF-019 IX 2LF-013 IX LVF-17 IX NASTAVITELNÉ Odstranit plastový držák max. 595 max Vymezovací lišty dodávané u nerezových vestavných myček 4 ks à 7 mm Seřízení zadní nožičky Zadní výškově stavitelná nožička 0 7 cm VESTAVNÉ ŘADY TOP LF ŠÍŘE 45 CM LVF-453 IT 1LF-451 IT 30

595 VESTAVNÉ ŠÍŘE 60 CM S OVLÁDACÍM PANELEM 2LF-019 IX 2LF-013 IX LVF-17 IX 600 600 570 NASTAVITELNÉ 0-15 110 170 Odstranit plastový držák 60 90 550 max.

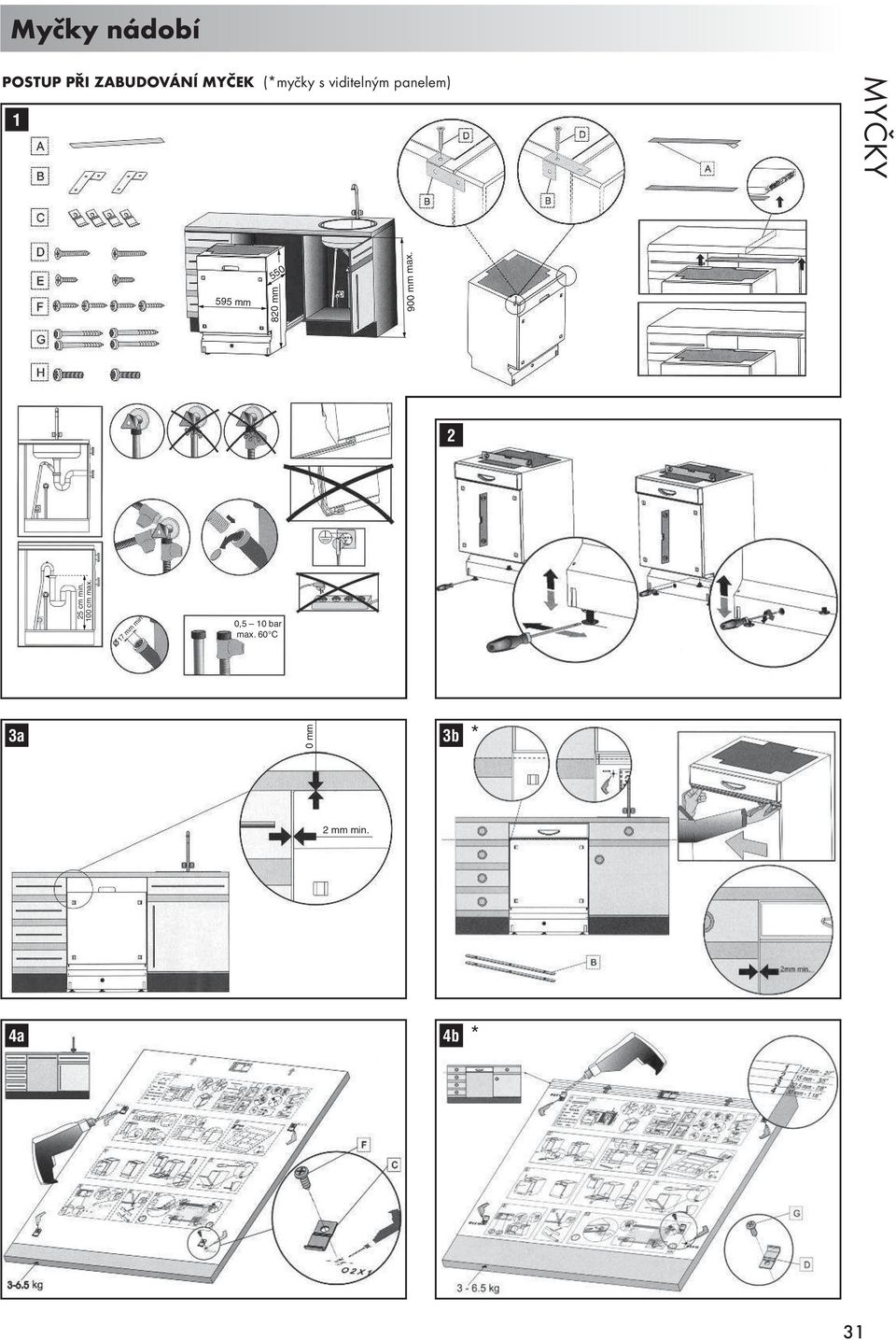

4 25 cm min. 100 cm max. 820 mm Myčky nádobí POSTUP PŘI ZABUDOVÁNÍ MYČEK (*myčky s viditelným panelem) mm max mm 2 17 mm min. 0,5 10 bar max. 60 C 3a 0 mm 3b * 2 mm min. 4a 4b * 31

(*myčky s viditelným panelem) 1 900 mm max.

5 605 mm max. 715 mm max. 110 mm Myčky nádobí 5a 5b * mm mm Plně vestavná myčka Vestavná myčka s panelem 6a 6b *

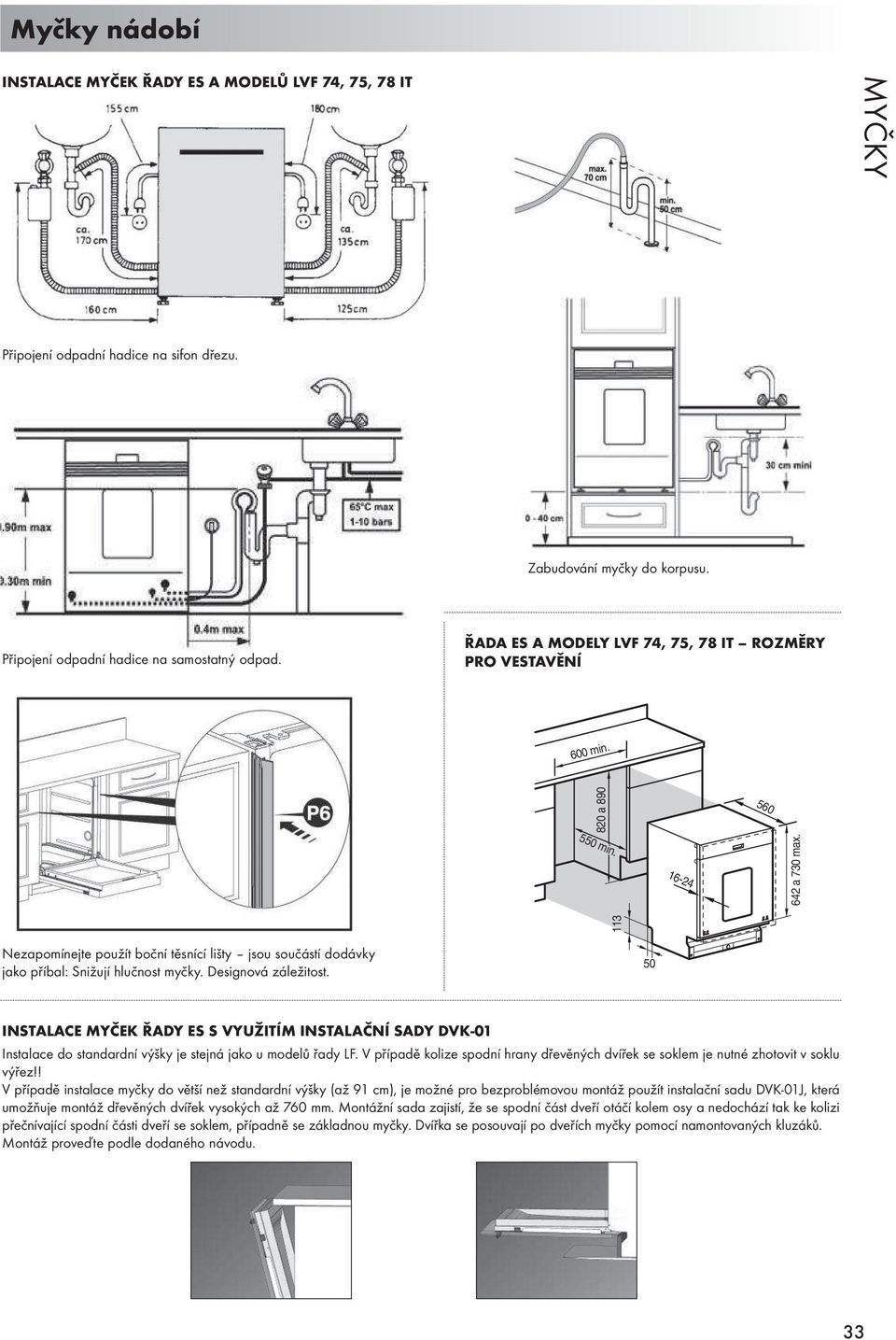

6 Myčky nádobí INSTALACE MYČEK ŘADY ES A MODELŮ LVF 74, 75, 78 IT Připojení odpadní hadice na sifon dřezu. Zabudování myčky do korpusu. Připojení odpadní hadice na samostatný odpad. ŘADA ES A MODELY LVF 74, 75, 78 IT ROZMĚRY PRO VESTAVĚNÍ 600 min a 730 max. 820 a min. Nezapomínejte použít boční těsnící lišty jsou součástí dodávky jako příbal: Snižují hlučnost myčky. Designová záležitost. 50 INSTALACE MYČEK ŘADY ES S VYUŽITÍM INSTALAČNÍ SADY DVK-01 Instalace do standardní výšky je stejná jako u modelů řady LF. V případě kolize spodní hrany dřevěných dvířek se soklem je nutné zhotovit v soklu výřez!! V případě instalace myčky do větší než standardní výšky (až 91 cm), je možné pro bezproblémovou montáž použít instalační sadu DVK-01J, která umožňuje montáž dřevěných dvířek vysokých až 760 mm. Montážní sada zajistí, že se spodní část dveří otáčí kolem osy a nedochází tak ke kolizi přečnívající spodní části dveří se soklem, případně se základnou myčky. Dvířka se posouvají po dveřích myčky pomocí namontovaných kluzáků. Montáž proveďte podle dodaného návodu. 33

Nezapomínejte použít boční těsnící lišty jsou součástí dodávky jako příbal: Snižují hlučnost myčky. Designová záležitost.

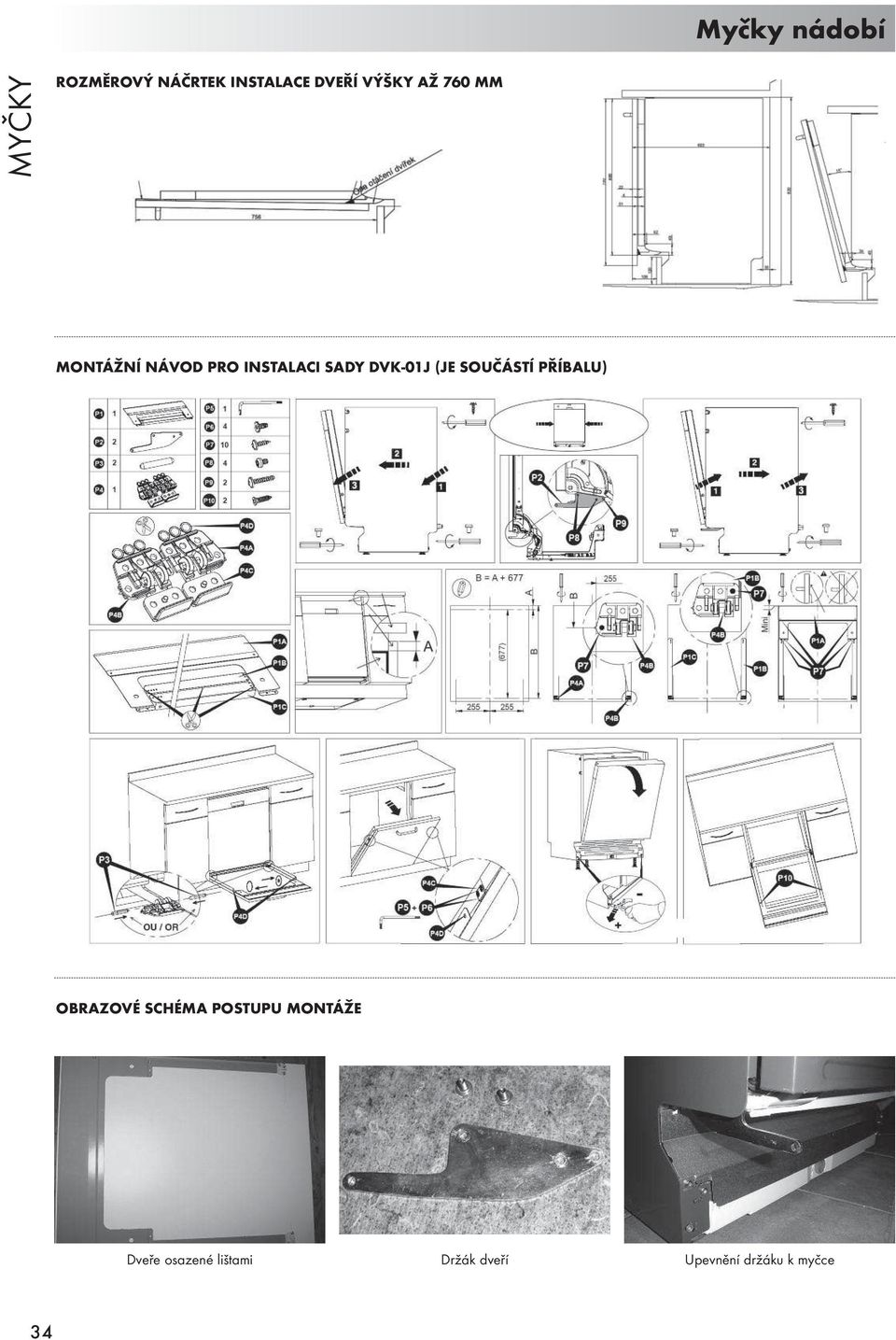

7 Myčky nádobí ROZMĚROVÝ NÁČRTEK INSTALACE DVEŘÍ VÝŠKY AŽ 760 MM MONTÁŽNÍ NÁVOD PRO INSTALACI SADY DVK-01J (JE SOUČÁSTÍ PŘÍBALU) OBRAZOVÉ SCHÉMA POSTUPU MONTÁŽE Dveře osazené lištami Držák dveří Upevnění držáku k myčce 34

(JE SOUČÁSTÍ PŘÍBALU) OBRAZOVÉ SCHÉMA POSTUPU MONTÁŽE

8 Myčky nádobí Upevnění držáku k myčce Dveřní panty Spojení dveří s myčkou panty a čepy Spojení dveří smyčkou panty a čepy Spojení dveří s myčkou panty a čepy Spojení dveří s myčkou panty a čepy Montáž kluzáku pod vodící lištu Kompletní sestava ZAŘÍZENÍ PRO INDIKACI PRŮBĚHU MYCÍHO CYKLU U MYČEK ŘADY ES DIFUZOR SVĚTLA Difuzor připevněte pod pracovní desku dle návodu. Použijte oboustrannou lepící pásku nebo šroubky. Poloha difuzoru odpovídá typu myčky. Typ zjistíte na výrobním štítku nalepeném na boční hraně dveří myčky, vzdálenost pro připevnění difuzoru odměřte dle pokynů v návodu. Průběh programu (slabé červené světlo) se promítá na čele difuzoru. Difuzor objednejte přes servisní středisko FAGOR. Označení dílů: 32X

návodu. Použijte oboustrannou lepící pásku nebo šroubky. Poloha difuzoru odpovídá typu myčky.
