Návod k obsluze VARNÁ DESKA

Transkript

1 Návod k obsluze PK 741 RQO GH /HA PK 750 X /HA PK 750 AX /HA PK 750 GH /HA PK 750 R GH /HA PK 750 RT X /HA PK 750 RT AX /HA PK 750 RT GH /HA PK 750 T X /HA PK 750 T GH /HA PK 760 RF X /HA PK 760 RF GH /HA PK 750 RL GH /HA PK 750 RTL GH /HA PK 750 TL GH /HA PK 630 RT GH /HA PK 630 RTL GH /HA PK 640 GH /HA PK 640 X /HA PK 640 RL GH /HA PK 640 RGH/HA PK RX /HA PK 640 RX /HA PK 640,1 RGH/HA PK 640 RAX /HA VARNÁ DESKA Obsah Instalace Ustavení Elektrické připojení Připojení plynu Štítek s údaji Specifikace hořáků a trysek Popis spotřebiče Celkový pohled Spuštění a používání Praktické rady pro používání plynových hořáků Praktické rady pro používání sklokeramické desky Modul Bezpečnostní opatření a doporučení Obecná bezpečnost Likvidace Údržba a péče Vypnutí spotřebiče Čištění spotřebiče Údržba plynových kohoutů Řešení problémů

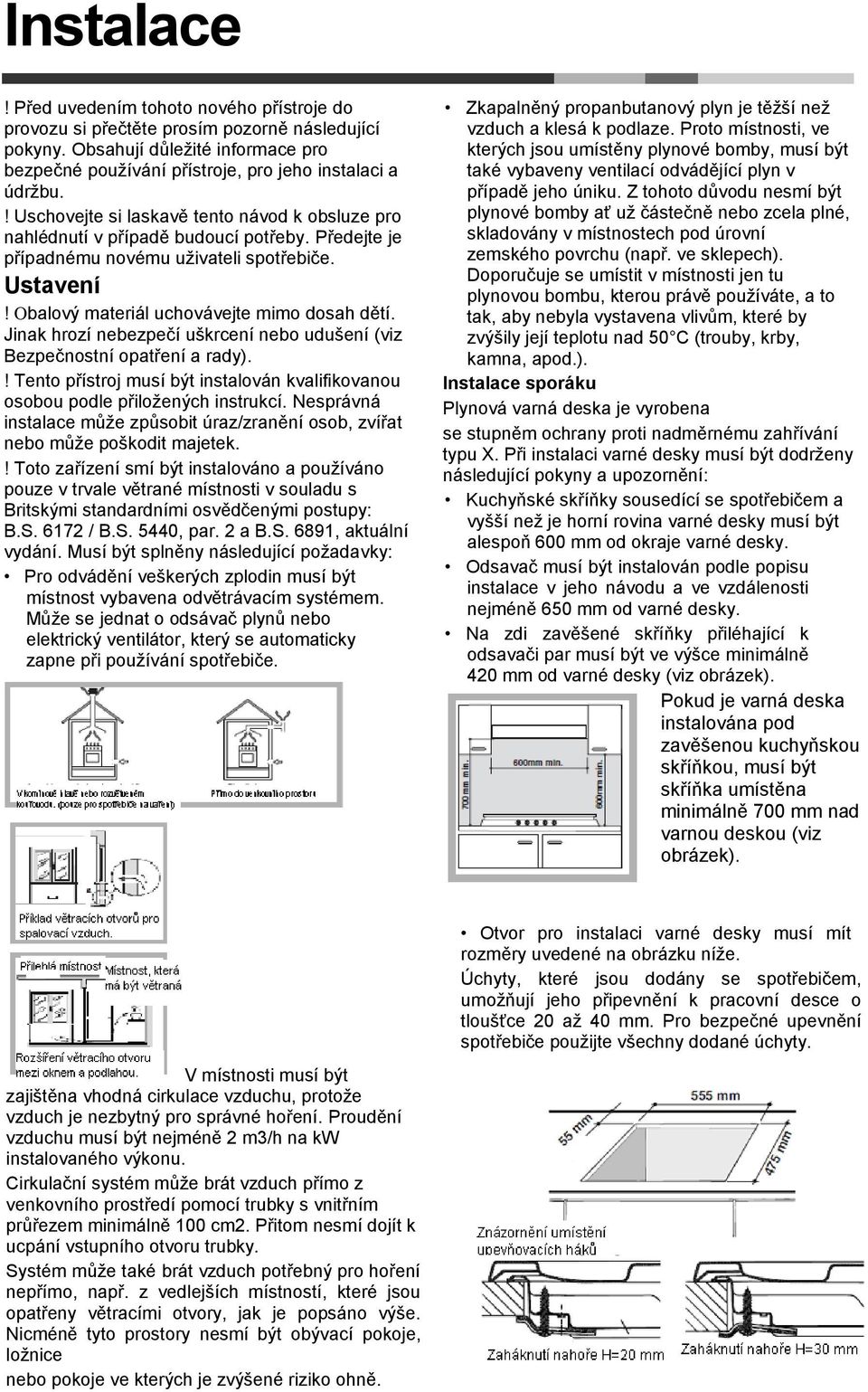

2 Instalace! Před uvedením tohoto nového přístroje do provozu si přečtěte prosím pozorně následující pokyny. Obsahují důležité informace pro bezpečné používání přístroje, pro jeho instalaci a údržbu.! Uschovejte si laskavě tento návod k obsluze pro nahlédnutí v případě budoucí potřeby. Předejte je případnému novému uživateli spotřebiče. Ustavení! Obalový materiál uchovávejte mimo dosah dětí. Jinak hrozí nebezpečí uškrcení nebo udušení (viz Bezpečnostní opatření a rady).! Tento přístroj musí být instalován kvalifikovanou osobou podle přiložených instrukcí. Nesprávná instalace může způsobit úraz/zranění osob, zvířat nebo může poškodit majetek.! Toto zařízení smí být instalováno a používáno pouze v trvale větrané místnosti v souladu s Britskými standardními osvědčenými postupy: B.S / B.S. 5440, par. 2 a B.S. 6891, aktuální vydání. Musí být splněny následující požadavky: Pro odvádění veškerých zplodin musí být místnost vybavena odvětrávacím systémem. Může se jednat o odsávač plynů nebo elektrický ventilátor, který se automaticky zapne při používání spotřebiče. Zkapalněný propanbutanový plyn je těžší než vzduch a klesá k podlaze. Proto místnosti, ve kterých jsou umístěny plynové bomby, musí být také vybaveny ventilací odvádějící plyn v případě jeho úniku. Z tohoto důvodu nesmí být plynové bomby ať už částečně nebo zcela plné, skladovány v místnostech pod úrovní zemského povrchu (např. ve sklepech). Doporučuje se umístit v místnosti jen tu plynovou bombu, kterou právě používáte, a to tak, aby nebyla vystavena vlivům, které by zvýšily její teplotu nad 50 C (trouby, krby, kamna, apod.). Instalace sporáku Plynová varná deska je vyrobena se stupněm ochrany proti nadměrnému zahřívání typu X. Při instalaci varné desky musí být dodrženy následující pokyny a upozornění: Kuchyňské skříňky sousedící se spotřebičem a vyšší než je horní rovina varné desky musí být alespoň 600 mm od okraje varné desky. Odsavač musí být instalován podle popisu instalace v jeho návodu a ve vzdálenosti nejméně 650 mm od varné desky. Na zdi zavěšené skříňky přiléhající k odsavači par musí být ve výšce minimálně 420 mm od varné desky (viz obrázek). Pokud je varná deska instalována pod zavěšenou kuchyňskou skříňkou, musí být skříňka umístěna minimálně 700 mm nad varnou deskou (viz obrázek). V místnosti musí být zajištěna vhodná cirkulace vzduchu, protože vzduch je nezbytný pro správné hoření. Proudění vzduchu musí být nejméně 2 m3/h na kw instalovaného výkonu. Cirkulační systém může brát vzduch přímo z venkovního prostředí pomocí trubky s vnitřním průřezem minimálně 100 cm2. Přitom nesmí dojít k ucpání vstupního otvoru trubky. Systém může také brát vzduch potřebný pro hoření nepřímo, např. z vedlejších místností, které jsou opatřeny větracími otvory, jak je popsáno výše. Nicméně tyto prostory nesmí být obývací pokoje, ložnice nebo pokoje ve kterých je zvýšené riziko ohně. Otvor pro instalaci varné desky musí mít rozměry uvedené na obrázku níže. Úchyty, které jsou dodány se spotřebičem, umožňují jeho připevnění k pracovní desce o tloušťce 20 až 40 mm. Pro bezpečné upevnění spotřebiče použijte všechny dodané úchyty.

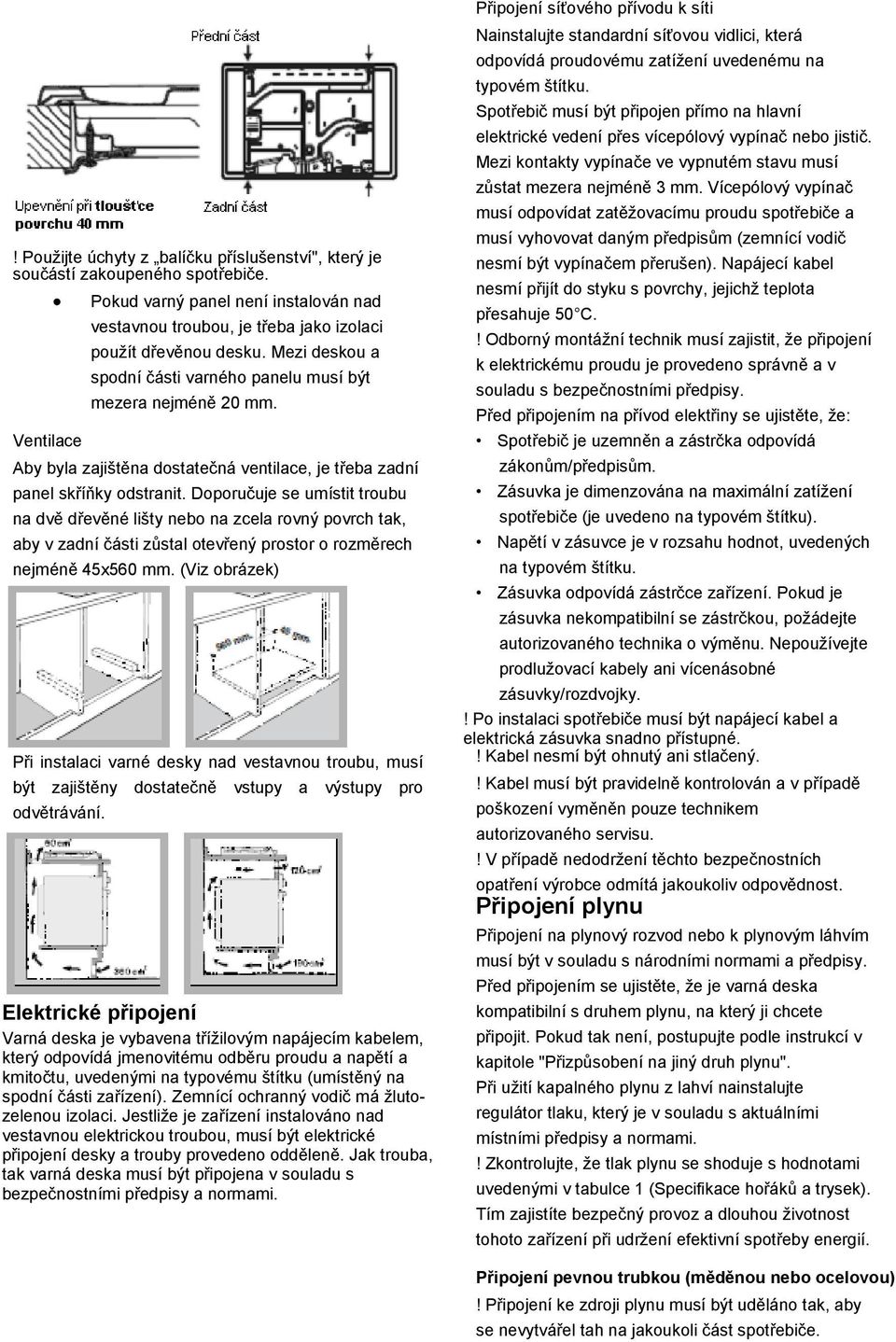

3 ! Použijte úchyty z balíčku příslušenství", který je součástí zakoupeného spotřebiče. Ventilace Pokud varný panel není instalován nad vestavnou troubou, je třeba jako izolaci použít dřevěnou desku. Mezi deskou a spodní části varného panelu musí být mezera nejméně 20 mm. Aby byla zajištěna dostatečná ventilace, je třeba zadní panel skříňky odstranit. Doporučuje se umístit troubu na dvě dřevěné lišty nebo na zcela rovný povrch tak, aby v zadní části zůstal otevřený prostor o rozměrech nejméně 45x560 mm. (Viz obrázek) Při instalaci varné desky nad vestavnou troubu, musí být zajištěny dostatečně vstupy a výstupy pro odvětrávání. Elektrické připojení Varná deska je vybavena třížilovým napájecím kabelem, který odpovídá jmenovitému odběru proudu a napětí a kmitočtu, uvedenými na typovému štítku (umístěný na spodní části zařízení). Zemnící ochranný vodič má žlutozelenou izolaci. Jestliže je zařízení instalováno nad vestavnou elektrickou troubou, musí být elektrické připojení desky a trouby provedeno odděleně. Jak trouba, tak varná deska musí být připojena v souladu s bezpečnostními předpisy a normami. Připojení síťového přívodu k síti Nainstalujte standardní síťovou vidlici, která odpovídá proudovému zatížení uvedenému na typovém štítku. Spotřebič musí být připojen přímo na hlavní elektrické vedení přes vícepólový vypínač nebo jistič. Mezi kontakty vypínače ve vypnutém stavu musí zůstat mezera nejméně 3 mm. Vícepólový vypínač musí odpovídat zatěžovacímu proudu spotřebiče a musí vyhovovat daným předpisům (zemnící vodič nesmí být vypínačem přerušen). Napájecí kabel nesmí přijít do styku s povrchy, jejichž teplota přesahuje 50 C.! Odborný montážní technik musí zajistit, že připojení k elektrickému proudu je provedeno správně a v souladu s bezpečnostními předpisy. Před připojením na přívod elektřiny se ujistěte, že: Spotřebič je uzemněn a zástrčka odpovídá zákonům/předpisům. Zásuvka je dimenzována na maximální zatížení spotřebiče (je uvedeno na typovém štítku). Napětí v zásuvce je v rozsahu hodnot, uvedených na typovém štítku. Zásuvka odpovídá zástrčce zařízení. Pokud je zásuvka nekompatibilní se zástrčkou, požádejte autorizovaného technika o výměnu. Nepoužívejte prodlužovací kabely ani vícenásobné zásuvky/rozdvojky.! Po instalaci spotřebiče musí být napájecí kabel a elektrická zásuvka snadno přístupné.! Kabel nesmí být ohnutý ani stlačený.! Kabel musí být pravidelně kontrolován a v případě poškození vyměněn pouze technikem autorizovaného servisu.! V případě nedodržení těchto bezpečnostních opatření výrobce odmítá jakoukoliv odpovědnost. Připojení plynu Připojení na plynový rozvod nebo k plynovým láhvím musí být v souladu s národními normami a předpisy. Před připojením se ujistěte, že je varná deska kompatibilní s druhem plynu, na který ji chcete připojit. Pokud tak není, postupujte podle instrukcí v kapitole "Přizpůsobení na jiný druh plynu". Při užití kapalného plynu z lahví nainstalujte regulátor tlaku, který je v souladu s aktuálními místními předpisy a normami.! Zkontrolujte, že tlak plynu se shoduje s hodnotami uvedenými v tabulce 1 (Specifikace hořáků a trysek). Tím zajistíte bezpečný provoz a dlouhou životnost tohoto zařízení při udržení efektivní spotřeby energií. Připojení pevnou trubkou (měděnou nebo ocelovou)! Připojení ke zdroji plynu musí být uděláno tak, aby se nevytvářel tah na jakoukoli část spotřebiče.

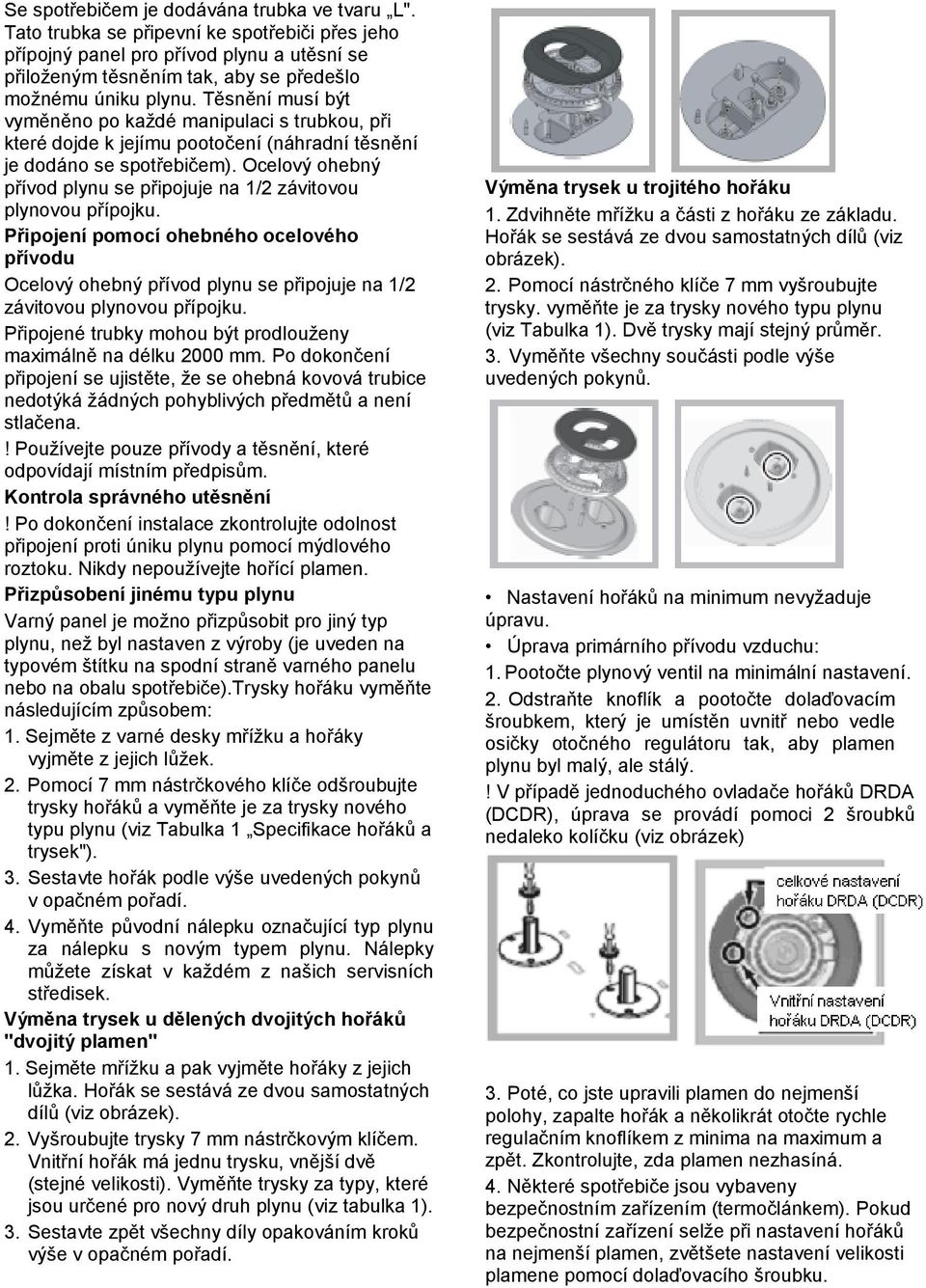

4 Se spotřebičem je dodávána trubka ve tvaru L". Tato trubka se připevní ke spotřebiči přes jeho přípojný panel pro přívod plynu a utěsní se přiloženým těsněním tak, aby se předešlo možnému úniku plynu. Těsnění musí být vyměněno po každé manipulaci s trubkou, při které dojde k jejímu pootočení (náhradní těsnění je dodáno se spotřebičem). Ocelový ohebný přívod plynu se připojuje na 1/2 závitovou plynovou přípojku. Připojení pomocí ohebného ocelového přívodu Ocelový ohebný přívod plynu se připojuje na 1/2 závitovou plynovou přípojku. Připojené trubky mohou být prodlouženy maximálně na délku 2000 mm. Po dokončení připojení se ujistěte, že se ohebná kovová trubice nedotýká žádných pohyblivých předmětů a není stlačena.! Používejte pouze přívody a těsnění, které odpovídají místním předpisům. Kontrola správného utěsnění! Po dokončení instalace zkontrolujte odolnost připojení proti úniku plynu pomocí mýdlového roztoku. Nikdy nepoužívejte hořící plamen. Přizpůsobení jinému typu plynu Varný panel je možno přizpůsobit pro jiný typ plynu, než byl nastaven z výroby (je uveden na typovém štítku na spodní straně varného panelu nebo na obalu spotřebiče).trysky hořáku vyměňte následujícím způsobem: 1. Sejměte z varné desky mřížku a hořáky vyjměte z jejich lůžek. 2. Pomocí 7 mm nástrčkového klíče odšroubujte trysky hořáků a vyměňte je za trysky nového typu plynu (viz Tabulka 1 Specifikace hořáků a trysek"). 3. Sestavte hořák podle výše uvedených pokynů v opačném pořadí. 4. Vyměňte původní nálepku označující typ plynu za nálepku s novým typem plynu. Nálepky můžete získat v každém z našich servisních středisek. Výměna trysek u dělených dvojitých hořáků "dvojitý plamen" 1. Sejměte mřížku a pak vyjměte hořáky z jejich lůžka. Hořák se sestává ze dvou samostatných dílů (viz obrázek). 2. Vyšroubujte trysky 7 mm nástrčkovým klíčem. Vnitřní hořák má jednu trysku, vnější dvě (stejné velikosti). Vyměňte trysky za typy, které jsou určené pro nový druh plynu (viz tabulka 1). 3. Sestavte zpět všechny díly opakováním kroků výše v opačném pořadí. Výměna trysek u trojitého hořáku 1. Zdvihněte mřížku a části z hořáku ze základu. Hořák se sestává ze dvou samostatných dílů (viz obrázek). 2. Pomocí nástrčného klíče 7 mm vyšroubujte trysky. vyměňte je za trysky nového typu plynu (viz Tabulka 1). Dvě trysky mají stejný průměr. 3. Vyměňte všechny součásti podle výše uvedených pokynů. Nastavení hořáků na minimum nevyžaduje úpravu. Úprava primárního přívodu vzduchu: 1. Pootočte plynový ventil na minimální nastavení. 2. Odstraňte knoflík a pootočte dolaďovacím šroubkem, který je umístěn uvnitř nebo vedle osičky otočného regulátoru tak, aby plamen plynu byl malý, ale stálý.! V případě jednoduchého ovladače hořáků DRDA (DCDR), úprava se provádí pomoci 2 šroubků nedaleko kolíčku (viz obrázek) 3. Poté, co jste upravili plamen do nejmenší polohy, zapalte hořák a několikrát otočte rychle regulačním knoflíkem z minima na maximum a zpět. Zkontrolujte, zda plamen nezhasíná. 4. Některé spotřebiče jsou vybaveny bezpečnostním zařízením (termočlánkem). Pokud bezpečnostní zařízení selže při nastavení hořáků na nejmenší plamen, zvětšete nastavení velikosti plamene pomocí dolaďovacího šroubku.

5 5. Po skončení úprav vyměňte těsnění na spojích součástek. Použijte těsnící vosk nebo podobný materiál. 6. V případě nastavení knoflíku s LED vizualizací, otočte knoflíkem na minimální výkon a vyjměte knoflík a nastavujte seřizovací šroub, který je umístěn vedle kohoutku. 7. Minimální nastavení hořáku DRDA (DCDR) s jednotlivým nastavením a LED vizualizací: Chcete-li upravit vnější kroužek, otáčejte knoflíkem proti směru hodinových ručiček na minimální výkon. Pro nastavení vnitřního kroužku otáčejte ve směru hodinových ručiček na minimální výkon. Odstraňte knoflík a upravte seřizovacím šroubem který se nachází vedle kohotku.! Pokud je spotřebič připojen na zkapalněný plyn, musí být regulační šroubek co nejvíce dotažen.! Vyměňte původní nálepku označující typ plynu za nálepku s novým typem plynu. Nálepky můžete získat v každém z našich servisních středisek.! Je-li tlak plynu v rozvodné soustavě jiný než předepsaný (nebo se mění), bude třeba do plynové přípojky zařadit příslušný regulátor tlaku, který musí vyhovovat předpisům příslušné země. Specifikace hořáku a trysek (pouze u verzí 60 a 65 cm) Tabulka 1 zkapalněny plyn zemni plyn Hořák Průměr Tepelný výkon kw (p.c.s.*) redukovaný Tepelný výkon kw (p.c.s.*) Jmenovitý Obtok 1/100 Tryska 1/100 Průtok (g/h) Tepelný výkon kw (p.c.s.*) Jmenovitý Tryska 1/100 Průtok* (l/h) Rychlý (R) Polorychlý (S) Pomocný (A) Trojitá koruna (TC) x x2 314 Hořák s dvojitým plamenem (DCDR vnitřní) (1) Dvojitý plamen (1) (DCDR vnitřní (DCDR vnější, 2 trysky) 30 0,30 0, , ,50 3, , x2 100x 2 Hořák s dvojitým plamenem (DCDR vnitřní) (2) Hořák s dvojitým plamenem (DCDR vnitřní) (2) x x2 343 Vstupní tlak Nominální (mbar) Minimum (mbar) Maximum (mbar) (1) Pro jednoduchý ovladač hořáku DRDA (DCDR) (2) Pro dvojovladač hořáku DRDA (DCDR) Při 15 C a 1013 mbar - suchý plyn Propan výhřevnost P.C.S. = MJ/kg. Butan výhřevnost P.C.S. = 49,47 MJ/kg. Zemní plyn výhřevnost P.C.S. = 37,78 MJ/m3

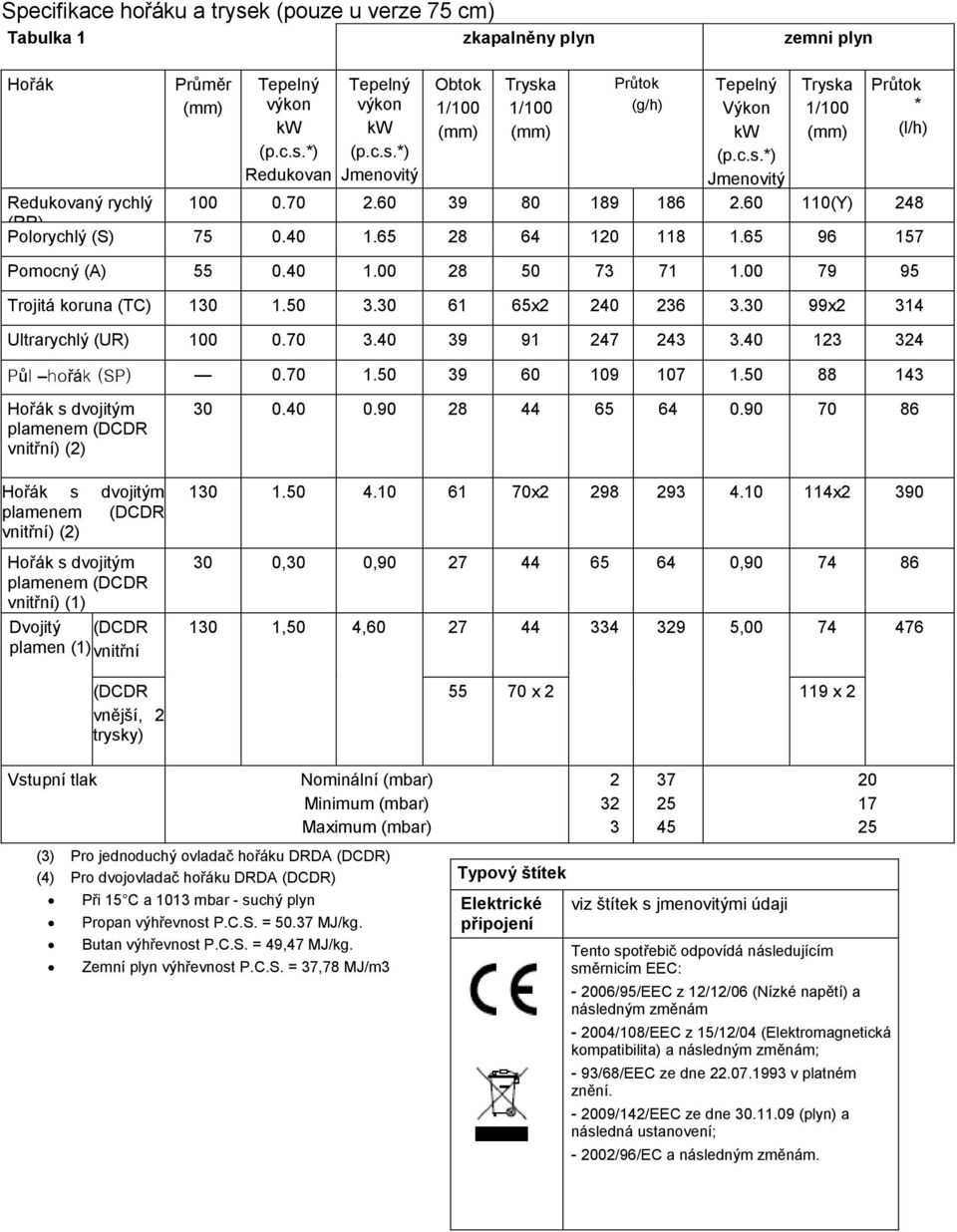

6 Specifikace hořáku a trysek (pouze u verze 75 cm) Tabulka 1 zkapalněny plyn zemni plyn Hořák Průměr Tepelný Tepelný výkon výkon kw kw (p.c.s.*) (p.c.s.*) Redukovan Jmenovitý ý Obtok 1/100 Tryska 1/100 Průtok (g/h) Tepelný Výkon kw (p.c.s.*) Jmenovitý Tryska 1/100 Průtok * (l/h) Redukovaný rychlý (Y) 248 (RR) Polorychlý (S) Pomocný (A) Trojitá koruna (TC) x x2 314 Ultrarychlý (UR) Půl hořák (SP) Hořák s dvojitým plamenem (DCDR vnitřní) (2) Hořák s dvojitým plamenem (DCDR vnitřní) (2) Hořák s dvojitým plamenem (DCDR vnitřní) (1) Dvojitý (DCDR plamen (1) vnitřní (DCDR vnější, 2 trysky) x x ,30 0, , ,50 4, , x x 2 Vstupní tlak Nominální (mbar) Minimum (mbar) Maximum (mbar) (3) Pro jednoduchý ovladač hořáku DRDA (DCDR) (4) Pro dvojovladač hořáku DRDA (DCDR) Při 15 C a 1013 mbar - suchý plyn Propan výhřevnost P.C.S. = MJ/kg. Butan výhřevnost P.C.S. = 49,47 MJ/kg. Zemní plyn výhřevnost P.C.S. = 37,78 MJ/m3 Typový štítek Elektrické připojení o viz štítek s jmenovitými údaji Tento spotřebič odpovídá následujícím směrnicím EEC: /95/EEC z 12/12/06 (Nízké napětí) a následným změnám /108/EEC z 15/12/04 (Elektromagnetická kompatibilita) a následným změnám; - 93/68/EEC ze dne v platném znění /142/EEC ze dne (plyn) a následná ustanovení; /96/EC a následným změnám.

7

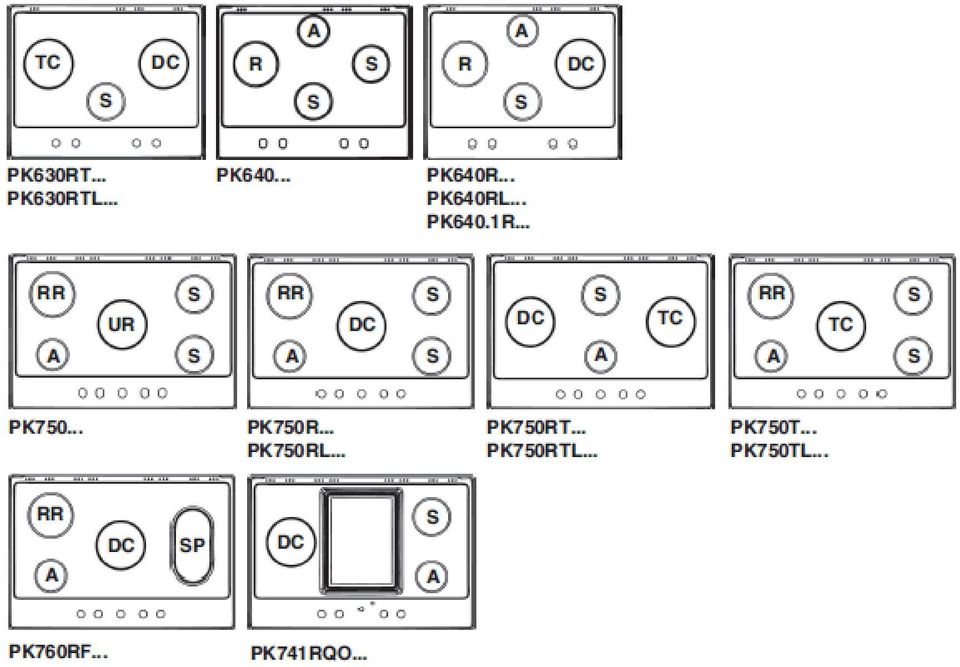

8 Popis spotřebiče Celkový pohled KONTROLKA SKLOKERAMICKÉ DESKY se zapne, když volicí knoflík přepnete do polohy off. PLYNOVÉ HOŘÁKY se odlišují průměrem a výkonem. Na jednotlivé hořáky používejte nádobí, které má vhodný průměr dna. Ovládacími knoflíky PLYNOVÝCH HOŘÁKŮ a ELEKTRICKÝCH PLOTÝNEK* nastavíte výkon a velikost plamene. Zapalovací zařízení PLYNOVÝCH HOŘÁKŮ* umožňuje automatické zapálení jednotlivých hořáků. BEZPEČNOSTNÍ POJISTKA* zastaví tok plynu, jestliže dojde k náhodnému zhasnutí plamene. * Dostupné pouze u některých modelů

9 Spuštění a používání! Poloha odpovídajícího plynového hořáku či elektrické plotýnky* je uvedena na každém knoflíku. Plynový sporák je vybaven jedlotlivými nastaveními výkonu, které umožňují přesné nastavení plamene na 5 různých úrovní výkonu. Díky tomuto systému, jsou plynové sporáky schopny zajistit jednoduše optimální výkon pro požadovaný typ vaření. Plynové hořáky Pootočením odpovídajícího regulačního knoflíku může být každý hořák nastaven do jedné z těchto poloh: Vypnuto Maximum Minimum Při zapalování hořáku přidržte sirku nebo zapalovač blízko hořáku a zároveň zmáčkněte odpovídající knoflík a pootočte jim proti směru hodinových ručiček na polohu "maximum". Pokud je hořák vybaven bezpečnostním zařízením, je třeba přidržet knoflík 2-3 sekundy zmáčknutý, aby došlo k aktivaci zařízení. Při použití modelů s tlačítkem zapalování zapalte požadovaný hořák maximálním stisknutím odpovídajícího knoflíku a otáčením proti směru hodinových ručiček do maximálního nastavení.! Pokud plamen zhasne, otočte regulačním knoflík do pozice vypnuto" a vyčkejte nejméně 1 minutu, než se pokusíte o nové zapálení hořáku. Pokud chcete hořák vypnout, otáčejte regulačním knoflíkem ve směru hodinových ručiček, až se zastaví (v pozici "). Jednotlivé nastavení plamene Vybraný hořák může být nastavený otočným ovladačem na 5 různých stupňů výkonu. Zvolený stupeň výkonu je znázorněn symboly (symboly ) a desky vybavené displejem LED v rozmezí 1-5 (5 = max. výkon, 1 = min. výkon). Systém zajišťuje nastavení vhodného plamenu pro co nejlepší výsledky vaření při snadné volbě stupně výkonu. Dělený dvojitý hořák Plynový hořák sestává ze dvou kruhových plamenů, které lze používat dohromady nebo odděleně (pouze v případě dvojovladače). Jelikož je hořák vybaven bezpečnostní pojistkou držte po zapálení hořáku knoflík stisknutý asi 2-3 sekundy, aby se mohla pojistka nahřát. Dvojovladač: Každý hořák má vlastní ovladač. Ovladač označený symbolem kruhový plamen. ovládá vnější Ovladač označený symbolem ovládá vnitřní kruhový plamen. Pro aktivaci jednoho ze dvou kroužků, stiskněte odpovídající knoflík a otočte jím proti směru hodinových ručiček pro maximální nastavení výkonu. Aby bylo možně používat dvojí plamen hořáku naplno, vyhněte se současnému zapnutí vnitřního kroužku na minimální výkon a vnější na maximální výkon. Jednoduchý ovladač: Kroužky hořáku se aktivují prostřednictvím jednoduchého ovládač. Oba prstence zapněte zároveň knoflík na symbol (max.) - (min.) poté otočte knoflíkem proti směru hodinových ručiček. Pro zapnutí pouze vnitřního kroužku stiskněte knoflík a otočte ho po směru hodinových ručiček na symbol na symbol (max.) (min.). Pro přepínání režimů je nutné vypnout hořák). Chcete-li hořák vypnout, stiskněte a otočte knoflík ve směru hodinových ručiček, až na doraz (kdy dosáhne polohy ). SKLOKERAMICKÁ DESKA* Tato varná deska je vybavena dvěma hřející kroužky umístěné pod sklem. Lze použít pouze jednu kruhovou část (označenou písmenem A ) nebo se může varný prostor zvětšit zapnutím A I B. Chcete-li zapnout pouze část A, jednoduše otočte knoflíkem po směru hodinových ručiček na některé z 12 nastavení. * Dostupné pouze u některých modelů

10 Pro zapnutí také části B nastavte jeden z 12 režimů a poté poklepejte na symbol. Poté otáčejte knoflíkem proti směru hodinových ručiček na jeden z 12 režimů. Na obrázku můžete vidět zóny ohřevu, když zčervenají je tato část aktivní. A. Kruhové zóny ohřevu, B. Rozšířené zóny ohřevu, C. Kontrolka svítí pokud má zóna ohřevu teplotu nad 60 C a to i poté co je tato část vypnutá. Hořák Pánve pro použití na sporáku cm Průměr nádobí (cm) Rychlý (R) Polorychlý (S) Pomocný (A) Trojitá koruna (TC) Hořák s dvojitým plamenem (DCDR vnitřní) Hořák s dvojitým plamenem (DCDR vnější) Hořák Průměr nádobí (cm) Redukovaný rychlý Polorychlý (S) Pomocný (A) Když je knoflík na libovolném nastavení mimo Off (vypnuté), kontrolka pro sklokeramickou desku se zapne. Praktické rady pro používání plynových hořáků Pro správnou funkci hořáků dodržujte tyto obecné zásady: Na každém hořáku používejte odpovídající varné nádoby (viz tabulka). Plamen by neměl přesahovat přes spodní okraj nádobí. Vždy používejte nádobí s rovným dnem a přikryjte jej pokličkou. Když obsah hrnce dosáhne bodu varu, otočte regulačním knoflíkem na nejnižší výkon. Půl hořák (SP) Trojitá koruna (TC) Ultra rychlé (UR) Hořák s dvojitým plamenem (DCDR vnitřní) Hořák s dvojitým plamenem (DCDR vnější) Pánve pro použití na sporáku 75 cm! Pro modely s reduktorem: nezapomeňte použít hořák s dvojitým interním plamenem (DCDR interní) pro hrnce s průměrem menším než 12 cm. Pro identifikaci typu hořáku si přečtěte kapitolu Specifikace hořáků a trysek". Praktické rady pro použití speciálního hořáku*. 2 speciální hořáky jsou oválného tvaru a mohou se otáčet až o 90. To zaručuje že je varná deska pro použití více flexibilní. Pro otočení hořáků o 90 C, postupujte následovně: Ujistěte se že jsou hořáky studené; Vyndejte hořák z jeho základu. Otočte základ do požadované pozice. Před použitím se ujistěte, že jsou hořáky umístěny správně.

11 Navíc lze tyto dva hořáky použít zároveň nebo zvlášť podle různého typu a tvaru varného nádobí. Dvojitý speciální hořák na ryby nebo na oválné nádobí (Obr. A). Dvojitý hořák na pánve, obdélníkové nebo čtvercové nádobí s minimálními rozměry 28x28 cm (Obr. B) Samostatný hořák pro středně velké nádobí (průměr cm) (Obr. C). Nikdy nepoužívejte dvojitý hořák v případech, které vidíte na obrázku D. Pro získání nejlepších výsledků od Vašeho sporáku: Použijte pánve s rovným dnem aby se teplo rozprostíralo rovnoměrně. Vždy používejte nádoby s dostatečně velkým průměrem pro úplné pokrytí plotýnky a využití veškerého dostupného tepla. Praktické rady pro používání sklokeramické desky Nast Světelný hořák aven í 0 Vypnuto 1 Pro rozpuštění másla a čokolády. 2 Pro ohřívání tekutin. 3 4 Pro krémy a omáčky. 5 6 Pro vaření na bodu varu. 7 8 Pro pečení Pro vaření velkých kusů masa Pro smažení. Pro použití obou varných oblastí. Ujistěte se, že dno nádoby je vždy suché a čisté, to zajistí správnou funkčnost a dlouhou životnost jak pro sporák tak pro nádobí. Vyhněte se použití stejného nádobí, které se používá u plynových hořáků: Koncentrace tepla na plynových hořácích může zdeformovat dno pánve, což způsobí, že nedosedá správně. Nikdy nenechávejte varnou zónu vařit bez nádobí, mohla by se snadno přehřát a zničit topná tělesa.! Tmel používaný jako těsnění kolem skleněné plochy může zanechat mastnotu. Před použitím spotřebiče doporučujeme je odstranit speciálním neabrazivním čisticím produktem. Po dobu několika hodin, kdy bude zařízení v provozu, můžete ucítit pach gumy, který však rychle zmizí.

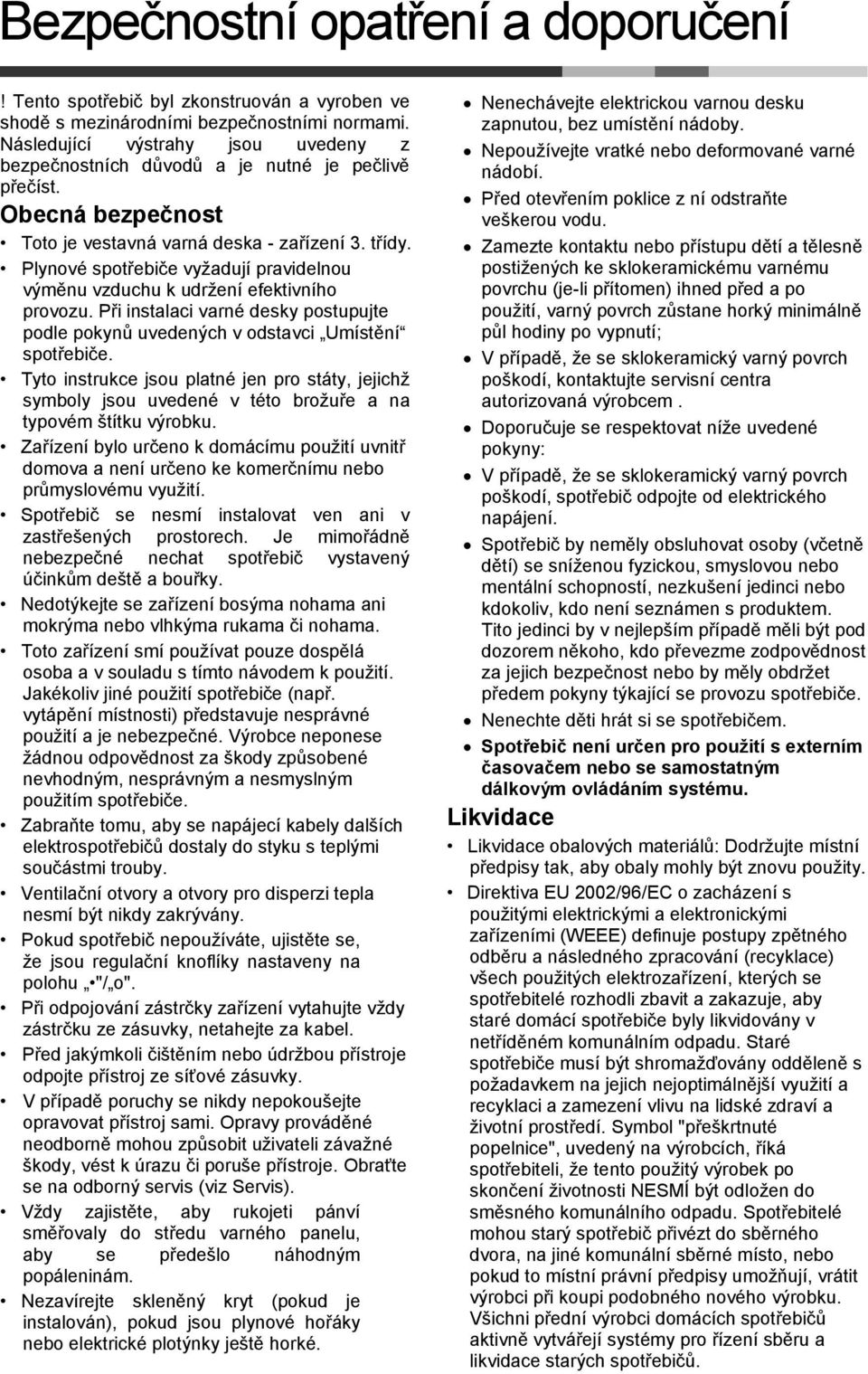

12 Bezpečnostní opatření a doporučení! Tento spotřebič byl zkonstruován a vyroben ve shodě s mezinárodními bezpečnostními normami. Následující výstrahy jsou uvedeny z bezpečnostních důvodů a je nutné je pečlivě přečíst. Obecná bezpečnost Toto je vestavná varná deska - zařízení 3. třídy. Plynové spotřebiče vyžadují pravidelnou výměnu vzduchu k udržení efektivního provozu. Při instalaci varné desky postupujte podle pokynů uvedených v odstavci Umístění spotřebiče. Tyto instrukce jsou platné jen pro státy, jejichž symboly jsou uvedené v této brožuře a na typovém štítku výrobku. Zařízení bylo určeno k domácímu použití uvnitř domova a není určeno ke komerčnímu nebo průmyslovému využití. Spotřebič se nesmí instalovat ven ani v zastřešených prostorech. Je mimořádně nebezpečné nechat spotřebič vystavený účinkům deště a bouřky. Nedotýkejte se zařízení bosýma nohama ani mokrýma nebo vlhkýma rukama či nohama. Toto zařízení smí používat pouze dospělá osoba a v souladu s tímto návodem k použití. Jakékoliv jiné použití spotřebiče (např. vytápění místnosti) představuje nesprávné použití a je nebezpečné. Výrobce neponese žádnou odpovědnost za škody způsobené nevhodným, nesprávným a nesmyslným použitím spotřebiče. Zabraňte tomu, aby se napájecí kabely dalších elektrospotřebičů dostaly do styku s teplými součástmi trouby. Ventilační otvory a otvory pro disperzi tepla nesmí být nikdy zakrývány. Pokud spotřebič nepoužíváte, ujistěte se, že jsou regulační knoflíky nastaveny na polohu "/ o". Při odpojování zástrčky zařízení vytahujte vždy zástrčku ze zásuvky, netahejte za kabel. Před jakýmkoli čištěním nebo údržbou přístroje odpojte přístroj ze síťové zásuvky. V případě poruchy se nikdy nepokoušejte opravovat přístroj sami. Opravy prováděné neodborně mohou způsobit uživateli závažné škody, vést k úrazu či poruše přístroje. Obraťte se na odborný servis (viz Servis). Vždy zajistěte, aby rukojeti pánví směřovaly do středu varného panelu, aby se předešlo náhodným popáleninám. Nezavírejte skleněný kryt (pokud je instalován), pokud jsou plynové hořáky nebo elektrické plotýnky ještě horké. Nenechávejte elektrickou varnou desku zapnutou, bez umístění nádoby. Nepoužívejte vratké nebo deformované varné nádobí. Před otevřením poklice z ní odstraňte veškerou vodu. Zamezte kontaktu nebo přístupu dětí a tělesně postižených ke sklokeramickému varnému povrchu (je-li přítomen) ihned před a po použití, varný povrch zůstane horký minimálně půl hodiny po vypnutí; V případě, že se sklokeramický varný povrch poškodí, kontaktujte servisní centra autorizovaná výrobcem. Doporučuje se respektovat níže uvedené pokyny: V případě, že se sklokeramický varný povrch poškodí, spotřebič odpojte od elektrického napájení. Spotřebič by neměly obsluhovat osoby (včetně dětí) se sníženou fyzickou, smyslovou nebo mentální schopností, nezkušení jedinci nebo kdokoliv, kdo není seznámen s produktem. Tito jedinci by v nejlepším případě měli být pod dozorem někoho, kdo převezme zodpovědnost za jejich bezpečnost nebo by měly obdržet předem pokyny týkající se provozu spotřebiče. Nenechte děti hrát si se spotřebičem. Spotřebič není určen pro použití s externím časovačem nebo se samostatným dálkovým ovládáním systému. Likvidace Likvidace obalových materiálů: Dodržujte místní předpisy tak, aby obaly mohly být znovu použity. Direktiva EU 2002/96/EC o zacházení s použitými elektrickými a elektronickými zařízeními (WEEE) definuje postupy zpětného odběru a následného zpracování (recyklace) všech použitých elektrozařízení, kterých se spotřebitelé rozhodli zbavit a zakazuje, aby staré domácí spotřebiče byly likvidovány v netříděném komunálním odpadu. Staré spotřebiče musí být shromažďovány odděleně s požadavkem na jejich nejoptimálnější využití a recyklaci a zamezení vlivu na lidské zdraví a životní prostředí. Symbol "přeškrtnuté popelnice", uvedený na výrobcích, říká spotřebiteli, že tento použitý výrobek po skončení životnosti NESMÍ být odložen do směsného komunálního odpadu. Spotřebitelé mohou starý spotřebič přivézt do sběrného dvora, na jiné komunální sběrné místo, nebo pokud to místní právní předpisy umožňují, vrátit výrobci při koupi podobného nového výrobku. Všichni přední výrobci domácích spotřebičů aktivně vytvářejí systémy pro řízení sběru a likvidace starých spotřebičů.

13 Údržba a péče Vypnutí spotřebiče Před prováděním jakékoliv práce na spotřebiči jej odpojte od elektrického napájení. Čištění spotřebiče! Nepoužívejte abrazivní nebo korozivní čistící prostředky, jako jsou prostředky na odstraňování skvrn, produkty na odstraňování rzi, práškové prostředky nebo houbičky s brusným povrchem. Mohou neopravitelně poškodit povrch.! Na spotřebič nikdy nepoužívejte parní čističe ani tlakové čističe. K čištění přístroje použijte houbičku namočenou v teplé vodě s mýdlem. Přístroj osušte pomocí papírové kuchyňské utěrky. Odnímatelné části hořáků je třeba pravidelně mýt v teplé vodě s mýdlem a odstraňovat připálené zbytky. U varných desek, které se žhaví automaticky, je třeba často čistit koncové části elektronických okamžitých zapalovacích zařízení a zkontrolovat ucpání výstupních otvorů plynu. Pokud necháte zaschnout na nerezových dílech tvrdou vodu, může dojít k vytvoření skvrn, stejně jako při použití agresivních čistících prostředků, obsahujících fosfor. Po čištění opláchněte a otřete jakékoli kapky vody. Před použití sklokeramické desky ji prosím očistěte od prachu a nečistot z jídla vlhkým hadříkem. Povrch sklokeramické desky je třeba čistit pravidelně za použití teplé vody s jemným neabrazivním saponátem. Používejte pravidelně speciální čistící prostředky k čištění povrchu sklokeramické desky. Nejprve odstraňte zbytky potravin nebo tuku čistící škrabkou např. (není součástí). Povrch desky čistěte vhodným prostředkem a kuchyňskými utěrkami, když je ještě sklokeramická deska teplá (např. některým prostředkem, který nabízí Poprodejní servisní centrum) Poté otřete vlhkým hadříkem a vysušte. Alobal, plastové předměty, předměty ze syntetiky, cukr nebo potraviny s vysokým obsahem cukru pokud se některé z těchto materiálů nataví na sklokeramickou desku, musí být okamžitě odstraněny ještě za horka škrabkou. Speciální čistící prostředky na sklokeramické plochy tvoří transparentní ochrannou vrstvu, která zamezuje znečištění. Tato vrstva také slouží jako ochrana povrchu desky proti jejímu poškození způsobeném pokrmy s vysokým obsahem cukru. V žádném případě nepoužívejte abrazivní houbičky a čistící abrazivní prostředky. To platí také pro agresivní chemické čističe jako jsou spreje na trouby a odstraňovače skvr.! Není nutné odstraňovat mřížky pro očištění sporáku. Díky podpůrnému systému, můžete mřížku jednoduše držet nebo otáčet nebo ji opřít o horní poklop. Údržba plynových kohoutů Po určité době může dojít k zatuhnutí plynového kohoutu a může být obtížné jím otočit. V takovém případě je třeba kohout vyměnit.! Tuto výměnu smí provádět pouze kvalifikovaný technik autorizovaného servisu.

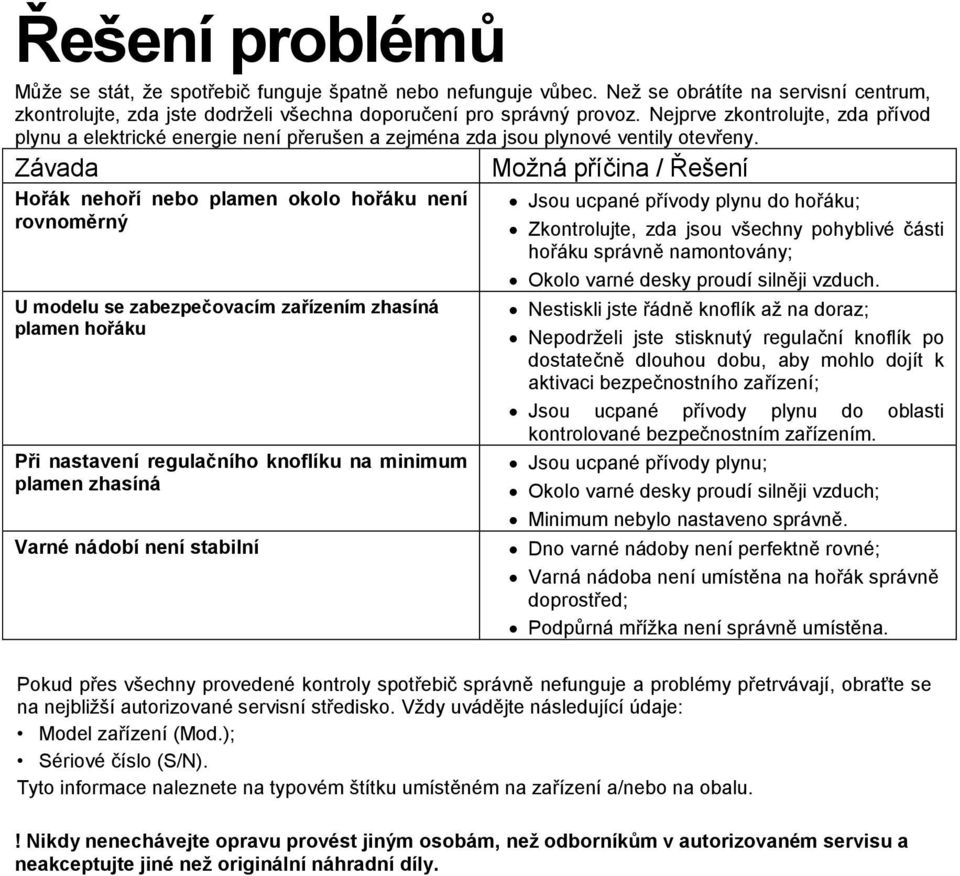

14 Řešení problémů Může se stát, že spotřebič funguje špatně nebo nefunguje vůbec. Než se obrátíte na servisní centrum, zkontrolujte, zda jste dodrželi všechna doporučení pro správný provoz. Nejprve zkontrolujte, zda přívod plynu a elektrické energie není přerušen a zejména zda jsou plynové ventily otevřeny. Závada Hořák nehoří nebo plamen okolo hořáku není rovnoměrný U modelu se zabezpečovacím zařízením zhasíná plamen hořáku Při nastavení regulačního knoflíku na minimum plamen zhasíná Varné nádobí není stabilní Možná příčina / Řešení Jsou ucpané přívody plynu do hořáku; Zkontrolujte, zda jsou všechny pohyblivé části hořáku správně namontovány; Okolo varné desky proudí silněji vzduch. Nestiskli jste řádně knoflík až na doraz; Nepodrželi jste stisknutý regulační knoflík po dostatečně dlouhou dobu, aby mohlo dojít k aktivaci bezpečnostního zařízení; Jsou ucpané přívody plynu do oblasti kontrolované bezpečnostním zařízením. Jsou ucpané přívody plynu; Okolo varné desky proudí silněji vzduch; Minimum nebylo nastaveno správně. Dno varné nádoby není perfektně rovné; Varná nádoba není umístěna na hořák správně doprostřed; Podpůrná mřížka není správně umístěna. Pokud přes všechny provedené kontroly spotřebič správně nefunguje a problémy přetrvávají, obraťte se na nejbližší autorizované servisní středisko. Vždy uvádějte následující údaje: Model zařízení (Mod.); Sériové číslo (S/N). Tyto informace naleznete na typovém štítku umístěném na zařízení a/nebo na obalu.! Nikdy nenechávejte opravu provést jiným osobám, než odborníkům v autorizovaném servisu a neakceptujte jiné než originální náhradní díly.
