1 Pohon rotačných výmenníkov Technicko-prevádzková dokumentácia DTR-RHE-ver.4 ( )

2 Rozvádzač vyhotovený zhodne s normami EU: IEC/EN AC Nízkonapäťové rozvádzače

3 Obsah 1. HLAVNÉ ÚDAJE POHONU Stavba zariadenia Opis práce zariadenia TECHNICKÉ PARAMETRE Konštrukcia Parametre práce Nominálne údaje elementov pohonu INŠTALÁCIA A KONFIGURACIA POHONU V ZOSTAVE S AUTOMATIKOU VTS Schéma elektrických obvodov pohonu výmenníka Pripojenie napájania a riadenia pohonu výmenníka Konfigurácia meniča Zabezpečenie motora INŠTALÁCIA A KONFIGURÁCIA POHONU V INÝCH ZOSTAVÁCH AUTOMATIKY Schéma elektrických obvodov pohonu výmenníka Riadenie pohonu výmenníka Príklad konfigurácie meniča Zabezpečenie motora ODPORÚČANIA PRE INŠTALÁCIU Odporúčané prierezy káblov...9 1

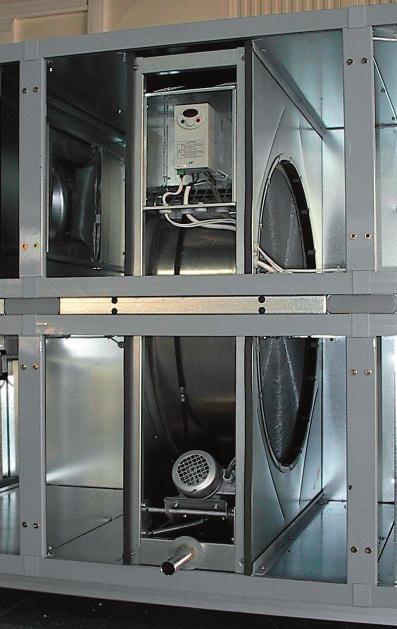

4 1. HLAVNÉ ÚDAJE POHONU 1.1. Stavba zariadenia Úloha pohonu výmenníka: Regulovaný spätný zisk energie z odvodného vzduchu. 1 Rozsah spolupráce: Zostava pohonu je integrálnou časťou każdého rotačného výmenníka dodávaného cez VTS. Hlavné elementy: menič frekvencie 2. rotor výmenníka 3. remeňový pohon rotora 4. kablovanie pohonu 5. motoreduktor asynchronny motor spriahnutý uhlovou redukčnou prevodovkou Opis práce zariadenia Zadaním pohonu je rozbeh a plynulé riadenie rýchlosti otáčok výmenníka v rozsahu od 3 do 10 otáčok za minutu. Regulácia rýchlosti rotora sa získa pomocou zmeny frekvencie napätia napájajúceho motor. Využívajúc široký spôsob funkcii meniča frekvencie je možno detilne monitorovať parametre práce pohonu. 2

5 2. TECHNICKÉ PARAMETRE 2.1. Konštrukcia Asynchrónny motoreduktor s uhlovou prevodovkou a remenicou Jednotlivé elementy sú rozmiestnené vnútry opláštenia rotačného výmenníka v zodpovedajúcich pripevňovacích priehradkách 2.2. Parametre práce Systém TN Napájacie napätie U 3 1x( )V ±10% Nominálna frekvencia Hz ±5% Krytie (po zabudovaní do jednotky VTS) IP54 Prípustná teplota práce 0 50 C Napätie riadiacich obvodov meniča 24 V DC Prostredie EMC Nominálne údaje elementov pohonu údaje jednotky údaje motora údaje meniča Veľkosť jednotky Priemer rotora výmenníka typ P n U n I n typ U n I n (str primárna) I n (str sekundárna) [mm] [kw] [V] [A] [V] [A] [A] [Hz] [Hz] f min f max LF 56 / 4B LF 56 / 4B LF 56 / 4B LF 56 / 4B LF 56 / 4B SV004iC LF 63 / 4B F-MOD LF 63 / 4B x230 Made by LSiS 1x230 5,5 2, LF 63 / 4B (LG) LF 63 / 4B M7 1B4 TERM , M7 1B4 TERM , M7 1B4 TERM , M7 1B4 TERM , M7 1B4 TERM ,

6 3. INŠTALÁCIA A KONFIGURACIA POHONU V ZOSTAVE S AUTOMATIKOU VTS! POZOR! Nebezpečné elektrické napätie! Menič pripojiť v stave bez napätia Zabezpečiť obvod pred prípadným zapnutím. Pripoj uzemnenie. Príslušné zariadenia ktoré budú pod napätím treba zakrytovať. Všetky práce : inštalačne, prevádzkové a údržbové, musia byť vykonávané zodpovedajúco preškolenou a odbornou obsluhou. Pri inštalačných prácach dávať pozor na statický náboj pri dotyku prístroja pri rozbaľovaní. Riadiace káble musią byť inštalované takým spôsobom, aby nepodliehali vplyvu indukčných a kapacitných rušení vzhľadom na funkčnosť automatiky. Kolísanie a odchýlky nominálneho napájacieho napätia sieti musí spĺňať požiadavky uvedené v technických parametroch. V iných prípadoch môže vystúpiť rušenie alebo nebezpečné stavy. Po odpojení napájania meniča frekvencie môže na niektorých častiach objaviť nebezpečné napätie z nabitých kapacít.potrebné je osadiť upozorňujúce nápisy Schéma elektrických obvodov pohonu výmenníka L N PE 1 230V / 50Hz > P4 CM RS 485 Modbus L1 L2 P P1 N U V W uzemnenie M 3~ Pre splnenie požiadaviek elektromagnetickej kompatibility, uzemnenie motorového kábla musi byť uzemnený na oboch koncoch na str motora aj na str meniča 4

7 3.2. Pripojenie napájania a riadenia pohonu výmenníka Rozvádzače produkcie VTS typu VS CG ACX36-2 sú pripravené na bezprostredné pripojenie zostavy pohonu výmenníka.rozvádzače sú štandardne vybavené odpovedajúcim zabezpečením vrátane svoriek na napájanie a riadenie meniča. Ak je na rozvádzač pripojený užívateľský interface VS 00 HMI Advanced, konfiguráciu parametrov meniča možné previesť automaticky, využívajúc opciu Programowanie Przemiennika w zakładce Zaawansowane. Spôsob pripojenia napájania zostavy pohonu do rozvádzača VTS sa nachádza na elektrickej schéme rozvádzača. Spôsob pripojenia komunikačnej linky na riadenia rotačného výmenníka sa nachádza na aplikačnej schéme automatiky, dodávanej spolu s rozvádzačom Konfigurácia meniča Lp. Názov parametru Kod parametru Hodnota 1 Akceleračný čas ACC 30,0 2 Deceleračný čas dec 30,0 3 Spôsob riadenia Drv 3 4 Spôsob zadávania frekvencie Frq 8 5 Nominálna frekvencia F22 50,00 6 Termické zabezpečenie motora F50 1 Veľkosť jednotky Prípustné preťaženie do 1 min H Počet pólov motora H32 5,00 4,00 4,33 9 Nomnálny poślizg motora H33 0,6 1,0 2,1 10 Nominálny prúd motora H34 0,5 0,8 1,5 11 Prúd motora na prázdno H Mód riadenia momentom I Adresa Modbus I Reakcia na zánik komunikácie I Čas očakávania na komunikáciu I63 20,0 16 Automatické nastavenie parametrov H41 1 Po vyvolaní funkcie automatického nastavenia parametrov, je potrebné počkať aż sa na displeji meniča zmení z TUn na H41. Čas trvania autotuningu meniča trvá około 1 minuty Zabezpečenie motora! Ochrana motoru proti preťaženiu je realizovaná dvoma spôsobmy. Frekvenčný menič je vybavený algoritmom, ktorý počíta čas a hodnotu prúdového preťaženia elektromotra (i 2 t integral). Ak menič potvrdí preťaženie, odpája motor a signalizuje alarm. Prídavná ochrana je realizovaná pomocou termokontaktu integrovaného v elektromotore. Tento termokontakt preruší okruh vstupu P4 FM v prípade prehriatia elektromotoru. Po vypnutí z dôvodu prehriatia je vyhlásený alarm: Po aktivácii alarmu je pre jeho resetovanie potrebné vypnúť a opetovne zapnúť napájacie meniče napätia. Po każdom takom odstavení je potrebné počkať 20 minut pred opätovným spustením pohonu výmenníka. Je to čas potrebný na ochladenie motora. Bezprestávkové spustenie môže spôsobiť poškodenie motora! 5

8 4. INŠTALÁCIA A KONFIGURÁCIA POHONU V INÝCH ZOSTAVÁCH AUTOMATIKY! POZOR! Nebezpečné elektrické napätie! Menič pripojiť v stave bez napätia. Zabezpečiť obvod pred prípadným zapnutím. Pripoj uzemnenie. Príslušné zariadenia ktoré budú pod napätím treba zakrytovať. Všetky práce: inštalačne, prevádzkové a údržbové, musia byť vykonávané zodpovedajúco preškolenou a odbornou obsluhou. Pri inštalačných prácach dávať pozor na statický náboj pri dotyku prístroja pri rozbaľovaní. Riadiace káble musią byť inštalované takým spôsobom, aby nepodliehali vplyvu indukčných a kapacitných rušení vzhľadom na funkčnosť automatiky. Kolísanie a odchýlky nominálneho napájacieho napätia sieti musí spĺňať požiadavky uvedené v technických parametroch. V iných prípadoch môže vystúpiť rušenie alebo nebezpečné stavy. Po odpojení napájania meniča frekvencie môže na niektorých častiach objaviť nebezpečné napätie z nabitých kapacít.potrebné je osadiť upozorňujúce nápisy Schéma elektrických obvodov pohonu výmenníka L N PE 1 230V / 50Hz P4 CM RS 485 Modbus > L1 L2 P P1 N U V W ground clamp M 3~ Pre splnenie požiadaviek elektromagnetickej kompatibility, uzemnenie motorového kábla musi byť uzemnený na oboch koncoch na str motora aj na str meniča! Zabezpečenie obvodu napájanie meniča frekvencie: 1. inštalačný vypínač typu B6 2. poistková vložka typu Gg6 6

9 4.2. Riadenie pohonu výmenníka Široký rozsah funkcií frekvenčného meniča umožňuje prispôsobiť pohon výmenníkov rôznym požiadavkám klientov. Funkcia frekvenčného meniča ic5: 1. 5 dvojstavových riadiacich vstupov, napr. start / stop / výber rýchlosti (1 zo 7) 2. prúdové alebo napäťové vstupy pre zadávanie frekvencie práce 3. dva konfigurovateľné dvojstavové výstupy reléové a tranzistorové 4. interface RS485 s komunikačným protokolom umožňujúcim plné riadenie výmenníkov 4.3. Príklad konfigurácie meniča Opis práce: 1. zadávanie frekvencie cez analógový napäťový vstup 2. príkaz Start/Stop cez dvojstavový vstup 3. signalizácia alarmov cez univerzálny kontaktný výstup Schéma pripojenia na svorkovnici meniča P4 P5 VR V1 CM I AM 30A 30B 30C MO EXTG P24 P1 P2 CM P3 0-10V zadávanie frekvencie riadiace svorky Alarm Start/Stop Zoznam parametrov meniča pre príklad konfigurácie Lp. Názov parametru Kod parametru Hodnota 1 Akceleračný čas ACC 30,0 2 Deceleračný čas dec 30,0 3 Spôsob riadenia Drv 1 4 Spôsob zadávania frekvencie Frq 3 5 Nominálna frekvencia F22 50,00 6 Termické zabezpečenie motora F50 1 Veľkosť jednotky Prípustné preťaženie do 1 min H Počet pólov motora H32 5,00 4,00 4,33 9 Nomnálny poślizg motora H33 0,6 1,0 2,1 10 Nominálny prúd motora H34 0,5 0,8 1,5 11 Prúd motora na prázdno H Mód riadenia momentom I Filter napäťového výstupu V1 I Mierka vstupu V1 - min I7 1 Veľkosť jednotky Mierka frekvencie - min I Mierka vstupu V1 - max I9 9 Veľkosť jednotky Mierka frekvencie - max I Automatické nastavenie parametrov H41 1 Po vyvolaní funkcie automatického nastavenia parametrov, je potrebné počkať aż sa na displeji meniča zmení z TUn na H41. Čas trvania autotuningu meniča trvá około 1 minuty. 7

10 4.4. Zabezpečenie motora! Ochrana motoru proti preťaženiu je realizovaná dvoma spôsobmi vo frekvenčnom meniči, ktorý ráta čas a hodnotu prekročenia prúdu motora (i 2 t). Ak menič potvrdí preťaženie, odpája motor a signalizuje alarm. Prídavná ochrana je realizovaná pomocou termokontaktu integrovaného v elektromotore. Tento termokontakt preruší okruh vstupu P4 FM v prípade prehriatia elektromotoru. Po vypnutí z dôvodu prehriatia je vyhlásený alarm: Po aktivácii alarmu je pre jeho resetovanie potrebné vypnúť a opetovne zapnúť napájacie meniče napätia. Po każdom takom odstavení je potrebné počkať 20 minut pred opätovným spustením pohonu výmenníka. Je to čas potrebný na ochladenie motora. Bezprestávkové spustenie môže spôsobiť poškodenie motora! 5. ODPORÚČANIA PRE INŠTALÁCIU 5.1. Odporúčané prierezy káblov Rozmer, určenie Opis Parameter Obrázok 3x1,5mm 2 Napájanie meniča 1x1mm 2 alebo 2x1mm 2 control circuits Viacžilový kábel, medené žily, jedno alebo viacdrôtové v izolacii z PCV. Riadiace káble s medenými žilami, tienené medenou sieťovinou v izolacii z PCV. Napätie: 450/750V Teplota práce: -40 do 70 C Napätie: 300/500 V Teplota práce: -40 do 70 C UTP alebo STP, 2x2x24 AWG (2 pary) komunikácia Káble medené viacžilové v izolacii z PCV alebo PE; krútené pary pre minimalizaciu rušenia; okrem typu UTP vybaveného dodatkovým tienením Teplota práce: -20 do 60 C Prierezy káblov sú určené ohľadom na dlhotrvajúcu prúdovú záťaž pre uloženie zhodne s obrázkom pre zaťaženie troch žíl. Ohľadom na selektívnosť zabezpečenia, dlžku a spôsob ułożenia kábla je potrebné konfrontovať odporúčané prierezy napájacích káblov uvedených v tabuľke. 8
