1 Master 6 zones 230VAC for actuators POKYNY PRE POUŽÍVATEĽA SK Master 6 zón = pre pohony (bez prúdu zatvorené) 3-5 NÁVOD K OBSLUZE CZ Master modul 230 V stř. pro 6 zón (bez proudu uzavřeno) 6-8 1

2 2

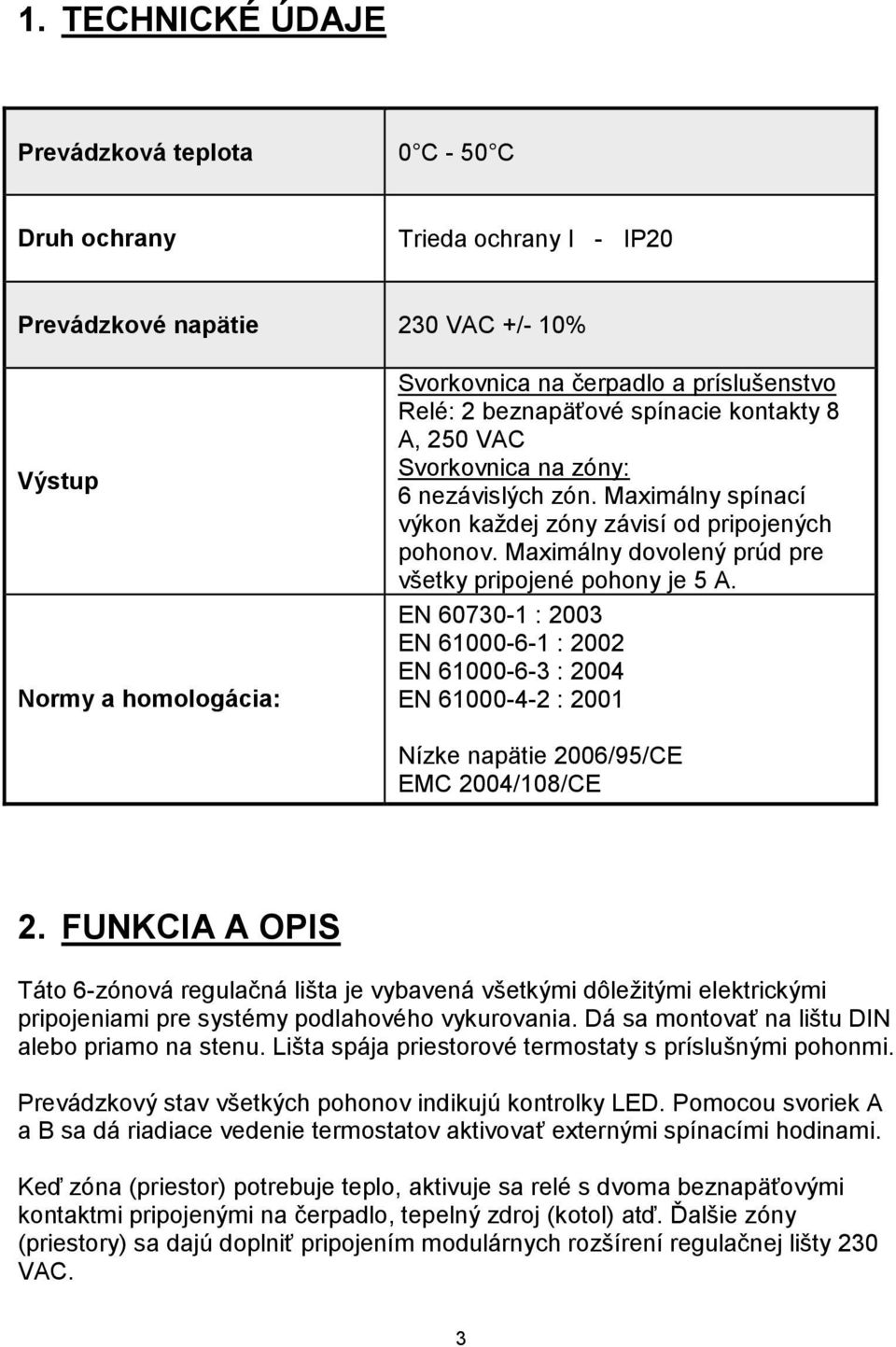

3 1. TECHNICKÉ ÚDAJE Prevádzková teplota 0 C - 50 C Druh ochrany Trieda ochrany I - IP20 Prevádzkové napätie 230 VAC +/- 10% Výstup Normy a homologácia: Svorkovnica na čerpadlo a príslušenstvo Relé: 2 beznapäťové spínacie kontakty 8 A, 250 VAC Svorkovnica na zóny: 6 nezávislých zón. Maximálny spínací výkon každej zóny závisí od pripojených pohonov. Maximálny dovolený prúd pre všetky pripojené pohony je 5 A. EN : 2003 EN : 2002 EN : 2004 EN : 2001 Nízke napätie 2006/95/CE EMC 2004/108/CE 2. FUNKCIA A OPIS Táto 6-zónová regulačná lišta je vybavená všetkými dôležitými elektrickými pripojeniami pre systémy podlahového vykurovania. Dá sa montovať na lištu DIN alebo priamo na stenu. Lišta spája priestorové termostaty s príslušnými pohonmi. Prevádzkový stav všetkých pohonov indikujú kontrolky LED. Pomocou svoriek A a B sa dá riadiace vedenie termostatov aktivovať externými spínacími hodinami. Keď zóna (priestor) potrebuje teplo, aktivuje sa relé s dvoma beznapäťovými kontaktmi pripojenými na čerpadlo, tepelný zdroj (kotol) atď. Ďalšie zóny (priestory) sa dajú doplniť pripojením modulárnych rozšírení regulačnej lišty 230 VAC. 3

Maximálny dovolený prúd pre všetky pripojené pohony je 5 A. EN 60730-1 : 2003 EN 61000-6-1 : 2002 EN 61000-6-3 : 2004 EN 61000-4-2 : 2001 Nízke napätie 2006/95/CE EMC 2004/108/CE 2.

4 3. UKAZOVATELE LED Zelený: - vykurovacia prevádzka (potreba tepla príp. obeh vody vo vykur. okruhu Ukazovatele LED pre každú zónu káblové svorky výstupov relé na čerpadlo, kotol príp. príslušenstvo káblové svorky na napájanie/pripojenie k elektrickej sieti svorkovnica na priestorové termostaty a pohony na 1 zónu 4. KOMBINÁCIE (6, 10, 12 zón) MASTER 6 zón + TIMER (časový spínač) MASTER 6 zón + SLAVE 4 zóny + TIMER MASTER 6 zón + SLAVE 6 zón + TIMER 4

príslušenstvo káblové svorky na napájanie/pripojenie k elektrickej sieti svorkovnica na priestorové termostaty a

5. Kabeláž KOTOL Až 12 termostatov Funkcia premostenia 1 termostat na reguláciu viacerých zón. Medzi zónami treba premostiť iba svorky 1.

5 5. Kabeláž KOTOL Až 12 termostatov Funkcia premostenia 1 termostat na reguláciu viacerých zón. Medzi zónami treba premostiť iba svorky čerpadlo 50Hz N PE L N PE L Externé napájanie 50Hz Napájanie 50Hz Až 12 zón Max. 24 pohonov SLAVE 4 actuators max per zone 4 actuators max per zone Important note In this way, the maximum number of actuators (zones bridged) will be done by the current capacity of the thermostat used. Check the thermostat characteristics before bridge. 5

4 4 2 4 4 2 1 čerpadlo 50Hz N PE L N PE L Externé napájanie 50Hz Napájanie 50Hz Až 12 zón Max.

6 6. TECHNICKÉ ÚDAJE Provozní teplota 0 C - 50 C Druh ochrany Třída ochrany I - IP20 Provozní napětí 230 VAC +/- 10% Výstup Normy a osvědčení: Svorkovnice pro čerpadlo a příslušenství Relé: 2 bezpotenciálové spínací kontakty 8A, 250V Svorkovnice pro zóny: 6 nezávislých zón. Maximální spínací výkon každé zóny je závislý na připojených pohonech. Maximální povolený elektrický příkon pro všechny připojené pohony je 5 A. EN : 2003 EN : 2002 EN : 2004 EN : 2001 Nízké napětí 2006/95/CE Elektromagnet. kompatibilita 2004/108/CE 7. FUNKCE A POPIS Tento zónový regulátor pro šest zón má všechny relevantní elektrické přípojky pro systémy podlahového vytápění. Lze jej namontovat na lištu DIN nebo přímo na stěnu. Regulátor spojuje prostorové termostaty s příslušnými pohony. Provozní stav všech pohonů je vždy indikován odpovídající LED kontrolkou. Prostřednictvím přípojek A a B je možno termostaty aktivovat externími spínacími hodinami. Pokud některá zóna (prostor) požaduje teplo, aktivuje se relé s dvěma bezpotenciálovými kontakty (čerpadlo, zdroj tepla (kotel) atd.). Další zóny (prostory) lze přidat připojením modulárního rozšíření regulačního rozdělovače 230 V. 6

Maximální povolený elektrický příkon pro všechny připojené pohony je 5 A. EN 60730-1 : 2003 EN 61000-6-1 : 2002 EN 61000-6-3 : 2004 EN 61000-4-2 : 2001 Nízké napětí 2006/95/CE Elektromagnet.

7 8. INDIKACE LED Zelená: - provoz vytápění (potřeba tepla popř. voda cirkuluje přes otopný okruh) Indikace LED pro každou zónu Kabelové svorky výstupu relé pro čerpadlo, kotel, popř. příslušenství Kabelové svorky pro elektrické napájení/síťovou přípojku Svorkovnice pro prostorový termostat a pohony pro 1 zónu 9. Možnosti kombinací (6, 10, 12 zón) MASTER 6 ZÓN + TIMER (časový spínač) MASTER 6 ZÓN + SLAVE 4 ZÓNY + TIMER MASTER 6 ZÓN + SLAVE 6 ZÓN + TIMER 7

popř. příslušenství Kabelové svorky pro elektrické napájení/síťovou přípojku Svorkovnice pro prostorový termostat

8 10.Kabelové propojení KOTEL Až 12 termostatů Funkce přemostění 1 termostat pro regulaci několika zón. Mezi zónami je třeba přemostit pouze svorky čerpadlo 50Hz N PE L N PE L Externí napájení 50Hz Napájení 50Hz Až 12 zón Max. 24 pohonů SLAVE Max. 4 pohony Max. 4 pohony Důležité upozornění Elektrický výkon použitého termostatu tak limituje maximální počet pohonů (u připojených zón). Před přemostěním zkontrolujte technické údaje termostatu. 2

4 4 2 4 4 2 1 čerpadlo 50Hz N PE L N PE L Externí napájení 50Hz Napájení 50Hz Až 12 zón Max. 24 pohonů SLAVE Max.
