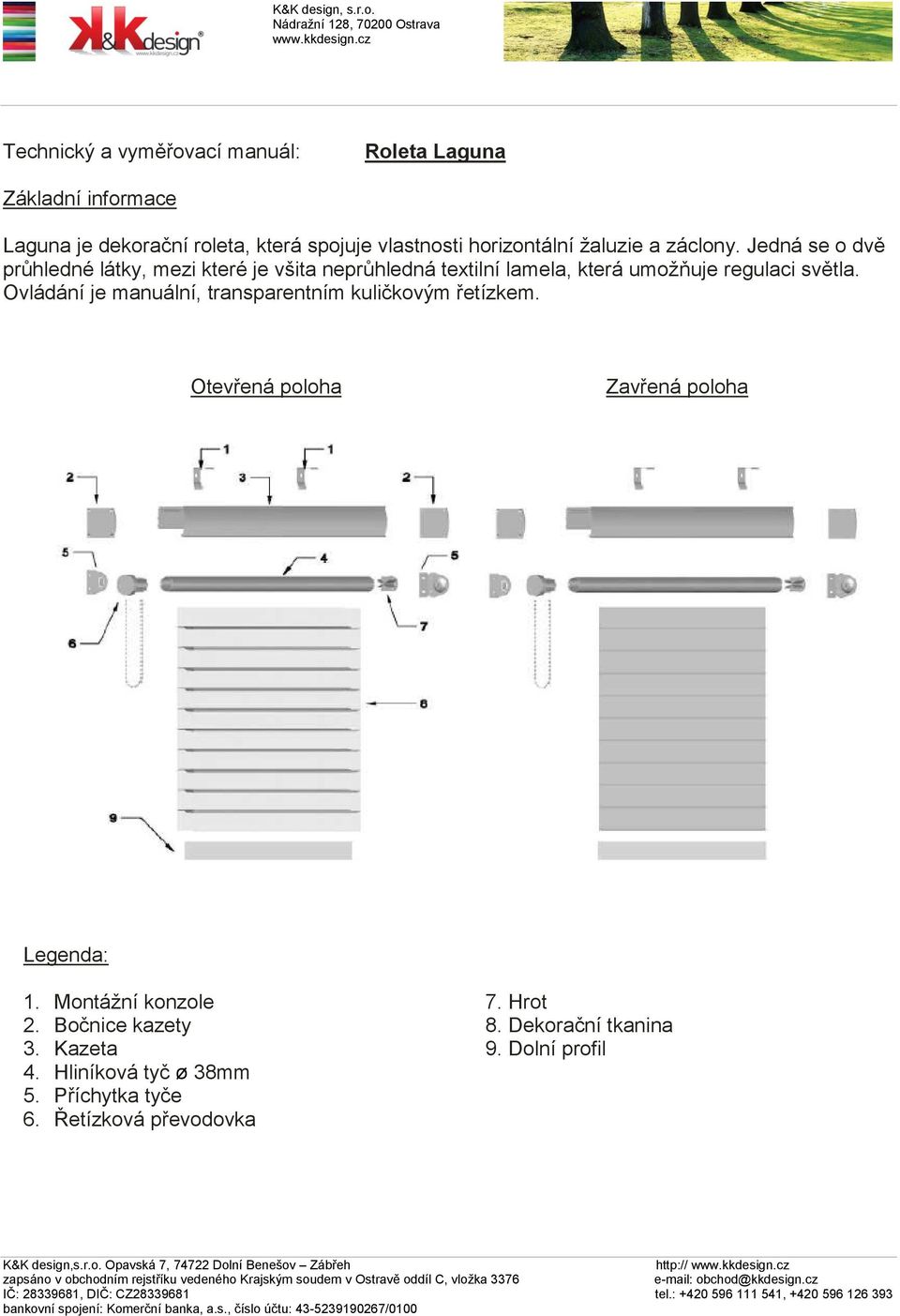

1 Technický a vyměřovací manuál: Roleta Laguna Základní informace Laguna je dekorační roleta, která spojuje vlastnosti horizontální žaluzie a záclony. Jedná se o dvě průhledné látky, mezi které je všita neprůhledná textilní lamela, která umožňuje regulaci světla. Ovládání je manuální, transparentním kuličkovým řetízkem. Otevřená poloha Zavřená poloha Legenda: 1. Montážní konzole 7. Hrot 2. Bočnice kazety 8. Dekorační tkanina 3. Kazeta 9. Dolní profil 4. Hliníková tyč ø 38mm 5. Příchytka tyče 6. Řetízková převodovka

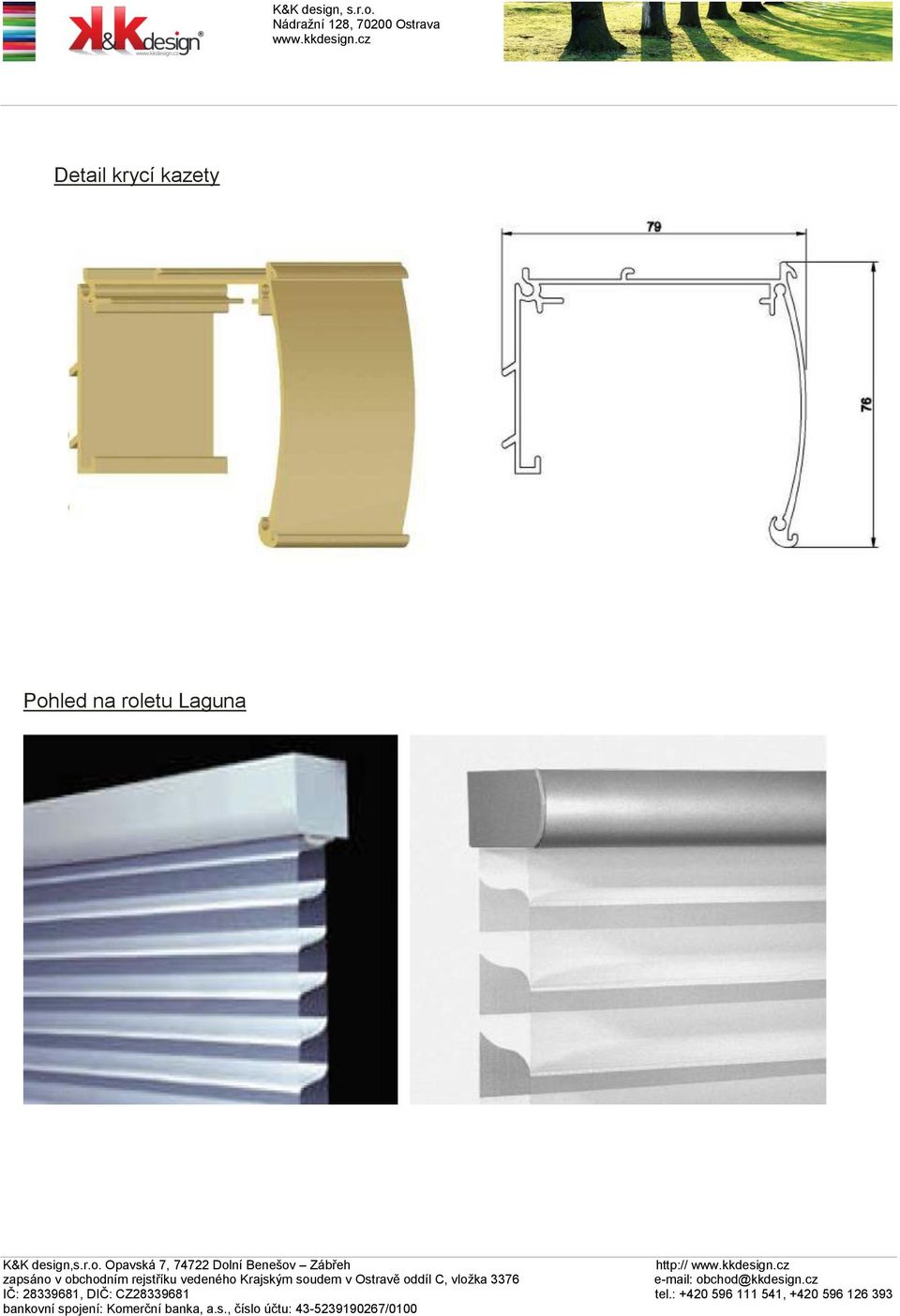

2 Detail krycí kazety Pohled na roletu Laguna

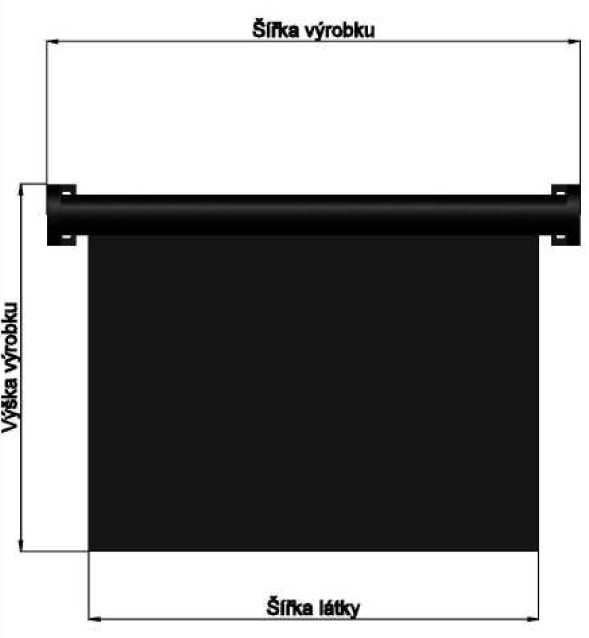

3 Zaměřovací manuál odpočty od šíře výrobku Roleta Laguna Řetízek odpočet látky 40mm Roleta lze doplnit o kazetové provedení (navýšeníodečtu látky o 7mm). Vzhledem k tomu, že tkanina rolety Laguna je tvořena jednotlivými pruhy látky o pevně daném rozměru 50mm, musí být celková výška výrobku vždy násobkem tohoto rozměru. Tyto výšky je nutné dodržet, tzn. nelze vyrobit roletu Laguna v jiné výšce, než dle ceníkových rozměrů. Výškou výrobku se rozumí vzdálenost od horní hrany kazety (či příchytek) po spodní okraj spodního profilu v nejnižší poloze. Šířkou se rozumí celková šířka kazety, nebo vzdálenost vnějších hran příchytek (pokud je roleta objednána bez kazety).

4 Návod k montáži Upozornění: Při zaměření a následné montáži věnujte pozornost všem případným překážkám a výčnělkům, které by mohly kolidovat s umístěním a pohybem rolety (parapet, klika okna atpd.). Potřebné vybavení: metr, tužka, vodováha, vrtačka, šroubovák, spojovací materiál. Doporučené kotvení: do zdiva či betonu vrták ø6mm, hmoždinky 6mm, vruty 4 x 40mm, do dřeva vrták ø4mm, vrtuy 4 x 30mm do sádrokartonu speciální vrták a hmoždinky do sádrokartonu, vruty 4 x 40mm Montáž bez kazety 1) Pečlivě změříme místa kotvení příchytek. Správný rozestup příchytek zjistíme cvičným sestavením rolety na stole či na podlaze. 2) Tužkou označíme místa pro vyvrtání otvorů. Kotvit lze čelně i stropně, u některých typů rolet i bočně.

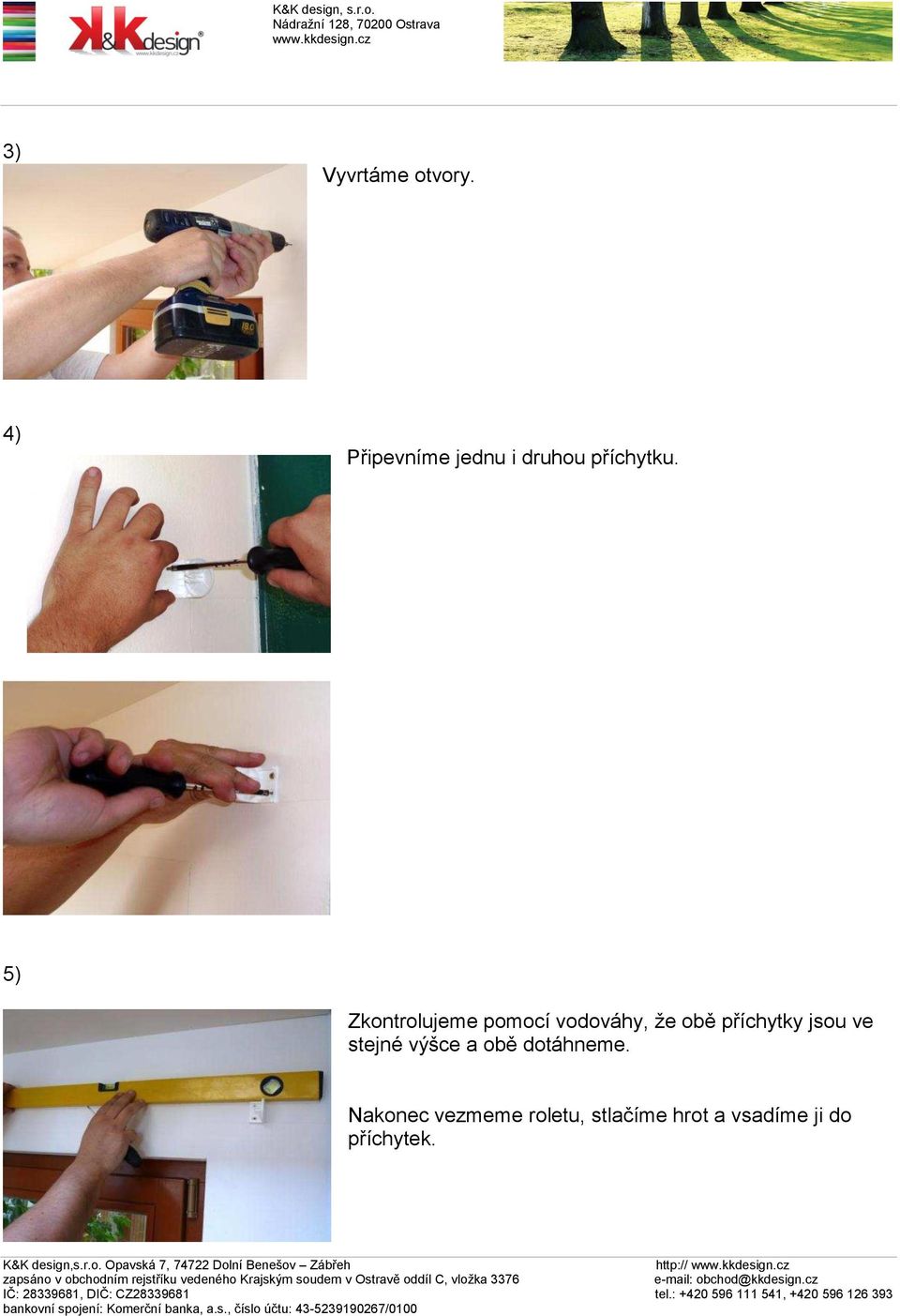

5 3) Vyvrtáme otvory. 4) Připevníme jednu i druhou příchytku. 5) Zkontrolujeme pomocí vodováhy, že obě příchytky jsou ve stejné výšce a obě dotáhneme. Nakonec vezmeme roletu, stlačíme hrot a vsadíme ji do příchytek.

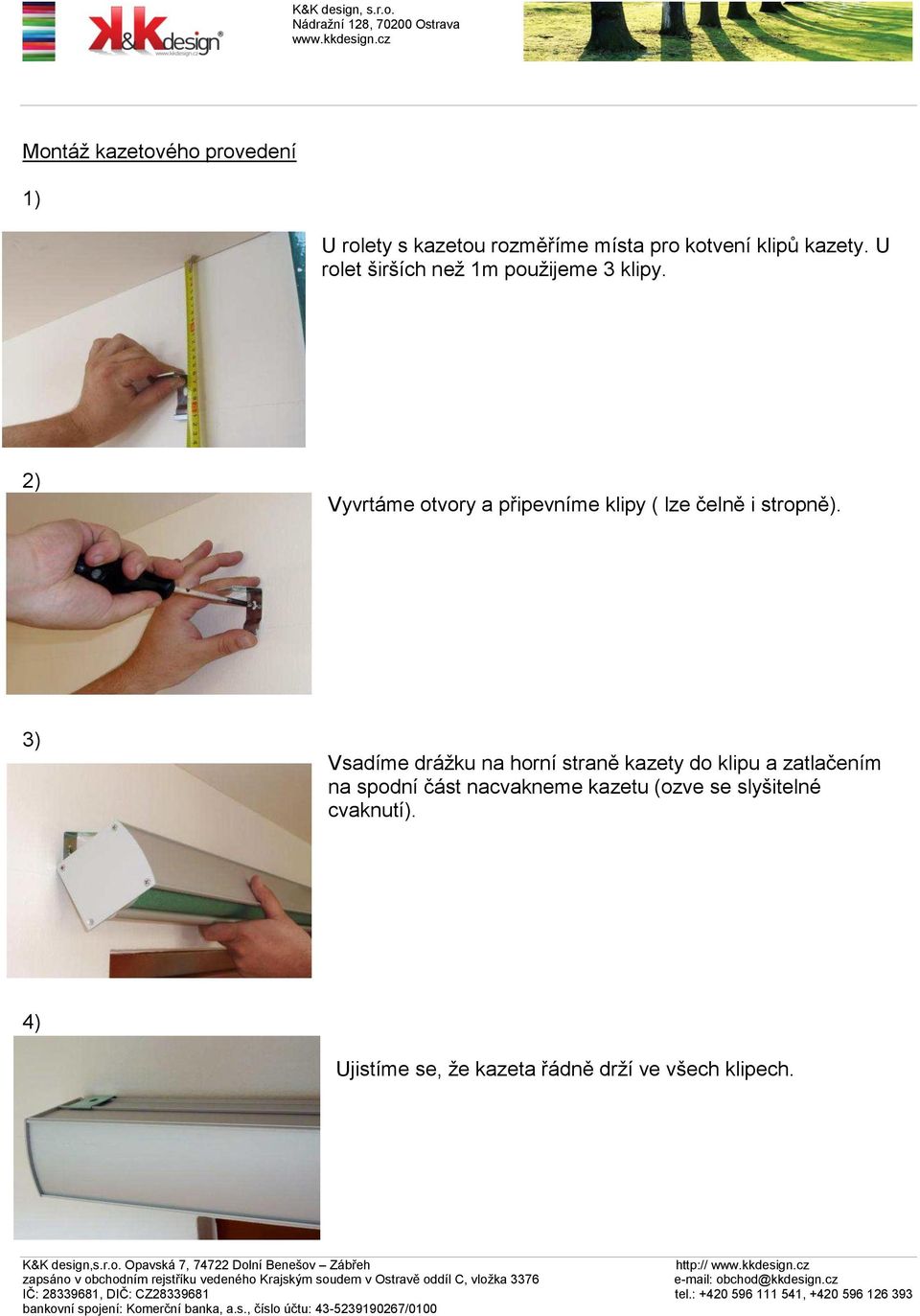

6 Montáž kazetového provedení 1) U rolety s kazetou rozměříme místa pro kotvení klipů kazety. U rolet širších než 1m použijeme 3 klipy. 2) Vyvrtáme otvory a připevníme klipy ( lze čelně i stropně). 3) Vsadíme drážku na horní straně kazety do klipu a zatlačením na spodní část nacvakneme kazetu (ozve se slyšitelné cvaknutí). 4) Ujistíme se, že kazeta řádně drží ve všech klipech.

7 Ovládání rolety Laguna Na zvoleném konci tyče je umístěna převodovka s ovládacím řetízkem. Plynulým tahem za jednu či druhou stranu řetízku dochází k pohybu rolety nahoru či dolů. Na řetízku jsou umístěny dorazy, které slouží jako pojistky proti přejetí horní a dolní koncové polohy. Důležité upozornění: Při ovládání rolety je nutno vyvíjet tah na řetízek pouze směrem kolmo dolů. V jiném případě může dojít k vytržení řetízku z převodovky, nebo jiným poškozením rolety, na které se nevztahuje záruka. Údržba Mechanismus rolet Laguna je vyroben z velmi kvalitních materiálů a nevyžaduje žádnou speciální údržbu. Navíjecí tyče jsou hliníkové, kovové díly jsou opatřeny vypalovaným lakem, plastové díly jsou vyráběny moderní technologií a mají dlouhou životnost. Pokud je roleta umístěna v prašném prostředí, nebo pokud se v interiéru provádějí např. stavení úpravy, může dojít k tomu, že prach a nečistoty proniknou do mechanických částí (např. převodovka) a následně dojde ke zhoršení funkčnosti rolety. V takovém případě je nutno roletu odborně rozebrat a vyčistit. Látku na roletu Laguna lze čistit pouze suchou cestou, vysavačem nebo měkkým kartáčem, popřípadě opatrným otřením navlhčeným hadříkem. V případě závažnějšího znečištění látky lze provést její výměnu při zachování původního mechanizmu. Pokud chcete mít jistotu, že Vaše rolety jsou stále v perfektním stavu a maximálně prodloužit jejich životnost, doporučujeme Vám objednat si preventivní servisní prohlídku rolet v intervalech cca 1/rok.
