1 LIVING ENVIRONMENT SYSTEMS CENÍK 2017 Splitové a multisplitové systémy, (H)VRF systémy, tepelná čerpadla a rekuperační jednotky Lossnay Platný od 1. dubna 2017 Předpokládaná platnost do 30. dubna 2018

2 Mitsubishi Electric Corporation Společnost Mitsubishi dějiny psané třemi diamanty Mladý japonský podnikatel Yataro Iwasaki pocházel z města Kóči na ostrově Šikoku, který byl domovem úspěšného klanu Tosa. Pro tento klan Yataro Iwasaki pracoval a byl vyznamenán za své obchodní operace. V roce 1870 založil malou námořní společnost s pronajatými loděmi od klanu Tosa pod názvem Tsukumo Shokai. V roce 1872 změnila společnost svůj název na Mitsukawa Shokai. V roce 1874 Yataro Iwasaki změnil firemní logo sloučením rodinného erbu jeho rodiny (tři na sebe naskládané diamanty) a rodinného erbu klanu Tosa (kotvice plovoucí zvaná také jako vodní kaštan). Po úpravě loga dostala společnost nový název Mitsubishi Shokai. První část z názvu Mitsubishi mitsu, v japonštině znamená tři. Druhá část názvu hishi je název pro vodní kaštan. Pokud sloučíme oba znaky do jednoho slova, ( hishi se změní na bishi ), tak tímto spojením vznikne Mitsu-bishi. V roce 1875 se zrodila společnost se třemi diamanty Mitsubishi Mail Steamship Company, základ dnešních sdružených společností Mitsubishi. V roce 1914 bylo logo změněno do jeho finální podoby.

3 Obsah M-série (RAC) Mr. Slim (PAC) Klimatizační systémy MITSUBISHI ELECTRIC Splitové invertorové systémy chlazení / topení Multisplitové invertorové systémy chlazení / topení Příslušenství pro M-sérii (RAC) Systémy Standard INVERTER chlazení / topení Systémy Power INVERTER chlazení / topení Systémy Zubadan INVERTER chlazení / topení Příslušenství pro sérii Mr. Slim (PAC) Paralelní multisplitové systémy - duo, trio, quadro, rozdělovače chladiva Délky potrubí při návrhu splitových a multisplitových systémů Mr. Slim Přehled řízení systémů Mr.Slim Systém vzduchových dveřních clon CITY MULTI (VRF) Venkovní jednotky S a Y-série, Zubadan PUMY P, PUHY P, HP Venkovní jednotky Y-série a WY-série PUHY EP, PQHY P Venkovní jednotky R2-série PURY P, EP Venkovní jednotky WR2-série PQRY P Rozdělovače chladiva BC-controllery CMB-P Venkovní jednotky řady REPLACE MULTI PUHY RP, PURY RP Vnitřní jednotky VRF Jednotky pro přípravu studené / teplé vody Vnitřní jednotky HVRF hybridní systémy Dálková ovládání a centrální řídicí systémy Přesná klimatizace PFD (IT aplikace) Průmyslové chladící skříně Tepelné čerpadlo CO 2 (R744) QAHV Chillery EAHV, EACV LOSSNAY JET TOWEL ODVLHČOVAČ TEPELNÁ ČERPADLA Větrací rekuperační jednotky LGH-RVX, VL100U-E, dálková ovládání Bezdotykové vysoušeče rukou JET TOWEL Odvlhčovač MJ-E16VX Mr.Slim+ ZUBADAN / POWER INVERTER / ECODAN Typická zapojení tepelných čerpadel DĚLENÝ CENÍK M-série (RAC) 46 Mr. Slim (PAC) 48 ATW (tepelná čerpadla) 50 TECHNICKÉ INFO Přímý výpar pro VZT jednotky PAC-IF012 / PAC-IF Dodací podmínka: Cena: EXW Pardubice Ceny jsou uváděny v českých korunách CZK bez DPH 1

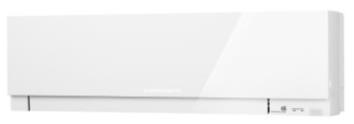

4 M-SÉRIE (RAC) 1. Nástěnné splitové jednotky s velmi tichým chodem od 21 db(a) Vnitřní / venkovní jednotka MSZ-SF25VE / MUZ-SF25VE 2,5 (0,9-3,4) / 3,2 (1,0-4,1) MSZ-SF35VE / MUZ-SF35VE 3,5 (1,1-3,8) / 4,0 (1,3-4,6) MSZ-SF42VE / MUZ-SF42VE 4,2 (0,8-4,5) / 5,4 (1,3-6,0) MSZ-SF50VE / MUZ-SF50VE 5,0 (1,4-5,4) / 5,8 (1,4-7,3) MSZ-GF60VE / MUZ-GF60VE 6,0 (1,5-7,5) / 6,8 (2,0-9,3) MSZ-GF71VE / MUZ-GF71VE 7,1 (2,4-8,7) / 8,1 (2,2-9,9) PREMIUM - Designové nástěnné splitové jednotky v bílé nebo černé barvě (B) Vnitřní / venkovní jednotka MSZ-EF25VE3W (B) / MUZ-EF25VE 2,5 (1,2-3,4) / 3,2 (1,1-4,2) MSZ-EF35VE3W (B) / MUZ-EF35VE 3,5 (1,4-4,0) / 4,0 (1,8-5,5) MSZ-EF42VE3W (B) / MUZ-EF42VE 4,2 (0,9-4,6) / 5,4 (1,4-6,3) MSZ-EF50VE3W (B) / MUZ-EF50VE 5,0 (1,4-5,4) / 5,8 (1,6-7,5) Jednotka v bílém provedení má označení EFxxVE3W, v černém provedení EFxxVE3B. 3. PREMIUM - Designové nástěnné splitové jednotky ve stříbrné barvě (S) Vnitřní / venkovní jednotka MSZ-EF25VE3S / MUZ-EF25VE 2,5 (1,2-3,4) / 3,2 (1,1-4,2) MSZ-EF35VE3S / MUZ-EF35VE 3,5 (1,4-4,0) / 4,0 (1,8-5,5) MSZ-EF42VE3S / MUZ-EF42VE 4,2 (0,9-4,6) / 5,4 (1,4-6,3) MSZ-EF50VE3S / MUZ-EF50VE 5,0 (1,4-5,4) / 5,8 (1,6-7,5) DELUXE nástěnné splitové jednotky s velmi tichým chodem - 20dB(A), 3D Human senzor, plazma quad filtr, dvojdílná žaluzie Vnitřní / venkovní jednotka MSZ-FH25VE / MUZ-FH25VE 2,5 (1,4-3,5) / 3,2 (1,8-5,5) MSZ-FH35VE / MUZ-FH35VE 3,5 (0,8-4,0) / 4,0 (1,0-6,3) MSZ-FH50VE / MUZ-FH50VE 5,0 (1,9-6,0) / 6,0 (1,7-8,7) DELUXE NORDIC - nástěnné splitové jednotky s velmi tichým chodem - 20dB(A), 3D Human senzor, plazma quad filtr, dvojdílná žaluzie, 100% topný výkon až do -15 C, rozsah použití vytápění do -25 C Vnitřní / venkovní jednotka MSZ-FH25VE / MUZ-FH25VEHZ 2,5 (1,4-3,5) / 3,2 (1,8-5,5) MSZ-FH35VE / MUZ-FH35VEHZ 3,5 (0,8-4,0) / 4,0 (1,0-6,3) MSZ-FH50VE / MUZ-FH50VEHZ 5,0 (1,9-6,0) / 6,0 (1,7-8,7)

5 6. DIAMOND Luxusní nástěnné splitové jednotky R32 Vnitřní / venkovní jednotka MSZ-LN25VGW / MUZ-LN25VG 2,5 (1,0-3,5) / 3,0 (0,8-5,4) MSZ-LN35VGW / MUZ-LN35VG 3,5 (0,8-4,0) / 3,6 (1,0-6,3) MSZ-LN50VGW / MUZ-LN50VG 5,0 (1,0-6,0) / 4,5 (1,0-8,2) MSZ-LN60VGW / MUZ-LN60VG 6,1 (1,4-6,9) / 6,0 (1,8-9,3) Písmeno W natural white 7. DIAMOND Luxusní nástěnné splitové jednotky R32 Vnitřní / venkovní jednotka MSZ-LN25VG* / MUZ-LN25VG 2,5 (1,0-3,5) / 3,0 (0,8-5,4) MSZ-LN35VG* / MUZ-LN35VG 3,5 (0,8-4,0) / 3,6 (1,0-6,3) MSZ-LN50VG* / MUZ-LN50VG 5,0 (1,0-6,0) / 4,5 (1,0-8,2) MSZ-LN60VG* / MUZ-LN60VG 6,1 (1,4-6,9) / 6,0 (1,8-9,3) Symbol * je nahrazen písmenem V pearl white, B onyx black, R ruby red 8. DIAMOND NORDIC Luxusní nástěnné splitové jednotky R32 Vnitřní / venkovní jednotka MSZ-LN25VGW / MUZ-LN25VGHZ 2,5 (0,8-3,5) / 3,2 (1,0-6,3) MSZ-LN35VGW / MUZ-LN35VGHZ 3,5 (0,8-4,0) / 4,0 (1,0-6,6) MSZ-LN50VGW / MUZ-LN50VGHZ 5,0 (1,4-5,8) / 6,0 (1,8-8,7) Písmeno W natural white Písmeno HZ provedení NORDIC Hyper Heating 9. DIAMOND NORDIC Luxusní nástěnné splitové jednotky v barvách R32 Vnitřní / venkovní jednotka MSZ-LN25VG* / MUZ-LN25VGHZ 2,5 (0,8-3,5) / 3,2 (1,0-6,3) MSZ-LN35VG* / MUZ-LN35VGHZ 3,5 (0,8-4,0) / 4,0 (1,0-6,6) MSZ-LN50VG* / MUZ-LN50VGHZ 5,0 (1,4-5,8) / 6,0 (1,8-8,7) Symbol * je nahrazen písmenem Písmeno HZ provedení NORDIC Hyper Heating V pearl white, B onyx black, R ruby red 3

6 10. Kazetové jednotky Vnitřní / venkovní jednotka s IR s PAR-32 SLZ-KF25VA / SUZ-KA25VA 2,6 (1,5-3,2) / 3,2 (1,3-4,5) SLZ-KF35VA / SUZ-KA35VA 3,5 (1,4-3,9) / 4,0 (1,7-5,0) SLZ-KF50VA / SUZ-KA50VA 4,6 (2,3-5,2) / 5,0 (1,7-6,5) SLZ-KF60VA / SUZ-KA60VA 5,6 (2,3-6,5) / 6,4 (2,5-7,4) PAC-SF1ME-E 3D i-see senzor pro SLZ Čerpadlo kondenzátu s výtlakem 850 mm. 11. Potrubní jednotky Vnitřní / venkovní jednotka bez DO s PAR-32 SEZ-KD25VAQ / SUZ-KA25VA 2,5 (1,5-3,2) / 2,9 (1,3-4,5) SEZ-KD35VAQ / SUZ-KA35VA 3,5 (1,4-3,9) / 3,8 (1,7-5,0) SEZ-KD50VAQ / SUZ-KA50VA 5,1 (2,3-5,6) / 6,4 (1,7-7,2) SEZ-KD60VAQ / SUZ-KA60VA 5,6 (2,3-6,3) / 7,4 (2,5-8,0) SEZ-KD71VAQ / SUZ-KA71VA 7,1 (2,8-8,3) / 8,1 (2,6-10,4) Kompaktní parapetní jednotky Vnitřní / venkovní jednotka MFZ-KJ25VE / MUFZ-KJ25VE 2,5 (0,5-3,4) / 3,4 (1,2-4,6) MFZ-KJ35VE / MUFZ-KJ35VE 3,5 (0,5-3,7) / 4,3 (1,2-5,5) MFZ-KJ50VE / MUFZ-KJ50VE 5,0 (1,6-5,7) / 6,0 (2,2-8,2) NORDIC Kompaktní parapetní jednotky - plynulá regulace (invertor) 100% topný výkon až do -15 C, rozsah použití vytápění do -25 C Vnitřní / venkovní jednotka MFZ-KJ25VE / MUFZ-KJ25VEHZ 2,5 (0,5-3,4) / 3,4 (1,2-4,6) MFZ-KJ35VE / MUFZ-KJ35VEHZ 3,5 (0,5-3,7) / 4,3 (1,2-5,5) MFZ-KJ50VE / MUFZ-KJ50VEHZ 5,0 (1,6-5,7) / 6,0 (2,2-8,2) Kazetové jednocestné jednotky - plynulá regulace (invertor) Vnitřní / venkovní jednotka MLZ-KA25VA / SUZ-KA25VA 2,5 (0,9-3,4) / 3,3 (0,9-5,1) MLZ-KA35VA / SUZ-KA35VA 3,5 (0,9-3,9) / 4,0 (0,9-6,2) MLZ-KA50VA / SUZ-KA50VA 5,0 (0,9-5,4) / 6,0 (0,9-7,9) Čerpadlo kondenzátu s výtlakem 500 mm. 4

7 15. Multisplitové jednotky (invertor) chlazení / topení pro 2 vnitřní jednotky Premium Design Diamond Venkovní jednotky MXZ-2D33 VA 3,3 (1,1-3,8) / 4,0 (1,0-4,1) MXZ-2D42 VA 4,2 (1,1-4,4) / 4,5 (1,0-4,8) MXZ-2D53 VA 5,3 (1,1-5,6) / 6,4 (1,0-7,0) MXZ-2E53 VAHZ 5,3 (1,1-6,0) / 6,4 (1,0-7,0) VAHZ Provedení NORDIC, topení do -25 C, jmenovitý výkon do -15 C. MXZ-2D33 MXZ-2D42 MXZ-2D53 MXZ-2E53 Vnitřní jednotky Výkon (kw) MSZ-SF15VA 1,5 / 1, MSZ-SF20VA 2,0 / 2, MSZ-SF25VE 2,5 / 3, MSZ-SF35VE 3,5 / 4, MSZ-SF42VE 4,2 / 4, MSZ-SF50VE 5,0 / 5, MSZ-FH25VE 2,5 / 3, MSZ-FH35VE 3,5 / 4, MSZ-EF18VE3 W/B 1,8 / 3, MSZ-EF22VE3 W/B 2,2 / 3, MSZ-EF25VE3 W/B 2,5 / 3, MSZ-EF35VE3 W/B 3,5 / 4, MSZ-EF42VE3 W/B 4,2 / 5, MSZ-EF50VE3 W/B 5,0 / 5, MSZ-EF18VE3 S 1,8 / 3, MSZ-EF22VE3 S 2,2 / 3, MSZ-EF25VE3 S 2,5 / 3, MSZ-EF35VE3 S 3,5 / 4, MSZ-EF42VE3 S 4,2 / 5, MSZ-EF50VE3 S 5,0 / 5, MSZ-LN25VG W 2,5 / 3, MSZ-LN35VG W 3,5 / 3, MSZ-LN25VG V/B/R 2,5 / 3, MSZ-LN35VG V/B/R 3,5 / 3, SEZ-KD25VAQ 2,5 / 2, SEZ-KD35VAQ 3,5 / 4, SLZ-KF25VA 2,6 / 3, SLZ-KF35VA 3,5 / 4, MFZ-KJ25VA 2,5 / 3, MFZ-KJ35VA 3,5 / 4, MLZ-KA25VA 2,5 / 3, MLZ-KA35VA 3,5 / 4, Jednotka SEZ-KD je kalkulována s kabelovým ovladačem PAR-32MAA. Jednotka SLZ-KF je kalkulována s IR dálkovým ovladačem PAR-SL100A-E. Pro připojení jednotek MSZ-LNxxVG je nutno zkontrolovat verzi venkovní jednotky. Max. délka vedení Venkovní vnitřní (a, b) Celková (a + b) MXZ-2D33 15 m 20 m Max. délka vedení MXZ-2D42, MXZ-2D53, MXZ-2E53 Venkovní vnitřní (a, b) 20 m Celková (a + b) 30 m 5

8 16. Multisplitové jednotky (invertor) chlazení / topení pro 2-3 vnitřní jednotky Venkovní jednotky MXZ-3E54 VA 5,4 (2,9-6,8) / 7,0 (2,6-9,0) MXZ-3E68 VA 6,8 (2,9-8,4) / 8,6 (2,6-10,6) Deluxe Premium Design Diamond MXZ-3E54 VA MXZ-3E68 VA Vnitřní jednotky Výkon (kw) MSZ-SF15VA 1,5 / 1, MSZ-SF20VA 2,0 / 2, MSZ-SF25VE 2,5 / 3, MSZ-SF35VE 3,5 / 4, MSZ-SF42VE 4,2 / 5, MSZ-SF50VE 5,0 / 5, MSZ-GF60VE 6,0 / 6, MSZ-FH25VE 2,5 / 3, MSZ-FH35VE 3,5 / 4, MSZ-FH50VE 5,0 / 6, MSZ-EF18VE2 W/B 1,8 / 3, MSZ-EF22VE2 W/B 2,2 / 3, MSZ-EF25VE2 W/B 2,5 / 3, MSZ-EF35VE2 W/B 3,5 / 4, MSZ-EF42VE2 W/B 4,2 / 5, MSZ-EF50VE2 W/B 5,0 / 5, MSZ-EF18VE2 S 1,8 / 3, MSZ-EF22VE2 S 2,2 / 3, MSZ-EF25VE2 S 2,5 / 3, MSZ-EF35VE2 S 3,5 / 4, MSZ-EF42VE2 S 4,2 / 5, MSZ-EF50VE2 S 5,0 / 5, MSZ-LN25VG W 2,5 / 3, MSZ-LN35VG W 3,5 / 3, MSZ-LN25VG V/B/R 2,5 / 3, MSZ-LN35VG V/B/R 3,5 / 3, SEZ-KD25VAQ 2,5 / 2, SEZ-KD35VAQ 3,5 / 4, SEZ-KD50VAQ 5,1 / 6, SEZ-KD60VAQ 5,6 / 7, SLZ-KF25VA 2,6 / 3, SLZ-KF35VA 3,5 / 4, SLZ-KF50VA 4,6 / 5, SLZ-KF60VA 5,6 / 6, MFZ-KJ25VA 2,5 / 3, MFZ-KJ35VA 3,5 / 4, MFZ-KJ50VA 5,0 / 6, MLZ-KA25VA 2,5 / 3, MLZ-KA35VA 3,5 / 4, MLZ-KA50VA 5,0 / 6, Jednotka SEZ-KD je kalkulována s kabelovým ovladačem PAR-32MAA. Jednotka SLZ-KF je kalkulována s IR dálkovým ovladačem PAR-SL100A-E. Pro připojení jednotek MSZ-LNxxVG je nutno zkontrolovat verzi venkovní jednotky. Max. délka vedení Venkovní vnitřní (a, b, c) Celková (a + b + c) Max. délka vedení Venkovní vnitřní (a, b, c) Celková (a + b + c) MXZ-3E54 25 m 50 m MXZ-3E68 25 m 60 m 6

9 17. Multisplitové jednotky (invertor) chlazení / topení pro 2 4 vnitřní jednotky Deluxe Premium Design Diamond Venkovní jednotky MXZ-4E72 VA 7,2 (3,7-8,8) / 8,6 (3,4-10,7) MXZ-4E83 VA 8,3 (3,7-9,2) / 9,0 (3,4-11,6) MXZ-4E83 VAHZ 8,3 (2,9-8,4) / 9,0 (2,6-10,6) VAHZ Provedení NORDIC, topení do -25 C, jmenovitý výkon do -15 C. MXZ-4E72 VA MXZ-4E83 VA Vnitřní jednotky Výkon (kw) MSZ-SF15VA 1,5 / 1, MSZ-SF20VA 2,0 / 2, MSZ-SF25VE 2,5 / 3, MSZ-SF35VE 3,5 / 4, MSZ-SF42VE 4,2 / 5, MSZ-SF50VE 5,0 / 5, MSZ-GF60VE 6,0 / 6, MSZ-GF71VE 7,1 / 8, MSZ-FH25VE 2,5 / 3, MSZ-FH35VE 3,5 / 4, MSZ-FH50VE 5,0 / 6, MSZ-EF18VE2 W/B 1,8 / 3, MSZ-EF22VE2 W/B 2,2 / 3, MSZ-EF25VE2 W/B 2,5 / 3, MSZ-EF35VE2 W/B 3,5 / 4, MSZ-EF42VE2 W/B 4,2 / 5, MSZ-EF50VE2 W/B 5,0 / 5, MSZ-EF18VE2 S 1,8 / 3, MSZ-EF22VE2 S 2,2 / 3, MSZ-EF25VE2 S 2,5 / 3, MSZ-EF35VE2 S 3,5 / 4, MSZ-EF42VE2 S 4,2 / 5, MSZ-EF50VE2 S 5,0 / 5, MSZ-LN25VG W 2,5 / 3, MSZ-LN35VG W 3,5 / 3, MSZ-LN25VG V/B/R 2,5 / 3, MSZ-LN35VG V/B/R 3,5 / 3, SEZ-KD25VAQ 2,5 / 2, SEZ-KD35VAQ 3,5 / 4, SEZ-KD50VAQ 5,1 / 6, SEZ-KD60VAQ 5,6 / 7, SEZ-KD71VAQ 7,1 / 8, SLZ-KF25VA 2,6 / 3, SLZ-KF35VA 3,5 / 4, SLZ-KF50VA 4,6 / 5, SLZ-KF60VA 5,6 / 6, MFZ-KJ25VA 2,5 / 3, MFZ-KJ35VA 3,5 / 4, MFZ-KJ50VA 5,0 / 6, MLZ-KA25VA 2,5 / 3, MLZ-KA35VA 3,5 / 4, MLZ-KA50VA 5,0 / 6, Jednotka SEZ-KD je kalkulována s kabelovým ovladačem PAR-32MAA. Jednotka SLZ-KF je kalkulována s IR dálkovým ovladačem PAR-SL100A-E. Pro připojení jednotek MSZ-LNxxVG je nutno zkontrolovat verzi venkovní jednotky. Max. délka vedení Venkovní vnitřní (a, b, c, d ) Celková (a + b + c + d) MXZ-4E72 25 m 60 m Max. délka vedení Venkovní vnitřní (a, b, c, d) Celková (a + b + c + d) MXZ-4E83 25 m 70 m 7

10 18. Multisplitové jednotky (invertor) chlazení / topení pro 2 5 vnitřních jednotek Deluxe Premium Design Diamond Venkovní jednotka MXZ-5E102 VA 10,2 (3,9-11) / 10,5 (4,1-14) Vnitřní jednotky MSZ-SF15VA 1,5 / 1, MSZ-SF20VA 2,0 / 2, MSZ-SF25VE 2,5 / 3, MSZ-SF35VE 3,5 / 4, MSZ-SF42VE 4,2 / 5, MSZ-SF50VE 5,0 / 5, MSZ-GF60VE 6,0 / 6, MSZ-GF71VE 7,1 / 8, MSZ-FH25VE 2,5 / 3, MSZ-FH35VE 3,5 / 4, MSZ-FH50VE 5,0 / 6, MSZ-EF18VE2 W/B 1,8 / 3, MSZ-EF22VE2 W/B 2,2 / 3, MSZ-EF25VE2 W/B 2,5 / 3, MSZ-EF35VE2 W/B 3,5 / 4, MSZ-EF42VE2 W/B 4,2 / 5, MSZ-EF50VE2 W/B 5,0 / 5, MSZ-EF18VE2 S 1,8 / 3, MSZ-EF22VE2 S 2,2 / 3, MSZ-EF25VE2 S 2,5 / 3, MSZ-EF35VE2 S 3,5 / 4, MSZ-EF42VE2 S 4,2 / 5, MSZ-EF50VE2 S 5,0 / 5, MSZ-LN25VG W 2,5 / 3, MSZ-LN35VG W 3,5 / 3, MSZ-LN25VG V/B/R 2,5 / 3, MSZ-LN35VG V/B/R 3,5 / 3, SEZ-KD25VAQ 2,5 / 2, SEZ-KD35VAQ 3,5 / 4, SEZ-KD50VAQ 5,1 / 6, SEZ-KD60VAQ 5,6 / 7, SEZ-KD71VAQ 7,1 / 8, SLZ-KF25VA 2,6 / 3, SLZ-KF35VA 3,5 / 4, SLZ-KF50VA 4,6 / 5, SLZ-KF60VA 5,6 / 6, MFZ-KJ25VA 2,5 / 3, MFZ-KJ35VA 3,5 / 4, MFZ-KJ50VA 5,0 / 6, MLZ-KA25VA 2,5 / 3, MLZ-KA35VA 3,5 / 4, MLZ-KA50VA 5,0 / 6, Jednotka SEZ-KD je kalkulována s kabelovým ovladačem PAR-32MAA. Jednotka SLZ-KF je kalkulována s IR dálkovým ovladačem PAR-SL100A-E. Pro připojení jednotek MSZ-LNxxVG je nutno zkontrolovat verzi venkovní jednotky. Max. délka vedení Venkovní vnitřní (a, b, c, d, e) Celková (a + b + c + d + e) MXZ-5E m 80 m 8

11 19. Multisplitové jednotky (invertor) chlazení/topení pro 2 6 vnitřních jednotek Deluxe Premium Design Diamond Venkovní jednotka MXZ-6D122 VA 12,2 (3,5-13,5) / 14 (3,5-16,5) Vnitřní jednotky MSZ-SF15VA 1,5 / 1, MSZ-SF20VA 2,0 / 2, MSZ-SF25VE 2,5 / 3, MSZ-SF35VE 3,5 / 4, MSZ-SF42VE 4,2 / 5, MSZ-SF50VE 5,0 / 5, MSZ-GF60VA 6,0 / 6, MSZ-GF71VA 7,1 / 8, MSZ-FH25VE 2,5 / 3, MSZ-FH35VE 3,5 / 4, MSZ-FH50VE 5,0 / 6, MSZ-EF18VE2 W/B 1,8 / 3, MSZ-EF22VE2 W/B 2,2 / 3, MSZ-EF25VE2 W/B 2,5 / 3, MSZ-EF35VE2 W/B 3,5 / 4, MSZ-EF42VE2 W/B 4,2 / 5, MSZ-EF50VE2 W/B 5,0 / 5, MSZ-EF18VE2 S 1,8 / 3, MSZ-EF22VE2 S 2,2 / 3, MSZ-EF25VE2 S 2,5 / 3, MSZ-EF35VE2 S 3,5 / 4, MSZ-EF42VE2 S 4,2 / 5, MSZ-EF50VE2 S 5,0 / 5, MSZ-LN25VG W 2,5 / 3, MSZ-LN35VG W 3,5 / 3, MSZ-LN25VG V/B/R 2,5 / 3, MSZ-LN35VG V/B/R 3,5 / 3, SEZ-KD25VAQ 2,5 / 2, SEZ-KD35VAQ 3,5 / 4, SEZ-KD50VAQ 5,1 / 6, SEZ-KD60VAQ 5,6 / 7, SEZ-KD71VAQ 7,1 / 8, SLZ-KF25VA 2,6 / 3, SLZ-KF35VA 3,5 / 4, SLZ-KF50VA 4,6 / 5, SLZ-KF60VA 5,6 / 6, MFZ-KJ25VA 2,5 / 3, MFZ-KJ35VA 3,5 / 4, MFZ-KJ50VA 5,0 / 6, MLZ-KA25VA 2,5 / 3, MLZ-KA35VA 3,5 / 4, MLZ-KA50VA 5,0 / 6, Jednotka SEZ-KD je kalkulována s kabelovým ovladačem PAR-32MAA. Jednotka SLZ-KF je kalkulována s IR dálkovým ovladačem PAR-SL100A-E. Pro připojení jednotek MSZ-LNxxVG je nutno zkontrolovat verzi venkovní jednotky. Max. délka vedení Venkovní vnitřní (a, b, c, d, e, f) Celková (a + b + c + d + e + f) MXZ-6D m 80 m 9

12 20. Multisplitové jednotky (invertor) chlazení / topení Venkovní jednotky PUMY-P112 YKM3 12,5 / 14, PUMY-P125 YKM3 14,0 / 16, PUMY-P140 YKM3 15,5 / 18, PUMY-P200 YKM1 22,4 / 25, Branch box PAC-MK31 / MK32 BC max. pro 3 jednotky PAC-MK51 / MK52 BC max. pro 5 jednotek Deluxe Premium Design K jednotce lze připojit až 8 vnitřních jednotek přes boxy. Vnitřní jednotky MSZ-SF15VA 1,5 / 1, MSZ-SF20VA 2,0 / 2, MSZ-SF25VE 2,5 / 3, MSZ-SF35VE 3,5 / 4, MSZ-SF42VE 4,2 / 5, MSZ-SF50VE 5,0 / 5, MSZ-GF60VA 6,0 / 6, MSZ-GF71VA 7,1 / 8, MSZ-FH25VE 2,5 / 3, MSZ-FH35VE 3,5 / 4, MSZ-FH50VE 5,0 / 6, MSZ-EF18VE2 W/B 1,8 /3, MSZ-EF22VE2 W/B 2,2 / 3, MSZ-EF25VE2 W/B 2,5 / 3, MSZ-EF35VE2 W/B 3,5 / 4, MSZ-EF42VE2 W/B 4,2 / 5, MSZ-EF50VE2 W/B 5,0 / 5, MSZ-EF18VE2 S 1,8 / 3, MSZ-EF22VE2 S 2,2 / 3, MSZ-EF25VE2 S 2,5 / 3, MSZ-EF35VE2 S 3,5 / 4, MSZ-EF42VE2 S 4,2 / 5, MSZ-EF50VE2 S 5,0 / 5, SEZ-KD25VAQ 2,5 / 2, SEZ-KD35VAQ 3,5 / 4, SEZ-KD50VAQ 5,1 / 6, SEZ-KD60VAQ 5,6 / 7, SEZ-KD71VAQ 7,1 / 8, SLZ-KF25VA 2,6 / 3, SLZ-KF35VA 3,5 / 4, SLZ-KF50VA 4,6 / 5, SLZ-KF60VA 5,6 / 6, MFZ-KJ25VA 2,5 / 3, MFZ-KJ35VA 3,5 / 4, MFZ-KJ50VA 5,0 / 6, MLZ-KA25VA 2,5 / 3, MLZ-KA35VA 3,5 / 4, MLZ-KA50VA 5,0 / 6, Jednotka SEZ-KD je kalkulována s kabelovým ovladačem PAR-32MAA. Jednotka SLZ-KF je kalkulována s IR dálkovým ovladačem PAR-SL100A-E. Připojení jednotek MSZ-LNxxVG bude možné až koncem roku 2017 souběžně s uvedením nových verzí jednotek. V případě kombinace s vnitřní jednotkou Mr.Slim, VRF nebo Ecodan nás kontaktujte, stejně jako v případě požadavku na připojení většího množství jednotek, pomůžeme Vám s návrhem. 10

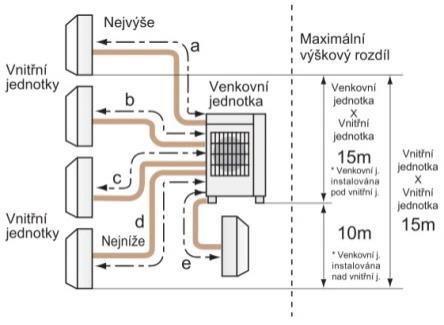

13 Délky vedení chladiva pro PUMY-Pxxx VKM/YKM Max. délky vedení Max. převýšení Celková max. délka A+B+C+D+a+b+c+d+e+f+g+h 150 m Délka L A+C+h (A+C 55 m, h 25) 80 m OU a branch boxy A+B+C 55 m IU a branch box l 25 m IU a branch boxy a+b+c+d+e+f+g+h 95 m OU je nad IU H 50 m OU je pod IU H 40 m Mezi branch boxem a IU h1 + h2 15 m Mezi branch boxy h2 15 m Mezi IU h3 15 m Max. počet ohybů 15 11

14 21. Příslušenství k RAC jednotkám Označení Popis MAC-397 IF-E Interface pro připojení kabelového ovladače k nástěnným jednotkám MAC-333 IF-E Interface pro připojení na M-NET MAC-557IF-E WiFi adaptér PAR-32 MAA Designové kabelové dálkové ovládání,cz PAC-YT52CRA Kompaktní kabelové dálk. ovládání PAC-SH29TC Konektor pro připojení kab. Ovladačů PAR-SL97A-E IR ovladač pro jednotku SEZ, SLZ-KF PAR-SL100A-E IR ovladač pro jednotku SLZ-KF, PLFY - funkce pro 3D I-See sensor PAC-SF1ME-E 3D I-See sensor pro SLZ-KF PAR-SA9CA-E IR přijímač pro jednotku SEZ PAC-KE07DM-E Čerpadlo kondenzátu pro jednotky SEZ PAC-SG61DS-E Sada ucpávek dna pro venkovní jednotky PUHZ a PUMY 700 PAC-SH97DP-E Kondenzátní vana pro PUHZ a PUMY PAC-SH96SG-E Žaluzie pro změnu směru proudění z jednotek PUHZ-ZRP a PUMY PAC-SH95AG-E Ochrana jednotky pro chlazení při -15 C PUHZ-ZRP a PUMY PAC-LV11M-J LEV-kit pro připojení EF a SF do VRF systémů ME-AC-KNX1-V2 Rozhraní pro připojení do EIB/KNX ME-AC-KNX-1i Rozhraní pro připojení do EIB/KNX + 4xDI ME-AC-MBS-1 Rozhraní pro připojení do ModBus ME-AC-MBS-1-2 1O Rozhraní pro připojení do ModBus 2xDI+ 1xDO ME-AC-LON-1 Rozhraní pro připojení do LonWorks ME-AC-ENO-1 Rozhraní pro připojení do EnOcean MHz ME-AC-ENO-1c Rozhraní pro připojení do EnOcean MHz ME-AC-BAC-1 Rozhraní pro připojení do BACNet ME-AC-WMP-1 Rozhraní pro připojení na WiFi PROCON-A1M Rozhraní pro ModBUS / BACNet

15 13

16 Mr. Slim (PAC) Standard Inverter chlazení / topení 1. Kazetové jednotky - 840x840 mm Vnitřní jednotka / venkovní jednotka s PAR-32 s IR PLP-6BA PLP-6BALM PLA-RP 35BA / SUZ-KA 35 VA 3,6 / 4, PLA-RP 50BA / SUZ-KA 50 VA 5,5 / 6, PLA-RP 60BA / SUZ-KA 60 VA 6,1 / 6, PLA-RP 71BA / SUZ-KA 71 VA 7,1 / 8, PLA-RP100BA / PUHZ-P100 YHA 9,4 / 11, PLA-RP125BA / PUHZ-P125 YHA 12,3 / 14, PLA-RP140BA / PUHZ-P140 YHA 13,6 / 16, I-see senzor PAC-SA1ME-E Příplatek za spouštění filtru Kč bez DPH. IR ovladač = PAR-SL97A-E 2. Podstropní jednotky Vnitřní jednotka / venkovní jednotka s PAR-32 s IR PCA-RP 35KAQ / SUZ-KA 35 VA 3,6 / 4, PCA-RP 50KAQ / SUZ-KA 50 VA 5,0 / 5, PCA-RP 60KAQ / SUZ-KA 60 VA 5,7 / 6, PCA-RP 71KAQ / SUZ-KA 71 VA 7,1 / 7, PCA-RP100KAQ / PUHZ-P100 YHA 9,4 / 11, PCA-RP125KAQ / PUHZ-P125 YHA 12,3 / 14, PCA-RP140KAQ / PUHZ-P140 YHA 13,6 / 16, IR ovladač + přijímač = PAR-SL94B-E 3. Podstropní nerezové jednotky Vnitřní jednotka / venkovní jednotka PCA-RP 71HAQ / SUZ-KA 71 VA 7,1 / 7, Designové kabelové dálkové ovládání PAR-32 MAA Nástěnné jednotky - včetně IR ovladače Vnitřní jednotka / venkovní jednotka PKA-RP100KAL / PUHZ-P100 YHA 9,4 / 11, Designové kabelové dálkové ovládání PAR-32 MAA Konektor pro kabelový ovladač PAC-SH29TC-E

17 5. Potrubní jednotky s výškou 250 mm a čerpadlem kondenzátu Vnitřní jednotka / venkovní jednotka PEAD-RP 35JAQ / SUZ-KA 35 VA 3,6 / 4, PEAD-RP 50JAQ / SUZ-KA 50 VA 4,9 / 5, PEAD-RP 60JAQ / SUZ-KA 60 VA 5,7 / 7, PEAD-RP 71JAQ / SUZ-KA 71 VA 7,1 / 8, PEAD-RP100JAQ / PUHZ-P100 YHA 9,4 / 11, PEAD-RP125JAQ / PUHZ-P125 YHA 12,3 / 14, PEAD-RP140JAQ / PUHZ-P140 YHA 13,6 / 16, Designové kabelové dálkové ovládání PAR-32 MAA Velké potrubní jednotky Vnitřní jednotka / venkovní jednotka PEA-RP 200GAQ / PUHZ-P200 YHA 19,0 / 22, PEA-RP 250GAQ / PUHZ-P250 YHA 22,0 / 27, PEA-RP 400GAQ / 2x PUHZ-P200 YHA 38,0 / 44, PEA-RP 500GAQ / 2x PUHZ-P250 YHA 44,0 / 54, Designové kabelové dálkové ovládání PAR-32 MAA Skříňové jednotky - včetně vestavěného kabelového ovladače Vnitřní jednotka / venkovní jednotka PSA-RP 71KA / SUZ-KA 71 VA 7,1 / 8, PSA-RP100KA / PUHZ-P100 YHA 9,4 / 11, PSA-RP125KA / PUHZ-P125 YHA 12,3 / 14, PSA-RP140KA / PUHZ-P140 YHA 13,6 / 16, Standard inverter Venkovní jednotky standardních invertorových systémů série Mr. Slim nabízejí atraktivní vstup do světa invertorových technologií. Prostřednictvím regulace výkonu se vždy nastaví k použití pouze takový výkon, jaký je aktuálně třeba. Délka vedení až 70 m Převýšení až 30 m Všechna zařízení velikostí jsou v jednofázovém nebo třífázovém provedení Technologie Replace 15

18 Power Inverter chlazení / topení 1. Kazetové jednotky s vysokou účinností 840x840 mm Vnitřní jednotka / venkovní jednotka s PAR-32 s IR PLA-ZRP 35BA / PUHZ-ZRP 35 VKA 3,6 / 4, PLA-ZRP 50BA / PUHZ-ZRP 50 VKA 5,0 / 6, PLA-ZRP 60BA / PUHZ-ZRP 60 VHA 6,1 / 7, PLA-ZRP 71BA / PUHZ-ZRP 71 VHA 7,1 / 8, PLA-ZRP100BA / PUHZ-ZRP100 YKA 9,5 / 11, PLA-ZRP125BA / PUHZ-ZRP125 YKA 12,5 / 14, PLA-ZRP140BA / PUHZ-ZRP140 YKA 13,4 / 16, I-see senzor PAC-SA1ME-E Příplatek za spouštění filtru Kč bez DPH. 2. Kazetové jednotky - 840x840 mm Vnitřní jednotka / venkovní jednotka s PAR-32 s IR PLA-RP 35BA / PUHZ-ZRP 35 VKA 3,6 / 4, PLA-RP 50BA / PUHZ-ZRP 50 VKA 5,0 / 6, PLA-RP 60BA / PUHZ-ZRP 60 VHA 6,1 / 7, PLA-RP 71BA / PUHZ-ZRP 71 VHA 7,1 / 8, PLA-RP100BA / PUHZ-ZRP100 YKA 9,5 / 11, PLA-RP125BA / PUHZ-ZRP125 YKA 12,5 / 14, PLA-RP140BA / PUHZ-ZRP140 YKA 13,4 / 16, I-see senzor PAC-SA1ME-E Příplatek za spouštění filtru Kč bez DPH. 3. Podstropní jednotky Vnitřní jednotka / venkovní jednotka s PAR-32 s IR PCA-RP 35KAQ / PUHZ-ZRP 35 VKA 3,6 / 4, PCA-RP 50KAQ / PUHZ-ZRP 50 VKA 5,0 / 5, PCA-RP 60KAQ / PUHZ-ZRP 60 VHA 5,7 / 6, PCA-RP 71KAQ / PUHZ-ZRP 71 VHA 7,1 / 7, PCA-RP100KAQ / PUHZ-ZRP100 YKA 9,4 / 11, PCA-RP125KAQ / PUHZ-ZRP125 YKA 12,3 / 14, PCA-RP140KAQ / PUHZ-ZRP140 YKA 13,6 / 16, Podstropní nerezové jednotky Vnitřní jednotka / venkovní jednotka PCA-RP 71HAQ / PUHZ-ZRP 71 VHA 7,1 / 7, Designové kabelové dálkové ovládání PAR-32 MAA

19 5. Nástěnné jednotky - včetně IR ovladače Vnitřní jednotka / venkovní jednotka PKA-RP 35HAL / PUHZ-ZRP 35 VKA 3,6 / 4, PKA-RP 50HAL / PUHZ-ZRP 50 VKA 4,6 / 5, PKA-RP 60KAL / PUHZ-ZRP 60 VHA 6,1 / 7, PKA-RP 71KAL / PUHZ-ZRP 71 VHA 7,1 / 8, PKA-RP100KAL / PUHZ-ZRP 100YKA 10,0 / 11, Designové kabelové dálkové ovládání PAR-32 MAA Konektor pro kabelový ovladač PAC-SH29TC-E Pro připojení kabelového ovladače PAR-32 k PKA-RP je nutný konektor PAC-SH29TC-E. Power Inverter 6. Potrubní jednotky s výškou 250 mm a čerpadlem kondenzátu Vnitřní jednotka / venkovní jednotka PEAD-RP 35JAQ / PUHZ-ZRP 35 VKA 3,6 / 4, PEAD-RP 50JAQ / PUHZ-ZRP 50 VKA 5,0 / 6, PEAD-RP 60JAQ / PUHZ-ZRP 60 VHA 6,0 / 7, PEAD-RP 71JAQ / PUHZ-ZRP 71 VHA 7,1 / 8, PEAD-RP100JAQ / PUHZ-ZRP100 YKA 10,0 / 11, PEAD-RP125JAQ / PUHZ-ZRP125 YKA 12,5 / 14, PEAD-RP140JAQ / PUHZ-ZRP140 YKA 14,0 / 16, Designové kabelové dálkové ovládání PAR-32 MAA Kompaktní kabelové dálkové ovládání PAC-YT52 CRA Velké potrubní jednotky Vnitřní jednotka / venkovní jednotka PEA-RP 200GA / PUHZ-ZRP200 YKA 19,0 / 22, PEA-RP 250GA / PUHZ-ZRP250 YKA 22,0 / 27, PEA-RP 400GA / 2x PUHZ-ZRP200 YKA 38,0 / 44, PEA-RP 500GA / 2x PUHZ-ZRP250 YKA 44,0 / 54, Designové kabelové dálkové ovládání PAR-32 MAA Kompaktní kabelové dálkové ovládání PAC-YT52 CRA Skříňové jednotky Vnitřní jednotka / venkovní jednotka PSA-RP 71GA / PUHZ-ZRP 71 VHA 7,1 / 7, PSA-RP100GA / PUHZ-ZRP100 YKA 10,0 / 11, PSA-RP125GA / PUHZ-ZRP125 YKA 12,4 / 14, PSA-RP140GA / PUHZ-ZRP140 YKA 13,4 / 16, Systémy Power Inverter ze série Mr. Slim zajišťují obzvláště úsporný provoz. Díky použití speciálních modulů Power Receiver k podchlazení chladiva a dvěma individuálně nastavitelným expanzním ventilům pracují tato zařízení v každém provozním stavu v optimálním rozsahu. To se odráží také v zařazení těchto zařízení do lepších energetických tříd. Podle připojené vnitřní jednotky se pro vytápění a chlazení dosahuje zařazení do energetické třídy až A++. Navíc zajišťují díky nízké hladině hluku a značné délce vedení chladiva až 100 m flexibilní možnosti instalace. 17

20 ZUBADAN Inverter chlazení / topení K ceně splitu je nutno přičíst dálkové ovládání s výjimkou nástěnné jednotky, kde je součástí dodávky IR ovladač. 1. Kazetové jednotky Vnitřní jednotka / venkovní jednotka PLA-ZRP100BA / PUHZ-SHW112 YHA 10,0 / 11, PLA-ZRP125BA / PUHZ-SHW140 YHA 12,5 / 14, Designové kabelové dálkové ovládání PAR-32 MAA Kompaktní kabelové dálkové ovládání PAC-YT52 CRA Infračervené dálkové ovládání v balení BALM I-see senzor PAC-SA1ME-E Kabelové ovládání pro 3D I-see senzor PAR-32 MAA Příplatek za spouštění filtru Kč bez DPH. 2. Podstropní jednotky Vnitřní jednotka / venkovní jednotka PCA-RP100KAQ / PUHZ-SHW112 YHA 10,0 / 11, PCA-RP125KAQ / PUHZ-SHW140 YHA 12,5 / 14, Designové kabelové dálkové ovládání PAR-32 MAA Kompaktní kabelové dálkové ovládání PAC-YT52 CRA Infračervené dálkové ovládání PAR-SL94B Nástěnné jednotky - včetně IR ovladače Vnitřní jednotka / venkovní jednotka PKA-RP100KAL / PUHZ-SHW112 YHA 10,0 / 11, Designové kabelové dálkové ovládání PAR-32 MAA Konektor pro kabelový ovladač PAC-SH29TC-E Pro připojení kabelového ovladače PAR-32 k PKA-RP je nutný konektor PAC-SH29TC-E. Invertory Zubadan 4. Potrubní jednotky Vnitřní jednotka / venkovní jednotka PEAD-RP 100JAQ / PUHZ-SHW112 YHA 10,0 / 11, PEAD-RP 125JAQ / PUHZ-SHW140 YHA 12,5 / 14, Designové kabelové dálkové ovládání PAR-32 MAA Kompaktní kabelové dálkové ovládání PAC-YT52 CRA Díky patentované invertorové technologii Zubadan dosahují zařízení série Mr. Slim a City Multi VRF dostatečného výkonu i při nízkých venkovních teplotách. Zařízení podávají plný výkon ještě při teplotě -15 C a oblast použití byla rozšířena až do teploty -25 C. Díky tomu je jakákoli snaha o předimenzování topných zařízení zbytečná. Tato zařízení navíc přesvědčují svou optimalizovanou charakteristikou při rozmrazování. Mezi jednotlivými rozmrazovacími cykly lze nyní nastavit interval až 150 minut, přičemž trvání jednoho odmrazovacího cyklu bylo v porovnání se stávajícími zařízeními zkráceno o 50 %. Konstantní topný výkon až do -15 C Nepřetržitý provoz mezi jednotlivými odmrazovacími cykly až 180 min Záruka provozu tepelného čerpadla až do venkovní teploty -25 C Rychlý náběh vytápění po odmrazovací fázi 18

21 Příslušenství k jednotkám řady Mr.Slim Označení Popis PAR-32 MAA Designové kabelové dálkové ovládání PAC-YT52CRA Kompaktní kabelové dálkové ovládání PAC-SH29TC-E Konektor pro kabelové ovladače 2 pin PAC-SE41TS-E Externí teplotní čidlo Mr.Slim a City Multi PAC-IF012 B-E Rozhraní pro připojení k VZT jednotce PAC-IF013 B-E Rozhraní pro připojení k VZT jednotce master PAC-SIF013 B-E Rozhraní pro připojení k VZT jednotce slave PAC-SA88 HA-E Multifunkční adaptér (5-ti žilový) 800 PAC-SE55 RA-E ON/OFF adaptér (3 žilový) PAC-SF40 RM-E Adaptér pro hlášení chodu a poruchy PAC-SJ18 MA-E M-NET adaptér pro PUHZ-ZRP 35/ PAC-SF83 MA-E M-NET adaptér pro PUHZ MAC-557IF-E WiFi adaptér PAR-SA9 CA-E IR přijímač pro PEAD-RPxxJAQ PAR-SL97 A-E IR ovladač PAR-SA9 FA-E IR přijímač pro PLA-RpxxBA PAR-SL94 B-E IR ovladač a přijímač pro PCA-RpxxKA PAC-SA1 ME-E I-see sensor pro PLA-RpxxBA PAC-SJ08 DS-E Ucpávky dna venkovní jednotky a odvod kondenzátu pro PUHZ-ZRP 35/ PAC-SG61 DS-E Ucpávky dna venkovní jednotky a odvod kondenzátu pro PUHZ-ZRP, RP, SHW 700 PAC-SH75 DM-E Čerpadlo kondenzátu pro PKA-RP35/50HAL PAC-SH94 DM-E Čerpadlo kondenz. Pro PKA-RP60/71/100KAL PAC-SH83 DM-E Čerpadlo kondenzátu pro PCA-RP35/50KA PAC-SH84 DM-E Čerpadlo kondenzátu pro PCA-RP71/100/125/140KA PAC-SH85 DM-E Čerpadlo kondenzátu pro PCA-RP60KA PAC-KE92 TB-E Filtrační box PEAD-RP35/50JA PAC-KE93 TB-E Filtrační box PEAD-RP60/71JA PAC-KE94 TB-E Filtrační box PEAD-RP100/125JA PAC-KE95 TB-E Filtrační box PEAD-RP140JA ME-AC-KNX1-V2 Rozhraní pro připojení do EIB/KNX ME-AC-KNX-1i Rozhraní pro připojení do EIB/KNX + 4xDI ME-AC-MBS-1 Rozhraní pro připojení do ModBus ME-AC-MBS-1-2 1O Rozhraní pro připojení do ModBus 2xDI+ 1xDO ME-AC-LON-1 Rozhraní pro připojení do LonWorks ME-AC-ENO-1 Rozhraní pro připojení do EnOcean MHz ME-AC-ENO-1c Rozhraní pro připojení do EnOcean MHz ME-AC-BAC-1 Rozhraní pro připojení do BACNet ME-AC-WMP-1 Rozhraní pro připojení na WiFi PROCON-A1M Rozhraní pro ModBUS / BACNet

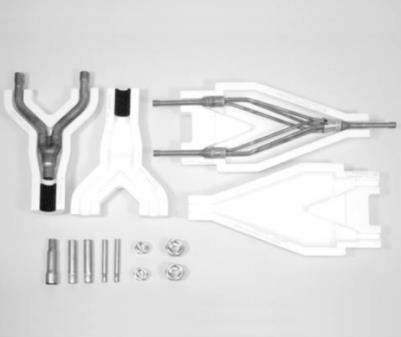

22 Mr. Slim paralelní multisplitové systémy Zapojení multisplitových systémů pomocí rozdělovačů chladiva (refnet jointů) duo, trio, quadro současný paralelní provoz pro jednu klimatizovanou zónu Velikost venkovní jednotky Duo 50:50 Velikost vnitřních jednotek Duo 50:50 Trio 33:33:33 Quadro 25:25:25: / / Refnet joint MSDD-50TR-E MSDD-50WR-E MSDT-111R-E MSDF-1111R-E

23 Maximální délky potrubí a převýšení u splitových a multisplitových systémů Split Duo Série Velikost Max. délka Max. převýšení PUHZ-SHW 80/112/ m 30 m PUHZ-ZRP PUHZ-P SUZ-KA 35/50/60/71 50 m 30 m 100/125/ m 30 m 200/ m 30 m 25/35 20 m 12 m 50/60/71 30 m 30 m 100/125/ m 30 m 200/ m 30 m Max. délka vedení (m) Max. převýšení Série Velikost Celková Vnitřní Venkovní Rozdíl větví A+B+C refnet vnitřní Vnitřní vnitřní PUHZ-SHW 80/112/ PUHZ-ZRP 100/125/ / PUHZ-P 100/125/ / Trio Série PUHZ-ZRP PUHZ-P Max. délka vedení (m) Max. převýšení Velikost Celková Vnitřní Venkovní Rozdíl větví A+B+C+D refnet vnitřní Vnitřní vnitřní / / Quadro Max. délka vedení (m) Max. převýšení Série Velikost Celková Vnitřní Venkovní Rozdíl větví A+B+C+D+E refnet vnitřní Vnitřní vnitřní PUHZ-ZRP 200/ PUHZ-P 200/

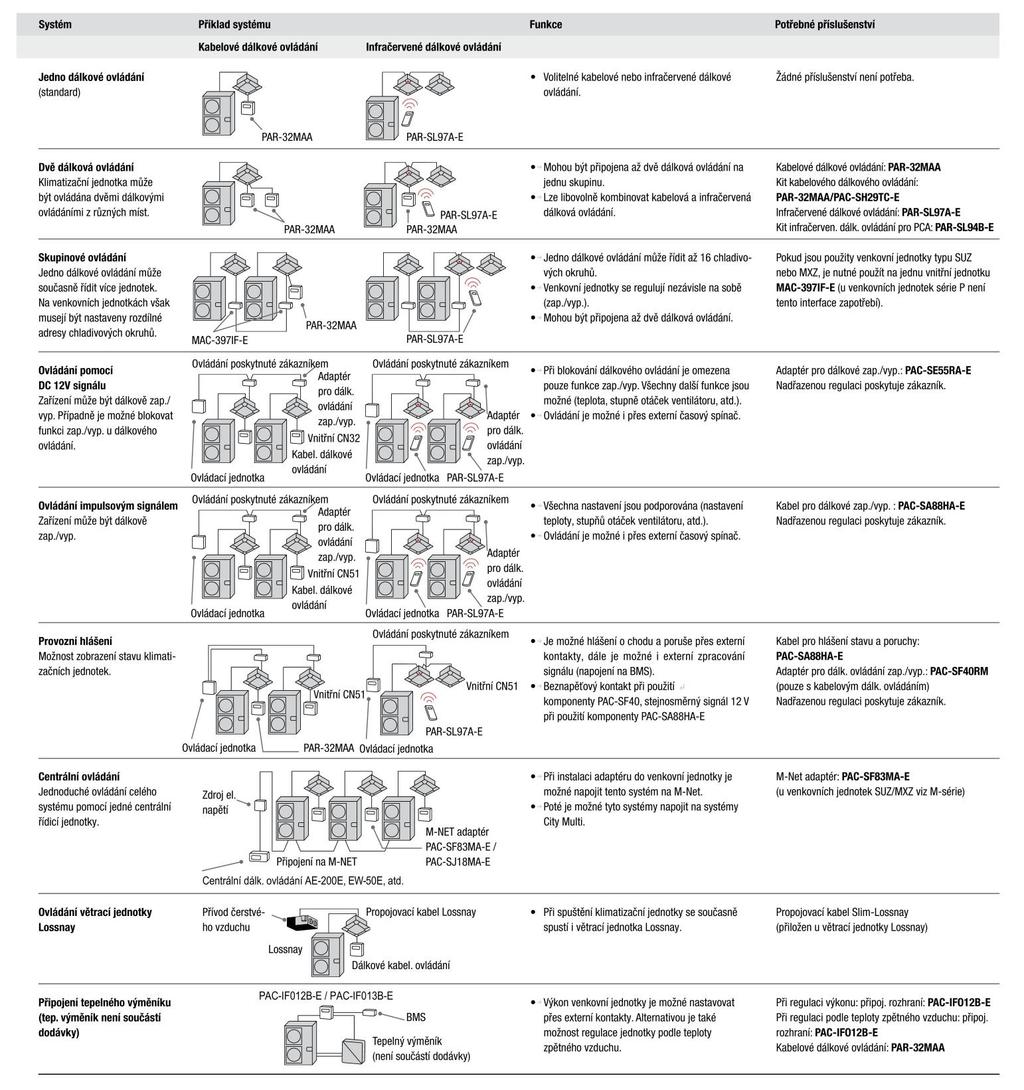

24 Přehled řízení systémů Mr.Slim 22

25 Mr. Slim systém vzduchových dveřních clon 1. HP DXE systémy dveřních clon, volně zavěšené Dveřní clona / venkovní jednotka HP1000 DXE / PUHZ-ZRP 71 VHA 7,4 / 8, HP1500 DXE / PUHZ-ZRP140 YKA 12,3 / 13, HP1500 DXE / PUHZ-SHW140YHA 12,3 / 13, HP2000 DXE / PUHZ-ZRP140 YKA 14,2 / 15, HP2000 DXE / PUHZ-SHW140YHA 14,2 / 15, HP2000 DXE / PUHZ-ZRP200YKA 19,2 / 21, HP DXE systémy dveřních clon, podstropní Dveřní clona / venkovní jednotka HP1000R DXE / PUHZ-ZRP 71 VHA 7,4 / 8, HP1500R DXE / PUHZ-ZRP140 YKA 12,3 / 13, HP1500R DXE / PUHZ-SHW140YHA 12,3 / 13, HP2000R DXE / PUHZ-ZRP140 YKA 14,2 / 15, HP2000R DXE / PUHZ-SHW140YHA 14,2 / 15, HP2000R DXE / PUHZ-ZRP200YKA 19,0 / 21, HX2-S DX systémy dveřních clon designové do výšky dveří 3,2 m Dveřní clona / venkovní jednotka HX2-S 1000 DXE / PUHZ-ZRP 71 VHA 6,8 / 8, HX2-S 1500 DXE / PUHZ-ZRP125 YKA 10,8 / 13, HX2-S 2000 DXE / PUHZ-ZRP140 YKA 12,3 / 15, HX2-S 2000 DXE / PUHZ-ZRP200 YKA 16,8 / 21, HX2-S 2000 DXE / PUHZ-SHW230YKA 16,8 / 21, HX2-S 2500 DXE / PUHZ-ZRP200 YKA 17,0 / 21, HX2-M DX systémy dveřních clon designové do výšky dveří 3,5 m Dveřní clona / venkovní jednotka HX2-M 1000 DXE / PUHZ-ZRP100 VHA 8,2 / 10, HX2-M 1500 DXE / PUHZ-ZRP140 YKA 12,6 / 15, HX2-M 2000 DXE / PUHZ-ZRP200 YKA 16,6 / 20, HX2-M 2000 DXE / PUHZ-SHW230YKA 16,8 / 21, HX2-M 2500 DXE / PUHZ-ZRP250 YKA 20,5 / 25, Technologie vzduchových dveřních clon dokonale uzpůsobená venkovním jednotkám ze série Mr. Slim a VRF City Multi pro účinné tepelné oddělení vstupní zóny od klimatizovaného prostoru. Trvale otevřené vchody do obchodů nebo veřejných budov nabízejí snadný přístup pro zákazníky, ale na druhé straně kladou vysoké nároky na klimatizační a vytápěcí technologie. Je proto důležité zabránit výměně tepelně upraveného vzduchu ve vnitřním prostředí s pronikajícím venkovním vzduchem. Jako obzvlášť účinné řešení se osvědčily technologie vzduchových dveřních clon, kde vystupující proudy vzduchu odděluji vnitřní a venkovní prostředí. Proto Mitsubishi Electric nabízí společně se společnosti Thermoscreens, která je předním výrobcem vzduchových dveřních clon, spolehlivé a komfortní kompletní systémy vzduchových dveřních clon. Ve srovnání s konvenčními dveřními clonami, mají dveřní clony HP DXE speciální tepelný výměník, který je ohříván tepelným čerpadlem s chladivem R410A (horkým plynem). Tepelná čerpadla (dle volby venkovní jednotky ze série Mr. Slim nebo VRF City Multi) získávají tepelnou energii přímo z okolního vzduchu a jsou schopny získat z jedné kilowatty elektrické energie až čtyři kilowatty energie tepelné. Ceny dveřních clon pro kombinaci se systémy VRF Vám zpracujeme do nabídky na vyžádání. 23

26 CITY MULTI (VRF) - venkovní jednotky 1. S- série kompaktní venkovní jednotky chlazení nebo topení Systém Typ venkovní jednotky PUMY-P112 YKM / VKM 12,5 / 14, PUMY-P125 YKM / VKM 14,0 / 16, PUMY-P140 YKM / VKM 15,5 / 18, PUMY-P200 YKM 22,4 / 25, Jednotky PUMY-YKM 3x 400V, VKM 1x 230V. 2. Y- série venkovní jednotky chlazení nebo topení Systém Typ venkovní jednotky PUHY-P200 YKB-A1 22,4 / PUHY-P250 YKB-A1 28 / 31, PUHY-P300 YKB-A1 33,5 / 37, PUHY-P350 YKB-A1 40 / PUHY-P400 YKB-A1 45 / PUHY-P400 YSKB-A1 Set * 45 / PUHY-P450 YKB-A1 50 / PUHY-P450 YSKB-A1 Set * 50 / PUHY-P500 YKB-A1 55 / PUHY-P500 YSKB-A1 Set * 55 / PUHY-P550 YSKB-A1 Set 63 / PUHY-P600 YSKB-A1 Set 69 / 76, PUHY-P650 YSKB-A1 Set 73 / 81, PUHY-P700 YSKB-A1 Set 80 / PUHY-P750 YSKB-A1 Set 85 / PUHY-P800 YSKB-A1 Set 90 / PUHY-P850 YSKB-A1 Set 96 / PUHY-P900 YSKB-A1 Set 101 / PUHY-P950 YSKB-A1 Set 108 / 119, PUHY-P1000 YSKB-A1 Set 113 / PUHY-P1050 YSKB-A1 Set 118 / PUHY-P1100 YSKB-A1 Set 124 / PUHY-P1150 YSKB-A1 Set 130 / PUHY-P1200 YSKB-A1 Set 136 / PUHY-P1250 YSKB-A1 Set 140 / 156, PUHY-P1300 YSKB-A1 Set 146 / PUHY-P1350 YSKB-A1 Set 150 / V ceně setů je započten propojovací kit: CMY-Y100 VBK Kč pro P CMY-Y200 VBK Kč pro P CMY-Y300 VBK Kč pro P Jednotky s důrazem na zvýšení účinnosti zařízení EER i COP. 3. Y- série Venkovní jednotky ZUBADAN 100% topný výkon do -15 C chlazení nebo topení Systém Typ venkovní jednotky PUHY-HP200 YHM-A 22,4 / 25, PUHY-HP250 YHM-A 28,0 / 31, PUHY-HP400 YSHM-A Set 45,0 / 50, PUHY-HP500 YSHM-A Set 56,0 / 63, V ceně setů je započten propojovací kit: CMY-Y100 VBK Kč pro HP

27 4. Y- série Venkovní jednotky Hi-COP chlazení nebo topení Systém Typ venkovní jednotky PUHY EP200 YLM-A 22,4 / PUHY EP250 YLM-A 28 / 31, PUHY EP300 YLM-A 33,5 / 37, PUHY EP350 YLM-A 40 / PUHY EP400 YLM-A 45 / PUHY EP450 YLM-A 50 / PUHY EP500 YLM-A 56 / PUHY EP550 YSLM-A Set 63 / PUHY EP600 YSLM-A Set 69 / 76, PUHY EP650 YSLM-A Set 73 / 81, PUHY EP700 YSLM-A Set 80 / PUHY EP750 YSLM-A Set 85 / PUHY EP800 YSLM-A Set 90 / PUHY EP850 YSLM-A Set 96 / PUHY EP900 YSLM-A Set 101 / PUHY EP950 YSLM-A Set 108 / 119, PUHY EP1000 YSLM-A Set 113 / PUHY EP1050 YSLM-A Set 118 / PUHY EP1100 YSLM-A Set 124 / PUHY EP1150 YSLM-A Set 130 / PUHY EP1200 YSLM-A Set 136 / PUHY EP1250 YSLM-A Set 140 / 156, PUHY EP1300 YSLM-A Set 146 / PUHY EP1350 YSLM-A Set 150 / V ceně setu je započten propojovací kit: CMY-Y100 VBK Kč pro EP CMY-Y300 VBK Kč pro EP WY série venkovní jednotky vodou chlazené WY R410A chlazení nebo topení Systém Typ venkovní jednotky PQHY-P200 YLM-A 22,4 / WY série PQHY-P250 YLM-A 28 / 31, PQHY-P300 YLM-A 33,5 / 37, PQHY-P350 YLM-A 40 / PQHY-P400 YLM-A 45 / PQHY-P400 YSLM-A Set * 45 / PQHY-P450 YLM-A 50 / PQHY-P450 YSLM-A Set * 50 / PQHY-P500 YLM-A 56 / PQHY-P500 YSLM-A Set * 56 / PQHY-P550 YLM-A 63 / PQHY-P550 YSLM-A Set * 63 / PQHY-P600 YLM-A 69 / 76, PQHY-P600 YSLM-A Set * 69 / 76, PQHY-P700 YSLM-A Set 80 / PQHY-P750 YSLM-A Set 85 / PQHY-P800 YSLM-A Set 90 / PQHY-P850 YSLM-A Set 96 / PQHY-P900 YSHM-A Set 101 / V ceně setů je započten propojovací kit: CMY-Y100 VBK Kč pro P CMY-Y200 VBK Kč pro P Jednotky s důrazem na zvýšení účinnosti zařízení EER i COP. Jednotky mají větší půdorysné rozměry. 25

28 6. R2 série Venkovní jednotky současné chlazení a topení Systém Typ venkovní jednotky PURY-P200 YLM-A1 22,4 / PURY-P250 YLM-A1 28 / 31, PURY-P300 YLM-A1 33,5 / 37, PURY-P350 YLM-A1 40 / PURY-P400 YLM-A1 45 / PURY-P450 YLM-A1 50 / PURY-P500 YLM-A1 56 / PURY-P500 YSLM-A1 Set 56 / PURY-P550 YSLM-A1 Set 63 / PURY-P600 YSLM-A1 Set 69 / 76, PURY-P650 YSLM-A1 Set 73 / 81, PURY-P700 YSLM-A1 Set 80 / PURY-P750 YSLM-A1 Set 85 / PURY-P800 YSLM-A1 Set 90 / PURY-P850 YSLM-A1 Set 96 / PURY-P900 YSLM-A1 Set 101 / V ceně setů je započten propojovací kit: CMY-R100 VBK Kč pro P CMY-R200 VBK Kč pro P CMY-R200 XLVBK Kč pro P R2 série Venkovní jednotky Hi-COP současné chlazení a topení Systém Typ venkovní jednotky PURY-EP200 YLM-A 22,4 / PURY-EP250 YLM-A 28 / 31, PURY-EP300 YLM-A 33,5 / 37, PURY-EP350 YLM-A 40 / PURY-EP400 YLM-A 45 / PURY-EP450 YLM-A 50 / PURY-EP500 YLM-A 56 / PURY-EP550 YSLM-A Set 63 / PURY-EP600 YSLM-A Set 69 / 76, PURY-EP650 YSLM-A Set 73 / 81, PURY-EP700 YSLM-A Set 80 / PURY-EP750 YSLM-A Set 85 / PURY-EP800 YSLM-A Set 90 / PURY-EP850 YSLM-A Set 96 / PURY-EP900 YSLM-A Set 101 / V ceně setů je započten propojovací kit: CMY-ER200 VBK Kč pro EP

29 8. WR2 série Venkovní jednotky vodou chlazené současné chlazení a topení Systém WR2 série Typ venkovní jednotky PQRY-P200 YLM-A 22,4 / PQRY-P250 YLM-A 28 / 31, PQRY-P300 YLM-A 33,5 / 37, PQRY-P350 YLM-A 40 / PQRY-P400 YLM-A 45 / PQRY-P400 YSLM-A Set 45 / PQRY-P450 YLM-A 50 / PQRY-P450 YSLM-A Set 50 / PQRY-P500 YLM-A 56 / PQRY-P500 YSLM-A Set 56 / PQRY-P550 YLM-A 63 / PQRY-P550 YSLM-A Set 63 / PQRY-P600 YLM-A 69 / 76, PQRY-P600 YSLM-A Set 69 / 76, PQRY-P700 YSLM-A Set 80 / PQRY-P750 YSLM-A Set 85 / PQRY-P800 YSLM-A Set 90 / PQRY-P850 YSLM-A Set 96 / PQRY-P900 YSLM-A Set 101 / V ceně setů je započten propojovací kit: CMY-Q100 CBK Kč pro P CMY-Q200 CBK Kč pro P R2 série BC CONTROLLER rozdělovač chladiva BIG Systém Typ Počet portů CMB-P104 V-G CMB-P105 V-G CMB-P106 V-G CMB-P108 V-G CMB-P1010 V-G CMB-P1013 V-G CMB-P1016 V-G CMB-P108 V-GA CMB-P1010 V-GA Master CMB-P1013 V-GA CMB-P1016 V-GA CMB-P104 V-GB Slave * CMB-P108 V-GB NEW BIG R2 CMB-P1016 V-HA1 Master ** CMB-P1016 V-HB Slave PURY- P YLM-A PURY- P CMB-PW202 V-J Water Conection box 25 kw 1x chlazení +1 HEX/Booster Pro jednotky PURY- P YLM-A a PQRY-P YLM-A Slave-Controller nelze použít samostatně. Slouží pouze ke zvýšení počtu přípojů. Na jeden Master lze připojit maximálně dva Slave-Controllery Jen pro jednotky PURY-EP YSLM-A Možnosti připojení viz strana 185 katalogu nebo návrhový software Piping Design Tool. 27

30 10. Venkovní jednotky R410A REPLACE MULTI chlazení nebo topení Systém Typ venkovní jednotky PUHY-RP200 YJM-A 22,4 / 25, PUHY-RP250 YJM-A 28,0 / 31, PUHY-RP300 YJM-A 33,5 / 37, PUHY-RP350 YJM-A 40,0 / 45, PUHY-RP400 YSJM-A Set 45,0 / 50, PUHY-RP450 YSJM-A Set 50,0 / 56, PUHY-RP500 YSJM-A Set 56,0 / 63, PUHY-RP550 YSJM-A Set 63,0 / 69, PUHY-RP600 YSJM-A Set 69,0 / 76, PUHY-RP650 YSJM-A Set 73,0 / 81, PUHY-RP700 YSJM-A Set 80,0 / 88, PUHY-RP750 YSJM-A Set 85,0 / 95, PUHY-RP800 YSJM-A Set 90,0 / 100, PUHY-RP850 YSJM-A Set 96,0 / 108, PUHY-RP900 YSJM-A Set 101,0 / 113, V ceně setů je započten propojovací kit: CMY-RP100 VBK Kč pro RP CMY-RP200 VBK Kč pro RP Venkovní jednotky R410A REPLACE MULTI současné chlazení a topení Systém Typ venkovní jednotky PURY-RP200 YJM-A 22,4 / 25, PURY-RP250 YJM-A 28,0 / 31, PURY-RP300 YJM-A 33,5 / 37, Příslušenství venkovních jednotek City Multi Systém Příslušenství Určení Sněhový zákryt SH-S-YLM-A P200 P Sněhový zákryt SH-L-YLM-A P300 P350 (P400) Sněhový zákryt SH-XL-YLM-A P Vyhřívaná vana kondenzátu DP-S-CM P200 P Vyhřívaná vana kondenzátu DP-L-CM P300 P350 (P400) Vyhřívaná vana kondenzátu DP-XL-CM P

31 CITY MULTI (VRF) - vnitřní jednotky 12. Jednocestné kazetové jednotky Typ výkon vnitřní jednotky (kw) PMFY- P20 VBM-E 2,2 / 2, PMFY- P25 VBM-E 2,8 / 3, PMFY- P32 VBM-E 3,6 / 4, PMFY- P40 VBM-E 4,5 / 5, Dvoucestné kazetové jednotky Typ výkon vnitřní jednotky (kw) PLFY- P20 VLMD-E 2,2 / 2, PLFY- P25 VLMD-E 2,8 / 3, PLFY- P32 VLMD-E 3,6 / 4, PLFY- P40 VLMD-E 4,5 / 5, PLFY- P50 VLMD-E 5,6 / 6, PLFY- P63 VLMD-E 7,1 / 8, PLFY- P80 VLMD-E 9,0 / 10, PLFY-P100 VLMD-E 11,2 / 12, PLFY-P125 VLMD-E 14,0 / 16, Čtyřcestné kazetové jednotky tichý provoz Rastr 840x840 mm Typ výkon vnitřní jednotky (kw) PLFY- P20 VBM-E 2,2 / 2, PLFY- P25 VBM-E 2,8 / 3, PLFY- P32 VBM-E 3,6 / 4, PLFY- P40 VBM-E 4,5 / 5, PLFY- P50 VBM-E 5,6 / 6, PLFY- P63 VBM-E 7,1 / 8, PLFY- P80 VBM-E 9,0 / 10, PLFY-P100 VBM-E 11,2 / 12, PLFY-P125 VBM-E 14,0 / 16, Příplatek za spouštění filtru Kč. 15. Čtyřcestné kazetové jednotky Eurorastr 570x570 mm Typ výkon vnitřní jednotky (kw) PLFY- P15 VFM-E 1,7 / 1, PLFY- P20 VFM-E 2,2 / 2, PLFY- P25 VFM-E 2,8 / 3, PLFY- P32 VFM-E 3,6 / 4, PLFY- P40 VFM-E 4,5 / 5, PLFY- P50 VFM-E 5,6 / 6, Rohový panel PAR-SF9FA-E IR přijímač Rohový panel PAC-SF1ME-E 3D i-see senzor Čerpadlo kondenzátu s výtlakem 850 mm. 29

32 16. Podstropní jednotky Typ výkon vnitřní jednotky (kw) PCFY- P40 VKM-E 4,5 / 5, PCFY- P63 VKM-E 7,1 / 8, PCFY-P100 VKM-E 11,2 / 12, PCFY-P125 VKM-E 14,0 / 16, Nástěnné jednotky Typ výkon vnitřní jednotky (kw) PKFY- P15 VBM-E 1,7 / 1, PKFY- P20 VBM-E 2,2 / 2, PKFY- P25 VBM-E 2,8 / 3, PKFY- P32 VHM-E 3,6 / 4, PKFY- P40 VHM-E 4,5 / 5, PKFY- P50 VHM-E 5,6 / 6, PKFY- P63 VKM-E 7,1 / 8, PKFY-P100 VKM-E 11,2 / 12, LEV-kit pro připojení nástěnných jednotek RAC řady EF a SF Typ výkon propojovacího kitu (kw) PAC-LV11 M-J Potrubní jednotky vysokotlaké (50 až 260 Pa), bez čerpadla kondenzátu, výška 380 mm Typ vnitřní jednotky výkon (kw) PEFY- P40 VMH-E 4,5 / 5, PEFY- P50 VMH-E 5,6 / 6, PEFY- P63 VMH-E 7,1 / 8, PEFY- P71 VMH-E 8,0 / 9, PEFY- P80 VMH-E 9,0 / 10, PEFY-P100 VMH-E 11,2 / 12, PEFY-P125 VMH-E 14,0 / 16, PEFY-P140 VMH-E 16,0 / 18, PEFY-P200 VMHS-E 22,4 / 25, PEFY-P250 VMHS-E 28,0 / 31, PAC-KE04 DM-F čerpadlo kondenzátu pro P40 P PAC-KE05 DM-F čerpadlo kondenzátu pro P200 P250 VMHS vysokotlaké (50 až 220 Pa) 100% přívod čerstvého vzduchu, výška 380 mm Typ výkon vnitřní jednotky (kw) PEFY- P80 VMH-E-F 9,0 / 8, PEFY-P140 VMH-E-F 16,0 / 15, PEFY-P200 VMH-E-F 22,4 / 25, PEFY-P250 VMH-E-F 28,0 / 31,

33 středotlaké (35 až 150 Pa), s čerpadlem kondenzátu, výška 250 mm Typ výkon vnitřní jednotky (kw) PEFY- P20 VMA-E 2,2 / 2, PEFY- P25 VMA-E 2,8 / 3, PEFY- P32 VMA-E 3,6 / 4, PEFY- P40 VMA-E 4,5 / 5, PEFY- P50 VMA-E 5,6 / 6, PEFY- P63 VMA-E 7,1 / 8, PEFY- P71 VMA-E 8,0 / 9, PEFY- P80 VMA-E 9,0 / 10, PEFY-P100 VMA-E 11,2 / 12, PEFY-P125 VMA-E 14,0 / 16, PEFY-P140 VMA-E 16,0 / 18, nízkotlaké (5 až 50 Pa) ploché výška jen 200 mm, s čerpadlem kondenzátu Typ výkon vnitřní jednotky (kw) PEFY-P15 VMS1-E 1,7 / 1, PEFY-P20 VMS1-E 2,2 / 2, PEFY-P25 VMS1-E 2,8 / 3, PEFY-P32 VMS1-E 3,6 / 4, PEFY-P40 VMS1-E 4,5 / 5, PEFY-P50 VMS1-E 5,6 / 6, PEFY-P63 VMS1-E 7,1 / 8, hotelové jednotky tichý provoz 20 db, výška 292 mm, externí kontakt, bez čerpadla kondenzátu, statický tlak 5 Pa Typ výkon vnitřní jednotky (kw) PEFY-P20 VMR-E 2,2 / 2, PEFY-P25 VMR-E 2,8 / 3, PEFY-P32 VMR-E 3,6 / 4, Parapetní jednotky Typ výkon vnitřní jedn. s krytem (kw) PFFY-P20 VLEM-E 2,2 / 2, PFFY-P25 VLEM-E 2,8 / 3, PFFY-P32 VLEM-E 3,6 / 4, PFFY-P40 VLEM-E 4,5 / 5, PFFY-P50 VLEM-E 5,6 / 6, PFFY-P63 VLEM-E 7,1 / 8, Typ vnitřní jednotka bez krytu PFFY-P20 VLRM-E 2,2 / 2, PFFY-P25 VLRM-E 2,8 / 3, PFFY-P32 VLRM-E 3,6 / 4, PFFY-P40 VLRM-E 4,5 / 5, PFFY-P50 VLRM-E 5,6 / 6, PFFY-P63 VLRM-E 7,1 / 8,

34 Typ vnitřní jednotka bez krytu Externí tlak 60 Pa PFFY-P20 VLRMM-E 2,2 / 2, PFFY-P25 VLRMM-E 2,8 / 3, PFFY-P32 VLRMM-E 3,6 / 4, PFFY-P40 VLRMM-E 4,5 / 5, PFFY-P50 VLRMM-E 5,6 / 6, PFFY-P63 VLRMM-E 7,1 / 8, Typ vnitřní jednotka s krytem PFFY-P20 VKM 2,2 / 2, PFFY-P25 VKM 2,8 / 3, PFFY-P32 VKM 3,6 / 4, PFFY-P40 VKM 4,5 / 5, AHU box sada LEV a elektroniky pro připojení k VZT jednotce Typ výkon AHU boxu (kw) PAC-AH125 M-J 14,0 / 16, PAC-AH140 M-J 16,0 / 18, PAC-AH250 M-J 28,0 / 31, PAC-AH500 M-J 56,0 / 63, Jednotky pro ohřev vody Booster a HEX unit výkon Typ vnitřní jednotky (kw) PWFY-P100 VM-E-BU - / 12,5 (až 70 C) PWFY-P140 VM-E-AU 14 / 15,5 (až 45 C) Dveřní clony Rádi Vám zpracujeme nabídku na dodávku dveřních clon začleněných do systémů VRF. 32

35 CITY MULTI (HVRF) - vnitřní jednotky 31. Čtyřcestné kazetové jednotky tichý provoz Rastr 840x840 mm Typ výkon vnitřní jednotky (kw) PLFY- WP32 VBM-E 3,6 / 4, PLFY- WP40 VBM-E 4,5 / 5, PLFY- WP50 VBM-E 5,6 / 6, Příplatek za spouštění filtru Kč bez DPH. 2. Parapetní jednotka bez krytu Externí tlak 60 Pa Typ vnitřní jednotky výkon (kw) PFFY-WP20 VLRMM-E 2,2 / 2, PFFY-WP25 VLRMM-E 2,8 / 3, PFFY-WP32 VLRMM-E 3,6 / 4, PFFY-WP40 VLRMM-E 4,5 / 5, PFFY-WP50 VLRMM-E 5,6 / 6, Potrubní jednotky středotlaké (35 až 150 Pa), s čerpadlem kondenzátu, výška 250 mm Typ vnitřní jednotky výkon (kw) PEFY- WP20 VMA-E 2,2 / 2, PEFY- WP25 VMA-E 2,8 / 3, PEFY- WP32 VMA-E 3,6 / 4, PEFY- WP40 VMA-E 4,5 / 5, PEFY- WP50 VMA-E 5,6 / 6, nízkotlaké (5 až 50 Pa) ploché výška jen 200 mm, s čerpadlem kondenzátu Typ vnitřní jednotky výkon (kw) PEFY-WP15 VMS1-E 1,7 / 1, PEFY-WP20 VMS1-E 2,2 / 2, PEFY-WP25 VMS1-E 2,8 / 3, PEFY-WP32 VMS1-E 3,6 / 4, PEFY-WP40 VMS1-E 4,5 / 5, PEFY-WP50 VMS1-E 5,6 / 6, CITY MULTI (HVRF) - BC controller 31. HVRF BC CONTROLLER R2 série rozdělovač chladiva Typ Počet portů CMB-WP108 V-GA Master CMB-WP1016 V-GA CMB-WP108 V-GB Slave CMB-WP1016 V-GB Slave-Controller nelze použít samostatně. Slouží pouze ke zvýšení počtu přípojů. Možnosti připojení viz strana 205 katalogu nebo návrhový software Piping Design Tool. Nižší hlučnost než vnitřní jednotky s chladivem R410A 33

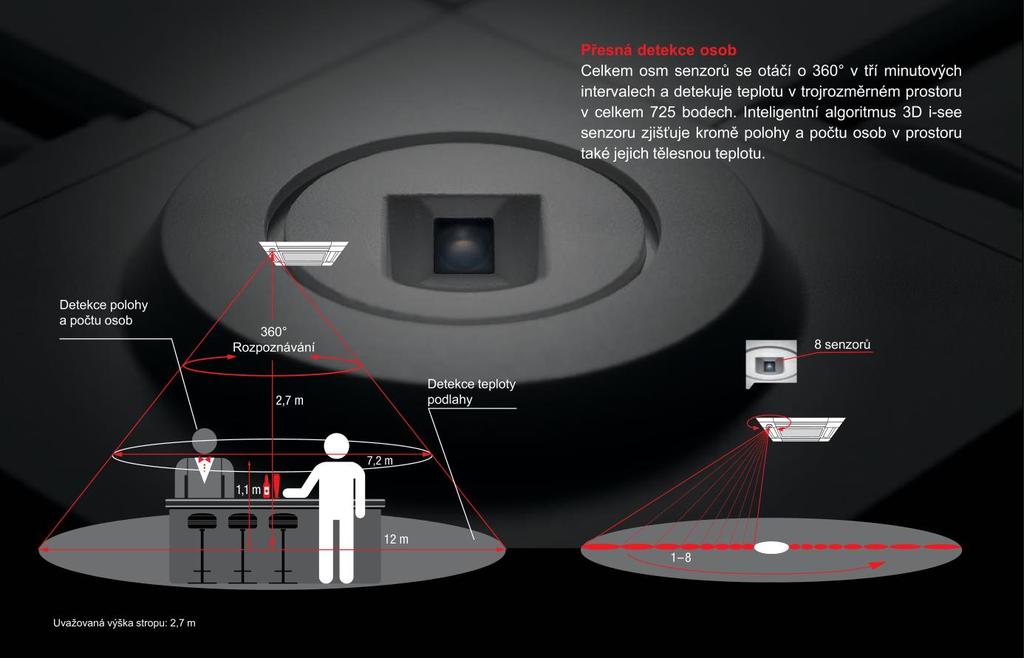

36 27. Dálková ovládání a řídicí systémy Systém Typ Popis Designové MA kabelové dálkové ovládání PAR-32 MAA s podporou funkce 3D I-see senzoru české menu, skupinové ovládání Smart ME kabelové dálkové ovládání (síťové) s dotykovým displejem PAR-U02 MEDA Kompaktní kabelové dálkové ovládání PAC-YT52 CRA Základní kabelové dálkové ovládání pro aplikace vzduch / voda PWFY, TČ Zubadan (ohřev vody) PAR-W21 MAA Infračervený ovladač s přijímačem PAR-FA32 MA přijímač PAR-FL32 MA ovladač Infračervený přijímač rohový panel jednotek SLZ-KF a PLFY-Pxx VFM pro gril SLP-2FA PAR-SF9 FA-E Infračervený přijímač rohový panel pro jednotky PLFY-PxxVBM PAR-SA9 FA-E Infračervený přijímač a vysílač pro jednotky PCA-RPxxKAQ a PCFY-PxxVKM PAR-SL94 B-E Externí teplotní čidlo PAC-SE41 TS-E 900 AHC ovladač PAC-IF01 AHC rozšiřující modul pro ovladač PAR-U02 MEDA nebo EW-50 E pro ovládání např. zvlhčovače nebo řízení hodnot vnitřní jednotky pomocí signálu 0-10V

37 typ Popis AT-50B-J Centrální ovladač pro až 50 vnitřních jednotek s dotykovým displejem * EW-50E Centrální ovladač pro 50 jednotek s připojením na PC a internet webové funkce, roční a týdenní časování, alarmy s integrovaným zdrojem * AE-200 E Vizuální centrální ovladač až pro 50 jednotek s možným rozšířením až na 200 komponent s připojením na PC a internet s 10.4 dotykovým displejem s integrovaným zdrojem webové funkce, roční a týdenní časování, alarmy Multifunkční plně grafický ovládací SW BMS TG-2000 mini Dodáván vč. PC až pro 2000 vnitřních jednotek Ovládání a zobrazení, hlídání energetických špiček, rozpočítávání nákladů Možnost integrace dalších systémů budov (osvětlení, větrání apod.) Transmission Booster (zesilovač M-Netového signálu) PAC-SF46 EPA * na vyžádání Převodník pro komunikaci s protokolem LonWorks pro 50 jednotek LMAP04-E Převodník pro komunikaci s protokolem BAC Net BAC-HD150 pro až 50 vnitřních jednotek PAC-YG10HA-E Input / Output adaptér. Poskytuje ovládání přívodu čerstvého vzduchu k jednotce a odstavení v rámci požadavku EPS. Připojuje se k centrálnímu ovladači

38 PI Controller PAC-YG60 MCA-J 4x pulsní vstup (elektroměr, vodoměr, atd) AI Controller PAC-YG 63MCA-J analogové vstupy (teploměry, vlhkoměry, atd) DIDO Controller PAC-YG 66DCA-J Rozhraní pro připojení do EIB / KNX ME-AC-KNX 15 * do 15 vnitřních jednotek Rozhraní pro připojení do EIB / KNX ME-AC-KNX 100 * do 100 vnitřních jednotek Rozhraní pro připojení do ModBus ME-AC-MBS-50 * do 50 vnitřních jednotek Rozhraní pro připojení do ModBus ME-AC-MBS-100 * do 100 vnitřních jednotek * Návrh nutné konzultovat se specialistou na řídicí systémy společnosti CS-MTRADE, s.r.o. cena bude stanovena dle tohoto návrhu. Uvedené ceny jsou ceny HW, ceny SW budou oceněny dle konkrétní realizace. 36

39 Přesná klimatizace pro počítačové sály 28. Přesná klimatizace (IT aplikace) Typ vnitřní jednotky PFD-P250 VM-E 28,0 / PFD-P500 VM-E 56,0 / Typ venkovní jednotky PUHD-P250 YJM-A 28,0 / 31, PUHD-P500 YJM-A 56,0 / 63, PQHD-P250 YHM-A 28,0 / 31, K PFD-P500 je možné připojit dvě jednotky PUHD-P250YJM nebo dvě jednotky PQHD-P250 anebo jednu jednotku PUHD-P500YSJM. Průmyslové chladicí skříně 29. Skříňové velkokapacitní jednotky Typ vnitřní jednotky PFAV-P250 VM-E 25,0 / 28, PFAV-P500 VM-E 50,0 / 56, PFAV-P750 VM-E 71,0 / 80, Venkovní jednotky PUHY-P250,500 a 750 (nejsou započteny v ceně). 30. Skříňové velkokapacitní jednotky s přívodem čerstvého vzduchu Typ vnitřní jednotky PFAV-P300 VM-E-F 28,0 / 26, PFAV-P600 VM-E-F 56,0 / 50, PFAV-P900 VM-E-F 80,0 / 71, Venkovní jednotky PUHY-P250,500 a 750 (nejsou započteny v ceně). 10HP 20HP 30HP 37

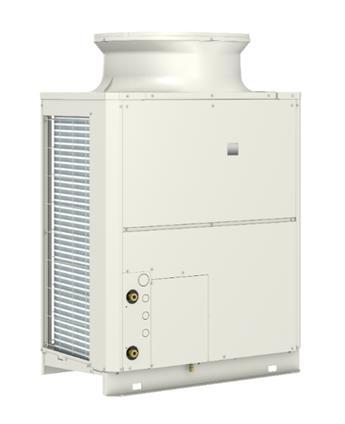

40 QAHV tepelné čerpadlo CO 2 1. Venkovní jednotka CO 2 - R744 Systém Typ venkovní jednotky QAHV-N560YA-HPB (BS) -- / 40, Kabelové ovládání PAR-W31 MAA Výstupní voda až 90 C COP 3.88 (AT=16 C, WT in=17 C, WT out=65 C) Provozní rozsah -25 C až 43 C, plný výkon do +3 C GWP = 1 Typické zapojení zdroje pro ohřev teplé užitkové vody: 38

41 E-Series - Chiller 1. Venkovní jednotka pro výrobu chladící a topné vody R410 Systém Typ venkovní jednotky EAHV-P900YA 90 / EACV-P900YA 90 / EAHV-P900YA-H -- / EAHV-P900YA-N 90 / EACV-P900YA-N 90 / EAHV-P900YA-H-N -- / EA-01 HK jen pro EAHV-P900YA-N Piping - kit EA-02 HK jen pro EAHV-P900YA-N Piping kit EA-130 FG Mřížka výměníku TW-TH16-E Wat.temp.sensor PAR-W21 MAA-J PAR-W31 MAA-J Lze složit kaskádu až 6-ti těchto jednotek. Výstupní voda chlazení 5 až 25 C, topná voda 30 až 55 C EAHV-P900YA(-N) - EER 3.08 / ESEER 5,46 (EN14511) 39

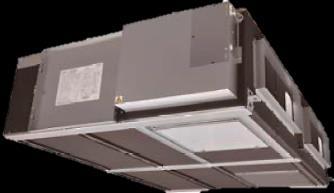

42 LOSSNAY 1. Vzduchotechnické rekuperační jednotky Typ Objemový průtok vzduchu (m 3 /h) LGH 15 RVX-E LGH 25 RVX-E LGH 35 RVX-E LGH 50 RVX-E LGH 65 RVX-E LGH 80 RVX-E LGH 100 RVX-E LGH 150 RVX-E LGH 200 RVX-E PZ-61 DR-E Kabelový ovladač VZT jednotka s vyšší účinností, nutná externí MaR LGH-50RSDC-E Vzduchotechnické rekuperační jednotky výška 500 mm Typ Objemový průtok vzduchu (m 3 /h) LGH 150 RVXT-E LGH 200 RVXT-E LGH 250 RVXT-E PZ-61 DR-E Kabelový ovladač Jednotka přímého výparu pro rekuperační jednotky Lossnay Typ Konfigurace GUG 01SL-E LGH-50RVX - LGH-65RVX / PUHZ-ZRP GUG 02SL-E LGH-80RVX - LGH-100RVX / PUHZ-ZRP50 - ZRP GUG 03SL-E LGH-150RVX LGH-250RVXT / PUHZ-ZRP71-ZRP Jednotky jsou včetně ovladače PZ-01RC 4. Nástěnné větrací rekuperační jednotky Typ Objemový průtok vzduchu VL-50S2-E m 3 /h tahový vypínač VL-50ES2-E m 3 /h bez tahového vypínače VL-100-U5-E m 3 /h tahový vypínač VL-100-EU5-E m 3 /h bez tahového vypínače PZ-02 VLR Bezdrátový ovladač pro VL-100-EU5-E

43 JET TOWEL 31. Bezdotykové vysoušeče rukou Typ Barva S ohřevem JT-SB216 JSH2-W-NE s ohřívačem, white JT-SB216 JSH2-H-NE s ohřívačem, dark grey JT-SB216 JSH2-S-NE s ohřívačem, silver Jet Towel Mini JT-MC206 GS-W-E super white Jet Towel Smart JT-S2AP -S-NE s ohřívačem, silver JT-S2AP -W-NE s ohřívačem, white JT-S2A -W-NE bez ohřívače, white ODVLHČOVAČ 31. Odvlhčovač vzduchu Typ Odvlhčovací výkon (l/den) (27 C / 60 %) MJ-E16VX

44 Mr.Slim+ Heat Recovery Hybrid Systém 2 v Venkovní jednotky Mr.Slim+ Typ venkovní jednotky PUHZ-FRP71 VHA 230 V 7,1 / 8, Vnitřní klimatizační splitové jednotky Typ vnitřní jednotky Chladící / topný PLA-RP71 BA 7,1 / 8, PKA-RP71 KAL 7,1 / 8, PCA RP71 KAQ 7,1 / 8, PCA RP71 HAQ nerez 7,1 / 8, PEAD RP71 JAQ 7,1 / 8, PSA RP71KA 7,1 / 8, Ovladače Designové kabelové dálkové ovládání PAR-32 MAA Infračervené dálkové ovládání PAR-SL94B Vnitřní splitové jednotky ECODAN Typ vnitřní jednotka EHSC-YM9 C EHST20C-YM9 C EHSC-MEC Provedení Záložní zdroj 9 kw / 400 V, bez zásobníku TeV Záložní zdroj 9 kw / 400 V, nerezový zásobník TeV 200 litrů Bez záložního zdroje, bez zásobníku TeV a bez expanzní nádoby

45 TEPELNÁ ČERPADLA split 31. Venkovní jednotky ZUBADAN Air to Water Typ venkovní jednotky Venkovní jednotky ZUBADAN Air to Water PUHZ-SHW80VHA 230 V 7,1 / 8, PUHZ-SHW112YHA 400 V 10,0 / 11, PUHZ-SHW140YHA 400 V 12,5 / 14, PUHZ-SHW230YKA 400 V 20,0 / 23, Venkovní jednotky POWER INVERTER Air to Water PUHZ-SW50VKA 230 V 4,5 / 5, PUHZ-SW75VHA 230 V 6,6 / 7, PUHZ-SW100YHA 400 V 9 / PUHZ-SW120YHA 400 V 12 / PUHZ-SW160YKA 400 V 16 / PUHZ-SW200YKA 400 V 20 / Vnitřní splitové jednotky ECODAN se zásobníkem a bez zásobníku Kombinace IU a OU Provedení PUHZ-SW50 EHSD-VM2C ERSD-VM2C EHST20D-VM2C ERST20D-VM2C Záložní zdroj 2 kw / 230 V, bez zásobníku TeV Záložní zdroj 2 kw / 230 V, bez zásobníku TeV, topná / chladící voda Záložní zdroj 2 kw / 230 V, nerezový zásobník TeV 200 litrů Záložní zdroj 2 kw / 230 V, nerezový zásobník TeV 200 litrů reversibilní topná / chladící voda PUHZ-SW75-SW120 + PUHZ-SHW80-SHW140 Záložní zdroj 9 kw / 400 V, EHSC-YM9C bez zásobníku TeV Bez záložního zdroje, bez zásobníku TeV EHSC-MEC a bez expanzní nádoby Záložní zdroj 2 kw / 230 V, ERSC-VM2C bez zásobníku TeV Reversibilní topná / chladící voda Bez záložního zdroje, bez zásobníku TeV ERSC-MEC a bez expanzní nádoby Reversibilní topná / chladící voda Záložní zdroj 9 kw / 400 V, EHST20C-YM9C nerezový zásobník TeV 200 litrů Záložní zdroj 2 kw, 230 V, ERST20C-VM2C nerezový zásobník TeV 200 litrů Reversibilní topná / chladící voda PUHZ-SW160-SW200 + PUHZ-SHW230 Záložní zdroj 9 kw / 400 V, EHSE-YM9EC bez zásobníku TeV Bez záložního zdroje, bez zásobníku TeV EHSE-MEC a bez expanzní nádoby Záložní zdroj 9 kw / 400 V, ERSE-YM9EC bez zásobníku TeV Reversibilní topná / chladící voda Bez záložního zdroje, bez zásobníku TeV ERSE-MEC a bez expanzní nádoby Reversibilní topná / chladící voda

46 3. Příslušenství Označení Popis PAR-WT050R-E Bezdrátový ovladač pro ECODAN PAR-WR051R-E Přijímač pro ovladač PAR-WT050R-E PAC-WF010-E WiFi- interface PAC-TH011-E Příložná teplotní čidla pro topný okruh PAC-TH011-TK-E Příložné teplotní čidlo pro zásobník TV 890 PAC-TH011-HT-E Příložná teplotní čidla pro doplňkový zdroj tepla t max =70 C Připojovací rozhraní k systémům tepelných čerpadel ZUBADAN (ATW) Typ vnitřní jednotka PAC-IF032 B-E vč. PAR-W teplotní čidla PAC-IF061 B-E FTC 5 (master controller) PAC-SIF051 FTC4 & FTC5 kaskáda TEPELNÁ ČERPADLA kompakt 31. Venkovní jednotky ZUBADAN kompaktní systém (tepelný výměník chladivo R410A / voda je umístěn přímo ve venkovní jednotce) Typ venkovní jednotka PUHZ-HW112YHA/2 400 V 10,0 / 11, PUHZ-HW140YHA/2 400 V 12,5 / 14, Venkovní jednotky POWER INVERTER kompaktní systém (tepelný výměník chladivo R410A / voda je umístěn přímo ve venkovní jednotce) Typ venkovní jednotka PUHZ-W50 VHA 230 V 4,5 / 5, PUHZ-W85 VHA 230 V 7,5 / 8, Vnitřní jednotky ECODAN se zásobníkem a bez zásobníku Kombinace venkovních a vnitřních jednotek Provedení PUHZ-W50-W112 + PUHZ-HW112-HW140 Záložní zdroj 9 kw / 400 V, EHPX-YM9C výměník R410 / voda je v OU Záložní zdroj 9 kw / 400 V, EHPT20X-YM9C výměník R410 / voda je v OU nerezový zásobník TeV 200 litrů Cena celkem bez DPH (Kč)

47 Typická zapojení tepelných čerpadel Zubadan 45

48 M-série (RAC) Vnitřní jednotky Nástěnné jednotky včetně IR ovladače DĚLENÝ CENÍK MSZ-SF15 VA (pouze pro MXZ) MSZ-SF20 VA (pouze pro MXZ) MSZ-SF25 VE MSZ-SF35 VE MSZ-SF42 VE MSZ-SF50 VE MSZ-GF60 VE MSZ-GF71 VE Premium design W bílá B černá S stříbrná MSZ-EF18 VE2 W/B/S (pouze pro MXZ) MSZ-EF22 VE2 W/B/S (pouze pro MXZ) MSZ-EF25 VE2 W/B/S MSZ-EF35 VE2 W/B/S MSZ-EF42 VE2 W/B/S MSZ-EF50 VE2 W/B/S Deluxe bílá MSZ-FH25 VE (Deluxe) MSZ-FH35 VE (Deluxe) MSZ-FH50 VE (Deluxe) Diamond V= pearl white, R= ruby red, B= onyx black W natural white MSZ-LN25 VG V/R/B/W R410 / R MSZ-LN35 VG V/R/B/W R410 / R MSZ-LN50 VG V/R/B/W R MSZ-LN60 VG V/R/B/W R Parapetní jednotky včetně IR ovladače MFZ-KJ25 VE MFZ-KJ35 VE MFZ-KJ50 VE Jednocestné kazetové jednotky včetně IR ovladače MLZ-KA25 VA MLZ-KA35 VA MLZ-KA50 VA Čtyřcestné kazetové jednotky bez DO SLP-2FA s IR SLP-2FALM SLZ-KF25 VA SLZ-KF35 VA SLZ-KF50 VA SLZ-KF60 VA Potrubní jednotky bez DO S PAR-32MAA SEZ-KD25 VAQ SEZ-KD35 VAQ SEZ-KD50 VAQ SEZ-KD60 VAQ SEZ-KD71 VAQ

49 Venkovní jednotky Splitové jednotky MUZ-SF25 VE MUZ-SF35 VE MUZ-SF42 VE MUZ-SF50 VE MUZ-GF60 VE MUZ-GF71 VE MUZ-EF25 VE MUZ-EF35 VE MUZ-EF42 VE MUZ-EF50 VE MUZ-FH25 VE (Deluxe) MUZ-FH35 VE (Deluxe) MUZ-FH50 VE (Deluxe) MUZ-FH25 VEHZ (Deluxe Hyper heating) MUZ-FH35 VEHZ (Deluxe Hyper heating) MUZ-FH50 VEHZ (Deluxe Hyper heating) MUZ-LN25VG (Diamond) MUZ-LN35VG (Diamond) MUZ-LN50VG (Diamond) MUZ-LN60VG (Diamond) MUZ-LN25VGHZ (Diamond Hyper heating) MUZ-LN35VGHZ (Diamond Hyper heating) MUZ-LN50VGHZ (Diamond Hyper heating) MUFZ-KJ25 VE MUFZ-KJ35 VE MUFZ-KJ50 VE MUFZ-KJ25 VEHZ (Hyper heating) MUFZ-KJ35 VEHZ (Hyper heating) MUFZ-KJ50 VEHZ (Hyper heating) Multisplitové jednotky MXZ-2D33 VA MXZ-2D42 VA MXZ-2D53 VA MXZ-2E53 VAHZ Hyper heating MXZ-3E54 VA MXZ-3E68 VA MXZ-4E72 VA MXZ-4E83 VA MXZ-4E83 VAHZ Hyper heating MXZ-5E102 VA MXZ-6D122 VA PUMY-P112 VKM1 / YKM PUMY-P125 VKM1 / YKM PUMY-P140 VKM1 / YKM PUMY-P200 YKM PAC-MK31 / MK32 BC PAC-MK51 / MK52 BC

50 Mr. Slim (PAC) Vnitřní jednotky Kazetové jednotky Typ dálkového ovládání bez dálk. ovl. s infrač. ovl. PLP-6BA PLP-6BALM PLA-RP35 BA PLA-RP50 BA PLA-RP60 BA PLA-RP71 BA PLA-RP100 BA PLA-RP125 BA PLA-RP140 BA Kazetové jednotky,,high-cop Typ dálkového ovládání bez dálk. ovl. s infrač. ovl. PLP-6BA PLP-6BALM PLA-ZRP35 BA PLA-ZRP50 BA PLA-ZRP60 BA PLA-ZRP71 BA PLA-ZRP100 BA PLA-ZRP125 BA PLA-ZRP140 BA Nástěnné jednotky - s ovladačem PAR-SL97A PKA-RP35 HAL PKA-RP50 HAL PKA-RP60 KAL PKA-RP71 KAL PKA-RP100 KAL Podstropní jednotky BEZ OVLADAČE PCA-RP35 KAQ PCA-RP50 KAQ PCA-RP60 KAQ PCA-RP71 KAQ PCA-RP100 KAQ PCA-RP125 KAQ PCA-RP140 KAQ Podstropní nerezové jednotky BEZ DÁLKOVÉHO OVLÁDÁNÍ PCA-RP71 HAQ Potrubní jednotky s čerpadlem kondenzátu BEZ DÁLK. OVLÁDÁNÍ PEAD-RP35 JAQ PEAD-RP50 JAQ PEAD-RP60 JAQ PEAD-RP71 JAQ PEAD-RP100 JAQ PEAD-RP125 JAQ PEAD-RP140 JAQ

51 Stojanové jednotky - s vestavěným kabelovým ovladačem PSA-RP71 KA PSA-RP100 KA PSA-RP125 KA PSA-RP140 KA Velké potrubní jednotky BEZ DÁLKOVÉHO OVLÁDÁNÍ PEA-RP200 GAQ PEA-RP250 GAQ PEA-RP400 GAQ PEA-RP500 GAQ Venkovní jednotky Standard Inverter Q CHL / Q TOP (kw) SUZ-KA25 VA 2,6 / 3,2 kw SUZ-KA35 VA 3,5 / 4,0 kw SUZ-KA50 VA 4,6 / 5,0 kw SUZ-KA60 VA 5,6 / 6,4 kw SUZ-KA71 VA 7,1 / 8,1 kw PUHZ-P100VHA 230 V 9,4 / 11,2 kw PUHZ-P100YHA 400 V 9,4 / 11,2 kw PUHZ-P125VHA 230 V 12,3 / 14,0 kw PUHZ-P125YHA 400 V 12,3 / 14,0 kw PUHZ-P140VHA 230 V 13,6 / 16,0 kw PUHZ-P140YHA 400 V 13,6 / 16,0 kw PUHZ-P200YHA 400 V 19,0 / 22,4 kw PUHZ-P250YHA 400 V 22,0 / 27,0 kw Power Inverter Q CHL / Q TOP (kw) PUHZ-ZRP35VKA 230 V 3,5 (1,6-4,5) / 4,1 (1,6-4,9) PUHZ-ZRP50VKA 230 V 5,0 (2,3-5,6) / 6,0 (2,5-7,3) PUHZ-ZRP60VHA 230 V 6,0 (2,7-6,7) / 7,0 (2,8-8,2) PUHZ-ZRP71VHA 230 V 7,1 (3,3-8,1) / 8,0 (3,5-10,2) PUHZ-ZRP100VKA 230 V 10,0 (4,9-11,4) / 11,2 (4,5-14,0) PUHZ-ZRP100YKA 400 V 10,0 (4,9-11,4) / 11,2 (4,5-14,0) PUHZ-ZRP125VKA 230 V 12,5 (5,5-14,0) / 14,0 (5,0-16,0) PUHZ-ZRP125YKA 400 V 12,5 (5,5-14,0) / 14,0 (5,0-16,0) PUHZ-ZRP140VKA 230 V 14,0 (6,2-15,3) / 16,0 (5,7-18,0) PUHZ-ZRP140YKA 400 V 14,0 (6,2-15,3) / 16,0 (5,7-18,0) PUHZ-ZRP200YKA 400 V 20,0 (9,0-22,4) / 22,4 (9,0-25,0) PUHZ-ZRP250YKA 400 V 25 (11,2-28,0) / 27 (12,5-31,5) Zubadan Inverter Q CHL / Q TOP (kw) PUHZ-SHW80VHA 230 V 7,1 / 8, PUHZ-SHW112YHA 400 V 10,0 (4,9-11,4) / 11,2 (4,5-14,0) PUHZ-SHW140YHA 400 V 12,5 (5,5-14,0) / 14,0 (5,0-16,0) PUHZ-SHW230YKA 400 V 20,0 / 23, Mr:Slim + PUHZ-FRP71 VHA 230 V

52 AtW tepelná čerpadla vzduch / voda Venkovní jednotky Zubadan Inverter AtW PUHZ-SHW80VHA 230 V PUHZ-SHW112YHA 400 V PUHZ-SHW140YHA 400 V PUHZ-SHW230YKA 400 V PAC-IF032 B-E (Interface + PAR-W30) PAC-IF061 B-E (Interface + PAR-W30) PAC-SIF051 B-E (Slave controller) Power Inverter AtW PUHZ-SW50VKA 230 V PUHZ-SW75VHA 230 V PUHZ-SW100YHA 400 V PUHZ-SW120YHA 400 V PUHZ-SW160YKA 400 V PUHZ-SW200YKA 400 V Kompaktní systémy - Power Inverter a Zubadan Inverter PUHZ-W50VHA 230 V PUHZ-W85VHA 230 V PUHZ-HW112YHA/2 400 V PUHZ-HW140YHA/2 400 V Vnitřní jednotky ECODAN - splitové Typ / výbava Záložní Zásobník zdroj TeV Topení Chlazení EHSD-VM2C 2 kw - ano ERSD-VM2C 2 kw - ano ano EHSC-YM9C 9 kw - ano EHSC-MEC - - ano ERSC-VM2C 2 kw - ano ano ERSC-MEC - - ano ano EHSE-YM9EC 9 kw - ano EHSE-MEC - - ano ERSE-YM9EC 9 kw - ano ano ERSE-MEC - - ano ano EHST20D-VM2C 2 kw 200 litrů ano ERST20D-VM2C 2 kw 200 litrů ano ano EHST20C-YM9C 9 kw 200 litrů ano ERST20C-VM2C 2 kw 200 litrů ano ano ECODAN kompaktní EHPX-YM9C 9 kw - ano EHPT20X-YM9C 9 kw 200 litrů ano

53 Připojovací rozhraní pro tepelné výměníky VZT PAC-IF012B-E / PAC-IF013B-E Připojovací rozhraní umožňují použití venkovních jednotek Mr.Slim jako zdroje tepla nebo chladu ve větracích jednotkách. Funkce PAC-IF012B-E nastavení výkonu v 8 krocích od 30 % do 100 % pomocí beznapěťových kontaktů 0 10 V / 4 20 ma / 1 5 V / 0 10 kω (platí pouze pro jednotky PUHZ-ZRP a PUHZ-SHW) nastavení provozního režimu pomocí beznapěťového kontaktu zapnutí / vypnutí kompresoru pomocí beznapěťového kontaktu Výstup všech důležitých provozních údajů přes beznapěťový kontakt: provoz porucha (alarm) režim kompresoru odmrazování provozní režim chlazení provozní režim topení Alternativně může být rozhraní PAC-IF012 řízeno na základě teploty zpětného vzduchu. Po zapojení s volitelným dálkovým ovládáním PAR-32 MAA je regulace prováděna dle nastavené požadované teploty. Funkce PAC-IF013B-E nastavení výkonu v 11 krocích (10 a vypnuto ) od 30 % do100 % (od 20 % do 100% při kaskádovém řízení) pomocí beznapěťových kontaktů 0 10 V nebo ModBus protokolu (platí pouze pro jednotky PUHZ-ZRP a PUHZ-SHW) Standardní integrované rozhraní ModBus Slot pro SD kartu pro záznam provozních údajů Kaskádové řízení Jedním signálem lze řídit až šest okruhů. Prostřednictvím automatické rotace jednotek je docílena stejná hodnota provozních hodin jednotlivých jednotek v kaskádě. Při návrhu a instalaci dbejte pokynů uvedených v projekčních podkladech. Technické parametry: PAC-IF012B-E Chladicí výkon min. - max* (kw) 3,6 28,0 Topný výkon min. - max.* (kw) 4,1 31,5 Chladivo R410A Rozměry ovládacího boxu ŠxVxH (mm) 336 x 69 x 278 Hmotnost (kg) 5 Nastavitelný rozsah teplot na dálkovém ovládání ( C) Třída ochrany IP24 Zdroj el. napětí V, fáze, Hz , 1, 50 * V závislosti na zvolené venkovní jednotce Použití připojovacího rozhraní s větracím systémem Přehled venkovních jednotek pro použití s připojovacím rozhraním PAC-IF012B-E / PAC-IF013B-E 1 Připojovací rozhraní PAC IF012/013 6 Sací potrubí 2 VZT jednotka 7 Vedení chladiva (kap.) / vstřikovací potrubí 3 Nadřazená regulace VZT jednotky 8 Teplotní čidlo TH2 - vstřikovacího potrubí 4 Venkovní jednotka Mr.Slim 9 Teplotní čidlo TH1 zpětného vzduchu 5 Tepelný výměník (není součástí dodávky) případně vzduchu v místnosti TH5 teplotní příložné čidlo (součást dodávky) Zubadan Inverter PUHZ-SHW80VHA PUHZ-SHW112VHA PUHZ-SHW112YHA PUHZ-SHW140YHA PUHZ-SHW230YKA Regulace výkonu přes externí signály nebo řízení dle teploty zpětného vzduchu. Power Inverter PUHZ-ZRP35VKA PUHZ-ZRP50VKA PUHZ-ZRP60VHA PUHZ-ZRP71VHA PUHZ-ZRP100YKA PUHZ-ZRP125YKA PUHZ-ZRP140YKA PUHZ-ZRP200YKA PUHZ-ZRP250YKA Regulace výkonu přes externí signály nebo řízení dle teploty zpětného vzduchu. Standard Inverter SUZ-KA35VA SUZ-KA50VA SUZ-KA60VA SUZ-KA71VA PUHZ-P100VHA PUHZ-P100YHA PUHZ-P125VHA PUHZ-P125YHA PUHZ-P140VHA PUHZ-P140YHA PUHZ-P200YHA PUHZ-P250YHA Regulace výkonu pouze dle teploty zpětného vzduchu. 51

54 Poznámky 6 / 4 /
