WACORTEC. Návod k obsluze. Uživatel zařízení je povinen si podrobně prostudovat tento návod k použití!

Transkript

1 WACORTEC Návod k obsluze Uživatel zařízení je povinen si podrobně prostudovat tento návod k použití!

2 HYUNDAI WACORTEC OBSAH INSTALACE DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY ÚDRŽBA POUŽITÍ ČIŠTĚNÍ PROVÁDĚNÍ OPRAV DOTAZY A ŘEŠENÍ PROBLÉMŮ STUPNĚ FILTRACE PODROBNÁ SPECIFIKACE FILTRŮ

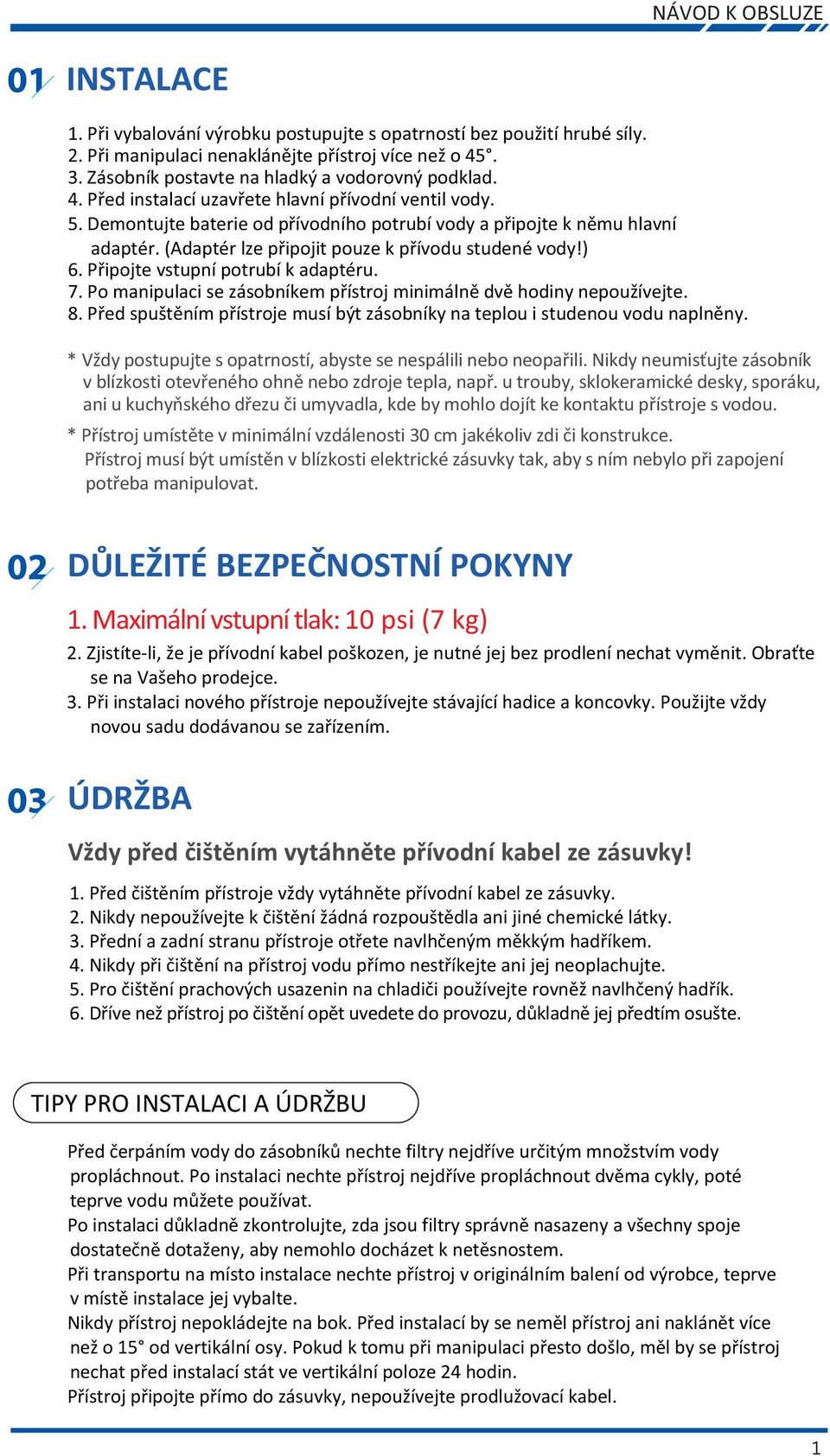

3 NÁVOD K OBSLUZE INSTALACE 1. Při vybalování výrobku postupujte s opatrností bez použití hrubé síly. 2. Při manipulaci nenaklánějte přístroj více než o Zásobník postavte na hladký a vodorovný podklad. 4. Před instalací uzavřete hlavní přívodní ventil vody. 5. Demontujte baterie od přívodního potrubí vody a připojte k němu hlavní adaptér. (Adaptér lze připojit pouze k přívodu studené vody!) 6. Připojte vstupní potrubí k adaptéru. 7. Po manipulaci se zásobníkem přístroj minimálně dvě hodiny nepoužívejte. 8. Před spuštěním přístroje musí být zásobníky na teplou i studenou vodu naplněny. * Vždy postupujte s opatrností, abyste se nespálili nebo neopařili. Nikdy neumisťujte zásobník v blízkosti otevřeného ohně nebo zdroje tepla, např. u trouby, sklokeramické desky, sporáku, ani u kuchyňského dřezu či umyvadla, kde by mohlo dojít ke kontaktu přístroje s vodou. * Přístroj umístěte v minimální vzdálenosti 30 cm jakékoliv zdi či konstrukce. Přístroj musí být umístěn v blízkosti elektrické zásuvky tak, aby s ním nebylo při zapojení potřeba manipulovat. DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY 1. Maximální vstupní tlak: 10 psi (7 kg) 2. Zjistíte-li, že je přívodní kabel poškozen, je nutné jej bez prodlení nechat vyměnit. Obraťte se na Vašeho prodejce. 3. Při instalaci nového přístroje nepoužívejte stávající hadice a koncovky. Použijte vždy novou sadu dodávanou se zařízením. ÚDRŽBA Vždy před čištěním vytáhněte přívodní kabel ze zásuvky! 1. Před čištěním přístroje vždy vytáhněte přívodní kabel ze zásuvky. 2. Nikdy nepoužívejte k čištění žádná rozpouštědla ani jiné chemické látky. 3. Přední a zadní stranu přístroje otřete navlhčeným měkkým hadříkem. 4. Nikdy při čištění na přístroj vodu přímo nestříkejte ani jej neoplachujte. 5. Pro čištění prachových usazenin na chladiči používejte rovněž navlhčený hadřík. 6. Dříve než přístroj po čištění opět uvedete do provozu, důkladně jej předtím osušte. TIPY PRO INSTALACI A ÚDRŽBU Před čerpáním vody do zásobníků nechte filtry nejdříve určitým množstvím vody propláchnout. Po instalaci nechte přístroj nejdříve propláchnout dvěma cykly, poté teprve vodu můžete používat. Po instalaci důkladně zkontrolujte, zda jsou filtry správně nasazeny a všechny spoje dostatečně dotaženy, aby nemohlo docházet k netěsnostem. Při transportu na místo instalace nechte přístroj v originálním balení od výrobce, teprve v místě instalace jej vybalte. Nikdy přístroj nepokládejte na bok. Před instalací by se neměl přístroj ani naklánět více než o 15 od vertikální osy. Pokud k tomu při manipulaci přesto došlo, měl by se přístroj nechat před instalací stát ve vertikální poloze 24 hodin. Přístroj připojte přímo do zásuvky, nepoužívejte prodlužovací kabel.

4 HYUNDAI WACORTEC Po připojení přístroje k přívodu vody a elektrické energie je vhodné přibližně půl hodiny počkat a poté zkontrolovat těsnost spojů. V průběhu dopravy mohlo dojít k jejich uvolnění. Před spuštěním ještě zkontrolujte, zda jsou připojeny všechny spoje a koncovky. Systém reverzní osmózy vyrábí vodu pomaleji než filtrační systémy založené na mikro a ultrafiltraci. Rychlost naplnění zásobníku u těchto systémů závisí na vyvíjeném tlaku a kvalitě upravované vody. POUŽITÍ 1. Stiskněte ventil teplé vody a poté zapojte přístroj do zásuvky. 2. Pro použití horké vody stiskněte spínač horké vody. 3. Po spuštění přístroje * Studená voda začne vytékat po cca 30 minutách (teplota 4 C - 30 C) * Horká voda začne vytékat po cca 5 minutách (teplota 30 C - 90 C) * VÝSTRAHA Pokud není v zásobníku dostatek vody, může dojít po zapojení přístroje do zásuvky k přehřátí a poškození topné spirály. ČIŠTĚNÍ Část Frekvence Způsob čištění Zásobník odpadní vody Kohoutky t./s. vody Kohoutky t./s. vody Filtr Dvakrát denně Jednou denně 1x za 3 dny Dle životnosti filtru Čistěte často s použitím neutrálních čisticích prostředků. Čistěte vlhčeným hadříkem, poté dosucha otřete. Čistěte vlhčeným hadříkem. Nepoužívejte chemické látky a rozpouštědla jako např. benzínový čistič, může dojít k poškození povrchové úpravy kohoutků. Interval doporučené výměny pro jednotlivé filtry je následující: Sedimentační filtr - 6 měsíců, Uhlíkový filtr - 6 měsíců, U/F filtr - 12 měsíců, Uhlíkový postfiltr měsíců Doporučený postup čištění 1. Nepoužívejte agresívní rozpouštědla a chemické čisticí prostředky. 2. K čištění přístroje používejte vlhčený hadřík. 3. Přístroj nikdy neoplachujte pod tekoucí vodou ani na něj při čištění vodu nestříkejte. 4. Po čistění přístroj zapojte opět do zásuvky až po dokonalém vysušení zásobníku. PROVÁDĚNÍ OPRAV Nebude-li přístroj delší dobu používat, postupujte podle následujících pokynů. 1. Vylijte všechnu zbývající vodu ze zásobníků teplé a studené vody. 2. Vyšroubujte vypouštěcí šroub na zadní straně přístroje a vypusťte všechnu vodu zadržovanou uvnitř přístroje. 3. Pro dlouhodobější uložení použijte původní obal nebo krabici, aby byl přístroj chráněn před prachem a vlhkostí. 4. Začnete-li přístroj opět používat, postupujte podle pokynů v tomto návodu k obsluze.

5 NÁVOD K OBSLUZE DOTAZY A ŘEŠENÍ PROBLÉMŮ VODA NENÍ DOSTATEČNĚ STUDENÁ Vyčerpali jste právě větší množství studené vody? Přístroj má určitou kapacitu zásobníku na studenou vodu. Po vyčerpání většího množství vody je potřeba chvíli vyčkat, než se voda doplní. Zkontrolovali jste parametry napětí v elektrické síti? Tento přístroj je určen pro napětí v síti V. V síti s jinými parametry nelze tento přístroj používat. Je přístroj umístěn příliš blízko u stěny? Některé části přístroje uvolňují při provozu teplo. Z tohoto důvodu by neměl být přístroj umístěn příliš blízko stěny nebo jiné konstrukce. Je přístroj umístěn na přímém slunečním světle nebo v blízkosti zdroje tepla? Přístroj přemístěte Má voda z vodovodního řadu patřičnou teplotu? Voda na přívodu by měla mít teplotu méně než 30 C. VODA NENÍ DOSTATEČNĚ TEPLÁ Vyčerpali jste právě větší množství teplé vody? Po vyčerpání většího množství vody je potřeba chvíli vyčkat, než se voda doplní. Je přepínač teplé vody přepnut do polohy off? Tento přepínač je umístěn na zadním panelu přístroje. Přepněte jej do polohy on. Je přívod vody dostatečný? Nedostatečný přívod vody může být příčinou. Přesvědčte se, zda je zásobník vody naplněn. PŘÍSTROJ PRACUJE NESPOLEHLIVĚ Může být příčinou problém s napájením? Zkontrolujte, zda je funkční zásuvka, do které je přístroj zapojen. Budete-li na pochybách, zda není problém v přístroji, neváhejte nás kontaktovat. Vydává přístroj podezřelý zvuk? Přesvědčte se, zda je přístroj umístěn na rovné a pevné ploše. Přístroj může při první instalaci mírně vibrovat. Toto je běžné, je to způsobeno natlakováním automatického uzavíracího ventilu. Po dokončení první instalace a proplachování by se měl tento zvuk ztišit. JE CÍTIT NEPŘÍJEMNÝ ZÁPACH, VODA MÁ PODIVNOU CHUŤ Měníte filtry dle doporučeného intervalu? Vyměňte uhlíkový postfiltr (4 filtr od kraje) a vyčistěte zásobníky vody (zásobníky vypustíte pomocí vypouštěcí hadičky umístěné buďto v přední nebo zadní části přístroje). Pokud nepříjemný zápach či pachuť ve vodě přetrvává, vyměňte všechny filtry. VE VODĚ SE OBJEVUJÍ DROBNÉ ČÁSTICE Vypusťte všechny zásobníky a kontaktujte nás. OBJEVILI JSTE NETĚSNOSTI? Vypněte přístroj. Zkontrolujte všechny trubky vedoucí k filtrům i k zásobníkům vody. Dotáhněte všechny spoje a koncovky. Pokud se Vám nepodařilo netěsnost odstranit, kontaktujte nás.

6 HYUNDAI WACORTEC STUPNĚ FILTRACE MODEL UF UF SYSTÉM NANO SYSTÉM RO SYSTÉM 1. STUPEŇ SEDIMENTAČNÍ FILTR SEDIMENTAČNÍ FILTR SEDIMENTAČNÍ FILTR 2. STUPEŇ UHLÍKOVÝ FILTR UHLÍKOVÝ FILTR UHLÍKOVÝ FILTR 3. STUPEŇ UF FILTR UHLÍKOVÝ POSTFILTR FILTR RO MEMBRÁNY 4. STUPEŇ PCB FILTR FILTR STŘÍBRNÉ NANO MEMBRÁNY PCB FILTR PŘÍSLUŠENSTVÍ POTRUBNÍ ADAPTÉR, KONCOVKY S KULOVÝM VENTILEM (Všechny spoje jsou rychlospojné) UF SYSTÉM Sedimentační filtr Uhlíkový filtr UF PCB - filtr lisovaného uhlíku Vzduchový filtr Plovákový ventil Izolace zásobníku Zásobník studené vody Přívod vody Ventil na přívodu vody Horká voda Studená voda Zásobník horké vody NANO SYSTÉM Sedimentační filtr Uhlíkový filtr Uhlíkový postfiltr Nano membrána Vzduchový filtr Plovákový ventil Izolace zásobníku Zásobník studené vody Ventil na přívodu vody Studená voda Přívod vody Horká voda Zásobník horké vody RO SYSTÉM Sedimentační filtr Uhlíkový filtr RO PCB - filtr lisovaného uhlíku Vzduchový filtr Plovákový ventil Izolace zásobníku Zásobník studené vody Ventil na přívodu vody Studená voda Přívod vody Horká voda Zásobník horké vody

7 NÁVOD K OBSLUZE 09 PODROBNÁ SPECIFIKACE FILTRŮ SEDIMENTAČNÍ FILTR Životnost: 4-6 měsíců Sedimentační filtr pro předčištění maximalizuje efekt čištění vody v prvním stupni. Dochází v něm k zachycení jemných pevných částic soli, písku, prachu, rzi o velikosti až 1 mikron. UHLÍKOVÝ FILTR Životnost: 6-9 měsíců Funkce uhlíkového filtru je založena na absorpci. Eliminuje chemické látky organického původu jako jsou např. sloučeniny chlóru (trihalometany) a pach. Po průchodu jím má voda vlastnosti podobné přírodní vodě. UHLÍKOVÝ POSTFILTR Životnost: 9-12 měsíců Uhlíkový postfiltr odstraňuje z vody nepříjemný zápach, pachuť i pigment, eliminuje zároveň výskyt bakterií. PCB FILTR (POSTFILTR S BLOKEM LISOVANÉHO UHLÍKU) Životnost: 9-12 měsíců Tento uhlíkový postfiltr eliminuje výskyt bakterií, zápach, pachuť a pigment. Vodní filtry obsahující blok lisovaného uhlíku jsou uhlíkové filtry nové generace, které vytvářejí příznivou alkalitu vody s ph 8.2. Jedná se o nejmodernější technologii. UF FILTR Životnost: 12 měsíců Filtr ultrafiltrace založený na nejnovější technologii plní funkci absolutní eliminace nejrůznějších mikrobů, choroboplodných zárodků a nečistot. Ve vodě přitom ponechává přirozené minerály o velikosti 0,04-0,1 mikronu, které jsou potřebné pro naše tělo. FILTR STŘÍBRNÉ NANO MEMBRÁNY Životnost: 12 měsíců Tento stříbrný nanofiltr je vybaven speciálním typem povrchové úpravy s obsahem pórů 95 %. Tyto póry o velikosti 0,05-0,09 mikronu vydrží zatížení vodním tlakem o síle 20 kg a zabraňují průniku nejrůznějších škodlivin a choroboplodných zárodků. FILTR RO MEMBRÁNY Životnost: měsíců Tento filtr odstraňuje z vody těžké kovy a všechny druhy karcinogenních látek. V tomto stupni filtrace dochází k odstranění všech kontaminantů, vyloučení chemických látek a odloučení mikroskopických nečistot. * Životnost filtru závisí na kvalitě vstupní vody a množství upravené vody. PŘI VÝMĚNĚ FILTRŮ Doporučujeme provádět servis autorizovaným technikem, příp. vždy dodržujte bezpečnostní předpisy. 1. Odpojte nejdříve přístroj od přívodu elektrické energie a uzavřete ventil přívodu vody. 2. Sejměte zásobník na odpadní vodu. 3. Vyšroubujte šroubky a demontujte spodní kryt na přední straně přístroje. 4. Po výměně filtru nasaďte kryt zpět a zašroubujte příchytné šroubky. 5. Zapojte přístroj opět do zásuvky a otevřete ventil přívodu vody. Upozornění Vyměňujte filtry podle doporučeného intervalu. Při překračování jejich doporučené životnosti dochází ke snižování kvality i kvantity upravené vody.

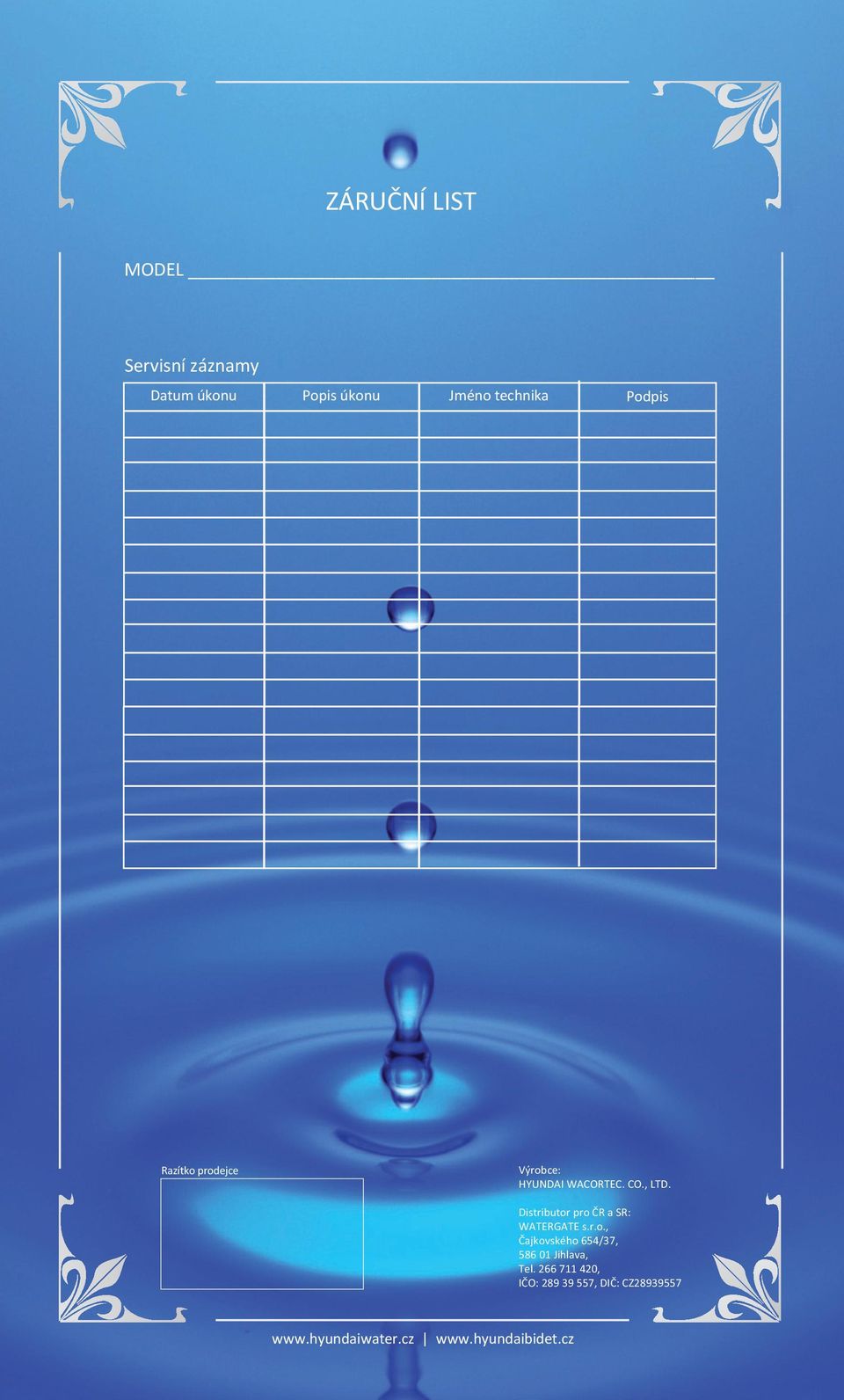

8 ZÁRUČNÍ LIST MODEL Servisní záznamy Datum úkonu Popis úkonu Jméno technika Podpis Razítko prodejce Výrobce: HYUNDAI WACORTEC. CO., LTD. Distributor pro ČR a SR: WATERGATE s.r.o., Čajkovského 654/37, Jihlava, Tel , IČO: , DIČ: CZ
