1 ZÁCHRANNÉ A HASIČSKÉ SYSTÉMY UVÁDÍME NA TRH PONORNÉ KALOVÉ TURBÍNOVÉ ČERPADLO PKTČ-FELIX-2200 V souvislosti s novou koncepci rozvoje firmy Výroba malých speciálních hasicích zařízení a přívěsů si Vám jako další žhavou novinku dovolujeme představit: Ponorné kalové čerpadlo poháněné vodní turbínou PKTČ-FELIX Jedná se o ryze český výrobek, na jehož výrobě se kromě naší firmy, která je současně nositelkou know-haw, podílí další výhradně české firmy. Na myšlenku, vyrábět si sami toto unikátní zařízení, schopné efektivně vyčerpat enormní množství vody z nízko položených vodních zdrojů a z těžce dostupných míst, nás vlastně přivedla především současně vysoká prodejní cena obdobných zařízení dovážených ze zahraničí. Podle našich dosavadních zkušeností získaných prodejem těchto zahraničních výrobků v ČR je jejich současná cena, pohybující se řádově okolo 35 tisíc, hlavním důvodem omezeného zájmu o jejich pořízení, což je v zásadním rozporu s jejich vynikajícími technickými parametry. Tyto rozměrově malé kalové čerpadla (cca 400x300x220mm) o hmotnosti do cca 15 kg jsou totiž schopná vyčerpat až l vody za minutu.

2 Tolik krátký úvod a nyní již vlastní představení výrobku: PKTČ-FELIX-2200 se skláda z pohonné jednotky, kterou je vodní turbina a z vlastního čerpadla. Vzhledem ke svému konstrukčnímu provedení, širokému sacímu hrdlu, které je opatřené sací mřížkou, nízké hmotnosti, malým rozměrům a vysokému výkonu je čerpadlo určené k čerpání většího množství vody z těžce přístupných míst nebo z nízko položených zdrojů vody jako např. z mostů, kolektorů, hlubokých studní, zatopených průmyslových hal, sklepů apod. Úspěšně tak nahrazuje čerpání vody z hloubek za pomoci ejektorových čerpadel. Vzhledem k jeho principu použití a konstrukčnímu provedení, ho ale v žádném případě nelze ztotožňovat s ejektorovými čerpadly, která pracují na zcela jiném principu. Oběžné kolo turbíny a čerpadla jsou umístěné na společné hřídeli, a jelikož osové těsnění spolehlivě odděluje pohonnou čistou vodu od čerpané kapaliny, lze čerpadlo úspěšně využívat i pro čerpání mírně agresivních a pevnými částicemi znečištěných kapalin. V žádném případě, ale nesmí být použito pro čerpání kapalin vytvářející výbušné směsi páry a vzduchu kapalin, které napadají hliník, Cr-Ni-ocel nebo Perbunan. Voda pro pohon turbíny s tlakem v rozmezí 0,2-1,1 MPa se do turbínové části čerpadla přivádí a odvádí standardně za pomoci hadic B-75. V případech, u kterých by hmotnost způsobená hadicemi B-75 byla na překážku, lze jak turbínové vstupní hrdla, tak i výstup z čerpadla zredukovat za pomoci klasické redukce B- C na použití hadic C-52. V tomto případě, je ale nutno počítat s tím, že se podstatně změní níže uváděné parametry výkonu (doporučujeme si tuto verzi zapojení předem odzkoušet). Čerpána kapalina je pak odváděna z čerpadlové části čerpadla přes výstupní hrdlo, které je opatřeno pevnou hadicovou koncovkou B-75. Jako ideální zdroj tlakové vody pro pohon čerpadla lze doporučit cisternovou automobilovou stříkačku (voda s turbíny se vrací zpět do nádrže CAS a vytváří tak uzavřený, bezeztrátový tlakový okruh Q T ).

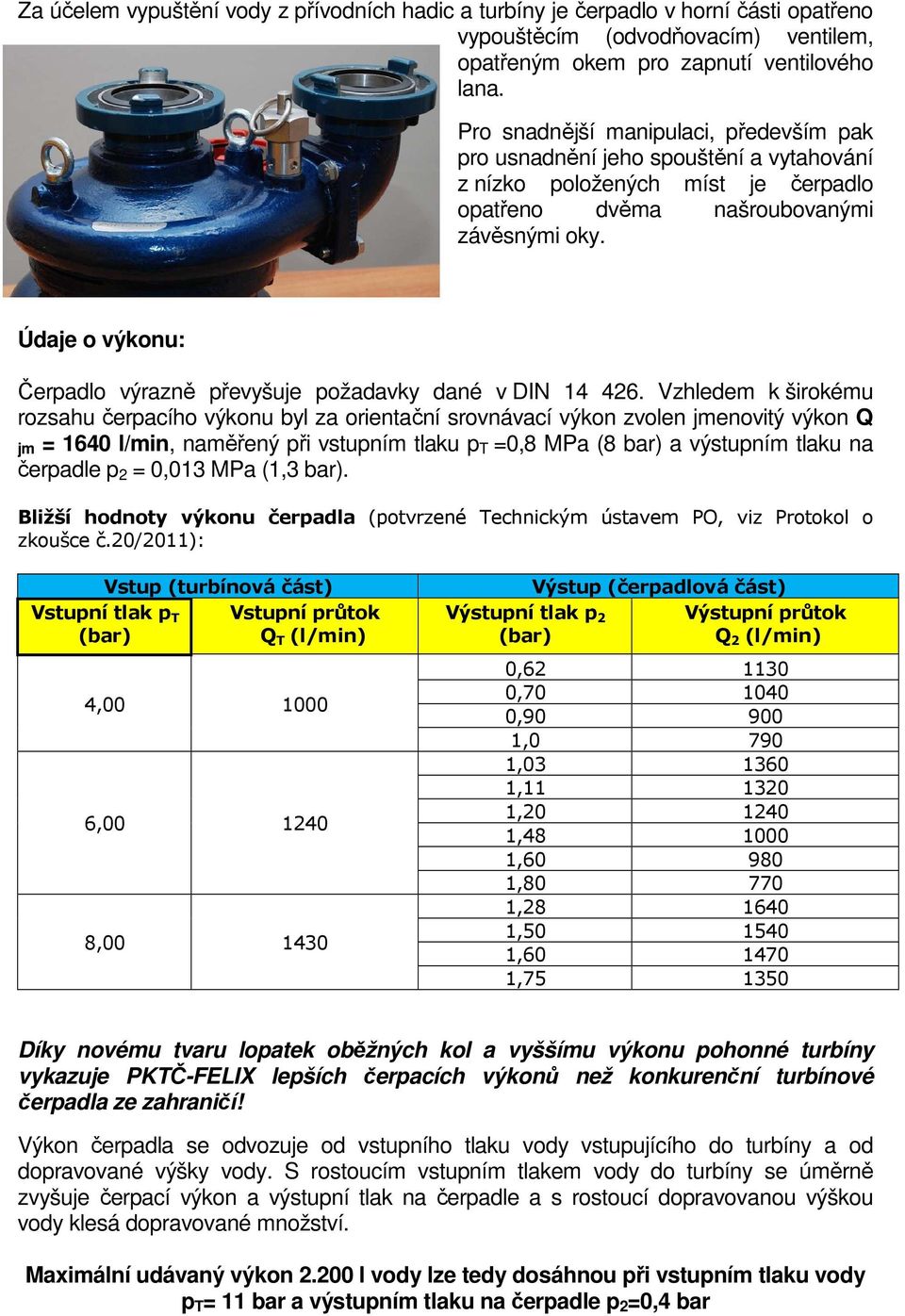

3 Za účelem vypuštění vody z přívodních hadic a turbíny je čerpadlo v horní části opatřeno vypouštěcím (odvodňovacím) ventilem, opatřeným okem pro zapnutí ventilového lana. Pro snadnější manipulaci, především pak pro usnadnění jeho spouštění a vytahování z nízko položených míst je čerpadlo opatřeno dvěma našroubovanými závěsnými oky. Údaje o výkonu: Čerpadlo výrazně převyšuje požadavky dané v DIN Vzhledem k širokému rozsahu čerpacího výkonu byl za orientační srovnávací výkon zvolen jmenovitý výkon Q jm = 1640 l/min, naměřený při vstupním tlaku p T =0,8 MPa (8 bar) a výstupním tlaku na čerpadle p 2 = 0,013 MPa (1,3 bar). Bližší hodnoty výkonu čerpadla (potvrzené Technickým ústavem PO, viz Protokol o zkoušce č.20/2011): Vstup (turbínová část) Vstupní tlak p T (bar) Vstupní průtok Q T (l/min) 4, , , Výstupní tlak p 2 (bar) Výstup (čerpadlová část) Výstupní průtok Q 2 (l/min) 0, , , , , , , , , , , , , , Díky novému tvaru lopatek oběžných kol a vyššímu výkonu pohonné turbíny vykazuje PKTČ-FELIX lepších čerpacích výkonů než konkurenční turbínové čerpadla ze zahraničí! Výkon čerpadla se odvozuje od vstupního tlaku vody vstupujícího do turbíny a od dopravované výšky vody. S rostoucím vstupním tlakem vody do turbíny se úměrně zvyšuje čerpací výkon a výstupní tlak na čerpadle a s rostoucí dopravovanou výškou vody klesá dopravované množství. Maximální udávaný výkon l vody lze tedy dosáhnou při vstupním tlaku vody p T = 11 bar a výstupním tlaku na čerpadle p 2 =0,4 bar

4 Materiálové provedení: Těleso, oběžná kola a vestavěné části jsou odlity z hliníkové slitiny. Společná turbínová a čerpadlová hřídel, sací koš a odvodňovací ventil nerezová ocel. Sací mřížka (koš) nerez.pletivo (rozměry ok 10 x10 mm) Pevné hadicové spojky slitina hliníku. Rozměry a hmotnost: Délka: 398 mm Šířka: 300 mm Výška: 219 mm Hmotnost: 14,5 kg Vzhledem k tomu, že bezprostředně s vývojem čerpadla souvisel i vývoj samostatné vodní turbiny získali jsme po menších úpravách i novou, výkonnější a levnější vodní turbínu (pohonnou jednotku na tlakovou vodu) s vynikajícími parametry: Turbínu pod komerčním názvem VT 10 nyní úspěšně používáme při výrobě našeho dalšího výrobku přetlakového ventilátoru s hydro-pohonem PAPIN 508 H.

5 Závěrem ještě ceny s DPH, za které výše uvedené výrobky nabízíme: Ponorného kalového čerpadlo PKTČ-FELIX-2200 Přetlakový ventilátor PAPIN 508 H Přetlakový ventilátor PAPIN 508 HA Vodní turbína VT ,- Kč, ,- Kč, ,- Kč ,- Kč Doufáme, že Vás naše nové, případně staronové výrobky natolik osloví, že se stanete v nejbližší době jejich novými majiteli, k čemu Vám již nyní upřímně blahopřejeme. Za vývojové a marketingové oddělení firmy ZAHAS s.r.o. Ing. Milan Žitník
