1 1

2 2 Q BRS ID SPMI SPML PL MEGAL LVLEDOS MARL

3 Používané LED čipy a moduly 3 SAMSUNG LM - Middle power LED OSRAM DURIS E5 OSLON SQUARE LED PHILIPS FORTIMO LLM CITIZEN COB High wattage serie CLL

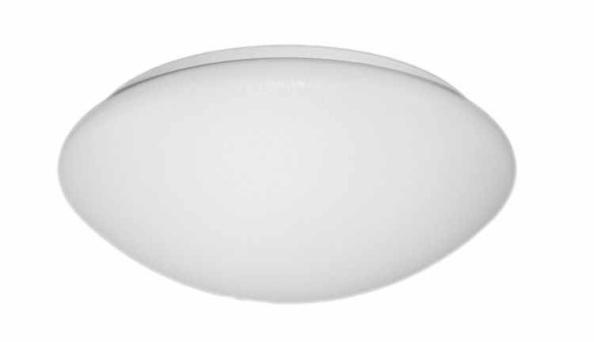

4 4 BRS možnost krytu KO materiál PMMA standard KOPC..materiál PC Nouzový zdroj jen ve variantách 375mm a 480mm Standardně bez senzoru, volitelně s mikrovlnným senzorem CRI (K) Ra průměr příkon výkon účinnost BRS3KO300V1 BRS4KO300V1 BRS5KO300V1 BRS3KO375V2 BRS4KO375V2 BRS5KO375V2 BRS3KO480V3 BRS4KO480V3 BRS5KO480V mm 15 W 1200 lm 80 lm/w mm 28 W 2300 lm 82 lm/w mm 37 W 3300 lm 89 lm/w

5 BRS 5 BRS 300 BRS 375 BRS 480 Příkon 15 W 28 W 37 W Výkon svítidla 1200 lm 2300 lm 3300 lm Efektivita 80 lm/w 82 lm/w 89 lm/w Náhrada zářivek 2x13W, 1x26W 2x18W, 2x26W 2x32W

6 6 LED panel MODUS Q LED OSRAM DURIS 5 Q Varianty: A..čtverec 600 x 600 B..obdélník 600 x 300 C..obdélník 1200 x 300 D..obdélník 1200 x 600 Závěsná montáž nebo vestavba do minerálního podhledu 600x600 nebo 625x625 (nelze do SDK) Závěsnou sadu je nutno přiobjednat ZHQ22 QP Přisazená montáž ke stropu

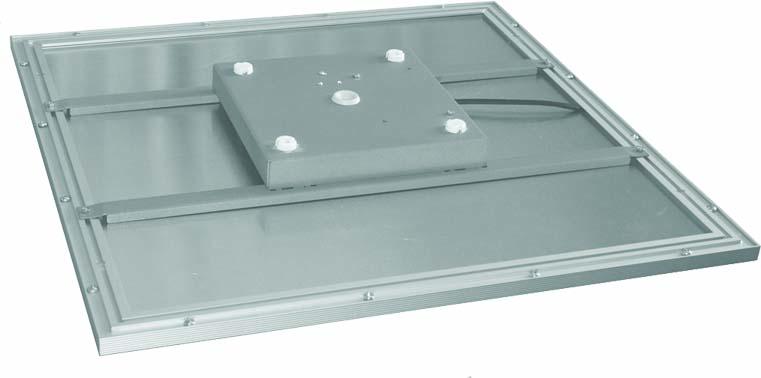

7 Q, QP 7 Nově i barva K Pro zavěšení svítidel Q nebo i QP je určena sada ZHQ22 Svítidla Q lze těsně přisadit k SDK stropu pomocí magnetické montážní sady QMONTSET (ve stropě musí být výřez 25 x 25cm pro vsazení driveru) QP lze zavěsit i běžnou sadou ZH22

8 Q, QP 8

9 MODUS Q, QP možné varianty svítidla 9 A, C barva označení svítidla driver 350mA 700mA 900mA 1050mA 600x x625 studená bílá Q5A600/ x 2500 lm / 38W 3600 lm / 60W teplá bílá Q3A600/ x 2500 lm / 38W 3600 lm / 60W studená bílá Q5A625/ x 2500 lm / 38W 3600 lm / 60W teplá bílá Q3A625/ x 2500 lm / 38W 3600 lm / 60W B barva označení svítidla driver 350mA 300x600 studená bílá Q5B lm / 20W teplá bílá Q3B lm / 20W studená bílá Q5B lm / 20W 312x625 teplá bílá Q3B lm / 20W

10 Q DECO SKY 10 vytváří realistický obraz oblohy na stropě vaší místnosti efekt světlíku navozuje v místnosti pocit otevřenosti a volného prostoru Kde je možno panely Q DECO SKY užít? V nemocnicích a zdravotnických zařízeních V kancelářích a zasedacích místnostech Ve vstupních halách hotelů, chodbách a v prostorech s nedostatkem denního světla V obchodních prostorech zejména jako originální doplněk do interiéru Technické parametry panelu Q DECO SKY Rozměr 596 x 596 mm pro snadnou instalaci do minerálního podhledu modulu 600x600 (volitelně i varianta pro instalaci do modulu 625x625) Příkon panelu 36W, použité LED OSRAM DURIS E5 Světelný výkon lm (dle užitého dekoru) Barva světla K Váha panelu 5,3 kg

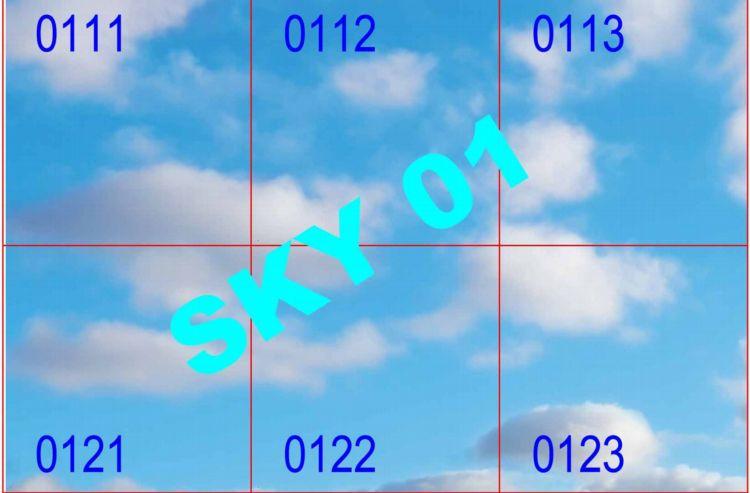

11 Q DECO SKY 11 Varianta Q i QP Objednací kódy Celá sestava QD5A600/700ND/SKY01 Část sestavy nebo jednotlivá svítidla QD5A600/700ND/SKY0111 QD5A600/700ND/SKY0112 QD5A600/700ND/SKY0113 QD5A600/700ND/SKY0121 QD5A600/700ND/SKY0122 QD5A600/700ND/SKY0123

12 ID 12 KO standardní materiál - opálový kryt PS KN volitelně kryt "nanoprizma" vyšší účinnost, lepší omezení oslnění, odlišná vyzařovací charakteristika, dražší IDS - do sádrokartonu otvíratelné driver max 60V (lze i do rastru) - bude dodáváno bez příchytek - je nutno objednávat samostatně - kryt svítidla je otevíratelný IDR do rastru 600 nebo 625 neotvíratelné - kryt svítidla je přišroubován a nelze zákazníkem otevřít - na svítidle bude štítek - piktogram "neotevíratelné

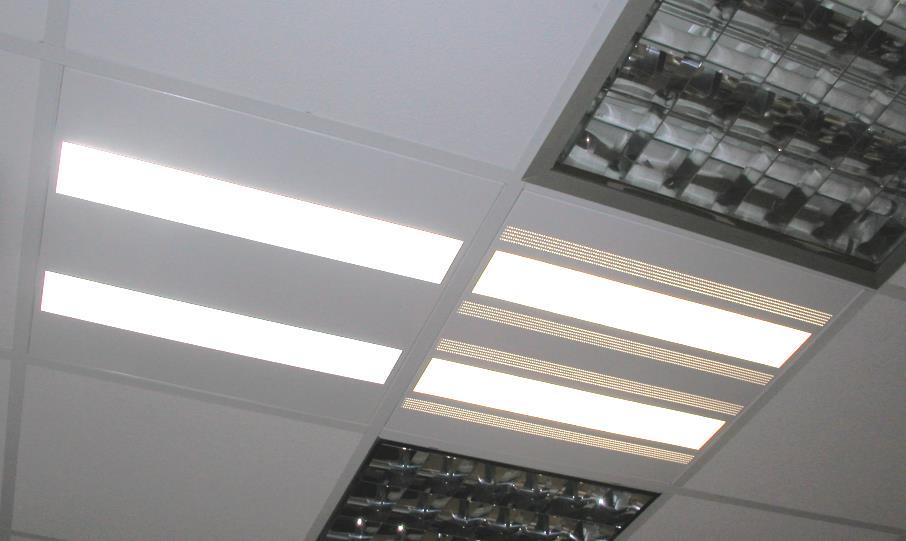

13 ID 13 Inovace Y.perforovaný kryt svítidla Zlepšený design Nižší oslnění

14 ID Typ svítidla: Varianta svítidla dle montáže R do rastru, S do SDK ID R A 2 KO 3 V1 ND 600/ 700 ISO3 14 Tvar svítidla: A - čtverec - 600x600mm B - obdélník - 600x300mm C - obdélník x300mm D - obdélník x600mm Počet svítících pruhů 2 Typ krytu KO = opál, KN nanoprizma Teplota chromatičnosti: 3=3000K, 4=4000K, 5=5000K Použité LED ND neregulovatelný zdroj - nestmívatelné DIM regulovatelný zdroj analog. stmívatelný 1-10V DALI regulovatelný zdroj dig. stmívatelný DALI 600,625. Modul rastru Typ zdroje: 350mA, 500mA,700mA, 1050mA, ISO3 způsob připojení ( F, K, KIT )

15 ID 15 IDRA2KN IDRA2KO 4680 lm / 59W (79lm/W) 3900 lm / 56W (70 lm/w) 2800 lm / 37W (76 lm/w)

16 Porovnání efektivnosti čtvercových svítidel 16 REF TU, REF TE hlubokozářič MAR KO do řady I418ALDP I414ALDP Q5A600/700 Q5A600/1050 Jednozdrojová EXA KO IDRA2/700 KO IDRA2/1050 KO IDRA2/1050 KN ARES KO Příkon W Reflektory 72 UK do NV? MEGA další reflektory Upgrade LLX vstup uprostřed, vyměnitelný EP světelný výkon svítidla lm Účinnost lm/w

17 17 INL Vestavné LED svítidlo pro nepřímé osvětlení Pro kancelářské aplikace nízké oslnění Perforovaný kryt Matné bílé reflektory 2 LED moduly Certifikace.únor INLA1C 2250 lm / 38W - 60 lm/w (INC236EP má 2440 / 76W 32lm/W)

18 18 INL INL A 1 C 3 V1 600/ 700 ND ISO3 Typ svítidla Tvar svítidla: A - čtverec - 600x600mm B - obdélník - 600x300mm C - obdélník x300mm D - obdélník x600mm Počet krytů 1 (alternativa 2) Typ krytu C = perforovaný Teplota chromatičnosti: 3=3000K, 4 = 4000K, 5 = 5000K Použité LED OSRAM DURIS E5 Modul rastru 600 nebo 625 Typ proudového zdroje: 350mA, 500mA,700mA, 1050mA, Stmívání: ND neregulovatelný zdroj - nestmívatelné DIM regulovatelný zdroj analog. stmívatelný 1-10V DALI regulovatelný zdroj dig. stmívatelný DALI Způsob připojení: ISO3 = vnější svorkovnice ISODOM, (F = flexošňůra, K= konektor, KIT vnější svorkovnice BJB)

19 19 G Přisazené LED svítidlo KO standardní materiál krytu - opálový PS KN volitelně kryt "nanoprizma" G1RMKO Magnetický držák krytu Certifikováno IP40 G1RMKO 3350 lm / 36W (93 lm/w)

20 20 G G1RM G2SS

21 21 SPMI kompaktní LED downlight downlight v hliníkovém tělese sloužícím zároveň jako chladič LED COB moduly od CITIZEN - výkonová řada lm proudový zdroj je v provedení pro samostatnou montáž a s tělesem je propojen kabelem a konektorovým spojem. Velikost korpusu 190mm lm 240mm lm nebo 2000lm Certifikace IP 20 / 43 izolační třída II

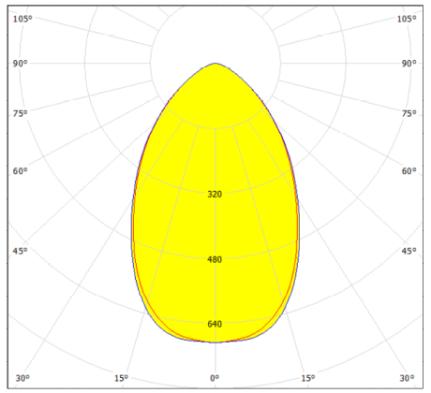

22 SPMI kompaktní LED downlight 22

23 SPMI 23 SPMI1000 SPMI1500 SPMI2000 SPMI3000 Příkon 15 W 21 W 28 W 40 W Výkon svítidla 895 lm 1515 lm 2000 lm 2960 lm Efektivita 60 lm/w 72 lm/w 72 lm/w 74 lm/w Náhrada kompaktních zářivek 2x13W 1x18W 2x18W 1x26W 2x26W 1x42W 2x32W

24 SPMI

25 25 SPML LED downlight Pouze s pasivním chladičem Výkonová řada lm nový modul PREVALED chip on board technology Kryt Jungbecker

26 SPML vs SPMC (s EP) 26 SPMC218 SPMC226 SPML2000 Příkon svítidla 38 W 56 W 28 W Světelný tok zdrojů 2400 lm 3600 lm 2000 lm Světelný výkon 1350 lm 2050 lm 1640 lm LOR 56 % 57 % 82 % Účinnost 36 lm/w 37 lm/w 59 lm/w

27 PL 27 Těleso: PE vysoce kvalitní lisovaný polyester plněný skelným vláknem, pozinkovaný ocelový reflektor ve svítidle, nerezové spony příslušenství 1x průchodka IP65, 1x gumová záslepka, 2x ZAHA, 2x ZAKO Optický systém: PC - polykarbonátový opálový kryt El. výstroj : LED OSRAM DURIS E5 + vícekanálový proudový driver s výstupem do 60V DC

28 PL V1 high power 28 PL21M PL21L PL22M PL22L Délka tělesa 1200 mm 1500 mm 1200 mm 1500 mm Světelný výkon Příkon W Účinnost lm/w

29 PL - V2 - energy saver 29 PL11M V2 PL11L V2 PL22M V2 PL22L V2 Délka tělesa 1200 mm 1500 mm 1200 mm 1500 mm Příkon 22 W 33 W 44 W 66 W Výkon svítidla lm lm lm lm Efektivita 105 lm/w 100 lm/w 105 lm/w 100 lm/w Náhrada zářivek 1x36W 2x36W 1x58W 2x58W

30 PL 30 Typ Počet zdrojů Délka tělesa Příkon Výkon svítidla (lm) Efektivita A V3136EP mm 40 W lm/w B V3L1LED mm 19 W lm/w C PL21M V mm 37 W lm/w D PL21M V mm 22 W lm/w A V3158EP mm 62 W lm/w B V3L1LED mm 25 W lm/w C PL21L V mm 59 W lm/w D PL21L V mm 33 W lm/w A V3236EP mm 76 W lm/w B V3L2LED mm 38 W lm/w C PL22M V mm 75 W lm/w D PL22M V mm 44 W lm/w A V3258EP mm 120 W lm/w B V3L2LED mm 50 W lm/w C PL22L V mm 118 W lm/w D PL22L V mm 66 W lm/w

31 31 Prachotěs 1x36W - T8 / LED T8 / LED V3136K 1x36W T8 V3L1LED1200 1x LED trubice 1200mm PL11M V2 1 linie LED modulů Příkon 45 W 19 W 22 W Výkon trubice Výkon svítidla 3350 lm 1650 lm 2840 lm 2710 lm 1310 lm 2300 lm LOR 81 % 80 % 81 % efektivita 60 lm/w 69 lm/w 105 lm/w

32 32 Prachotěs 2x36W - T8 / LED T8 / LED V3236EP 2x36W T8 V3L2LED1200 2x LED trubice 1200mm PL22M V2 2 linie LED modulů Příkon 76 W 38 W 44 W Výkon zdrojů 6700 lm 3300 lm 5200 lm Výkon svítidla 5560 lm 2640 lm 4600 lm LOR 81 % 80 % 88 % efektivita 73 lm/w 69 lm/w 105 lm/w

33 33 MAR LED LED moduly MODUS s OSRAM DURIS E5 Driver OSRAM Opálový kryt ne mřížka Pouze varianta direct Příkon 38W Výkon 3050 lm Účinnost 80 lm/w

34 34 H Liniová svítidla z AL profilu pro T5 nebo LED zdroje T5 T5 28 / / 49 / 80 W Kompletně certifikována H Pro závěsnou montáž (včetně závěsné sady) HV Pro vestavnou montáž do SDK (nelze vestavět do rastru) LED DURIS E5, 1 linie, 1200mm Není certifikace HL Pro závěsnou montáž Včetně závěsné sady Délka svítidla jako u T5 HVL Pro vestavnou montáž do SDK (nelze vestavět do rastru)

35 35 H /R montáž svítidle do přímé řady možné v závěsné i vestavné variantě STAR CONT END svítidla vybaveny jednofázovou průběžnou montáží propojovanou 3 pólovým konektorem Wieland mini Svítidlo je zavěšované za spojku. Spojka včetně závěsu je součástí balení svítidla, H/START obsahuje 2ks závěsu, H/CONT a H/END 1ks. H pro přisazenou montáž Lze použít standardní H + sadu magnetických držáků

36 36 HV Vestavné lineární svítidlo do SDK podhledů pro T5 nebo LED HV T5 HVL LED

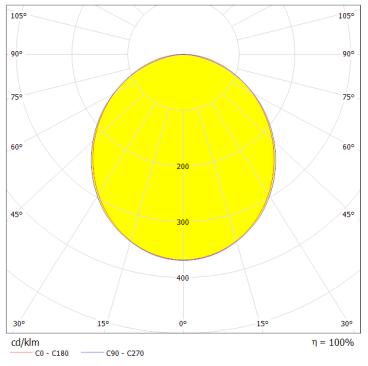

37 37 ZL LED verze svítidla Z Pro samostatnou závěsnou nebo přisazenou montáž Přisazené / závěsné 1 linie LED LED náhrada svítidel řady K K dispozici 1.Q 2014 KO opálový kryt KC prizmatický kryt ZL11MKO 2200 lm / 36W (61 lm/w) ZL11MKC lm / 36W (83 lm/w)

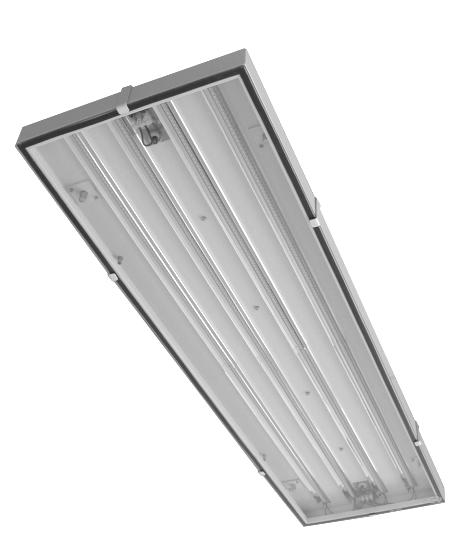

38 38 MEGAL MEGAL4S..4 pásky 600 mm čtverec cca 600x600 MEGAL2M..2 pásky 1200mm obdelník cca 300x1200 MEGAL4M..4 pásky 1200mm - obdelník cca 600x1200 Drivery VS 1050 ma 2 driveru do svítidla DC do 60V SELV Reflektory MIRO 5 Certifikace.únor

39 39 MEGAL MEGAL4S MEGAL2M MEGAL4M Délka tělesa 600 mm 1200 mm 1200 mm Světelný výkon Příkon W Účinnost lm/w

40 MEGAL 40

41 DZ 41 Závěsná skleněná LED svítidla Vysoce estetické i efektivní osvětlení interiérů, jedinečný design DZ CO Deska z čirého skla, optická část opálové sklo DZ CG Deska z čirého skla, optická část se skleněnými mikrogranulemi DZ BO Deska z barevného spékaného skla, optická část opálové sklo Volitelné tvary desky R - obdélník 180 x 1250 mm S čtverec 550 x 550 mm Závěsná montáž Příkon svítidla 25-60W Světelný výkon lm Barva světla 3000K nebo 4000K

42 42 LVLED OS Hliníkový lakovaný korpus Tvrzené ploché sklo zdroje OSRAM OSLON s optikou STRADA Nerezové spony montáž na sadovku nebo výložník 60mm Výkonová řada 3500lm 5000lm 7500lm 9000lm Stožáry 6-8m s roztečí 35-40m

43 43 LVLED OS LVLEDOS3500 LVLEDOS5000 LVLEDOS7500 LVLEDOS9000 Počet LED Driver 500 ma 700mA 500 ma 700mA Světelný výkon 3800 lm 4900 lm 7400 lm 9050 lm Příkon W Účinnost lm/w Náhrada sodíkových výbojek W 70 W 70 W 100 W 100 W 150 W

44 MODUS LV LED AL 44 Světelný zdroj LED PHILIPS Fortimo LED LLM Hliníkový korpus svítidla s integrovaným chladičem Univerzální příruba pro sadovou nebo výložníkovou montáž, průměr 60mm

45 Výkonová řada LV LED 45 Výkon zdroje Příkon svítidla Barva chromatičnosti (K) Životnost zdroje (hod) LVLED lm 18 W LVLED lm 28 W LVLED lm 37 W LVLEDAL lm 55 W

46 46 LVLED OSN zdroje OSRAM OSLON s optikou STRADA a krycím sklem Variantně i se symetrickou optikou hlubokozářič Osvětlení přechodů, místní nasvícení 2600 lm

47 47 MODUS OKTA - připravujeme Průmyslové svítidlo, IP65 Náhrada výbojek 250 a 400W
