Chytré domy se neobejdou bez SMART MANAGERU

Transkript

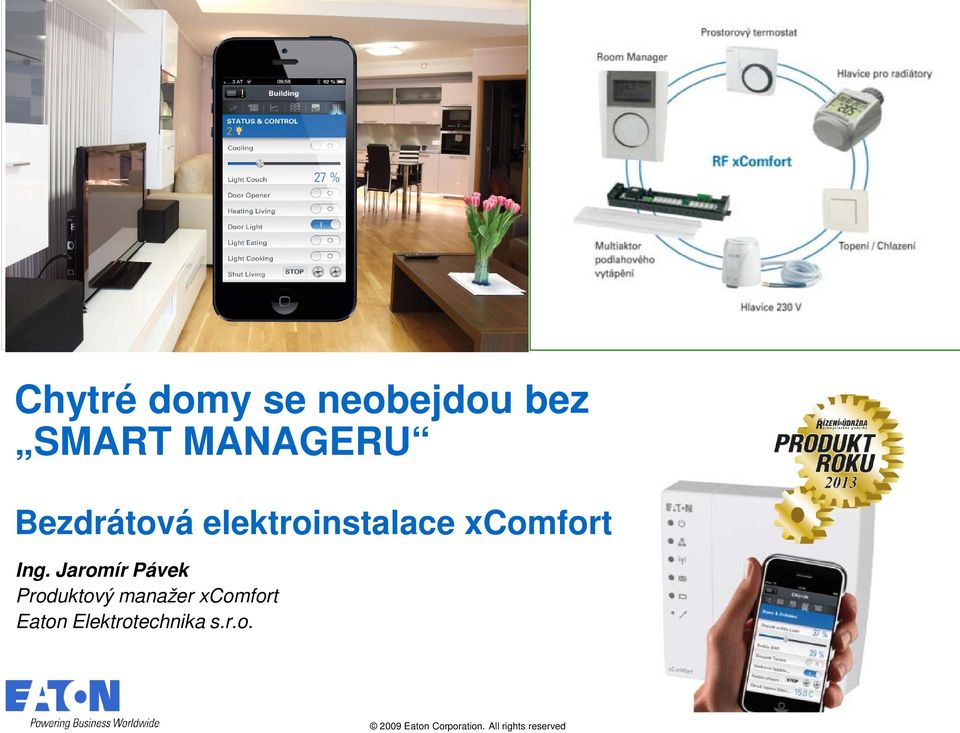

1 This is a photographic template your photograph should fit precisely within this rectangle. Chytré domy se neobejdou bez SMART MANAGERU Bezdrátová elektroinstalace xcomfort Ing. Jaromír Pávek Produktový manažer xcomfort Eaton Elektrotechnika s.r.o.

2 RF xcomfort možnosti použití ovládání ze smartphonu, tabletu, Smart TV a každého počítače Řízení a ovládání osvětlení, spotřebičů Vzdálené ovládání a dohled RF xcomfort Bezpečnostní funkce Žaluzie & rolety Monitoring energie & vizualizace Zónová regulace topení / chlazení 2

3 Proč použít právě moderní elektroinstalaci? Časové spínání osvětlení, vysvícení cesty, vytažení žaluzií Perfektní stmívání Předprogramované světelné scény Ovládání elektrických spotřebičů Komfort Optimální regulace vytápění a chlazení včetně vzduchotechniky Řízení větrání v koupelně... Automatické zastiňování v případě slunečního světla Vše pod kontrolou! Vyhodnocení spotřeby energií Snadné ovládání Pohodlné dálkové ovládání xcomfort přebírá únavnou rutinní práci a tím šetří Váš čas 3

4 Chytrá instalace vždy zvyšuje bezpečnost! Automatické ovládání markýz pomocí snímače větru - deště Simulace přítomnosti osob když nejste doma Ochraňují Vás pohybové detektory a snímače rozbití skla Bezpečí Bezpečné vypínání spotřebičů pomocí centrálních funkcí Panikové světlo odradí případné zloděje Vypnutí elektrických spotřebičů pomocí mobilního telefonu Centrálně vše pod kontrolou Vždy víte, co se v domě děje 4

5 Požadavky na centrální ovládání Centrální ovládání Při odchodu z domu bezpečně vypnete zapnuté spotřebiče Noční režim je aktivován stiskem tlačítka, klidné spaní s pocitem, že je vše vypnuté Všechny funkce se dají ovládat centrálně a automaticky Dálkové ovládání na všechno Na cestách vše pod kontrolou 5

6 Usnadněte si projektování a montáž! Vypínače se dají jednodušše přilepit i na sklo Nejsou potřebné žádné dodatečné bourací práce Zapněte si vyhřívání sauny ještě z práce, abyste si ji mohli okamžitě vychutnat Flexibilita dají se umístiit kamkoliv chcete Pohodlná práce i z domu Změna ovládání osvětlení místnosti bez nutnosti stavebných úprav Dálkové ovládání Změna místa pracovny na dětský pokoj? Vypínače se přemístí. 6

7 Design RF vypínačů shodný s přístroji klasické domovní elektroinstalace Shodný design pro zásuvky a klasické vypínače, ale i systémové Original, Intense, Pure 7

8 RF xcomfort kde ho použít? Použijte pouze JEDEN systém na všechno! Pro automatizaci budov - privátní sféra - novostavby a modernizace bydlení - komplexní bytová výstavba, veřejné budovy Ovládání osvětlení, rolet, vytápění a ostatních elektrospotřebičů Jednoduché ovládání a snadné uvedení do provozu Vysoce přizpůsobivý systém - instalace může být provedena dodatečně, nebo rozšířena vlivem požadavků uživatelů Plně decentralizovaný systém 8

9 Bezdrátový systém xcomfort 868 MHz ovládání spotřebičů řízení osvětlení, stmívání, světelné scény řízení žaluzií, rolet řízení vytápění / chlazení, vzduchotechnika vizualizace hodnot a stavů s možností ovládání dálková správa a ovládání přes SMS nebo smartphone 9

10 xcomfort nejnovější technologie Komunikace mezi komponenty rádiovým signálem (plnohodnotná náhrada sběrnice) a také po LAN V rozsáhlých budovách komunikace po kabelu LAN Vysoká spolehlivost systému díky: 1. frekvence 868,3 MHz pouze pro budovy 2. známé kvalitě signálu 3. potvrzování dat při komunikaci mezi aktorem a senzorem 4. přenos dat může být zabezpečen heslem 5. zvýšení dosahu díky automatickému předávání signálu Routing až 200x menší vliv rádiových vln než u mobilu Cenová dostupnost 10

11 Příprava rozvodů je stejná jako na klasiku 11

12 Jednoduché rozvody v novostavbách smyčkování 12

13 Ovládací prvky systému xcomfort Bezdrátová tlačítka 2, 4 nebo 8-bodové, rovněž s LED diodami ovládání jakýchkoliv spotřebičů v systému binární nebo spojité (stmívače, analogová hodnota ) jednoduché ovládání složitějších funkcí scény (osvětlení zároveň s žaluziemi a vytápěním jedním stiskem) rozlišování délky stisku tlačítka možnost kombinace více funkcí volaných podle délky stisku Vysoká životnost baterií až 10 let Dálkové ovládače stejné možnosti jako bezdrátové tlačítko - MINI provedení 4 tlačítka, 12kanálový ovládač s LCD displejem a časovými funkcemi Binární vstupy bateriové nebo napájené ze sítě 230V možnost zavedení libovolného kontaktního výstupu do systému xcomfort (bezpotenciálový nebo 230 V) EZS, EPS, HDO, okenní kontakty 13

14 Jednotky pro regulaci a řízení domu Pokojový termostat, vlhkoměr + teplotní senzory velmi jednoduše ovladatelná korekce topné křivky pro vytápěnou zónu od +3 do -3 C s přepínačem ECO (noční teplota) Smart Manager řešení pro smartphone a tablety vizualizace a ovládání funkcí pohodlně z telefonu komunikace v rámci internetu zobrazení důležitých hodnot teploty, stavy kontaktů, poruchy a alarmy neomezené možnosti použití Home Manager centrální řídící jednotka pro ovládání veškerých veličin v systému xcomfort zobrazení stavů a teplot, řízení technologií, logické a matematické funkce Room Manager regulace vytápění až pro 6 místnosti, komfortní ovládání osvětlení, rolet, bezpečnostní funkce, měření energií s předpovědí nákladů 14

15 Základem je chytrá krabička xcomfort RF Smart Manager iphone, ipad App Store Android Google Play Komunikace přes 2009 domácí Eaton Corporation. WiFi All rights síť reserved. nebo internet 15

16 Smart Manager ovládání v domě přes WiFi LAN Lokální přístup přes WiFi 16

17 Smart Manager vzdálené ovládání odkudkoli WWW LAN Eaton Server 3G, WLAN Ovládání v domě Ovládání odkudkoli 17

18 Bezdrátová regulace vytápění - přehled Venkovní teplota Prostorový termostat (teplota, vlhkost) RF bateriová hlavice radiátory - plynulá regulace Okenní kontakty (zámrz) RF Smart Manager admin přes web Čerpadlo, Kotel Odchodové tlačítko EKO aktivace útlumové teploty RF Multiaktor 12 kanálů podlahové vytápění - PWM 18

19 Bezpečnostní funkce - přehled Dveře a okna - dohled Optická a akustická signalizace Detekce zaplavení Ovládání Překročení teploty / zámrz Detekce pohybu Výpadek napětí Požár - Detekce kouře 19

20 Smart Manager měření a monitoring energií Přímé měření elektrické energie a zobrazení na tabletu nebo smartphonu, obdobně plyn a voda přes RF impulzní vstupy Smart Manager RF senzory měření spotřeby max. 16 A ( W) RF senzory s externím senzorem max. 100 A (15 W - 23 kw) 20

21 RF systém komunikuje rovněž po kabelu ethernet xcomfort xcomfort LAN Router 21

22 Máme řešení pro velké domy / komerční budovy Komunikace SMART MANAGERU v síti ethernet s použitím RF ECI-LAN modulů LAN xcomfort Router ECI ECI LAN ECI ECI ECI 22

23 Stavy & Ovládání funkcí v místnosti - iphone 23

24 Stavy & Ovládání funkcí v místnosti - iphone vybraný aktor konkrétní zóny lze jednoduše ovládat zobrazení hodnot ze senzorů v dané zóně (místnosti) 24

25 Ovládání domu pomocí scén - iphone - z této obrazovky je možné vyvolat přednastavené akce, např.: světelné scény 25

26 Zónová regulace vytápění / chlazení - iphone - ovládání topení a chlazení v jednotlivých zónách - zónová regulace - centrální požadavek na topení - snadné nastavení teplot a časů 26

27 Historie hodnot senzorů např. vytápění zobrazení hodnot z historie 27

28 Monitoring spotřeby ipad / ipod 28

29 Monitoring spotřeby iphone, ipod - přehledné zobrazení spotřeby, či výroby energie - různé možnosti grafického zobrazení 29

30 Zobrazení kamer v jedné aplikaci - iphone Kompatibilita s IP CCTV Integrace kamer: - Axis - Panasonic - Mobotix - Sercomm - a ostatní s protokolem ONVIF 30

31 Technická podpora a reference - Technická dokumentace - Katalogy, software - Systémoví partneři - Referenční stavby - Pozvánky na školení Školení xcomfort CD-ROM projekční a technické podklady - vzorové projekty v ACAD, vzorové rozpočty - značky pro projektování RF systému xcomfort 31
