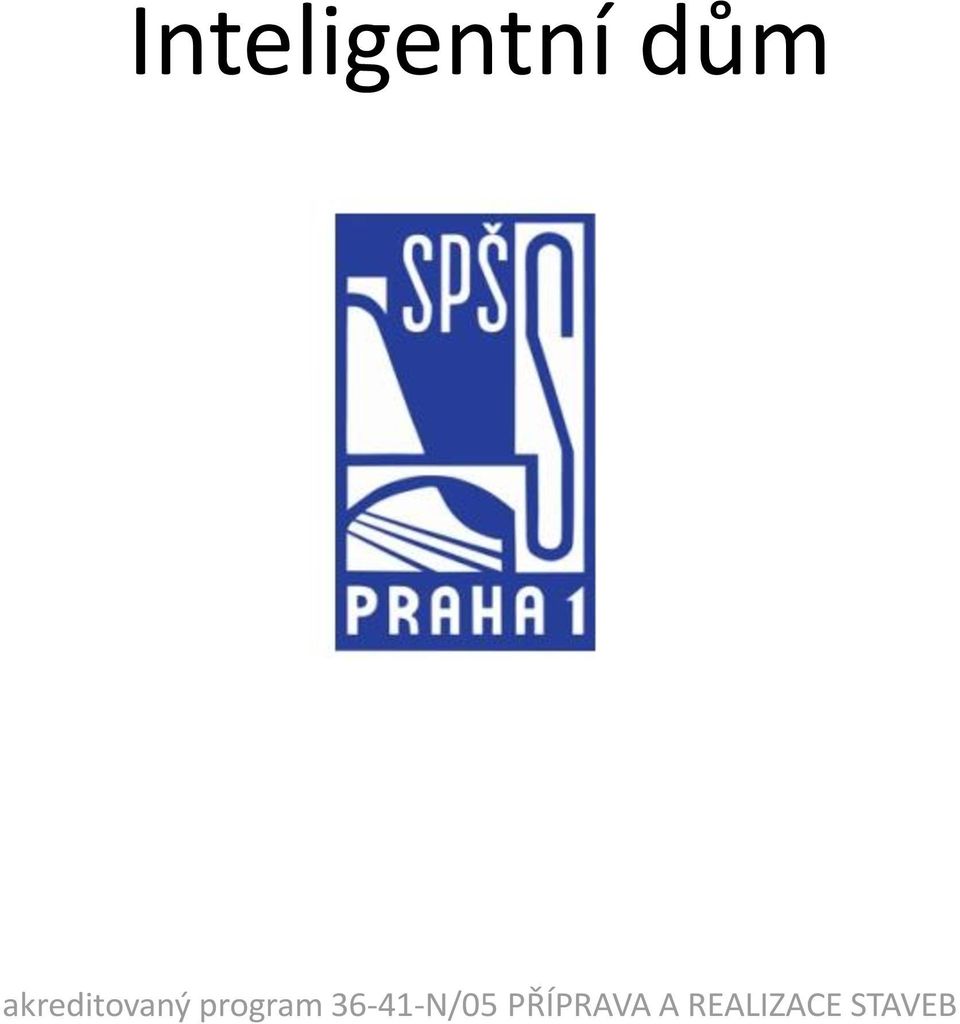

1 Inteligentní dům akreditovaný program N/05 PŘÍPRAVA A REALIZACE STAVEB

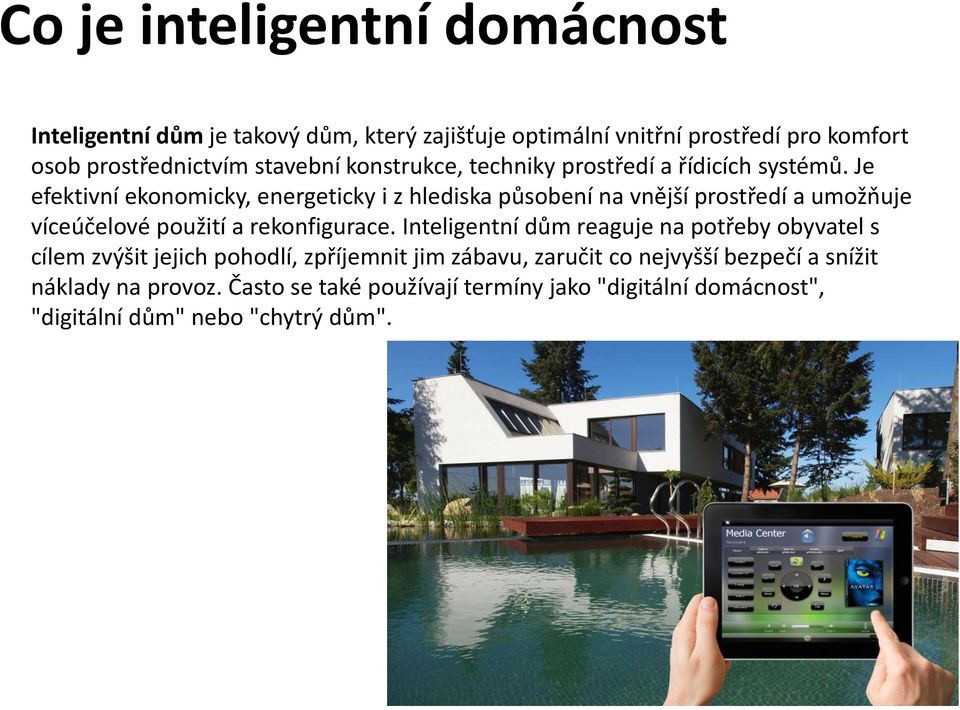

2 Co je inteligentní domácnost Inteligentní dům je takový dům, který zajišťuje optimální vnitřní prostředí pro komfort osob prostřednictvím stavební konstrukce, techniky prostředí a řídicích systémů. Je efektivní ekonomicky, energeticky i z hlediska působení na vnější prostředí a umožňuje víceúčelové použití a rekonfigurace. Inteligentní dům reaguje na potřeby obyvatel s cílem zvýšit jejich pohodlí, zpříjemnit jim zábavu, zaručit co nejvyšší bezpečí a snížit náklady na provoz. Často se také používají termíny jako "digitální domácnost", "digitální dům" nebo "chytrý dům".

3 Rozdělení inteligentních domů 1) Obsahující inteligentní zařízení a systémy Dům obsahuje samostatná inteligentně fungující zařízení a systémy pracující nezávisle na ostatních. Příkladem může být systém řízení osvětlení, který pomocí snímače přítomnosti osoby a snímače úrovně osvětlení rozsvítí světla při vstupu člověka do místnosti pouze v případě, že není dostatek venkovního osvětlení. 2) Obsahující inteligentní komunikující zařízení a systémy Dům obsahuje inteligentně fungující zařízení a systémy, které si z důvodu zdokonalení své činnosti vyměňují informace a zprávy mezi sebou. Například po zamčení vchodových dveří se automaticky zapne bezpečnostní systém domu a vyšle příkaz pro zhasnutí všech světel, stažení rolet v přízemí, vypnutí hudby, televizí a snížení nastavené teploty topení.

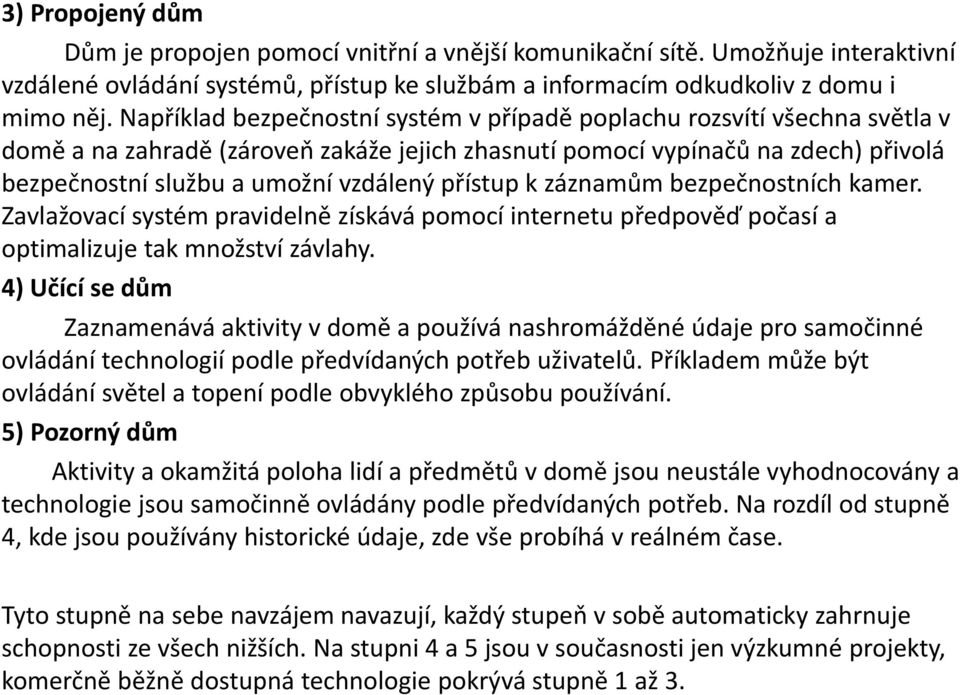

4 3) Propojený dům Dům je propojen pomocí vnitřní a vnější komunikační sítě. Umožňuje interaktivní vzdálené ovládání systémů, přístup ke službám a informacím odkudkoliv z domu i mimo něj. Například bezpečnostní systém v případě poplachu rozsvítí všechna světla v domě a na zahradě (zároveň zakáže jejich zhasnutí pomocí vypínačů na zdech) přivolá bezpečnostní službu a umožní vzdálený přístup k záznamům bezpečnostních kamer. Zavlažovací systém pravidelně získává pomocí internetu předpověď počasí a optimalizuje tak množství závlahy. 4) Učící se dům Zaznamenává aktivity v domě a používá nashromážděné údaje pro samočinné ovládání technologií podle předvídaných potřeb uživatelů. Příkladem může být ovládání světel a topení podle obvyklého způsobu používání. 5) Pozorný dům Aktivity a okamžitá poloha lidí a předmětů v domě jsou neustále vyhodnocovány a technologie jsou samočinně ovládány podle předvídaných potřeb. Na rozdíl od stupně 4, kde jsou používány historické údaje, zde vše probíhá v reálném čase. Tyto stupně na sebe navzájem navazují, každý stupeň v sobě automaticky zahrnuje schopnosti ze všech nižších. Na stupni 4 a 5 jsou v současnosti jen výzkumné projekty, komerčně běžně dostupná technologie pokrývá stupně 1 až 3.

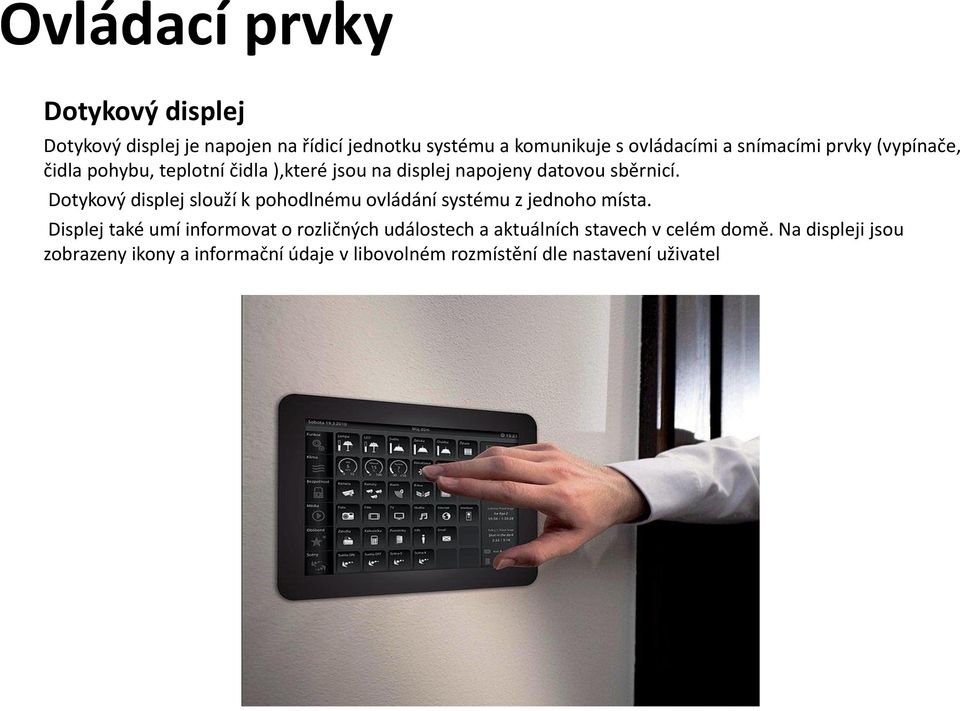

5 Ovládací prvky Dotykový displej Dotykový displej je napojen na řídicí jednotku systému a komunikuje s ovládacími a snímacími prvky (vypínače, čidla pohybu, teplotní čidla ),které jsou na displej napojeny datovou sběrnicí. Dotykový displej slouží k pohodlnému ovládání systému z jednoho místa. Displej také umí informovat o rozličných událostech a aktuálních stavech v celém domě. Na displeji jsou zobrazeny ikony a informační údaje v libovolném rozmístění dle nastavení uživatel

6 Řídicí jednotka rozvaděče Řídicí jednotka se umisťuje do skříně rozvaděče,komunikuje se silovými prvky, jako jsou stmívače, regulační a analogové členy. Od ovládacích prvků přijímá informace o jejich aktuálním stavu. Jakmile řídicí jednotka obdrží požadavek zjistí podle stavové tabulky, jaké zařízení má vykonat požadovanou činnost. Tomuto zařízení vyšle příkaz k vykonání činnosti a zařízení příkaz provede ( stmívač upraví intenzitu osvětlení apod.)

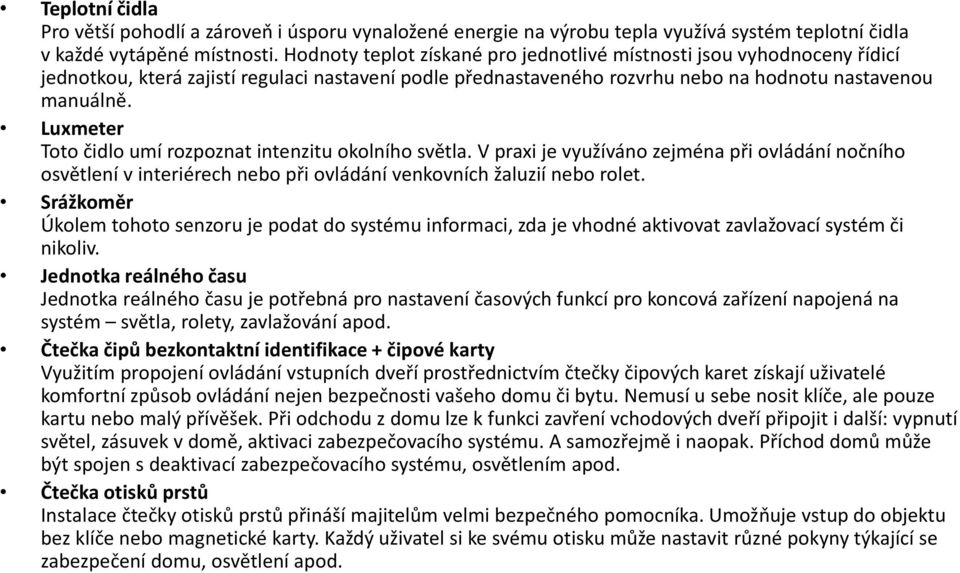

7 Teplotní čidla Pro větší pohodlí a zároveň i úsporu vynaložené energie na výrobu tepla využívá systém teplotní čidla v každé vytápěné místnosti. Hodnoty teplot získané pro jednotlivé místnosti jsou vyhodnoceny řídicí jednotkou, která zajistí regulaci nastavení podle přednastaveného rozvrhu nebo na hodnotu nastavenou manuálně. Luxmeter Toto čidlo umí rozpoznat intenzitu okolního světla. V praxi je využíváno zejména při ovládání nočního osvětlení v interiérech nebo při ovládání venkovních žaluzií nebo rolet. Srážkoměr Úkolem tohoto senzoru je podat do systému informaci, zda je vhodné aktivovat zavlažovací systém či nikoliv. Jednotka reálného času Jednotka reálného času je potřebná pro nastavení časových funkcí pro koncová zařízení napojená na systém světla, rolety, zavlažování apod. Čtečka čipů bezkontaktní identifikace + čipové karty Využitím propojení ovládání vstupních dveří prostřednictvím čtečky čipových karet získají uživatelé komfortní způsob ovládání nejen bezpečnosti vašeho domu či bytu. Nemusí u sebe nosit klíče, ale pouze kartu nebo malý přívěšek. Při odchodu z domu lze k funkci zavření vchodových dveří připojit i další: vypnutí světel, zásuvek v domě, aktivaci zabezpečovacího systému. A samozřejmě i naopak. Příchod domů může být spojen s deaktivací zabezpečovacího systému, osvětlením apod. Čtečka otisků prstů Instalace čtečky otisků prstů přináší majitelům velmi bezpečného pomocníka. Umožňuje vstup do objektu bez klíče nebo magnetické karty. Každý uživatel si ke svému otisku může nastavit různé pokyny týkající se zabezpečení domu, osvětlení apod.

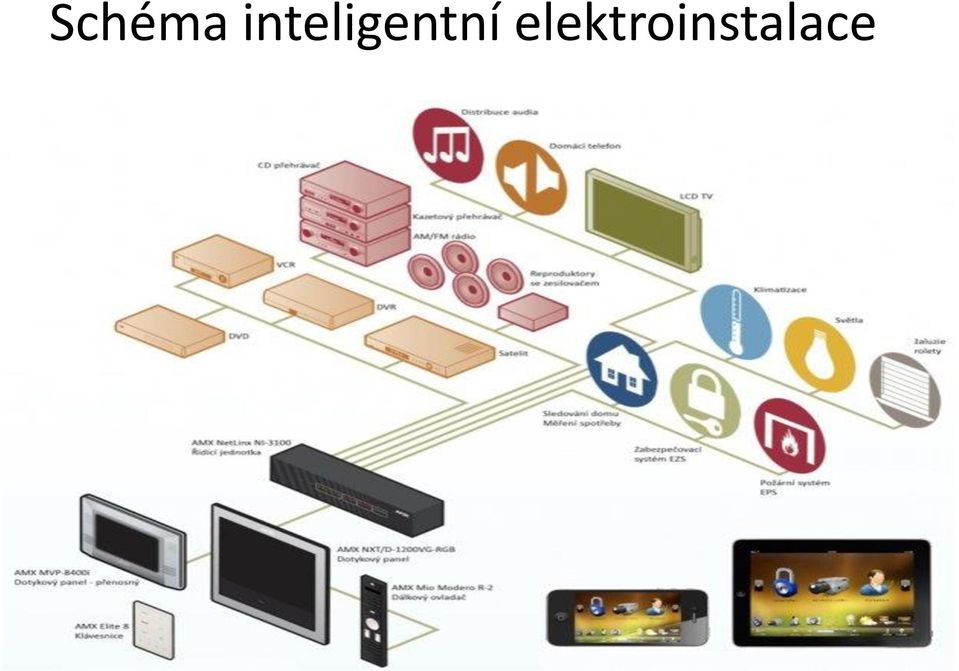

8 Schéma inteligentní elektroinstalace

9 Druhy ovladačů NÁSTĚNNÉ VYPÍNAČE Můžeme jimi ovládat světla, žaluzie, příjezdovou bránu nebo střechu bazénu. V inteligentní elektroinstalaci je možné vypínače libovolně přemisťovat a měnit jejich funkce. Kdykoliv potřebujete BEZDRÁTOVÁ KLÍČENKA Na hlavní pozice je možné nastavit nejčastěji využívané funkce. Uplatní se v autě při otevírání příjezdových bran i garážových vrat, na zahradě nebo doma při ovládání osvětlení. DÁLKOVÝ OVLADAČ Kromě regulace světel a ovládání žaluzií, rolet, markýz i garážových vrat, lze kombinovat akce tak, že je několik povelů provedeno současně. Na LED displeji ovladače je možné naplnit složku oblíbených, nejčastěji požadovaných povelů (až 40 zařízení).

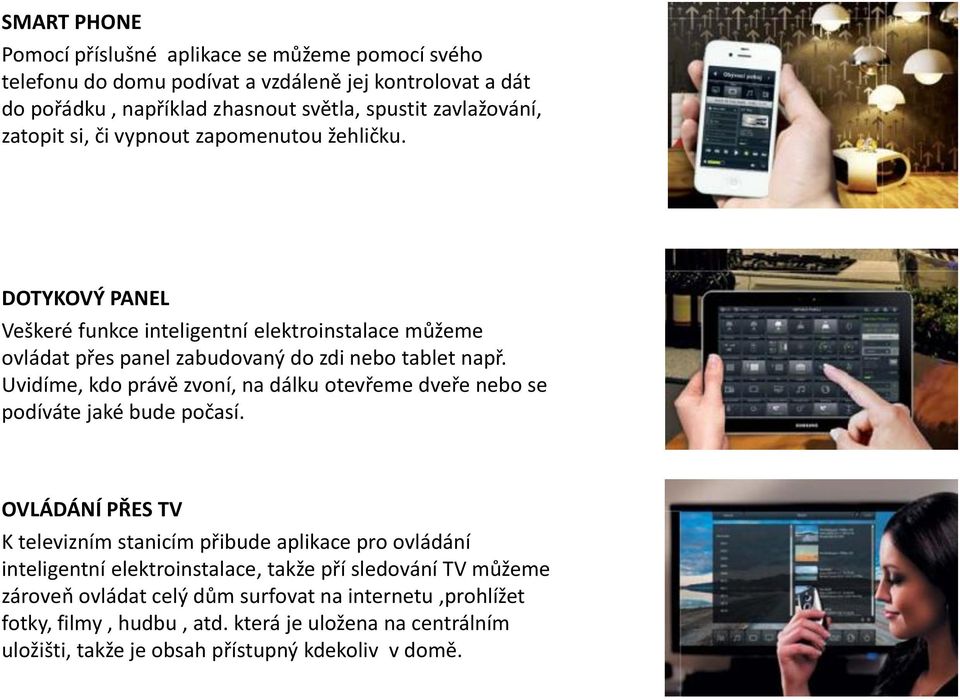

10 SMART PHONE Pomocí příslušné aplikace se můžeme pomocí svého telefonu do domu podívat a vzdáleně jej kontrolovat a dát do pořádku, například zhasnout světla, spustit zavlažování, zatopit si, či vypnout zapomenutou žehličku. DOTYKOVÝ PANEL Veškeré funkce inteligentní elektroinstalace můžeme ovládat přes panel zabudovaný do zdi nebo tablet např. Uvidíme, kdo právě zvoní, na dálku otevřeme dveře nebo se podíváte jaké bude počasí. OVLÁDÁNÍ PŘES TV K televizním stanicím přibude aplikace pro ovládání inteligentní elektroinstalace, takže pří sledování TV můžeme zároveň ovládat celý dům surfovat na internetu,prohlížet fotky, filmy, hudbu, atd. která je uložena na centrálním uložišti, takže je obsah přístupný kdekoliv v domě.

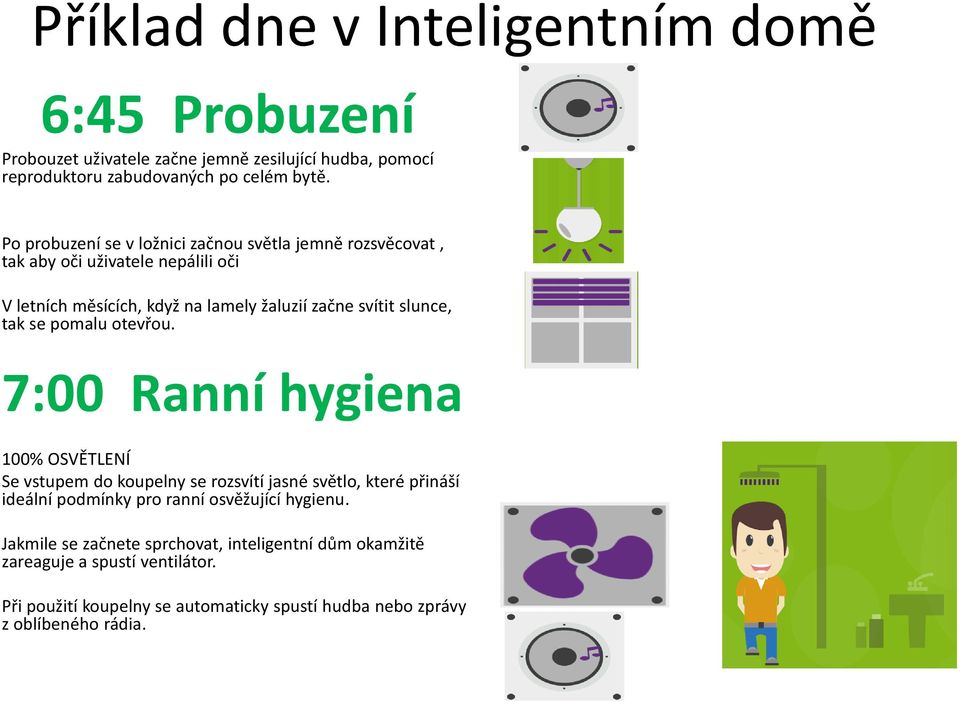

11 Příklad dne v Inteligentním domě 6:45 Probuzení Probouzet uživatele začne jemně zesilující hudba, pomocí reproduktoru zabudovaných po celém bytě. Po probuzení se v ložnici začnou světla jemně rozsvěcovat, tak aby oči uživatele nepálili oči V letních měsících, když na lamely žaluzií začne svítit slunce, tak se pomalu otevřou. 7:00 Ranní hygiena 100% OSVĚTLENÍ Se vstupem do koupelny se rozsvítí jasné světlo, které přináší ideální podmínky pro ranní osvěžující hygienu. Jakmile se začnete sprchovat, inteligentní dům okamžitě zareaguje a spustí ventilátor. Při použití koupelny se automaticky spustí hudba nebo zprávy z oblíbeného rádia.

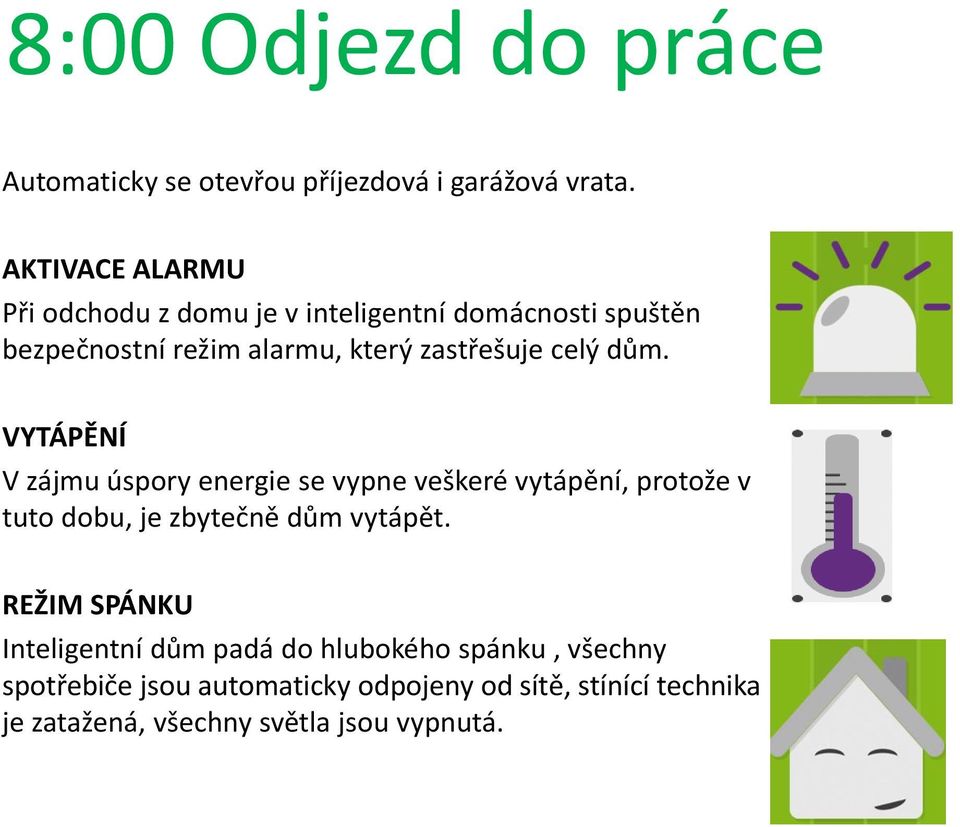

12 8:00 Odjezd do práce Automaticky se otevřou příjezdová i garážová vrata. AKTIVACE ALARMU Při odchodu z domu je v inteligentní domácnosti spuštěn bezpečnostní režim alarmu, který zastřešuje celý dům. VYTÁPĚNÍ V zájmu úspory energie se vypne veškeré vytápění, protože v tuto dobu, je zbytečně dům vytápět. REŽIM SPÁNKU Inteligentní dům padá do hlubokého spánku, všechny spotřebiče jsou automaticky odpojeny od sítě, stínící technika je zatažená, všechny světla jsou vypnutá.

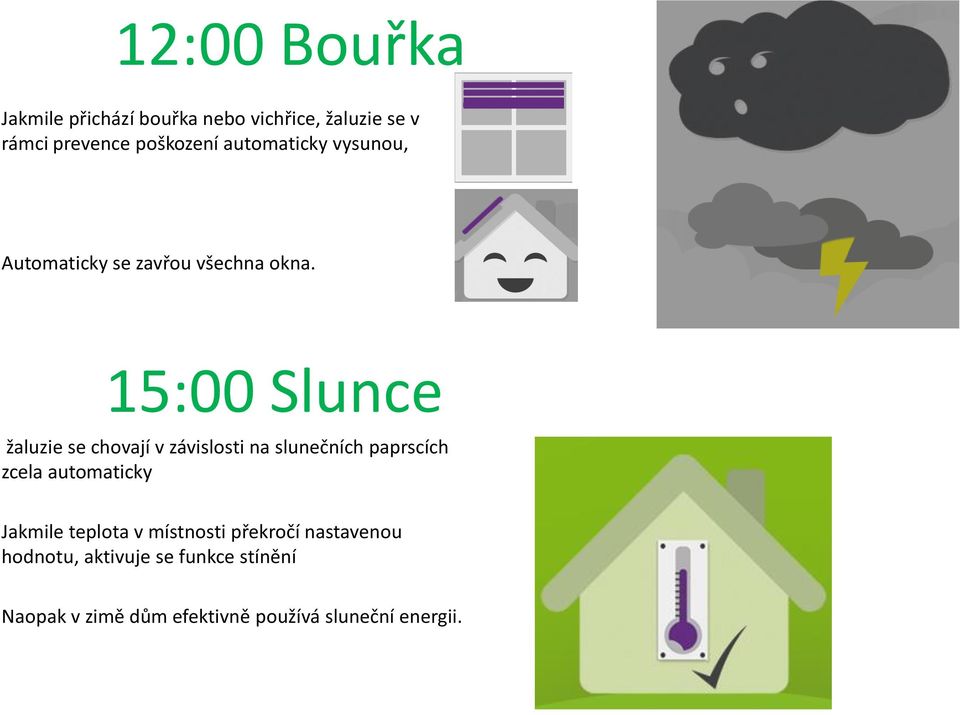

13 12:00 Bouřka Jakmile přichází bouřka nebo vichřice, žaluzie se v rámci prevence poškození automaticky vysunou, Automaticky se zavřou všechna okna. 15:00 Slunce žaluzie se chovají v závislosti na slunečních paprscích zcela automaticky Jakmile teplota v místnosti překročí nastavenou hodnotu, aktivuje se funkce stínění Naopak v zimě dům efektivně používá sluneční energii.

14 17:30 Příjezd z práce domů Ještě předtím, než se dostanete domů, tak se inteligentní dům vyhřeje na optimální teplotu. S Vaším příjezdem se v inteligentním domě vypne bezpečnostní režim alarmu. 17:40 Při návratu domů vás pozdraví hudba a automatické osvětlení. Žaluzie automaticky vyjedou nahoru

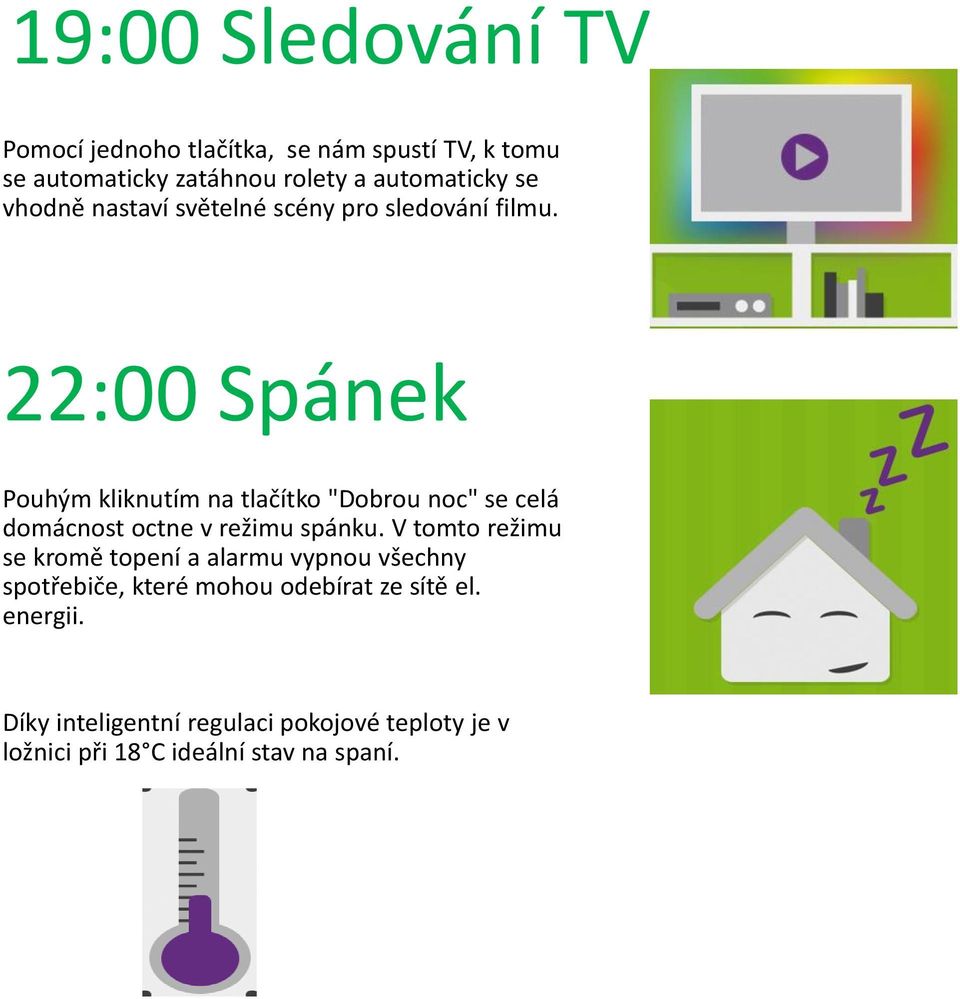

15 19:00 Sledování TV Pomocí jednoho tlačítka, se nám spustí TV, k tomu se automaticky zatáhnou rolety a automaticky se vhodně nastaví světelné scény pro sledování filmu. 22:00 Spánek Pouhým kliknutím na tlačítko "Dobrou noc" se celá domácnost octne v režimu spánku. V tomto režimu se kromě topení a alarmu vypnou všechny spotřebiče, které mohou odebírat ze sítě el. energii. Díky inteligentní regulaci pokojové teploty je v ložnici při 18 C ideální stav na spaní.

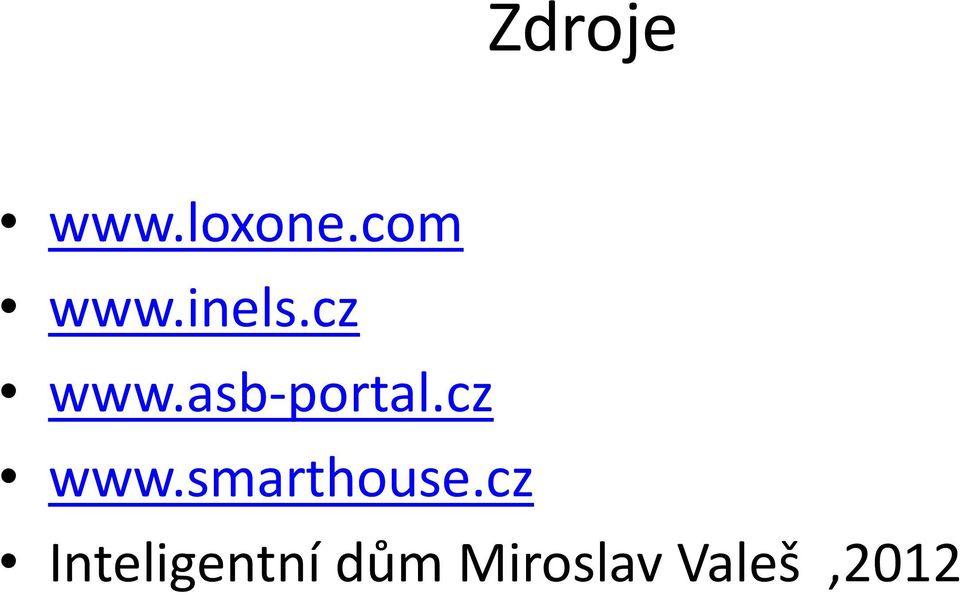

16 Zdroje Inteligentní dům Miroslav Valeš,2012
