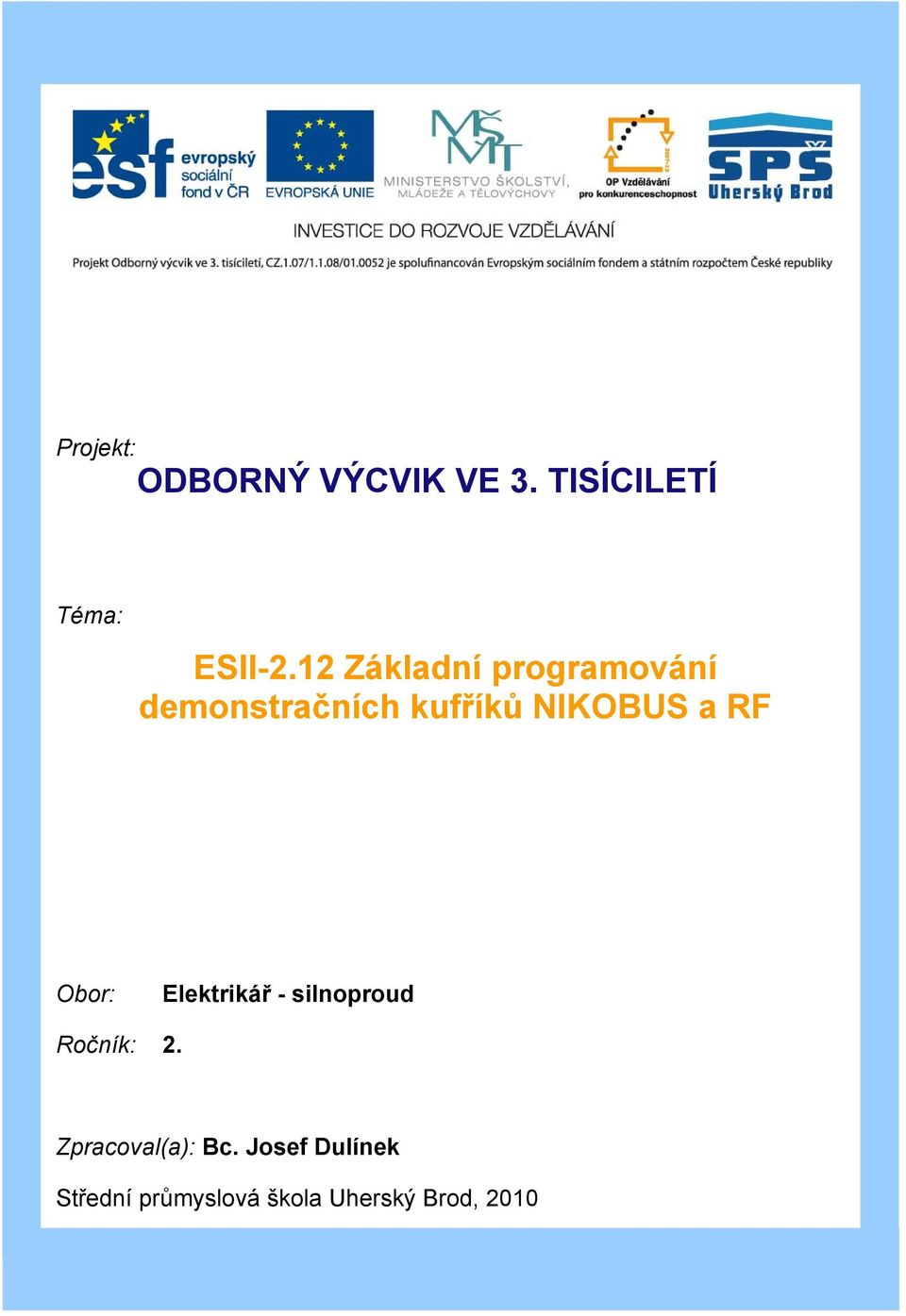

1 Projekt: ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ Téma: ESII-2.12 Základní programování demonstračních kufříků NIKOBUS a RF Obor: Elektrikář - silnoproud Ročník: 2. Zpracoval(a): Bc. Josef Dulínek Střední průmyslová škola Uherský Brod, 2010

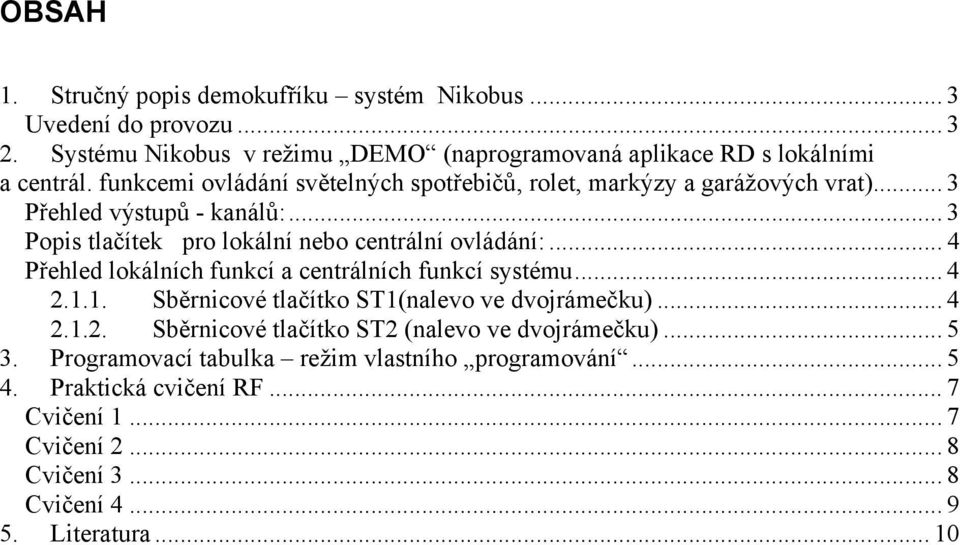

2 OBSAH 1. Stručný popis demokufříku systém Nikobus... 3 Uvedení do provozu Systému Nikobus v režimu DEMO (naprogramovaná aplikace RD s lokálními a centrál. funkcemi ovládání světelných spotřebičů, rolet, markýzy a garážových vrat)... 3 Přehled výstupů - kanálů:... 3 Popis tlačítek pro lokální nebo centrální ovládání:... 4 Přehled lokálních funkcí a centrálních funkcí systému Sběrnicové tlačítko ST1(nalevo ve dvojrámečku) Sběrnicové tlačítko ST2 (nalevo ve dvojrámečku) Programovací režim vlastního programování Praktická cvičení RF... 7 Cvičení Cvičení Cvičení Cvičení Literatura... 10

3 1. Stručný popis demokufříku systém Nikobus Uvedení do provozu Připojit napájecí šňůru ke kufříku - typ CZ N a zásuvku 230 V AC v poloze hlavního vypínače VYP. Zapnout hlavní vypínač do polohy ZAP - na spínací jednotce svítí LED napájení. Důležité upozornění: není dovoleno opakovaně ZAP-VYP hlavní vypínač, nové ZAP min. 20 s po VYP hlavního vypínače - kufřík obsahuje napájecí impulzní zdroj!!! Není dovoleno odnímat jakékoliv kryty. Přepínač Režim přepnout do polohy I = DEMO, nebo do polohy 0 = programování libovolné aplikace. 2. Systému Nikobus v režimu DEMO (naprogramovaná aplikace RD s lokálními a centrálními funkcemi ovládání světelných spotřebičů, rolet, markýzy a garážových vrat) Přepněte přepínač Režim do polohy I = DEMO. Aplikace je pevně naprogramována a nelze ji programátorsky změnit, upravit ani vymazat!!! Pro přehled jsou výstupy řídicí jednotky označeny popisem s označením vývodů, které jsou spínány. Ovládání systému je navrženo z jednoho místa dvěma osmibodovými tlačítky, instalovanými do dvojrámečku. V praxi představuje jeden tlačítkový bod každého tohoto tlačítka vypínač se 2 nebo 4 tlačítkovými body, které plní lokální nebo centrální funkce. Tlačítka jsou označena štítky (viz 2.1 a 2.2). Přehled výstupů - kanálů: kanál výstup funkce číslo 1 kuchyň osvětlení ZAP 2 pokoj osvětlení ZAP 3 ložnice osvětlení ZAP 4 koupelna osvětlení ZAP 5 chodba osvětlení ZAP 6 topení - komf. teplota ZAP 6 topení - ekon. teplota ZAP (P kontakt) 7 zahrada osvětlení ZAP 8 kuchyň kávovar ZAP 9 garážová vrata NAHORU 10 rolety obytná část NAHORU 11 rolety ložnice NAHORU 12 venkovní markýza NAHORU

4 Popis tlačítek pro lokální nebo centrální ovládání: Přehled lokálních funkcí a centrálních funkcí systému Sběrnicové tlačítko ST1 (nalevo ve dvojrámečku) 1.1. Tlačítko PŘÍCHOD - ZAP topení v domě a osvětlení na chodbě na dobu 7 s (zároveň stažení garážových vrat) - vysvícení cesty do OP a kuchyně při stisku tlačítka po dobu 1 s - vytažení rolet v domě při stisku tlačítka po dobu 2 s - ZAP kávovar v kuchyni při stisku tlačítka po dobu 3 s 1.2. Ložnice osvětlení - ZAP/VYP osvětlení ložnice v impulzní funkci tlačítka - spuštění rolety v ložnici a zároveň VYP topení v domě při stisku tlačítka po dobu 1 s - vysvícení cesty do koupelny při stisku tlačítka po dobu 2 s (zhasnutí tlačítkem Noční režim ) 1.3. Obývací pokoj osvětlení - ZAP/VYP osvětlení OP v impulzní funkci tlačítka - vytažení rolet v obytné části centrálně při stisku tlačítka po dobu 1 s - vytažení venkovní markýzy při stisku tlačítka po dobu 2 s 1.4. Kuchyň osvětlení - ZAP/VYP osvětlení kuchyně v impulzní funkci tlačítka - ZAP kávovar v kuchyni při stisku tlačítka po dobu 1 s 1.5. Koupelna osvětlení - ZAP/VYP osvětlení koupelny v impulzní funkci tlačítka 1.6. Chodba osvětlení - ZAP/VYP osvětlení chodby v impulzní funkci tlačítka 1.7. Osvětlení zahrady - ZAP/VYP osvětlení zahrady v impulzní funkci tlačítka 1.8. Kávovar kuchyň - ZAP/VYP kávovaru v kuchyni v impulzní funkci tlačítka

5 Sběrnicové tlačítko ST2 (nalevo ve dvojrámečku) 2.1. Rolety obyt. část - vytažení / stažení rolet v obytné části domu v impulzní funkci tlačítka 2.2. Rolety ložnice - vytažení / stažení rolet v ložnici v impulzní funkci tlačítka 2.3. Venkovní markýza - vytažení / stažení markýzy na terase v impulzní funkci tlačítka 2.4. Garážová vrata - vytažení / stažení vrat v impulzní funkci tlačítka - ZAP osvětlení zahrady po stisku tlačítka po dobu 8 s - po stisku tlačítka po dobu 3 s trvale ZAP osvětlení chodby 2.5. NOČNÍ režim - VYP osvětlení, topení a el. spotřebičů v domě - stažení rolet, garážových vrat a markýzy - VYP osvětlení ložnice po stisku tlačítka po dobu 6 s - VYP osvětlení zahrady po stisku tlačítka po dobu 15 s 2.6. Tlačítko Panika - ZAP osvětlení centrálně v domě - vytažení rolet centrálně v domě - ZAP osvětlení zahrady po stisku tlačítka ve funkci blikání 1,5 s 2.7. RANNÍ vstávání - ZAP topení v domě a osvětlení ložnice - po stisku tlačítka po dobu 2 s ZAP osvětlení OP - po stisku tlačítka po dobu 4 s ZAP osvětlení chodby - po stisku tlačítka po dobu 6 s ZAP osvětlení koupelny - po stisku tlačítka po dobu 9 s vytažení rolet v obytné části domu - vysvícení cesty do kuchyně a ZAP kávovaru při stisku tlačítka po dobu 1 s 2.8. Tlač. ODCHOD - VYP osvětlení, topení a el. spotřebičů v domě - ZAP osvětlení chodby po stisku tlačítka po dobu 5 s - ZAP osvětlení zahrady po stisku tlačítka po dobu 9 s - stažení rolet a markýzy při stisku tlačítka po dobu 1 s 3. Programovací režim vlastního programování (programování spínací jednotky) Ovládání sběrnicovým tlačítkem 230 V (vnější logické vstupy v povolovací funkci) Ovládání vnějšími logickými vstupy Funkce (mode) m1 Sběrnicové tlačítko Popis ZAP / VYP I = zapnout 0 = vypnout Otočný přepínač T1 Funkce (mode) m1 Vnější vstupy Popis ZAP / VYP = zapnout = vypnout Otočný přepínač T1

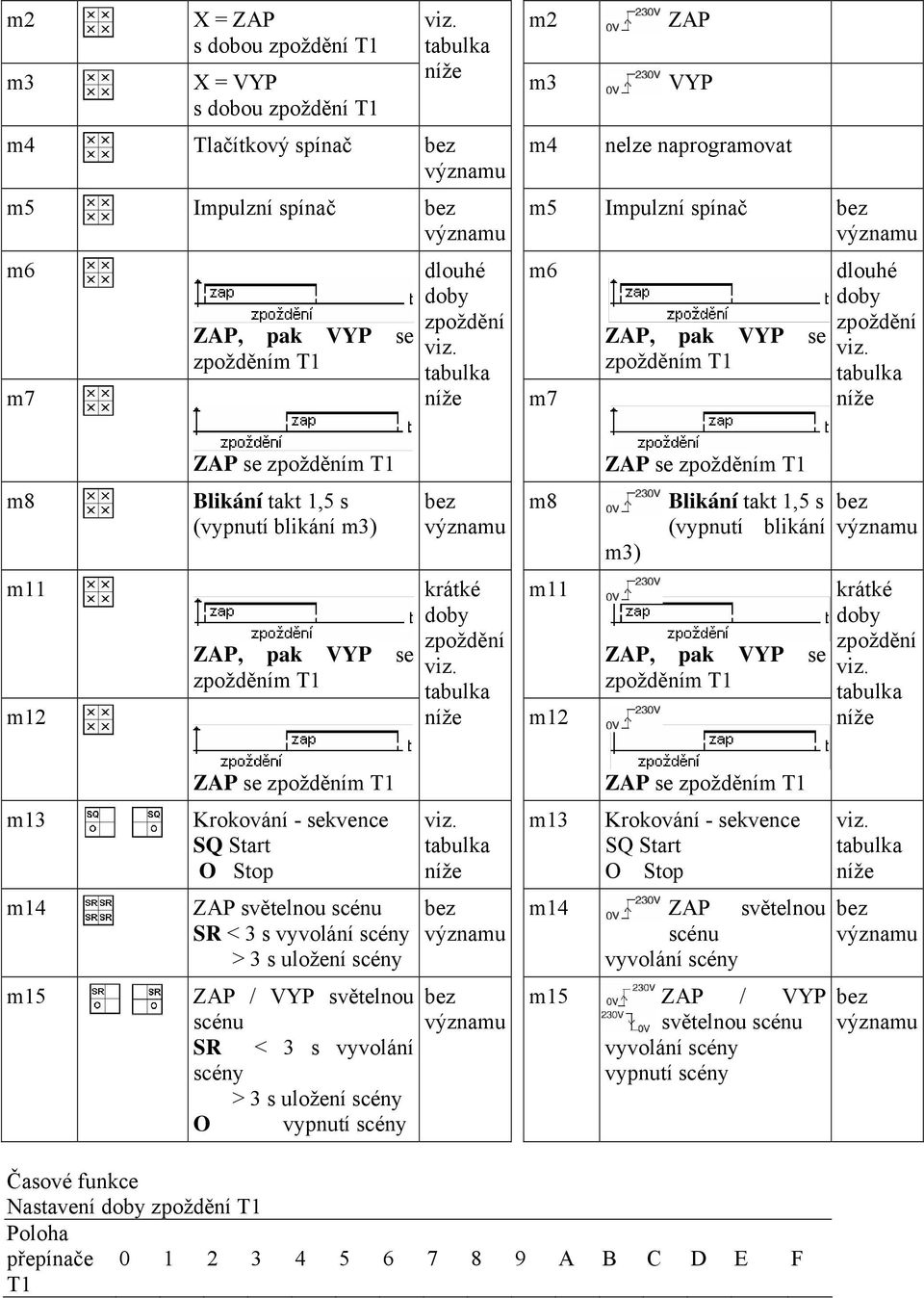

6 m2 m3 X = ZAP s dobou zpoždění T1 X = VYP s dobou zpoždění T1 m4 Tlačítkový spínač m5 Impulzní spínač m6 m7 ZAP, pak VYP se zpožděním T1 dlouhé doby zpoždění m2 m3 m4 ZAP VYP nelze naprogramovat m5 Impulzní spínač m6 m7 ZAP, pak VYP se zpožděním T1 dlouhé doby zpoždění ZAP se zpožděním T1 ZAP se zpožděním T1 m8 Blikání takt 1,5 s (vypnutí blikání m3) m8 m3) Blikání takt 1,5 s (vypnutí blikání m11 m12 ZAP, pak VYP se zpožděním T1 krátké doby zpoždění m11 m12 ZAP, pak VYP se zpožděním T1 krátké doby zpoždění m13 m14 m15 ZAP se zpožděním T1 Krokování - sekvence SQ Start O Stop ZAP světelnou scénu SR < 3 s vyvolání scény > 3 s uložení scény ZAP / VYP světelnou scénu SR < 3 s vyvolání scény > 3 s uložení scény O vypnutí scény m13 ZAP se zpožděním T1 Krokování - sekvence SQ Start O Stop m14 ZAP světelnou scénu vyvolání scény m15 ZAP / VYP světelnou scénu vyvolání scény vypnutí scény Časové funkce Nastavení doby zpoždění T1 Poloha přepínače T A B C D E F

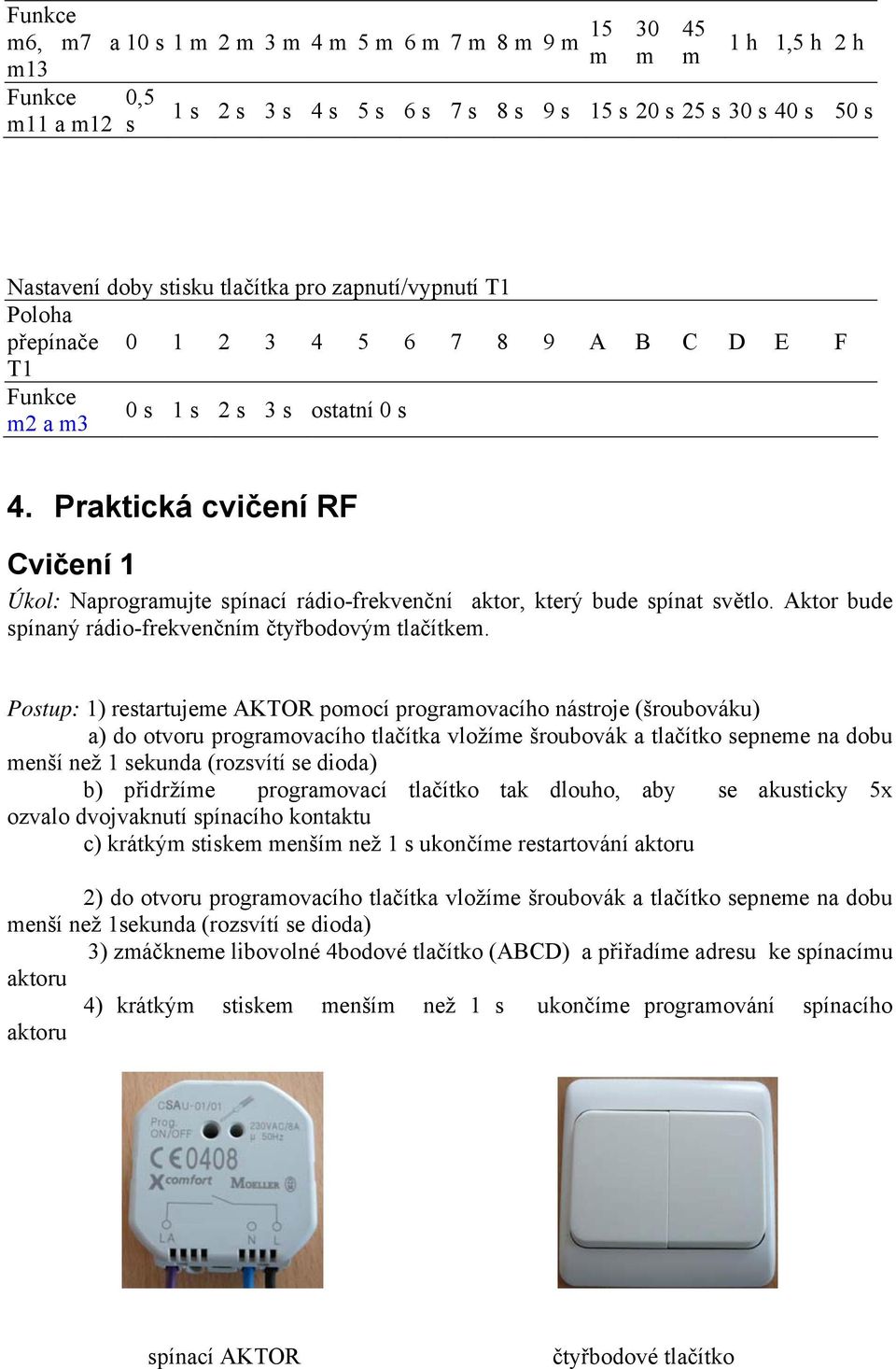

7 Funkce m6, m7 a m13 Funkce m11 a m12 10 s 1 m 2 m 3 m 4 m 5 m 6 m 7 m 8 m 9 m 15 m 0,5 s 30 m 45 m 1 h 1,5 h 2 h 1 s 2 s 3 s 4 s 5 s 6 s 7 s 8 s 9 s 15 s 20 s 25 s 30 s 40 s 50 s Nastavení doby stisku tlačítka pro zapnutí/vypnutí T1 Poloha přepínače A B C D E F T1 Funkce m2 a m3 0 s 1 s 2 s 3 s ostatní 0 s 4. Praktická cvičení RF Cvičení 1 Úkol: Naprogramujte spínací rádio-frekvenční aktor, který bude spínat světlo. Aktor bude spínaný rádio-frekvenčním čtyřbodovým tlačítkem. Postup: 1) restartujeme AKTOR pomocí programovacího nástroje (šroubováku) a) do otvoru programovacího tlačítka vložíme šroubovák a tlačítko sepneme na dobu menší než 1 sekunda (rozsvítí se dioda) b) přidržíme programovací tlačítko tak dlouho, aby se akusticky 5x ozvalo dvojvaknutí spínacího kontaktu c) krátkým stiskem menším než 1 s ukončíme restartování aktoru 2) do otvoru programovacího tlačítka vložíme šroubovák a tlačítko sepneme na dobu menší než 1sekunda (rozsvítí se dioda) 3) zmáčkneme libovolné 4bodové tlačítko (ABCD) a přiřadíme adresu ke spínacímu aktoru 4) krátkým stiskem menším než 1 s ukončíme programování spínacího aktoru spínací AKTOR čtyřbodové tlačítko

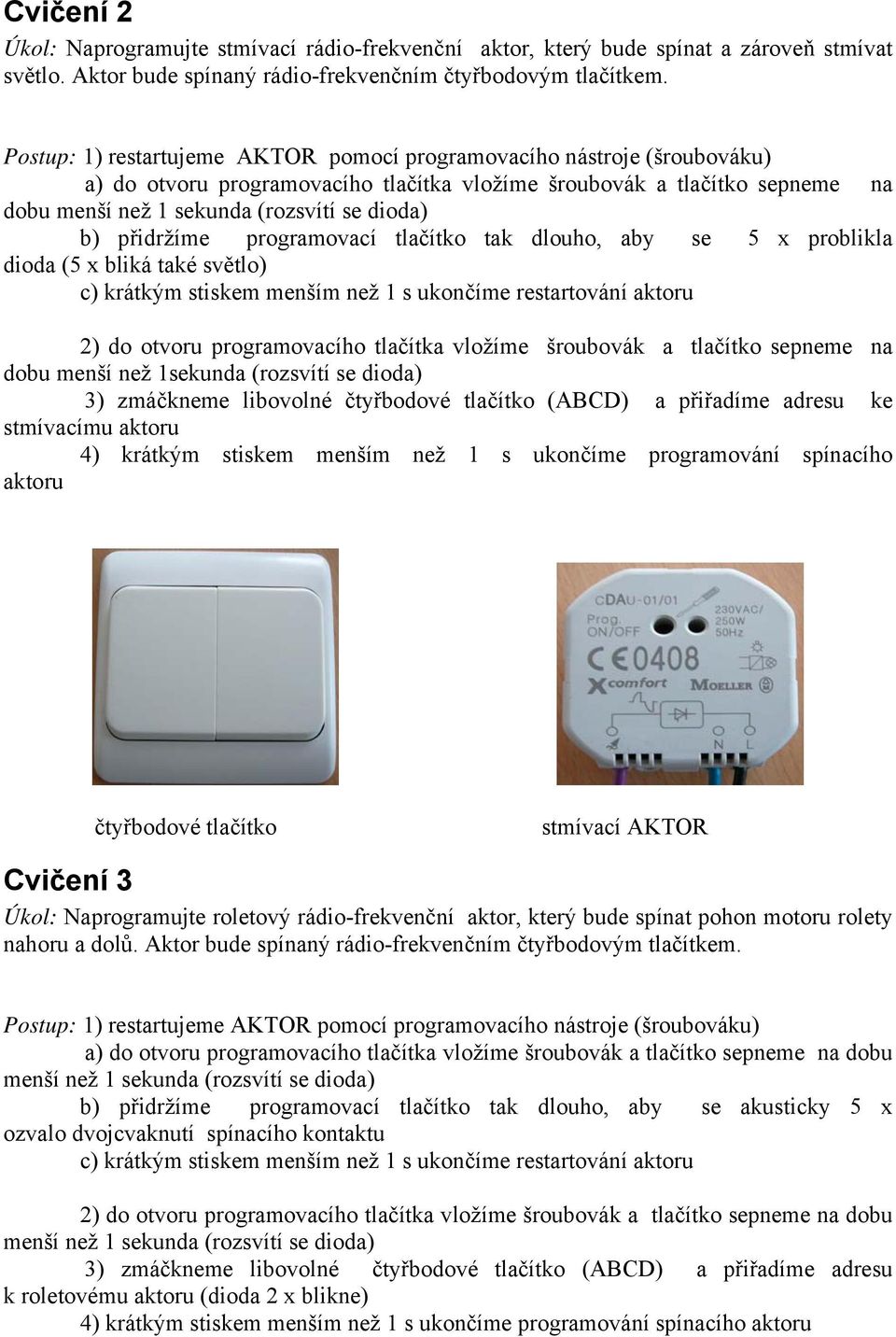

8 Cvičení 2 Úkol: Naprogramujte stmívací rádio-frekvenční aktor, který bude spínat a zároveň stmívat světlo. Aktor bude spínaný rádio-frekvenčním čtyřbodovým tlačítkem. Postup: 1) restartujeme AKTOR pomocí programovacího nástroje (šroubováku) a) do otvoru programovacího tlačítka vložíme šroubovák a tlačítko sepneme na dobu menší než 1 sekunda (rozsvítí se dioda) b) přidržíme programovací tlačítko tak dlouho, aby se 5 x problikla dioda (5 x bliká také světlo) c) krátkým stiskem menším než 1 s ukončíme restartování aktoru 2) do otvoru programovacího tlačítka vložíme šroubovák a tlačítko sepneme na dobu menší než 1sekunda (rozsvítí se dioda) 3) zmáčkneme libovolné čtyřbodové tlačítko (ABCD) a přiřadíme adresu ke stmívacímu aktoru 4) krátkým stiskem menším než 1 s ukončíme programování spínacího aktoru čtyřbodové tlačítko stmívací AKTOR Cvičení 3 Úkol: Naprogramujte roletový rádio-frekvenční aktor, který bude spínat pohon motoru rolety nahoru a dolů. Aktor bude spínaný rádio-frekvenčním čtyřbodovým tlačítkem. Postup: 1) restartujeme AKTOR pomocí programovacího nástroje (šroubováku) a) do otvoru programovacího tlačítka vložíme šroubovák a tlačítko sepneme na dobu menší než 1 sekunda (rozsvítí se dioda) b) přidržíme programovací tlačítko tak dlouho, aby se akusticky 5 x ozvalo dvojcvaknutí spínacího kontaktu c) krátkým stiskem menším než 1 s ukončíme restartování aktoru 2) do otvoru programovacího tlačítka vložíme šroubovák a tlačítko sepneme na dobu menší než 1 sekunda (rozsvítí se dioda) 3) zmáčkneme libovolné čtyřbodové tlačítko (ABCD) a přiřadíme adresu k roletovému aktoru (dioda 2 x blikne) 4) krátkým stiskem menším než 1 s ukončíme programování spínacího aktoru

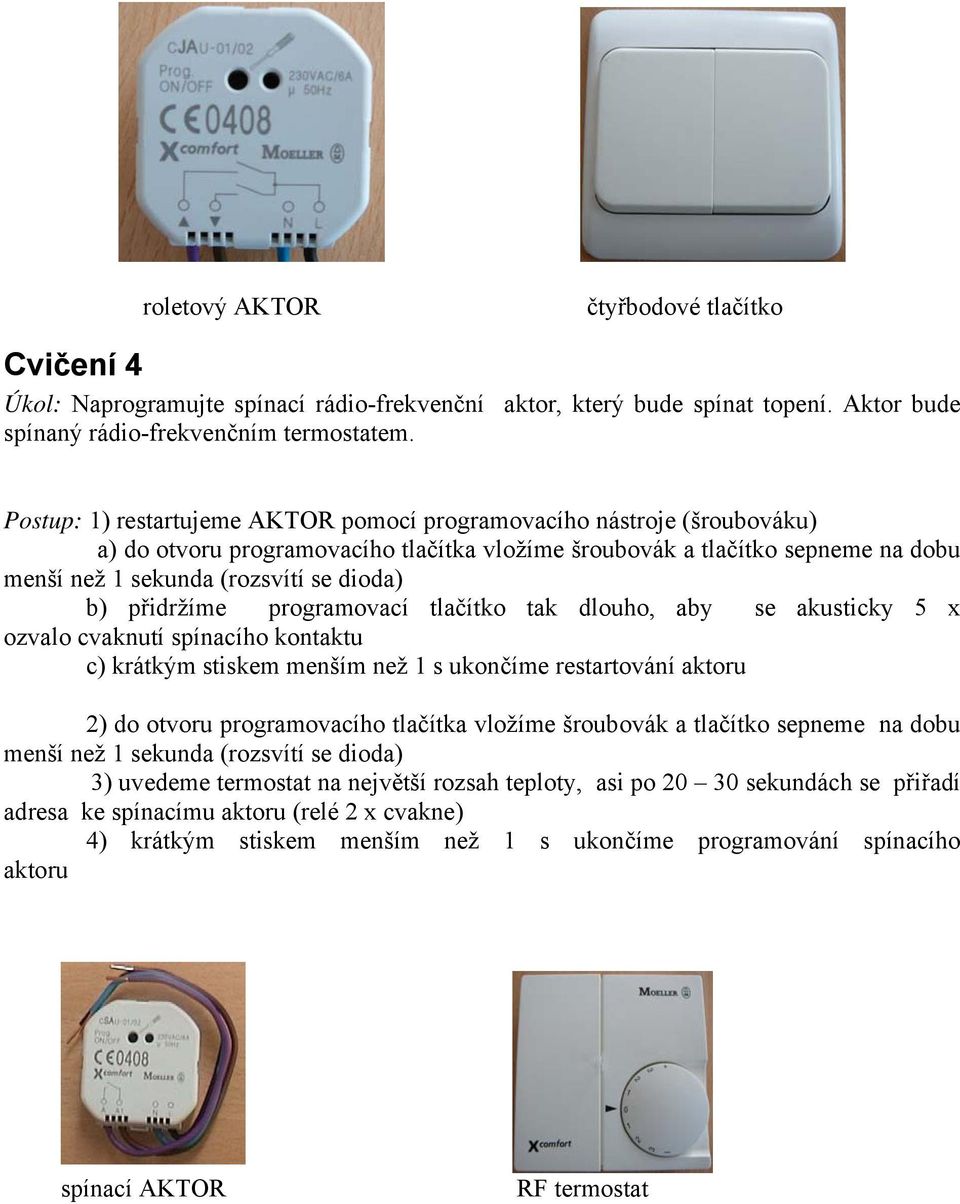

9 roletový AKTOR čtyřbodové tlačítko Cvičení 4 Úkol: Naprogramujte spínací rádio-frekvenční aktor, který bude spínat topení. Aktor bude spínaný rádio-frekvenčním termostatem. Postup: 1) restartujeme AKTOR pomocí programovacího nástroje (šroubováku) a) do otvoru programovacího tlačítka vložíme šroubovák a tlačítko sepneme na dobu menší než 1 sekunda (rozsvítí se dioda) b) přidržíme programovací tlačítko tak dlouho, aby se akusticky 5 x ozvalo cvaknutí spínacího kontaktu c) krátkým stiskem menším než 1 s ukončíme restartování aktoru 2) do otvoru programovacího tlačítka vložíme šroubovák a tlačítko sepneme na dobu menší než 1 sekunda (rozsvítí se dioda) 3) uvedeme termostat na největší rozsah teploty, asi po sekundách se přiřadí adresa ke spínacímu aktoru (relé 2 x cvakne) 4) krátkým stiskem menším než 1 s ukončíme programování spínacího aktoru spínací AKTOR RF termostat

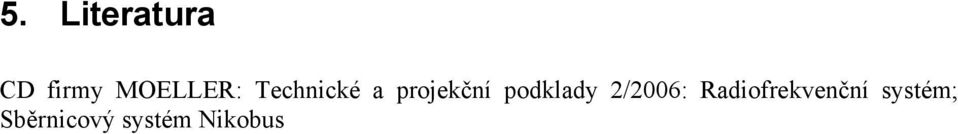

10 5. Literatura CD firmy MOELLER: Technické a projekční podklady 2/2006: Radiofrekvenční systém; Sběrnicový systém Nikobus
