1 BM 90 z Měřič krevního tlaku s připojením k internetu Návod k použití... 2 Modell: LS801A Zhongshan Transtek Electronics Co., Ltd Jinbao, Minzhong, Zhongshan, , Guangdong, China Distributed by: Beurer GmbH, Söflinger Str. 218, Ulm, Germany EU representative: MDSS - Medical Device Safety Service GmbH, Schiffgraben 41, Hannover, Germany 0123

2 Česky Vážená zákaznice, vážený zákazníku, jsme rádi, že jste si vybrali výrobek z našeho sortimentu. Naše značka je synonymem pro vysoce kvalitní, důkladně vyzkoušené výrobky k použití v oblastech určování energetické spotřeby, hmotnosti, krevního tlaku, tělesné teploty, srdečního tepu, pro jemnou manuální terapii, masáže a vzduchovou terapii. Přečtěte si pečlivě tento návod k použití, uschovejte ho pro pozdější použití, poskytněte ho i ostatním uživatelům a řiďte se pokyny, které jsou v něm uvedené. S pozdravem Váš tým Beurer 1. Seznámení Měřič krevního tlaku s připojením k internetu slouží k neinvazivnímu měření a kontrole arteriálních hodnot tlaku krve dospělých lidí. Můžete si tak rychle a jednoduše změřit krevní tlak, naměřené hodnoty budou automaticky přeneseny na internetové stránky Beurer Connect. Dostanete se k nim pomocí internetového prohlížeče nebo aplikace mobilních zařízení (ios, Android). Zjištěné hodnoty jsou klasifikovány a graficky posuzovány podle směrnic WHO. Můžete si nastavit zobrazení průběhu a průměru naměřených hodnot. V případě poruch srdečního rytmu budete varováni. 2. Obsah balení Viz popis přístroje a příslušenství na str. 5. měřič krevního tlaku na paži manžeta stanice pro bezdrátový přenos síťový zdroj ke stanici pro bezdrátový přenos kabel pro síť LAN úložné pouzdro 4x baterie AAA 1,5 V stručný návod k obsluze tento návod k použití Systémové požadavky širokopásmový router s připojením k síti LAN Podporované prohlížeče v době vydání návodu Windows Internet Explorer verze 9.0, Mozilla Firefox 11.0, Safari 5 pro Mac, Google Chrome 18.0, Opera for computers

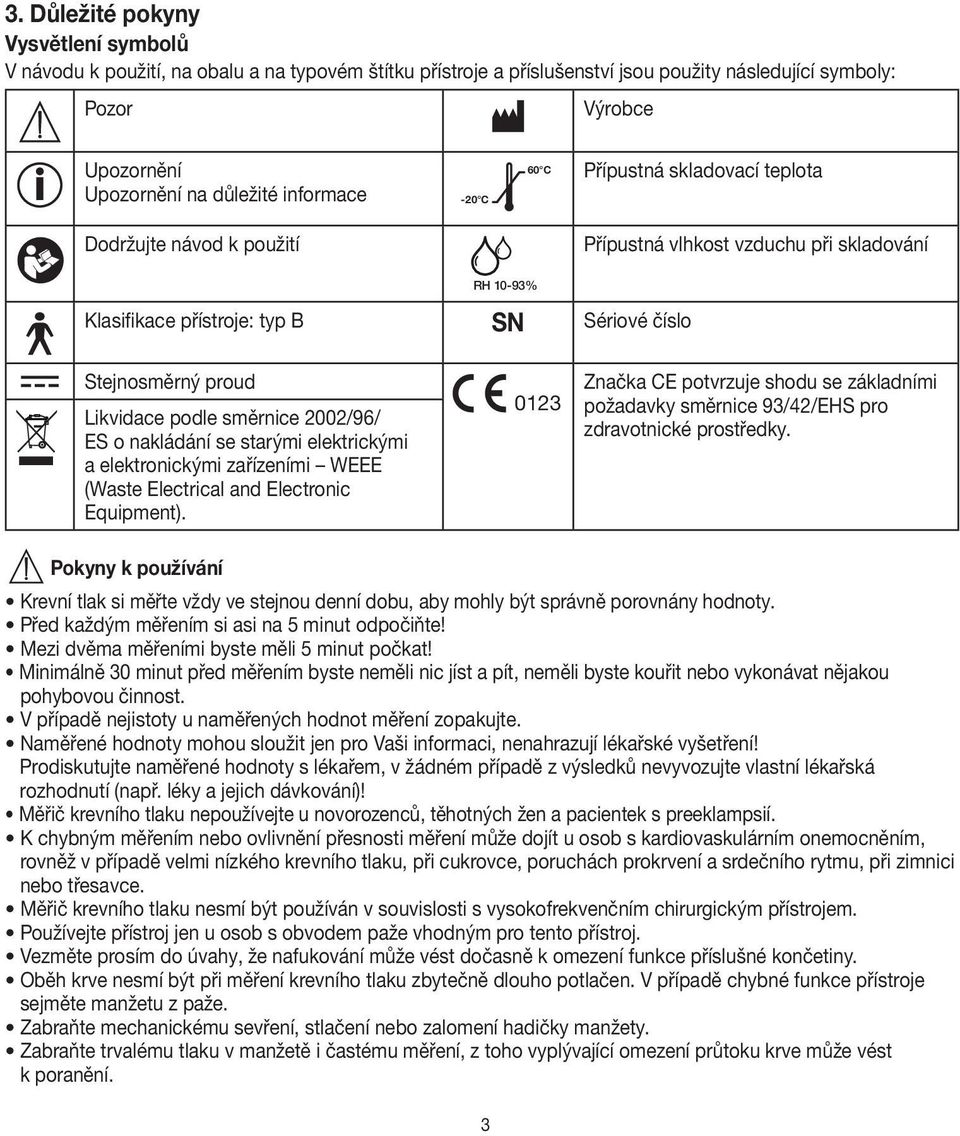

3 3. Důležité pokyny Vysvětlení symbolů V návodu k použití, na obalu a na typovém štítku přístroje a příslušenství jsou použity následující symboly: Pozor Výrobce Upozornění Upozornění na důležité informace Dodržujte návod k použití -20 C 60 C Přípustná skladovací teplota Přípustná vlhkost vzduchu při skladování RH 10-93% Klasifikace přístroje: typ B SN Sériové číslo Stejnosměrný proud Likvidace podle směrnice 2002/96/ ES o nakládání se starými elektrickými a elektronickými zařízeními WEEE (Waste Electrical and Electronic Equipment) Značka CE potvrzuje shodu se základními požadavky směrnice 93/42/EHS pro zdravotnické prostředky. Pokyny k používání Krevní tlak si měřte vždy ve stejnou denní dobu, aby mohly být správně porovnány hodnoty. Před každým měřením si asi na 5 minut odpočiňte! Mezi dvěma měřeními byste měli 5 minut počkat! Minimálně 30 minut před měřením byste neměli nic jíst a pít, neměli byste kouřit nebo vykonávat nějakou pohybovou činnost. V případě nejistoty u naměřených hodnot měření zopakujte. Naměřené hodnoty mohou sloužit jen pro Vaši informaci, nenahrazují lékařské vyšetření! Prodiskutujte naměřené hodnoty s lékařem, v žádném případě z výsledků nevyvozujte vlastní lékařská rozhodnutí (např. léky a jejich dávkování)! Měřič krevního tlaku nepoužívejte u novorozenců, těhotných žen a pacientek s preeklampsií. K chybným měřením nebo ovlivnění přesnosti měření může dojít u osob s kardiovaskulárním onemocněním, rovněž v případě velmi nízkého krevního tlaku, při cukrovce, poruchách prokrvení a srdečního rytmu, při zimnici nebo třesavce. Měřič krevního tlaku nesmí být používán v souvislosti s vysokofrekvenčním chirurgickým přístrojem. Používejte přístroj jen u osob s obvodem paže vhodným pro tento přístroj. Vezměte prosím do úvahy, že nafukování může vést dočasně k omezení funkce příslušné končetiny. Oběh krve nesmí být při měření krevního tlaku zbytečně dlouho potlačen. V případě chybné funkce přístroje sejměte manžetu z paže. Zabraňte mechanickému sevření, stlačení nebo zalomení hadičky manžety. Zabraňte trvalému tlaku v manžetě i častému měření, z toho vyplývající omezení průtoku krve může vést k poranění. 3

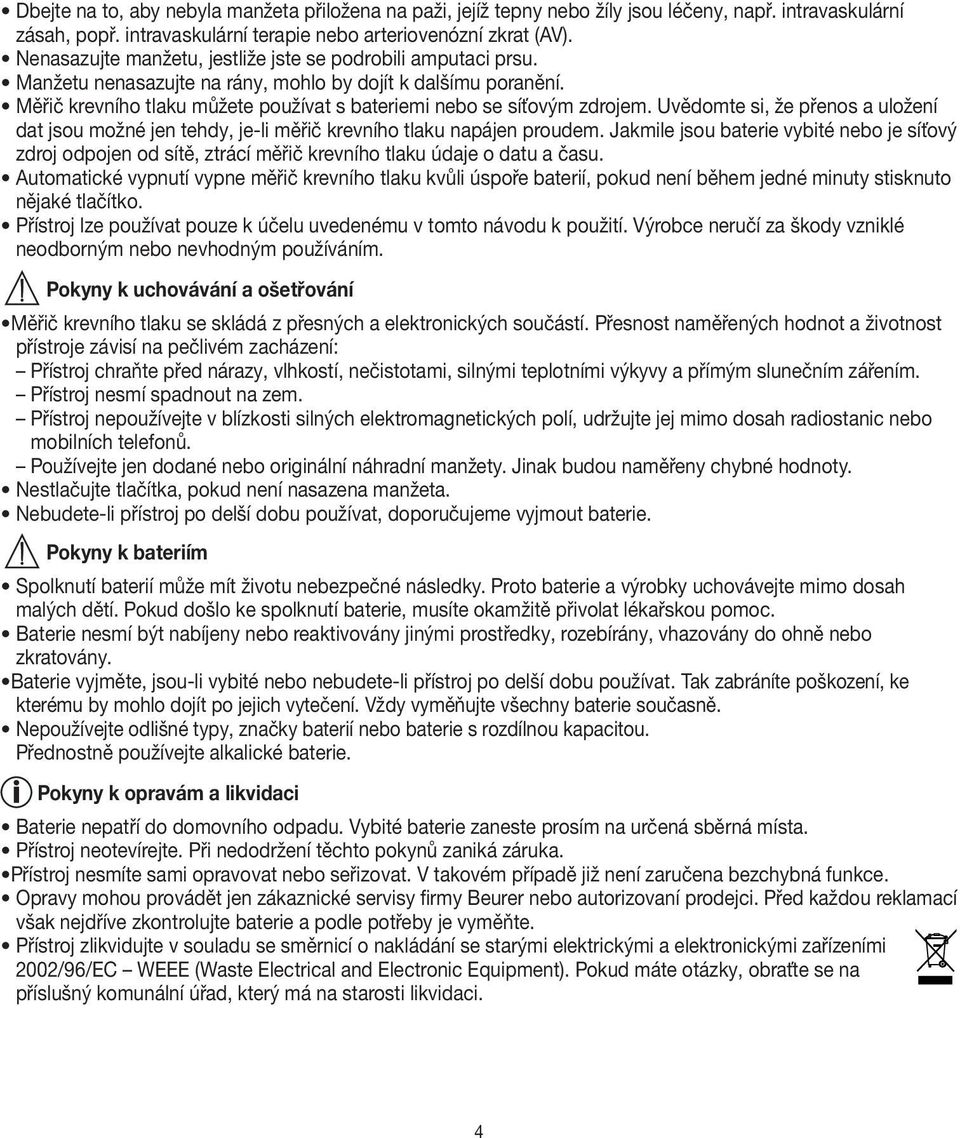

4 Dbejte na to, aby nebyla manžeta přiložena na paži, jejíž tepny nebo žíly jsou léčeny, např. intravaskulární zásah, popř. intravaskulární terapie nebo arteriovenózní zkrat (AV). Nenasazujte manžetu, jestliže jste se podrobili amputaci prsu. Manžetu nenasazujte na rány, mohlo by dojít k dalšímu poranění. Měřič krevního tlaku můžete používat s bateriemi nebo se síťovým zdrojem. Uvědomte si, že přenos a uložení dat jsou možné jen tehdy, je-li měřič krevního tlaku napájen proudem. Jakmile jsou baterie vybité nebo je síťový zdroj odpojen od sítě, ztrácí měřič krevního tlaku údaje o datu a času. Automatické vypnutí vypne měřič krevního tlaku kvůli úspoře baterií, pokud není během jedné minuty stisknuto nějaké tlačítko. Přístroj lze používat pouze k účelu uvedenému v tomto návodu k použití. Výrobce neručí za škody vzniklé neodborným nebo nevhodným používáním. Pokyny k uchovávání a ošetřování Měřič krevního tlaku se skládá z přesných a elektronických součástí. Přesnost naměřených hodnot a životnost přístroje závisí na pečlivém zacházení: Přístroj chraňte před nárazy, vlhkostí, nečistotami, silnými teplotními výkyvy a přímým slunečním zářením. Přístroj nesmí spadnout na zem. Přístroj nepoužívejte v blízkosti silných elektromagnetických polí, udržujte jej mimo dosah radiostanic nebo mobilních telefonů. Používejte jen dodané nebo originální náhradní manžety. Jinak budou naměřeny chybné hodnoty. Nestlačujte tlačítka, pokud není nasazena manžeta. Nebudete-li přístroj po delší dobu používat, doporučujeme vyjmout baterie. Pokyny k bateriím Spolknutí baterií může mít životu nebezpečné následky. Proto baterie a výrobky uchovávejte mimo dosah malých dětí. Pokud došlo ke spolknutí baterie, musíte okamžitě přivolat lékařskou pomoc. Baterie nesmí být nabíjeny nebo reaktivovány jinými prostředky, rozebírány, vhazovány do ohně nebo zkratovány. Baterie vyjměte, jsou-li vybité nebo nebudete-li přístroj po delší dobu používat. Tak zabráníte poškození, ke kterému by mohlo dojít po jejich vytečení. Vždy vyměňujte všechny baterie současně. Nepoužívejte odlišné typy, značky baterií nebo baterie s rozdílnou kapacitou. Přednostně používejte alkalické baterie. Pokyny k opravám a likvidaci Baterie nepatří do domovního odpadu. Vybité baterie zaneste prosím na určená sběrná místa. Přístroj neotevírejte. Při nedodržení těchto pokynů zaniká záruka. Přístroj nesmíte sami opravovat nebo seřizovat. V takovém případě již není zaručena bezchybná funkce. Opravy mohou provádět jen zákaznické servisy firmy Beurer nebo autorizovaní prodejci. Před každou reklamací však nejdříve zkontrolujte baterie a podle potřeby je vyměňte. Přístroj zlikvidujte v souladu se směrnicí o nakládání se starými elektrickými a elektronickými zařízeními 2002/96/EC WEEE (Waste Electrical and Electronic Equipment). Pokud máte otázky, obraťte se na příslušný komunální úřad, který má na starosti likvidaci. 4

5 3. Popis zařízení Manžeta 2. Hadička manžety 3. Přípojka pro zástrčku manžety (levá strana) 4. Displej 5. Přípojka pro síťový zdroj 6. Tlačítko start/stop 7. Funkční tlačítko set 8. Paměťové tlačítko MeM 9. Stanice pro bezdrátový přenos 10. Kabel pro síť LAN 11. Síťový zdroj ke stanici pro bezdrátový přenos 5

6 LCD display signal Symboly na displeji: Symbol Význam Symbol Význam Odstupňování naměřených hodnot Symbol poruchy srdečního rytmu tlaku krve Systolický tlak Čas (24 h / 12 h) Diastolický tlak Datum (měsíc/den) Měrná jednotka Měrná jednotka (1 kpa = 7,5 mmhg) Upustit vzduch Napumpovat Zobrazení uložených údajů: číslo paměťového místa / obsazená paměťová místa celkem Zobrazení režimu uložených údajů Zobrazení uložených údajů: Průměrná hodnota všech uložených naměřených hodnot Ukazatel výměny baterií Symbol pulzu Snímač pohybu: Varování v případě neklidného chování během měření 4. Příprava měření Abyste mohli používat nový měřič krevního tlaku s připojením k internetu Beurer BM90, potřebujete širokopásmový router s připojením k síti LAN. Při uvedení přístroje do provozu postupujte takto: Navštivte naše internetové stránky: Zaregistrujte se. Zadejte aktivační kód stanice pro bezdrátový přenos. Tento kód naleznete na spodní straně stanice. Připojte stanici pro bezdrátový přenos kabelem pro síť LAN ke svému routeru. 6

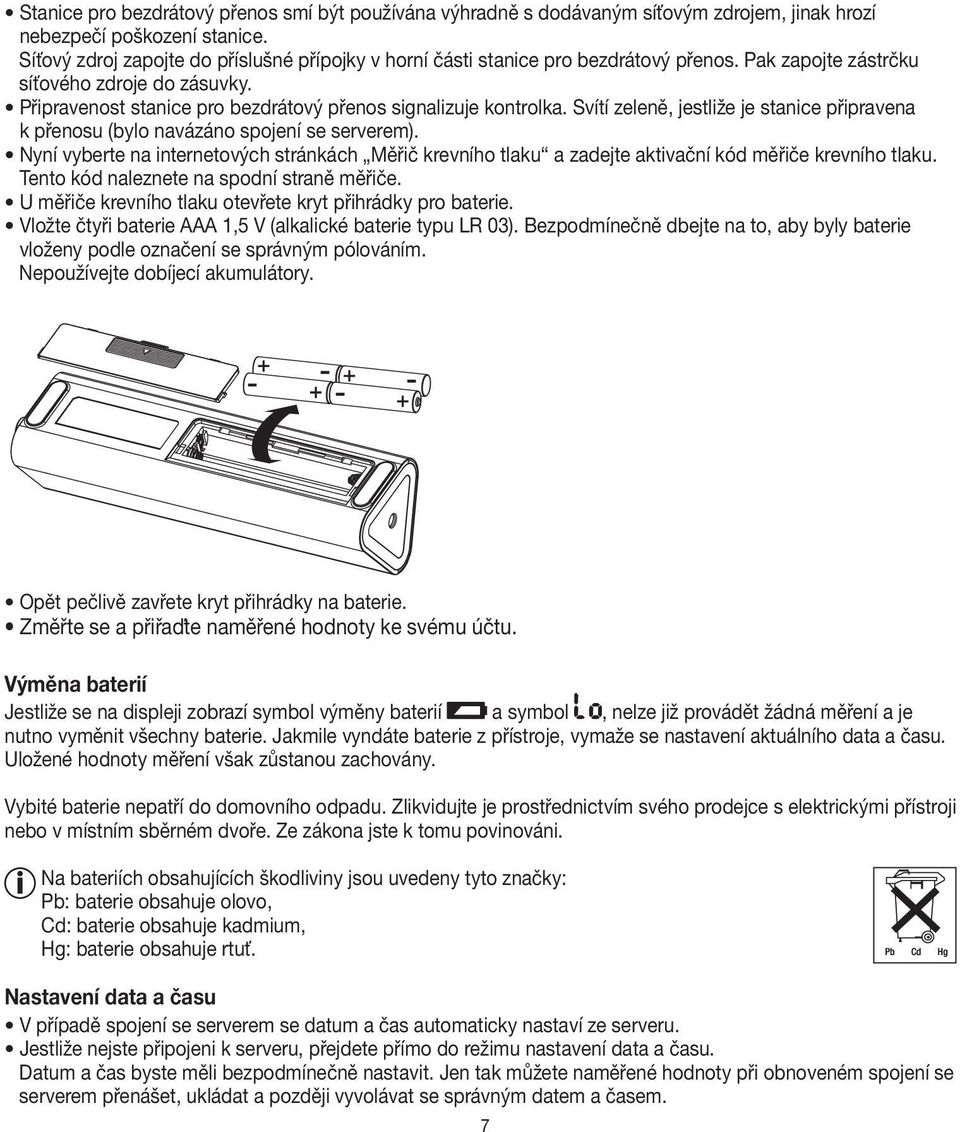

7 Stanice pro bezdrátový přenos smí být používána výhradně s dodávaným síťovým zdrojem, jinak hrozí nebezpečí poškození stanice. Síťový zdroj zapojte do příslušné přípojky v horní části stanice pro bezdrátový přenos. Pak zapojte zástrčku síťového zdroje do zásuvky. Připravenost stanice pro bezdrátový přenos signalizuje kontrolka. Svítí zeleně, jestliže je stanice připravena k přenosu (bylo navázáno spojení se serverem). Nyní vyberte na internetových stránkách Měřič krevního tlaku a zadejte aktivační kód měřiče krevního tlaku. Tento kód naleznete na spodní straně měřiče. U měřiče krevního tlaku otevřete kryt přihrádky pro baterie. Vložte čtyři baterie AAA 1,5 V (alkalické baterie typu LR 03). Bezpodmínečně dbejte na to, aby byly baterie vloženy podle označení se správným pólováním. Nepoužívejte dobíjecí akumulátory. Opět pečlivě zavřete kryt přihrádky na baterie. Změřte se a přiřaďte naměřené hodnoty ke svému účtu. Výměna baterií Jestliže se na displeji zobrazí symbol výměny baterií a symbol, nelze již provádět žádná měření a je nutno vyměnit všechny baterie. Jakmile vyndáte baterie z přístroje, vymaže se nastavení aktuálního data a času. Uložené hodnoty měření však zůstanou zachovány. Vybité baterie nepatří do domovního odpadu. Zlikvidujte je prostřednictvím svého prodejce s elektrickými přístroji nebo v místním sběrném dvoře. Ze zákona jste k tomu povinováni. Na bateriích obsahujících škodliviny jsou uvedeny tyto značky: Pb: baterie obsahuje olovo, Cd: baterie obsahuje kadmium, Hg: baterie obsahuje rtuť. Nastavení data a času V případě spojení se serverem se datum a čas automaticky nastaví ze serveru. Jestliže nejste připojeni k serveru, přejdete přímo do režimu nastavení data a času. Datum a čas byste měli bezpodmínečně nastavit. Jen tak můžete naměřené hodnoty při obnoveném spojení se serverem přenášet, ukládat a později vyvolávat se správným datem a časem. 7

8 Pokud budete držet tlačítko MEM stisknuté, můžete příslušné hodnoty nastavovat rychleji. Při vypnutém přístroji stiskněte asi na 3 sekundy tlačítko SET. Začne blikat zobrazení roku. Pomocí tlačítka MEM nastavte rok a potvrďte jej tlačítkem SET. Pak nastavte měsíc, den, formát času (24 h / 12 h), hodinu, minuty a měrnou jednotku (mmhg/kpa) a nastavení vždy potvrďte stisknutím tlačítka SET. Po nastavení se na displeji objeví symbol a přístroj se automaticky vypne. Používání měřiče krevního tlaku se síťovým zdrojem Tento měřič krevního tlaku lze používat i se síťovým zdrojem. V tomto případě nesmí být v přihrádce žádné baterie. Síťový zdroj je k dostání pod objednacím číslem ve specializovaném obchodě nebo na adrese zákaznického servisu. Měřič krevního tlaku se smí používat pouze se zde popsaným síťovým zdrojem, aby se zabránilo případnému poškození přístroje. Zapojtesíťový zdroj do příslušné přípojky na pravé straně měřiče krevního tlaku. Síťový zdroj se smí připojit pouze k síťovému napětí uvedenému na typovém štítku. Pak zapojte zástrčku síťového zdroje do zásuvky. Po použití měřiče krevního tlaku nejdříve odpojte síťový zdroj ze zásuvky a poté z měřiče krevního tlaku. Jakmile odpojíte síťový zdroj od měřiče krevního tlaku, vymaže se datum a čas. Uložené hodnoty měření však zůstanou zachovány. 5. Měření krevního tlaku Před měřením nechte přístroj ohřát na pokojovou teplotu. Přiložení manžety Přístroj můžete používat jen s originální manžetou. Manžeta je vhodná pro obvod paže 22 až 42 cm. Správné držení těla Před každým měřením si asi na 5 minut odpočiňte! Jinak může dojít k odchylkám. Můžete se měřit vsedě nebo vleže. V každém případě dbejte, aby se manžeta nacházela ve výši srdce. 8

9 Při měření krevního tlaku se pohodlně posaďte. Opřete záda a paže. Nohy při sezení nekřižte. Chodidla by se měla celou plochou dotýkat podlahy. Aby nedošlo ke zkreslení výsledků měření, je důležité, abyste byli během měření klidní a nemluvili. Měření krevního tlaku Manžetu nasaďte dle shora uvedeného popisu a zaujměte polohu, ve které chcete měření provést. Zapněte měřič krevního tlaku pomocí tlačítka START/STOP. Měření začne po vlastním testu, při kterém budou krátce zobrazeny všechny prvky na displeji. Manžeta se automaticky nafoukne. Měření probíhá během pumpování. Měření můžete kdykoli ukončit stisknutím tlačítka START/STOP. Jakmile lze rozpoznat pulz, zobrazí se symbol pulzu. Po ukončení měření je vzduch velmi rychle vypuštěn. Na displeji se objeví hodnoty pro pulz, systolický a diastolický krevní tlak. Naměřené hodnoty se automaticky přenesou do vašeho profilu. Tento proces se na displeji zobrazí prostřednictvím symbolu. Úspěšný přenos bude na displeji signalizován zobrazením symbolu. Pokud se přenos nezdaří, zobrazí se na displeji symbol. V tomto případě se naměřené hodnoty uloží do paměti měřiče krevního tlaku a přenesou se při obnoveném spojení se serverem. Jestliže nemohlo být provedeno řádné měření krevního tlaku, zobrazí se na displeji symbol. Dodržujte pokyny z kapitoly Chybové hlášení / odstranění chyb v tomto návodu k použití a měření zopakujte. Kromě možnosti přenosu naměřených hodnot do profilu na stránkách beurer-connect má tento přístroj 60 paměťových míst. Výsledek měření se automaticky ukládá. Přístroj se vypíná tlačítkem START/STOP. Zapomenete-li přístroj vypnout, vypne se automaticky asi po 1 minutě. Před opětovným měřením vyčkejte minimálně 5 minut! 6. Hodnocení výsledků Poruchy srdečního rytmu: Tento přístroj může během měření identifikovat případné poruchy srdečního rytmu a po měření na to rovněž upozorňuje symbol. Může to být známka arytmie. Arytmie je nemoc, při které je srdeční rytmus nenormální na základě poruch v bioelektrickém systému, které řídí údery srdce. Symptomy (vynechané nebo předčasné údery srdce, pomalejší nebo příliš rychlý pulz) lze mj. vyvodit z onemocnění srdce, stáří, tělesných dispozic, poživatin v nadměrné míře, stresu nebo nedostatku spánku. Arytmie může být zjištěna jen vyšetřením u lékaře. Měření zopakujte, pokud se po měření zobrazí na displeji symbol. Dbejte prosím na to, abyste 5 minut před měřením odpočívali a během měření nemluvili či se nepohybovali. Pokud by se symbol objevoval často, obraťte se prosím na svého lékaře. Vlastní určení diagnózy a léčení na základě výsledků měření může být nebezpečné. Bezpodmínečně dodržujte pokyny lékaře. 9

10 Tabulka klasifikace hodnot krevního tlaku (měrná jednotka mmhg) pro dospělé: Zobrazení Rozmezí Systola Diastola Opatření Normální hodnoty < 140 < 90 vlastní kontrola Stupeň 1: lehká hypertonie pravidelná kontrola u lékaře Stupeň 2: střední vyhledejte lékaře hypertonie Stupeň 3: silná hypertonie > = 180 > = 110 vyhledejte lékaře 7. Uložení, vyvolání a vymazání hodnot měření v přístroji Uložení naměřených hodnot Výsledky jsou po každém úspěšném měření automaticky uloženy společně s datem a časem. Je-li v paměti více než 60 údajů měření, jsou vždy nejstarší data vymazána. Vyvolání naměřených hodnot Při vypnutém přístroji stiskněte tlačítko MEM. Nejdříve se zobrazí průměrná hodnota všech uložených měření. Toto je signalizováno symbolem. Opětovným stisknutím paměťového tlačítka MEM se zobrazí další jednotlivé naměřené hodnoty jako první naposledy naměřená hodnota. Jednotlivé hodnoty se zobrazují s číslem paměťového místa 1 až 60. Asi po 4 sekundách se zobrazí datum a po dalších zhruba 4 sekundách se zobrazí čas příslušného měření. Jestliže stisknete tlačítko MEM, zobrazí se nejnovější naměřené výsledky, jestliže stisknete tlačítko SET, zobrazí se nejstarší výsledky. Přístroj se vypíná stisknutím tlačítka START/STOP, jinak dojde k automatickému vypnutí asi po 1 minutě. Mazání naměřených hodnot Abyste vymazali paměť, stiskněte při vypnutém přístroji asi na 3 sekundy tlačítko MEM. Na displeji začne blikat symbol, potvrďte stisknutím tlačítka SET. Mazání hodnot bude signalizováno zobrazením symbolu a přístroj se automaticky vypne. 8. Chybové hlášení / odstraňování chyb Jestliže nemohlo být provedeno řádné měření krevního tlaku, zobrazí se na displeji symbol. Mohou se objevit tato chybová hlášení: : manžeta je příliš volná, : manžeta je příliš těsná, : tlak při nafukování je příliš vysoký, : během měření se pohybujte nebo hovoříte, : systémová chyba nebo chyba přístroje. 10

11 V těchto případech zopakujte měření. Dbejte na to, aby byla hadička manžety správně zasunuta a abyste se nepohybovali nebo nemluvili. Případně znovu vložte baterie nebo je vyměňte. 9. Čištění a skladování přístroje Měřič krevního tlaku čistěte opatrně pouze lehce navlhčenou utěrkou. Nepoužívejte žádné čisticí prostředky nebo rozpouštědla. V žádném případě nesmíte přístroj umývat pod vodou, protože by se mohla dostat dovnitř a poškodit jej. Během uložení přístroje na něj nesmíte pokládat žádné těžké předměty. Vyjměte baterie. Hadička manžety nesmí být zlomená. 10. Technické údaje Model č. BM 90 Metoda měření oscilometrické, neinvazivní měření krevního tlaku na paži Rozsah měření tlak manžety mmhg, systolický tlak mmhg, diastolický tlak mmhg, pulz úderů/min. Přesnost zobrazení systolický tlak ± 3 mmhg / diastolický ± 3 mmhg / pulz ± 5 % zobrazené hodnoty Nejistota měření max. přípustná standardní odchylka podle klinické zkoušky: systolický tlak 8 mmhg / diastolický 8 mmhg Paměť 60 paměťových míst Rozměry d 140 mm x š 60 mm x v 56 mm Hmotnost přibližně 353 g (bez baterie) Velikost manžety 22 až 42 cm Přípustné provozní podmínky +5 C až +40 C, relativní vlhkost vzduchu (nekondenzující) 80 % Přípustné podmínky skladování -20 C až +60 C, relativní vlhkost vzduchu < % okolní tlak: hpa Napájení 6 V (4x AAA 1,5 V) Rádiový kmitočet RF 868 MHz Výdrž baterií asi na 120 měření, podle výšky krevního tlaku, popř. tlaku při nafukování Třída ochrany interní napájení, IPX0, bez AP nebo APG, trvalý provoz Klasifikace přístroje typ B 11

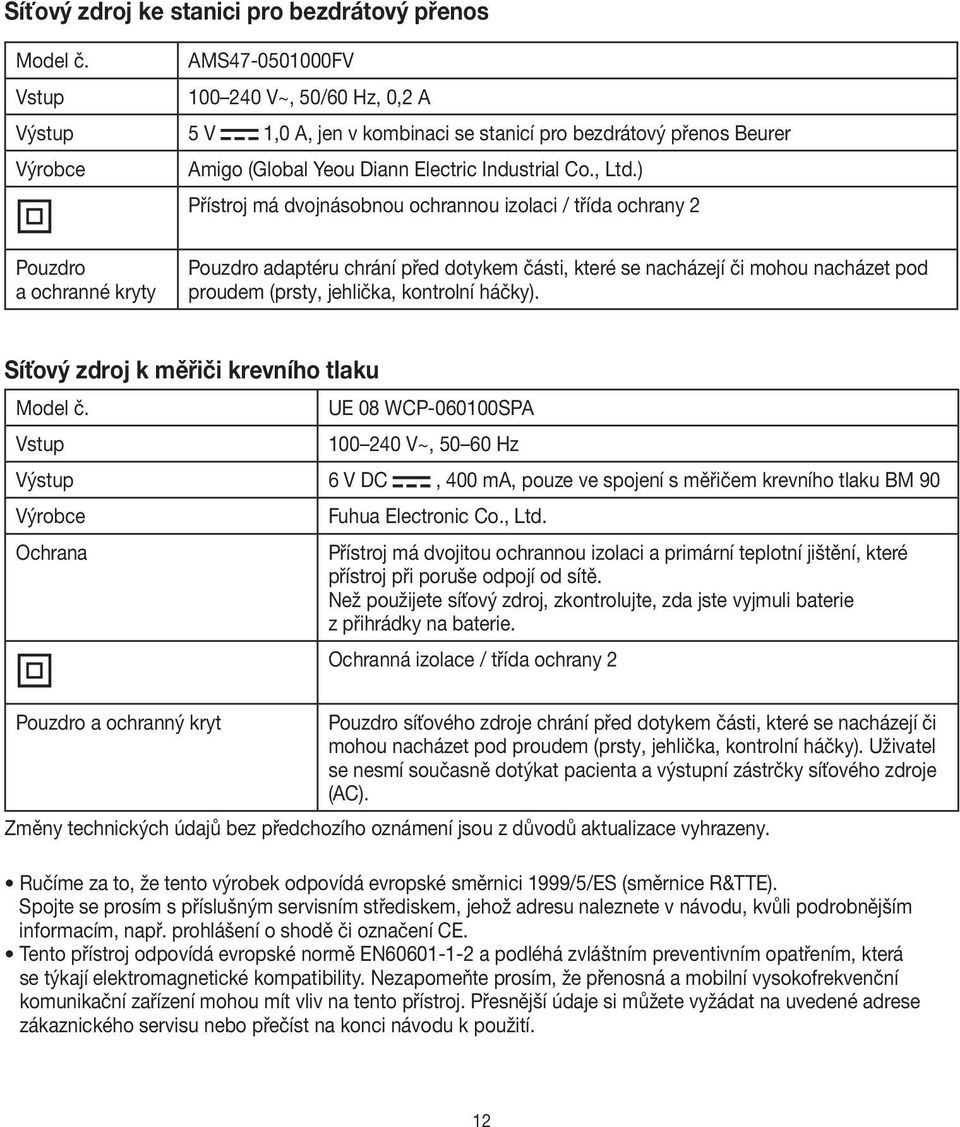

12 Síťový zdroj ke stanici pro bezdrátový přenos Model č. AMS FV Vstup V~, 50/60 Hz, 0,2 A Výstup 5 V 1,0 A, jen v kombinaci se stanicí pro bezdrátový přenos Beurer Výrobce Amigo (Global Yeou Diann Electric Industrial Co., Ltd.) Přístroj má dvojnásobnou ochrannou izolaci / třída ochrany 2 Pouzdro a ochranné kryty Pouzdro adaptéru chrání před dotykem části, které se nacházejí či mohou nacházet pod proudem (prsty, jehlička, kontrolní háčky). Síťový zdroj k měřiči krevního tlaku Model č. UE 08 WCP SPA Vstup V~, Hz Výstup 6 V DC, 400 ma, pouze ve spojení s měřičem krevního tlaku BM 90 Výrobce Fuhua Electronic Co., Ltd. Ochrana Přístroj má dvojitou ochrannou izolaci a primární teplotní jištění, které přístroj při poruše odpojí od sítě. Než použijete síťový zdroj, zkontrolujte, zda jste vyjmuli baterie z přihrádky na baterie. Ochranná izolace / třída ochrany 2 Pouzdro a ochranný kryt Pouzdro síťového zdroje chrání před dotykem části, které se nacházejí či mohou nacházet pod proudem (prsty, jehlička, kontrolní háčky). Uživatel se nesmí současně dotýkat pacienta a výstupní zástrčky síťového zdroje (AC). Změny technických údajů bez předchozího oznámení jsou z důvodů aktualizace vyhrazeny. Ručíme za to, že tento výrobek odpovídá evropské směrnici 1999/5/ES (směrnice R&TTE). Spojte se prosím s příslušným servisním střediskem, jehož adresu naleznete v návodu, kvůli podrobnějším informacím, např. prohlášení o shodě či označení CE. Tento přístroj odpovídá evropské normě EN a podléhá zvláštním preventivním opatřením, která se týkají elektromagnetické kompatibility. Nezapomeňte prosím, že přenosná a mobilní vysokofrekvenční komunikační zařízení mohou mít vliv na tento přístroj. Přesnější údaje si můžete vyžádat na uvedené adrese zákaznického servisu nebo přečíst na konci návodu k použití. 12

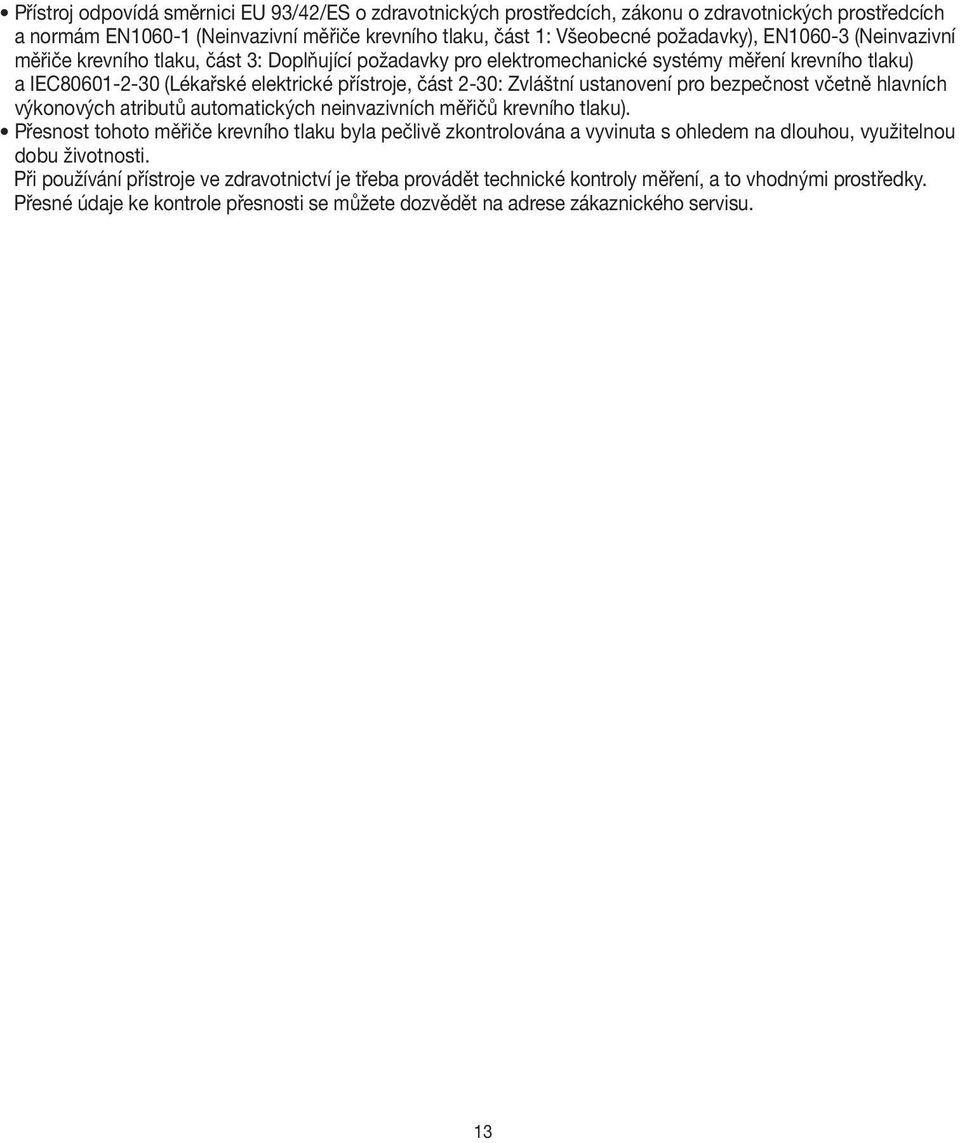

13 Přístroj odpovídá směrnici EU 93/42/ES o zdravotnických prostředcích, zákonu o zdravotnických prostředcích a normám EN (Neinvazivní měřiče krevního tlaku, část 1: Všeobecné požadavky), EN (Neinvazivní měřiče krevního tlaku, část 3: Doplňující požadavky pro elektromechanické systémy měření krevního tlaku) a IEC (Lékařské elektrické přístroje, část 2-30: Zvláštní ustanovení pro bezpečnost včetně hlavních výkonových atributů automatických neinvazivních měřičů krevního tlaku). Přesnost tohoto měřiče krevního tlaku byla pečlivě zkontrolována a vyvinuta s ohledem na dlouhou, využitelnou dobu životnosti. Při používání přístroje ve zdravotnictví je třeba provádět technické kontroly měření, a to vhodnými prostředky. Přesné údaje ke kontrole přesnosti se můžete dozvědět na adrese zákaznického servisu. 13

14 14 BM _CZ Chyby a změny vyhrazeny
