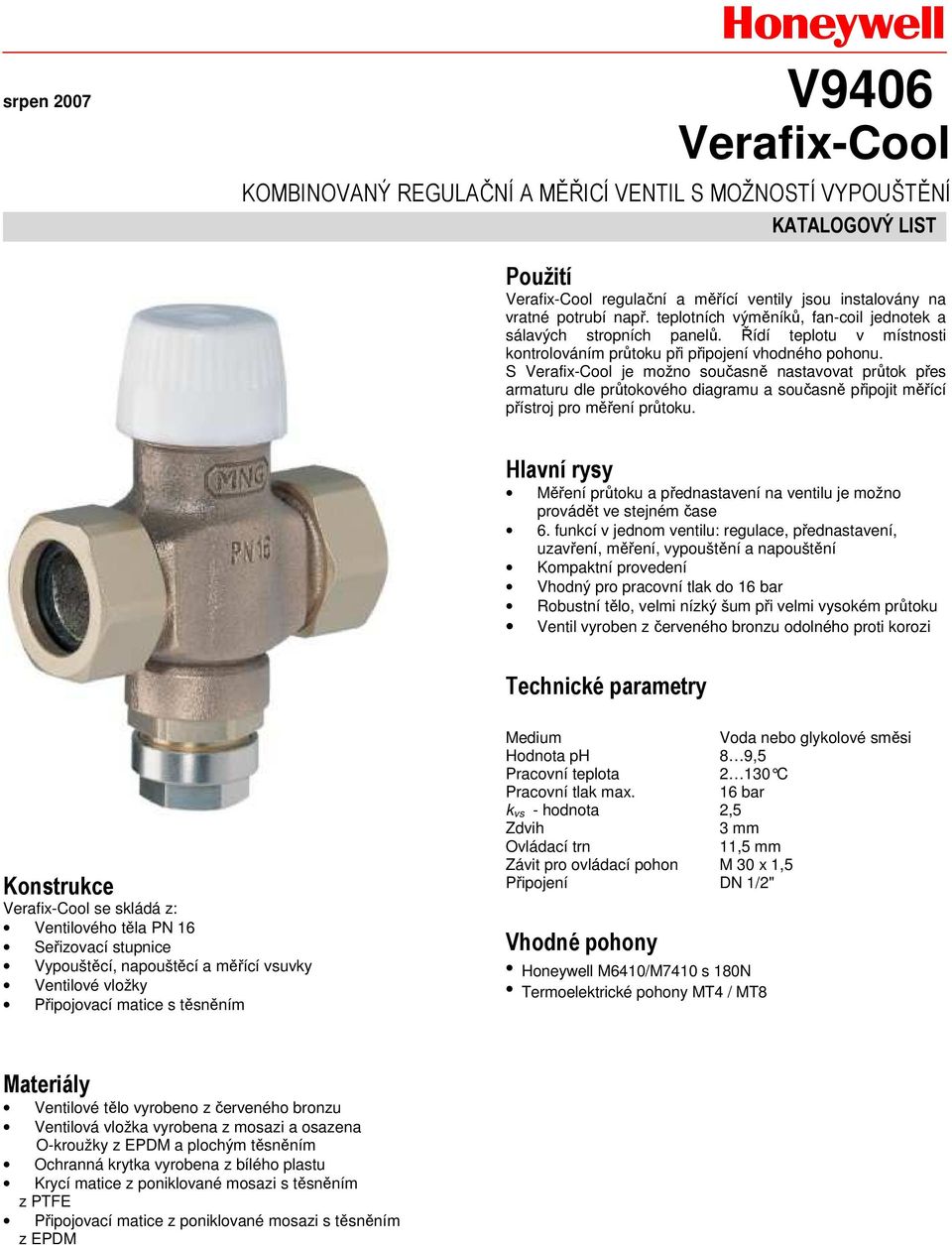

1 srpen 2007 Honeywell V9406 Verafix-Cool KOMBINOVANÝ REGULAČNÍ A MĚŘICÍ VENTIL S MOŽNOSTÍ VYPOUŠTĚNÍ KATALOGOVÝ LIST Použití Verafix-Cool regulační a měřící ventily jsou instalovány na vratné potrubí např. teplotních výměníků, fan-coil jednotek a sálavých stropních panelů. Řídí teplotu v místnosti kontrolováním průtoku při připojení vhodného pohonu. S Verafix-Cool je možno současně nastavovat průtok přes armaturu dle průtokového diagramu a současně připojit měřící přístroj pro měření průtoku. Hlavní rysy Měření průtoku a přednastavení na ventilu je možno provádět ve stejném čase 6. funkcí v jednom ventilu: regulace, přednastavení, uzavření, měření, vypouštění a napouštění Kompaktní provedení Vhodný pro pracovní tlak do 16 bar Robustní tělo, velmi nízký šum při velmi vysokém průtoku Ventil vyroben z červeného bronzu odolného proti korozi Technické parametry Konstrukce Verafix-Cool se skládá z: Ventilového těla PN 16 Seřizovací stupnice Vypouštěcí, napouštěcí a měřící vsuvky Ventilové vložky Připojovací matice s těsněním Medium Voda nebo glykolové směsi Hodnota ph 8 9,5 Pracovní teplota C Pracovní tlak max. 16 bar k vs - hodnota 2,5 Zdvih 3 mm Ovládací trn 11,5 mm Závit pro ovládací pohon M 30 x 1,5 Připojení DN 1/2" Vhodné pohony Honeywell M6410/M7410 s 180N Termoelektrické pohony MT4 / MT8 Materiály Ventilové tělo vyrobeno z červeného bronzu Ventilová vložka vyrobena z mosazi a osazena O-kroužky z EPDM a plochým těsněním Ochranná krytka vyrobena z bílého plastu Krycí matice z poniklované mosazi s těsněním z PTFE Připojovací matice z poniklované mosazi s těsněním z EPDM

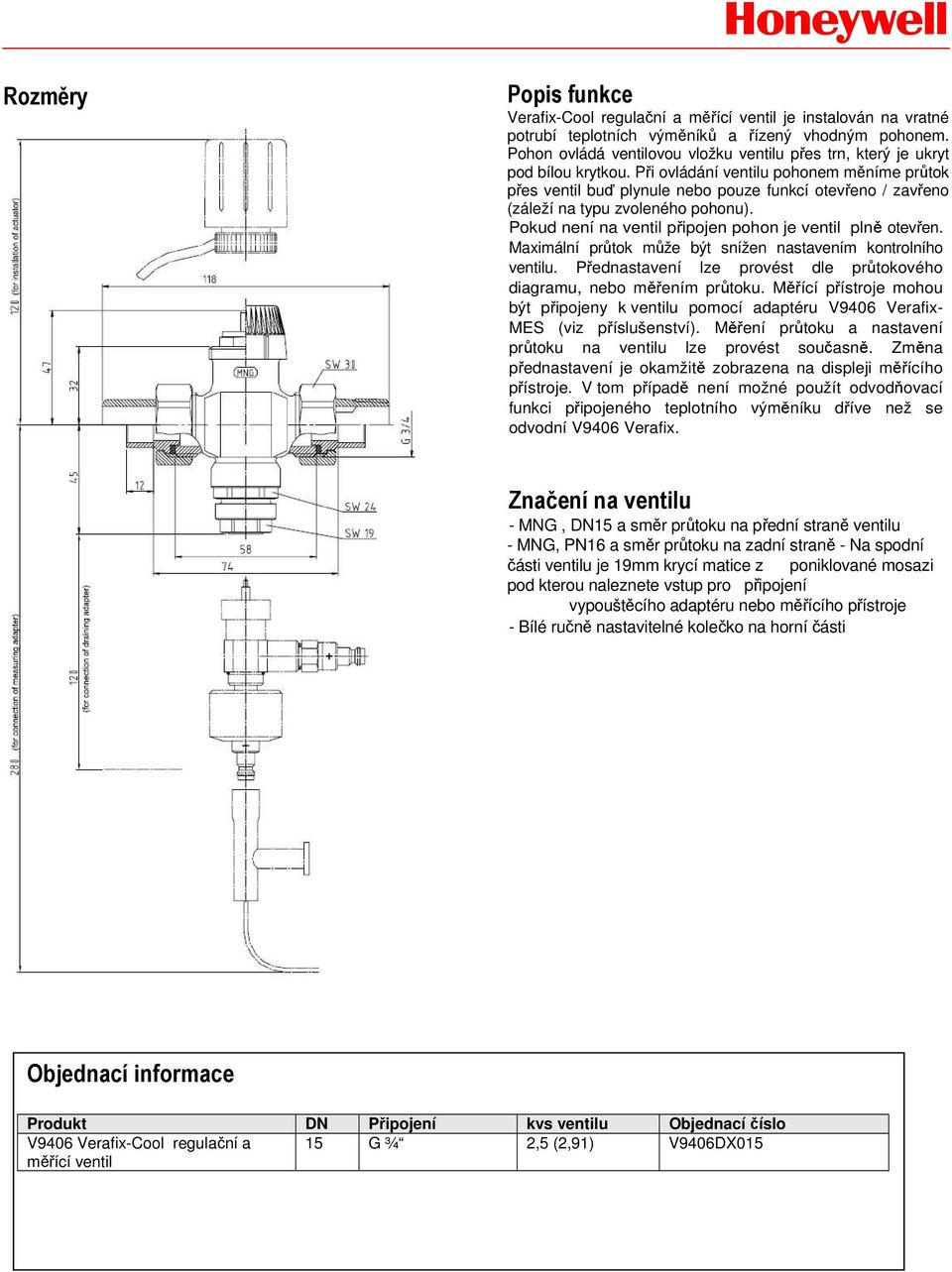

2 Rozměry Popis funkce Verafix-Cool regulační a měřící ventil je instalován na vratné potrubí teplotních výměníků a řízený vhodným pohonem. Pohon ovládá ventilovou vložku ventilu přes trn, který je ukryt pod bílou krytkou. Při ovládání ventilu pohonem měníme průtok přes ventil buď plynule nebo pouze funkcí otevřeno / zavřeno (záleží na typu zvoleného pohonu). Pokud není na ventil připojen pohon je ventil plně otevřen. Maximální průtok může být snížen nastavením kontrolního ventilu. Přednastavení lze provést dle průtokového diagramu, nebo měřením průtoku. Měřící přístroje mohou být připojeny k ventilu pomocí adaptéru V9406 Verafix- MES (viz příslušenství). Měření průtoku a nastavení průtoku na ventilu lze provést současně. Změna přednastavení je okamžitě zobrazena na displeji měřícího přístroje. V tom případě není možné použít odvodňovací funkci připojeného teplotního výměníku dříve než se odvodní V9406 Verafix. Značení na ventilu - MNG, DN15 a směr průtoku na přední straně ventilu - MNG, PN16 a směr průtoku na zadní straně - Na spodní části ventilu je 19mm krycí matice z poniklované mosazi pod kterou naleznete vstup pro připojení vypouštěcího adaptéru nebo měřícího přístroje - Bílé ručně nastavitelné kolečko na horní části Objednací informace Produkt DN Připojení kvs ventilu Objednací číslo V9406 Verafix-Cool regulační a 15 G ¾ 2,5 (2,91) V9406DX015 měřící ventil

3 Příklad instalace VA3300A001 VA3301A001 VA8300A001 VA550XXXXX Příslušenství Vypouštěcí /napouštěcí adaptér Speciální klíč Měřící adaptér BasicMes měřící přístroj Připojení s venkovním závitem a plochým těsněním - R 1/2" NPT 1/2" Připojení pro mosazné potrubí s plochým těsněním - 15 mm 16 mm Připojení pro přivaření na ocelové potrubí s plochým těsněním 1/2" Připojení s vnitřním závitem s plochým těsněním 1/2" VA3300A001 VA8300A001 VA3301A001 VM241A1002 VA5500A015 VA5501A015 VA5530A015 VA5530A016 VA5540A015 VA5920A015 VA5930A0XX VA550A015 VA5920A015

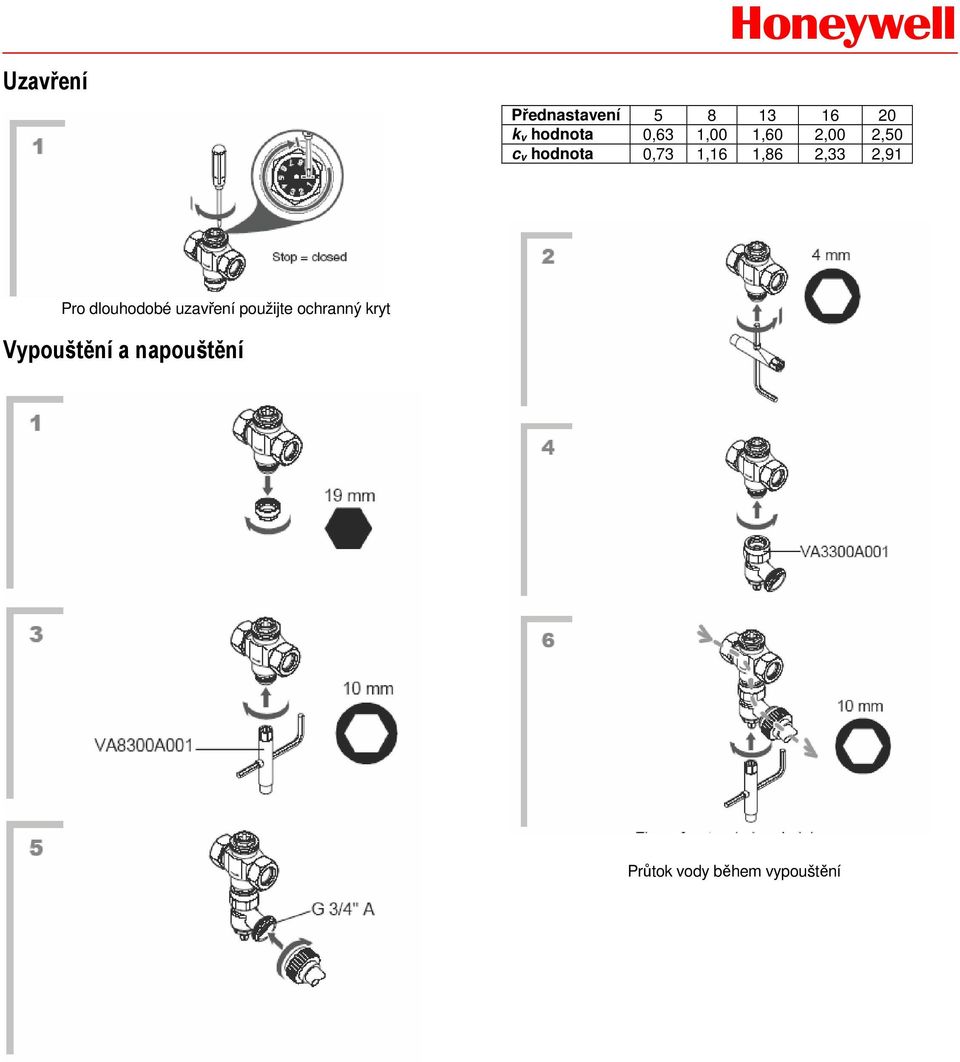

4 Uzavření Honeywell Přednastavení k v hodnota 0,63 1,00 1,60 2,00 2,50 c v hodnota 0,73 1,16 1,86 2,33 2,91 Pro dlouhodobé uzavření použijte ochranný kryt Vypouštění a napouštění Průtok vody během vypouštění

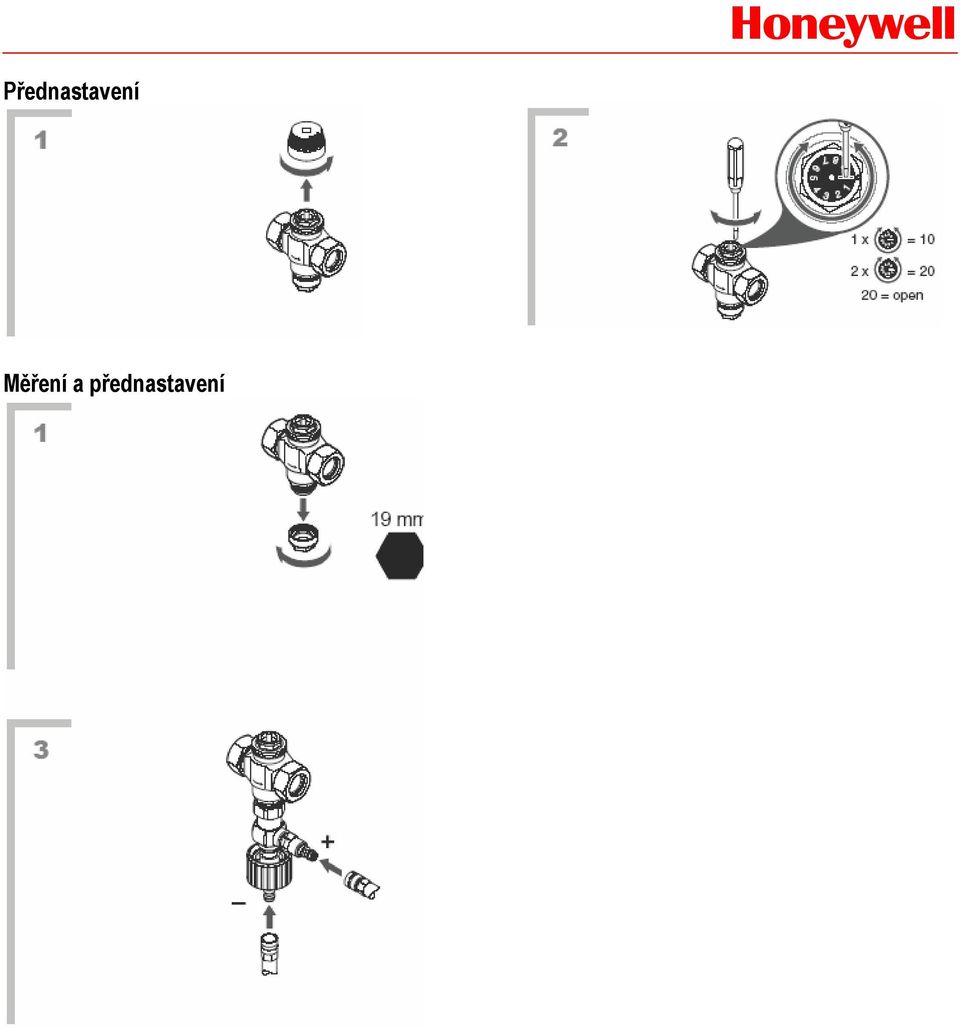

5 Přednastavení Měření a přednastavení

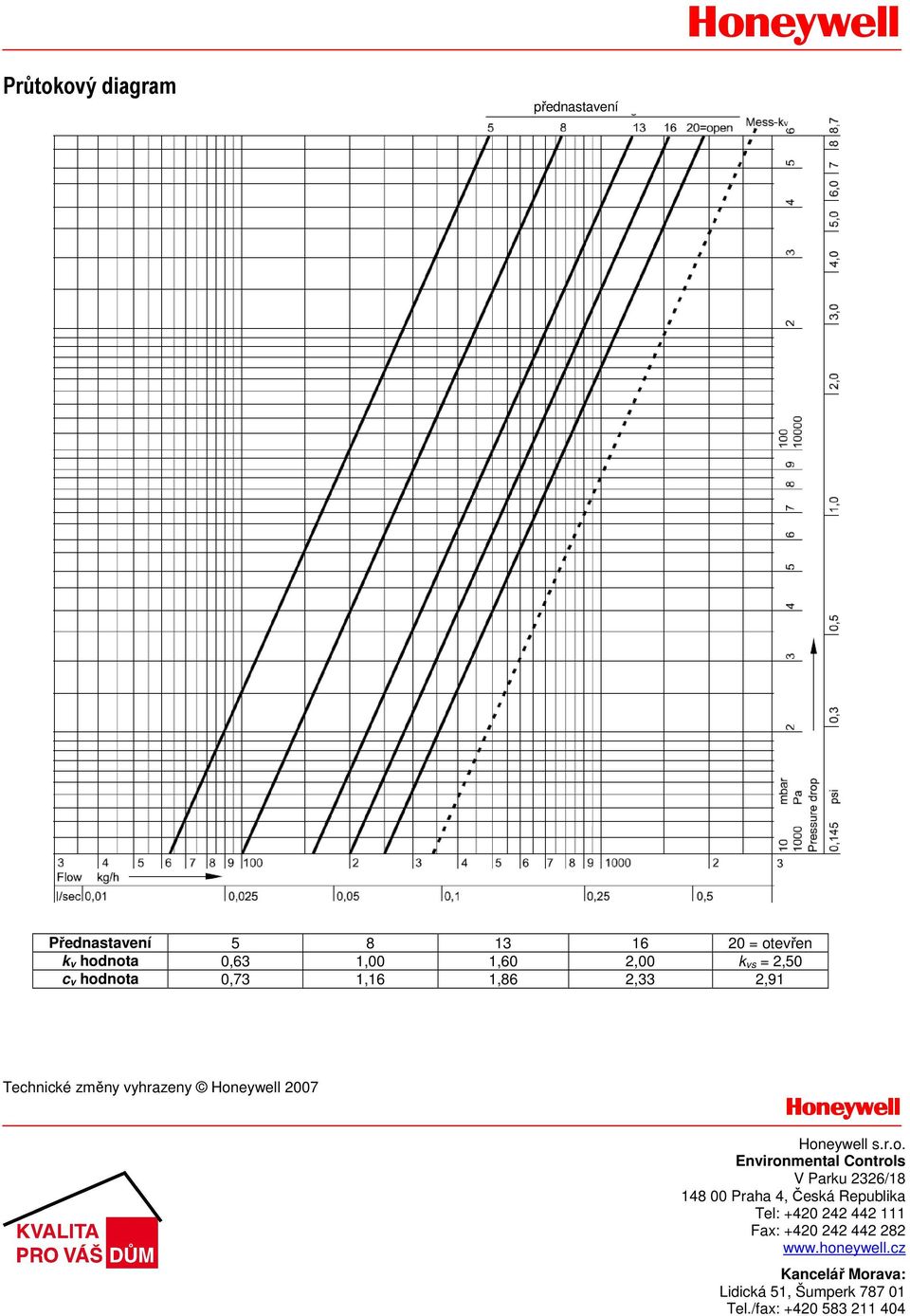

6 Průtokový diagram přednastavení Přednastavení = otevřen k v hodnota 0,63 1,00 1,60 2,00 k vs = 2,50 c v hodnota 0,73 1,16 1,86 2,33 2,91 Technické změny vyhrazeny Honeywell 2007 Honeywell Honeywell s.r.o. Environmental Controls V Parku 2326/ Praha 4, Česká Republika Tel: Fax: Kancelář Morava: Lidická 51, Šumperk Tel./fax:
